Тип продукта	Телевизор
Бренд	LG
Модель	50PA6520
Размер экрана (диагональ)	50 дюймов
Технология дисплея	Плазма
Разрешение	1920 x 1080 (Full HD)
Соотношение сторон	16:9
Размеры без подставки (Ш x В x Г)	45.3 x 27.4 x 2.0 дюймов (1150 x 696 x 50 мм)
Размеры с подставкой (Ш x В x Г)	45.3 x 30.7 x 10.6 дюймов (1150 x 780 x 270 мм)
Вес без подставки	49.6 фунтов (22.5 кг)
Вес с подставкой	51.8 фунтов (23.5 кг)
Потребляемая мощность (типичная)	250 Вт
Потребляемая мощность в режиме ожидания	Менее 1 Вт
Входное напряжение	AC 100-240V, 50/60 Гц
Цифровой ТВ-тюнер	ATSC / NTSC (аналоговый)
Подключения	HDMI (3), USB (2), Компонентное видео, Композитное видео, RF вход, Ethernet, Оптический аудиовыход
Аудиовыход	2 x 10 Вт динамики
Ключевые особенности	Интеллектуальный датчик, Мастер изображений, Clear Voice II, 24p Real Cinema
Инструкции по очистке	Используйте мягкую сухую ткань. Не используйте жидкие или химические чистящие средства.
Меры предосторожности	Не блокируйте вентиляционные отверстия. Не подвергайте воздействию дождя или влаги. Используйте только с указанной подставкой или настенным креплением.
Ремонт & Запчасти	Используйте только детали, авторизованные LG. Ремонт должен выполняться квалифицированным персоналом.
Общая информация	Руководство пользователя доступно для скачивания в формате PDF. Обратитесь к руководству за полными техническими характеристиками и инструкциями по установке.

Часто задаваемые вопросы - 50PA6520 LG

Как подключить внешние устройства, такие как Blu-ray плеер или игровую консоль?

Используйте порты HDMI на задней панели телевизора для наилучшего качества. Подключите один конец HDMI-кабеля к вашему устройству, а другой к любому входу HDMI на телевизоре. Затем переключите источник входного сигнала телевизора на соответствующий канал HDMI с помощью кнопки Input на пульте.

Что делать, если пульт дистанционного управления не работает?

Сначала проверьте, правильно ли установлены батарейки и достаточно ли они заряжены. При необходимости замените их. Убедитесь, что между пультом и датчиком телевизора нет препятствий. Если проблема не исчезнет, попробуйте сбросить пульт, вынув батарейки и удерживая любую кнопку в течение 10 секунд, затем вставьте батарейки обратно.

Как безопасно очистить плазменный экран?

Выключите телевизор и дайте ему остыть. Используйте мягкую сухую микрофибровую ткань, чтобы аккуратно протереть экран круговыми движениями. Не распыляйте жидкость непосредственно на экран; при необходимости слегка смочите ткань дистиллированной водой. Избегайте использования спирта, аммиака или абразивных чистящих средств, так как они могут повредить антибликовое покрытие.

Можно ли повесить этот телевизор на стену?

Да, 50PA6520 совместим с VESA (300 x 300 мм). Используйте настенное крепление, одобренное UL, подходящее для веса телевизора (примерно 50 фунтов). Убедитесь, что стена выдерживает вес, и следуйте инструкциям по установке, прилагаемым к креплению. Не используйте крепление, не предназначенное для этого размера.

Почему нет звука, но изображение в порядке?

Проверьте, правильно ли подключены аудиокабели, если используются внешние колонки. Убедитесь, что звук не отключен и прибавлен. Нажмите кнопку Volume на пульте или боковой панели. Если используется внешнее устройство, проверьте, правильно ли настроен его аудиовыход. Попробуйте сбросить телевизор до заводских настроек, если проблема сохраняется.

Как выполнить сброс до заводских настроек?

Нажмите кнопку Home на пульте, перейдите в Настройки (значок шестеренки), выберите Все настройки, затем прокрутите до Общие > Сброс до начальных настроек. Введите PIN-код безопасности (по умолчанию 0000) и подтвердите. Это удалит все ваши пользовательские настройки и вернет телевизор к заводским значениям.

Какой режим изображения лучше использовать для оптимального просмотра?

Для большинства условий режим Стандартный или Эко обеспечивает хороший баланс. Для фильмов выберите режим Кино или Фильм. Для игр используйте режим Игра, чтобы уменьшить задержку ввода. Вы также можете тонко настроить параметры, такие как яркость, контрастность и цвет, используя настройки Изображение в меню.

Нормально ли, что плазменный экран издает жужжащий звук?

Небольшой жужжащий звук нормален для плазменных телевизоров из-за процесса электрического разряда. Он не должен быть громким или отвлекающим. Если жужжание чрезмерно или меняет интенсивность, обратитесь в службу поддержки LG, так как это может указывать на проблему с компонентами. Убедитесь, что телевизор не находится в замкнутом пространстве с плохой вентиляцией.

Как подключить телевизор к интернету?

Подключите кабель Ethernet от маршрутизатора к порту LAN на задней панели телевизора. Для беспроводного подключения перейдите в Настройки > Сеть > Подключение Wi-Fi, выберите вашу сеть и введите пароль. После подключения вы сможете использовать функции Smart TV, такие как приложения для потоковой передачи, если ваша модель их поддерживает.

Где можно найти руководство пользователя или информацию о сервисном обслуживании?

Полное руководство пользователя доступно для бесплатного скачивания в формате PDF на официальном сайте поддержки LG или у нас на notice-facile.com. Ищите модель 50PA6520. Для ремонтных деталей и обслуживания обращайтесь в авторизованные сервисные центры LG или посетите портал запчастей LG. Всегда используйте оригинальные детали для обеспечения безопасности и производительности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 50PA6520 LG

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

PDP телевизор

Внимательно прочтите это руководство перед тем, как начать использовать устройство, и сохраните его на будущее.

PA45**

PA49**

PA55**

PA65**

• Прежде чем пользоваться устройством, внимательно прочитайте эти инструкции по технике безопасности.
• Иллюстрации в этом руководстве могут немного отличаться от вашего устройства и приведены здесь только для примера.

⚠️ ОПАСНО

- Проигнорировав такое предупреждение, можно получить серьезную травму. Возможен несчастный случай или смертельный исход.

ВНИМАНИЕ

- Проигнорировав такое сообщение, можно получить легкую травму или повредить устройство.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ УСТРОЙСТВА

⚠️ ОПАСНО

Держите устройство вдали от источников тепла, например электронагревателей.

- Несоблюдение этого правила может привести к поражению электрическим током, пожару, неправильной работе или деформации устройства.

Не используйте устройство в местах повышенной влажности, например в ванной комнате, или там, где оно может намокнуть.

- Иначе возможен пожар или поражение электрическим током.

При появлении запаха дыма, других запахов или необычных звуков выньте кабель питания из розетки и обратитесь в сервисный центр.

- Использование неисправного устройства может привести к поражению электрическим током или пожару.

ВНИМАНИЕ

Устройство должно стоять на плоской и устойчивой поверхности, откуда оно не может упасть.

- Если устройство упадет, оно может быть повреждено, а вы можете получить травму.

Защищайте устройство от прямого солнечного света.

- Иначе возможно повреждение устройства.

Не ставьте устройство в отсеки стенок и книжных шкафов.

-Вентиляция обязательна.

МЕРЫ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

⚠️ ОПАСНО

Убедитесь в том, что розетка, в которую вставлен кабель питания, заземлена.

- Иначе возможно поражение электрическим током или травма.

Не прикасайтесь к вилке мокрыми руками. Если контакты мокрые или пыльные, насухо вытрите вилку или сотрите с нее пыль.

- Избыточная влага может привести к поражению электрическим током.

Во время грозы отсоединяйте кабель питания и сигнальный кабель.

- Иначе возможно поражение электрическим током или пожар.

Когда кабель питания вставлен в розетку, не вставляйте проводник (например, металлическую спицу) в другой конец кабеля. Кроме того, не прикасайтесь к другому концу кабеля питания, когда кабель вставлен в розетку. Возможно поражение электрическим током.

ВНИМАНИЕ

Защищайте кабель питания от физического или механического повреждения. Нельзя перекручивать, сгибать, пережимать кабель, наступать на него и зажимать дверью. Обращайте особое внимание на разъемы, стенные розетки и место, где кабель выходит из устройства.

Если устройство подключено к розетке переменного тока, оно не отключается от источника питания переменного тока даже при выключении с помощью переключателя питания.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ПЕРЕМЕЩЕНИИ УСТРОЙСТВА ⚠️ ОПАСНО

Убедитесь в том, что устройство выключено. Прежде чем перемещать устройство, отсоедините от него все кабели.

- Иначе возможно повреждение устройства или поражение электрическим током.

⚠️ ВНИМАНИЕ

Во время перемещения не подвергайте устройство тряске и ударам.

- Иначе возможно повреждение монитора или поражение электрическим током.

При переноске держите устройство двумя руками экраном вперед.

- Если вы уроните устройство, то поврежденное устройство может стать причиной поражения электрическим током или пожара. Обратитесь в сервисный центр для ремонта.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ УСТРОЙСТВА

! ОПАСНО

Не следует самостоятельно разбирать, ремонтировать и модифицировать устройство.

- Возможно поражение электрическим током или пожар.

- Для проверки, калибровки или ремонта устройства обращайтесь в сервисный центр.

Чтобы уменьшить риск пожара или поражения электрическим током, защищайте устройство от дождя и влаги. На устройство не должны попадать капли жидкости или брызги. Нельзя также ставить на него предметы, наполненные жидкостью (например, вазы).

Устройства должно обслуживаться только специалистами. Обслуживание требуется, когда устройство было повреждено какимлибо образом (поврежден кабель питания или разъем, пролита жидкость, внутры попал посторонний предмет, устройство пострадало от дождя или влаги, устройство не работает должным образом, или его уронили).

ВАЖНАЯ ИНФОРМАЦИЯ ПО ПРЕДОТВРАЩЕНИЮ «ВЫГОРАНИЯ» ЭКРАНА ТЕЛЕВИЗОРА В РЕЗУЛЬТАТЕ ОТОБРАЖЕНИЯ ИЗОБРАЖЕНИЙ

Если в течение продолжительного периода времени на экране отображается статическое изображение (логотипы, экранные меню, видеоигры, экраны компьютера и страницы телетекста), на экране может остаться его «отпечаток». Это явление называется «выгоранием» экрана. Гарантия производителя не распространяется на экраны с признаками «выгорания».

- Чтобы предотвратить «выгорание» экрана, не допускайте длительного отображения статического изображения на экране телевизора (2 или более часов для ЖК-экранов, 1 или более часов для плазменных экранов).

- «Выгорание» экрана может также происходить в боковых областях экрана телевизора, если формат 4:3 используется в течение продолжительного периода времени.

СОДЕРЖАНИЕ

3 СОДЕРЖАНИЕ

4 ПРОЦЕДУРА УСТАНОВКИ

4 СБОРКА И ПОДГОТОВКА

4 Распаковка

8 Принадлежности, приобретаемые отдельно

8 Составляющие и кнопки

11 Поднятие и перемещение телевизора

12 Настройка телевизора

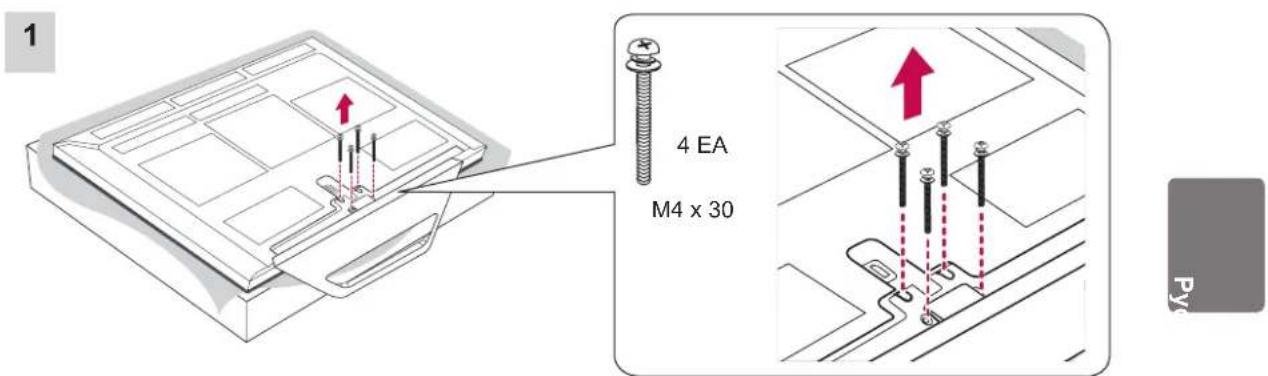

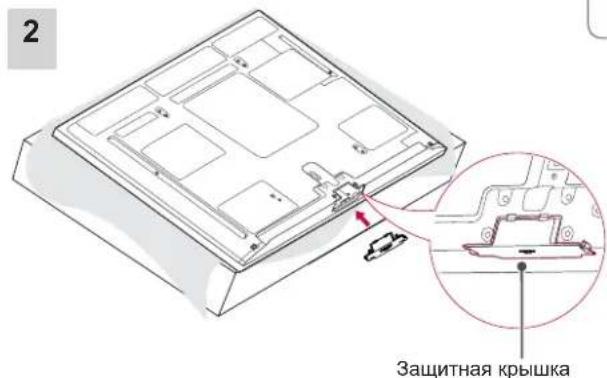

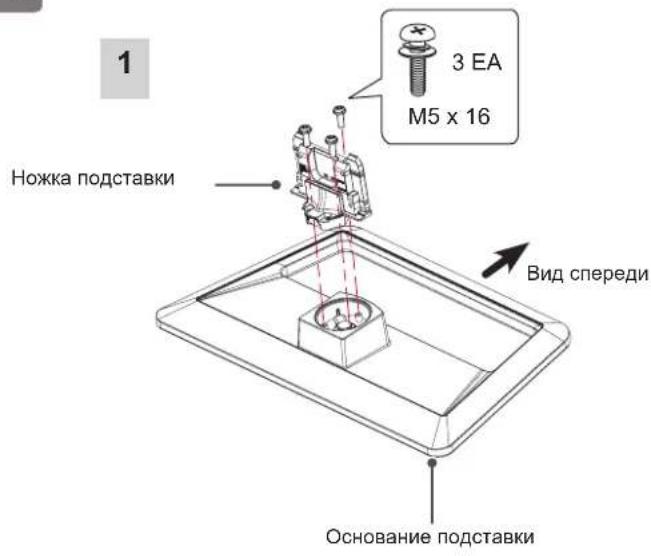

12 - Подсоединение подставки

14 - Закрепление кабелей

15 - Установка на столе

16 - Крепление на стене

16 ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ В РУКОВОДСТВЕ

17 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

18 Подсоединение антенны

18 Включение телевизора в первый раз

19 УСТАНОВЛЕНИЕ СОЕДИНЕНИЙ

19 ПОДКЛЮЧЕНИЕ УСТРОЙСТВА

19 УВЕДОМЛЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

20 BEC

20 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОЦЕДУРА УСТАНОВКИ

1 Откройте упаковку и убедитесь в наличии полного комплекта аксессуаров.
2 Подсоедините подставку к телевизору.
3 Подключите внешнее устройство к телевизору.

СБОРКА И ПОДГОТОВКА

Распаковка

Комплект должен включать следующие элементы. В случае отсутствия аксессуаров обратитесь в магазин по месту приобретения изделия. Рисунки в инструкции могут отличаться от данного устройства и элементов.

Только 42/50PA45**, 50/60PA55**, 50/60PA65**

Пульт ДУ, Батареи (ААА)

Руководство пользователя, Руководство пользователя на компакт-диске

Держатель для кабеля

M5 x 16 M4 x 30 Винты для сборки

Фиксатор кабеля питания Кабель питания

Защитная крышка Ферритовый сердечник (в зависимости от модели)

Салфетка для протирки (в зависимости от модели) Аккуратно протрите корпус телевизора салфеткой.

Ножка подставки Основание подставки Изолятор

Пульт ДУ, Батареи (ААА)

M5 x 16 M4 x 30 Винты для сборки

Защитная крышка Ферритовый сердечник (в зависимости от модели)

Держатель для кабеля Винт с ушком, настенный кронштейн

Кабель зарядки Наконечник

Аппаратный ключ пера Touch pen (AN-TD200)

Ножка подставки Изолятор

Руководство пользователя, Руководство пользователя на компакт-диске

Фиксатор кабеля питания 15-контактный кабель D-sub

Количество наконечников может отличаться в зависимости от модели.

Подставка Основание подставки

Инструкции по безопасности Pentouch

Кабель питания

Салфетка для протирки (в зависимости от модели) Аккуратно протрите корпус телевизора салфеткой.

Перо (AN-TP300) Количество перьев может отличаться в зависимости от модели.

1 Руководство по установке антенного изолятора

• Используется для установки телевизора в месте, где между GND питания и GND антенного сигнала есть разница напряжения.
• Если между GND питания и GND антенного сигнала существует разница напряжения, антенный контакт может нагреваться, что может привести к аварии.
• Безопасность эксплуатации телевизора можно повысить, сняв напряжение с телевизионной антенны. Не отсоединяйте антенный изолятор после его установки.

• Внешний вид антенного изолятора:

- Способ подключения : - Подключите к разъему 1 сигнальный кабель. - Соедините разъем 2 с входом ANT на задней панели телевизора.

"Оборудование, подключенное к защитному заземлению здания через электропроводку или другое оборудование, соединенное с защитным заземлением - и к системе кабельного телевидения с помощью коаксиального кабеля, при определенных обстоятельствах может создать опасность пожара.

Подключение к системе кабельного телевидения, таким образом, должно осуществляться через устройство с гальванической развязкой ниже определенной полосы частот (гальванический разъединитель, см. EN 60728-11)"

При применении РЧ-изолятора может происходить небольшое снижение мощности сигнала.

ПРИМЕЧАНИЕ

• Комплектация вашего продукта может отличаться в зависимости от модели.
• Спецификации продуктов или содержание данного руководства может изменяться без предварительного уведомления ввиду модернизации функций продукта.

Использование ферритового кольца

1 Ферритовый сердечник используется для снижения электромагнитных помех в аудиокабеле ПО. Три раза намотайте аудиокабель ПК на ферритовый сердечник. Поместите ферритовый сердечник рядом с телевизором.

[внешним устройством]

[с телевизором]

[Рис. 1]

(серый)

[Вид ферритового сердечника в разрезе]

2 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания. Один раз намотайте кабель питания на ферритовый сердечник. Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.

[с телевизором]

[Рис. 2]

(Черный)

[Вид ферритового сердечника в разрезе]

3 Ферритовый сердечник используется для снижения электромагнитных помех в компонентном Y, Pb, Pr, L, R кабеле. Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый сердечник. Поместите ферритовый сердечник рядом с телевизором.

[внешним устройством]

[с телевизором]

[Рис. 3]

(Черный)

[Вид ферритового сердечника в разрезе]

4 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС. Обмотайте кабель ЛВС три раза вокруг ферритового сердечника. Разместите ферритовый сердечник вблизи телевизора и внешнего устройства.

[с телевизором]

[внешним устройством]

A(Серый)	B(Серый)

[Рис. 4]

[Вид ферритового сердечника в разрезе]

• При наличии одного ферритового сердечника выполните действия, как показано на рис. 1.
• При наличии трех ферритовых сердечников выполните действия, как показано на рис. 1 и рис. 2.
• При наличии четырех ферритовых сердечников выполните действия, как показано на рис. 1, 2 и 3.
• При наличии порта ЛВС см. изображение 4.

- Для оптимального соединения кабели HDMI и USB-устройства должны иметь кайму толщиной не более 10 мм и шириной не более 18 мм. Используйте удлинитель с поддержкой USB 2.0, если кабель USB или флэш-накопитель USB не входит в порт USB на вашем телевизоре.

*A MM

*B 18 MM

ПРЕДОСТЕРЕЖЕНИЕ

• Для обеспечения безопасности и продолжительного срока службы устройства не используйте детали, выполненные с нарушением авторского права.
• В противном случае гарантия на данное устройство не распространяется на ущерб, в том числе ущерб здоровью, возникший вследствие их использования.

Принадлежности, приобретаемые отдельно

Отдельные элементы каталога могут быть изменены или модифицированы без уведомления.

Обратитесь к своему дилеру для покупки таких изделий.

Данное устройство работает только с совместимыми телевизорами компании LG: плазменными телевизорами.

AN-TP300

Перо, Подставка

Количество перьев и

подставок может отличаться

в зависимости от модели.

Совместимость	42/50PA45**	50/60PA55**	50/60PA65**	42/50PA49**
AN-TP300Перо,Наконечнике				•

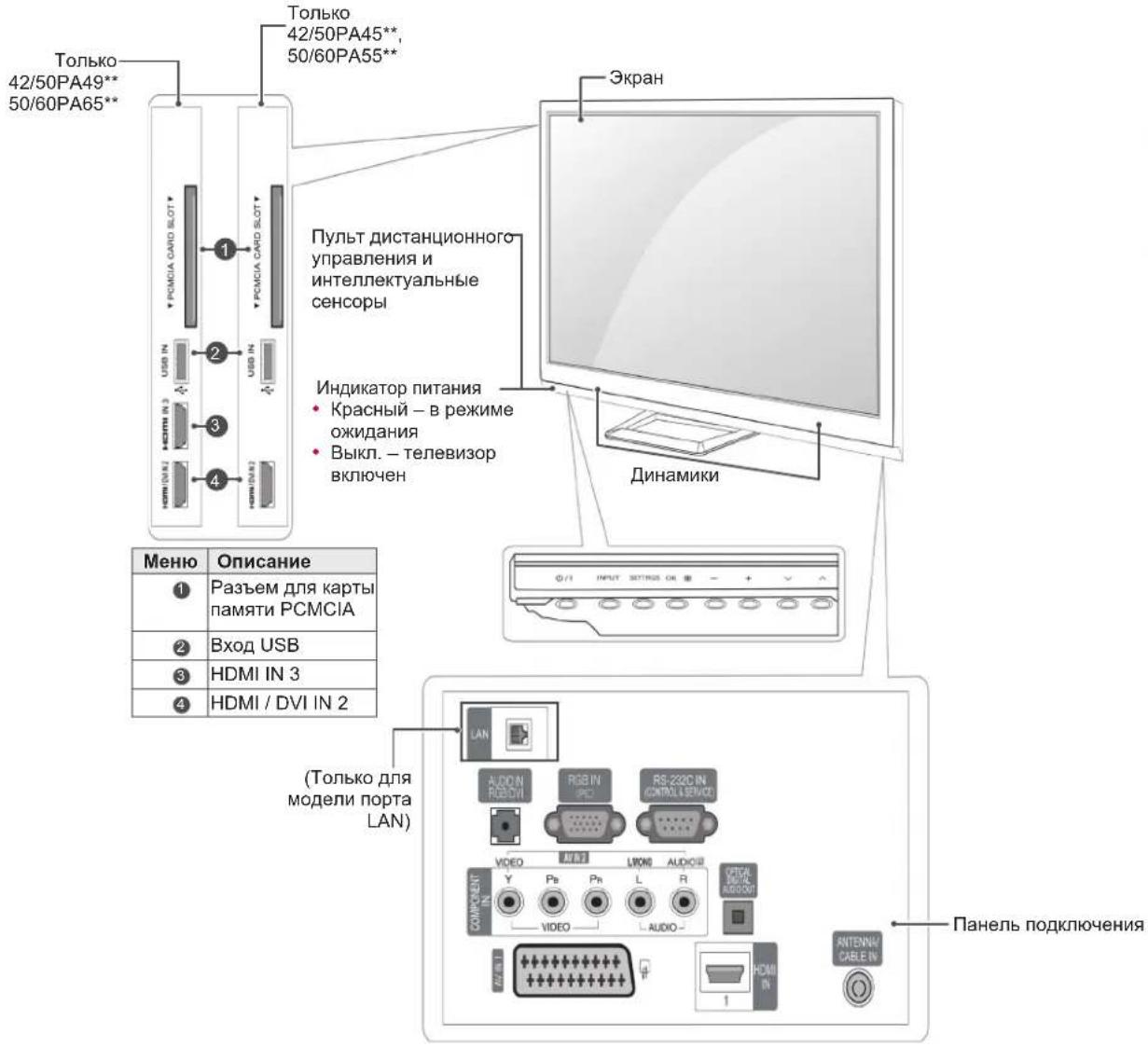

Составляющие и кнопки

ПРИМЕЧАНИЕ

• Для снижения энергопотребления переключайте телевизор в режим ожидания. Если какое-то время телевизор не смотрят, следует выключить его, чтобы снизить потребление энергии.
• Энергопотребление во время использования может быть значительно снижено путем уменьшения яркости изображения. При этом будут снижены и эксплуатационные расходы.

ПРЕДОСТЕРЕЖЕНИЕ

• Не наступайте на стеклянную подставку и не подвергайте ее воздействию излишнего давления. Она может разбиться, что может привести к травме или падению телевизора.
• Не двигайте телевизор. Это может повредить пол или изделие.
• На экране некоторых моделей может быть тонкая пленка; не снимайте ее.

Только 42/50PA45**-ZA\~F, 42/50PA49**-ZA\~F, 50/60PA55**-ZA\~F, 50/60PA65**-ZA\~F

- Рисунок может отличаться для разных моделей.

Кнопка Описание
∅/I	Включает или выключает устройство
INPUT	Меняет источник ввода
SETTINGS	Открывает главное меню или сохраняет вход и выходит из меню
OK∅	Выбор подсвеченного пункта меню или подтверждение ввода
- +	Настройка громкости
√ ^	Прокрутка сохраненных программ

1 Интеллектуальный сенсор настраивает изображение в зависимости от условий освещения.

Только 42/50PA45**-ZG\~M, 42/50PA49**-ZG\~M, 50/60PA55**-ZG\~M, 50/60PA65**-ZG\~M

- Рисунок может отличаться для разных моделей.

Кнопка Описание
φ/I	Включает или выключает устройство
INPUT	Меняет источник ввода
SETTINGS	Открывает главное меню или сохраняет вход и выходит из меню
OK	Выбор подсвеченного пункта меню или подтверждение ввода
- +	Настройка громкости
√ ^	Прокрутка сохраненных программ

1 Интеллектуальный сенсор настраивает изображение в зависимости от условий освещения.

Поднятие и перемещение телевизора

Перед перемещением или поднятием телевизора ознакомьтесь со следующими инструкциями во избежание повреждения и для обеспечения безопасной транспортировки независимо от типа и размера телевизора.

ПРЕДОСТЕРЕЖЕНИЕ

- Всегда избегайте касания экрана, так как это может привести к повреждению всего экрана или отдельных пикселов.

• Телевизор предпочтительно перемещать в оригинальной коробке или упаковочном материале.
  • Перед перемещением или подъемом телевизора отключите шнур электропитания и все кабели.
• При удерживании телевизора экран должен смотреть в другую сторону от вас, чтобы избежать образования царапин.

- Крепко удерживайте верхнюю и нижнюю части рамки телевизора. Не дотрагивайтесь до прозрачной части, динамика или области решетки динамика.

• Большой телевизор должны переносить не менее 2-х человек.
• При транспортировке телевизора в руках удерживайте его, как показано на следующем рисунке.

• При транспортировке не подвергайте телевизор тряске или избыточной вибрации.
• При транспортировке держите телевизор вертикально, никогда не ставьте на бок и не наклоняйте влево или вправо.

Настройка телевизора

- Рисунок может отличаться для разных моделей.

Поставьте телевизор на подставку и установите телевизор на стол или смонтируйте на стену.

Подсоединение подставки

Если не будет производиться монтаж телевизора на стену, подсоедините подставку, следуя следующим инструкциям.

Только 42/50PA45**, 42/50PA49**, 50/60PA55**, 50/60PA65**

- При подсоединении подставки к телевизору положите его на стол с подложенной мягкой тканью или плоскую поверхность экраном вниз, чтобы предотвратить появление царапин.

- Заверните винты, чтобы предотвратить наклон телевизора. Не заворачивайте винты с чрезмерной силой.

Для отсоединения подставки

! ПРЕДОСТЕРЕЖЕНИЕ

- При подсоединении подставки к телевизору положите его на стол с подложенной мягкой тканью или плоскую поверхность экраном вниз, чтобы предотвратить появление царапин.

ПРИМЕЧАНИЕ

• Крышка защищает от попадания пыли.
• При установке устройства для настенного монтажа используйте защитную крышку.

ПРЕДОСТЕРЕЖЕНИЕ

- Заверните винты, чтобы предотвратить наклон телевизора. Не заворачивайте винты с чрезмерной силой.

Закрепление кабелей

- Рисунок может отличаться для разных моделей.

1 Установите фиксатор кабеля питания и кабель питания. Это поможет предотвратить случайное отсоединение кабеля питания.

Фиксатор кабеля питания

2 Соберите и свяжите кабели фиксатором кабеля.

- Не перемещайте телевизор за фиксатор кабеля & фиксатор кабеля питания, т.к. они могут разрушиться и повредить телевизор.

Установка на столе

- Рисунок может отличаться для разных моделей.

1 Поднимите и прямо установите телевизор на столе.

- Оставьте 10 см. (минимум) зазор от стены для достаточной вентиляции.

2 Подключите шнур питания к розетке.

ПРЕДОСТЕРЕЖЕНИЕ

- Не размещайте телевизор вблизи источников тепла, так как это может привести к пожару или другим повреждениям.

ПРИМЕЧАНИЕ

- Поверните телевизор на 20 градусов влево или вправо, чтобы улучшить видимость с места просмотра.

ПРЕДОСТЕРЕЖЕНИЕ

- При регулировке угла обзора устройства будьте осторожны, чтобы не прищемить пальцы.

Закрепление телевизора на стене (в зависимости от модели)

- Рисунок может отличаться для разных моделей.

1 Вставьте и затяните винты с ушком или винты для кронштейнов ТВ на задней в панели телевизора.

- Если в местах для винтов с ушком уже установлены другие винты, то сначала вывинтите их.

2 Закрепите кронштейны на стене с помощью винтов.

Согласуйте расположение кронштейна и болтов с ушком на задней панели телевизора.

3 Крепким шнуром надежно привяжите винты с ушком к кронштейнам.

Убедитесь, что веревка располагается горизонтально.

ПРЕДОСТЕРЕЖЕНИЕ

- Следите, чтобы дети не забирались и не висели на телевизоре.

ПРИМЕЧАНИЕ

- Используйте держатель или шкаф достаточно большой и прочный, чтобы выдержать вес устройства.

Крепление на стене

Осторожно прикрепите настенный кронштейн к задней части телевизора и прикрепите его к сплошной стене перпендикулярно полу. Для монтажа телевизора на стены из других строительных материалов, обращайтесь к квалифицированным специалистам.

Компания LG рекомендует вызывать квалифицированного мастера для крепления телевизора к стене.

Убедитесь, что винты и настенный кронштейн отвечают стандартам VESA. В следующей таблице приведены стандартные габариты для комплектов настенного крепления.

Принадлежности, приобретаемые отдельно

(Кронштейн для настенного крепления)

Модель 42/50PA45**	42/50PA49**50PA55**50PA65**	60PA55**60PA65**
VESA (A x B) 400 x 400 600 x 400
Стандартный винт M6 M8
Количество винтов	4	4
Кронштейн для настенного крепления	PSW400B,PSW400BG,	PSW600B,PSW600BG

ПРЕДОСТЕРЕЖЕНИЕ

• Перед перемещением и установкой телевизора отключите шнур электропитания. Несоблюдение этого правила может привести к поражению электрическим током.
- Установка телевизора на потолок или наклонную стену может привести к его падению и получению травмы. Используйте разрешенный кронштейн LG для настенного крепления и обратитесь к местному поставщику или квалифицированному специалисту.
- Не заворачивайте винты с избыточной силой, т.к. это может привести к повреждению телевизора и потере гарантии
- Используйте винты и настенные кронштейны, отвечающие стандарту VESA. Гарантия не распространяется на любые повреждения или травмы в результате неправильного использования или использования неправильных аксессуаров.

ПРИМЕЧАНИЕ

• Следует использовать винты, указанные в спецификации для винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми комплектующими.
• Длина винтов может зависеть от кронштейна для стенного крепления. Убедитесь, что винты правильной длины.
• Дополнительная информация приведена в руководстве к кронштейну для настенного крепления.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ В РУКОВОДСТВЕ

Просмотр руководства пользователя

Руководство пользователя поставляется в формате PDF на CD-диске. Установите программу Adobe Acrobat Reader, чтобы просматривать руководство пользователя на ПК.

1 Вставьте прилагаемый CD-диск. На экране автоматически появится веб- страница.
2 Щелкните Owner's Manual (Руководство пользователя) на веб-странице.
3 Ознакомьтесь с руководством пользователя.

ПРИМЕЧАНИЕ

Если веб-страница не появляется автоматически, откройте окно Мой компьютер и затем щелкните LG и index. htm, чтобы просмотреть руководство пользователя.

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Описания в данном руководстве относятся к кнопкам на пульте дистанционного управления.

Внимательно прочтите настоящее руководство и правильно используйте телевизор.

Для замены батарей, откройте крышку батарейного отсека, замените батареи (1,5 V AAA) соблюдая! и на наклейке в отсеке, и закройте крышку. Направляйте пульт дистанционного управления на телевизор.

Чтобы снять аккумуляторы, выполните указания по установке аккумуляторов обратном порядке.

ИЛИ

ПРЕДУПРЕЖДЕНИЕ

- Не используйте старые и новые батареи вместе, это может вызвать повреждение пульта ДУ.

- Приведенное изображение может отличаться от вашего телевизора.

φ (ПИТАНИЕ) Включение и выключение телевизора.
ЭКОНОМИЯ ЭНЕРГИИ	Регулировка яркости экрана для снижения энергопотребления.
РЕЖИМ ВХОДА Изменение источника входа; включение телевизора.
TV/RAD Выбор радио-, телевизионного канала или канала DTV.
Цифровые кнопки Ввод чисел.
СПИСОК Доступ к списку сохраненных программ.
Q.VIEW Возврат к ранее просматриваемой программе.
Δ+ -	Регулировка уровня громкости.
РЕЖИМ FAV	Доступ к списку избранных программ.
MUTE	Выключение звука.
P ∧ V (P + -)	Перемещение по списку сохраненных программ.
PAGE	Переход к предыдущему или следующему экрану.
GUIDE(РУКОВОДСТВО)	Показ программы передач.
SETTINGS	Открывает главное меню.
B. МЕНЮ	Открывает быстрое меню.
Кнопки навигации(вверх/вниз/ влево/вправо)	Прокрутка меню или параметров.
OK	Выбор меню или параметров и подтверждение ввода.
	Возврат на предыдущий уровень.
INFO	Отображение информации от текущей программе и экране.
EXIT	Закрытие всех окон просмотра на экране и возврат к просмотру ТВ.
Цветные кнопки	Эти кнопки используются для работы с телетекстом (только для моделей телевизоров, поддерживающих ТЕЛЕТЕКСТ) или для редактирования программ.
■ КНОПКИТЕЛЕТЕКСТА	ти кнопки используются для работы с телетекстом.Дополнительные сведения см. в разделе «Телетекст».
СУБТИТРЫ	Повторно вызывает наиболее часто используемые в цифровом режиме субтитры.
Кнопки управления( ■ ▶, II ◀◀▶▶)	Управление в меню «МОИ МУЛЬТИМЕДИА» или меню SIMPLINK-совместимых устройств (USB, SIMPLINK).
SIMPLINK(в зависимости от модели)	Доступ к видеоустройствам, подключенным с помощью кабеля HDMI, через функцию HDMI-CEC.Открывает меню «SIMPLINK».
AD	Включение или выключение описания аудио.
RATIO	Изменяет размеры изображения.
AV MODE(в зависимости от модели)	Выбор режима AV.

Подсоединение антенны

Далее приведена инструкция по подсоединению антенны для просмотра телеканалов.

Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему оборудование. Это может привести к поломке телевизора.

Подключите ВЧ-кабель, подсоединенный к телевизору, к настенной антенной розетке (75 Ω).

ПРИМЕЧАНИЕ

• Выберите оптимальное направление антенны. Это повысит качество картинки.
• Для получения лучшего качества изображения в зонах с низким уровнем сигнала, может понадобиться антенна или усилитель сигнала.
• Если после подключения антенны качество изображение плохое, направьте антенну в правильном направлении.
• Антенный кабель и преобразователь в комплект поставки не входят.

Включение телевизора в первый раз

При первом включении телевизора появляется экран Заводских настроек. Выберите язык и произведите основные настройки.

1 Подключите шнур питания к розетке.
2 Если телевизор находится в режиме ожидания, нажмите кнопку (ПИТАНИЕ), чтобы включить его.

Экран заводских настроек отображается при первом включении телевизора.

ПРИМЕЧАНИЕ

- Доступ к заводским настройкам можно получить с помощью ОПЦИИ в главном меню.

3 Следуя указаниям на экране произведите настройки телевизора согласно своим предпочтениям.

Язык

↓

Выбор языка отображения.

Настройка режима

↓

Страна

↓

Выбор параметра Домашний просмотр для просмотра в домашних условиях.

Выбор страны. (в зависимости от модели)

Устан. пароль

↓

Часовой пояс

↓

Настройка сети

↓

Автопоиск

Установите пароль. (При выборе "Франция" или "Италия" в пункте "Страна")

Выбор часового пояса и функции перехода на летнее время. (при выборе в списке стран России)

(При наличии порта ЛВС) для отображения выбирается сетевая настройка.

Автоматическое сканирование и сохранение доступных программ.

ПРИМЕЧАНИЕ

• Для стран с неподтвержденными стандартами цифрового телевещания некоторые функции цифрового телевидения, в зависимости от среды вещания, могут быть недоступны.
• Если в качестве страны выбрана Франция, то пароль меняется с 0, 0, 0, 0 на 1, 2, 3, 4.
• Для просмотра изображений в самом лучшем качестве в домашних условиях выберите режим Домашний просмотр.
• Режим Магазин демо подходит для использования в торговых помещениях.
• После выбора режима Магазин демо все используемые по умолчанию настройки режима Магазин демо будут восстановлены в течение 5 минут.

4 После завершения основных настроек нажмите ОК.

ПРИМЕЧАНИЕ

• Если начальная настройка не завершена, соответствующее уведомление будет отображаться при каждом включении телевизора.
• Если не планируется использовать телевизор в течение длительного периода времени, отсоедините шнур питания от розетки электросети.

5 Чтобы выключить телевизор, нажмите ⏻ (ПИТАНИЕ).

УСТАНОВЛЕНИЕ СОЕДИНЕНИЙ

Подключите к телевизору различные внешние устройства и переключайте режимы источников для выбора внешнего устройства. Для получения дополнительной информации о подключении внешнего устройства см. руководства пользователя каждого устройства.

Доступно подключение следующих внешних устройств: ресиверов HD, DVD-проигрывателей, видеомагнитофонов, аудиосистем, устройств хранения данных USB, ПК, игровых приставок и т. д.

ПРИМЕЧАНИЕ

• При записи программы с помощью устройства записи DVD или видеомагнитофона проверьте подключение к телевизору устройства записи DVD или видеомагнитофона с помощью кабеля входного сигнала телевизора. Для получения дополнительной информации о записи см. руководство пользователя подключенного устройства.
• Процесс подключения внешнего устройства отличается в зависимости от модели.
• Подключите внешние устройства независимо от порядка расположения разъемов телевизора.

ПОДКЛЮЧЕНИЕ УСТРОЙСТВА

Приведенное изображение может отличаться от изображения на вашем телевизоре. Инструкции поに関ключению дополнительного оборудования см. в разделе «Настройка внешнего оборудования» в руководстве на компакт-диске.

УВЕДОМЛЕНИЕ О ПРОГРАММНОМ ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ КОДОМ

Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и уведомления об авторских правах.

LG Electronics также предоставляет исходный код на компакт-диске за плату, которая покрывает стоимость выполнения этой рассылки (в частности, стоимость медианосителя, пересылки и обработки) посредством запросов в LG Electronics по адресу: [e-mail].

BEC

МОДЕЛИ		42PA45** 42PA49**
		42PA4500-ZF / 42PA450T-ZF42PA4500-ZM / 42PA450T-ZM42PA4510-ZA / 42PA451T-ZA42PA4510-ZG / 42PA451T-ZG42PA4520-ZC / 42PA452T-ZC42PA4520-ZJ / 42PA452T-ZJ	42PA4900-ZE / 42PA490T-ZE42PA4900-ZL / 42PA490T-ZL
Вес С подставкой 20,6 kg 20,6 kg
		Без подставки 19,0 kg 19,0 kg
МОДЕЛИ		50PA45** 50PA49**
		50PA4500-ZF / 50PA450T-ZF50PA4500-ZM / 50PA450T-ZM50PA4510-ZA / 50PA451T-ZA50PA4510-ZG / 50PA451T-ZG50PA4520-ZC / 50PA452T-ZC50PA4520-ZJ / 50PA452T-ZJ	50PA4900-ZE / 50PA490T-ZE50PA4900-ZG / 50PA490T-ZG50PA4900-ZL / 50PA490T-ZL
Вес С подставкой 28,2 kg 28,2 kg
		Без подставки 25,8 kg 25,8 kg
МОДЕЛИ		50PA55** 50PA65**
		50PA5500-ZB / 50PA550T-ZB50PA5500-ZH / 50PA550T-ZH	50PA6500-ZA / 50PA650T-ZA50PA6500-ZG / 50PA650T-ZG50PA6520-ZF / 50PA652T-ZF50PA6520-ZM / 50PA652T-ZM
Вес С подставкой 28,8 kg 28,8 kg
		Без подставки 26,4 kg 26,4 kg
МОДЕЛИ		60PA55** 60PA65**
		60PA5500-ZB / 60PA550T-ZB60PA5500-ZH / 60PA550T-ZH	60PA6500-ZA / 60PA650T-ZA60PA6500-ZG / 60PA650T-ZG
Вес С подставкой 40,6 kg 40,6 kg
		Без подставки 36,4 kg 36,4 kg

Указанные выше характеристики продуктов могут быть изменены без предварительного уведомления в связи с модернизацией функций устройства.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Общая аудитория

Проблема Решение
Невозможно управлять телевизором с помощью пульта дистанционного управления.	Проверьте датчик дистанционного управления на продукте и повторите попУбедитесь в отсутствии препятствий между продуктом и пультом дистанцию управления.Убедитесь, что батареи находятся в рабочем состоянии и правильно установ (++, +), -
Отсутствуют изображение и звук.	Убедитесь, что устройство включено.Убедитесь, что шнур питания подключен к розетке.Убедитесь, что розетка работает, подключив к ней другие продукты.
Изображение появляется не сразу после включения телевизора.	При включении телевизора изображение появляется не сразу. Это нормальное явление. Если изображение не появится через несколько минут, отключите телевизор от розетки на 30 секунд и повторите попытку. Если изображение так и не появилось, обратитесь в местный авторизованный сервисный центр.
Не удалось подключить внешнее устройство.	Обратитесь к разделу Обзор подключений и подключите внешнее устройство.
Телевизор неожиданно выключается.	Проверьте параметры управления энергопотреблением. Возможно, произошел сбой в сети электропитания.Убедитесь, что в меню «Время» включена функция Auto sleep. Обратитесь к разделу Таймер сна .Если при включении телевизора отсутствует сигнал, телевизор выключится автоматически через 15 минут бездействия.

Аудио

Проблема Решение
Во время показа изображения отсутствует звук.	Нажмите кнопку 4 или - .Убедитесь, что не включен режим БЕЗ ЗВУКА.Переключите канал. Возможно, проблема связана с каналом.Убедитесь, что аудиокабели правильно подключены.
Из одного из динамиков исходит шум или динамик не работает.	Изменение влажности или температуры окружающей среды может привести к появлению необычного шума при включении или выключении устройства.Продукт работает исправно.

Видео

Проблема Решение
Отображается черно-белое изображение или низкое качество цветопередачи.	Настройте параметры в меню КАРТИНКА .Обеспечьте достаточное расстояние между устройством и другими электронными устройствами.Переключите канал. Возможно, проблема связана с каналом.
На экране появляются горизонтальные или вертикальные полосы, или изображение размыто	Убедитесь в отсутствии источников помех, например других электрических устройств или электроинструментов.
Линии или штрихи на изображении	Убедитесь, что антенна направлена в необходимом направлении, или направьте антенну.
После выключения устройства на экране остается остаточное изображение (призрачное).	Возможно, что пикселы были повреждены в результате длительного отображения неподвижного изображения («прогорание» изображения). Чтобы избежать повреждения пикселов, используйте экранную заставку.
Питание включено, но отображается очень темное изображение.	Отрегулируйте яркость и контрастность в меню КАРТИНКА .
На экране отображается надпись «Нет сигнала».	Убедитесь, что другие устройства надежно подключены к телевизору с помощью сигнального кабеля.Проверьте источник входного сигнала, нажав кнопку ВХОД.
На экране отобразятся черные точки.	Несколько пикселов отображаются красным, зеленым, белым или черным, что может являться характеристикой ЖК-дисплея.Это нормальное явление.
Нарушено смещение экрана.	Настройте параметры позиции в меню КАРТИНКА .Убедитесь, что продукт поддерживает разрешение и частоту кадров видеоплаты. Если установлена неподдерживаемая частота, в настройках отображения внешнего устройства выберите рекомендуемое разрешение.
На фоне отображаются тонкие линии.	Убедитесь, что видеокабели подключены.
Видны горизонтальные искажения или символы размыты.	Настройте параметры фазы в меню КАРТИНКА. Обратитесь к разделу ЭКРАН.
Низкое качество изображения некоторых каналов.	Переключите канал. Возможно, проблема связана с каналом.Сигнал станции слишком слабый. Направьте антенну в правильном направлении.Убедитесь в отсутствии источников помех, например других электрических устройств или электроинструментов.

Pentouch

Проблема Решение
Перо не работает.	Убедитесь, что вы включили режим Pentouch с помощью пульта ДУ.Убедитесь, что к компьютеру подключен аппаратный ключ Pentouch, и горит красный светодиодный индикатор.Нажмите на пере кнопку Home (Питание/Главное) меню, чтобы убедиться, что перо включено.Убедитесь, что подключение пера к устройству настроено. (Подключение настроено верно, если при нажатии на пере кнопки /Home (Питание/Главное) меню загорается красный светодиодный индикатор.)Включите режим просмотра экрана компьютера только на ТВ.
При использовании Pentouch экран ТВ выглядит не так как обычно.	Убедитесь, что компьютер правильно подсоединен к ТВ.Убедитесь, что вы используете оптимальное разрешение.Установка формата изображения телевизора на Just Scan (Исходный).
Касание пером происходит в неверных местах.	Включите режим просмотра экрана компьютера только на ТВ.При подключении с помощью кабеля RGB PC если точка, которой вы касаетесь пером на экране ТВ, не совпадает с точкой, отображаемой в качестве выбранной на экране компьютера, для настройки экрана с помощью пульта ДУ выберите [Home/Главное меню] → [КАРТИНКА] → [ЭКРАН] (RGB), затем [Автонастройка].
Движение пера недостаточно плавное.	Проверьте, не находятся ли компьютер и ТВ слишком далеко друг от друга.Проверьте, не находится ли между компьютером и ТВ слишком много препятствий.Убедитесь, что на компьютере не работает слишком много других приложений.(Не запускайте другие приложения во время использования функции Pentouch.)

ЭЛЕКТР КУАТЫНА КАТЫСТЫ САКТЫК ШАРАЛАРЫ

ECKEPTY

17 КАШЫКТАН БАСКАРУ КУРАЛЫ

18 ТЕЛЕДИДАР КАРАУ

19 КУРЫЛФЫНЫЗДЫ КОСу

19 БАСТАПКЫ КОДЫ АШЫК БАФДАРЛАМАЛЫК КУРАЛ ЕСКЕРТУІ

20 САЛМАГЫ

20 АКАУЛЫКТАРДЫ ЖОЮ

OPHATY IC PЭCIMI

КАШЫКТАН БАСКАРУ КУРАЛЫ

БАСТАПКЫ КОДЫ АШЫК БАГДАРЛАМАЛЬИК КУРАЛ ЕСКЕРТУ

ПОСІБНИК КОРИСТУВАЧА

Плазмовий телевізор

18 ПЕРЕГЛЯД ТЕЛЕПРОГРАМ

M5 x 16 M4 x 30 Гвинти для монтажу

M5 x 16 M4 x 30 Гвинти для монтажу

ПЕРЕГЛЯД ТЕЛЕ- ПРОГРАМ

Під'єднання антени
