Тип продукта	Автомагнитола с DVD/CD/MP3/WMA
Бренд	JVC
Модель	KD-DV4207
Установочные размеры (Ш × В × Г)	182 мм × 52 мм × 158 мм
Размеры панели (Ш × В × Г)	188 мм × 58 мм × 11 мм
Вес	1,6 кг (без аксессуаров)
Электропитание	DC 14,4 В (допустимо 11–16 В), отрицательный заземление
Максимальная выходная мощность	50 Вт на канал (передние/задние)
Непрерывная выходная мощность (RMS)	19 Вт на канал при 4 Ом, 40 Гц – 20 кГц, ≤0,8% THD
Диапазон частот тюнера	FM: 87,5 – 108,0 МГц (FM1/FM2), 65,00 – 74,00 МГц (FM3); AM: 522 – 1620 кГц (MW), 144 – 279 кГц (LW)
Совместимость с дисками	DVD Video, VCD, CD, CD-R/RW, DVD-R/RW, +R/+RW (видеорежим), MP3/WMA
Съемная панель управления	Да, с защитой от кражи
Функции RDS	AF, REG, PTY, TA, Network-Tracking, поиск программ
Подключение внешних устройств	CD-чейнджер, DAB-тюнер, iPod/D. плеер через KS-PD100/500, Aux-вход через KS-U57/U58
Аудиовыходы	Выходы на динамики (передние/задние), LINE OUT (2,0 В/20 кОм), цифровой оптический выход (PCM, Dolby Digital, DTS, MPEG)
Видеовыход	Композитное видео (1 Вp-p/75 Ом), цветовая система PAL
Пресеты эквалайзера	ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER (пользовательский)
Обслуживание	Очищайте разъемы спиртом, избегайте влажности, берите диски за края
Функции безопасности	Блокировка видео при ручном тормозе, ослабление громкости (ATT), предустановка громкости режима ожидания TA
Региональный код	5 (для DVD Video)
Рабочая температура	от 0 °C до +40 °C

Часто задаваемые вопросы - KD-DV4207 JVC

Как сбросить JVC KD-DV4207?

Нажмите и удерживайте кнопку сброса (обычно маленькая утопленная кнопка) кончиком ручки. Это приведет к стиранию предустановок. Точное расположение см. на странице 2 руководства.

Почему нет звука из динамиков?

Проверьте уровень громкости, убедитесь, что устройство не отключено (ATT), и проверьте все соединения динамиков. Если используется внешний усилитель, убедитесь, что он включен.

Как принудительно извлечь диск?

Нажмите кнопку извлечения. Если диск не извлекается, вы можете принудительно извлечь его, вставив тонкий стержень в отверстие аварийного извлечения (см. стр. 2 руководства). Будьте осторожны, не уроните диск.

Почему на дисплее отображается 'NO DISC'?

Вставьте воспроизводимый диск правильно (этикеткой вверх). При использовании CD-чейнджера убедитесь, что магазин загружен. Если диск грязный, протрите его.

Как отменить демонстрационный режим?

Войдите в настройки PSM (удерживайте MODE), выберите 'DEMO', затем выберите 'DEMO OFF'. Это остановит демонстрацию дисплея через 20 секунд бездействия.

Могу ли я воспроизводить MP3-файлы с USB-накопителя?

Нет, KD-DV4207 не имеет USB-входа. Файлы MP3/WMA можно воспроизводить только с дисков CD-R/RW или через iPod/D. плеер, подключенный к порту CD-чейнджера.

Как установить часы?

Нажмите и удерживайте MODE для входа в настройки PSM. Выберите 'CLOCK H' для настройки часов, 'CLOCK M' для минут и '24H/12H' для формата. Затем выйдите из меню.

Почему видео не отображается на мониторе?

Убедитесь, что ручной тормоз задействован (если подключен) или обойдите функцию безопасности. Также проверьте, что видеокабель подключен правильно и вход монитора установлен на правильный источник.

Какой тип пульта дистанционного управления входит в комплект?

Устройство поставляется с пультом дистанционного управления RM-RK230. Для него требуется литиевая батарейка CR2025 (входит в комплект).

Как подключить iPod?

Вам потребуется дополнительный интерфейсный адаптер KS-PD100 или KS-PD500, который подключается к разъему CD-чейнджера. Затем выберите 'IPOD' или 'D.PLAYER' в качестве источника.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-DV4207 JVC

ПРИЕМНИК ДЛЯ ВОСПРОИЗВЕДЕНИЯ ДИСКОВ DVD И КОМПАКТ-ДИСКОВ

KD-DV4207

В соответствии с Законом Российской Федерации "О защите прав потре бителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения ин струк ции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляе мые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных космети ческих материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Информацию об отмене демонстрации функций дисплея см. на стр. 5.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

/INSTRUCTIONS ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

GET0373-001A

[EE]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: Видимое и невидимое лазерное излучение при открытом устройстве, отказе или нарушении блокировки. Избегайте прямого воздействия излучения.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

Это устройство оборудовано системой защиты авторских прав, методы которой защищены патентами США, права на которые принадлежат Macrovision и другим владельцам авторских прав. Использование атой технологии защиты авторских прав должно быть санкционировано Macrovision и предназначается для домашнего и другого ограниченного использования, кроме случаев, когда Macrovision санкционирует обратное. Разборка системы запрещена.

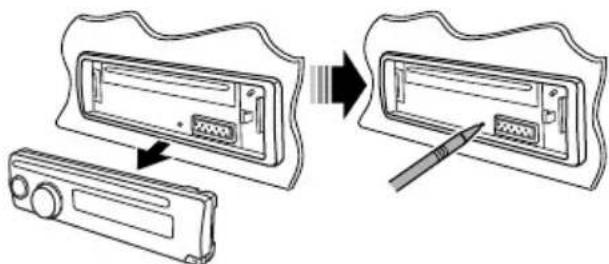

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены.

Принудительное извлечение диска

• Если это не поможет, попробуйте перенастроить приемник.
• Будьте осторожны, не уроните диск при извлечении.

Использование режима настройки функций

При нажатии кнопки MODE приемник переходит в режим функций, после чего нумерованные кнопки и кнопки ▲/▼ работают как кнопки вызова различных функций.

[В течение 5 секунд...]

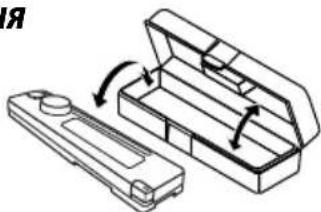

Отсоединение и подключение панели управления

Предотвращение несчастных случаев и повреждений

• НЕ устанавливайте устройство в местах, где:

– оно может помешать рулевому управлению и переключению передач.
– оно может помешать функционированию средств безопасности, например, пневмоподушкам.
– может ухудшиться обзор.

• НЕ управляйте устройством во время вождения автомобиля.
• При необходимости управления устройством во время вождения автомобиля внимательно следите за дорогой.
• Водителю не следует смотреть на монитор во время вождения.

Если стояночный тормоз не включен, на мониторе появляется сообщение "ВОДИТЕЛЬ НЕ ДОЛЖЕН СМОТРЕТЬ НА МОНИТОР ВО ВРЕМЯ ВОЖДЕНИЯ." и изображение воспроизведения отображаться не будет.

– Это предупреждение появляется только в том случае, если провод стояночного тормоза подключен к стояночной тормозной системе автомобиля (см. Руководство по установке/подключению).

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

СОДЕРЖАНИЕ

Введение 4

ОПЕРАЦИИ

Основные операции

• Панель управления ...... 6
- Пульт дистанционного управления (RM-RK230) 7

Прослушивание радио 9

Поиск программы FM RDS — поиск PTY .... 10

Операции с дисками 12

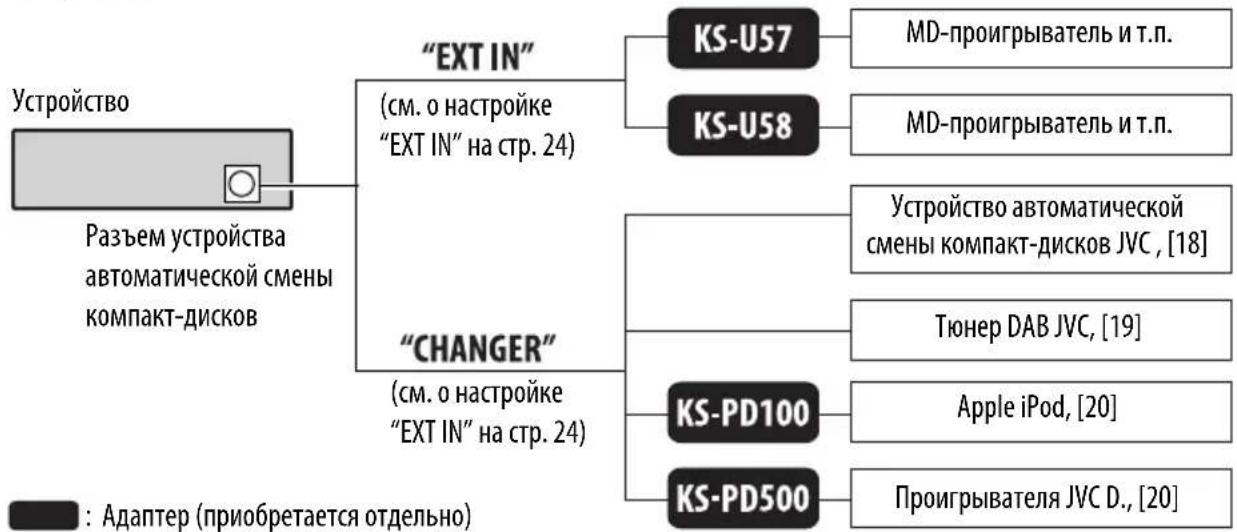

ВНЕШНИЕ УСТРОЙСТВА

Прослушивание с устройства автоматической смены компакт-дисков ...... 18

Прослушивание тюнера DAB ...... 19

Прослушивание с проигрывателя iPod® или D. 20

Прослушивание с других внешних компонентов .... 21

НАСТРОЙКИ

Выбор запрограммированного режима звучания — C-EQ ...... 22

Общие настройки — PSM ...... 23

Меню "Setup" для DVD-диска ...... 25

Обслуживание 28

Дополнительная информация о приемнике ...... 29

Устранение проблем 31

Технические характеристики ...... 34

Введение

Тип диска Поддерживаемые Неподдерживаемые		XNO
	Видео DVD-диск, Dual Disc (только сторона DVD), DVD-R*/-RW, +R/+RW• Только записанные в формате DVD-Video и в цветовой системе PAL	DVD Audio, Dual Disc (сторона не-DVD), DVD-RAM, DVD-ROM, DVD-R/-RW, +R/+RW• Записанные в формате DVD-VR
	Видео компакт-диск (VCD)CD-R/-RW	SVCD (Super Video CD)
	Диски DVD-R/-RW, +R/+RW, DVD-ROM• Совместимые с форматом UDF Bridge	—
	Диски CD-R/-RW• Совместимые со стандартами ISO 9660 Level 1, ISO 9660 Level 2, Romeo и Joliet	—
	Звуковой компакт-диск, CD-текстДиски CD-R/-RW• Совместимые с форматом CD-DA	CD-ROM, CD-I (CD-I Ready), Photo CD

• Возможно воспроизведение завершенных дисков +R/+RW (только в видеорежиме). Однако использование двухслойных дисков +R на этом устройстве не рекомендуется.
  * Диски DVD-R, записанные в формате с нескольким границами, также могут воспроизводиться (за исключением двухслойных дисков).

Предостережение для воспроизведения дисков DualDisc

Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Предостережение, касающееся настройки громкости

По сравнению с другими источниками звука диски создают незначительный шум. Уменьшите громкость перед воспроизведением диска, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Примечание к коду региона:

Коды регионов указаны на проигрывателях DVD и видео DVD-дисках. Данный приемник рассчитан на воспроизведение только тех DVD-дисков, код региона которых содержит цифру "5".

Пример:

Если вставить в устройство видео DVD-диск с неверным кодом региона, на мониторе отображается сообщение "ОЩИБКА В КОДЕ РЕГИОНА".

Перед использованием устройства отмените демонстрацию функций дисплея и настройте часы

• См. также стр. 23.

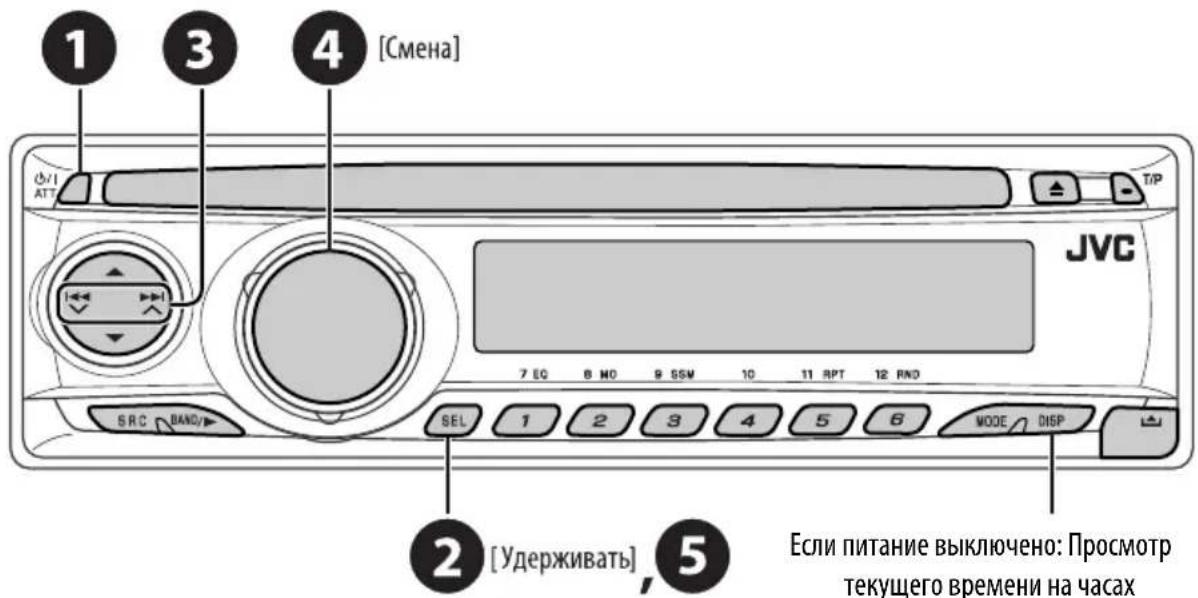

Если питание выключено: Просмотр текущего времени на часах

Если питание включено: Изменение отображаемой информации

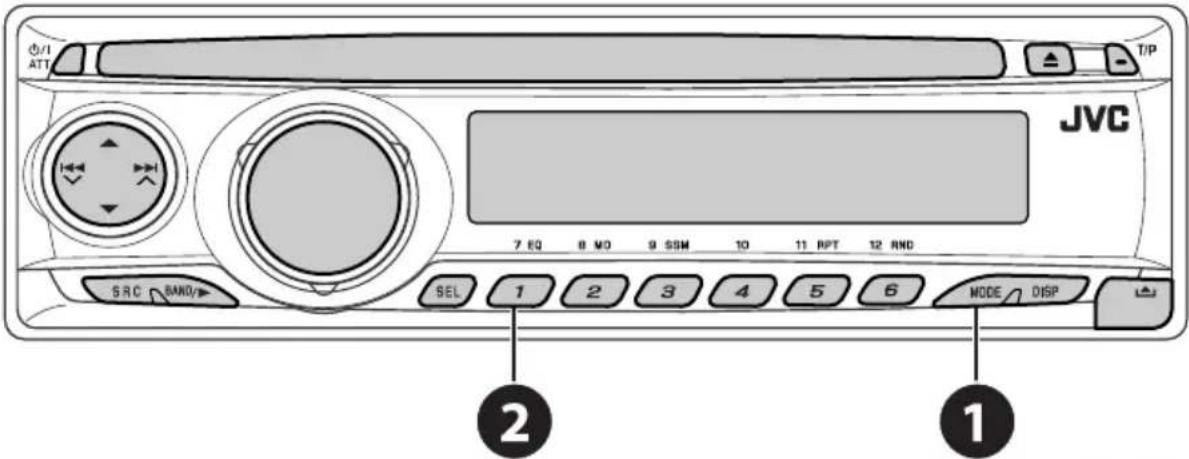

① Включение питания.
② Войдите в настройки PSM.
3⇒4 Отмена демонстрации функций дисплея

Выберите "DEMO", затем "DEMO OFF".

Настройка часов

Выберите "CLOCK H" (час) и настройте час.

Выберите "CLOCK M" (минута) и настройте минуту.

Выберите "24H/12H", затем "24H" (час) или "12H" (час).

5 Завершите процедуру.

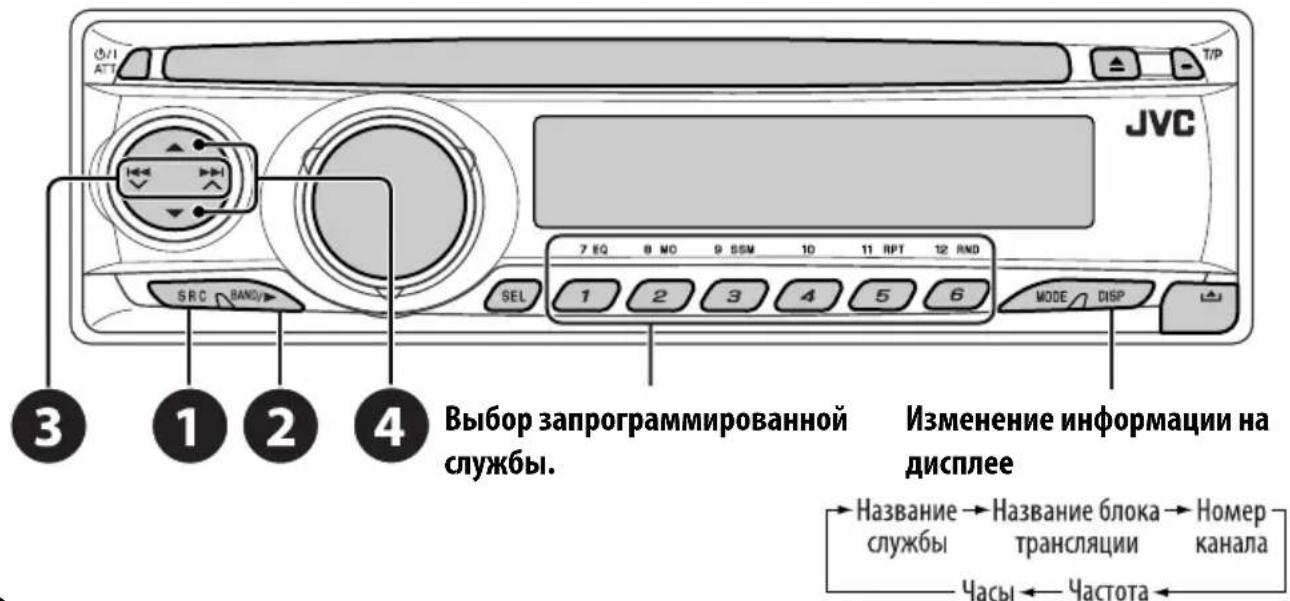

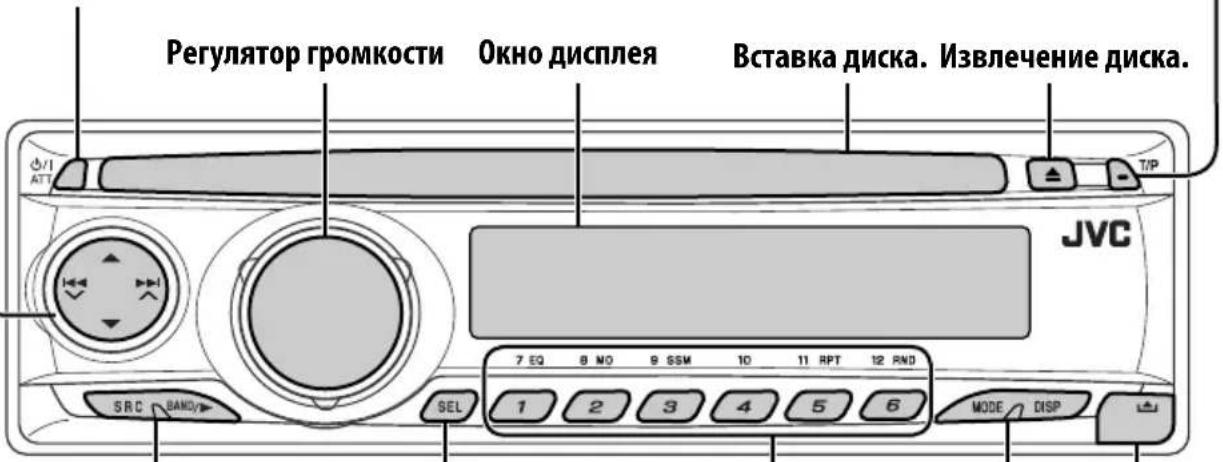

Основные операции — Панель управления

• FM/AM/DAB: Поиск радиостанции или службы.
• DISC: Выбор раздела или дорожки.
- IPOD/D.PLAYER: Выберите дорожку.

• DISC: Выберите папку.
После нажатия MODE функционируют также как кнопки +10/−10 для пропуска 10 разделов или дорожек одновременно.

- IPOD/D.PLAYER: Вход в главное меню/Пауза или останов воспроизведения/Подтверждение выбора.

• DAB: Выберите службу.

• Включение питания.
- Выключение питания [Удерживать].
- Ослабление звука (при включенном питании).

Включение или выключение функции резервного приема ТА.

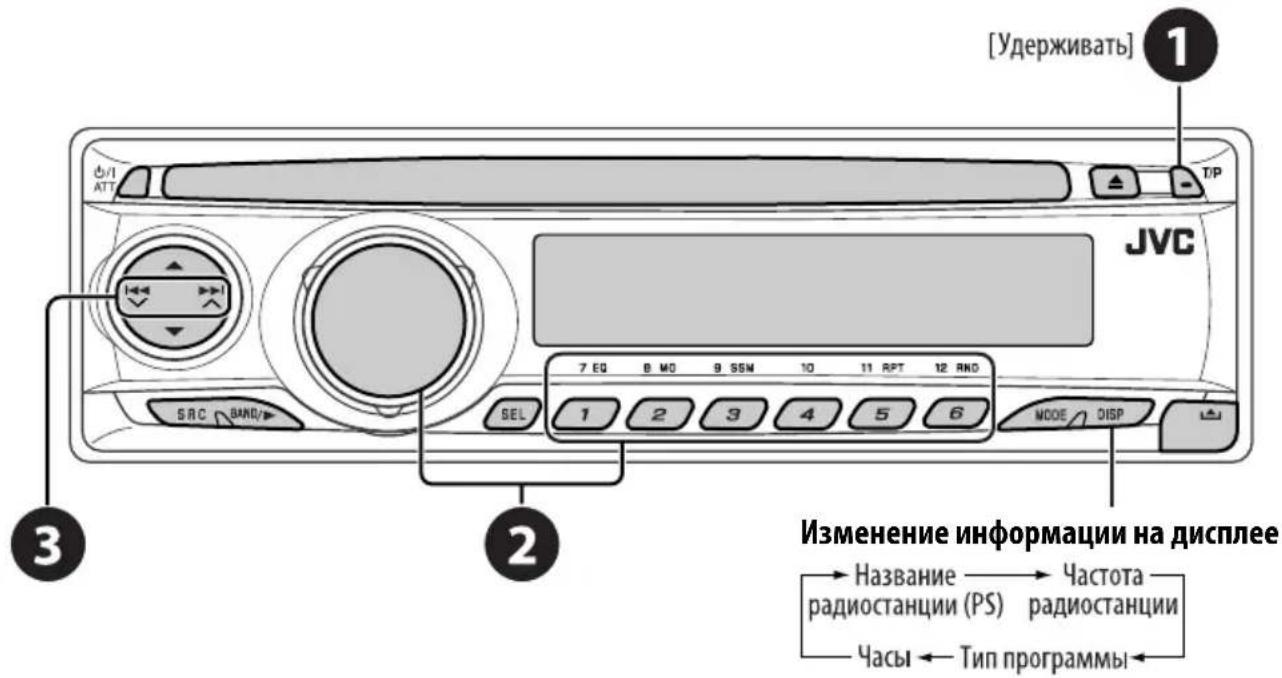

Удерживайте нажатой для поиска программы RDS.

Настройка режима звучания.

Удерживайте нажатой для входа в настройки PSM.

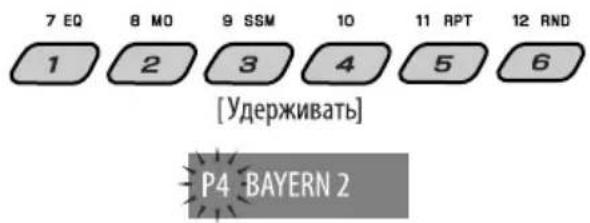

- FM/AM/DAB: Выбор запрограммированной радиостанции или службы.

- DISC: Выбор раздела/названия/папки/дорожки/диска (для устройства автоматической смены компакт-дисков).

Отсоединение панели.

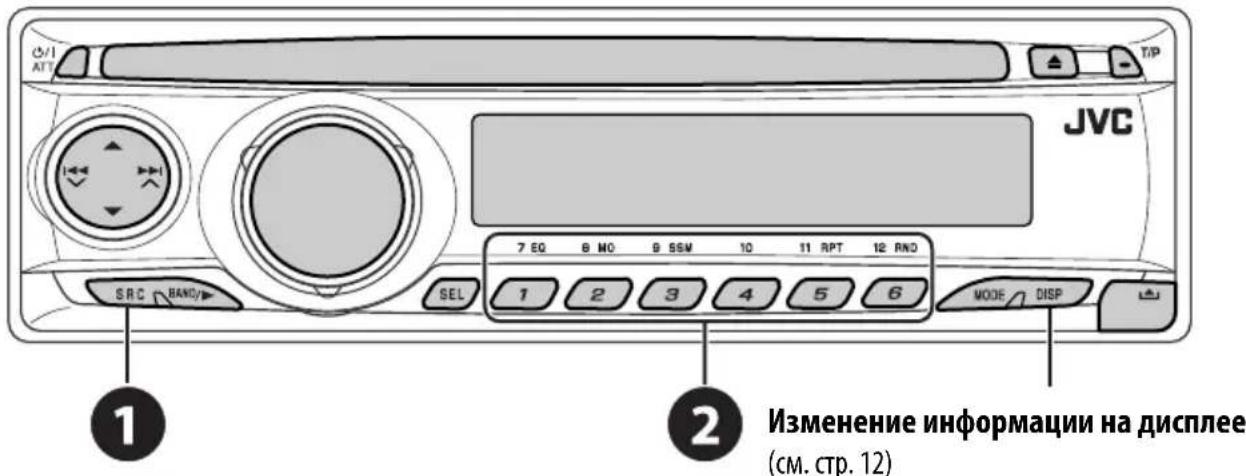

Осуществляет выбор источника звука.

FM/AM → DAB* → DISC* → CD-CH*/IPOD*/

D.PLAYER* (или EXT IN) → (возврат на начало)

* Если эти источники не готовы, их невозможно выбрать.

• FM/AM/DAB: Выберите диапазон частот.
• DISC: Начало воспроизведения.

Вход в режим настройки функций.

Нажмите кнопку MODE, а затем одну из следующих кнопок (в течение 5 секунд)...

EQ: Выбор режимов звучания.

МО: Включение или выключение монофонического приема.

SSM: Автоматическое программирование радиостанции.

RPT: Выбор повторного воспроизведения.

RND: Выбор произвольного воспроизведения.

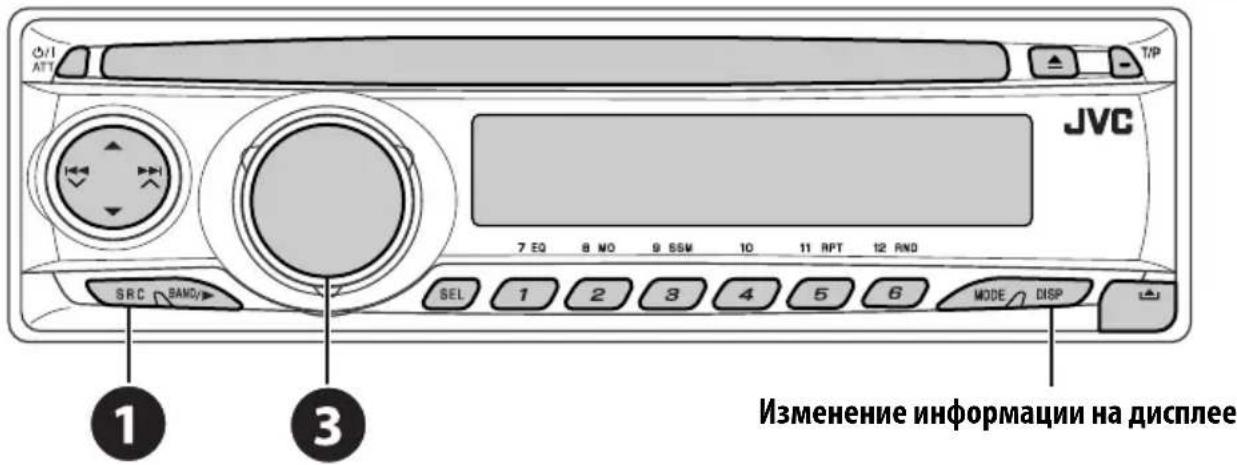

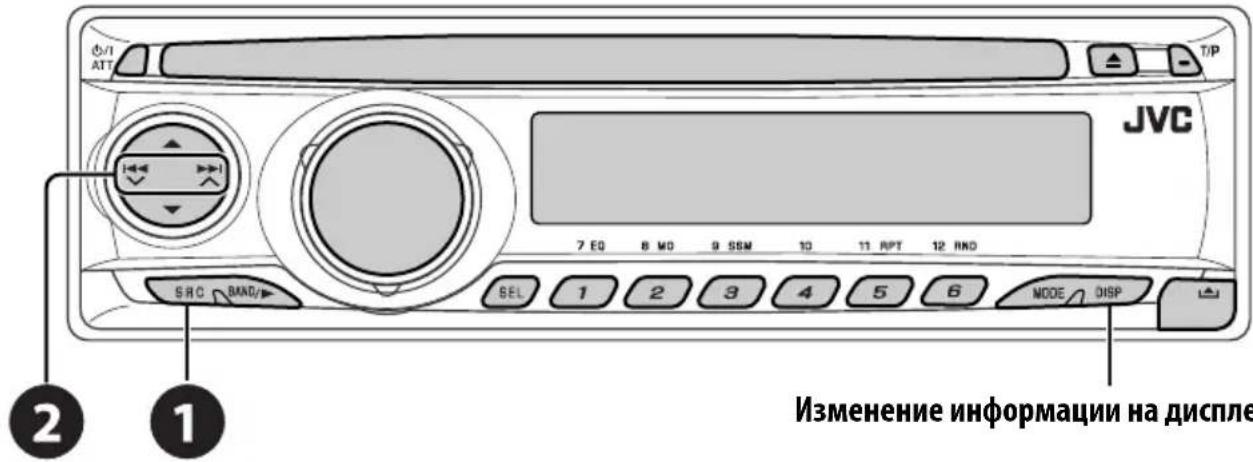

Изменение отображаемой информации.

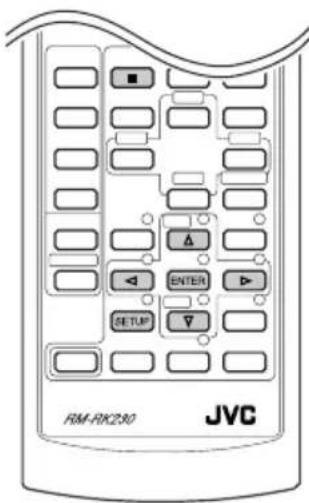

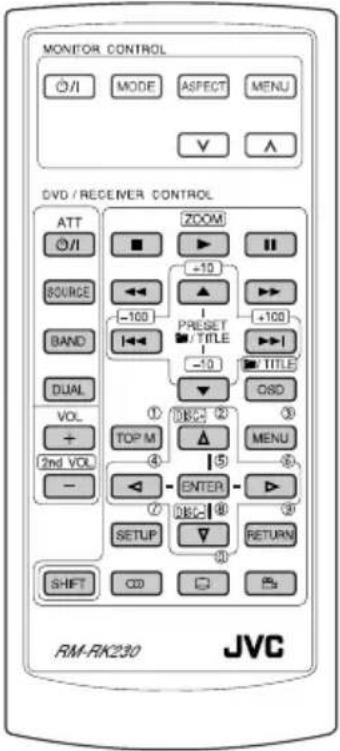

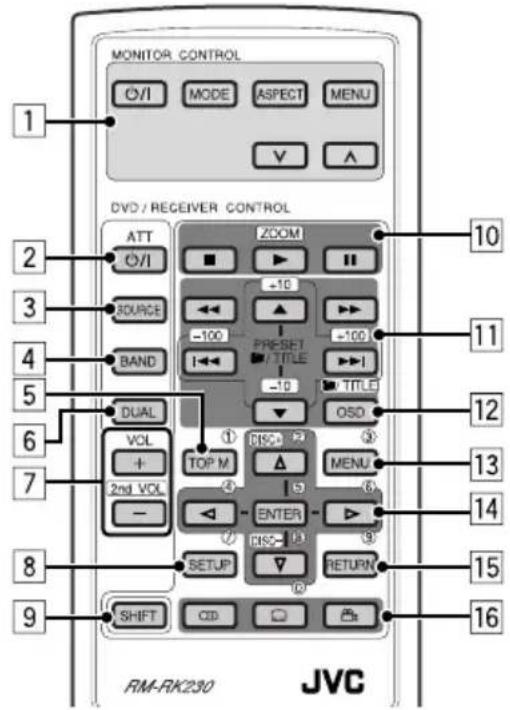

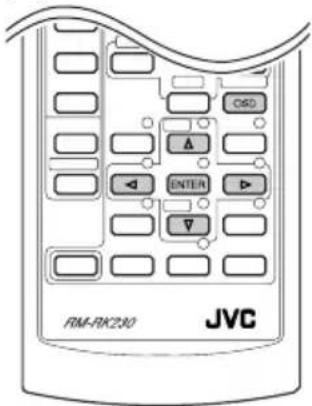

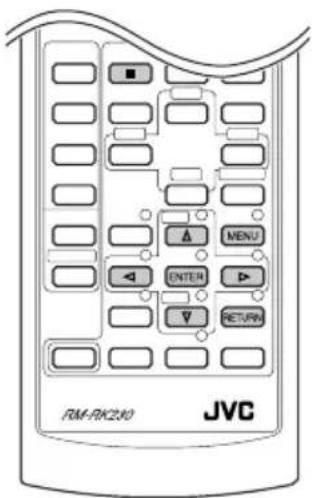

Основные операции — пульт дистанционного управления (RM-RK230)

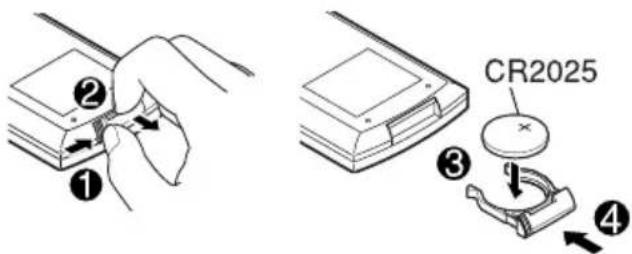

Установка литиевой батареитаблетки (CR2025)

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

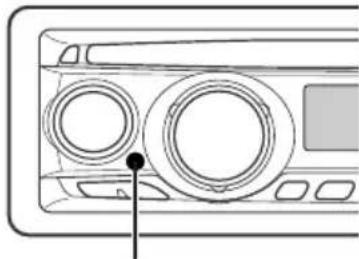

Телеметрический датчик

Предупреждение: Предотвращение несчастных случаев и повреждений

• Устанавливайте только аккумуляторную батарею CR2025 или эквивалентную ей.
• Храните аккумуляторную батарею в недоступном для детей месте.
• Не перезаряжайте, не укорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее воздействию огня.
• Не оставляйте аккумуляторную батарею рядом с другими металлическими материалами.
• Не разбирайте аккумуляторную батарею с помощью пинцета или аналогичного инструмента.
• При утилизации батареи или помещении ее на хранение оберните батарею изоляционной лентой и изолируйте ее полюса.

Продолжение не следующей странице

MONITOR CONTROL

1 Кнопки управления монитором

- Используются для монитора JVC—KV-MR9010 или KV-MH6510.

DVD/RECEIVER CONTROL

2 Включение или выключение питания.

- Ослабление звука при включенном питании.

3 Выбор источников.

4 Выбор диапазонов FM/AM/DAB.

5*1 • DVD: Отображение меню диска DVD.

• VCD: Начало воспроизведения PBC.

6 Не применяется для данного устройства.

7 Настройка уровня звука.

- 2nd VOL: Не применяется для данного устройства.

8*1 Вход в меню настройки DVD.

9 Кнопка SHIFT

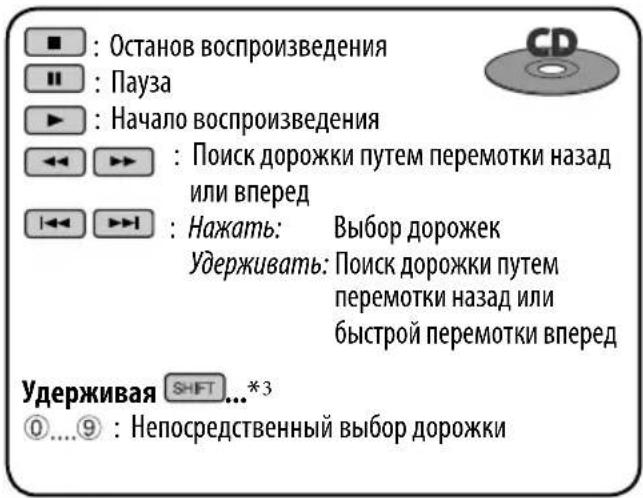

10 ■ (останов), ▶ (воспроизведение),

II (пауза)

- При нажатой кнопке SHIFT кнопка ▶ (воспроизведение) также работает в качестве кнопки ZOOM (см. стр. 14).

- Не применяется для операций с устройством автоматической смены компакт-дисков, проигрывателем iPod или D.

11*2 Для дополнительных операций с диском:

• /TITLE ▲ / ▼

DVD: Выбор названий. MP3/WMA: Выбор папок, если содержатся.

• ◀◀/▶▶: Поиск в обратном и прямом направлениях (не применяется для операций с устройством автоматической смены компакт-дисков).

Для операций с тюнером FM/AM:

- PRESET ▲ / ▼

Смена запрограммированных радиостанций.

• |◀◀/▶▶|

– Поиск радиостанций при кратковременном нажатии.

– Поиск вручную при нажатии и удерживании.

Для операций с тюнером DAB:

- PRESET ▲ / ▼

Смена запрограммированных служб.

• |◀◀/▶▶|

– Смена служб при кратковременном нажатии.

– Поиск блоков трансляции при нажатии и удерживании.

Операции с проигрывателем iPod или D.:

• ▲ / ▼

▼: Пауза/останов или возобновление воспроизведения.

▲: Перейдите главное меню. (Теперь меню можно выбрать с помощью кнопок ▲/▼/|◀◀ / ▶▶).

- |◀◀ / ▶▶| (в режиме выбора меню для воспроизведения)

- Выбор элемента при кратковременном нажатии. (Затем нажмите ▼ для подтверждения выбора).

– Пропуск сразу 10 элементов при нажатии и удерживании нажатой.

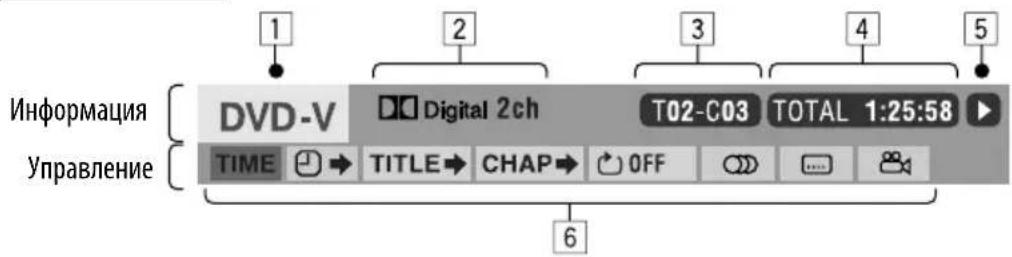

12 • Отображение строки состояния.

• В сочетании с кнопкой SHIFT работает в качестве кнопки /TITLE (см. страницы 14 и 15).

13*1 • DVD: Отображение меню диска DVD.

• VCD: Начало воспроизведения РВС.

14*1 • Выбор или выполнение настроек.

- Кнопки DISC +/- : Смена дисков, если в качестве источника выбрано "CD-CH".

15*1 Кнопка RETURN

16 • DVD: Выбор языка звукозаписи ( 📄), субтитров ( ⋯), угла ( 🌐)

- Для диска VCD: Выбор звукового канала (○○○).

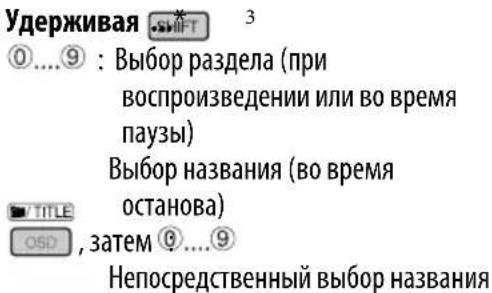

*1 В сочетании с кнопкой SHIFT выполняет функцию нумерованных кнопок.

- FM/AM/DAB: Выбор запрограммированных радиостанций/служб.

- DISC: Выбор раздела/названия/папки/дорожки.

*2 В сочетании с кнопкой SHIFT выполняет функцию кнопок +10/-10/+100/-100.

*3 ▲ : Возврат к предыдущему меню.

▼: Подтверждение выбора.

Прослушивание радио

Выбор запрограммированной радиостанции.

Изменение информации на дисплее (кроме RDS)

① Выбор "FM/AM".
② Выберите диапазон частот.

3 Поиск радиостанции—автоматический поиск.

- Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не замигает индикатор "М", а затем неоднократно нажмите кнопку.

Данный индикатор отображается при приеме стереосигнала FM-передачи достаточной силы.

Примечание:

FM1 u FM2: Om 87,5 MΓu, do 108,0 MΓu FM3: Om 65,00 MΓu, do 74,00 MΓu

При слабом стереофоническом радиовещании на частоте FM

1

2

Прием улучшается, но стереоэффект будет потерян.

• Загорается индикатор МО.

Автоматическое программирование FM-радиостанций—SSM (Strong-station Sequential Memory—последовательная память для радиостанций с устойчивым сигналом)

Для каждого диапазона частот можно запрограммировать 6 радиостанций.

1

2

3

[Удерживать]

Осуществляется поиск местных FM-радиостанций с наиболее сильными сигналами и их автоматическое сохранение в диапазоне FM.

Программирование вручную

Пример: Сохранение FM-радиостанции с частотой 92,5 МГц для запрограммированного канала с номером 4 диапазона FM1.

1

2

3

Поиск программы FM RDS — поиск PTY

① Включите поиск PTY.
② Выберите один из кодов PTY (типов программ).

Дополнительную информацию см. далее.

③ Начните поиск.

Если есть радиостанция, передающая в эфир программу того же кода PTY, что был Вами выбран, осуществляется настройка на эту радиостанцию.

Запрограммированные коды PTY для нумерованных кнопок (от 1 до 6):

1	2	3	4	5	6
POP M	ROCK M	EASY M	CLASSICS	AFFAIRS	VARIED

Коды PTY (изменение с помощью диска управления):

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (музыка), ROCK M (музыка), EASY M (музыка), LIGHT M (музыка), CLASSICS, OTHER M (музыка), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (музыка), OLDIES, FOLK M (музыка), DOCUMENT

Сохранение любимых программ

Предпочтаемые коды PTY можно назначить нумерованным кнопкам.

1 Выберите код PTY. (см. столбец слева).
2 Выберите запрограммированный номер.

3 Повторите действия 1 и 2 для назначения других кодов PTY.
4 T/P

Включение или выключение функции резервного приема сообщений о движении на дорогах (ТА) или PTY

Резервный прием ТА Индикатор РЕзервный прием Индикатор
Нажмите для включения.	TP	См. стр. 23.	PTY
Устройство временно переключается в режим приема сообщений о движении на дорогах (ТА) (если он доступен) с любого источника, отличного от АМ.Громкость устанавливается на запрограммированный уровень ТА, если текущий уровень ниже запрограммированного (см. стр. 23).	Индикатор загорается	Устройство временно переключается на любимую программу PTYс любого источника, отличного от АМ.	Индикатор загорается
Еще не активировано.Настройтесь на другую радиостанцию, передающую сигналы RDS.	Мигает Еще	не активировано.Настройтесь на другую радиостанцию, передающую сигналы RDS.	Мигает
Нажмите для выключения.	Гаснет Выб	рите “OFF” для кода PTY (см. стр. 23).	Гаснет

Отслеживание той же программы (сеть-отслеживающий прием)

При поездке по региону, где невозможен качественный прием в диапазоне FM, данное устройство автоматически настраивается на другую радиостанцию FM RDS в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов (см. иллюстрацию справа).

В настройках, установленных на заводе-изготовителе, сеть-отслеживающий прием включен.

Для получения информации об изменении параметров сеть-отслеживающего приема см. "AF-REG" на стр. 23.

- Если подключен тюнер DAB, см. раздел "Отслеживание той же программы—Поиск альтернативной частоты" на стр. 19.

Радиовещание программы А в других диапазонах частот (01 – 05)

Автоматический выбор радиостанции—поиск программы

Обычно при нажатии номерованных кнопок производится настройка на запрограммированную радиостанцию.

Если уровень сигналов от запрограммированной радиостанции RDS является недостаточным для качественного приема, данное устройство с помощью данных AF настраивается на другую частоту, по которой может передаваться та же программа, что передает первоначальная запрограммированная радиостанция.

• Настройка устройства на другую радиостанцию с помощью поиска программы занимает некоторое время.
  • См. также стр. 24.

Операции с дисками

Перед выполнением любых операций выполните следующие действия...

Включите монитор для воспроизведения DVD- или VCD-диска. Если монитор включен, воспроизведением других дисков также можно управлять с помощью экрана монитора. (См. страницы 15 – 17).

Устройство автоматически распознает диск и начинает его воспроизведение (для DVD-дисков: автоматическое воспроизведение зависит от внутренней программы).

Если на текущем диске нет дискового меню (когда воспроизведение остановлено), все дорожки будут воспроизводиться последовательно до тех пор, пока не произойдет смена источника или диск не будет извлечен.

Если при нажатии кнопки на экране появляется значок “☒”, значит, запрашиваемая операция не может быть выполнена приемником.

- Иногда операция не выполняется и при отсутствии значка “ ⊗”.

Вставка диска.

Воспроизведение большинства дисков начинается автоматически.

Извлечение диска.

Начало воспроизведения при необходимости.

Запрещение извлечения диска

Для отмены блокировки повторите эту же процедуру.

*1 Если файл не содержит информацию тегов или для настройки "TAG DISP" установлено значение "TAG OFF" (см. стр. 24), появляется имя папки и имя файла. Индикатор TAG не загорится.
*2 Для звукового компакт-диска отображается "NO NAME".

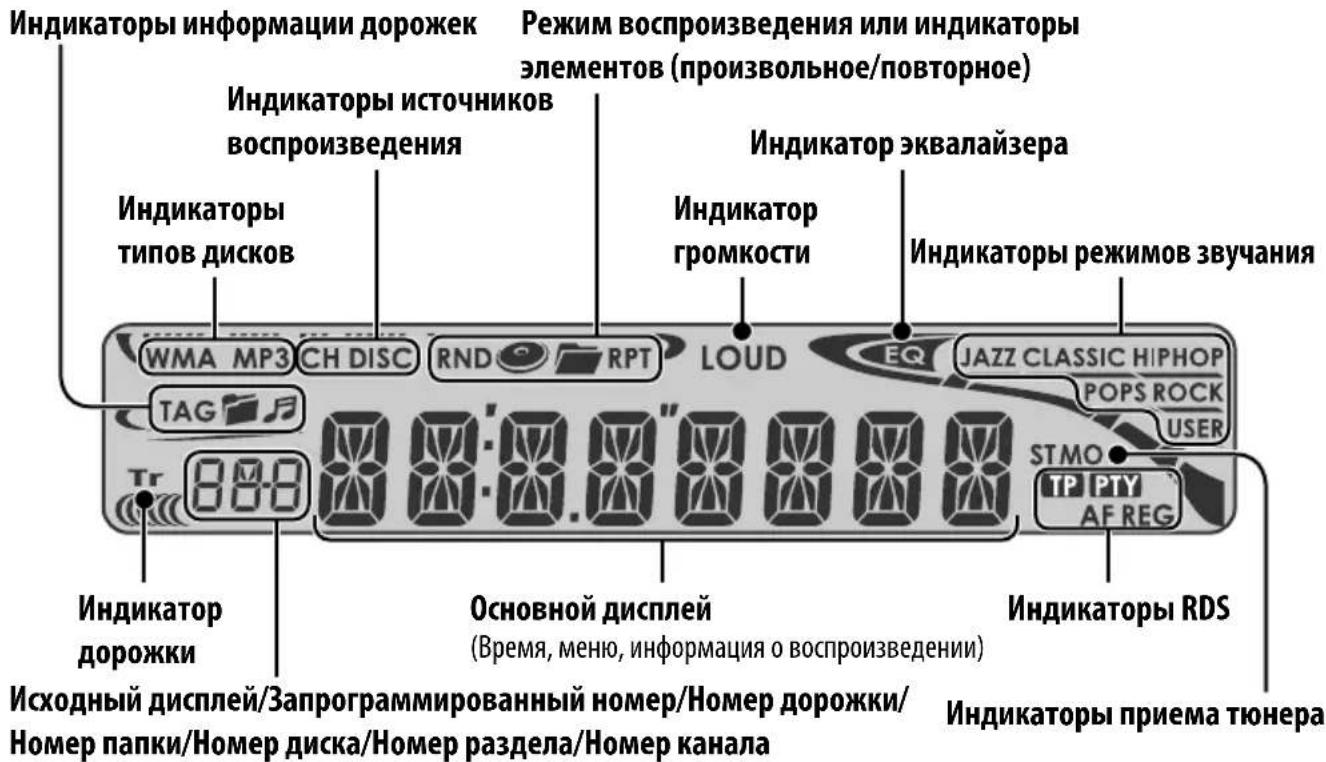

Изменение информации на дисплее

-Истекшее время→Уасы→Текущего названия - воспроизведения и номера раздела

Истекшее время воспроизведения и номер текущей дорожки → Уасы и номер – текущей дорожки

Истекшее время воспроизведения и номер текущей дорожки → Уасы и номер текущей дорожки Название дорожки ← Название альбома/ (имя файла*1) исполнитель (имя папкп*

Истекшее время воспроизведения и номер текущей дорожки Уасы и номер текущей дорожки Название дорожки*2 Название диска/исполнитель*2

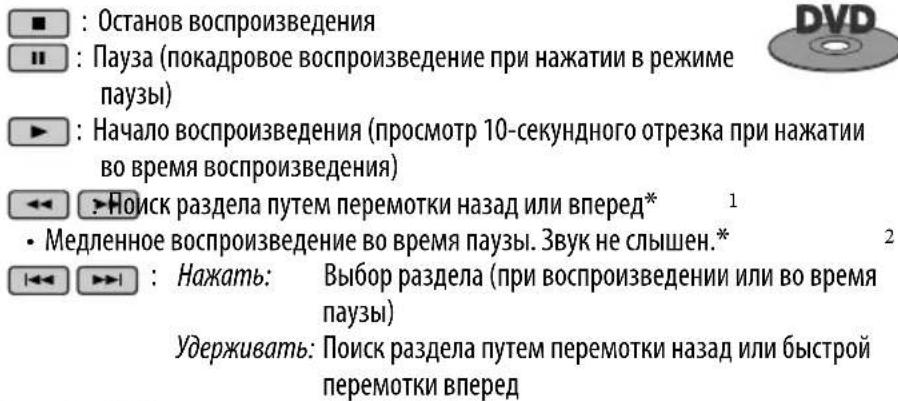

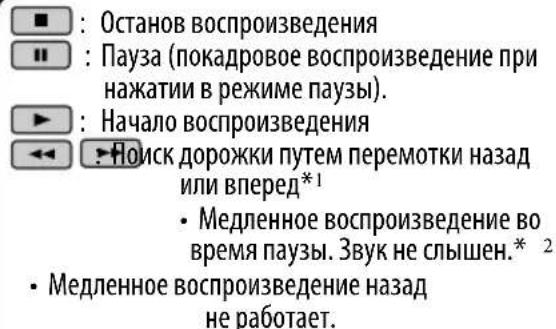

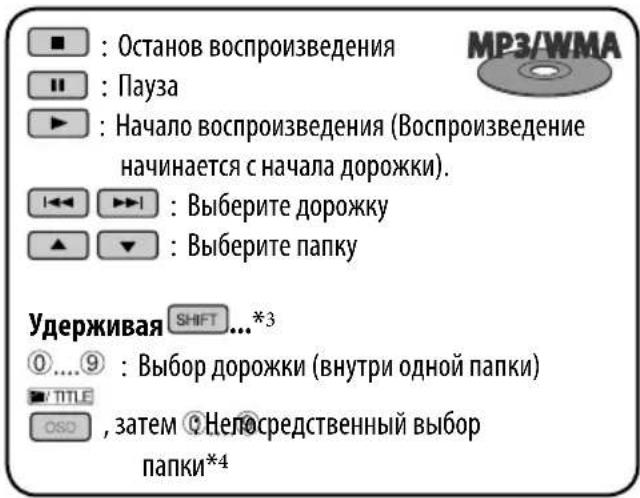

Операции с помощью панели управления

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

Тип диска			(Нумерованные кнопки)
	Нажать: Выбор разделаУдерживать: Назад или быстрая перемотка впередпо разделу*	—	Во время останова: определение местоположения названияПри воспроизведении или во время паузы: определение местоположения раздела
	Нажать: Выберите дорожкуУдерживать: Назад или быстрая перемотка впередпо дорожке*	—	Непосредственный поиск определенной дорожки (функция РВС не используется)
MP3/WMA	Выберите дорожку Выберите папку	Непосредственный поиск	определенной папки
	Нажать: Выберите дорожкуУдерживать: Назад или быстрая перемотка впередпо дорожке*	—	Непосредственный поиск определенной дорожки

* Скорость поиска меняется на ×2 ⇒ ×10 на мониторе.
После нажатия MODE, нажмите следующие кнопки для выполнения следующих операций...

Тип диска		11 RPT5	12 RND6
	Пропуск 10 разделов (при воспроизведении или во время паузы)	CHP RPT:Повтор текущего разделaTIT RPT:Повтор текущего названия	—
	Пропуск 10 дорожек (функция PBC не используется)	TRK RPT:Повтор текущей дорожки (функция PBC не используется)	DISC RND:Произвольное воспроизведение всех дорожек(функция PBC не используется)
	Пропуск 10 дорожек (внутри одной папки)	TRK RPT:Повтор текущей дорожкиFLDR RPT:Повтор текущей папки	FLDR RND:Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папокDISC RND:Произвольное воспроизведение всех дорожек
	Пропуск 10 дорожек TRK RPT:	Повтор текущей дорожки	DISC RND:Произвольное воспроизведение всех дорожек

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF".

Использование функций, управляемых с помощью меню...

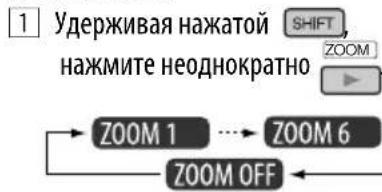

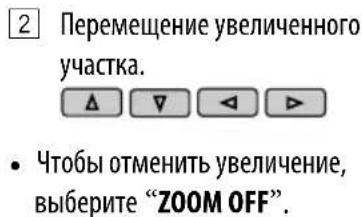

Увеличение...

Удерживая SHIFT ...\*3

Отмена воспроизведения РВС...

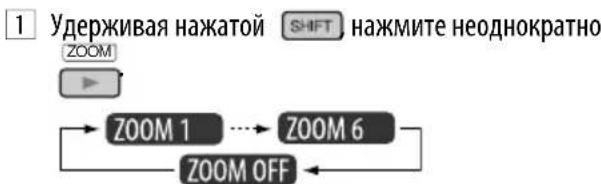

Увеличение...

*1 Скорость поиска меняется на жд монит бре при неднократном набитии.
*2 Скорость замедленной перемотки меняется на на мониторе 1/16 → ▶1/8 → ▶1/4 → ▶1/2 при неоднократном нажатии.
*3 Для выбора номеров больше 9 или 99 нажмите или , затемо. ①....⑨
*4 Для использования функции прямого доступа к папкам на дисках MP3 или WMA необходимо присвоить папкам номера из 2-х цифр, добавляемые в начало имен папок: 01, 02, 03 и т.д.

Операции с помощью строки состояния

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Отобразите строку состояния на экране (см. стр. 16).

OSD (один раз) для MP3/WMA/CD (два раза) для DVD/VCD

② Выберите элемент.

③ Подтвердите выбор.

ENTER

Если появилось всплывающее меню...

- Информацию о вводе времени и чисел см. далее.

4 Удалите строку состояния.

OSD

Ввод времени и чисел

• Выбор номеров от 0 до 9: Удерживая SHIFT, нажмите ①....⑨
• Выбор номеров больше 9:
  Удерживая SHIFT, нажмите .+Затем нажмите ①....⑨.

• После ввода номеров нажмите ENTER.

• Уменьшение чисел: -10.

• Исправление опечатки:

Пример: Поиск по времени

• DVD: _:_:_:__ Чтобы ввести 1 (часы): 02 (минуты): 00 (секунды), нажмите 1, 0, 2, 0 и 0.

• VCD (PBC не используется): _:__ Чтобы ввести 64 (минуты): 00 (секунды), нажмите 6, 4, 0 и 0.

Продолжение не следующей странице

Строки состояния

1 Тип диска

2 DVD/звуковых компакт-дисков DTS: Тип формата звукового сигнала

VCD: PBC

3 Информация о воспроизведении

T02-C03 Текущее название или раздел

TRACK 01 Текущая дорожка

4 Отображение времени

TOTAL Истекшее время воспроизведения диска (Для DVD-дисков время от начала воспроизведения текущего названия).

T. REM DVD: Оставшееся время для названия VCD: Оставшееся время для диска

TIME Время, прошедшее от начала воспроизведения текущего раздела или дорожки

REM Оставшееся время воспроизведения текущего раздела или дорожки.

5 Состояние воспроизведения

Воспроизведение

Поиск вперед или назад

/ / Замедленное воспроизведение вперед или назад

Пауза

Останов

6 Значки операций

TIME Изменение индикатора времени (см. 4)

Пояск времени (Введите время, к которому необходимо перейти внутри текущего названия или диска).

TITLE→ Поиск названия (по номеру)

CHAP→ Поиск раздела (по номеру)

TRACK→ Поиск дорожки (по номеру)

Смена языка звучания или звукового канала

Смена языка субтитров

Смена угла просмотра

DVD: Повторное воспроизведение

REPEAT VCD/MP3/WMA/CD: Повторное воспроизведение

INTRO Прослушивание вступлений

RANDOM Воспроизведение в произвольном порядке

Повторное воспроизведение*1:

(PBC не используется)

Повторное воспроизведение*1:

Воспроизведение в произвольном порядке*1 :

Прослушивание вступлений*2:

Повторное воспроизведение*1:

Воспроизведение в произвольном порядке*1 :

Прослушивание вступлений*2:

Повторное воспроизведение*1 :

Воспроизведение в произвольном порядке*1:

Прослушивание вступлений*2:

*1 Дополнительную информацию о повторном или произвольном воспроизведении см. на стр. 13.

*2 Воспроизведение первых 15 секунд... INTRO TRACK (INTRO): Все дорожки на текущем диске. INTRO FOLDER: Первые дорожки всех папок текущего диска.

Операции с помощью экрана управления или списка (МРЗ/WMA/CD)

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

- Функции выбора папок и информации о папках доступны только для дисков MP3/WMA.

Экран управления

Экран управления автоматически отображается после вставки диска.

① На экране управления выберите столбец "Folder" или "Track".

② Для начала воспроизведения выберите папку или дорожку.

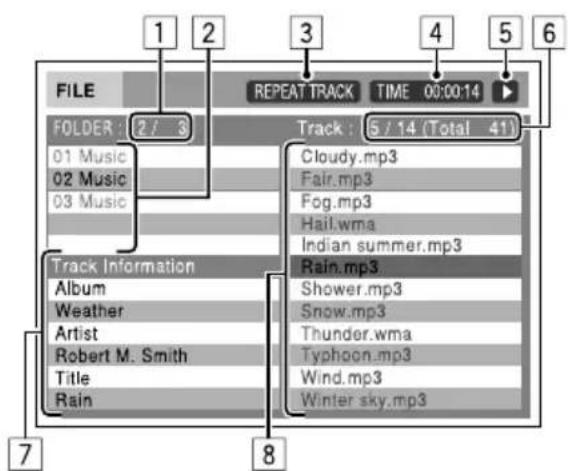

Пример: Диск MP3/WMA

1 Номер текущей папки/общее число папок
2 Список папок с выбранной текущей папкой
3 Выбранный режим воспроизведения
4 Истекшее время воспроизведения текущей дорожки
5 Значок режима работы (▶, ■, □, ▶▶, ◀◀)
6 Номер текущей дорожки/общее число дорожек в текущей папке (общее число дорожек на диске)
7 Информация о дорожке
8 Список дорожек с выбранной текущей дорожкой

Экраны списков папок/дорожек

Перед воспроизведением можно отобразить список папок или список дорожек, чтобы проверить их содержимое и начать воспроизведение дорожки.

① Отображение списка папок или дорожек во время останова.

② Выберите элемент списка.

• Для диска MP3/WMA: Отображается список дорожек выбранной папки.
• Для возврата на предыдущий экран нажмите RETURN.

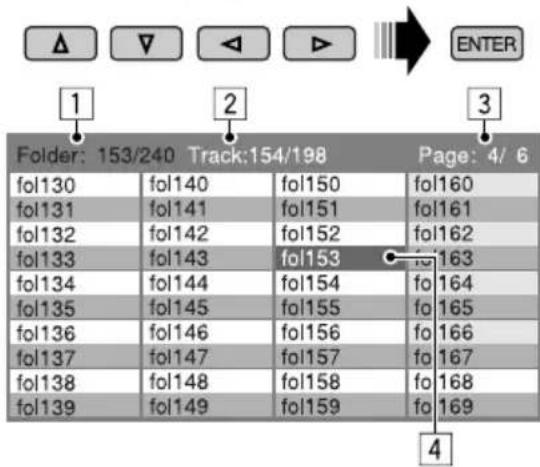

Пример: Список папок

1 Номер текущей папки/общее число папок
2 Номер текущей дорожки или общее число дорожек в текущей папке или на диске (компакт-диске)
3 Текущая страница/общее число входящих в список страниц
4 Текущая папка/дорожка (выделена)

Прослушивание с устройства автоматической смены компакт-дисков

Для подключения к данному приемнику рекомендуется использовать устройство автоматической смены компакт-дисков компании JVC, совместимое с МРЗ.

- Можно воспроизводить только обычный компакт-диск (включая CD-текст) и диски MP3.

① Выберите "CD-CH".
② Выберите диск для воспроизведения.

Нажать : Выбор диска с номером от 1 до 6.

Удерживать: Выбор диска с номером от 7 до 12.

	Нажать: Выберите дорожкуУдерживать: Назад или быстрая перемотка вперед по дорожке
	MP3: Выбор папок

После нажатия нажмите следующие кнопки для выполнения следующих операций...

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF."

Прослушивание тюнера DAB

① Выберите "DAB".
② Выберите диапазон частот.

$$ \rightarrow \mathrm{DAB1} \rightarrow \mathrm{DAB2} \rightarrow \mathrm{DAB3} $$

③ Поиск блока трансляции.

• Поиск вручную: Удерживайте нажатой одну из кнопок, пока на дисплее не замигает индикатор "М", а затем неоднократно нажмите кнопку.
  ④ Выберите службу (основную или дополнительную) для прослушивания.

Сохранение служб DAB в памяти

При прослушивании службы DAB...

Включение или выключение функции резервного приема сообщений о движении на дорогах (ТА) или PTY

• Операции в точности соответствуют описанию для радиостанций FM RDS на стр.11.
• Невозможно сохранять коды PTY отдельно для тюнера DAB и для тюнера FM.

Отслеживание той же программы— Поиск альтернативной частоты

• Во время приема службы DAB:
Если автомобиль находится в регионе, где прием службы невозможен, приемник автоматически настраивается на другой блок трансляции или радиостанцию FM RDS, транслирующую ту же программу.
• Во время приема радиостанции FM RDS:

При поездке по региону, где служба DAB транслирует ту же программу, что и радиостанция FM RDS, приемник автоматически настраивается на службу DAB.

В исходных настройках, выполненных на заводе-изготовителе, режим альтернативного приема включен.

Информацию о деактивации приема на альтернативных частотах см. на стр. 24.

Прослушивание с проигрывателя iPod® или D.

Перед использованием подключите интерфейсный адаптер (KS-PD100 или KS-PD500) к разъему устройства автоматической смены компакт-дисков.

Подготовка:

Убедитесь в том, что для настройки внешнего входа выбрано значение "CHANGER" (см. стр. 24).

① Выберите "IPOD" или "D. PLAYER".
② Выберите песню для воспроизведения.

Выбор дорожки из меню

1 Перейдите главное меню.

- Данный режим

отключается, если в течение 5 секунд не выполнено ни одного действия.

2 Выберите необходимое меню.

Для iPod:

PLAYLIST ↔ ARTISTS ↔ ALBUMS ↔ SONGS ↔ GENRES ↔ COMPOSER ↔ (возврат на начало)

Для проигрывателя D.:

PLAYLIST ↔ ARTIST ↔ ALBUM ↔

GENRE ↔ TRACK ↔ (возврат на начало)

3 Подтвердите выбор.

• Для возврата в предыдущее

меню нажмите ▲.

• Если выбрана дорожка, воспроизведение начинается автоматически.
• Удерживая ▼◀/▶▶, можно пропустить сразу 10 элементов.

	Пауза или останов воспроизведения• Для возобновлениявоспроизведения нажмите еще раз.
	Нажать: Выбор дорожекУдерживать: Назад или быстраяперемотка вперед подорожке

После нажатия нажмите следующие кнопки для выполнения следующих операций...

	ONE RPT:Функционирует аналогично “Repeat One” или “Режим повтора → Один трек”.ALL RPT:Функционирует аналогично “Repeat All” или “Режим повтора → Все”.
12 RND	ALBM RND*:Функции, аналогичные функции “Shuffle Albums” проигрывателя iPod.SONG RND/RND ON:Функционирует аналогично “Shuffle Songs” или “Произв. Воспроизв. → Включить”.

• Чтобы отключить повторное или произвольное воспроизведение, выберите "RPT OFF" или "RND OFF."
  * iPod: Только при выборе значения "ALL" в элементе "ALBUMS" главного меню "MENU".

Прослушивание с других внешних компонентов

К расположенному сзади разъему устройства автоматической смены компакт-дисков можно подключить внешнее устройство с помощью коммуникационного адаптера KS-U57 (не входит в комплект поставки) или дополнительного адаптера входа KS-U58 (не входит в комплект поставки).

Подготовка:

Убедитесь в том, что для настройки внешнего входа выбрано значение "EXT IN" (см. стр. 24).

① Выберите "EXT IN".
② Включите подключенное устройство и начните воспроизведение звука с его помощью.
③ Настройте громкость.
4 Настройка необходимого звука (см. стр. 22).

Концептуальная схема подключения внешних устройств

- Информацию о подключении см. в Руководство по установке/подключению (в отдельном издании).
    K[": Адаптер (приобретается отдельно)"]

Выбор запрограммированного режима звучания — C-EQ

① Вход в режим настройки функций.
② Выберите запрограммированный режим звучания.

Индикатор (для)	BAS TRE LOUD(низкие частоты)	(верхние частоты)	(громкость)
USER (Бемольный звук) 00	00 OFF
ROCK (Музыка в стиле рок или диско)	+03 +01 ON
CLASSIC (Классическая музыка)	+01 -02 OFF
POPS (Легкая музыка) +04	+01 OFF
HIP HOP (Музыка в стиле фанк или рэп)	+02 00 ON
JAZZ (Джазовая музыка) +	+02 +03 OFF

Настройка звучания

1

2 Настройте уровень.

[Смена]

BAS*1 (низкие частоты)Настройте низкие частоты.	от -06 до +06
TRE*1 (верхние частоты)Настройте верхние частоты.	от -06 до +06
FAD*2 (микшер)Настройка баланса передних и задних динамиков.	от R06 до F06
BAL (баланс)Настройка баланса левых и правых динамиков.	от L06 до R06
LOUD*1 (громкость)Увеличьте низкие и высокие частоты для получения хорошо сбалансированного звучания при низком уровне громкости.	LOUD ON илиLOUD OFF
VOL.A*3 (настройка громкости)Настройка и сохранение самонастраиваемого уровня громкости для каждого источника в сравнении с уровнем громкости FM.	от -05 до +05
VOL (громкость)Настройте громкость.	от 00 до 30(или 50)*4

*1 При настройке верхних и нижних частот или громкости выполненная настройка сохраняется для текущего выбранного режима звучания (C-EQ), включая режим "USER" (пользовательский).

*2 При использовании системы с двумя динамиками установите для уровня баланса значение "00".

*3 Для источника FM настройка невозможна. Появляется надпись "FIX".

*4 В зависимости от настройки регулятора усиления. (Подробнее см. на стр. 24).

Общие настройки — PSM

Можно изменять параметры PSM (предпочтаемый режим настройки), которые перечислены в таблице ниже.

1 Войдите в настройки PSM.

[Удерживать]

2 Выберите параметр PSM.

3 Выберите или настройте выбранный элемент PSM.

[Смена]

4 Повторите действия 2 и 3 для настройки других параметров PSM, если необходимо.
5 Завершите процедуру.

SEL

Индикация Элементы Настройки, [страница для справки]
DEMOДемонстрация функцийдисплея	• DEMO ON [Поумолчанию]• DEMO OFF	: Если в течение 20 секунд не будет выполнено операций, начнется демонстрация функций дисплея, [5].: Отмена.
CLOCK HНастройка часа	0 – 23 (1 – 12)[По умолчанию:0 (0:00)]	: Описание настройки см. на стр. 5.
CLOCK MНастройка минуты	00 – 59[По умолчанию:00 (0:00)]	: Описание настройки см. на стр. 5.
24H/12HФормат отображениявремени	• 12H• 24H [Поумолчанию]	: Описание настройки см. на стр. 5.
CLK ADJНастройка часов	• AUTO [Поумолчанию]• OFF	: Встроенные часы автоматически настраиваются с помощью данных CT (время на часах) в сигнале RDS.: Отмена.
AF-REG*1Прием на альтернативныхчастотах/приемрегиональных передач	• AF [По умолчанию]• AF REG• OFF	: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию или службу (программа может отличаться от принимаемой в текущий момент программы), [11, 19].: Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.: Отмена (нельзя выбрать, если для “DAB AF” установлено значение “AF ON”).
PTY-STBYРезервный PTY	OFF [По умолчанию],кодов PTY (см. стр. 10)	: Включение функции резервного приема PTY с помощью одного из кодов PTY, [11, 19].
TA VOLГромкость передачисообщений о движении надорогах	VOL 15 [Поумолчанию]	: VOL 00 – VOL 30 или 50^* ^2 , [11].

Продолжение не следующей странице

Индикация Элементы Настройки, [страница для справки]
P-SEARCH*1Поиск программ	• ON• OFF [По умолчанию]	: Активация поиска программы, [11].: Отмена.
DAB AF*3Поиск альтернативной частоты	• AF ON [По умолчанию]• AF OFF	: Отслеживание программы среди служб DAB и радиостанций FM RDS, [19].: Отмена.
DIMMER • ON		: Затемнение подсветки дисплея.: Отмена.
TELОтключение звука телефона	• MUTING1/MUTING2• OFF [По умолчанию]	: Выберите любой из параметров, обеспечивающий отключение звука воспроизведения при использовании сотового телефона.: Отмена.
SCROLL*4	• ONCE [По умолчанию]• AUTO• OFF	: Однократная прокрутка информации дорожки.: Повторная прокрутка (через 5-секундные интервалы).: Отмена. (Независимо от настройки прокрутку экрана можно осуществлять, удерживая нажатой кнопку DISP).
EXT IN*5Ввод внешних сигналов	• CHANGER [По умолчанию]• EXT IN	: Использование устройства автоматической смены компакт-дисков JVC, [18], тюнер DAB JVC, [19] или проигрывателя Apple iPod/JVC D., [20].: Для использования какого-либо другого внешнего устройства, за исключением указанного выше, [21].
TAG DISPОтображение тегов	• TAG ON [По умолчанию]• TAG OFF	: Отображение метки во время воспроизведения дорожек MP3 или WMA.: Отмена.
AMP GAINРегулятор усиления	• LOW PWR• HIGH PWR [По умолчанию]	: VOL 00 – VOL 30 (Выберите этот параметр, если максимальная мощность динамика меньше 50 Вт, для предотвращения их повреждения.): VOL 00 – VOL 50
IF BANDФильтр промежуточной частоты	• AUTO [По умолчанию]• WIDE	: Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций.(Сопровождается потерей стереоэффекта).: Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.

*1 Только для запрограммированных радиостанций RDS FM.

*2 В зависимости от настройки "AMP GAIN".

*3 Отображается только при подключении тюнера DAB.

*4 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее.

*5 Отображается только тогда, когда выбран один из следующих источников—FM, AM или DISC.

Меню "Setup" для DVD-диска

Эти операции можно выполнять на мониторе с помощью пульта дистанционного управления.

① Вход в меню настройки DVD во время останова.

② Выберите меню.

③ Выберите элемент для настройки.

4 Выберите параметр.

Для возврата на стандартный экран

SETUP

Меню Элемент Настройка
ЯЗЫК	МЕНЮ ЯЗЫКОВ Выбор исходного языка для меню диска. См. также раздел "Коды Языков" на стр. 27.
	ЯЗЫК ДЛЯ ОЗВУЧИВАНИЯ	Выбор исходного языка звучания. См. также раздел "Коды Языков" на стр. 27.
	СУБТИТРЫ Выбор исходного языка субтитров или удаление субтитров (ВЫКЛЮЧЕНО). См. также раздел "Коды Языков" на стр. 27.
	ЯЗЫК НА ЗКРАНЕ Выбор языка для отображения на экране.
ИЗОБРАЖЕНИЕ	ТИП МОНИТОРА Выбор типа монитора для просмотра широкоэкранного изображения на мониторе.16:94:3 ПОЧТОВЫЙ ЯЩИК 4:3 PAN SCAN
	ПОЗИЦИЯ OSD Выбор положения строки состояния на мониторе.• 1: Самое высокое положение• 2: Самое низкое положение (пропадают инструкции под меню настройки DVD).

Меню Элемент Настройка

АУДИО	ЦИФРОВОЙ АУДИО ВЫХОД	Выбор формата сигнала, поступающего от терминала DIGITAL OUT (оптический).•ТОЛЬКО PCM: Выберите для усилителя или декодера, не совместимого с Dolby Digital, DTS или MPEG Audio, или при подключении записывающего устройства.•DOLBY DIGITAL/PCM: Выберите для усилителя или декодера, совместимого с Dolby Digital.•STREAM/PCM: Выберите для усилителя или декодера, совместимого с Dolby Digital, DTS и MPEG Audio.
	СМЕШЕНИЕ При воспроизведении многоканального диска этот параметр влияет на сигнал разъемов LINE OUT (и терминала DIGITAL OUT, если для параметра “ЦИФРОВОЙ АУДИО ВЫХОД” выбрано значение “ТОЛЬКО PCM”).•DOLBY SURROUND: Выберите для получения многоканального объемного звучания при подключении усилителя, совместимого с Dolby Surround.•CTEPEO: Обычно выбирается данный режим.
	СЖАТИЕ ДИН. ДИАПАЗОНА	Можно наслаждаться мощным звуком при низком и среднем уровне громкости во время воспроизведения программного обеспечения Dolby Digital.•ABTO: Выберите, чтобы применить действия к программному обеспечению многоканального кодирования (за исключением одноканального и двухканального программного обеспечения).•ВКЛЮЧЕНО: Выберите для постоянного использования этой функции.

Выходные сигналы, поступающие от терминала DIGITAL OUT

Выходные сигналы различаются, в зависимости от значения параметра “ЦИФРОВОЙ АУДИО ВЫХОД”, указанного в меню настройки (см. выше).

ЦИФРОВОЙ АУДИО ВЫХОД	Тип диска
	STREAM/PCM DOLBY DIGITAL/PCM ТОЛЬКО PCM
DVD 48 кГц, 16/20/24-6ит линейный PCM	48 КГц, 16-6ит линейный стерео PCM
96 кГц, линейный PCM
с DTS Поток бит DTS 48 КГц, 16-6ит линейный стерео PCM
с Dolby Digital	Поток бит Dolby Digital		48 КГц, 16-6ит линейный стерео PCM
с MPEG Audio Поток бит MPEG	48 кГц, 16-6ит линейный PCM
Audio CD, Video CD	44,1 кГц, 16-6ит линейный стерео PCM /48 КГц, 16-6ит линейный стерео PCM
Audio CD с DTS	Поток бит DTS 44,1 кГц, 16-6ит линейный стерео PCM
MP3/WMA	32/44,1/48 кГц, 16-6ит линейный PCM

Коды Языков

Код Язык	Код Язык Код	Язык Код Язык
AA Афарский GL Галисийский MK Македонский SO Сомали
AB Абхазский GN Гуарани ML Малайлам SQ Албанский
AF	Африкаанс GU	Гуярати MN	Монгольский SR		Сербский
AM	Амхарский	HA	Хауса	МО	Молдавский	SS
AR	Арабский	HI	Хинди	MR	Маратхи	ST
AS	Ассамский	HR	Хорватский	MS	Малайский (MAY)	SU
AY	Аймара	HU	Венгерский	MT	Мальтийский	SW
AZ	Азербайджанский	HY	Армянский	MY	Бирманский	TA
BA	Башкирский	IA	Интерлингва	NA	Науруанский	TE
BE	Белорусский	IE	Интерлингва	NE	Непальский	TG
BG	Болгарский	IK	Инупиак	NO	Норвежский	TH
BH	Бихарийский	IN	Индонезийский	OC	Окитан	TI
BI	Бисламийский	IS	Исландский	OM	(Афан) Оромо	TK
BN Бенгальский, бангла	IW Иврит	OR Ория		TL	Тагальский
BO	Тибетский	JI	Идиш	PA	Panjabi	TN
BR	Бретонский	JW	Яванский	PL	Польский	TO
CA	Каталанский	KA	Грузинский	PS	Пашто, пушту	TR
CO	Корсиканский	KK	Казахский	PT	Португальский	TS
CS	Чешский	KL	Гренландский	QU	Кечуа	TT
CY	Валлийский	KM	Камбоджийский	RM	Ретороманский	TW
DZ	Дзонг-кэ	KN	Дравидийский	RN	Курунди	UK
EL	Греческий	KO	Корейский (KOR)	RO	Румынский	UR
EO	Эсперанто	KS	Кашмирский	RW	Кинаруанда	UZ
ET	Эстонский	KU	Курдский	SA	Санскрит	VI
EU	Баскский	KY	Киргизский	SD	Синдхи	VO
FA	Персидский	LA	Латинский	SG	Саньё	WO
FI	Финский	LN	Лингала	SH	Сербо-хорватский	XH
FJ	Фиджи	LO	Лаосский	SI	Сингальский	YO
FO	Фарерский	LT	Литовский	SK	Словацкий	ZU
FY	Фризский LV Латвийский,	латышский	SL	Словенский
GA	Ирландский	MG	Малагасийский	SM	Самоанский
GD	Гаэльский	MI	Маори	SN	Шона

Обслуживание

Очистка разъемов

При частом отсоединении разъемы загрязняются.

Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Влага может конденсироваться на линзе внутри проигрывателя компакт-дисков или DVD-дисков в следующих случаях:

• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля. Конденсация влаги может привести к неисправности проигрывателя компакт-дисков или DVD-дисков. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска из

футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным.

Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворитель (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Диск с наклейкой

Диски с остатками наклейки

Диск с наклеиваемой этикеткой

Доступные символы дисплея

Допустимые символы

Отображение индикаторов

b

bl

b

3

IO

Я

Ё

A

B

C

D

E

F

`

н

б

3

н

Я

Е

А

В

С

Д

Е

F

Дополнительная информация о приемнике

Общие сведения

Включение питания

- Для включения питания приемника также можно использовать кнопку SRC. Если источник готов, воспроизведение также начинается.

Выключение питания

- Если питание отключается во время прослушивания диска, при последующем включении питания воспроизведение диска начнется автоматически.

FM/AM/RDS

Сохранение радиостанций

• Во время поиска SSM...

– Выполняется программирование принимаемых радиостанций для кнопок № 1 (наименьшая частота) – № 6 (наибольшая частота).

– По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную под номером 1.

- При сохранении радиостанций предыдущие запрограммированные радиостанции удаляются, и сохраняются новые радиостанции.

Операции с FM RDS

- Для правильной работы функции сетьотслеживающего приема требуется два типа сигналов RDS—PI (идентификация программы) и AF (альтернативная частота). Если прием указанных данных осуществляется неправильно, функция сетьотслеживающего приема не будет работать.

- Если осуществляется прием сообщений о движении на дорогах с помощью резервного приема ТА, уровень громкости автоматически меняется на запрограммированный (ТА VOL), когда текущий уровень ниже запрограммированного.

- При прослушивании станции АМ режимы резервного приема ТА и резервного приема РТУ будут временно отключены.

- Когда функция приема на альтернативных частотах включена (выбрано AF), автоматически включается сеть-отслеживающий прием. С другой стороны, функцию сеть-отслеживающего приема невозможно отключить, не отключая режим альтернативного приема. (См. стр. 24).

- Дополнительную информацию об услуге RDS см. на стран ице «http://www.rds.org.uk».

Диск

Общие сведения

• В этом руководстве слова “дорожка” и “файл” взаимозаменяемы в случае ссылки на файлы MP3/WMA и их имена.
• На данном приемнике можно воспроизводить диски диаметром 8 см.
• Если на один диск записаны файлы разных типов, данный на данном приемнике будут воспроизводиться только файлы формата звукового компакт-диска (CD-DA).

Установка диска

- Если диск вставлен неправильной стороной, он автоматически извлекается.

Извлечение диска

- Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения. (Воспроизведение диска при этом не начинается).

Воспроизведение диска однократной и многократной записи

• Данное устройство может распознавать до 3 500 файлов (до 250 папок на диске, до 999 файлов в папке).
• Используйте только "завершенные" диски.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Устройство может отображать названия альбомов, имена артистов (исполнителей) и тег (версии 1.0, 1.1, 2.2, 2.3 или 2.4) для файлов.
• Данное устройство может не воспроизводить некоторые диски и файлы с неподходящими характеристиками или режимами записи.
• Для считывания диска многократной записи может потребоваться больше времени.

Воспроизведение диска MP3/WMA

• Максимальное количество символов для названий папок и файлов составляет 25 символов, для информации тега МР3 или WMA – 64 символов.
• Данный приемник может воспроизводить файлы с расширением <.mp3> или <.wma> (не зависит от регистра).
• Данный приемник может обрабатывать только однобайтовые символы. Все остальные символы отображаются неправильно.
• Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах).
  Для файлов, записанных в режиме VBR, по- разному отображается время от начала воспроизведения.
• Данный приемник не может воспроизводить следующие файлы:
  – файлы MP3, закодированные в форматах MP3i и MP3 PRO;
  – файлы МР3, закодированные в формате Layer 1/2;
  – файлы WMA, закодированные в формате “без потерь”, профессиональном и голосовом форматах;
  – файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio;
  – файлы WMA, защищенные от копирования по методу DRM;
  – файлы, содержащие данные, например, WAVE, ATRAC3 и т.д.

Смена источника звука

• При смене источника воспроизведение прекращается (извлечения диска не происходит).
  При повторном выборе “DISC” в качестве источника звука воспроизведение диска начнется с того места, где оно было остановлено.
  Для диска МР3 или WMA воспроизведение начинается с начала последней воспроизводимой дорожки.

DAB

• Даже при сохранении дополнительной службы запрограммировать можно только основную службу DAB.
• При сохранении новой службы DAB с тем же запрограммированным номером происходит удаление ранее запрограммированной службы DAB.

Проигрыватель iPod® или D.

- При включении этого устройства проигрыватель iPod или D. заряжается через него.

• При подключении проигрывателя iPod или D. все операции из проигрывателя iPod или D. запрещаются. Все операции выполняйте с устройства.
• Текстовая информация может отображаться неправильно.
• Если текстовая информация содержит более 8 символов, она прокручивается на дисплее (см. также стр. 24). Это устройство может отображать до 40 символов.

Примечание:

При управлении проигрывателем iPod или D. некоторые операции могут выполняться неправильно. В этом случае см. веб-узел компании JVC:

Для пользователей iPod: http://www.jvc.co.jp/english/car/support/ks-pd100/index.html

Для пользователей проигрывателя D.: http://www.jvc.co.jp/english/car/support/ks-pd500/index.html

Общие настройки — PSM

- Если для элемента “AMP GAIN” настройка “HIGH PWR” меняется на “LOW PWR” и при этом для уровня громкости установлено значение больше “VOL 30”, приемник автоматически меняет уровень громкости на “VOL 30”.

Меню "Setup" для DVD-диска

• Если на диске нет записи для выбранного языка, автоматически будет использоваться исходный язык. Кроме того, для некоторых дисков первоначальные настройки языка не будут работать в соответствии с настройкой из-за внутреннего программирования дисков.
• При выборе элемента “16:9” для изображения с форматом 4:3 происходит преобразование его ширины, и изображение слегка изменяется.
• Даже при выбранном параметре “4:3 PAN SCAN” для некоторых DVD-дисков размер экрана может быть “4:3 ПОЧТОВЫЙ ЯЩИК”.

Значки на экране

При воспроизведении на мониторе могут временно появляться следующие значки:

DVD: Отображается в начале демонстрации изображения, содержащего:

: Субтитры на нескольких языках

: Звукозаписи на нескольких языках

: Несколько углов обзора

: Воспроизведение

II : Пауза

: Для дисков DVD/VCD: Медленное воспроизведение

: DVD: Обратное медленное воспроизведение

: Поиск вперед

: Поиск назад

О звуках, воспроизводимых через задние терминалы

• Через аналоговые терминалы (выход для динамиков/LINE OUT): передается двухканальный сигнал. При воспроизведении диска с многоканальным кодированием выполняется преобразование многоканальных сигналов. (АУДИО—СМЕШЕНИЕ: см. стр. 26).
• Через терминал DIGITAL OUT (оптический):

Через данный терминал передаются цифровые сигналы (линейный PCM, Dolby Digital, DTS, MPEG Audio). (Более подробную информацию см. стр. 26).

Для воспроизведения многоканального звука Dolby Digital и DTS подключите к данному терминалу усилитель или декодер, совместимый с этими многоканальными источниками и установите правильное значение для параметра "ЦИФРОВОЙ АУДИО ВЫХОД". (См. стр. 26).

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

	Симптомы Способы устранения/Причины
Общие сведения	Не слышен звук динамиков.
	• Проверьте кабели и соединения.
	• Приемник не работает. Перенастройте приемник (см. стр. 2).
FM/AM/RDS	• Автоматическое программирование SSM не работает.			Сохраните радиостанции вручную.
	• Статические помехи при прослушивании радио. Плотно подсоедините антенну.

Симптомы Способы устранения/Причины

Воспроизведение диска	• Диск не воспроизводится. Вставьте диск правильно.
	• Диск не может быть воспроизведен и или извлечен.	• Снимите блокировку с диска (см. стр. 12).• Принудительно извлеките диск (см. стр. 2).
	• Диски однократной и многократной записи не воспроизводятся.• Нельзя пропустить дорожкидисков однократной и многократной записи.	• Вставьте завершенный диск.• Выполните завершение диска в помощью устройства, использованного для записи.
	• Диск не распознается. Принудительно извлеките диск (см. стр. 2).
	• На дисплее появляется надпись “NO DISC”. Вставьте диск правильно.
	• Иногда воспроизводимые с диска звук и изображения прерываются или искажаются.	• Остановите воспроизведение на время езды по неровной дороге.• Смените диск.• Проверьте кабели и соединения.
	• На мониторе не появляется изображение воспроизведения (DVD/VCD).	Неправильно подключен стояночный тормоз. (См. Руководство по установке/подключению).
	• Изображение вообще не появляется на мониторе.	• Правильно подсоедините видеокабель.• Выберите правильный вход на мониторе.
	• На мониторе отсутствуют левый и правый края изображения.	Выбор “4:3 ПОЧТОВЫЙ ЯЩИК” (см. стр. 25).
Воспроизведение МРЗ/WMA	• Диск не воспроизводится. • Смените диск.	• Запишите дорожки на подходящие диски, используя совместимое приложение (см. стр. 4).• Добавьте к именам файлов расширение <.mp3> или <.wma>.
	• Слышен шум. Перейдите к другой дорожке или смените диск. (Не добавляйте расширение <.mp3> или <.wma> к файлам, не являющимся файлами МРЗ/WMA.)
	• На считывание требуется больше времени. Время считывания зависит от степени сложности конфигурации папки или файла. Не используйте слишком сложную иерархию с большим количеством папок.
	• Дорожки невозможно воспроизвести намеченным образом.	Порядок воспроизведения определяется при записи файлов.
	• Время от начала воспроизведения неправильное.	Это иногда происходит во время воспроизведения. Причиной является способ записи дорожек.
	• На дисплее появляется надпись “NO FILES”. Вставьте диск, содержащий дорожки подходящего формата.
	• Не отображаются правильные символы (т.е. название альбома).	Данное устройство может отображать только буквы (верхнего регистра), кириллица, цифры и ограниченное число символов (см. стр. 28).

Симптомы Способы устранения/Причины

Устройство автоматическойсмены компакт-дисков	На дисплее появляется надпись "NO DISC". Вставьте диск в загрузочное отверстие.
	На дисплее появляется надпись "NO MAG". Вставьте загрузочный механизм.
	На дисплее появляется надпись "RESET 8". Правильно подключите приемник к устройствуавтоматической смены компакт-дисков и нажмитекнопку сброса устройства автоматической сменыкомпакт-дисков.
	На дисплее появляется надпись "RESET 1" — "RESET7".	Нажмите кнопку сброса устройства автоматическойсмены компакт-дисков.
	Устройство автоматической смены компакт-дисков не работает.	Перенастройте приемник (см. стр. 2).
DAB	На дисплее появляется надпись "NO DAB". Перейдите в область с более сильным сигналом.
	На дисплее появляется надпись "RESET 08". Правильно подключите устройство к тюнеру DAB ивыполните перенастройку устройства (см. стр. 2).
	Тюнер DAB совсем не работает. Отключите и вновь подключите устройство к тюнеру DABI выполните перенастройку устройства (см. стр. 2).
	На дисплее появляется надпись "ANT NG". Проверьте кабели и соединения.
Проигрыватель iPod или D.	Проигрыватель iPod или D. не включается или неработает.	Проверьте соединительный кабель и подключение.Заменитеаккумуляторную батарею.Обновите версию микропрограммы.
	Кнопки работают не так, как должны. Функции кнопок были изменены. Перед выполнениемоперации нажмите MODE.
	Звук искажается. Отключите эквалайзер на устройстве или напроигрывателе iPod или D.
	На дисплее появляется надпись "NO IPOD" или "NODP".	Проверьте соединительный кабель и подключение.
	Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения.Перезапустите операцию воспроизведения с помощьюпанели управления (см. стр. 20).
	Звук не слышен при подключении с iPod napo. Отключите наушники от iPod napo.
	Звук не слышен.При подключении проигрывателя D. на дисплее появляется сообщение "ERROR 01".	Отключите адаптер от проигрывателя D. Затемподключите его снова.
	На дисплее появляется надпись "NO FILES" или"NO TRACK".	Нет сохраненных дорожек. Импортируйте дорожки впроигрыватель iPod или D.
	На дисплее появляется надпись "RESET 1" —"RESET 7".	Отключите адаптер как от устройства, так и отпроигрывателя iPod или D. Затем подключите его снова.
	На дисплее появляется надпись "RESET 8". Проверьте соединение между адаптером и этимустройством.
	Элементы управления проигрывателя iPod или D.не работают после отключения от устройства.	Выполните сброс проигрывателя iPod или D.

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА	Максимальная выходная мощность:	Передние/Задние: 50 Вт на каждый канал
	Длительная выходная мощность (RMS):	Передние/Задние: 19 Вт на канал в при 4 Ω, от 40 Гц до 20 000 Гц и не более чем 0,8% общего гармонического искажения
	Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
	Диапазон настройки тембра:	Низкие частоты/Верхние частоты: ±10 дБ при 100 Гц/±10 дБ при 10 кГц
	Частотная характеристика: от 40 Гц до 20 000 Гц
	Отношение сигнал/помеха: 70 дБ
	Уровень выходного аудиосигнала:	Цифровой (DIGITAL OUT: оптический):	Длина сигнала: 660 нм
			Уровень выходного сигнала: от -21 дБ мВт до -15 дБ мВт
		Уровень линейного выхода/полное сопротивление:	нагрузка 2,0 В/20 кΩ (полная шкала)
		Импеданс выходного сигнала: 1 кΩ
	Система кодирования цвета: PAL
	Выход видеосигнала (композитный): 1 Vp-p/75 Ω
	Другие терминалы:		Вход рулевого пульта дистанционного управления

БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM1/FM2	от 87,5 МГц до 108,0 МГц
		FM3: от 65,00 МГц до 74,00 МГц
		AM: (СВ) от 522 кГц до 1 620 кГц	(ДВ) от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM	Полезная чувствительность: 11,3 dBf	(1,0 μВ/75 Ω)
		50 дБ пороговая чувствительность: 16,3 dBf	(1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц):	65 дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	30 дБ
	Радиоприемник в диапазоне СВ	Чувствительность/Избирательность:	20 μВ/35 дБ
	Радиоприемник в диапазоне ДВ	Чувствительность:	50 μВ
БЛОК ПРОИГРЫВАТЕЛЯ DVD/КОМПАКТ-ДИСКОВ	Система обнаружение сигнала:	бесконтактное оптическое считывание (полупроводниковый лазер)
	Число каналов: 2 канала (стерео)
	Частотная характеристика:	DVD, fs=48 кГц: от 16 Гц до 22 000 Гц
		DVD, fs=96 кГц: от 16 Гц до 44 000 Гц
		VCD/CD/MP3/WMA: от 16 Гц до 20 000 Гц
	Динамический диапазон: 96 дБ
	Отношение сигнал/помеха: 98 дБ
	Коэффициент детонации: в пределах допусков измерительной		аппаратуры
	Для диска MP3:	Скорость передачи данных:	32 кбит/с – 320 кбит/с
		Частота дискретизации:	48 кГц, 44,1 кГц, 32 кГц
	Для диска WMA:	Скорость передачи данных:	32 кбит/с – 192 кбит/с
		Частота дискретизации:	MPEG-1: 48 кГц, 44,1 кГц, 33 кГц
			MPEG-2: 24 кГц, 22,05 кГц, 16 кГц

ОБЩИЕ ТРЕБОВАНИЯ	Электрическое питание: Рабочее напряжение: постоянное напряжение 14,4 В(допустимо от 11 В до 16 В)
	Система заземления: отрицательное заземление
	Допустимая рабочая температура: от 0°C до +40°C
	Габариты, мм (Ш × В × Г)	Монтажный размер (прибл.): 182 мм × 52 мм × 158 мм
		Размер панели (прибл.): 188 мм × 58 мм × 11 мм
	Масса (прибл.): 1,6 кг (без дополнительных

Конструкция и технические требования могут быть изменены без уведомления.

• Изготовлено по лицензии компании Dolby Laboratories. Долби и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.
• "DTS" и "DTS 2.0 + Digital Out" являются торговыми марками Digital Theater Systems, Inc.
• "DVD Logo" является товарным знаком DVD Format/Logo Licensing Corporation, зарегистрированным в США, Японии и других странах.
• Microsoft и Windows Media являются либо зарегистрированными торговыми марками или торговыми марками корпорации Microsoft в США и/или других странах.
• iPod является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу

JVC
