РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X-Pad Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку изделия торговой марки SVEN!

Перед эксплуатацией устройства внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

РАСПАКОВКА

Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.

СОДЕРЖАНИЕ

RUS 1

1. ОПИСАНИЕ ...... 2
2. МЕРЫ БЕЗОПАСНОСТИ 2
3. КОМПЛЕКТНОСТЬ 2
4. ОСОБЕННОСТИ 2
5. СИСТЕМНЫЕ ТРЕБОВАНИЯ 2
6. ОПИСАНИЕ КОНСТРУКЦИИ 3
7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ 4
8. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ 6
   UKR 7
   ENG 14

1. ОПИСАНИЕ

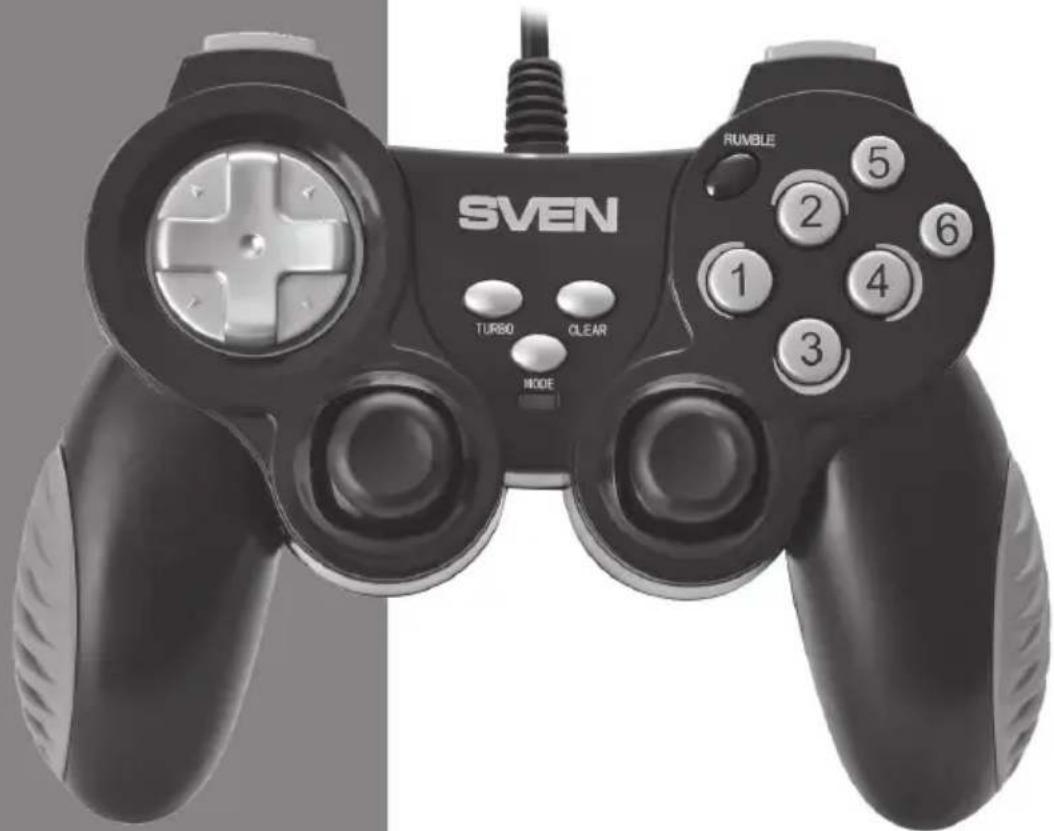

Игровой манипулятор X-Pad можно использовать в разных играх – симуляторах, аркадах, шутерах и т. п. Эффект виброотдачи передает ощущение реалистичности в играх. Резиновые вставки и эргономичная конструкция манипулятора X-Pad повышают точность управления во время игры.

2. МЕРЫ БЕЗОПАСНОСТИ

• Не разбирайте устройство и не ремонтируйте его сами. Обслуживание и ремонт должны производить только квалифицированные специалисты сервисных центров.
• Оберегайте устройство от воздействия повышенной влажности, пыли, сильных магнитных полей, вибрации, высоких температур, едких жидкостей и газов.
• Указания по уходу: для очистки корпуса используйте чистую мягкую ткань. Не используйте для очистки такие растворители, как бензин или спирт, так как они могут повредить поверхность устройства.
• Не роняйте устройство, чтобы не повредить его.

3. КОМПЛЕКТНОСТЬ

• Манипулятор — 1 шт.
• CD-диск с драйверами — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

4. ОСОБЕННОСТИ

• Эргономичный геймпад для игр
• Поддержка: DirectX 7.0 и выше, Windows XP/Vista/7/8
• Интерфейс USB
• Функция виброотдачи для повышения реалистичности
• Функция Turbo для непрерывной стрельбы
  • 4 оси, 8-позиционный джойстик, 2 джойстика-рукоятки и 12 кнопок
• Резиновые вставки для комфортности
• Работа в цифровом и аналоговом режимах

5. СИСТЕМНЫЕ ТРЕБОВАНИЯ

• Свободный USB-порт ПК
• Операционная система Windows XP/Vista/7/8
• DirectX 7.0 и выше

Руководство по эксплуатации

X-PAD

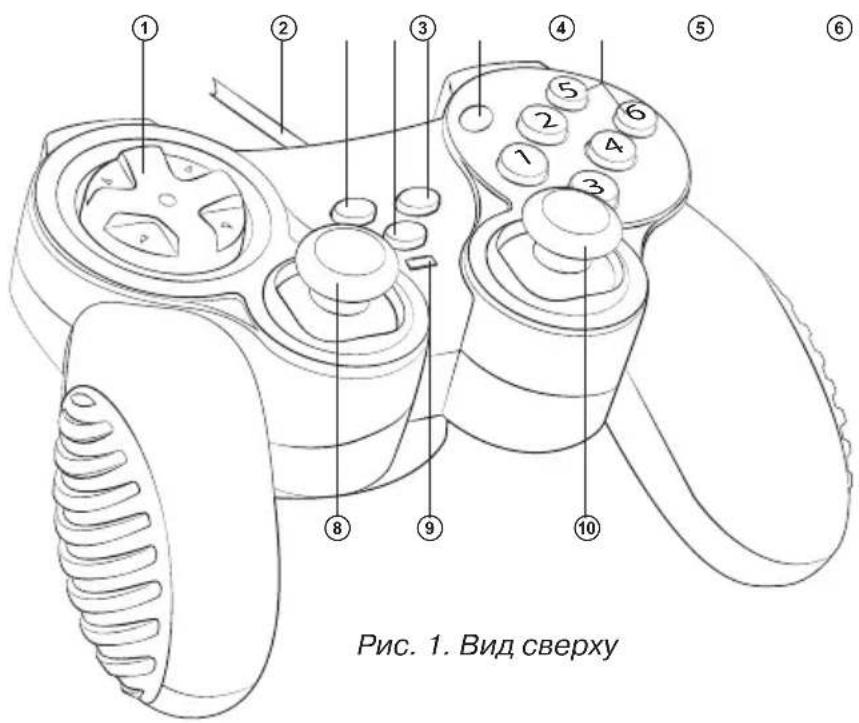

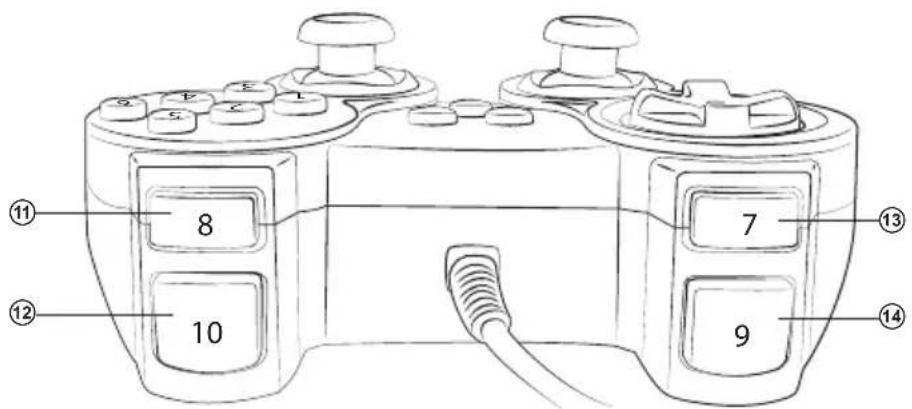

6. ОПИСАНИЕ КОНСТРУКЦИИ

① 8-позиц. джойстик
② Кабель USB
③ TURBO: кнопка для включения режима TURBO
④ MODE: кнопка для переключения режимов
⑤ CLEAR: кнопка для отмены режима TURBO
⑥ RUMBLE: кнопка с подсветкой для включения/выключения режима виброотдачи
⑦ Кнопки 1-6
⑧ Левый джойстик (кнопка 11)
⑨ Индикатор режима MODE
⑩ Правый джойстик (кнопка 12)
⑪ Кнопка 8
⑫ Кнопка 10
⑬ Кнопка 7
⑭ Кнопка 9

7. ПОДКЛЮЧЕНИЕ И ИНСТАЛЛЯЦИЯ

• Подключите манипулятор кабелем USB ② к свободному USB-порту компьютера. При подключении к ПК устройство автоматически определится как игровое устройство и полностью готово к работе. Однако для включения функции виброотдачи необходимо установить драйвер. Так же без драйверов невозможна калибровка второго джойстика.
• Вставьте CD-диск с драйверами в дисковод ПК и запустите программу «setup. exe» для инсталляции драйверов. Для проверки и настройки манипулятора надо выбрать «Start» → «Control Panel» → «Game Controller». На ПК откроется окно «Свойства: PC TWIN SHOCK» (см. рис. 4).

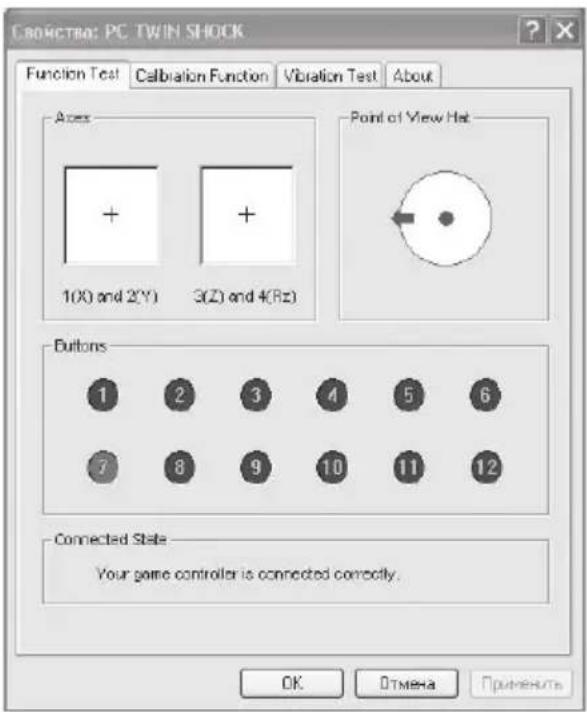

• Кликнув на закладку «Function Test» (рис. 4), можно протестировать оси и кнопки.
• Войдя в закладку «Calibration Function» (рис. 5), откалибруйте все четыре оси.

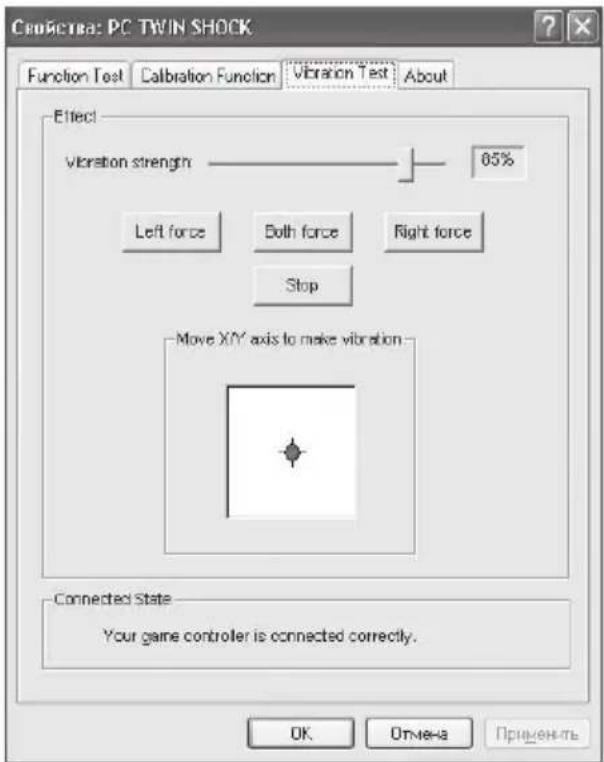

• Выберите закладку «Vibration test» (см. рис. 6) для проверки и настройки функции виброотдачи:

а) передвигая курсор в строке «Vibration strength», мы можем увеличить или уменьшить силу виброотдачи, на рис. 6, например, она составляет 85%;
б) нажимая кнопки «Left force», «Both force» или «Right force», можно проверить функцию виброотдачи на левом, правом или обоих двигателях сразу;
в) после настройки и проверки нажмите на «ОК» (подтвердить) в нижней строке этого окна. Примечание. Функция виброотдачи всегда включена, о чем свидетельствует подсветка кнопки RUMBLE ⑥. При нажатии на эту кнопку функция виброотдачи выключится, и кнопка светиться не будет.

Руководство по эксплуатации

X-PAD

• Переключение режимов.

Устройство может работать в аналоговом и цифровом режимах. Режимы переключаются кнопкой MODE ④, в зависимости от режима меняется цвет светодиода ⑨ с красного на зеленый. В цифровом режиме (светодиод становится зеленым) доступны 2 оси и 10 кнопок, в аналоговом же режиме (светодиод становится красным) доступны все 4 оси и 12 кнопок.

- Функция TURBO (непрерывной стрельбы). Функция Turbo предназначена для имитации многократного нажатия при одноразовом нажатии и содержании любой из кнопок. Для активации функции необходимо нажать любую из кнопок 1-12, потом, удерживая ее, нажать кнопку TURBO ③. После этого кнопка будет работать в TURBO-режиме. Отмена функции TURBO осуществляется так: нажав запрограммированную кнопку с функцией TURBO и удерживая ее, нажать кнопку CLEAR ⑤.

1. РЕШЕНИЕ ВОЗМОЖНЫХ ПРОБЛЕМ

Проблема	Решение
После установки ПО манипулятор не работает.	А. Проверьте, надежно ли кабель манипулятора под-соединен к ПК.Б. Убедитесь, что вы открыли окно «Game Controller», осуществили инсталляцию и нажали кнопку «Confirm» для подтверждения настроек.В. Проверьте, не имеет ли манипулятор конфликтов с другими периферийными устройствами.Г. Перезапустите ПК, если манипулятор еще не работает.
Драйверы не устанавливаются на ПК.	Установите версию DirectX 7.0 или выше.
Аналоговая ось сработала автоматически без вмешательства игрока.	Калибровка манипулятора не отрегулирована или не подтверждена после регулировки.
После подсоединения манипулятора программа драйвера не найдена.	Зайдите в «Мой компьютер» → «Свойства системы» → «Оборудование» → «Диспетчер устройств» и удалите оборудование с меткой «!», отсоедините, а потом опять подсоедините манипулятор к ПК. После этого ПК распознает систему драйвера.
После запуска игры функция виброотдачи включается сама без вмешательства игрока.	Войдите в настройки «Force Feedback» в игре и откалиб-руйте функцию виброотдачи.
В процессе игры функция виброотдачи недостаточна.	Войдите в настройки «Force Feedback» в игре и настрой-те силу виброотдачи.

Если ни один из указанных выше способов не позволяет решить проблему, пожалуйста, обратитесь за профессиональной консультацией в ближайший к Вам сервисный центр. Никогда не пытайтесь ремонтировать изделие самостоятельно.

Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi Гарантийный срок: 12 мес. Срок службы: 2 года. Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Модель: X-PAD
