Тип продукта	Автомобильный стереоприемник
Модель	KD-R807EE
Бренд	JVC
Размеры (Ш x В x Г)	182 мм x 53 мм x 160 мм (1 DIN)
Вес	Прибл. 1,5 кг
Электропитание	12 В постоянного тока (отрицательное заземление)
Максимальная выходная мощность	50 Вт x 4 канала
Выходная мощность RMS	22 Вт x 4 канала (4 Ом, 20 Гц – 20 кГц, 1% THD)
Форматы воспроизведения	CD, CD-R/RW, MP3, WMA
Диапазоны тюнера	FM, AM
Диапазон частот FM	87,5 – 108,0 МГц
Диапазон частот AM	531 – 1611 кГц
Аудиовходы	Передний AUX (3,5 мм), задний линейный вход (RCA)
Аудиовыходы	Передний/задний предусилитель (2 В RMS), предусилитель сабвуфера
USB-порт	Передний USB (зарядка 1,5 А)
Эквалайзер	Трехполосный эквалайзер (Низкие, Высокие, Средние) с 7 предустановками
Дисплей	Многоцветный ЖК-дисплей с белыми/янтарными клавишами
Пульт дистанционного управления	В комплекте (проводной или беспроводной, см. руководство)
Bluetooth	Отсутствует в данной модели
Вход управления с рулевого колеса	Совместим с дополнительным адаптером (не входит в комплект)
Номинал предохранителя	10 А (ножевой тип)
Обслуживание	Чистите переднюю панель мягкой сухой тканью; избегайте растворителей
Безопасность	Перед установкой отключите отрицательную клемму аккумулятора
Ремонтопригодность	Стандартный размер DIN; обслуживание квалифицированным специалистом
Дополнительные функции	Отображение часов, CD-текст, случайное/повторное воспроизведение

Часто задаваемые вопросы - KD-R807EE JVC

Как установить часы на JVC KD-R807EE?

Нажмите и удерживайте кнопку Menu, пока не начнет мигать индикация часов. Используйте ручку Volume для настройки часов и минут, затем снова нажмите Menu для подтверждения.

Можно ли подключить смартфон через USB?

Да, передний USB-порт поддерживает воспроизведение файлов MP3/WMA и зарядку большинства смартфонов (до 1,5 А). Однако прямая потоковая передача музыки через USB не поддерживается; используйте AUX.

Почему нет звука из динамиков?

Проверьте, что устройство правильно заземлено, предохранитель цел и громкость не установлена на 0. Также убедитесь, что провода динамиков не замкнуты и не отсоединены.

Как сбросить устройство?

Нажмите кнопку Reset острым предметом (например, кончиком ручки), расположенную на передней панели. Это восстанавливает заводские настройки и очищает ошибки.

Есть ли у KD-R807EE Bluetooth?

Нет, эта модель не имеет функции Bluetooth. Используйте вход AUX для внешних источников звука.

Какова максимальная емкость USB-накопителя?

Устройство поддерживает USB-накопители до 32 ГБ с форматированием FAT32. Накопители большего объема могут не распознаваться.

Как настроить эквалайзер?

Нажимайте кнопку Sound для переключения между Низкими, Высокими и Средними. Вращайте ручку Volume для регулировки каждой полосы. Также доступны предустановленные режимы эквалайзера через Menu.

Можно ли использовать адаптер управления с рулевого колеса?

Да, KD-R807EE совместим с дополнительными адаптерами управления с рулевого колеса. Обратитесь к руководству вашего адаптера для получения инструкций по подключению.

На дисплее отображается 'Error 3'. Что это значит?

Error 3 означает проблему загрузки или чтения диска. Попробуйте извлечь и вставить диск заново. Если проблема сохраняется, очистите диск или используйте заведомо исправный CD.

Каковы размеры для установки?

Устройство имеет стандартный размер 1 DIN: ширина 182 мм, высота 53 мм, глубина 160 мм. В комплекте установочная гильза и декоративное кольцо.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KD-R807EE JVC

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше устройство

Для получения информации о перезагрузке Вашего устройства обратитесь на соответствующую страницу

Повторно налаштуйте систему

В соответствии с законом Российской Федерации "О защите прав потребителей" срок службы (годности) данного товара "по истечении которого он может представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде" составляет семь (7) лет со дня производства. Этот срок является временем, в течение которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкции по эксплуатации данного товара, проводя необходимое обслуживание, включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.

Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.

Срок службы (годности), кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности, гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ИНСТРУКЦІЇ

GET0601-001B

[EE]

Благодарим Вас за приобретение изделия JVC.

Перед тем, как приступить к эксплуатации, пожалуйста, внимательно прочитайте все инструкции с тем, чтобы полностью изучить и обеспечить оптимальную работу этого устройства.

ВАЖНО ДЛЯ ЛАЗЕРНОЙ АППАРАТУРЫ

1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2. ПРЕДУПРЕЖДЕНИЕ: Не открывайте верхнюю крышку. Внутри устройства нет частей, которые пользователь может отремонтировать. Ремонт должен осуществляться квалифицированным обслуживающим персоналом.
3. ПРЕДУПРЕЖДЕНИЕ: В открытом состоянии происходит видимое и/или невидимое излучение лазера класса 1М. Не смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА, РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ УСТРОЙСТВА.

CAUTIONVISIBLE AND/ORINVISIBLE CLASS 1MLASER RADIATIONWHEN OPEN, DO NOTVIEW DIRECTLY WITHOPTICAL INSTRUMENTS,EC60825-1:2001(ENG)

ATTENTIONRAYONNEMENT LASERVISIBLE ET/OUINVISIBLE DE CLASSE1M UNE POIS OUVERT,NE PAS REGARDERDIRECTMENT AVECDES INSTRUMENTSOPTIQUES, (IRA)

AV/OSRADJACIÓN LASERDE CLASE 1MVISIBLE Y/O INVISIBLECUANDO ESTABIERTO, NO MIRARDIRECTAMENTECON INSTRUMENTALÓPTICO, (ESP)

VARNINGSYNLIG OCH/ELLERSYNLIGLASERSTRÁLNING,KLASS 1M, NÁR DENNADEL ÁR ÓPPNAD,BETRAKTA EJSTRALEN MED OPTISKAINSTRUMENT, (SWE)

注意ここを聞くと可視及び/または不可視のクラス 1Mレーザー数転が出ます。光学装置で直接見ないでください。(JPN)

CAUTIONVISIBLE AND/ORINVISIBLE CLASS KLASER RADIATIONWHEN OPEN.DO NOT STAREINTO SEMFDA 21 CFR(ENG)

[только Европейский Союз]

Температура внутри автомобиля...

Если Вы припарковали Ваш автомобиль на длительное время в жаркую или холодную погоду, перед тем, как включать это устройство, подождите до тех пор, пока температура в автомобиле не придет в норму.

Предупреждение:

Если данное устройство используется во время поездки на автомобиле, следует, не отвлекаясь, следить за дорогой, иначе может произойти дорожно-транспортное происшествие.

Для Вашей безопасности...

• Не повышайте слишком сильно громкость, поскольку в результате этого заглушаются внешние звуки, что делает опасным управление автомобилем.
• Остановите автомобиль перед тем, как выполнять любые сложные операции.

Внимание:

Если температура внутри автомобиля ниже 0°C, функции анимации и прокрутки текста будут приостановлены, чтобы предотвратить появление "смазанного" изображения на дисплее. На дисплее появляется надпись LT Когда температура повысится до нормального рабочего значения, эти функции опять будут работать.

Предостережение, касающееся настройки громкости:

По сравнению с другими источниками воспроизведения цифровые устройства (CD/USB) создают незначительный шум. Уменьшите громкость перед воспроизведением, чтобы предотвратить повреждение динамиков из-за внезапного повышения уровня громкости на выходе.

Отсоединение панели управления

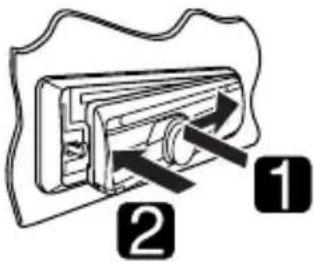

Подключение панели управления

Как перенастроить Ваше устройство

- Запрограммированные настройки будут также удалены (за исключением зарегистрированного устройства Bluetooth, см. стр. 15 и 16).

Принудительное извлечение диска

• Можно принудительно извлечь загруженный диск, даже если он заблокирован. Сведения о блокировке/разблокировке диска см. на стр. 12.
• Будьте осторожны, не уроните диск при извлечении.
• Если это не поможет, попробуйте перенастроить приемник.

Как пользоваться данным руководством:

• указывает, что необходимо повернуть ручку управления, чтобы сделать выбор, после чего нажать на нее для подтверждения выбора.
• < > обозначает доступные элементы, настройки или операции в меню .

Доступные символы дисплея

Данный приемник может отображать символы латинского алфавита (A - Z, a - z), кириллицу, числа и символы (см. ниже).

Эти символы также применяются для отображения различной информации на дисплее.

Символы верхнего регистра (Кириллица)

Символы нижнего регистра (кириллица)

Подготовка

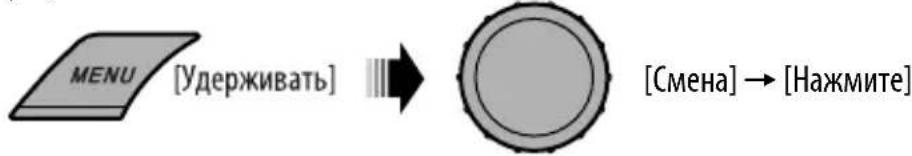

Отмена демонстрации функций дисплея и настройка часов

• См. также стр. 24.

1	[IMAGE]	Включение питания.
2	держивать]жать и удерживать до 1 пор, пока не появится нвное меню.мена] → [Нажмите]Повторить эту процедуру.	Отмена демонстрации функций дисплеяВыберите, затем .Настройка часов• Выберите, затем .Настройте час, затем нажмите один раз диск управления для настройки минут.• Выберите <24H/12H> (час), затем <24Hours> или <12Hours>.• Для возврата в предыдущее меню нажмите BACK.• Для выхода из меню нажмите DISP или MENU.

Изменение отображаемой информации и оформления

Если питание выключено: просмотр текущего времени на часах

Например: когда в качестве источника звука выбран тюнер

Исходный рабочий дисплей

Отображение измеренного уровня громкости (см. на стр. 26)

СОДЕРЖАНИЕ

Отсоединение панели управления.... 3

Подключение панели управления 3

Как перенастроить ваше устройство 3

Принудительное извлечение диска.... 3

ВВЕДЕНИЕ

Подготовка 4

ОПЕРАЦИИ

Основные операции 6

• Использование панели управления 6
• Использование пульта дистанционного управления (RM-RK50).... 7

Прослушивание радио.... 9

Операции с дисками ....12

Операции с устройством USB....13

Использование устройств Bluetooth ......14

• Первое подключение устройства Bluetooth 15
• Использование сотового телефона Bluetooth 17
• Использование аудиопроигрывателя Bluetooth.... 19

ВНЕШНИЕ УСТРОЙСТВА

Прослушивание проигрывателя iPod или iPhone ....20

Прослушивание с других внешних устройств 22

НАСТРОЙКИ

Выбор запрограммированного режима звучания....23

Операции с меню ....24

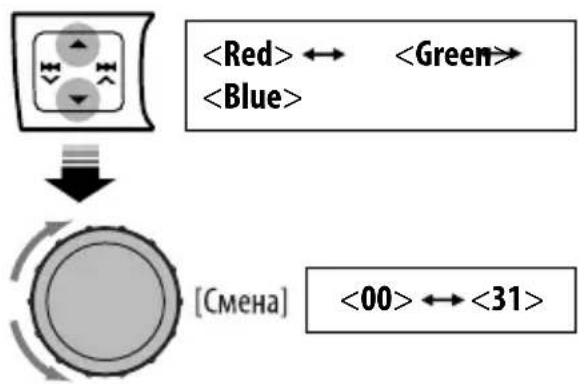

• Создание собственного цвета—User Color 28
• Настройка времени для регулятора света 29
• Изменение настроек Bluetooth 30

СПРАВОЧНАЯ ИНФОРМАЦИЯ

Дополнительная информация о приемнике....32

Устранение проблем....37

Обслуживание ....41

Технические характеристики ....42

Основные операции

Использование панели управления

1 • FM/AM/FM-LOW: Выбор запрограммированной радиостанции. - CD/USB FRONT/USB REAR: Выберите папку. - BT FRONT/BT REAR (телефон): Настройка громкости микрофона (во время телефонного разговора). - BT FRONT/BT REAR (воспроизведение звука) *2: Поиск группы/папки. 2 • Включение питания. - Ослабление звука (при включенном питании). - Выключение питания [Удерживать]. - BT FRONT/BT REAR (телефон): Переключение устройства разговора во время телефонного разговора.

3 Выберите источник.

FM → CD *3 → USB FRONT *3/iPod FRONT *3/BT FRONT *3,*4 → USB REAR *3/iPod REAR *3/BT REAR *3,*4 → AUX IN *4 → AM *4 → FM-LOW → (возврат в начало)

4 • Ввод списка.

• Переход к настройке меню [Удерживать].

- iPod FRONT/iPod REAR: Перейдите в главное меню.

5 • Переход на экран "Call Menu". - Вызов запрограммированного метода [Удерживать]. (См. стр. 30.) • BT FRONT/BT REAR (телефон):

– Ответ на входящий вызов.

– Завершение вызова [Удерживать].

6 Загрузочный отсек

7 Окно дисплея

8 Извлечение диска

9 • Включение или выключение функции резервного приема ТА.

• Переход в режим поиска PTY [Удерживать].

10 Вход USB (универсальная последовательная шина)

11 Отсоединение панели.

12 • FM/AM/FM-LOW: Поиск радиостанции.

- CD/USB FRONT/USB REAR/iPod FRONT/iPod REAR: Выберите дорожку.

- BT FRONT/BT REAR (воспроизведение звука): Прокрутка назад/прокрутка вперед.

13 Изменение отображаемой информации.

¹ - ⁴ : См. стр. 7.

14 • Возврат к предыдущему меню.

- iPod FRONT/iPod REAR: Переключение настройки между и *5 [Удерживать].

- BT FRONT/BT REAR (воспроизведение звука): Приостановка воспроизведения [Нажмите].

15 • Регулировка громкости *или выбор элементов списка [Смена].

- Подтвердите выбор [Нажмите].

- FM/FM-LOW: Переход в запрограммированный режим SSM [Удерживать].

- CD/USB FRONT/USB REAR/iPod FRONT/iPod REAR: Пауза или возобновление воспроизведения *6 [Нажмите].

- BT FRONT/BT REAR (воспроизведение звука): Возобновление воспроизведения *6 [Нажмите].

- CD/USB FRONT/USB REAR/iPod FRONT/iPod REAR/BT FRONT (воспроизведение звука) *2/BT REAR (воспроизведение звука) *2: Введите режим воспроизведения [Удерживать].

16 Телеметрический датчик

17 Дополнительный входной разъем AUX

*1 Известен также как "Диск управления" в данном руководстве.

*2 Для устройств Bluetooth, поддерживающих AVRCP 1.3.

*3 Если эти источники не готовы или не подключены, их невозможно выбрать.

*4 Эти источники невозможно выбрать, если они были запрещены в меню (см. настройку в разделе "Операции с меню" на стр. 28).

*5 Данную функцию можно использовать только в том случае, если для подключенного проигрывателя iPod доступен режим (см. страницы 20 и 35).

*6 Громкость можно настроить во время паузы, если выбранным источником является CD/USB FRONT/USB REAR/iPod FRONT/iPod REAR/BT FRONT/BT REAR.

Прежде чем продолжить воспроизведение, убедитесь в том, что Вы не слишком повысили уровень громкости.

Использование пульта дистанционного управления (RM-RK50)

Установка литиевой батареи-таблетки (CR2025)

Внимание:

• При неправильной замене аккумуляторных батарей существует опасность взрыва. При замене следует использовать батареи того же типа или их эквиваленты.
• Батарейки необходимо предохранять от чрезмерного нагревания, например, воздействия прямого солнечного света, открытого огня и проч.

При уменьшении эффективности пульта дистанционного управления замените батарею.

Перед использованием пульта дистанционного управления выполните следующие действия:

• Направьте пульт дистанционного управления непосредственно на телеметрический датчик приемника.
• НЕ подвергайте телеметрический датчик воздействию яркого света (прямых солнечных лучей или искусственного освещения).

Телеметрический датчик

Продолжение на следующей странице

1 • Включение питания при кратковременном нажатии или ослабление звука при включенном питании.

• Отключение питания при нажатии и удерживании. • Переключение устройства разговора во время телефонного разговора (при кратковременном нажатии).

2 • Смена запрограммированных радиостанций.

- Смена папки MP3/WMA (и WAV для операций с USB).

3 Настройка уровня звука.

4 Осуществляет выбор режима звучания.

5 Осуществляет выбор источника звука.

6 Для мобильного телефона с Bluetooth: — При кратковременном нажатии выполняется ответ на вызов. — При нажатии и удерживании выполняется отказ от вызова.

7 • Поиск радиостанций при кратковременном нажатии.

- Быстрая перемотка дорожки вперед или назад при нажатии и удерживании нажатыми.

- Смена дорожек при кратковременном нажатии.

- Прокрутка назад или вперед для аудиопроигрывателя Bluetooth.

Предупреждение (предотвращение несчастных случаев и повреждений):

• Устанавливайте только аккумуляторную батарею CR2025 или эквивалентную ей.
• Не оставляйте пульт дистанционного управления в местах, подверженных длительному воздействию прямых солнечных лучей (например, на приборной панели).
• Храните аккумуляторную батарею в недоступном для детей месте.
• Не перезаряжайте, не укорачивайте, не разбирайте и не нагревайте батарею, а также не подвергайте ее воздействию огня.
• Не оставляйте аккумуляторную батарею рядом с другими металлическими материалами.
• Не разбирайте аккумуляторную батарею с помощью пинцета или аналогичного инструмента.
• При утилизации батареи или помещении ее на хранение оберните батарею изоляционной лентой и изолируйте ее полюса.

Прослушивание радио

1		Выберите "FM", "AM" или "FM-LOW".
2		Поиск радиостанции—автоматический поиск.При достижении настройки на радиостанцию поиск прекращается. Чтобы остановить поиск, нажмите эту же кнопку еще раз.Также имеется возможность ручного поиска радиостанции—“Manual Search” (Ручной поиск). Удерживайте одну из этих кнопок, пока на дисплее не появится сообщение “M”, а затем нажмите ее еще раз.При приеме стереовещания в диапазоне FM с достаточным уровнем сигнала на экране дисплея загорается индикаторST.Примечание:FM: от 87,5 МГц до 108,0 МГцFM-LOW: от 65,00 МГц до 74,00 МГц

Улучшение приема FM

При слабом стереофоническом радиовещании FM активируйте монофонический режим для лучшего приема.

• Не применимо, если источником является "FM-LOW". • См. также стр. 27.

Прием улучшается, но стереоэффект будет потерян. На экране дисплея загорается индикатор MO

Для восстановления стереоэффекта повторите те же действия и выберите .

Сохранение радиостанций

Автоматическое программирование (FM/FM-LOW) — SSM (Strong-station Sequential Memory — последовательная память для радиостанций с устойчивым сигналом)

Имеется возможность запрограммировать до 12 станций в диапазоне FM и 6 станций в диапазоне FM-LOW.

1 При прослушивании радиостанции перейдите на экран "SSM".

[Удерживать]

2 Выберите диапазон номеров, в котором хотите сохранить радиостанцию.

[Смена]

Автоматически выполняется поиск и сохранение местных FM-радиостанций с наиболее сильными сигналами.

- Чтобы остановить поиск, нажмите |◀◀ ✗▶▶|.

Для сохранения других 6 радиостанций повторите действие 1.

Продолжение на следующей странице

Программирование вручную (FM/AM/FM-LOW)

Имеется возможность запрограммировать до 12 станций в диапазоне FM, 6 станций в диапазоне FM-LOW и 6 станций в диапазоне AM. Напр.: Сохранение FM-радиостанции на частоте 92,5 МГц с номером "4".

1

2 Выбор запрограммированного номера "4".

3

[Удерживать]

Выбор запрограммированной радиостанции

ИЛИ

[Смена] → [Нажмите]

Следующие функции доступны только при прослушивании радиостанций FM Radio Data System.

Поиск программы FM Radio Data System — поиск PTY

Посредством поиска кода PTY можно настроиться на радиостанцию, передающую Вашу любимую программу.

1 Появляется последний

[Удерживать]

выбранный код PTY.

2 Выберите один из предпочитаемых типов программ или укажите код PTY.

[Смена]

3 Запустите поиск любимой программы.

[Нажмите]

Если радиостанция передает в эфир программу того же кода PTY, что был Вами выбран, осуществляется настройка на эту радиостанцию.

Коды PTY

News, Affairs, Info, Sport, Educate, Drama, Culture, Science, Varied, Pop M (музыка), Rock M (музыка), Easy M (музыка), Light M (музыка), Classics, Other M (музыка), Weather, Finance, Children, Social, Religion, Phone In, Travel, Leisure, Jazz, Country, Nation M (музыка), Oldies, Folk M (музыка), Document

Использование функции резервного приема

Резервный прием ТА

Резервный прием ТА позволяет временно переключаться на передачу сообщений о движении на дорогах (ТА) с любого источника, кроме радиостанции АМ и FM-LOW. Громкость устанавливается на запрограммированный уровень ТА, если текущий уровень ниже запрограммированного (см. стр. 27).

Включение функции резервного приема ТА

Индикатор ТР (программа о

движении на дорогах) либо загорается, либо мигает.

• Если индикатор ТР загорается, функция резервного приема ТА включена.
• Если индикатор ТР мигает, функция резервного приема ТА еще не включена. (Это происходит при прослушивании FM-радиостанции без Radio Data System-сигналов, необходимых для резервного приема ТА). Для включения функции приема настройтесь на другую радиостанцию, обеспечивающую соответствующие сигналы. Индикатор ТР прекратит мигать и будет гореть.

Отключение функции резервного приема ТА

Индикатор ТР гаснет.

Резервный прием PTY

Резервный прием PTY позволяет приемнику временно переключаться на любимую программу PTY с любого источника, кроме радиостанции АМ и FM-LOW.

Информацию об активации и выборе предпочитаемого кода PTY для функции

резервного приема PTY см. на стр. 27.

Индикатор PTY либо загорается, либо мигает.

• Если индикатор PTY загорается, функция резервного приема PTY включена.
• Если индикатор PTY мигает, функция резервного приема PTY еще не включена. Для включения функции приема настройтесь на другую радиостанцию, обеспечивающую соответствующие сигналы. Индикатор PTY прекратит мигать и будет гореть.

Для отключения резервного приема PTY

выберите <0ff> для кода PTY (см. стр. 27).

Индикатор PTY гаснет.

- Устройство не будет переключаться на прием сообщений о движении на дорогах (Traffic Announcement) или программу PTY, если для соединения вызова используется "BT FRONT/ BT REAR".

Отслеживание той же программы—сеть-отслеживающий прием

При поездке по региону, где невозможен качественный прием в диапазоне FM, данный приемник автоматически настраивается на другую радиостанцию FM Radio Data System в той же сети, которая может передавать в эфир ту же программу с помощью более сильных сигналов (см. иллюстрацию ниже).

В настройках, установленных на заводе-изготовителе, сеть-отслеживающий прием включен.

Для получения информации об изменении параметров сеть-отслеживающего приема, см. на стр. 27.

Радиовещание программы А в других диапазонах частот (01 – 05)

Автоматический выбор

радиостанции—поиск программы

Обычно при выборе запрограммированного номера устройство настраивает радиостанцию, соответствующую этому номеру.

Если уровень сигналов от запрограммированной радиостанции FM Radio Data System (системы передачи цифровой информации) является недостаточным для качественного приема, данное устройство с помощью данных AF настраивается на другую частоту, по которой может передаваться та же программа, что передает первоначальная запрограммированная радиостанция.

- Настройка устройства на другую радиостанцию с помощью поиска программы занимает некоторое время.

• См. также стр. 27.

Операции с дисками

1

2

Все дорожки будут воспроизводиться последовательно до тех пор, пока не произойдет смена источника или не будет извлечен диск.

Остановка воспроизведения и извлечение

диска

- Отображается надпись "No Disc". Нажмите кнопку SRC для прослушивания другого источника воспроизведения.

Запрещение извлечения диска

Для отмены блокировки повторите эту же процедуру.

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

[Нажмите] Пауза или возобновление воспроизведения.

Для диска MP3/WMA: Выберите папку

[Нажмите] Выберите дорожку [Удерживать] Перемотка дорожки назад или вперед

Выбор дорожки или папки

• Для дисков MP3 или WMA выберите необходимую папку, затем нужную дорожку, повторяя процедуру с диском управления.
• Для возврата в предыдущее меню нажмите BACK.

Выбор режимов воспроизведения

В одно и то же время возможна работа только в одном из следующих режимов воспроизведения.

Переход на экран "PLAYBACK MENU".

[Удерживать]

2

[Смена] → [Нажмите]

Repeat Random

3 [Смена] → [Нажмите]

Repeat	Track:Повтор текущей дорожки
	Folder:Для диска MP3/WMA:Повтор текущей папки
Random	Folder:Для диска MP3/WMA:Произвольное воспроизведение всех дорожек текущей папки, а затем дорожек других папок
	All:Произвольное воспроизведение всех дорожек

• Чтобы отключить повторное или произвольное воспроизведение, выберите "Off".
• Для возврата в предыдущее меню нажмите BACK.

Операции с устройством USB

На устройстве имеется два входных USB-разъема (на панели управления и USB-кабеле на задней панели устройства). Эти два разъема можно использовать одновременно. - К входным USB-разъемам можно также подключить USB-адаптер Bluetooth (KS-UBT1) и/или проигрыватель Apple iPod или iPhone. Подробные сведения об операциях см. на страницах 14 – 21. Данное устройство может воспроизводить дорожки формата MP3, WMA и WAV, сохраненные на запоминающем устройстве USB большой емкости (таком как USB-память, цифровой аудиопроигрыватель, съемный жесткий диск и т. д.).

1			Включение питания.
2			Подключите устройство USB. Все дорожки будут воспроизводиться многократно, пока не произойдет смена источника или устройство не будет отключено.
	— и/или —
		Кабель USB,идущий от задней панели устройства

Если устройство USB подключено...

SRC

Воспроизведение начинается с того места, где оно ранее было остановлено.

- При подключении другого устройства USB воспроизведение начинается с начала.

Останов воспроизведения и отключение устройства USB

Просто выньте его из разъема USB.

- Отображается надпись "No USB". Нажмите кнопку SRC для прослушивания другого источника воспроизведения.

Работать с устройством USB можно таким же образом, как и с папками на диске. (См. стр. 12 и 13.)

- Для прослушивания файлов формата WAV выполните действия с файлами MP3 и WMA, описанные на стр. 12 и 13.

Внимание:

• Не используйте устройство USB, если это может помешать безопасному вождению.
• Когда "Reading" отображается на дисплее: – Не отключайте и не подключайте несколько раз устройство USB. – Не отключайте устройство USB и не подключайте другое устройство USB.
• Не запускайте двигатель автомобиля, если подключено устройство USB.
• Способность приемника воспроизводить файлы зависит от типа устройства USB.
• При работе с некоторыми видами USB-устройств возможна неправильная работа и сбои питания.
• Вам не удастся соединить компьютер со входным USB-разъемом устройства.
• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.
• Электростатический разряд при подключении устройства USB может привести к нарушению воспроизведения устройства. В этом случае отсоедините устройство USB, а затем перенастройте данное устройство и устройство USB.
• Во избежание повреждения не оставляйте устройство USB в автомобиле, не подвергайте его воздействию прямых солнечных лучей или высокой температуры.
• Некоторые виды USB-устройств начинают функционировать только по истечении определенного времени с момента включения питания.
• Время обнаружения и время ответа некоторых устройств USB (например цифрового аудиопроигрывателя, съемного жесткого диска и т. д.) может быть достаточно длительным.
• Дополнительные сведения об операциях с USB-устройствами см. на стр. 33 и 34.

Использование устройств Bluetooth®

Bluetooth®

Bluetooth — это технология мобильной радиосвязи с малым радиусом действия между мобильными устройствами (например сотовыми телефонами), портативными компьютерами и другими устройствами. Соединение и обмен данными между устройствами Bluetooth осуществляется без использования кабелей.

- См. список стран (входит в комплект поставки), в которых возможно использование функции Bluetooth®.

Профили Bluetooth

Данное устройство поддерживает следующие профили Bluetooth:

HFP (Hands-Free Profile — профиль громкой связи) 1.5

OPP (Object Push Profile — профиль пересылки объектов) 1.1

A2DP (Advanced Audio Distribution Profile — профиль расширенного распространения звука) 1.2

AVRCP (Audio/Video Remote Control Profile — профиль удаленного управления звуком и видеоизображением) 1.3

См. также инструкции по эксплуатации, поставляемые с устройством Bluetooth.

Функции

С данного устройства можно выполнять следующие действия с устройствами, поддерживающими технологию Bluetooth:

• Прием вызова
• Выполнение вызова с использованием телефонной книги или журнала вызовов (набранные номера или входящие вызовы) путем набора номера и голосовых команд
• Оповещение о получении короткого текстового сообщения SMS • Воспроизведение звуковых файлов с помощью проигрывателя Bluetooth.

Первое подключение устройства Bluetooth

Подготовка:

• Подключите предоставленный USB-адаптер Bluetooth (KS-UBT1) к одному из входных USB-разъемов устройства.
• Включите функцию Bluetooth на устройстве.

1		Включение питания.
2	UBT1илиабель USB, идущийт задней панелистройства	Подключите USB-адаптер Bluetooth (KS-UBT1).• Может быть обнаружен только один USB-адаптер Bluetooth за один раз.

Из меню можно выполнить следующие операции.

• Сопряжение устройств и удаление сопряжения - Подключение и отключение зарегистрированного устройства Bluetooth (телефон или воспроизведение звука)

→ Выполните следующие операции.

Сопряжение и PIN-код

При первом подключении устройства Bluetooth необходимо выполнить сопряжение приемника и устройства. Сопряжение необходимо для взаимодействия устройств Bluetooth.

Чтобы выполнить сопряжение, возможно, потребуется ввести PIN-код (личный идентификационный номер) подключаемого устройства Bluetooth.

• После установления соединения оно регистрируется в устройстве, даже если выполняется перезапуск устройства. Всего можно зарегистрировать до пяти устройств.
• Одновременно можно подключать только одно устройство в качестве Bluetooth-телефона и одно устройство в качестве аудиоустройства Bluetooth.

1 Выберите .

[Смена] → [Нажмите]

2 Введите PIN-код (Personal Identification Number—личный идентификационный номер) на приемнике.

• Можно ввести любой номер (от 1 до 16 цифр). [По умолчанию: 0000] – Некоторые устройства имеют собственный PIN-код. Введите указанный PIN-код в приемник.

1 Перейдите к положению следующей (предыдущей) цифры.

2 Выбор номера.

[Смена]

3 Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод PIN-кода. 4 Подтвердите ввод.

[Нажмите]

На дисплее появляется надпись "Wait Pair".

3 Используйте устройство Bluetooth для поиска и установления соединения.

На подключенном устройстве введите тот же PIN-код, который был введен для приемника. Появляется надпись "Wait Pair", затем, когда соединение установлено, на дисплее появляется надпись "Pairing OK" или "Connected [имя устройства]". Теперь можно использовать устройство с помощью приемника.

* появляется, когда соединение Bluetooth установлено.

Устройство остается зарегистрированным даже после его отключения. В следующий раз при подключении этого же устройства можно использовать кнопки или (или активируйте ). (См. стр. 30.)

Удаление зарегистрированного устройства

1 Выберите .

[Смена] → [Нажмите]

2 Выберите устройство, которое необходимо удалить.

[Смена] → [Нажмите]

На дисплее появляется надпись "Delete OK?".

3 Удалите выбранный элемент.

[Нажмите]

После удаления устройства на дисплее появляется надпись "ОК".

- Для возврата в предыдущее меню нажмите BACK.

Подключение зарегистрированного устройства

1 Выберите или .

[Смена] → [Нажмите]

2 Выберите устройство, с которым необходимо установить соединение.

[Смена] → [Нажмите]

Появляется надпись "Connecting...", затем, когда устройство подключено, на дисплее появляется надпись "Connected [имя устройства]".

Отключение зарегистрированного устройства

Выберите или .

[Смена] → [Нажмите]

Появляется надпись "Disconnecting", затем, когда устройство отсоединено, на дисплее появляется надпись "Disconnected [имя устройства]".

Использование сотового телефона Bluetooth

Выполнение вызова

1 Переход на экран "Call Menu".

2 Выбор способа выполнения вызова.

[Смена] → [Нажмите]

- "Dialed Calls"*: Отображение списка набранных телефонных номеров. Перейдите к следующему действию.

- "Received Calls"*: Отображение списка принятых вызовов. Перейдите к следующему действию.

- "Missed Calls"*: Отображение списка непринятых вызовов. Перейдите к следующему действию.

- "Phonebook": Отображение имени или телефонного номера в телефонной книге устройства. Перейдите к следующему действию. Информацию о копировании телефонной книги см. на стр. 30 и 31.

- "Dial Number": Отображение экрана "Dial Number". См. раздел "Порядок ввода телефонного номера" далее.

- "Voice Dial" (Доступно, только если подключенный сотовый телефон оснащен системой голосового набора): Произнесите имя (зарегистрированные слова) вызываемого абонента.

* Отображается, только если входящие или исходящие вызовы производились с помощью приемника. Сведения о настройках "Phonebook Select" см. также стр. 31.

3 Выберите имя или телефонный номер для выполнения вызова.

[Смена] → [Нажмите]

- В случае останова или паузы воспроизведения звука при использовании устройства Bluetooth выключите, а затем снова включите приемник.

– Если звук по-прежнему не воспроизводится, подключите устройство еще раз. (См. раздел "Подключение зарегистрированного устройства" в левой колонке.)

Порядок ввода телефонного номера

1 Выбор номера.

[Смена]

Продолжение на следующей странице

2 Перемещение курсора.

3 Повторяйте действия 1 и 2 до тех пор, пока не завершите ввод номера телефона.

4 Подтвердите ввод.

[Нажмите]

Порядок удаления телефонного номера

- Только когда в меню настроек Bluetooth для настройки выбрано значение (см. стр. 31).

1 Переход на экран "Call Menu".

2 Отобразите список телефонных номеров с помощью одного из методов выполнения вызова (см. действие 2 в разделе "Выполнение вызова" на стр. 17).

3 Выберите имя или телефонный номер для удаления.

4 Перейдите на экран "Delete Entries".

5 • Чтобы удалить выбранный элемент, выберите "Delete".

- Чтобы удалить все номера, отображенные в действии 2, выберите "Delete All".

Прием телефонного вызова или завершение разговора

При входящем вызове...

Источник автоматически меняется на "ВТ FRONT/ВТ REAR".

• Дисплей будет мигать синим цветом (см. категорию на стр. 25 для настройки).

Имя (или номер телефона, если определен)

При включенной функции...

Приемник автоматически отвечает на входящие вызовы, см. стр. 30.

- Чтобы ответить на входящий вызов, когда функция отключена:

ИЛИ

[Нажмите]

- Чтобы настроить громкость микрофона во время телефонного разговора:

VOL 30 MIC 01

Эта настройка не влияет на основной уровень громкости. Громкость микрофона можно запрограммировать (см. стр. 30 и 31).

Завершение вызова или отклонение входящего вызова

- Если для настройки установлено значение , приемник отклоняет все входящие вызовы.

Переключение устройства разговора (приемник/сотовый телефон)

Во время телефонного разговора...

После этого продолжайте разговор с помощью другого устройства.

- Набор доступных функциональных возможностей зависит от подключенного устройства Bluetooth.

Получение SMS

При получении сообщения SMS...

Если сотовый телефон поддерживает короткие сообщения SMS и для настройки

установлено значение (см. стр. 30), устройство издает звуковой сигнал, уведомляющий о поступлении сообщения.

• На дисплее появляется надпись "Received Message", и подсветка дисплея становится синей (см. категорию на стр. 25 для настройки).
• Читать, изменять или отправлять сообщения с помощью устройства нельзя.

Использование аудиопроигрывателя Bluetooth

- Функции и отображаемые элементы могут различаться в зависимости от их наличия на подключенном аудиопроигрывателе.

SRC	Выберите “ВТ FRONT” или“ВТ REAR”.Если воспроизведение неначинается автоматически,включите его с помощьюэлементов управленияаудиопроигрывателя Bluetooth.

	[Нажмите] Возобновление воспроизведения *
	[Нажмите] Приостановка воспроизведения *
	Поиск группы/папки *
	[Нажмите] Прокрутка назад прокрутка вперед [Удерживать] Поиск назад/поиск вперед

* Операция может отличаться в зависимости от подключенного устройства.

Выбор режимов воспроизведения

В одно и то же время возможна работа только в одном из следующих режимов воспроизведения.

- Для устройств Bluetooth, поддерживающих AVRCP 1.3.

1 Переход на экран "PLAYBACK MENU".

[Удерживать]

2

[Смена] → [Нажмите]

Repeat ↔ Random

3

[Смена] → [Нажмите]

Repeat	Track: Повтор текущей дорожки
	All: Повтор всех дорожек
	Group: Повтор всех дорожек текущей группы
Random	All: Произвольное воспроизведение всех дорожек
	Group: Произвольное воспроизведение всех дорожек текущей группы

• Чтобы отключить повторное или произвольное воспроизведение, выберите "Off".
• Для возврата в предыдущее меню нажмите BACK.
• По поводу подключения/отключения/удаления зарегистрированного устройства см. также стр. 16, 17.

Информация о Bluetooth:

Дополнительные сведения о функциях Bluetooth можно найти на веб-сайте JVC по адресу: http://www.jvc.co.jp/english/car/ (только веб-сайт на английском языке).

Прослушивание проигрывателя iPod или iPhone

Для источника "iPod FRONT/iPod REAR" предусмотрены два управляющих разъема.

• : управление с устройства.
• : управление с подключенного устройства iPod/iPhone.

Подготовка: Выберите управляющий разъем, или для воспроизведения на проигрывателе iPod:

• Нажмите и удерживайте нажатой кнопку ВАСК.
• Выберите элемент настройки, см. стр. 28.

Операции, описанные ниже, выполняются в режиме .

1	[IMAGE]		Включение питания.
2			Подключите устройство iPod/ iPhone с помощью кабеля USB 2.0 (дополнительная принадлежность для iPod или iPhone).Воспроизведение начинается автоматически.
	[IMAGE]
3			Выбор композиции.

• Когда устройства iPod/iPhone подключаются и к переднему, и к заднему входным USB-разъемам, устройство обнаруживает и осуществляет зарядку только первого подключенного устройства.
• Воспроизведение будет остановлено при отключении проигрывателя iPod или iPhone. Нажмите кнопку SRC для прослушивания другого источника воспроизведения.
• Дополнительную информацию см. в руководстве, поставляемом с проигрывателем iPod или iPhone.

Внимание:

• Не используйте проигрыватель iPod или iPhone, если это может отрицательно повлиять на безопасность вождения.
• Во избежание потери данных убедитесь в том, что создана резервная копия всех важных данных.

Нажатие (или удерживание нажатыми) следующих кнопок позволяет выполнять следующие операции...

	[Нажмите]	Пауза или возобновление воспроизведения.
	[Нажмите][Удерживать]	Выберите дорожкуПеремотка дорожки назад или вперед

Выбор дорожки из меню

1 Перейдите главное меню.

2 Выберите необходимое меню.

[Смена] → [Нажмите]

Playlists ↔ Artists ↔ Albums ↔ Songs ↔ Podcasts ↔ Genres ↔ Composers ↔ Audiobooks

3 Выберите необходимый элемент.

[Смена] → [Нажмите]

• Повторяйте эти действия до тех пор, пока не будет выбрана необходимая дорожка.
• Для возврата в предыдущее меню нажмите ВАСК.

Выбор режимов воспроизведения

1 Переход на экран "PLAYBACK MENU".

[Удерживать]

2

[Смена] → [Нажмите]

Repeat ↔

Random

3

[Смена] → [Нажмите]

Repeat	One : Функции, аналогичные функции"Repeat One" проигрывателя iPod.
	All : Функции, аналогичные функции"Repeat All" проигрывателя iPod.
Random	Song : Функции, аналогичные функции"Shuffle Songs" проигрывателя iPod.
	Album*: Функции, аналогичные функции"Shuffle Albums" проигрывателя iPod.

• Чтобы отключить повторное или произвольное воспроизведение, выберите "Off".
• Функция "Random Album" доступна не для всех устройств iPod. * Работает только при выборе значения "All" для категории "Albums" в главном меню.
• Для возврата в предыдущее меню нажмите BACK.

Прослушивание с других внешних устройств

Ко входному разъему AUX (дополнительный) на панели управления могут подключаться внешние устройства.

Подготовка: Убедитесь в том, что для настройки → выбрано значение , см. стр. 28.

1	SRC	Выберите “AUX IN”.
2	—	Включите подключенное устройство и начните воспроизведение звука с его помощью.
3	[ЗG33] [Смена]	Настройте громкость.
4	—	Настройка необходимого звука (см. стр. 23).

Подключение внешнего устройства к входному разъему AUX

Выбор запрограммированного режима звучания

В меню можно выбрать запрограммированный режим звучания, соответствующий музыкальному жанру.

- Запрограммированное значение для каждого режима звучания см. на стр. 36.

- См. настройки на стр. 25.

Сохранение собственного режима звучания

Можно сохранить настройки в памяти.

1 Выберите .

2 Выберите режим настройки.

3 Выберите диапазон частот.

4 Настройте параметры звука выбранного диапазона частот.

1 Нажимайте ◀◀◀ ▼ / ▶▶▶ I ∧, чтобы настроить частоту.

2 Нажимайте ▲ / ▼, чтобы настроить уровень.

3 Поверните ручку управления, чтобы настроить коэффициент качества (Q-slope).

Параметры звука	Диапазон/элементы для выбора
	Low	Mid	High
Частота 50 Hz	100 Hz200 Hz	0.5 kHz1.0 kHz2.0 kHz	5.0 kHz10.0 kHz15.0 kHz
Уровень –6 до	+6	–6 до+6	–6 до+6
Q Q0.7		Q0.7	Q0.7
	Q1.0	Q1.0	Q1.0
	Q1.4	Q1.4	Q1.4
	Q2.0	Q2.0	Q2.0

5 Повторите действия 3 и 4, чтобы настроить другие диапазоны частот.

6 Сохранение выполненных настроек.

Операции с меню

1 Откройте меню.

2 Выберите необходимый элемент.

[Смена] → [Нажмите]

3 При необходимости повторите действие 2.

• Для подтверждения настройки нажмите диск управления.
• Для возврата в предыдущее меню нажмите ВАСК.
• Для выхода из меню нажмите DISP или MENU.

По умолчанию: Подчеркнуто

Категория Элементы меню Выбираемые настройки, [страница для справки]
DEMO	DEMOДемонстрацияфункций дисплея	• On : Если в течение 20 секунд не будет выполнено операций, начнется демонстрация функций дисплея, [4].• Off : Отмена.
Clock	Clock Display *1	• On : Когда устройство выключено, время постоянно отображается на дисплее.• Off : Отмена; Если устройство выключено, при нажатии “DISP” время отображается примерно в течение 5 секунд.
	Set Clock : Настройка часов, а затем минут, [4].(По умолчанию: 0:00AM)
	24H/12H • 12Hours	• 24Hours : Выберите режим отображения времени [4].
	Clock Adjust *2	• Auto : Встроенные часы автоматически настраиваются с помощью данных CT (время на часах) в сигнале Radio Data System.• Off : Отмена.
EQ	EQEqualizer(эквалайзер)	: Выбор режима звучания, соответствующего музыкальному жанру,[23].Off, User, Rock, Classic, Pops, Hip Hop, Jazz
Color	Color Select Color 01— Color 29,User	: Выберите один из запрограммированных или пользовательских цветов для подсветки дисплея и кнопок (кроме T/P/♂/ATT)(Сведения о настройках цвета в режиме <User> см. на стр. 28 и 29.)
	Menu Color • On	— : Изменение подсветки дисплея и кнопок (кроме T/P/♂/ATT/▲) во время операций с меню, поиска списка и операций с режимами воспроизведения.• Off : Отмена.

*1 Если подача питания не прекращается при выключении зажигания автомобиля, рекомендуется выбрать <0ff> для сохранения заряда аккумулятора автомобиля. *2 Действует только при получении данных СТ.

Категория Элементы меню Выбираемые настройки, [страница для справки]
Color	Ring Color *3	• On	: При поступлении вызова дисплей будет мигать синим цветом.• Цвет дисплея изменится на первоначальный при ответе на вызов или прекращении входящего вызова.При получении устройством короткого сообщения SMS только подсветка дисплея становится синей.• Off	: Отмена.
Audio	Fad/Bal *4, *5Уровень сигнала/баланс	R6 – F6L6 – R6	: Fad: Нажимайте ▲ / ▼, чтобы настроить баланс переднего и заднего динамиков. (По умолчанию: 0):Bal: Нажимайте ◄◀◀ √/ ►▶1 ∧, чтобы настроить баланс левого и правого динамиков. (По умолчанию: 0)
	LoudГромкость	• Loud1/Loud2/Loud3• Off	: Увеличьте низкие и высокие частоты для получения хорошо сбалансированного звучания при низком уровне громкости.• Отмена.
	Volume Adjust Level	-5 —Level +5(По умолчанию:Level 0)	: Запрограммируйте уровень громкости для каждого источника (кроме FM) в соответствии с уровнем громкости FM. Уровень громкости автоматически увеличивается или уменьшается при смене источника.• Перед выполнением настройки выберите источник, который необходимо настроить.• Если в качестве источника выбрано “FM/FM-LOW”, на дисплее появляется надпись “FIX”.
	Subwoofer • LPF/Level	: Нажимайте ◄◀◀ √/ ►▶1 ∧, чтобы выбрать частоту отсечки для низкочастотного динамика.•Off: Все сигналы передаются в низкочастотный динамик.•LPF 55Hz/LPF 85Hz/LPF 120Hz: Частоты выше 55 Hz/85 Hz/120 Hz не воспроизводятся.Поверните диск управления, чтобы настроить уровень выходного сигнала низкочастотного динамика.•отLevel 00 do Level 08 (По умолчанию:Level 04)
	HPFВысокочастотный фильтр	Выберите частоту отсечки для переднего и заднего динамиков. Установите эту настройку в соответствии с настройками LPF.•62Hz/95Hz/135Hz•Off	: Частоты ниже 62 Hz/95 Hz/135 Hz отсекаются.• Все сигналы передаются в передние или задние динамики.
	BeepЗвук нажатия кнопки	•On•Off	: Включение звука нажатия кнопки.• Выключение звука нажатия кнопки.

*3 Отображается только тогда, когда подключен USB-адаптер Bluetooth (KS-UBT1).

*4 При использовании системы с двумя динамиками установите для уровня баланса значение <0>.

*5 Эта настройка не влияет на выходной сигнал сабвуфера.

Продолжение на следующей странице

Категория Элементы меню Выбираемые настройки, [страница для справки]
Audio	Amplifier Gain *6	High PowerLow Power	: Vol 00 – Vol 50: Vol 00 – Vol 30 (Если максимальная мощность динамика меньше 50 Вт, выберите этот параметр, чтобы предотвратить повреждение динамика.)
Display	Dimmer • On	OffAutoTime Set	: Снижается яркость подсветки дисплея и кнопок.: Отмена.: Затемнение дисплея при включении фар. *7: Установка таймера затемнения, [29].Любое время – Любое время (По умолчанию:18–7)
	Level Meter • Meter	1______Meter 2	: Выберите различные виды оформления измерителя уровня, [4].Нажмите кнопку DISP, чтобы отобразить текущее оформление измерителя уровня.
	Scroll *8	Once	: Прокручивает информацию о дорожке только один раз.: Повторение прокрутки (через 5-секундные интервалы).: Отмена.При нажатии кнопки DISP в течение более одной секунды происходит включение функции прокрутки информации на дисплее независимо от имеющейся настройки.
	Tag Display • On	——Off	: Отображение информации о тегах во время воспроизведения дорожек MP3/WMA/WAV.: Отмена.
	LCD Type • Negative	______PositiveAuto	: Режим негативного изображения.: Режим позитивного изображения.: В дневное время *9 будет выбран режим позитивного изображения, а в ночное время *9 -режим негативного изображения.
	Contrast Level 01	— Level 08	: Настройте контрастность изображения, чтобы индикация на экране была видна ясно и четко. (По умолчанию:Level 05)

*6 При выборе , если громкость выше, чем "Vol 30", автоматически устанавливается громкость "Vol 30". *7 Необходимо подключение провода регулятора освещенности. (См. "Руководство по установке/подключению"). *8 Некоторые буквы или символы не будут отображаться правильно (или не будут отображаться) на дисплее. *9 В зависимости от настройки .

Категория Элементы меню Выбираемые настройки, [страница для справки]
Bluetooth	Device (См. настройки на стр. 15 – 17).
	Настройки (См. настройки на стр. 30 и 31).
Tuner	IF BandПолоса промежуточных частот	• Auto : Повышение избирательности тюнера для устранения интерференционных помех от соседних радиостанций.(Сопровождается потерей стереоэффекта).• Wide : Могут возникать интерференционные помехи от соседних радиостанций, но качество звучания при этом не ухудшается и сохраняется стереоэффект.
	AF Regional *10Прием на альтернативных частотах/прием региональных передач	• AF : Если принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию (программа может отличаться от принимаемой в данный момент программы), [11].• AF REG : Загорается индикатор AF.: Асли принимаемые сигналы ослабевают, устройство переключается на другую радиостанцию, передающую в эфир ту же программу.• Загорается индикатор REG.: Отмена.
	P-Search *10Поиск программ	• On : Активация поиска программы, [11].• Off : Отмена.
	TA Volume *10Громкость передачи сообщений о движении на дорогах	Vol 00 – Vol 50 (ИЛИ Vol 00– Vol 30)*11 : (По умолчанию: Vol 15)
	PTY-Standby *10Резервный PTY	Off, PTY codes : Включение функции резервного приема PTY с помощью одного из кодов PTY, [10].
	Stereo/Mono *12	• Stereo : Восстановление стереоэффекта.• Mono : Включение монорежима для более качественного приема FM-сигнала (стереоэффект будет потерян), [9].

*10 Только для радиостанций FM Radio Data System. *11 Зависит от использования регулятора усиления. *12 Отображается только в том случае, если в качестве источника выбрано "FM".

Категория Элементы меню Выбираемые настройки, [страница для справки]
Source Select	AM Source *13	Show: Включение варианта “AM” при выборе источника, [6].Hide: Отключение варианта “AM” при выборе источника.
	AUX Source *14	Show: Включение варианта “AUX IN” при выборе источника, [6].Hide: Отключение варианта “AUX IN” при выборе источника.
	Bluetooth Audio *15	Show: Включение варианта “BT FRONT/BT REAR” при выборе источника, [6].Hide: Отключение варианта “BT FRONT/BT REAR” при выборе источника.
USB *16	Drive Change : Выберите для изменения диска, если к входному разъему USB (FRONT/ REAR) подключено устройство с несколькими дисками.
iPod *17	iPod SwitchУправление проигрывателем iPod или iPhone	HeadunitMode: Управление воспроизведением iPod через устройство.iPod Mode: Управление воспроизведением iPod через проигрыватель iPod или iPhone.
	AudiobooksУправление скоростью воспроизведения элемента “Audiobooks”	Normal: В проигрывателе iPod/iPhone можно выбрать скорость воспроизведения звукового файла из категории“Audiobooks”.Faster: Первоначально выбранный элемент зависит от настроек проигрывателя iPod/iPhone.

*13 Отображается, если выбран любой источник, кроме "АМ". *14 Отображается, если выбран любой источник, кроме "AUX IN". *15 Отображается, если выбран любой источник, кроме "BT FRONT/BT REAR". *16 Отображается только в том случае, если в качестве источника выбрано "USB FRONT/USB REAR". *17 Отображается только в том случае, если в качестве источника выбрано "iPod FRONT/iPod REAR".

Создание собственного цвета — User Color

Можно создавать свои собственные цвета — или .

: Цвет дисплея и кнопок.

: Цвет дисплея и кнопок, когда дисплей затемнен.

Сведения о затемнении дисплея см. в разделе на стр. 26.

1

2 Выберите режим настройки.

[Удерживать]

3 Выберите или.

[Смена] → [Нажмите]

4 Выберите первичный цвет, затем настройте уровень.

Повторяйте эти действия, пока не настроите все три первичных цвета.

Если для всех первичных цветов выбрано значение <00>, на дисплее ничего не появляется.

5 Подтвердите настройки.

6 Выйдите из режима настройки.

Выберите , чтобы отобразить собственные цвета для кнопок и дисплея.

Настройка времени для регулятора света

Можно установить время начала и окончания затемнения.

1

2 Установите время включения функции затемнения.

3 Установите время выключения функции затемнения.

4 Выйдите из режима настройки.

Изменение настроек Bluetooth

Приведенные далее настройки можно изменить в соответствии с предпочтениями пользователя.

Подготовка:

- Подключите предоставленный USB-адаптер Bluetooth (KS-UBT1) к одному из входных USB-разъемов устройства.

1

2 Выберите элемент настройки.

3 Измените настройку.

[Смена] → [Нажмите]

Меню ( _ : По умолчанию)

Quick Call

Можно запрограммировать метод быстрого вызова (Quick Call). Для вызова выбранного метода удерживайте кнопку.

- Отображается, только если подключен телефон с Bluetooth.

Dialed Calls: Отображение списка набранных номеров.

Received Calls: Отображение списка номеров, вызовы с которых были приняты.

Missed Calls: Отображение списка номеров, вызовы с которых были пропущены.

Phonebook: Отображение списка телефонной книги.

Dial Number: Отображение экрана "Dial Number".

Voice Dial: Отображение экрана голосового набора.

Auto Connect

При включении устройства автоматически устанавливается соединение с...

Last: Устройством Bluetooth, подключенным последним.

Off: Ни с одним из устройств Bluetooth.

Auto Answer

Только для устройства, подключаемого в режиме "ВТ FRONT (телефон)/ВТ REAR (телефон)".

On: Устройство автоматически отвечает на входящие вызовы.

Off: Устройство не отвечает автоматически на вызовы. Ответ необходимо выполнять вручную.

Reject: Все входящие вызовы отклоняются.

Message Notice

Только для устройства, подключаемого в режиме "ВТ FRONT/BT REAR (телефон)".

On: Приемник информирует пользователя о принятии сообщения путем выдачи сигнала и отображения сообщения "Received Message".

- Подсветка дисплея становится синей (см. на стр. 25).

Off: Приемник не информирует пользователя о принятии сообщения.

MIC Setting

Только для устройства, подключаемого в режиме "ВТ FRONT/ВТ REAR (телефон)".

Настройка громкости микрофона, подключенного к устройству.

Level 01/02/03

Ringing Tone

Можно запрограммировать источник звукового сигнала, подаваемого при получении вызова или SMS.

In Unit: Call: Выберите предпочитаемый звуковой сигнал при получении вызова.

Tone 1/2/3

Message: Выберите предпочитаемый звуковой сигнал при получении SMS.

Tone 1/2/3

Тон 1/2/3

In Phone: Телефон будет подавать звуковой сигнал при получении вызова или SMS.

Телефонная книга

Можно скопировать телефонную книгу сотового телефона в приемник.

Введите в устройстве PIN-код для передачи телефонной книги в устройство. Можно передать не более 300 номеров.

Выбор телефонной книги

Можно запрограммировать источник телефонной книги для синхронизации.

- Эту функцию можно выбрать только тогда, когда подключенный телефон поддерживает автоматическую синхронизацию телефонной книги.

Автодоступ к телефону: Автоматическая

синхронизация памяти телефона.

Автодоступ к SIM: Автоматическая

синхронизация SIM-карты.

Ручная передача: Выбор вручную источника передачи.

Инициализация

Да: Инициализация всех настроек Bluetooth.

Нет: Отмена.

Информация

JVC Device Name: Отображение имени устройства.

JVC Software Ver.: Отображение версии программного обеспечения.

Connected Phone*: Отображение имени подключенного телефона.

Connected Audio *: Отображение имени подключенного аудиоустройства.

* Отображается только тогда, когда подключен телефон или аудиопроигрыватель Bluetooth.

Дополнительная информация о приемнике

Основные операции

Включение питания

- Для включения питания приемника также можно использовать кнопку SRC. Если источник готов, воспроизведение также начинается.

Выключение питания

- Если питание отключается во время прослушивания дорожки, при последующем включении питания воспроизведение начнется с того места, где оно было остановлено.

Общие сведения

• При изменении источника во время прослушивания диска воспроизведение останавливается. При следующем выборе "CD" в качестве источника воспроизведение начнется с места последнего останова.
• Если в течение 15 секунд извлеченный диск не будет вынут, он автоматически помещается обратно в загрузочный отсек в целях защиты от загрязнения.
• После извлечения диска или устройства USB появляется надпись "No Disc" или "No USB", и невозможно использовать некоторые кнопки. Вставьте другой диск, повторно подключите устройство USB или нажмите SRC для выбора другого источника воспроизведения.
• Если в течение 30 секунд после нажатия кнопки MENU или диска управления не выполняются никакие действия, операция будет отменена.

Операции с тюнером

Сохранение радиостанций

• Во время поиска SSM... – Все ранее сохраненные радиостанции удаляются, и сохранение радиостанций будет выполняться заново. – По завершении использования функции SSM будет выполнена автоматическая настройка на радиостанцию, сохраненную с наименьшим номером.
• В режиме сохранения радиостанций вручную ранее запрограммированная радиостанция удаляется, если сохранение новой радиостанции выполняется с использованием того же запрограммированного номера.

Операции с FM Radio Data System

• Для правильной работы функции сеть-отслеживающего приема требуется два типа сигналов Radio Data System—PI (идентификация программы) и AF (альтернативная частота). Если прием указанных данных осуществляется неправильно, функция сеть-отслеживающего приема не будет работать.
• Если осуществляется прием сообщений о движении на дорогах с помощью резервного приема ТА, уровень громкости автоматически меняется на запрограммированный (ТА Volume), когда текущий уровень ниже запрограммированного.
• Когда функция приема на альтернативных частотах включена (выбрано AF), автоматически включается сеть-отслеживающий прием.

Операции с дисками и устройствами USB

Предостережение для воспроизведения дисков DualDisc

- Сторона диска DualDisc, отличная от DVD, не совместима со стандартом "Compact Disc Digital Audio". Поэтому не рекомендуется использовать сторону диска DualDisc, отличную от DVD, на данном устройстве.

Общие сведения

• Данный приемник предназначен для воспроизведения компакт-дисков/CD-текста, а также дисков однократной или многократной записи в формате звукового компакт-диска (CD-DA), MP3 и WMA.
• Если диск вставлен обратной стороной, на дисплее появляется надпись "Please Eject". Нажмите ▲ для извлечения диска.
• В данном руководстве слова "дорожка" и "файл" взаимозаменяемы.
• При быстрой перемотке файла MP3/WMA/WAV вперед или назад можно услышать лишь прерывистый звук.
• Список файлов/папок, возможно, не будет отображаться правильно, если используется слишком много иерархических структур и папок.

Воспроизведение компакт-дисков однократной и многократной записи

• Используйте только "завершенные" компакт-диски однократной и многократной записи.
• Данный приемник может воспроизводить только файлы одного типа, который первым будет распознан, если на диске содержатся файлы как в формате звукового компакт-диска (CD-DA), так и в формате MP3/WMA.
• На данном приемнике возможно воспроизведение дисков с несколькими сеансами записи; однако, незавершенные сеансы будут пропускаться при воспроизведении.
• Некоторые компакт-диски однократной или многократной записи не воспроизводятся на данном устройстве в связи с их особенностями, а также по следующим причинам: – Диски загрязнены или поцарапаны; – На линзе внутри приемника присутствует конденсат влаги; — Линза звукоснимателя загрязнена; – При записи файлов на компакт-диск однократной или многократной записи использовался метод "пакетной записи"; – Некорректное состояние записи (отсутствие данных и т.д.) или носителя (пятна, царапины, деформация и т.д.).
• Для считывания дисков многократной записи может потребоваться больше времени, так как они имеют меньшую отражательную способность по сравнению с обычными компакт-дисками.
• Не используйте следующие компакт-диски однократной или многократной записи: – Диски с наклейками, этикетками или защитными пленками на поверхности; – Диски, на которых можно печатать этикетки с помощью струйного принтера. Использование этих дисков при высокой температуре или высокой влажности может привести к неисправности или повреждению устройства.

Воспроизведение диска MP3/WMA

• Данный приемник может воспроизводить файлы MP3/WMA с расширением <.mp3> или <.wma> (не зависит от регистра).
• Данный приемник может отображать названия альбомов, артистов (исполнителей), тег (версии 1,0, 1,1, 2,2, 2,3 или 2,4) для файлов MP3 и тег WMA.
• Файлы MP3/WMA отображаются на данном приемнике в соответствии со следующими характеристиками: Битрейт для MP3/WMA: 5 кбит/с — 320 кбит/с. Частота передачи данных для MP3:

- 48 кГц, 44,1 кГц, 32 кГц (для MPEG-1)

- 24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)

Частота передачи данных для WMA: 8 кГц — 48 кГц

- Максимальное число символов для имен папок и файлов — 25 (включая расширения .mp3, .wma), а для тега MP3 или WMA — 128.

- Данное устройство может распознавать до 20 000 файлов и 2 000 папок (999 файлов в папке). Однако на дисплее может отображаться до 999 папок или файлов.

- Данный приемник может воспроизводить файлы, записанные в режиме VBR (переменная скорость в битах).

Для файлов, записанных в режиме VBR, по-разному отображается время от начала воспроизведения, и это время не соответствует действительности. Эта разница становится особенно заметной после выполнения функции поиска.

- Данный приемник не может воспроизводить следующие файлы:

– файлы MP3, закодированные в форматах MP3i и MP3 PRO;

– файлы MP3, закодированные в непредусмотренном формате;

– файлы MP3, закодированные в формате Layer 1/2;

– файлы WMA, закодированные в формате "без потерь", профессиональном и голосовом форматах;

– файлы WMA, основой которых служит формат, отличный от формата Windows Media® Audio.

– файлы WMA, защищенные от копирования по методу DRM;

– файлы, содержащие данные, например, AIFF, ATRAC3 и т.д.

- Функция поиска выполняется, но скорость поиска не является постоянной.

Воспроизведение дорожек MP3, WMA или WAV с устройства USB

- При подключении устройства USB источник автоматически меняется на "USB FRONT/USB REAR".

- Порядок воспроизведения с устройства USB может отличаться от других устройств воспроизведения.

- Приемник может не воспроизводить некоторые устройства USB или некоторые файлы из-за их характеристик или условий записи.

Продолжение на следующей странице

• В зависимости от конфигурации устройств USB и коммуникационных портов некоторые устройства USB могут быть подключены неправильно, или соединение может быть потеряно.
• Информацию о подключении запоминающего устройства USB большой емкости см. также в руководстве по его эксплуатации.
• Данное устройство может неправильно работать с некоторыми USB-концентраторами или USB-устройствами чтения карт.
• Приемник совместим со спецификацией USB высокоскоростного режима передачи данных.
• Если подключенное устройство USB не содержит файлов требуемого формата, появляется надпись "No File".
• Приемник может отображать тег ID3 (версия 1,0, 1,1, 2,2, 2,3 или 2,4) для MP3 и тег WMA или WAV.
• Файлы MP3/WMA/WAV отображаются на данном приемнике в соответствии со следующими характеристиками:

MP3:

– Скорость передачи данных: 32 кбит/с — 320 кбит/с (для MPEG-1) 8 кбит/с — 160 кбит/с (для MPEG-2) – Частота дискретизации: 48 кГц, 44,1 кГц, 32 кГц (для MPEG-1) 24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)

WMA:

— Скорость передачи данных: 5 кбит/с — 320 кбит/с – Частота дискретизации: 8 кГц — 48 кГц – Канал: 1/2

WAV:

– Скорость передачи данных: линейная PCM при 705 кбит/с и 1 411 кбит/с – Частота дискретизации: 44,1 кГц – Канал: 1/2

• Данное устройство может воспроизводить файлы MP3, записанные в режиме VBR (переменная скорость в битах).
• Максимальное число символов для имен папок и файлов — 25 (включая расширения .mp3, .wma, .wav), а для тега MP3, WMA или WAV — 128.
• Данное устройство может распознавать до 20 000 файлов и 2 000 папок (999 файлов в папке). Однако на дисплее может отображаться до 999 папок или файлов.
• Приемник не распознает запоминающие устройства USB большой емкости с номинальным напряжением, отличным от 5 В, и силой тока больше 500 мА.
• Приемник не поддерживает использование USB-устройств со специальными функциями, например с функциями защиты данных.
• Не используйте USB-устройства с двумя или несколькими разделами.
• При подключении с помощью кабеля USB используйте кабель USB 2.0.
• Данное устройство может не распознавать некоторые USB-устройства, подключенные через USB-устройство чтения карт.
• Приемник может неправильно воспроизводить файлы с устройства USB при использовании удлинителя USB.
• При использовании данного приемника невозможно гарантировать правильное функционирование и обеспечение надлежащего питания для всех типов устройств USB.

Операции Bluetooth

Общие сведения

• Во время управления автомобилем не следует выполнять сложные операции (набор номеров, использование телефонной книги и т.д.). При выполнении этих операций остановите автомобиль в безопасном месте.
• В зависимости от версии Bluetooth устройства, не все устройства Bluetooth могут быть подключены к приемнику.
• При подключении другого USB-адаптера Bluetooth все зарегистрированные устройства и информация будут очищены.
• Приемник может не работать с некоторыми устройствами Bluetooth.
• Качество соединения может зависеть от условий окружающей среды.
• В случае выключения данного устройства отсоедините панель управления или отключите USB-адаптер Bluetooth во время телефонного разговора, соединение Bluetooth разъединяется. Продолжайте разговор с помощью сотового телефона.
• При выключении приемника устройство отключается.

Значки типов телефонов

Эти пиктограммыуказывают типы телефона,соответствующиезаписанным номерам втелефонной книге:	Эти значки обозначаюттип подключенныхаудиоустройств илителефона:
: Сотовый телефон: Домашнийтелефон: Рабочий телефон: Общие сведения: Другой: Неизвестно	: только телефон: Телефон/аудио: Только аудио

Предупреждающие сообщения при работе с Bluetooth

Ошибка соединения

Устройство зарегистрировано, но установить соединение не удается. Для повторного подключения устройства используйте функцию . (См. стр. 17.)

- Ошибка

Попытайтесь выполнить операцию еще раз. Если сообщение "Ошибка" отображается снова, проверьте, поддерживает ли устройство запрашиваемую функцию.

- Пожалуйста, подождите...

Приемник выполняет подготовку к использованию функции Bluetooth. Если сообщение не исчезает, выключите и снова включите приемник, после чего выполните повторное подключение устройства Bluetooth (или выполните сброс приемника).

- Пожалуйста, выполните сброс...

Выполните сброс приемника и повторите операцию. Если надпись "Пожалуйста, выполните сброс..." появится снова, обратитесь к ближайшему дилеру автомобильных аудиосистем JVC.

Операции с проигрывателем iPod или iPhone

- Можно управлять следующими типами iPod или iPhone:

• iPod video (5-е поколение) * 1
• iPod classic *1,*2
• iPod nano
• iPod nano (2-е поколение)
• iPod nano (3-е поколение) * 1, * 2
• iPod nano (4-е поколение) * 1, * 2
• iPod Touch * 1,*2
• iPod Touch (2-е поколение) * 1,* 2
• iPhone или iPhone 3G * 1, *2

*1 Просмотр видеофайлов в меню "Videos" невозможен.

*2 Доступен режим (см. стр. 20).

• Если возникают проблемы при воспроизведении файлов с помощью проигрывателя iPod, обновите программное обеспечение iPod на последнюю версию. Сведения об обновлении iPod см. по адресу http://www.apple.com.
• При включении этого устройства проигрыватель iPod заряжается через него.
• Порядок отображения песен в меню выбора данного устройства может отличаться от порядка песен в проигрывателе iPod.

- Текстовая информация может отображаться неправильно:

– Некоторые символы, например, акцентированные буквы, не могут правильно отображаться на дисплее. – Связь между проигрывателем iPod и устройством может прерываться. - Если текстовая информация содержит более 16 символов, она прокручивается на дисплее. Это устройство может отображать до 64 символов.

Уведомление:

При управлении проигрывателем iPod некоторые операции могут выполняться неправильно. В этом случае см. веб-узел компании JVC:

http://www.jvc.co.jp/english/car/ (только веб-сайт на английском языке)

Операции с меню

• Настройка для функции может работать некорректно в некоторых автомобилях, в частности, в тех, которые оснащены диском управления затемнением. В этом случае измените значение настройки на любое другое, отличное от заданного.
• Если для параметра установлено заданное значение, режим отображения изменится на один из вариантов в зависимости от настройки.
• Если для элемента настройка меняется на заданное значение и при этом для уровня громкости установлено значение больше "Vol 30", приемник автоматически меняет уровень громкости на "Vol 30".

Запрограммированные значения настроек для каждого режима звучания

Режим воспроизведения звука	Запрограммированное значение
	Low Mid High
	Частота Уровень Q Частота Уровень Q Частота Уровень Q
User	50 Hz	00 Q1.0 1.0	kHz 00 Q	1.0 10.0 kHz 00 Q1.0 10.0 kHz +02 Q1.4
Rock	100 Hz	+03 Q1.0 1.0	kHz 00	Q1.0 10.0 kHz +03 Q1.4
Classic	100 Hz	+01 Q1.0 1.0	kHz 00	Q1.0 10.0 kHz +03 Q1.4
Pops	100 Hz	+02 Q1.0 1.0	kHz +01 Q1.0	10.0 kHz +02 Q1.4
Hip Hop	50 Hz	+04 Q1.0 1.0	kHz	-02 Q1.0 10.0 kHz +01 Q1.4
Jazz	100 Hz	+03 Q1.0 1.0	kHz 00	Q1.0 10.0 kHz +03 Q1.4

Частота: Частота, Q: Q-slope

• Microsoft и Windows Media являются либо зарегистрированными торговыми марками, либо торговыми марками корпорации Microsoft в США и/или других странах.
• Текстовый товарный знак Bluetooth и соответствующие логотипы являются собственностью компании Bluetooth SIG, Inc. и используются компанией Victor Company of Japan, Limited (JVC) по соответствующей лицензии. Прочие товарные знаки и торговые марки являются собственностью соответствующих владельцев.
• "Made for iPod" означает, что электронное устройство было создано для подключения специально к проигрывателю iPod, и разработчик гарантирует соответствие стандартам качества функционирования Apple.
• "Works with iPhone" означает, что электронное устройство было создано для подключения специально к проигрывателю iPhone, и разработчик гарантирует соответствие стандартам качества функционирования Apple.
• Компания Apple не несет ответственности за работу устройства и его соответствие стандартам безопасности и регулятивным нормам.
• iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.
• iPhone является товарным знаком корпорации Apple Inc.

Компания JVC не несет ответственности за любую потерю данных в проигрывателе iPod или iPhone и/или на запоминающем устройстве USB большой емкости во время использования данной системы.

Устранение проблем

Не всякое нарушение в работе устройства является результатом его неисправности. Перед обращением в сервисный центр проверьте следующее.

	Симптомы Способы устранения/Причины
Общие сведения	Не слышен звук динамиков.Установите оптимальный уровень громкости.Проверьте кабели и соединения.
	Приемник не работает. Перенастройте приемник (см. стр. 3).
	На дисплее появляется надпись "Connect Error".	Извлеките панель управления, отсоедините разъем, затем установите ее снова (см. стр. 3).
FM/AM	Автоматическое программирование SSM не работает.	Сохраните радиостанции вручную.
	Статические помехи при прослушивании радио.	Плотно подсоедините антенну.
	Невозможно выбрать "AM".	Проверьте настройку → (см. стр. 28).
Воспроизведение диска	Диск не воспроизводится. Вставьте диск правильно.
	Не воспроизводятся компакт-диски однократной и многократной записи.Не осуществляется переход на дорожки компакт-дисков однократнойи многократной записи.	Вставьте компакт-диск однократной или многократной записи с закрытым сеансом.Закройте сеанс компакт-диска однократной или многократной записи с помощью устройства, которое использовалось для записи.
	Диск не может быть воспроизведен и или извлечен.На дисплее появляется надпись "No Eject".	Снимите блокировку с диска (см. стр. 12).Принудительно извлеките диск (см. стр. 3).
	Звук, записанный на диске, иногда прерывается.	Остановите воспроизведение на время езды по неровной дороге.Смените диск.Проверьте кабели и соединения.
	Диск не распознается (мигает надпись "No Disc", "CD Loading Error" или "Eject Error").	Принудительно извлеките диск (см. стр. 3).
	На дисплее появляется надпись "Please Eject".	Такое может произойти в случае перегрева.Выньте диск или перейдите к другому источнику воспроизведения.

Продолжение на следующей странице

	Симптомы Способы устранения/Причины
Воспроизведение MP3/WMA	• Диск не воспроизводится. • Используйте диск с дорожками MP3/WMA, записанными в формате, совместимом с ISO 9660 Level 1, Level 2, Romeo или Joliet.• Добавьте к именам файлов расширение <.mp3> или <.wma>.
	• Слышен шум. Перейдите к другой дорожке или смените диск. (Не добавляйте расширение <.mp3> или <.wma> к файлам, не являющимся файлами MP3 или WMA.)
	• Для чтения требуется более длительное время (на дисплее продолжает мигать надпись “Reading”).	Не используйте многоуровневую иерархическую структуру и много папок.
	• Порядок воспроизведения дорожек отличается от заданного.	Порядок воспроизведения определяется именами файлов. Папка с номерами в начале имен Sorтируется по порядку. Папка без номеров в начале имен Sorтируется в соответствии с файловой системой компакт-диска.
	• Время от начала воспроизведения неправильное.	Это иногда происходит во время воспроизведения. Это вызвано способом записи дорожек на диск (например переменной скоростью в битах).
	• На дисплее появляется надпись “Please Eject”.	Вставьте диск, содержащий дорожки MP3 или WMA.
	• На дисплее появляется надпись “No File”.	Выбранная папка является пустой*. Выберите другую папку, содержащую дорожки MP3 или WMA.
	• На дисплее появляется надпись “Not Support”, и выполняется переход на другую дорожку.	Переход к следующей дорожке, закодированной в соответствующем формате, или к следующей дорожке WMA без защиты от копирования.
	• Не отображаются правильные символы (т.е. название альбома).	Данный приемник может отображать символы латинского алфавита, кириллицу, числа и символы (см. стр. 3).
Устройство USB	• Слышен шум. Воспроизводимая дорожка не является дорожкой MP3/WMA/WAV. Перейдите к другому файлу. (Не добавляйте расширение <.mp3>, <.wma> или <.wav> к дорожкам, отличным от MP3, WMA или WAV.)

* Папка, которая физически пуста, либо папка, которая содержит данные, но среди них нет звуковых дорожек MP3/WMA в необходимом формате.

	Симптомы Способы устранения/Причины
Устройство USB	На дисплее продолжает мигать сообщение “Reading” (Чтение).	Время считывания меняется в зависимости от устройства USB.Не используйте слишком сложную иерархию или большое количество папок.Выключите питание, а затем снова его включите.Не отключайте и не подключайте устройство USB повторно, пока на дисплее отображается сообщение “Reading” (Чтение).
	На дисплее появляется надпись “No File”. Убедитесь в том, что выбранная папка,подключенное устройство USB или iPod/iPhoneсодержат доступный для воспроизведения файл.
	На дисплее появляется надпись “Read Failed”.	Подключенное устройство USB не работает должным образом. Подключите устройство USB еще раз.
	Дорожки/папки не воспроизводятся в необходимом порядке.	Порядок воспроизведения определяется именами файлов. Папки с номерами в начале имен Sorтируются по порядку. Папки без номеров в начале имен Sorтируются в соответствии с файловой системой устройства USB.
	На дисплее появляется надпись “Cannot Play”.На дисплее появляется надпись “No USB”.Приемник не может определить устройство USB.	Убедитесь в том, что подключенное устройство USB или iPod/iPhone совместимо с данным устройством.Устройство USB не подключено должным образом. Подключите устройство USB еще раз.
	На дисплее появляется надпись “Not Support”, и выполняется переход на другую дорожку.	Убедитесь в том, что дорожка имеет формат,поддерживаемый для воспроизведения.
	Не отображаются правильные символы (т.е. название альбома).	Данный приемник может отображать символы латинского алфавита, кириллицу, числа и символы (см. стр. 3).
	Звук иногда прерывается во время воспроизведения дорожки.	Дорожки не были должным образом скопированы в устройство USB. Еще раз скопируйте дорожки в устройство USB и повторите попытку.
Bluetooth	Приемник не обнаруживает устройство Bluetooth.	Выполните поиск с устройства Bluetooth еще раз.Выполните сброс устройства. При появлении на дисплее надписи “Wait Pair” выполните поиск с устройства Bluetooth еще раз.
	Приемник не выполняет сопряжение с устройством Bluetooth.	Введите одинаковый PIN-код для приемника и целевого устройства.
	Возникает эхо или шум. Отрегулируйте положение микрофона.
Bluetooth	• Плохое качество звука телефона. • Уменьшите расстояние между приемником и сотовым телефоном Bluetooth.• Переместите автомобиль в место с более сильным уровнем сигнала сотовой сети.
	• Во время воспроизведения с помощью аудиопроигрывателя Bluetooth происходит прерывание звука.	• Уменьшите расстояние между устройством и аудиопроигрывателем Bluetooth.• Отключите устройство, подключенное для Bluetooth phone.• Выключите, а затем включите приемник.• Если звук по-прежнему не воспроизводится, повторно подключите проигрыватель.
	• Не удается осуществить управление подключенным аудиопроигрывателем.	• Проверьте, поддерживает ли подключенный аудиопроигрыватель профиль AVRCP (Audio/Video Remote Control Profile—профиль удаленного управления аудио- и видеоустройствами).(Доступные функции зависят от подключенного аудиопроигрывателя.)• Отключите и подключите проигрыватель Bluetooth еще раз.
	• Нет ответа от устройства при попытке скопировать на него телефонную книгу.	Возможно, была предпринята попытка копирования таких же записей (которые уже присутствуют) на устройство. Нажмите DISP или BACK для выхода.
iPod или iPhone	• Проигрыватель iPod/iPhone не включается или не работает.	• Проверьте соединительный кабель и подключение.• Обновите версию встроенного программного обеспечения iPod/iPhone.• Зарядите аккумулятор iPod/iPhone.• Перезапустите iPod/iPhone.• Проверьте правильность настройки(см. стр. 28).
	• Звук искажается. Отключите эквалайзер на устройстве или на проигрывателе iPod.
	• Воспроизведение останавливается. Наушники отключаются в процессе воспроизведения. Перезапустите операцию воспроизведения с помощью панели управления.
	• На дисплее появляется надпись “Cannot Play”.	Нет сохраненных дорожек. Импортируйте дорожки в проигрыватель iPod.
	• На дисплее появляется надпись “Restricted”.	Убедитесь в том, что подключенный iPod/iPhone совместим с данным устройством (см. стр. 35).

Обслуживание

Очистка разъемов

При частом отсоединении разъемы загрязняются. Чтобы снизить уровень загрязнения, периодически проводите очистку разъемов с помощью ватных валиков или ткани, смоченных спиртом, соблюдая при этом меры предосторожности во избежание повреждения разъемов.

Влага может конденсироваться на линзе внутри устройства в следующих случаях:

• После включения автомобильного обогревателя.
• При повышении влажности внутри автомобиля. Это может привести к неисправной работе устройства. В этом случае извлеките диск и оставьте приемник включенным на несколько часов, чтобы испарилась влага.

Как обращаться с дисками

При извлечении диска из футляра, нажмите на центральный держатель футляра и снимите диск, удерживая его за края.

Центральный держатель

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

- Всегда удерживайте диск за края. Не прикасайтесь к поверхности, на которой находится запись.

Чтобы поместить диск в футляр, аккуратно установите диск на центральный держатель (стороной с изображением вверх).

- После прослушивания обязательно помещайте диски в футляры.

Хранение дисков в чистом виде

Воспроизведение грязного диска может быть некорректным.

Если диск загрязнится, протрите его мягкой тканью по прямой линии от центра к краю.

- Не используйте растворители (например, обычное средство для чистки кассет, распыляемые средства, разбавитель, бензин и т.д.) для чистки дисков.

Прослушивание новых дисков

Вблизи внутреннего и внешнего краев новых дисков иногда бывают грубые выступы. Такой диск не может быть загружен в приемник.

Чтобы удалить такие пятна, потрите их карандашом или шариковой ручкой и т.д.

Не используйте следующие диски:

Один компакт-диск (диаметром 8 см)

Изогнувшийся диск

Наклейка и остаток наклейки

Необычная форма

Диск с наклеиваемой этикеткой

Диск C-thru (полупрозрачный диск)

Прозрачные или полупрозрачные компоненты на области записи

Технические характеристики

БЛОК УСИЛИТЕЛЕЙ ЗВУКА	Максимальная выходная мощность: Передние/Задние:		50 Вт на каждый канал
	Длительная выходная мощность (RMS):Передние/Задние:	Передние/Задние:	19 Вт на канал в при 4 Ω, от 40 Гц до 20 000 Гц и не более чем 0,8% общего гармонического искажения.
	Импеданс нагрузки: 4 Ω (допустимо от 4 Ω до 8 Ω)
	Диапазон настройки тембра: Low (нижн):	±12 дБ (50 Гц, 10	0 Гц, 200 Гц)Q0,7, Q1,0, Q1,4, Q2,0
		Mid (средн): ±12	дБ (0,5 кГц, 1,0 кГц, 2,0 кГц)Q0,7, Q1,0, Q1,4, Q2,0
		High (верхн): ±1	2 дБ (5,0 кГц, 10,0 кГц, 15,0 кГц)Q0,7, Q1,0, Q1,4, Q2,0
	Частотная характеристика: от 40 Гц до 20 000 Гц
	Отношение сигнал/помеха: 70 дБ
	Уровень линейного выхода/полное сопротивление: нагрузка 2,5 В/20 кΩ (полная шкала)
	Уровень выхода низкочастотного динамика/полное сопротивление:		нагрузка 2,5 В/20 кΩ (полная шкала)
	Импеданс выходного сигнала: 1 кΩ
	Другой терминал: Вход USB, Кабель USB, Дополнительный		входной разъем AUX
БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM:	от 87,5 МГц до 108,0 МГц
		FM-LOW: от 65,00 МГц до 74,00 МГц
		AM: CB: от 522 кГц до 1 620 кГц	ДВ: от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM:	Полезная чувствительность:	9,3 dBf (0,8 μВ/75 Ω)
		50 дБ пороговая чувствительность:	16,3 dBf (1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц):	65 дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	40 дБ
	Радиоприемник в диапазоне СВ:	Чувствительность:	20 μВ
		Избирательность:	40 дБ
	Радиоприемник в диапазоне ДВ:	Чувствительность:	50 μВ

БЛОК РАДИОПРИЕМНИКА	Диапазон частот: FM:	от 87,5 МГц до 108,0 МГц
		FM-LOW: от 65,00 МГц до 74,00 МГц
		AM: CB: от 522 кГц до 1 620 кГц	ДВ: от 144 кГц до 279 кГц
	Радиоприемник в диапазоне FM:	Полезная чувствительность:	9,3 dBf (0,8 μВ/75 Ω)
		50 дБ пороговая чувствительность:	16,3 dBf (1,8 μВ/75 Ω)
		Альтернативная отстройка (400 кГц):	65 дБ
		Частотная характеристика:	от 40 Гц до 15 000 Гц
		Разделение стереоканалов:	40 дБ
	Радиоприемник в диапазоне СВ:	Чувствительность:	20 μВ
		Избирательность:	40 дБ
	Радиоприемник в диапазоне ДВ:	Чувствительность:	50 μВ
БЛОК ПРОИГРЫВАТЕЛЯ КОМПАКТ-ДИСКОВ	Тип: проигрыватель компакт-дисков
	Система обнаружение сигнала: бесконтактное оптическое считывание(полупроводниковый лазер)
	Число каналов: 2 канала (стерео)
	Частотная характеристика: от 5 Гц до 20 000 Гц
	Динамический диапазон: 96 дБ
	Отношение сигнал/помеха: 98 дБ
	Коэффициент детонации: в пределах допусков измерительной аппаратуры
	Формат декодирования MP3: (MPEG1/2 Audio Layer 3) Макс. скорость передачи битов: 320 кбит/с
	Формат декодирования WMA (Windows Media®Audio):	Макс. скорость передачи битов: 320 кбит/с

БЛОК USB	Стандартный USB: USB 1.1, USB 2.0
	Скорость передачи данных (полная):	Высокая скорость: максимум 12 Мбит/с
		Низкая скорость: максимум 1,5 Мбит/с
	Совместимое устройство: Запоминающее устройство большой емкости
	Совместимая файловая система: FAT 32/16/12
	Формат воспроизводимого звука: MP3/WMA/WAV
	Максимальный ток: 5 В пост. тока 500 мА		---

BLUETOOTH	Версия:	Bluetooth 2.0, сертифицированная
	Класс мощности:	Радио, класс 2 (возможное расстояние: 10 м)
	Зона обслуживания:	10 м
	Профили:	HFP 1.5, OPP 1.1, A2DP 1.2, AVRCP 1.3

ОБЩИЕ ТРЕБОВАНИЯ	Электрическое питание:	Рабочее напряжение:	постоянное напряжение 14,4 В (допустимо от 11 В до 16 В)
	Система заземления:		отрицательное заземление
	Допустимая рабочая температура:		от 0°C до +40°C
	Габариты, мм (Ш × В × Г): (прибл.)	Монтажный размер:	182 мм × 52 мм × 160 мм
		Размер панели:	188 мм × 58 мм × 12 мм
	Масса:		1,4 кг (без дополнительных принадлежностей)

Конструкция и технические требования могут быть изменены без уведомления.

ВАЖНО ДЛЯ ЛАЗЕРНЫХ УСТРОЙСТВ

Индикатор ТР (программа

– Частота дискретизации: 48 кГц, 44,1 кГц, 32 кГц (для MPEG-1) 24 кГц, 22,05 кГц, 16 кГц (для MPEG-2)

WMA:

(8 см) поврежденными дисками
