ST 500 E - Пила KRESS - Бесплатное руководство пользователя

Тип продукта	Электрический лобзик
Модель	ST 500 E
Бренд	Kress
Потребляемая мощность	500 Вт
Напряжение питания	230 В, 50 Гц
Частота хода (регулируемая)	500–3000 ходов/мин
Длина хода	20 мм
Максимальный угол наклона подошвы	45° (влево и вправо)
Маятниковый ход	4 ступени
Тип пильного полотна	Универсальный хвостовик (T-образный)
Вес	1,8 кг
Размеры (Д x Ш x В)	250 x 80 x 200 мм
Класс защиты	II (двойная изоляция)
Функции безопасности	Автоматическая блокировка шпинделя, защитный кожух, кнопка блокировки включения
Регулировка скорости	Электронная с колесиком
Подсветка рабочей зоны	Светодиодная
Система удаления пыли	Подключение пылесоса
Материал подошвы	Штампованная сталь
Рекомендуемые аксессуары	Пильные полотна разных типов, угольные щетки
Инструкция по обслуживанию	Регулярно очищайте вентиляционные отверстия, заменяйте угольные щетки через 100–150 часов работы

Часто задаваемые вопросы - ST 500 E KRESS

Как заменить пильное полотно на лобзике Kress ST 500 E?

Отключите инструмент от сети. Поверните рычаг быстрозажимного патрона, вставьте новое полотно зубьями вперед и отпустите рычаг.

Как отрегулировать скорость хода?

Вращайте колесико регулятора на корпусе: от минимальной (500 ходов/мин) до максимальной (3000 ходов/мин). Используйте низкую скорость для металла, высокую для дерева.

Для чего нужен маятниковый ход?

Маятниковый ход увеличивает скорость реза. Выберите одну из 4 ступеней: 0 – без маятника (для чистого реза), 1-3 – для быстрого реза мягких материалов.

Как наклонить подошву для косого реза?

Ослабьте винт под подошвой, установите нужный угол (до 45°) и затяните винт. Для точного угла используйте шкалу.

Почему лобзик не включается?

Проверьте подключение к сети и состояние кабеля. Возможно, сработала защита от перегрева – дайте инструменту остыть. Проверьте кнопку блокировки включения.

Какие пильные полотна подходят для Kress ST 500 E?

Подходят полотна с Т-образным хвостовиком (универсальные). Для дерева – полотна с крупным зубом, для металла – с мелким. Длина полотна до 100 мм.

Как чистить лобзик?

Отключайте от сети. Используйте сухую кисть или сжатый воздух для очистки вентиляционных отверстий и внутренностей. Не используйте воду.

Можно ли резать металл этим лобзиком?

Да, используйте специальное полотно по металлу с мелким зубом. Установите низкую скорость (1-2) и маятниковый ход 0. Смазывайте место реза маслом.

Что делать, если пильное полотно сломалось при работе?

Немедленно выключите лобзик и отключите от сети. Извлеките остатки полотна, проверьте, не поврежден ли патрон. Замените полотно на новое.

Где найти запасные угольные щетки?

Запасные щетки можно приобрести в сервисных центрах Kress или заказать онлайн. Номер детали: 300.100. Заменяйте при сильном искрении или снижении мощности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ST 500 E KRESS

Руководство по эксплуатации

Stichsäge

4-10

RUS

Лобзик

11-19

ГОСТ Р 50636-94 (МЭК 745-2-11-84),

ГОСТ 12.2.030-2000, ГОСТ 17770-86,

Лобзик предназначен для распиливания твердых и мягких пород древесины, ДВП, ДСП, фанеры, металла и пластмассы с максимально указанной глубиной пропила.

Данный лобзик предназначен для профессионального применения.

Лобзик должен использоваться строго в соответствии с указанным назначением.

Лобзик изготовлен в Германии фирмой КРЕСС-Электрик (KRESS-Elektrik GmbH & Co).

Адрес: Hechinger str. 48, D-72406 Bisingen.

2. Общие правила техники безопасности

Электроинструмент выполнен в соответствии с современным уровнем техники, действующими нормами по технике безопасности и отличается надежностью в эксплуатации. Это не исключает, однако, опасности для пользователя и посторонних лиц, а также нанесения материального ущерба в случае неквалифицированной эксплуатации и использования не по назначению.

ВНИМАНИЕ! Обязательно прочтите инструкцию и ознакомьтесь со всеми правилами и положениями.

Ошибка в результате несоблюдения приведенных ниже правил и положений могут стать причиной поражения электрическим током, возникновения пожара и/или получения тяжелых травм и увеличий.

БЕРЕЖНО ХРАНИТЕ ЭТО РУКОВОДСТВО.

Используемый здесь термин "электроинструмент" относится к электроинструментам, работающим от сети (с сетевым кабелем) и работающим от аккумулятора (без сетевого кабеля).

Рабочее место

Поддерживайте чистоту и порядок на рабочем месте.

Беспорядок и неосвещенное рабочее место могут стать причиной несчастного случая.

Запрещается эксплуатация инструмента во взрывоопасной зоне, в которой находятся легковоспламеняющиеся жидкости, газы или пыль.

Электроинструменты производят искру, которая может воспламенить пыль или пары.

Не допускайте при эксплуатации электроинструмента нахождения рядом детей и посторонних лиц и попадания машины и зарядного устройства в руки детей.

Отвлекаясь, можно потерять контроль над электроинструментом.

Электробезопасность

Штекер электроинструмента должен подходить к розетке. Запрещается вносить какие-либо изменения в штекер. Не используйте переходник штекера вместе с приборами с защитным заземлением.

Оригинальный штекер и подходящая к нему розетка снижают риск поражения электрическим током.

Не допускайте контакта тела с такими заземленными поверхностями, как трубы, отопительные системы, печи и холодильники.

Существует повышенный риск поражения электрическим током, если Ваше тело будет заземлено.

Оберегайте электроинструмент от дождя или попадания влаги.

Проникновение воды в электроинструмент увеличивает риск поражения электрическим током.

Используйте кабель только по назначению. Запрещается переносить электроинструмент, удерживая его за кабель, или использовать кабель для отсоединения штекера от розетки. Оберегайте кабель от воздействия высоких температур, масла, режущих кромок или движущихся узлов электроинструмента.

Поврежденный или спутанный кабель увеличивает риск поражения электрическим током.

При работе с электроинструментом на открытом воздухе, используйте удлинитель, предназначенный только для наружных работ.

Применение удлинителя, предназначенного для работы на улице, снижает риск поражения электрическим током.

Внешние розетки должны быть защищены автоматическим предохранительным выключателем, срабатывающим при возникновении тока утечки.

Личная безопасность

Будьте всегда внимательны и следите за тем, что Вы делаете, не приступайте бездумно к работе с электроинструментом. Запрещается эксплуатация электроинструмента, если Вы устали или находится под действием наркотических веществ, алкоголя или медикаментов.

Минутная невнимательность при эксплуатации электроинструмента может привести к серьезным травмам или увечьям.

Используйте индивидуальные средства защиты и всегда носите защитные очки.

Ношение таких индивидуальных средств защиты, как респиратор, прочная несколькощая защитная обувь, каска или наушники, в зависимости от вида электроинструмента и области его применения, снижает риск получения травм.

Не допускайте случайного включения машины. Перед тем как штекер вставить в розетку, убедитесь, что выключатель находится в положение «Выкл.» ("AUS").

Запрещается переносить машину, удерживая ее пальцем за выключатель, или подключать включенную машину к сети, так как это может привести к несчастному случаю или травме.

Перед тем как включить электроинструмент, удалите инструменты для настройки машины или ключ патрона.

Инструмент для настройки или ключ, вставленный во вращающийся узел машины, могут привести к увечью или травме.

Не переоценивайте свои силы. Всегда выбирайте устойчивое положение и сохраняйте равновесие.

Благодаря этому можно лучше контролировать машину и быстрее и легче реагировать на неожиданную ситуацию.

Используйте специальную рабочую одежду. Не носите просторные предметы одежды или украшения. Оберегайте волосы, одежду и перчатки от подвижных узлов и деталей.

Свободная одежда, украшения или длинные волосы могут быть затянуты подвижными узлами и деталями машины.

Если на электроинструменте предусмотрена возможность подключения пылесоса, убедитесь, что он правильно подключен и подходит для отсасываемого материала.

Применение пылеотсасывающих и пылеулавливающих устройств снижает вредное воздействие пыли.

Для прочного удержания заготовки используйте тиски или зажимы! Это гораздо надежнее и удобнее, чем удерживать заготовку одной рукой и позволяет эксплуатировать электроинструмент двумя руками.

Бережное обращение с электроинструментом и его эксплуатация

Не подвергайте электроинструмент сильным нагрузкам. Используйте инструмент для выполнения работ, для которых он предназначен.

Правильно подобранный электроинструмент работает лучше и надежнее в указанном диапазоне мощности.

Запрещается эксплуатация электроинструмента с вышедшим из строя выключателем.

Электроинструмент, который не включается или не выключается, представляет опасность и должен быть отремонтирован.

Всегда отсоединяйте штекер от розетки перед тем как приступить к настройке, регулировке машины, замене деталей оснастки или если откладываете машину в сторону.

Эти меры предосторожности препятствуют случайному запуску машины.

Неиспользуемые электроинструменты храните в недоступном для детей месте. Запрещается эксплуатация электроинструмента неподготовленными или необученными лицами, не ознакомившимися с правилами эксплуатации.

Электроинструменты представляют опасность для неопытных, необученных лиц.

Запрещается вносить какие-либо изменения в конструкцию электроинструмента, нарушать целостность корпуса, пытаться самостоятельно вскрывать и ремонтировать электроинструмент, заменять кабель, щетки, штекер, самостоятельно разбирать и смазывать электроинструмент.

Следите и ухаживайте за состоянием электроинструмента. Проверяйте подвижные детали и узлы на их безупречную функциональную работоспособность - они не должны заедать, быть повреждены или сломаны. Поврежденные детали, перед тем как приступить к работе с электроинструментом, должны быть отремонтированы или заменены.

Причиной многих несчастных случаев является плохой технический уход за электроинструментом.

Следите за состоянием режущих инструментов. Они должны быть остро заточенными и чистыми. Чистые инструменты с острыми режущими кромками значительно меньше заедают и ими легче управлять.

Используйте электроинструмент, оснастку и и.т.д. в соответствии с этими правилами эксплуатации и по назначению, как описано в руководстве для данного типа машины. Учитывайте при этом условия работы и обрабатываемый материал.

Использование электроинструмента для других целей, отличных от предусмотренной области применения, может привести к опасным ситуациям.

Регулярно проверяйте штекер, сетевой кабель и удлинитель зарядного устройства на наличие повреждений и при необходимости заменяйте их на новые в сервис-центре.

Неиспользуемые электроинструменты должны храниться в чистом виде, в надежном, безопасном, сухом, закрытом помещении, в недоступном для детей и посторонних лиц месте!

При сверлении стен и завинчивании шурупов избегайте попадания в скрытые в них электропроводку, трубы газо - и водоснабжения. Предварительно обследуйте поверхности с помощью металлоискателя.

Важное

указание

для

электроинструментов,

имеющих

Во время работы всегда подключайте пылесос. Если на Вашем электроинструменте предусмотрена насадка для подключения пылесоса, убедитесь перед началом работы, что пылесос подключен и подходит для отсасываемого материала. При работе в закрытом помещении следует использовать принудительную вентиляцию и пылесос.

Не допускайте перегрева электроинструмента и и оснастки, в перерывах между работой всегда очищайте пылесборник от пыли.

Внимание! Пожароопасно!

Древесная пыль, находящаяся в пылесборнике (или в мешке пылесоса), может самопроизвольно воспламениться при таких неблагоприятных условиях, как, например: от летящих искр, при шлифовании металла или от обрезков и частиц металла, в частности, если пыль смешалась с остатками лака, краски или других химических материалов, а также от сильно нагревшейся в результате продолжительных работ оснастки.

Сервис

Ремонт электроинструмента должен осуществляться только специалистами сервисного центра и только с использованием оригинальных запасных деталей и частей.

Только в этом случае будет обеспечена безопасность электроинструмента.

Остаточный риск. Хотя в руководствах по эксплуатации наших электроинструментов даются подробные инструкции по безопасной эксплуатации электроинструмента, каждый электроинструмент сохраняет определенный остаточный риск, который даже с помощью защитных устройств невозможно полностью исключить. Поэтому всегда эксплуатируйте электроинструменты с соблюдением необходимых мер предосторожности!

Соблюдайте правила по охране окружающей среды.

3. Специальные правила по технике безопасности

Перед началом работы с машиной обязательно ознакомьтесь и изучите инструкцию по эксплуатации и неукоснительно следуйте правилам техники безопасности, содержащимся в данном руководстве.

Перед началом проведения любых работ и манипуляций отсоедините штекер машины от сети.

При повреждении кабеля во время работы немедленно отсоедините штекер от сети.

Запрещается эксплуатация электро- инструмента с поврежденным сетевым кабелем.

При замене оснастки обязательно отсоединяйте сетевой кабель от электроинструмента или сетевой кабель с запатентованным быстродействующим замком от рукоятки, нажимая на кнопки фиксаторов!

При длительной эксплуатации рекомендуется использование наушников.

Запрещается сверлить корпус электроин-струмента для нанесения маркировок, так как происходит перемыкание защитной изоляции. Используйте для маркировки только наклейки.

Возникающая при обработке камня, бетона и каменных пород пыль с кристаллической кремниевой кислотой представляет опасность для здоровья.

Не рекомендуется длительная эксплуатация электроинструмента при обработке асбестосодержащего материала!

Электроинструмент следует эксплуатировать только с входящими в комплект защитными устройствами.

Запрещается прикасаться к штоку и пилке во время работы машины! Травмоопасно!

Следите за исправным состоянием двигателя. В случае отказа, появления подозрительных запахов, характерных для горелой изоляции, сильного шума, стука, искр, следует немедленно выключить электродрель и обратиться в сервисцентр.

4. Двойная изоляция

Двойная изоляция обеспечивает защиту пользователя от поражения электрическим током. Все электроинструменты фирмы Кресс сконструированы для обеспечения максимально надежной безопасности пользователя в соответствии с Европейскими нормами и стандартами. На электроинструментах с двойной изоляцией всегда имеется международный знак Заземление для электроинструмента не требуется. Вполне достаточно двужильного кабеля. Электроинструменты имеют защиту от искрения и радиопомех согласно директиве EN 55014.

5. Техническое обслуживание и уход

Перед началом проведения профилактических работ отсоедините штекер машины от сети.

Срок службы двигателя машины будет увеличен и он будет безотказно работать, если после

stichsägeallgrussspez.doc

работы пыль будет регулярно удаляться с вентиляционных отверстий.

Регулярно протирайте корпус и все доступные снаружи пластмассовые детали тканью без применения чистящих средств.

Электроинструмент, подвергавшийся в течение длительного времени сильным нагрузкам, следует сдавать в сервисный центр для проведения профилактики и полной очистки.

Любой инструмент во время работы с древесиной загрязняется пылью. Поэтому уход за машиной просто необходим. Регулярно очищайте от пыли и грязи вентиляционные отверстия, необходимые для охлаждения двигателя. Время от времени необходимо смазывать подвижный опорный ролик для пилки каплей жидкого машинного масла. В остальных случаях лобзик практически не требует технического ухода.

Замена угольных щеток

Замену угольных щеток, как и все остальные сервисные работы, качественно и быстро выполнят наши авторизированные сервисные мастерские.

6. Запасные части / Монтажные схемы

Монтажные схемы и чертежи, а также список запасных частей Вы найдете на нашем сайте http://www.spareparts.kress-elektrik.de

7. Охрана окружающей среды

Только для стран ЕС

Не выбрасывайте электроприборы вместе с обычным мусором!

В соответствии с европейской директивой 2002/96/EG об утилизации старых электрических и электронных приборов и в соответствии с местными законами электроприборы, выработавшие свой ресурс, должны утилизовываться отдельно, безопасным для окружающей среды способом.

Вторичное использование сырья вместо утилизации мусора

Машины, оснастка и упаковочный материал принимаются на переработку для вторичного экологически безвредного использования.

Данная инструкция напечатана на переработанной бумаге, не содержащей хлор.

Для утилизации и переработки по сортам на платсмассовых деталях нанесена маркировка.

Фирма оставляет за собой все права на внесение технических изменений и дополнений!

8. Общий вид лобзика

1. Выключатель
2. Регулировочное колесико электронного регулятора числа оборотов
3. Пылезащитный кожух
4. Пильный стол
5. Крепление пильного стола
6. Натяжной ролик
7. Пилка
8. Рычаг фиксации пилки
9. Патрубок ø 35 для удаления пыли
10. Переключатель настройки маятникового хода
11. Параллельный упор
12. Защита от сколов
13. Модуль сетевого кабеля
14. Фиксатор модуля сетевого кабеля

Показанные на рисунке или дающиеся в описании детали и оснастка не всегда входят в комплект поставки.

9. Быстроизнашиваемые детали

Модуль сетевого кабеля	27846
Щетки	24837
Защита от сколов	17251

10. Комплект поставки ST 500 E 06033103

Модуль сетевого кабеля	27846
Пилка Т 144 D, 115 мм	45547
Защита от сколов	17251
Пылезащитный кожух	45583
Профи-чемодан	48503

11. Информация о шумовой эмиссии / вибрации

Измеренные значения получены в соответствии с нормативом EN 60 745.

Оцененное значение типичного уровня шума машины составляет: Уровень шумового давления 85 dB (A); Уровень мощности шума 96 dB (A). Погрешность измерений K=3 dB.

Используйте наушники!

Вибрация: оцененное значение типичного ускорения составляет менее 6,6 м/с²

12. Технические данные

Электролобзик	ST 500 E
No артикула	06033103
Входная, потребляемая мощность	500 Вт
Выходная, рабочая мощность	270 Вт
Максимальное число ходов пилки на холостом ходу	3400 в мин.
Диапазон регулировки числа ходов	600..3400 мин.
Амплитуда движения пилки	19 мм

Глубина пропила в:

древесине	80 мм
металле	5 мм
Угол косого пропила до	22,5 и 45°
Размеры	250x182x68 мм
Положение маятникового хода	3
Вес	1,7 кг
Класс защиты	II / ☐
Гарантийный срок	12 месяцев

13. Сертификат соответствия СЕ и ГОСТ Р

Данный лобзик соответствует нормам следующих нормативных документов и предписаний:

ГОСТ Р 50636-94 (МЭК 745-2-11-84),

ГОСТ 12.2.030-2000, ГОСТ 17770-86,

Сертификат соответствия

Nr. POCC DE.ME.77.B02990

Срок действия с 05.05.2005 г. по 04.05.2008 г.

14. Установка модуля сетевого кабеля

Перед началом проведения любых подготовительных работ отсоедините сетевой штекер от машины.

Подсоедините модуль сетевого кабеля к рукоятке, штекер при этом должен защелкнуться.

Запрещается эксплуатация машины с поврежденным сетевым кабелем. Поврежденный кабель необходимо незамедлительно заменить на новый.

Замена модуля сетевого кабеля на новый:

Для этого необходимо нажать на оба фиксатора замка 14 и отсоединить модуль сетевого кабеля 13 от рукоятки. Затем вставить новый модуль сетевого кабеля в рукоятку и защелкнуть. Модули сетевого кабеля можно приобрести различной длины как спецоснастку.

Используйте модуль сетевого кабеля только на электроинструментах фирмы Кресс, не пытайтесь эксплуатировать с его помощью инструменты других фирм-производителей!

15. Эксплуатация лобзика

Перед началом работы убедитесь в том, что напряжение Вашей сети соответствует данным напряжения, указанным в заводской табличке на корпусе лобзика.

Электродвигатель

Сердцем лобзика является мощный универсальный электродвигатель с приваренным коллектором, которому не страшна длительная эксплуатация инструмента. Электродвигатель располагает большим запасом мощности. Так как для электродвигателя очень важное значение имеет постоянная хорошая вентиляция, особое внимание следует уделять проведению соответствующего технического обслуживания и ухода, касающегося его очистки от пыли и грязи.

Включение и выключение электролобзика

Запуск машины осуществляется вращением выключателя 1 в направлении стрелки. В конце диапазона вращения срабатывает фиксатор переключателя. Выключение электролобзика выполняется в обратном направлении.

Работа электролобзиком с маятниковым ходом

При выполнении пропилов необходимо следить за тем, чтобы пильный стол лобзика надежно упирался в заготовку и прилегал к ней. В этом случае электролобзиком легче управлять рукой. При этом, в интересах получения более чистого пропила и оптимальной производительности при пилении необходимо следить за тем, чтобы настройка маятникового хода и подача лобзика соответствовали обрабатываемому материалу (например: при пилении металла настройка маятникового хода должна быть установлена в положение 0 и медленная подача).

Благодаря встроенной системе обдува пропил не засоряется опилками и хорошо просматривается.

При пилении металла на место пропила необходимо наносить немного масла. Листовой металл следует закреплять на достаточно прочном основании (на ДСП или толстой фанерной плите). Так можно в большей степени избежать ситуации, когда обрабатываемый материал начинает пружинить.

3

Выпиливание прорези / врезка погружением

При выпиливании прорези необходимо просверлить отверстие, т.е. создать исходную точку, от которой начнется врезка пилы в материал. Врезка в материал (только при деревообработке) возможна, но должна выполняться только обученным персоналом. Лобзик в включенном положении упирается передней кромкой пильного стола в заготовку под углом в 55-60° и медленно и осторожно продавливается вглубь.

Будьте осторожны в начале выполнения этой работы: Отдача и толчкообразные нагрузки, возникающие при неправильной установке лобзика или слишком быстром погружении, могут привести к поломке пилки. Погружение следует выполнять только при максимальном числе ходов пилки.

4

Косая распиловка под углом до 45°

Положение пильного стола можно устанавливать с двух сторон под углом 22,5° и 45°. Пильный стол прочно фиксируется в положениях под углом 0°, 22,5° и 45°. Регулировка выполняется путем ослабления натяжного ролика 6, находящегося под рукояткой. Как только крепление пильного стола выйдет из зацепления, пильный стол можно будет повернуть в положение 22,5° или 45° и снова зафиксировать натяжным роликом 6.

Удаление пыли

Электролобзик готов к подключению стандартного пылесоса. Для того, чтобы место пропила оставалось чистым от опилок, в отверстие патрубка для удаления пыли вставляется гибкий шланг пылесоса. Пылезащитный кожух необходимо сдвинуть вниз до срабатывания фиксатора. При выполнении косых распилов пылезащитный кожух следует передвинуть вверх.

ЦИФРОВАЯ РЕГУЛИРУЮЩАЯ ЭЛЕКТРОНИКА

Число ходов пилки можно плавно изменять от 600 до максимально 3400 ходов/мин. и подбирать в зависимости от обрабатываемого

материала. При работе под нагрузкой цифровая электроника обеспечивает запасом мощности. Регулировка осуществляется при помощи регулировочного колесика 2, расположенного спереди на рукоятке.

Диапазон регулировки:

Мин. число ходов пилки ок. 600 ходов/мин. Макс. число ходов пилки ок. 3400 ходов/мин. Важно!

В случае продолжительной нагрузки на малых оборотах возможен перегрев электродвигателя.

Рекомендации по выбору числа ходов пилки

Низкое число ходов для пиления стекла, керамики, металла

Среднее число ходов для пиления пластмассы, прессованного материала, фанеры

Высокое число ходов при обработке древесины твердых и мягких пород, плит ДСП.

Оптимальная настройка числа ходов определяется опытным путем до начала выполнения распиловочных работ, так как результаты работы могут зависить от нескольких факторов, таких как качество материала, толщина материала, состояние пильного полотна.

Настройка маятникового хода

Регулировка настройки от 0 до II осуществляется с помощью переключателя настройки маятникового хода 10 (поворотная ручка). Маркировка показывает выбранную настройку маятникового хода.

Рекомендации по регулировке маятникового хода:

Поз. 0 для стекла, керамики, мягкой стали, цветного металла алюминия и прессованного материала.

Поз. I для пластмассы

Поз. I для фанеры

Поз. II для древесины твердых и мягких пород, плит ДСП

Обращаем внимание на то, что указанные значения являются ориентировочными, которые могут варьироваться в зависимости от толщины, твердости, направления волокна материала, а также от состояния пильного полотна.

ЗАЩИТА ОТ СКОЛОВ

Пластмассовая деталь защиты от сколов вводится снизу с нажимом в отверстие пильного стола (до срабатывания защелки). Во время распила края волокон древесины прижимаются защитой от сколов 12, тем самым предотвращается образование сколов, трещин и разрывов.

Применение возможно только для прямоугольных пропилов (90°).

16. Замена инструмента

Перед началом проведения любых подготовительных работ отсоедините сетевой штекер от машины.

Во избежание получения травм и увечий замену пильного полотна выполняйте только в защитных перчатках!

Установка и выемка пилки

Система крепления имеет то преимущество, что менять пилку можно без использования дополнительного инструмента. Сначала наверх поднимается защитный кожух 3.

Установка пилки

Повернуть рычаг фиксации пилки 8 до упора и удерживать.

Вставить пилку 7 до упора.

Отпустить рычаг фиксации пилки 8.

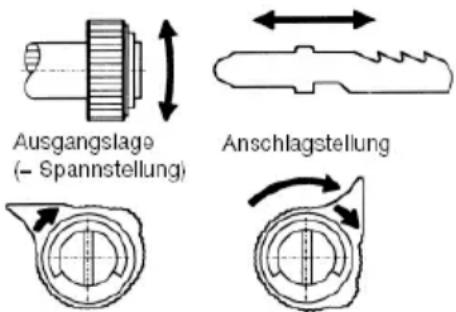

Внимание: (соблюдение обязательно):

Лобзик упереть кончиком пилки в деревянную плиту и надавить так, чтобы рычаг фиксации пилки 8 вернулся в свое исходное положение.

Только таким образом пилка 7 будет надежно и правильно закреплена и защитный кожух 3 закроется.

Повернуть рычаг фиксации пилки 8 до упора и удерживать.

Вынуть пилку 7.

Внимание!

При повороте рычага фиксации пилки не следует отжимать его назад, так как в таком положении пилка вынимается только с применением силы.

Допускаются к использованию только указанные в инструкции оригинальные пилки фирмы КРЕСС или полотна, изготовленные по приведенному ниже эскизу с макс. толщиной 1,5 мм. Только в этом случае гарантируется в значительной степени надлежащая фиксация пилки и безопасность, исключающая риск несчастного случая в результате внезапного освобождения пилки из зажима!

6,3 0 -0,1 8 0 -0,1 0.09 14,2 3 R0.75 R1,8 R0.85 5,4 0 -0,1

Опорный ролик предотвращает отклонение пилки и обеспечивает разгрузку механической части (толкателя). Он служит в качестве упора и автоматически образует угол зажима в 90°. Разумеется, это относится только к тем случаям, когда используются наши оригинальные пилки.

17. Указания по практическому применению

Параллельный упор (спецоснастка)

Для выполнения параллельных пропилов можно использовать параллельный упор 11 со шкалой, чтобы добиться прекрасных результатов. После ослабления натяжного ролика 6 параллельный упор 11 задвигается сбоку в гнездо пильного стола, регулируется по шкале и фиксируется натяжным роликом 6.

Циркульный упор (спецоснастка)

Для выполнения круговых распилов можно заказать циркульный упор со шкалой (монтаж выполняется также как и параллельного упора). Установочный винт ручки позволяет выполнить подрегулировку, когда необходимо увеличить глубину вдавливания под конкретный материал или если острие установочного винта подточилось (стерлось). Следите за тем, чтобы контрагайка всегда была хорошо затянута.

Фирма оставляет за собой все права на внесение технических изменений и дополнений!

Service

Kress-elektrik GmbH&Co.

Hechinger Str. 48

72406 Bisingen

Информация по гарантийному обслуживанию

1. Данный электроинструмент изготовливается с высокой точностью и подвергается на заводе-изготовителе строгому контролю на качество.
2. Поэтому мы предоставляем гарантию на бесплатный ремонт изделия по неисправностям, являющимся следствием производственных и материальных дефектов, и возникшим в течение 12 месяцев с даты продажи конечному потребителю.
3. Без предъявления гарантийного талона или при отсутствии на талоне штампа торгового предприятия и даты продажи претензии по качеству не принимаются и гарантийный ремонт не производится.
4. Инструмент не подлежит гарантийному обслуживанию в следующих случаях:
5. вскрытие (попытка вскрытия) или ремонт инструмента самим пользователем или не уполномоченными на это лицами в период действия гарантии,
6. использование принадлежностей, не предусмотренных заводом-изготовителем,
7. если у инструмента забиты вентиляционные каналы пылью или стружкой,
8. при возникновении повреждений в результате воздействия воды или химических жидкостей,
9. при поломках, возникших в результате эксплуатации при недопустимом напряжении или частоте питающей сети,
10. при повреждении якоря, вызванного использованием неоригинальных угольных щеток, при обнаружении следов заклинивания и перегрузки (например, одновременное перегорание ротора и статора, обеих обмоток статора),
11. в случае наличия внутри инструмента инородных материалов,
12. в случае внешних механических повреждений, возникших по вине владельца,
13. в случае воздействия на инструмент обстоятельств непреодолимой силы.

14. в случае нарушения требований и правил руководства по эксплуатации, использовании не по назначению,

15. при неправильно заполненном гарантийном талоне, без руководства по эксплуатации,

16. при повреждении изделия вследствие неправильной транспортировки и хранения,
17. Предметом гарантии не является неполная комплектация изделия, которая могла быть обнаружена при продаже изделия. Претензии от третьих лиц не принимаются. Инструмент принимается в гарантийный ремонт в чистом виде.
18. Гарантийное обслуживание не распространяется на быстроизнашиваемые запасные части, указанные в пункте «Быстроизнашиваемые детали» данного руководства по эксплуатации.

Кроме того, все резиновые, уплотнительные, компрессионные запасные части признаются быстроизнашиваемыми и не подлежат гарантии.

В зависимости от интенсивности эксплуатации рекомендуется проводить регулярную профилактику электроинструмента в сервис-centre. Возможно необходимые при этом чистка и смазка не входят в перечень гарантийных услуг, предоставляемых покупателю бесплатно.

Запрещается эксплуатация электроинструмента при появлении признаков повышенного искрения. Для выяснения причин искрения покупателю следует обратиться в гарантийную мастерскую. Неисправности, вызванные несвоевременной заменой угольных щеток, устраняются за счет покупателя.

При поступлении электроинструмента в мастерскую в наличии должны быть все комплектующие, гарантийный талон и инструкция по эксплуатации, а также документы, подтверждающие факт покупки (контрольно-кассовый чек, счетфактура и пр).

С условиями гарантийных обязательств согласен. Подтверждаю, что при покупке электроинструмент был проверен, исправен, полностью укомплектован и имеет безупречный внешний вид.
