Тип продукта	Телевизор с электронно-лучевой трубкой (ЭЛТ)
Марка	Sony
Модель	KV-29FQ75K
Диагональ экрана	29 дюймов (72 см)
Соотношение сторон	4:3
Разрешение	576i (PAL)
Телетекст	100 страниц
Входы	SCART, антенный вход, аудио/видео
Выходы	Наушники
Звуковая мощность	2 x 10 Вт
Потребляемая мощность	~100 Вт
Напряжение питания	220-240 В, 50/60 Гц
Размеры (с подставкой)	680 x 580 x 520 мм (приблизительно)
Вес	~45 кг
Материал корпуса	Пластик
Цвет	Серебристый/черный
Класс энергоэффективности	D
Особенности	SRS, система шумоподавления, таймер сна
Уход и чистка	Протирать мягкой сухой тканью, не использовать абразивные средства
Безопасность	Отключать от сети перед чисткой, не блокировать вентиляционные отверстия
Возможность ремонта	Доступны запасные части, возможна разборка и ремонт

Часто задаваемые вопросы - KV-29FQ75K SONY

Как подключить антенну к телевизору Sony KV-29FQ75K?

Подключите антенный кабель к разъему ANT IN на задней панели телевизора. Затем выполните автоматический поиск каналов в меню.

Почему телевизор не включается?

Проверьте подключение к сети питания и состояние шнура. Убедитесь, что выключатель питания на задней панели включен. Если индикатор не горит, возможно, неисправен блок питания.

Как настроить яркость и контрастность?

Нажмите кнопку MENU на пульте, перейдите в раздел Изображение, затем отрегулируйте параметры яркости, контрастности и резкости с помощью кнопок +/-.

Как использовать телетекст?

Нажмите кнопку TEXT на пульте. Для навигации используйте цифровые кнопки и стрелки. Для выхода из телетекста нажмите TV.

Что делать, если изображение мерцает?

Убедитесь, что антенный кабель надежно подключен. Попробуйте переключить режим цветности или выполнить сброс настроек изображения. Также проверьте, не влияют ли внешние источники помех.

Как отключить таймер сна?

Нажмите кнопку SLEEP на пульте несколько раз, пока на экране не появится Выкл. Таймер будет деактивирован.

Как подключить внешнее устройство через SCART?

Вставьте SCART-кабель в разъем AV1 или AV2 на телевизоре. Затем выберите соответствующий вход с помощью кнопки INPUT на пульте.

Почему нет звука?

Проверьте, не включен ли режим беззвучности (MUTE) и уровень громкости. Убедитесь, что наушники не подключены (они отключают динамики).

Как выполнить сброс к заводским настройкам?

Войдите в меню, выберите Настройки → Системные → Сброс. Подтвердите действие. Все настройки будут восстановлены по умолчанию.

Можно ли отремонтировать телевизор самостоятельно?

Рекомендуется обращаться к квалифицированному специалисту, так как внутри телевизора имеются высокое напряжение и опасные компоненты. Однако простые операции, такие как замена предохранителя, возможны при соблюдении мер безопасности.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-29FQ75K SONY

Инструкция по эксплуатации

KV-29FQ75 K

АЯ46

Sony Spain S. A.

Pol. Ind. Can Mitjans s/n

08232 Viladecavalls (Barcelona)

Сони Спэйн С.А. завод в Барселоне

Пол. Кан Митьянс с/н 08232

Виладекавальс, Барселона,

Испания. Отпечатано в Испании.

Для вашей безопасности

Дистанционное управление

Движение с помощью джойстика. Нажатие на джойстик.

6. Настройка вашего телевизора

Хотите ли вы запустить автоматическую настройку?

Да: OK Не:

7. Поиск вашего видеоканала

Для выбора телетекста

Для выбора входного сигнала или остановки телетекста

Настройка видеомагнитофона

Для остановки страницы телетекста

Вверх: ▲ Вниз: ▼ Выбор: ОК

AV1 аудио/видео сигнал от входа SCART 1

AV2 аудио/видео сигнал от входа SCART 2

AV3 аудио/видео сигнал от входа SCART 3

Пропуск программных позиций

Дистанционное управление другим оборудованием Sony

NTSC 3.58, 4.43 (только вход от видео)

Диапазон каналов

Прибл. 72 см (29 дюймов), отклонение 104°

Задние клеммы

Мощность потребления

158 Вт

Размеры (ШхВхГ)

Прибл. 765x635x570 мм

Вес

Прибл. 59 кг

Поставляемые принадлежности

Другие характеристики

Для вашей безопасности

∅Этот телевизор предназначен для работы только от сети переменного тока напряжением 220-240 В. Не подключайте слишком много электроприборов к одной розетке, так как это может привести к возгоранию или поражению электрическим током.	Из соображений безопасности и энергосбережения не рекомендуется оставлять телевизо в дежурном режиме в то время, когда он не используется. Отключайте телевизор от сети сетевой кнопкой.	∅Не допускайте попадания каких-либо предметов внутрь телевизора, так как это может привести к возгоранию или поражению электрическим током. Не допускайте проливания каких-либо жидкостей на телевизор. Если все же произонило проливание жидкости или попадание какого-либо предмета внутрь телевизора, немедленно выключите телевизор и не включайте его до тех пор, пока его не проверит квалифицированный мастер.
∅Не вскрывайте корпус и заднюю крышку телевизора. Обрапайтесь только к квалифицированному техническому персоналу.	∅В целях Вашей безопасности не прикасайтесь к любым частям телевизора, сетевому шнуру или антенному кабелю во время грозы.	Во избежание опасности возгорания или поражения электрическим током оберсайте телевизор от дождя и сырости.
∅Не перекрывайте вентиляционные отверстия в телевизоре. Для обеспечения нормальной вентиляции оставляйте вокруг телевизора пространство не менее 10 см с каждой стороны.	∅Не поменяйте телевизор и местах с повышенной температурой, влажностью или запыленностью. Не устанавливайте телевизор в месте, где он может подвергаться воздействию механической вибрации.	∅Во избежание возгорания не располагайте вблизи телевизора легковоспламеняющиеся предметы и источники открытого отвя (например, свечи)
∅Вытирайте телевизор мягкой, слегка увлажненной матерсий. Не применяйте безини, растворители и другие химкаты для протирки телевизора. Не царапайте экран телевизора. В целях безопасности вынимайте видку питания телевизора из розетки перед уборкой.	При отключении вилки питания от розетки тэяните за саму видку, а не за провод питания.	∅Следите за тем, чтобы тяжелые предметы не становились на шнур питания, так как это может привести к его повреждению.Рекомендуется смтывать излишнюю длину сетевого шнура на специальные держатели на задися крынке телевизора.
∅Устанавливайте телевизор на прочную, устойчивую подставку. Не позволяйте детям влезать на телевизор. Не ставьте телевизор набок или экраном вясрх.	∅Отключайте видку питания телевизора из розетки перед тем, как переставить телевизор. При перевоске телевизора будьте осторожны, избегайте неровных поверхностей и чрезмерных усилий. В случае падения или повреждения телевизора нужно, чтобы его немедленно проверил квалифицированный технический персонал.	∅Не накрывайте вентиляционные отверстия телевизора газетами, ниторами и т.п.

Информация по безопасности работы

Все телевизоры работают на сверхвысоком напряжении. Для предупреждения пожара или короткого замыкания выполняйте меры безопасности, указанные на прилагаемом голубом листке.

Не закрывайте вентиляционные отверстия. Для вентиляции оставьте свободное пространство как минимум 10 см вокруг телевизора.

Содержание

Содержание

Установка
1. Проверка комплектующих принадлежностей	2
2. Установка батареек в пульт дистанционного управления	2
3. Подключение телевизора	3
4. Включение телевизора	4
5. Пользование джойстиком	4
6. Настройка телевизора	5
7. Поиск видеоканала	5
Работа телевизора
Просмотр клавишей настройки телевизора	6
Просмотр клавишей дистанционного управления	7
NexTView	8
Телетекст	10
Использование системы меню телевизора	12
Регулировка изображения	12

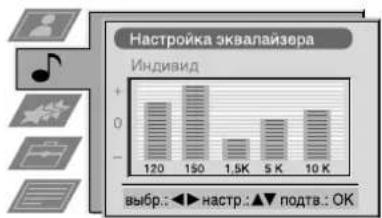

Регулировка звука	13
Пользование меню параметров	14
Пользование системой мультиизображений PIP	15
Работа системы РАР (изображение и изображение)	15
Перераспределение телевизионных каналов	16
Ручная настройка телевизора	16
Обозначение каналов	17
Пропуск программных положений	17
Использование функции дополнительной настройки	18
Выделение функции “Демо”	18
Настройка поворота изображения	19
Настройка геометрии изображения от источника RGB-сигнала	19

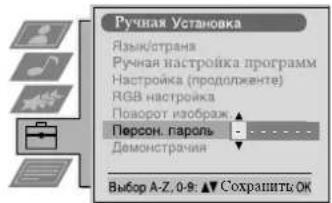

Введение персональной идентификации	20
Предварительная настройка и маркировка входных сигналов	20
Дополнительное оборудование
Подключение к телевизору дополнительного оборудования	21
Дополнительная информация для подключения оборудования	22
Канал Smart	22
Пульт дистанционного управления другой аппаратуры Sony	22
Дополнительная информация
Технические характеристики	23
Таблица отображения каналов	23
Поиск неполадок	24

Установка

Выполните операции 1–7 для установки телевизора и просмотра телевизионных программ.

1. Проверка комплектующих принадлежностей

Батарейки, пульт дистанционного управления

1. Установка батареек в пульт дистанционного управления

Соблюдайте полярность при установке батареек.

Выбрасывая отработанные батарейки, всегда помните о необходимости защиты окружающей среды.

3. Подключение телевизора

Подключение антенны к телевизору

Если вы не подключаете телевизор к КВМ, соедините его с антенным выводом (как показано слева) и переходите к разделу «4. Включение телевизора».

Если же вы подключаете телевизор к КВМ, смотрите раздел, приведенный ниже.

1. Подключите имеющийся антенный вывод к обозначенному гнезду на задней панели телевизора.

Подключение антенны и КВМ к телевизору

1. Соедините существующий антенный вывод с КВМ, как показано на рисунке.
2. Подключите антенный вывод КВМ от высокочастотного гнезда OUT на задней стороне магнитофона к антенному гнезду на задней панели телевизора, как показано на рисунке.
3. Подключите КВМ к электрической сети и включите его.
4. Вставьте записанную кассету в КВМ и нажмите клавишу "PLAY".

4. Включение телевизора

1. Вставьте вилку телевизора в электрическую розетку (220-240 В перем. тока, 50 Гц) и включите прибор.
2. Нажмите на клавишу on/off на передней панели телевизора.

Если на передней панели телевизора горит индикатор режима ожидания, нажмите клавишу телевизора на панели дистанционного управления, чтобы включить телевизор. Проявите терпение, поскольку изображение может появиться на экране телевизора через несколько секунд.

5. Пользование джойстиком

Движение джойстика Нажатие джойстика

Для перемещения по меню нажмите соответствующую клавишу-стрелку.

Для выбора пункта из меню нажмите кнопку ОК в центре джойстика.

6. Настройка телевизора

Перед настройкой телевизора вас попросят ввести нужный вам язык и страну нахождения.

1. Меню Язык/Страна появляется на экране телевизора с выделенным словом "English".
2. Нажмите клавишу ▲ или ▼ на пульте дистанционного управления, чтобы выделить выбранный вами язык, затем нажмите клавишу ОК для подтверждения. Меню страны появляется на экране с выделенным словом "OFF". Выделите "OFF", если не хотите внести в ЗУ каналы в данной последовательности, начиная с программного положения 1.
3. Нажмите клавишу ▲ или ▼, чтобы выделить страну, в которой вы пользуетесь телевизором, и нажмите клавишу ОК для подтверждения сделанного вами выбора.
4. На экране телевизора появляется меню "самоподнастройки" на выбранном вами языке. Нажмите клавишу ОК для подтверждения.
5. Проверьте подключение антенны, как указано выше, и нажмите клавишу ОК для подтверждения. Телевизор начинает автоматический поиск и внесение в память всех имеющихся каналов. Это может занять несколько минут, наберитесь терпения и не нажимайте никакие кнопки.
6. После подстройки телевизором всех имеющихся каналов на экране появляется меню "Упорядочение программ", давая возможность изменить порядок каналов в телевизоре. Чтобы изменить порядок каналов, нажмите клавишу ▲ или ▼ для выделения канала, который вы хотите передвинуть, затем нажмите ▶. Нажмите клавишу ▲ или ▼, чтобы выделить новый номер положения программы для выделенного канала, и для подтверждения нажмите клавишу ОК. Выделенный канал перемещается в свое новое программное положение, и соответствующим образом передвигаются другие каналы. Повторите эти операции, если хотите упорядочить другие каналы телевизора.
7. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.
8. Нажмите клавиши PROGR+/- или цифровые клавиши, чтобы просмотреть телевизионные каналы.

Примечание: при желании остановить процесс самоподнастройки на любом этапе нажмите клавишу ОК.

7. Поиск видеоканала

Если вы подключили КВМ к телевизору, вам нужно найти видеоканал.

1. Нажимайте клавиши PROGR+/- на пульте дистанционного управления, пока видеоизображение не появится на экране телевизора. Примечание: при желании переместить видеоканал в другое программное положение, смотрите раздел "Упорядочение телевизионных каналов" данного руководства.

Работа телевизора

Просмотр с помощью клавиш настройки телевизора

Просмотр с помощью пульта дистанционного управления

Для отключения звука

Нажмите, чтобы отключить звук телевизора. Нажмите еще раз, чтобы восстановить воспроизведение звука.

Для возвращения в режим телевидения

Нажмите, чтобы вернуться к нормальной работе из режима телетекста или ожидания.

Для выделения телетекста

Нажмите, чтобы включить и выключить телетекст.

Для выделения электронного руководства программ (EPG)

Нажмите, чтобы включить и выключить EPG.

Для выполнения стоп-кадра

Нажмите, если хотите записать какую-либо информацию на экране телевизора, к примеру, номер телефона. Нажмите еще раз, чтобы вернуться в нормальный режим телевидения.

Для выделения каналов

Нажмите цифровые клавиши, чтобы выделить каналы.

Для программ с двухзначными номерами, например 23, сначала нажмите -/-- и затем клавиши 2 и 3.

Для воспроизведения меню изображения

Нажмите, чтобы изменить настройку изображения. Нажмите клавишу ОК, чтобы убрать воспроизведение.

Для воспроизведения звукового меню,

Нажмите, чтобы изменить звуковые настройки. Нажмите клавишу ОК, чтобы убрать воспроизведение.

Для воспроизведения Таблицы программ

Нажмите клавишу ОК. Нажмите ▲ или ▼, чтобы выделить нужный канал, затем нажмите ▶ для подтверждения.

Для настройки уровня звука телевизора

Нажмите, чтобы отрегулировать уровень звука телевизора.

Для временного выключения телевизора

Нажмите, чтобы временно выключить телевизор. Нажмите еще раз, чтобы вывести телевизор из режима ожидания. Для экономии электроэнергии рекомендуем полностью выключать телевизор, когда вы им не пользуетесь. ПРИМЕЧАНИЕ: через 15-30 минут без телевизионного сигнала и без нажатия какой-либо клавиши телевизор автоматически переключается в режим ожидания.

Для открытия экранной информации

Нажмите для открытия всех экранных указаний. Нажмите еще раз, чтобы убрать их. В режиме Телетекста нажмите клавишу, чтобы увидеть страницу с указателем (обычно страница 100) и затем нажмите еще раз, чтобы убрать её.

Для выделения входного сигнала или фиксации телетекста

Нажмите для выделения входных сигналов от телевизионных гнезд (смотри раздел об использовании дополнительного оборудования). В режиме Телетекста нажмите, чтобы зафиксировать отображенную на экране страницу. Нажмите еще раз, чтобы убрать её.

Смотри раздел "Работа системы РАР" данного руководства для получения более подробной информации.

Для возврата на предыдущий канал

Нажмите, чтобы вернуться на предыдущий канал, который вы раньше смотрели. Примечание: это можно сделать только после просмотра имеющегося канала в течение 5 секунд.

Нажмите, чтобы включить и выключить режим мультинзображений РІР.

Для изменения экранного формата

Нажмите, чтобы изменить размер экрана.

Ключи быстрого текста Fastext

Для более подробной информации смотри раздел Телетекст руководства.

Для выделения элементов меню

Используйте клавишу ОК и клавиши-стрелки для выделения дополнительных функций, имеющихся в системе меню телевизора.

Для выведения меню на экран

Нажмите, если хотите использовать систему меню телевизора. Нажмите еще раз, чтобы убрать меню с экрана телевизора.

Для выделения каналов

Нажмите для выделения каналов.

Для восстановления заводской настройки.

Откройте крышку пульта дистанционного управления и нажмите для восстановления заводской настройки изображения и звука. После "Установки" на экране телевизора появляется меню; по разделу данного руководства "Выбор языка и страны" измените сделанный вами выбор языка и страны по желанию.

Для выведения на экран времени

Откройте крышку пульта дистанционного управления и нажмите, чтобы вывести время на экран.

Для работы видеоаппаратуры

Откройте крышку пульта дистанционного управления и нажмите эти кнопки, чтобы привести в действие видеоаппаратуру (смотри руководство КВМ).

NexTView*

*зависит от наличия услуги.

NexTView представляет собой электронное программное руководство с информацией по программам на 1 неделю* для всех каналов, поддерживаемых EPG.

*Если данные превышают объем памяти NexTView, вы будете получать информацию меньше, чем на 7 дней.

Выведение на экран NexTView

Сначала нужно выделить канал, обеспечивающий услугу NexTView. В таком случае индикация "NexTView" выводится на экран, как только все данные готовы.

1. Несколько раз нажмите клавишу на пульте дистанционного управления, чтобы включить и выключить NexTView.
2. Нажмите клавиши ▲, ▼, ◀ или ▶, чтобы переместить курсор по экрану.
3. Нажмите клавишу ОК для подтверждения выбора. а. Если нажать на клавишу ОК в колонках даты, времени или пиктограммы (темы), можно изменить перечень программ согласно выбору. b. При нажатии клавиши ОК в перечне программ, на экран сразу выводится канал, если в настоящее время есть телевещание, или на экран выводится меню "Полная информация", если телевещание будет иметь место в ближайшее время.

Указатель

полный список выбора индивидуальный выбор новости телевизионного вещания кинофильмы спорт развлекательные программы дети возврат в последнее меню

Пользование меню "Индивидуальная настройка"

При выделении пиктограммы можно выделить только нужные вам элементы, ограничив их поиск выделенными элементами.

1. Нажмите ▲ или ▼, чтобы выделить пиктограмму 😊, и нажмите ▶, чтобы вывести на экран меню "Индивидуальная настройка".
2. Нажмите ▲ или ▼, чтобы выделить на экране выбранный вами элемент и нажмите клавишу ОК для подтверждения выбора.
3. Повторите операцию 2 для всех элементов, которые вы хотите иметь в вашем списке.
4. По завершении списка нажмите ▶, чтобы выделить на экране меню.
5. Нажмите клавишу ОК.

Пользование меню "Полная информация"

1. Нажмите ▲ или ▼, чтобы выделить будущую программу в колонке со списком программ.
2. Нажмите клавишу ОК, чтобы вывести на экран меню "Полная информация".

1. При наличии КВМ с каналом smart и при желании записать выделенную программу на видеомагнитофон нажмите ◀, чтобы выделить, и нажмите клавишу ОК для передачи информации на КВМ.
2. Для настройки КВМ:

Несколько раз нажмите ◀, чтобы выделить VPS/PDC, затем нажмите клавишу OK, чтобы выделить "On" или "Off". При такой настройке вам обеспечивается гарантированная запись всей телепередачи, даже если в телевизионной программе произойдет изменение. Эта функция действует, только если выделенный канал передает сигнал VPS/PDC.

Скорость

Нажмите ▼, чтобы выделить элемент "Скорость", затем нажмите клавишу ОК, чтобы выделить "SP" для стандартного воспроизведения или "LP2" для долгоиграющего. В функции долгоиграющего воспроизведения можно записать в два раза больше на видеопленку. При этом, однако, может ухудшиться качество изображения.

Настройка КВМ

Нажмите ▼, чтобы выделить элемент "Настройка КВМ", затем нажмите клавишу ОК для выделения того КВМ, который вы хотите запрограммировать, а именно "VCR1" или "VCR2".

1. Затем нажмите ▶, чтобы выделить пиктограмму ∽, затем нажмите клавишу ОК, чтобы убрать меню с экрана телевизора.

Телетекст

Наибольшее число телевизионных каналов передают информацию по Телетексту. Страница с указателем услуг Телетекста (обычно страница 100) предоставляет информацию о том, как ими пользоваться. Пользуйтесь телевизионным каналом с сильным сигналом передачи, в противном случае в Телетексте могут быть ошибки.

Включение и выключение Телетекста

1. Выделите телевизионный канал передачи Телетекста, который вам нужно посмотреть.
2. Один раз нажмите для получения изображения и Телетекста (Р&Т). Экран разделен на две части с указанием телевизионного канала в правом углу и дисплеем телетекста в левом.

① Режим Р&Т: нажмите клавишу PROGR+/-, чтобы переключить канал на телевизионном экране. Нажмите ◀ или ▶, чтобы изменить размер экранного меню. Нажмите *** еще раз, чтобы восстановить нормальный прием телетекста.

1. Нажмите ⑰ на раза, чтобы видеть только Телетекст.
2. Нажмите тн раза для смешанного режима.
3. Нажмите четвёртый раз, чтобы выключить Телетекст.

Выделите страницу Телетекста

Введите три цифры номера страницы цифровыми клавишами на пульте управления. В случае ошибки наберите любые три цифры и повторно введите номер нужной страницы.

Использование других функций Телетекста

Выделение следующей или предыдущей страницы

Нажмите клавишу ▲ или ▼ на пульте дистанционного управления для выделения предыдущей или следующей страницы.

Выделение подстраницы

Страница телетекста может состоять из нескольких суб-страниц. В этом случае появляется информационная строка, показывающая число суб-страниц. Выберите суб-страницу, нажимая ▲ или ▼.

Стоп-кадр страницы Телетекста

Нажмите клавишу ☑, чтобы зафиксировать страницу. Нажмите ещё раз, чтобы снять стоп-кадр.

Открытие страницы с указателем

Нажмите клавишу, чтобы открыть страницу (обычно страница 100). Нажмите ещё раз, чтобы убрать её.

Использование цветных клавиш для доступа к страницам (Fastext)

(данная функция имеется только, если телевизионная станция передаёт сигналы Fastext)

При появлении меню цветной кодировки внизу страницы нажмите цветную клавишу на пульте дистанционного управления (зелёную, красную, жёлтую или синюю), чтобы выйти на соответствующую страницу.

Использование функции "Ловушка страницы"

1. Нажмите цифровые клавиши на пульте дистанционного управления для выделения страницы телетекста, на которой указаны несколько страничных номеров (например, страница указателя).
2. Нажмите клавишу ОК.
3. Нажмите ▲ или ▼, чтобы выделить номер нужной страницы, затем нажмите клавишу ОК. Заказанная страница выводится на экран через несколько секунд.

Телетекст

Использование меню Телетекста

1. Нажмите клавишу MENU на пульте дистанционного управления для выведения меню на экран телевизора.
2. Нажмите клавишу ▲ или ▼, чтобы выделить выбранный вами на экране элемент, затем нажмите клавишу ▶ для отображения соответствующего подменю.
3. Чтобы снять с экрана меню Телетекста, нажмите клавишу MENU.

Вверх/Вниз/Полн.

Подменю Вверх/Вниз/Полн. позволяет расширять различные разделы страницы Телетекста. Нажмите ▲, чтобы увеличить верхнюю половину экрана. Нажмите ▼, чтобы увеличить нижнюю половину экрана. Нажмите клавишу ОК, чтобы восстановить нормальный размер страницы. Нажмите ◀, чтобы вернуться на экран меню Телетекста.

Удаление текста*

*возможно в режимах Телетекст или Микс (см. "Включение и выключение телетекста")

Функция удаления текста позволяет смотреть телевизионный канал во время поиска страницы телетекста.

1. Нажмите два раза кнопку на пульте ДУ для выбора полной страницы текста.
2. Нажмите кнопку MENU для вывода меню телетекста.
3. Нажмите ▲ или ▼, чтобы выбрать "Удалить текст", и нажмите ▶ для ввода.
4. На экране появится текущий телевизионный канал. Когда завершится поиск страницы телетекста, синий символ ☑ появится в левом верхнем углу экрана.
5. Нажмите кнопку на пульте ДУ для просмотра страницы.

Показывать

Некоторые страницы телетекста содержат скрытую информацию (например, викторина), которую можно показать.

1. В режиме телетекста нажмите кнопку MENU на пульте ДУ для вывода меню телетекста.
2. Нажмите ▲ или ▼, чтобы выбрать "Показывать", и нажмите ▶ для ввода. На экране появится скрытая информация.

Время страницы*

*в зависимости от предоставляемого сервиса, функция Время страницы возможна в режимах Телетекст или Микс

Функция Время страницы позволяет вызвать и настроить время у страниц телетекста с временным кодом (например, страница-предупреждение).

1. В режиме телетекста нажмите кнопку MENU на пульте ДУ для вывода меню телетекста.
2. Нажмите ▲ или ▼, чтобы выбрать "Время страницы", и нажмите ▶ для ввода. На экране появится суб-меню "Время страницы".
3. Введите нужный номер страницы, пользуясь кнопками с цифрами на пульте ДУ.
4. Введите нужное время, пользуясь пультом ДУ.
5. Нажмите ОК для подтверждения ввода. Телевизор выйдет из режима телетекста, и время будет отображаться в левом верхнем углу экрана. В заданное время появится выбранная страница.

Обзор страниц*

*возможно только при условии трансляции телетекста TOP-Text.

В этом меню страницы TOP-Text разделяются на две колонки: первая колонка показывает блоки страниц, а вторая показывает группы страниц.

1. Нажмите ◀ или ▶ для выбора первой или второй колонки.
2. Нажмите ▲ или ▼ для выбора соответствующего блока или группы страниц.
3. Нажмите ОК для вывода выбранных страниц.

Использование системы меню телевизора

Телевизор располагает системой меню, основанной на серии удобных для пользователя экранных изображений и меню. Эти изображения дают вам возможность получить наибольшую отдачу от эксплуатации телевизора, помогая менять настройку изображения и звука, менять размеры телевизионного изображения, перераспределять телевизионные каналы и т. д.

Настройка изображения и звука

На заводе-изготовителе выполнена предварительная настройка изображения и звука. Тем не менее их можно отрегулировать по собственному усмотрению.

1. Нажмите клавишу MENU на пульте дистанционного управления для выведения меню на телевизионный экран.
2. Нажмите клавиши ▲ или ▼, чтобы выделить ⚙️ для настройки изображения или ⚣️ для звуковой настройки, затем нажмите ▶ для введения меню "Настройка изображения" или меню "Настройка звука".
3. Нажмите клавиши ▲ или ▼ для выделения на экране элементов, которые вы хотите настроить, затем нажмите ▶ для подтверждения. Описание элементов меню и их эффектов смотрите в приведенной ниже таблице.
4. Нажмите клавиши ▲, ▼, ▶ или ◀ для настройки выделенных элементов.
5. После регулировки нужных элементов нажмите клавишу ОК для введения в ЗУ новой настройки.
6. Повторите операции 3-5 при желании настроить любые другие элементы.
7. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Регулировка изображения

Элемент Эффект/Действие

Режим изображения ▼ Live (для прямой трансляции)

Персональный (для индивидуальной настройки) Фильм (для трансляции кинофильмов)

▲ Игра (для компьютерных игр)

Контраст меньше ◀ ▶ больше

Яркость*

Насыщенность*

Цветовой тон**

Четкость*

ТЕМНЕЕ ◀ ▶ СВЕТЛЕЕ

бледнее ◀ ▶ ярче

красноватый ◀ ▶ зеленоватый

более размытая ◀ ▶ более отчетливая

* Только если в позиции "Режим изображения" выбрано "Персональный" ** Только для цветовой системы NTSC

Стандарт: Приводит изображение к заводской настройке

AI (Искусственный интеллект) ▼ Off: Нормальный

▲ On: Автоматическая оптимизация уровня

контрастности применительно к телевизионному сигналу.

Понижение шума ▼ Сильное: Сильное понижение шума.

Среднее: Среднее понижение шума.

Слабое: Слабое понижение шума.

Авто: Оптимальное понижение шума выбирается автоматически.

▲ Выкл.: Выключение понижения шума.

Цифровой режим ▼ Нормальный: Базовое качество изображения 100 Гц.

DRC 50: Улучшенное качество изображения для просмотра сменяющихся символов.

DRC 100: Оптимальное качество изображения без мерцания и помех.

Цветовой тон: Теплый — придает теплый оттенок изображению. Нормальный — нормальный.

Холодный: Придает холодный оттенок изображению.

Регулировка звука

Элемент: Эффект/Действие

Режим эквалайзера: Персональный

Голос

Джаз

Рок

Поп

Фоновый экран (фиксированная настройка, не может быть отрегулирована)

Настройка эквалайзера: Можно отрегулировать способ, выбранный в режиме эквалайзера, путем прямого перехода и подъема 5 выбранных частотных диапазонов. Нажмите ◀ или ▶ для выбора полосы частот и затем ▼ или ▲ для регулировки частоты. Наконец нажмите клавишу ОК для введения в ЗУ новой настройки.

При желании сохранить в памяти новую настройку необходимо настроить режим эквалайзера на "Персональный". Персональный режим неизменно хранит настройку в памяти, все прочие режимы (Голос, Джаз, Рок, Поп) сохраняют информацию в памяти только до изменения следующего режима.

① При желании сохранить в памяти новую настройку необходимо настроить режим эквалайзера на "Персональный". Персональный режим неизменно хранит настройку в памяти, все прочие режимы (Голос, Джаз, Рок, Поп) сохраняют информацию в памяти только до изменения следующего режима.

Баланс

◀ Сдвиг влево

▶ Сдвиг вправо

Громкость

▼ Выкл.: Нормальная

▲ Вкл.: Для музыкальных передач

Пространство

▼ Выкл.: Нормальный

▲ Вкл.: Специальный акустический эффект

Авторег. громкости

On: уровень громкости каналов остается неизменным независимо от сигнала телевещания (напр., в случае рекламы)

▲ Off: уровень громкости меняется по сигналу трансляции.

Двойной звук Для двухязычного вещания:

▼ А для канала 1

▲ В для канала 2

Для стерео телевещания:

▼МОНО

▲Стерео

Когда передается стерео NICAM, на экране ненадолго появляется указание NICAM.

Наушники

Громк. телефниже

▶ ВЫШЕ

Двойной звук Возможно только в режиме РАР.

Стерео: Звук с одного экрана идет и через динамики телевизора, и через наушники.

▲ PAP: Звук с левого экрана идет через динамики телевизора, звук с правого экрана идет через наушники.

Для более подробной информации обратитесь к описанию функций в режиме РАР.

Использование системы меню телевизора:

Использование меню параметров

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавиши ▲ или ▼, чтобы выделить ⭐ для меню "Параметры", затем нажмите ▶ для введения меню "Параметры".
3. Нажмите клавиши ▲ или ▼, чтобы выделить нужный элемент меню, затем нажмите ▶ для подтверждения. Описание элементов меню и их эффектов смотри в приведенной ниже таблице.
4. Нажмите клавиши ▲, ▼, ▶ или ◀, чтобы выделить нужную настройку.
5. Нажмите клавишу ОК, чтобы подтвердить ваш выбор настройки.
6. Повторите операции 3-5 при желании выделить любой другой элемент.
7. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Элемент Эффект/Действие

Таймер режима ожидания Вы можете выделить время, по истечении которого телевизор сам переключается в режим ожидания.

▼ Off

▲ 90 МИН

Фиксация ▼ Off : нормальная

▲ On : нажмите клавиши на пульте дистанционного управления, чтобы вывести телевизор из режима ожидания. Клавиши на телевизоре не действуют.

AV2 Вывод ▼ аудио/видео телевизионный сигнал от антенны

77

AV1 аудио/видео сигнал от разъема scart 1

▲ AV4 аудио/видео сигнал от разъемов на передней панели телевизора

Использование системы меню телевизора:

Использование системы мультиизображений PIP

Режим мультиизображения PIP (изображение в изображении) выводит на экран непрерывный ряд из 12 неподвижных изображений, а 13-е изображение соответствует трансляции. Можно вручную выделить канал, который вы хотите смотреть, как в режиме полного экрана, так и в режиме PIP.

1. Нажмите клавишу 📄 на пульте дистанционного управления, чтобы выделить режим мультиизображения PIP. На экране появляются 13 программных положений с каналом, который вы смотрите, в центре.
2. Несколько раз нажмите клавиши PROGR+/- , чтобы выделить 12 следующих или предыдущих программных положений.
3. Нажмите клавиши ▲, ▼, ◀ или ▶, чтобы перемещаться по 13 выведенным на экран каналам.
4. Нажмите клавишу ОК, чтобы выделить взятую в рамку канал. Этот канал перемещается теперь в центр.
5. Еще раз нажмите клавишу ОК, чтобы вывести на экран выделенный канал, или нажмите 📄, чтобы убрать режим мультиизображения PIP с телевизионного экрана.

Работа системы PAP (изображение и изображение)

Данная функция PAP делит экран на две части для одновременного просмотра двух каналов (один из которых, при желании, от видеоисточника). Звук с левой стороны экрана идет через телевизионные динамики, а звук с правой стороны экрана может быть получен через наушники.

Включение и выключение режима РАР

Нажмите один раз, чтобы отобразить экраны, и два раза, чтобы выключить РАР.

Выбор звука для наушников

Включите РАР и согласно пункту "Настройка изображения и звука" установите "Dual Sound" в режим "РАР."

Нажмите ↑. Символ ↑ появляется на правой стороне экрана. Выделите нужный источник при помощи цифровых клавиш (для телевизионного канала) или (для видеоисточника).

Нажмите, чтобы заменить два экрана.

Масштабирование экранов

Нажмите клавиши ◀ или ▶, чтобы изменить размер двух экранов.

Использование системы меню:

Перераспределение телевизионных каналов

Настроив телевизор, можно использовать эту функцию для изменения порядка каналов в телевизоре.

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ на экранном меню, затем нажмите ▶, чтобы ввести меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Сортировка программ", затем нажмите ▶, чтобы войти в меню "Сортировка программ".
4. Нажмите клавиши ▲ или ▼, чтобы выделить канал, который нужно переместить, затем нажмите ▶ для подтверждения.
5. Нажмите клавиши ▲ или ▼, чтобы выделить новое положение программы (например, ПРОГ 4) для выбранного канала, затем для подтверждения нажмите клавишу ОК. Выбранный канал перемещается на новое программное положение, и соответственно перемещаются и другие каналы.
6. Повторите операции 4 и 5, если нужно переместить другие каналы.
7. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Ручная настройка телевизора

Вы уже выполнили автоматическую настройку телевизора по инструкциям в начале руководства. Можно также выполнить эту операцию вручную, добавляя по одному телевизионные каналы.

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ на экранном меню, затем нажмите ▶, чтобы войти в меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная Установка" на экранном меню, затем нажмите ▶, чтобы войти в меню "Ручная Установка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Ручная настройка программ" на экранном меню, затем нажмите ▶, чтобы войти в меню "Ручная настройка программ".
5. Нажмите клавишу ▲ или ▼, чтобы выделить номер программы для вашего канала (например, ПРОГР 1 для ВВС1), затем нажмите ▶, чтобы выделить колонку "Пропуск".
6. Нажмите ▲, чтобы выделить "OFF", затем нажмите ▶, чтобы выделить колонку "СИСТ".
7. Нажмите клавишу ▲ или ▼, чтобы выбрать систему телевещания (B/G для западноевропейских стран, D/K для восточноевропейских стран) или "EXT" для входного видеосигнала (AV1, AV2, ...), затем нажмите ▶ для подтверждения.
8. Нажмите клавишу ▲ или ▼, чтобы выбрать "C" для наземных каналов, "S" для кабельных каналов или "F" для прямых частотных вводов, затем нажмите ▶ для подтверждения.
9. Выделите первый номер "КАН" (канал), затем второй номер "КАН" цифровыми клавишами на пульте дистанционного управления или нажмите ▼ для поиска следующего имеющегося канала.
10. Если вы не хотите сохранить этот канал на выбранном вами номере программы, нажмите клавишу ▲ или ▼ для продолжения поиска нужного канала.
11. При желании сохранить этот канал нажмите клавишу ОК.
12. Повторите операции 5-11, если нужно сохранить несколько каналов, затем нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Использование системы меню телевизора:

Обозначение каналов

Названия каналов как правило берутся автоматически из Телетекста, если он имеется. Вы, однако, можете сами обозначить канал или входной видеосигнал, используя до пяти знаков (букв или цифр).

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ на экранном меню, затем нажмите ▶, чтобы ввести меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка", затем нажмите ▶, чтобы ввести меню "Ручная установка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Ручная настройка программ", затем нажмите ▶, чтобы ввести меню "Ручная настройка программ".
5. Нажмите клавишу ▲ или ▼, чтобы выделить канал, который вы хотите обозначить.
6. Нажмите клавишу ▶ несколько раз, пока не выделится первый элемент колонки "НАЗВАНИЕ".
7. Нажмите клавишу ▲ или ▼, чтобы выделить букву или цифру (выделите "-" для пропуска), затем нажмите ▶ для подтверждения. Таким же образом выделите еще четыре знака.
8. Выделив все знаки, нажмите клавишу ОК.
9. Повторите операции с 5 по 8 при желании обозначить другие каналы.
10. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Пропуск программных положений

Эта функция дает возможность пропустить неиспользуемые программные положения при переключении программ клавишами PROGR+/-. Тем не менее при помощи цифровых клавиш можно также выделить пропущенные положения программ.

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ в экранном меню, затем нажмите ▶, чтобы войти в меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная настройка", затем нажмите ▶, чтобы войти в меню "Ручная настройка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Ручная настройка программ", затем нажмите ▶, чтобы войти в меню "Ручная настройка программ".
5. Нажмите клавиши ▲ или ▼, чтобы выделить положение программы, затем нажмите ▶, чтобы выделить колонку "ПРОП".
6. Нажмите клавишу ▲ или ▼, чтобы выбрать "Off" или "On" (если вы хотите пропустить данное положение программы), затем нажмите клавишу ОК для сохранения информации в памяти.
7. Повторите операции 5 и 6, если вы хотите пропустить или сохранить следующее программное положение.
8. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Использование системы меню телевизора:

Использование функции дополнительной настройки

Посредством этой функции можно а) отрегулировать затухание каждого канала, в) произвести индивидуальную настройку уровня громкости каждого канала, с) выполнить ручную поднастройку телевизора для улучшения приема изображения, если оно искажено, или д) заранее настроить аудиовизуальный выходной сигнал для программных положений каналов с зашифрованными сигналами (например, с декодера платного телевидения). В таком случае подключенный КВМ записывает расшифрованный сигнал.

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ на экранном меню, затем нажмите ▶, чтобы войти в меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка", затем нажмите ▶, чтобы войти в меню "Ручная установка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Настройка (продолжение)", затем нажмите ▶, чтобы войти в меню "Настройка (продолжение)".
5. Нажмите клавишу ▲ или ▼, чтобы выбрать соответствующий номер программы, затем нажмите клавишу ▶ несколько раз, чтобы выделить a) ATT, b) VOL, c) AFT или d) DECODER. Меняется цвет выделенного элемента.
6. а) Высокочастотный аттенюатор

Нажмите клавишу ▲ или ▼, чтобы включить или выключить аттенюатор. Нажмите клавишу ОК для подтверждения выбора. Повторите операции 5 и 6а при желании отрегулировать затухание других каналов.

b) VOL - Volume Offset/Коррекция громкости

Нажмите клавишу ▲ или ▼ для регулировки уровня звука (диапазон от -7 до +7) канала.

Сохраните в памяти нажатием клавиши ОК. Повторите операции 5 и 6b при желании отрегулировать уровень звука других каналов.

c) AFT - Automatic Fine Tuning/Автоматическая точная настройка

Нажмите клавишу ▲ или ▼ для точной настройки частоты канала в диапазоне от -15 до +15. Нажмите клавишу ОК для подтверждения. Повторите операции 5 и 6с при желании точно настроить и другие каналы.

d) ДЕКОДЕР

Нажмите клавишу ▲ или ▼, чтобы выделить AV1 или AV2 для положения программы, затем нажмите клавишу OK для подтверждения. Теперь можно подключить декодер к гнезду AV1 или гнезду AV2 на задней панели телевизора, и изображение от декодера появится на программе под этим номером. Повторите операции 5 и 6d, чтобы произвести предварительную настройку аудиовизуального выходного сигнала для других программных положений.

1. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Выделение функции "Демо"

Эта функция дает возможность произвести просмотр некоторых имеющихся в телевизоре функций.

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ ☐ на экранном меню, затем нажмите ▶, чтобы ввести меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка", затем нажмите ▶, чтобы ввести меню "Ручная установка".
4. Нажмите клавишу ▼, чтобы выделить "Демонстрация", затем нажмите ▶, чтобы начать показ (который длится примерно 5 минут).
5. Нажмите клавишу, чтобы убрать показ с экрана телевизора.

Использование системы меню телевизора:

Настройка поворота изображения

В силу земного магнетизма изображение может наклоняться. В таком случае изображение можно поднастроить.

1. Нажмите клавишу MENU на панели дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ 📁 на экранном меню, затем нажмите ▶, чтобы войти в меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка", затем нажмите ▶, чтобы войти в меню "Ручная установка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Поворот изображения", затем нажмите ▶, чтобы войти в подменю "Поворот изображения".
5. Нажмите клавишу ▲ или ▼, чтобы повернуть изображение в пределах от -5 до +5, затем нажмите клавишу ОК, чтобы сохранить информацию в памяти.
6. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Настройка геометрии изображения от источника RGB-сигнала

При подключении источника RGB-сигнала типа Sony PlayStation может оказаться необходимым перенастроить геометрию изображения.

1. Нажмите клавишу на пульте дистанционного управления, чтобы выделить подключенный источник RGB ①
2. Нажмите клавишу MENU, чтобы вывести меню на экран телевизора.
3. Нажмите клавишу ▼, чтобы выделить символ 📁 на экранном меню, затем нажмите ▶, чтобы войти в меню "Установки".
4. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка" на экранном меню, затем нажмите ▶, чтобы войти в меню "Ручная установка".
5. Нажмите клавишу ▼, чтобы выделить функцию "Настройка RGB-сигнала" на экранном меню, затем нажмите ▶, чтобы войти в подменю "Настройка RGB-сигнала".
6. Нажмите ▶, чтобы выделить H Centre, затем нажмите ▲ или ▼, чтобы отрегулировать центрирование изображения в диапазоне от -10 до +10. Сохраните новую настройку, нажав клавишу ОК.
7. Нажмите ▶, чтобы выделить H Size, затем нажмите ▲ или ▼, чтобы отрегулировать горизонтальные координаты в диапазоне от -10 до +10. Сохраните новую настройку, нажав клавишу ОК.
8. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Использование системы меню телевизора:

Введение персональной идентификации

При использовании этой функции можно придать вашему телевизору защитный код, который даст возможность найти вас в случае кражи и затем нахождения телевизора. Защитный код может быть введен только один раз: запишите его для себя!

1. Нажмите клавишу MENU на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ 📋 на экранном меню, затем нажмите ▶, чтобы ввести меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Ручная установка" на экранном меню, затем нажмите ▶, чтобы ввести меню "Ручная установка".
4. Нажмите клавишу ▼, чтобы выделить функцию "Персон. пароль" на экранном меню, затем нажмите ▶, чтобы ввести подменю "Персон. пароль".
5. Нажмите клавишу ▲ или ▼, чтобы выделить первый из 11 знаков (буква, цифра + или пропуск), затем нажмите ▶, чтобы перейти к следующему знаку.
6. Повторите операцию 5, чтобы ввести все знаки кода.
7. Нажмите клавишу ОК для введения информации в память. На экране появляется блок состояния, требуя еще раз ввести ваш код.
8. Нажмите клавишу ОК еще раз для окончательного запоминания кода или нажмите ◀, чтобы стереть его.
9. Нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Предварительная настройка и маркировка входных сигналов

При помощи этой функции можно автоматически задать формат и маркировать источник входного сигнала.

1. Нажмите клавишу на пульте дистанционного управления, чтобы вывести меню на экран телевизора.
2. Нажмите клавишу ▼, чтобы выделить символ 📋 на экранном меню, затем нажмите ▶, чтобы ввести меню "Установки".
3. Нажмите клавишу ▼, чтобы выделить функцию "Установка нч входов" на экранном меню, затем нажмите ▶, чтобы ввести меню "Установка нч входов".
4. Нажмите клавишу ▲ или ▼, чтобы выделить нужный АВ входной сигнал (AV1, 2, 3 или 4).
5. Нажмите клавишу ▶, чтобы выделить "LABEL".
6. Нажмите клавишу ▲ или ▼, чтобы выделить первый знак названия, затем нажмите клавишу ▶, чтобы перейти к следующему знаку.
7. Повторите операцию 7, чтобы выделить остальные 4 знака, затем сохраните информацию нажатием клавиши ОК.
8. Повторите операции 4-8 для других источников АВ входного сигнала и нажмите клавишу MENU, чтобы убрать меню с экрана телевизора.

Подключение к телевизору дополнительного оборудования

Опираясь на приведенные ниже иллюстрации, вы можете подключить к телевизору обширную гамму аудио и видеоаппаратуры.

Для выведения входного сигнала подключенной аппаратуры на экран телевизора вам нужно выделить символ разъема, с которым соединена аппаратура.

1. Глядя на приведенные выше иллюстрации, подключите аппаратуру к соответствующему гнезду телевизора.
2. Нажмите клавишу несколько раз на пульте дистанционного управления, пока правильный входной сигнал для вашей аппаратуры не появится на экране телевизора (смотри таблицу внизу):

Символ на экране телевизора	Входные сигналы от разъема
1	Входной аудио/видео сигнал через разъем scart A или * RGB-сигнал через разъем scart A
2	Входной аудио/видео сигнал через разъем scart B или* S-видео сигнал через разъем scart B
3	Входной аудио/видео сигнал через разъем scart C или* S-видео сигнал через разъем scart C
4	Входной S-видеосигнал через 4-штырьковый разъем DIN F или* входной видеосигнал через гнездо подключения проигрывателя G и входной аудиосигнал через гнездо подключения проигрывателя H

* автоматическое обнаружение сигнала согласно подключенной аппаратуре

1. Включите подключенную аппаратуру. Изображение от подключенной аппаратуры (если оно возможно) появится на экране телевизора.
2. Нажмите , чтобы вернуться к нормальному экрану телевизора.

Подсоединение наушников

Подключите наушники к разъему E на передней панели телевизора.

Дополнительная информация при подключении оборудования

* Если изображение или звук искажены, уберите КВМ от телевизора. * При подключении KBM monaural соедините только белое гнездо с телевизором и KBM. * Информацию о том, как выделить выходной сигнал разъема scart 2 / , смотри на странице 14. * При подключении внешнего Hi-Fi оборудования, Вы можете отрегулировать уровень громкости путем регулировки наушников в звуковом меню - обратитесь к пункту "Настройка изображения и звука": е

Канал Smart

Канал Smart является прямой связью между телевизором и КВМ.

Для такой связи необходимо:

* иметь KBM, который поддерживает связь с развитой логикой Smartlink, NexTView Link, Easy Link или Megalogic. * полностью протянутый кабель с 21-штарьковым разъемом scart для подключения KBM к разъему / scart 2:2→32

Характеристики связи Smartlink:

* Информация о подстройке, типа просмотра канала, передается с телевизора на КВМ. * При помощи NexTView вы можете легко программировать KBM. * Прямая запись с телевизора : когда вы смотрите телевизор, достаточно нажать одну кнопку на КВМ, чтобы записать данную программу.

Для получения больше информации относительно Smartlink смотрите руководство по эксплуатации вашего КВМ.

Пульт дистанционного управления другой аппаратуры Sony

При помощи кнопок под крышкой пульта дистанционного управления можно управлять другой аппаратурой марки Sony.

1. Откройте крышку пульта дистанционного управления.
2. Настройте переключатель ВМФ 1234 DVD на аппаратуру, которой вы хотите управлять:

VTR1 Beta KBM

ВМФ2 8 мм КВМ

ВКФЗ бытовой КВМ

Цифровой видеомагнитофон ВМФ4 (DCR-VX 1000/9000E, VHR-1000)

DVD цифровой видеодиск

1. Пользуйтесь кнопками пульта дистанционного управления для управления аппаратурой.

* Если ваша аппаратура оснащена переключателем COMMAND MODE, поставьте его в такое же положение, что переключатель видеомагнитофона VTR 1234 DVD на пульте дистанционного управления. * Если аппаратура не обладает постоянной функцией, соответствующая кнопка на пульте дистанционного управления не действует.

Технические характеристики

Телевизионная система

B/G/H, D/K

Система цвета

ПАЛ, СЕКАМ

НТСЦ 3.58, 4.43 (только входной видеосигнал)

Канальный охват

Смотри "Руководство по каналам" на следующей странице.

Кинескоп

FD Trinitron

Примерно 72 см (29 дюймов), отклонение 104°

Задние клеммы

→1 / →1: 21-штырьковый евроразъем (стандарт CENELEC), включая аудио/видео вход, RGB-сигнал вход, аудио/видео выход телевизионных сигналов.

2/1: 21-штырьковый евроразъем (стандарт CENELEC), включая аудио/видео вход, S-видео вход, аудио/видео выход монитора.

3/1: 21-штырьковый евроразъем (стандарт CENELEC), включая аудио/видео вход, S-видео вход, аудио/видео выход монитора. L/G/S/L: разъемы RCA, выходы для аудиосигналов R/D/D/D

TF RF In

Передние клеммы

∅4	Входной видеосигнал - гнезда для подключения проигрывателя
∅4	Входной аудиосигнал - гнезда для подключения проигрывателя
∅34	S входной видеосигнал - 4 штырька DIN
∅	Гнездо наушников - минигнездо стереосигнала

Звуковая мощность

Левый/Правый: 2x20 Вт (МРО) 2x10 Вт (RMS)

Сабвуфер: 30 Вт (МРО) 15 Вт (RMS)

Энергопотребление 158 Вт

Размеры (ш x выс x г) Прим. 765 x 635 x 570 мм

Вес Прим. 59 кг

Поставляемые принадлежности RM-893 пульт дистанционного управления (1) Установленные МЭК размеры АА батарейки (2)

Другие характеристики

Плоский кинескоп Trinitron, цифровое шумоподавление, изображение 100 Гц, понижение шума, графический эквалайзер, память телетекста на 2000 страниц, персональная идентификация, таймер режима ожидания, NexTView, цифровой гребенчатый фильтр, второй переключатель каналов.

Дизайн и технические характеристики могут быть изменены без предупреждения.

Таблица отображения каналов

	Приемные каналы Отображение на дисплее каналов
В/Г/Н Е2..12, 21..69	C02..C12, C21..69
ТВ КАБЕЛЬ (1) S1..S41	S01..S41
ТВ КАБЕЛЬ (2) S01..S05	S42..S46
	M1..M10	S01..S10
	U1..U10	S11.S20
ИТАЛИЯ	A, B..H, H1, H2	C13, C14..C20, C11, C12
ТВ КАБЕЛЬ	S1..S41 S01..S41
	S01..S05	S42..S46

Поиск неполадок

Ниже приводятся несколько простых решений проблем, которые могут возникать с изображением и звуком.

Проблема Рекомендуемая мера
Нет изображения (экран остается темным), нет звука	Подключите телевизор к сети.Нажмите клавишу на передней панели телевизора.Если индикатор гофит, нажмите клавишу или 1/ φ цифровую клавишу на панели дистанционного управления.Проверьте подключение антенны.Выключите телевизор на 3-4 секунды и затем включите его опять при помощи клавишина передней панели телевизора.
Нет изображения или оно некачественное (экран остается темным), но хороший звук.	При помощи системы MENU выделите дисплей настройки изображения. Отрегулируйте яркость, уровни баланса изображения и цветобаланс.На дисплее настройки изображения выделите функцию RESET, чтобы вернуться к заводской настройке.
Хорошее изображение, нет звука	Нажмите клавишу на панели дистанционного управления.Если пофляется на экране, нажмите клавишу напульте дистанционного управления.
Нет цвета в цветных программах • При помощи системы MENU выделите дисплей настройки изображения и отрегулируйте цветовую настройку.На дисплее настройки изображения выделите RESET, чтобы вернуться к заводской настройке.
Искажение изображения при переключении программ или при выделении Телетекста	Отключите всю аппаратуру, соединенную с разъемом scaгі на задней панели телевизора.
Пульт дистанционного управления не работает	Замените батарсейки.
Мигает индикатор режима ожидания◦ на телевизоре	Обратитесь в ближайшую мастерскую сервисного обслуживания Sony.
Помехи на изображении от внешнего оборудования.	Уменьшите уровень четкости

• Если эти проблемы сохраняются, обратитесь за квалифицированной помощью телевизионной мастерской.
• НИКОГДА сами не открывайте корпус прибора.
