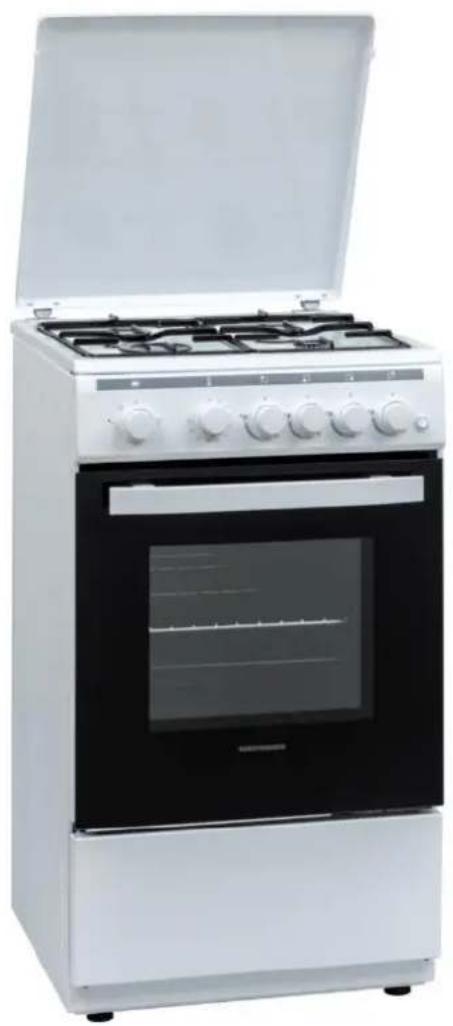

HFSC-V50LITGWH - Aragaz Heinner - Manual de utilizare gratuit

Tip produs	Aragaz autonom
Marcă	Heinner
Model	HFSC-V50LITGWH
Lățime	50 cm
Înălțime	85 cm
Adâncime	60 cm
Greutate	45 kg
Alimentare electrică	220-240 V ~ 50/60 Hz
Tip plită	Plită pe gaz cu 4 arzătoare
Tip cuptor	Cuptor electric cu funcții de coacere și grill
Capacitate cuptor	65 litri
Funcții principale	Coacere, prăjire, grill, dezghețare
Curățare	Interior emailat ușor de curățat, ușă detașabilă a cuptorului
Caracteristici de siguranță	Dispozitiv de oprire a flăcării pe arzătoarele pe gaz, blocaj pentru copii, oprire automată
Disponibilitate piese de schimb	Da, prin centre de service autorizate
Indice de reparabilitate	7.5 / 10 (estimat)
Clasă energetică	A
Nivel de zgomot	48 dB
Culoare	Alb

Întrebări frecvente - HFSC-V50LITGWH Heinner

Cum instalez conexiunea la gaz?

Conexiunea la gaz trebuie realizată de un profesionist calificat conform reglementărilor locale. Utilizați un furtun flexibil de gaz și asigurați-vă că linia de alimentare este echipată cu o supapă de închidere.

Ce tip de gaz folosește aragazul?

Aragazul este setat din fabrică pentru gaz natural (G20). Pentru utilizare cu GPL (G30/G31), este necesar un kit de conversie care trebuie instalat de un profesionist.

Cum curăț interiorul cuptorului?

Curățați interiorul cuptorului cu un detergent ușor și apă caldă. Evitați detergenții abrazivi. Stratul de email face curățarea mai ușoară. Scoateți ușa cuptorului pentru o curățare amănunțită.

De ce nu se încălzește cuptorul?

Verificați dacă alimentarea electrică este conectată și siguranța este pornită. Asigurați-vă că selectorul de funcții al cuptorului este setat pe un mod de gătire. Dacă tot nu se încălzește, contactați serviciul clienți.

Pot folosi ustensile metalice pe plita pe gaz?

Da, ustensilele metalice sunt sigure pe plita pe gaz. Cu toate acestea, evitați zgârierea suprafeței emailate. Utilizați tigăi cu fund plat pentru o distribuție uniformă a căldurii.

Cum setez cronometrul?

Rotiți butonul cronometrului în sens orar pentru a seta timpul de gătire dorit. Cronometrul va opri automat cuptorul după timpul setat. Unele modele au un memento de minute separat.

Ce este funcția de blocaj pentru copii?

Blocajul pentru copii previne operarea accidentală. Activați-l apăsând și menținând apăsat butonul blocare timp de 3 secunde. Simbolul va apărea pe afișaj. Pentru dezactivare, repetați.

Cum înlocuiesc becul cuptorului?

Decuplați aragazul, scoateți capacul de sticlă din interiorul cuptorului și înlocuiți becul cu unul rezistent la 25W 300°C. Reinstalați capacul și reconectați.

De ce au arzătoarele pe gaz flăcări galbene?

Flăcările galbene indică ardere incompletă din cauza orificiilor arzătorului blocate sau amestecului de aer necorespunzător. Curățați capacele arzătoarelor și asigurați-vă că obturatorul de aer este reglat corect.

Pot folosi cuptorul și grătarul simultan?

Nu, cuptorul și grătarul nu pot fi folosite în același timp deoarece împart aceleași elemente de încălzire. Selectați fie modul cuptor, fie modul grill prin selectorul de funcții.

MANUAL DE UTILIZARE HFSC-V50LITGWH Heinner

Vă multumim pentru alegerea acestui produs!

I. INTRODUCERE

Înainte de a utiliza acest aparat, citiți cu atenție manualul de instrucțiuni și păstrați-l pentru consultări ulterioare.

Acest manual este conceput pentru a vă oferi toate instrucțiunile necesare referitoare la instalarea, utilizarea și întreținerea aparatului.

Pentru utilizarea corectă și în siguranță a aparatului, vă rugam să citiți cu atenție acest manual de instrucțiuni, înainte de instalare și utilizare.

II. CONTINUTUL PACHETULUI DUMNEAVOASTRĂ

Aragaz
Manual de utilizare
▶ Certificat de garantie

Pictograma	Tip	Semnificatie
[DXZW]	AVERTISMENT	Risc de vătămare gravă sau de deces
[CKZY]	RISC DE ELECTROCUTARE	Risc de tensiune periculoasă
	FOC	Avertisment; Risc de incendiu / materiale inflamabile
[ES47]	ATENTIE	Risc de vătămare sau de deteriorare a proprietății
	IMPORTANT / NOTĂ	Utilizarea corectă a sistemului

III. MĂSURI DE SIGURANTĂ

1. Instructiuni privind siguranta

• Citiți cu atenție toate instrucțiunile înainte de a folosi aparatul și păstrați-le într-un loc convenabil, pentru a fi consultate atunci când este necesar.
• Acest manual a fost întocmit pentru mai multe modele, prin urmare este posibil ca aparatul dvs. să nu aibă unele dintre caracteristicile descrise în acesta. Din aceș motiv, este important să acordați o atenție specială oricăror cifre în timp ce citiți manualul de operare.

1.1 Avertismente generale privind siguranța

- Acest aparat poate fi utilizat de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență dacă sunt supravegheate sau au fost instruite cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele implicate. Copiii nu trebuie să se joace cu aparatul. Lucrarile cu curatare și intretinere de utilizator nu trebuie sa fie efectuare de copii fara supraveghere.

Avertisment: Aparatul și componentele sale accesibile devin fierbinți în timpul utilizării. Trebuie să fiți atenți, pentru a evita atingerea elementelor de încălzire. Tineți copiii cu vârsta sub 8 ani la distanță, cu excepția cazului în care sunt supravegheați în mod continuu.

A Avertisment: Gătirea nesupravegheată pe o plită cu grăsime sau cu ulei poate fi periculoasă și poate rezulta într-un incendiu. Nu încercați NICIODATĂ să stingeți un astfel de incendiu cu apă, doar opriți aragazul și acoperiți flacăra cu un capac sau cu o pătură ignifugă.

ATENTIE: Procesul de preparare trebuie să fie supravegheat. Un proces scurt de preparare trebuie să fie supravegheat în permanență.

Avertisment: Pericol de incendiu: Nu depozitați articole pe suprafețele de gătire.

A Avertisment: Dacă suprafața este crăpată, opriți aparatul, pentru a evita posibilitatea de electrocutare.

• Pentru modelele care încorporează un capac de plită, curățați toate scurgerile de pe capac înainte de utilizare și lăsați aragazul să se răcească înainte de a închide capacul.
• Nu utilizati aparatul cu un cronometru extern sau cu un sistem separat de telecomandă.

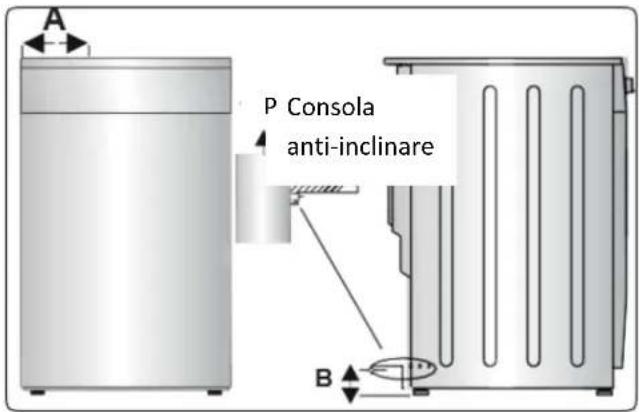

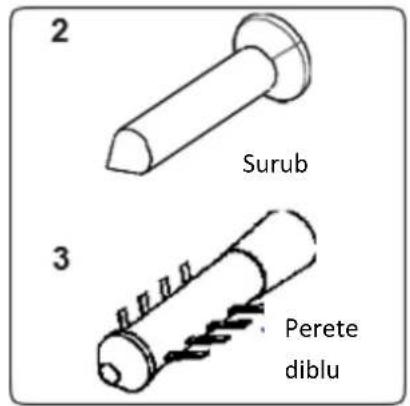

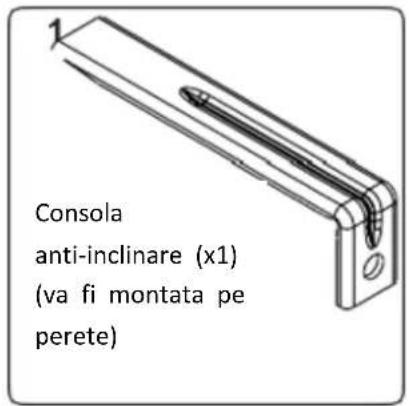

Avertisment: Pentru a preveni răsturnarea produsului, trebuie montate consolele de stabilizare. (Pentru informații detaliate, consultați ghidul setulu anti- înclinare.)

• În timpul utilizării, aparatul va deveni fierbinte. Trebuie să fiti atenți pentru a evita atingerea elementelor de încălzire din interiorul cuptorului.
• Mânerele pot deveni fierbinti după o perioadă scurtă de timp în timpul utilizării.
• Nu utilizati agenți abrazivi duri de curățare sau de degresare pentru curățarea suprafetelor.cuptorului. Aceștia pot zgâria suprafetele, ceea ce poate conduce la spargerea geamului ușii sau la deteriorarea suprafetelor.

A Avertisment: Pentru a evita posibilitatea de electrocutare, asigurati-va ca aparatul este oprit inainte de a inlocui lampa.
ATENTIE: Componentele accesibile pot fi fierbinți atunci când gătiți sau când preparați la grătar. Tineți copii i mici departe de aparat atunci când acesta este în uz.

• Aparatul dvs. este produs în conformitate cu toate standardele și reglementările locale și internaționale aplicabile.
• Lucrările de întreținere și de reparații trebuie efectuate numai de tehnicienii autorizați de service. Lucrările de instalare și de reparații care sunt efectuate de tehnicienii neautorizați pot fi periculoase. Nu alterați și nu modificați specificațiile aparatului în niciun fel. Elementele necorespunzatoare de protectie a plitei pot cauza accidente.
• Înainte de conectarea aparatului, asigurați-vă că sunt compatibile condițiile de distribuție locale (natura gazului și presiunea gazului sau tensiunea și frecvența electricității) și specificațiile aparatului. Conditiiile de reglare pentru acest aparat sunt prezentate pe etichetă.

ATENTIE: Acest produs este conceput numai pentru gătirea alimentelor și este destinat numai pentru uz casnic în interior. Acesta nu trebuie utilizat în niciun alt scop sau în nicio altă aplicație, cum ar fi utilizare ne-casnică sau într-un mediu comercial sau pentru încălzirea unei încăperi.

• Nu utilizati mânerele ușii cuptorului pentru a ridica sau pentru a deplasa aparatul.
• Acest aparat nu este conectat la un dispozitiv de ventilare. Acesta trebuie instalat și conectat în conformitate cu reglementările curente de instalare. Trebuie acordata atentie speciala solicitarilor relevante cu privire la ventilare.
• Dacă arzătorul nu s-a aprins după 15 secunde, opriți utilizarea dispozitivului și deschideți ușa compartimentului. Așteptați cel puțin minut înainte de a încerca să aprindeți din nou arzătorul.
• Aceste instrucțiuni sunt valide numai dacă simbolul corect al țării apare pe aparat. Dacă simbolul nu apare pe aparat, consultați instrucțiunil tehnice care descriu modul de modificare a aparatului pentru a corespunde condițiilor de utilizare ale țării.
• Au fost luate toate măsurile posibile pentru a vă asigura siguranța. Deoarece geamul se poate sparge, trebuie să fiți atent în timpul curățării, pentru a evita zgârierea. Evitați lovirea sau ciocnirea geamului cu accesoriiile.
• Asigurați-vă că pentru aparat, cablul de alimentare nu este prins sau deteriorat în timpul instalării. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de agentul său de service sau de persoane calificate asemănător, pentru a preveni un pericol. Nu lăsați copiii să se urce pe ușa cuptorului sau să stea p aceasta în timp ce este deschisă.

Daca aparatul este prevazut cu o plita de gatit din sticla sau din ceramica:

ATENTIE: "In caz de spargere a geamului plitei":

- opriți imediat toate arzătoarele și orice element electric de încălzire și izolați aparatul de la sursa de alimentare

- nu atingeti suprafața aragazului

- nu utilizati aragazul.

1.2 Avertismente de instalare

- Nu utilizati aragazul înainte ca acesta să fie instalat complet.

- Aragazul trebuie să fie instalat de un tehnician autorizat. Producătorul nu este responsabil pentru nicio deteriorare care ar putea fi cauzată de așezarea și de instalarea incorecte de persoane neautorizate.

- În momentul în care despachetați aragazul, asigurați-vă că acesta nu a fost deteriorat în timpul transportului. În cazul unui defect, nu utilizați aparatul și contactați imediat agentul calificat de service.Materialele folosite pentru amblaare (nailon, capse, polistiren etc.) pot fi daunatoare pentru copii si trebuie colectate si indepartate imediat.

- Protejați produsul, nu îl expuneți la soare, la ploaie, la zăpadă, la praf sau la umiditate excesivă.

- Materialele din jurul aragazului (adică dulapurile) trebuie să poată rezista la o temperatură minimă de 100 °C.

• Produsul nu trebuie instalat după o ușă decorativă, pentru a evita supraîncălzirea.

1.3 In timpul utilizarii

- Atunci când utilizati pentru prima dată cuptorul, puteți simți un miros ușor. Acest lucru este perfect normal și este cauzat de materialele de izolare de pe elementele de încălzire. Vă sugerăm ca înainte de a utiliza cuptorul pentru prima dată, să-l lăsați gol și să-l setați la temperatura maximă timp de 45 de minute. Asigurați-vă că mediul în care este instalat produsul este bine ventilat.

- Aveți grijă atunci când deschideți ușa cuptorului în timpul gătirii sau după aceea. Aburul fierbinte de la cuptor poate provoca arsuri.

- Nu introduceti materiale inflamabile sau combustibile în aparat sau în apropierea acestuia atunci când acesta este în funcțiune.

- Întotdeauna utilizati mânuși pentru cuptor pentru a scoate și pentru a reașeza alimentele în cuptor.

Nu lăsați aragazul nesupravegheat atunci când gătiți cu uleiuri solide sau lichide. Acestea se pot aprinde în condiții de încălzire extremă. Nu turnați niciodată apă pe flăcări cauzate de ulei, opriți în schimb aragazul și acoperiți tigaia cu capacul său sau cu o pătură ignifugă.

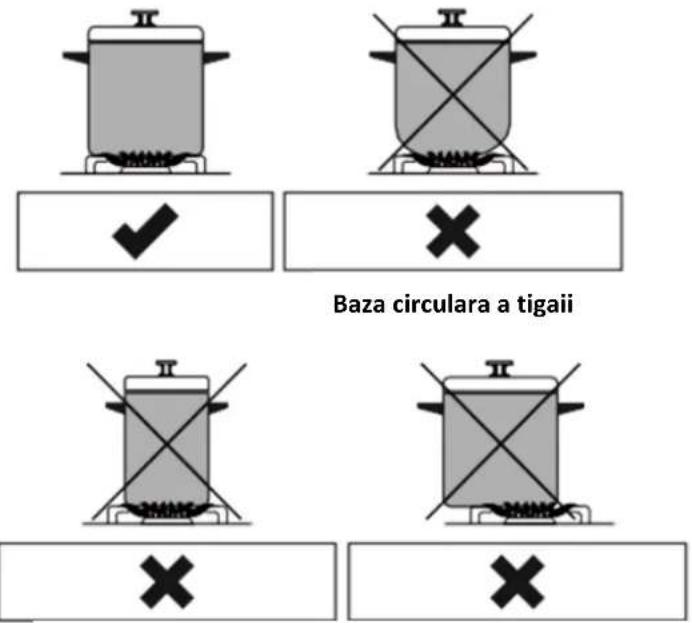

• Întotdeauna poziționați tigăile peste partea centrală a zonei de gătire și rotiți mânerele spre o poziție sigură, pentru ca acestea să nu poată fi lovite.
• Dacă produsul nu va fi folosit o perioadă lungă de timp, opriți comutatorul principal de comandă. Opriți supapa de gaz atunci când aparatele de gaz nu sunt în uz.
• Asigurați-vă că butoanele de control ale produsului se află întotdeauna în poziția „0” (stop) atunci când aparatul nu este în uz.
• Tăvile se înclină atunci când sunt trase în afară. Aveți grijă să nu vărsați sau să nu scăpați alimentele calde atunci când le scoateți din cuptor.

ATENTIE: Utilizarea unui aparat de gătit care funcționează cu gaz are drept rezultat producerea de căldură, de umezeală și de produse de ardere în încăperea în care este instalat. Asigurați-vă că bucătăria este bine ventilată, în special atunci când produsul este în uz, mențineți orificiile naturale d ventilare deschise sau instalați un dispozitiv mecanic de ventilare (hotă cu extractor mecanic).

• Utilizarea intensă și prelungită a aparatului poate necesita ventilarea suplimentară, precum deschiderea unei ferestre sau o ventilare mai eficientă, de exemplu prin sporirea nivelului de ventilare mecanică acolo unde acesta există.
• Atunci când folosiți arzătorul pentru grătar, mențineți ușa cuptorului deschisă și întotdeauna utilizați scutul deflector furnizat cu produsul. Nu utilizați niciodată arzătorul pentru grătar cu ușa cuptorului închisă.
• Nu aşezati nimic pe uşa cuptorului când aceasta este deschisă. Acest lucru ar putea dezechilibra cuptorul sau ar putea deteriora uşa.
• Nu așezați în sertar obiecte grele sau inflamabile (de ex. nailon, pungi de plastic, hârtie, lavete etc.). Acesta include articole de gătit cu accesorii din plastic (de ex. mânere).

ATENTIE: Suprafața interioară a compartimentului de depozitare se poate ălzi când aparatul este în uz. Evitați atingerea suprafeței interioare.

- Nu agatati prosoape, carpe de vase sau lavete de produs sau de manrele acestuia.

1.4 În timpul curățării și întreținerii

• Asigurați-vă că aparatul dvs. este oprit de la rețea înainte de a efectua orice operațiuni de curățare sau de întreținere.
• Pentru curățarea panoului de control, nu scoateți butoanele de comandă.
• Pentru a mentine eficiența și siguranța aragazului, va recomandam sa utilizati intotdeauna piese de schimb originale si sa contactati service-ul autorizat atunci cand este necesar.

Acest aparat a fost conceput pentru a fi utilizat numai pentru gătit la domiciliu.

Orice altă utilizare (cum ar fi încălzirea unei încăperi) este necorespunzătoare și periculoasă.

IV. DESCRIEREA PRODUSULUI

Important Specificațiile pentru produs variază, iar aspectul aparatului dvs. poate fi diferit de cel prezentat în figurile de mai jos.

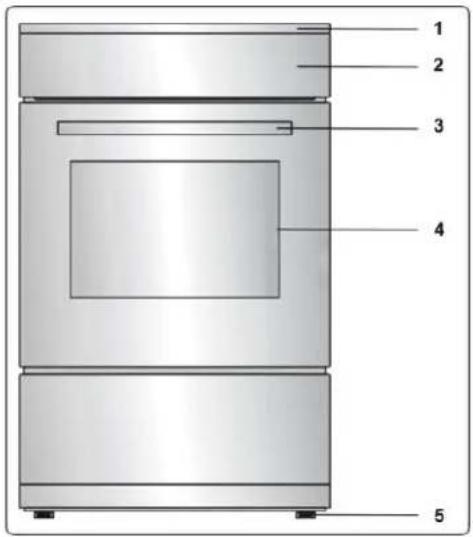

Lista de componente

1. Plită
2. Panou de control
3. Mâner uşă cuptor
4. Uşă cuptor

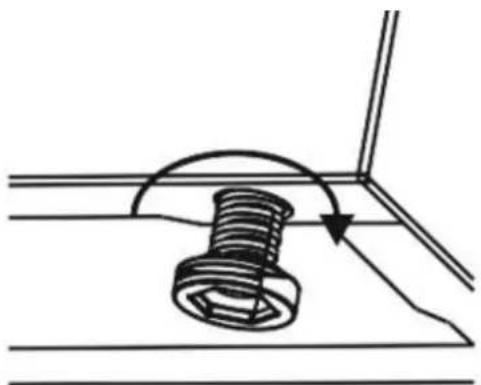

5. Picioare reglabile

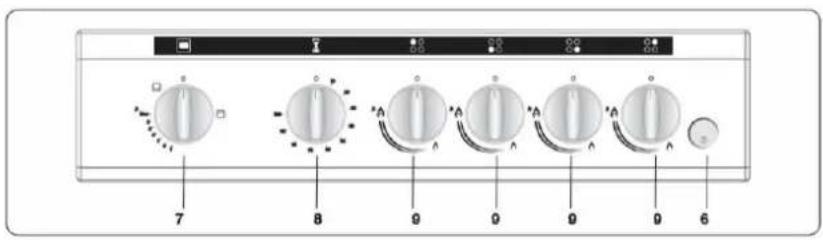

Panou de comanda

1. Buton (Aprindere/Lampă cuptor)
2. Cronometru
3. Buton de comandă cuptor
4. Buton de comandă plită

V. INSTALARE

Avertisment: Acest aparat trebuie instalat de o persoană autorizată de service sau de un tehnician calificat, conform instrucțiunilor din acest ghid și în conformitate cu reglementările locale actuale.

• Instalarea incorectă poate provoca vătămări și daune, pentru care producătorul nu își asumă nicio responsabilitate, iar garanția nu va fi valabilă.
• Înainte de instalare, asigurați-vă că sunt compatibile condițiile de distribuție locale (tensiunea și frecvența electricității și/sau natura gazului și presiunea gazului) și reglajele aparatului. Condițiile de reglare pentru acest aparat sunt prezentate pe etichetă.
• Legile, ordonanțele, directivele și standardele în vigoare în țara de utilizare (reglementări de siguranță, reciclare corespunzătoare conform reglementărilor etc.) urmează să fie respectate.

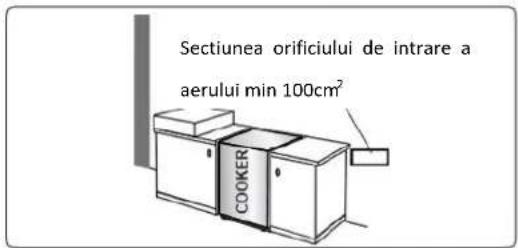

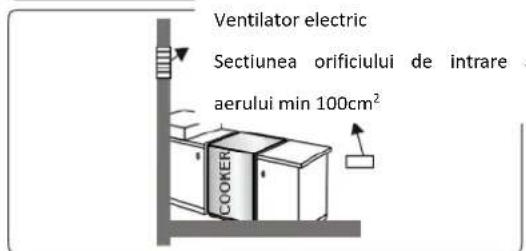

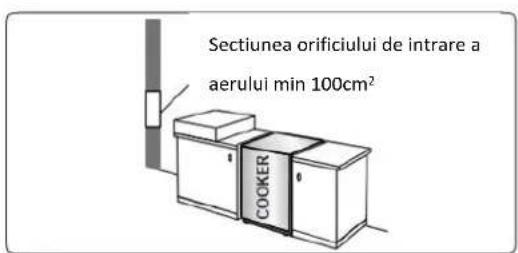

Instructiuni pentru persoana care instaleaza – cerinte de ventilare

• Pentru încăperi cu un volum mai mic de 5 m3, este necesară ventilarea permanentă a zonei libere de 100 cm2.
• Pentru încăperi cu un volum între 5 m3 și 10 m3, va fi necesară ventilarea permanentă a zonei libere de 50 cm2, cu excepția cazului în care încăperea are o ușă care se deschide direct spre exterior, caz în care nu este necesară nicio ventilare permanentă.
• Pentru încăperi cu un volum mai mare de 10 m3, nu este necesară nicio ventilare permanentă.

IMPORTANT: Indiferent de dimensiunea camerei, toate încăperile unde se află aparatul trebuie să aibă acces direct la aerul exterior, prin intermediul unei ferestre care se poate deschide sau prin intermediul unui sistem echivalent.

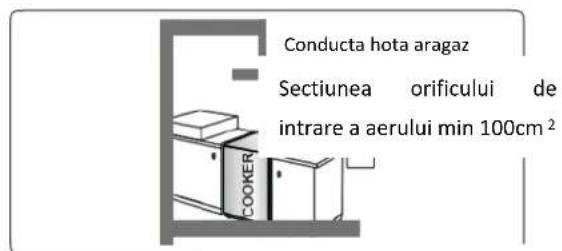

Evacuarea gazelor arse din mediu

Aparatele cu gaz elimină deșeurile de gaze arse în aerul exterior, fie direct, fie prin intermediul unei hote de aragaz prevăzute cu cos de fum. Daca nu este posibila instalarea unei hote de aragaz, instalati un ventilator pe fereastra sau pe peretele care are acces la aer curat. Ventilatorul trebuie să aibă capacitatea de a schimba volumul de aer în bucătărie de cel puțin 4-5 ori pe oră.

• După eliminarea materialului de ambalare de pe aparat și de pe accesoriiilor sale, asigurați-vă că aparatul nu este deteriorat. Dacă suspectați vreo deteriorare, nu-l utilizați și contactați imediat o persoană autorizată de service sau un tehnician calificat.
• Asigurați-vă că nu există niciun material inflamabil sau combustibil în imediata vecinătate, cum ar fi perdele, ulei, lavete etc., care ar putea să ia foc.
• Blatul de lucru și mobilierul care înconjoară aparatul trebuie să fie fabricate din materiale rezistente la temperaturi de peste 100 °C.
• Aparatul nu trebuie instalat lângă mașina de spălat vase, frigider, congelator, mașină de spălat sau uscător de rufe.
• Aparatul poate fi așezat lângă alte corpuri de mobilier cu condiția ca în zona unde este montat aparatul

înălțimea mobilierului să nu depășească înălțimea plitei.

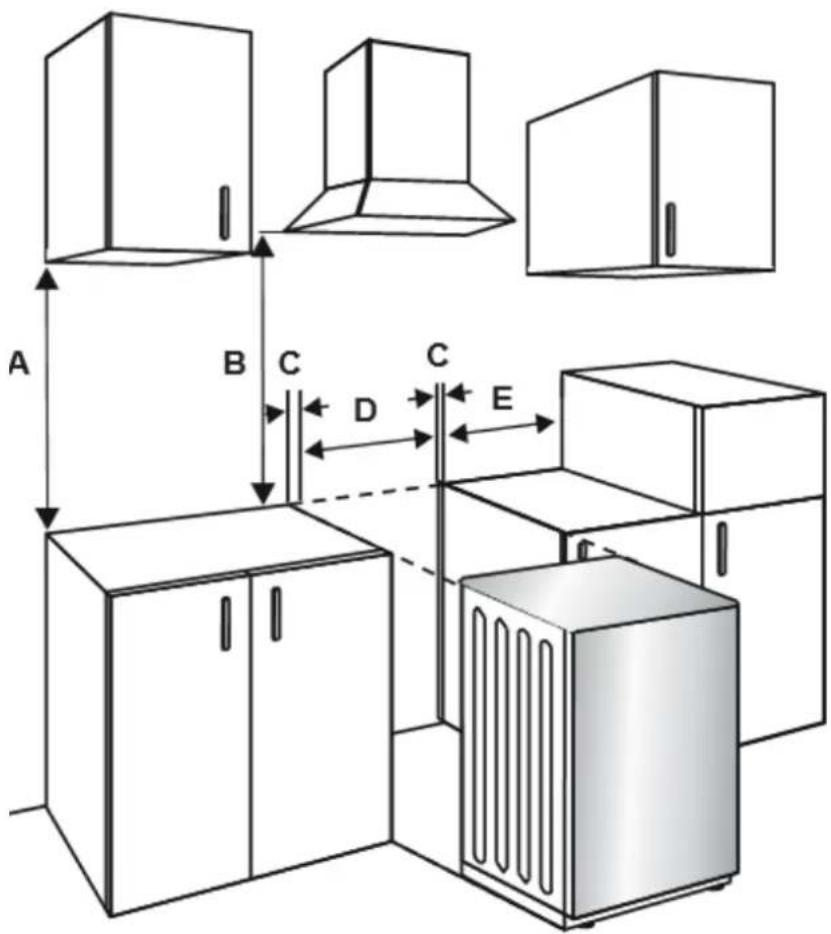

Instalarea aragazului

• Dacă mobilierul pentru bucătărie este mai înalt decât plita, mobilierul de bucătărie trebuie să se afle la cel puțin 10cm distanta de partile laterale ale aragazului, pentru circulatia aerului.
• În jurul aparatului trebuie să existe un spațiu liber de minimum 2 cm, pentru circulația aerului.
• În cazul în care deasupra aparatului trebuie instalată o hotă de aragaz sau un dulap de vase, distanța de siguranță dintre plită și orice dulap de vase/aragaz trebuie să fie așa cum se indică mai jos.

A (mm) Cupboard	420
B (mm) Cooker Hood	650/700
C (mm)	20
D (mm)	Product Width
E (mm)	100

Conectarea la gaz

Montarea alimentării cu gaz și verificarea scurgerilor

Conectați aparatul în conformitate cu toate standardele și reglementările locale și internaționale aplicabile. Mai întâi, verificați ce tip de gaz este instalat pe aragaz.

Aceste informații sunt disponibile pe un autocolant de pe spatele aragazului. Puteți găsi informațiile cu privire la tipurile de gaz corespunzătoare și la injectoarele de gaz corespunzătoare în tabelul cu date tehnice. Verificați ca presiunea gazului de alimentare să corespundă cu valorile din tabelul cu date tehnice, pentru a putea obține cea mai eficientă utilizare și pentru a asigura consumul minim de gaz. Dacă presiunea gazului utilizat este diferită față de valorile prezentate sau dacă aceasta nu este stabilă în zona dvs., poate fi necesar să montați un regulator de presiune pe conducta de admisie a gazului. Trebuie să contactați un centru autorizat de service pentru a efectua aceste reglaje.

Puncte care trebuie verificate în timpul montării furtunului flexibil

• Dacă racordul de gaz este realizat printr-un furtun flexibil fixat pe orificiul de admisie a gazului de pe plită, acesta trebuie fixat cu un manson pentru conducte.
• Conectați-vă aparatul cu un furtun scurt și durabil, care se află cât mai aproape posibil de sursa de gaz.
  • Lungimea maximă permisă a furtunului este de 1.5 m.
• Aparatul trebuie conectat conform standardelor locale relevante privind gazele.
• Furtunul nu trebuie ținut în zonele care se pot încălzi până la temperaturi de peste 90 °C.
• Furtunul nu trebuie să fie crăpat, rupt, îndoit sau pliat.
  • Tineți furtunul la distanță de colțuri ascuțite și de obiecte care s-ar putea deplasa.
• Înainte de asamblarea conexiunii, trebuie să vă asigurați că furtunul nu este deteriorat. Utilizați apă cu bule sau fluide pentru scurgere pentru a efectua verificarea. Nu utilizati flacără deschisă pentru verificarea scăpărilor de gaz.
• Niciunul dintre componentele de metal utilizate în timpul conexiunii gazului nu trebuie să prezinte rugină. Verificați data de expirare a tuturor componentelor utilizate pentru conectare.

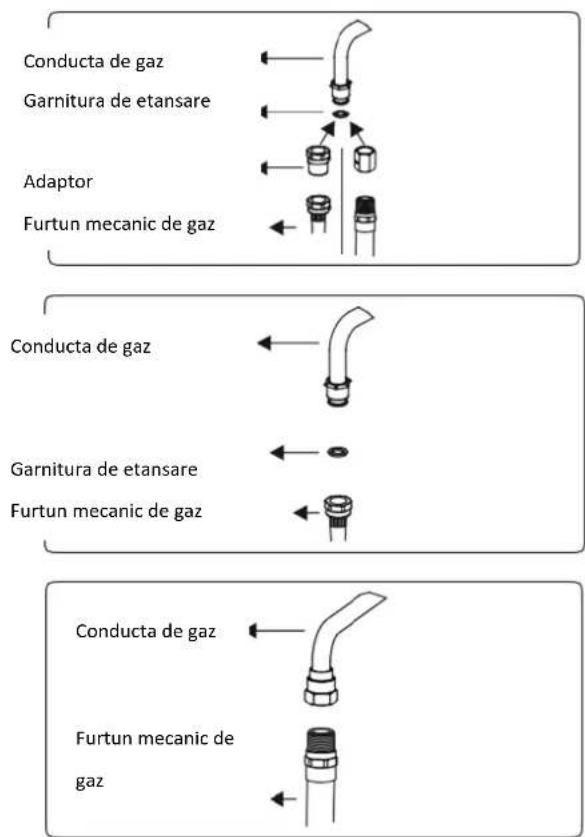

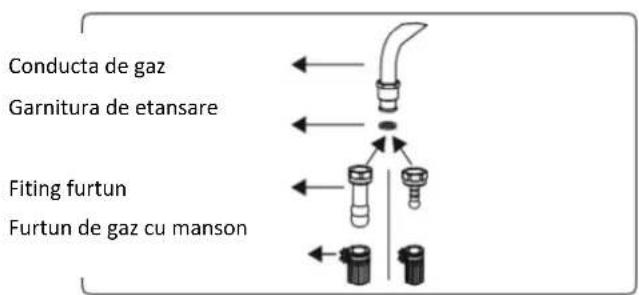

Puncte care trebuie să fie verificate în timpul montării conexiunii fixe la gaz

Metoda utilizată pentru a monta o conexiune fixă la gaz (conexiunea la gaz realizată prin filete, de ex. piuliță) variază în funcție de țara în care vă aflați. Cele mai comune componente pentru țara dvs. Vor fi livrate împreună cu aparatul. Orice alte componente necesare pot fi furnizate ca piese de schimb.

În timpul conectării, întotdeauna mențineți piulița fixă pe conducta de gaz, în timp ce rotiți cealaltă componentă. Utilizați chei de piulițe de dimensiune corespunzătoare, pentru o conexiune sigură. Întotdeauna utilizați garniturile de etanseizare furnizate in trusa de coversie pentru gaz, pentru suprafete dintre diferite componente.

Garniturile de etanseizare utilizate în timpul conectării trebuie să fie aprobate pentru a fi utilizate la efectuarea de conexiuni de gaz. Nu utilizați garnituri de instalații pentru conexiunile de gaz. Amintiți-vă că acest aparat este pregătit pentru a fi conectat la alimentarea cu gaz a țării pentru care a fost produs. Țara principală de destinație este marcată pe capacul posterior al aparatului. Dacă trebuie să-l utilizați în altă țară, pot fi necesare orice alte conexiuni din figura de mai jos.

Aragazul trebuie să fie instalat și întreținut de un tehnician calificat corespunzător și înregistrat pentru gaze în conformitate cu legislația curentă privind siguranța.

Avertisment: Nu utilizati flacără deschisă pentru verificarea scurgerilor de gaz.

Conversia gazului (dacă este disponibilă)

Aparatul dvs. este conceput pentru a fi utilizat cu GPL/GN. Arzătoarele cu gaz pot fi adaptate la tipuri diferite de gaz, prin înlocuirea injectoarelor corespunzătoare și prin reglarea lungimii minime a flăcării potrivită pentru gazul utilizat. În acest scop, trebuie să fie efectuați următorii pași.

Inlocuirea injectoarelor

Arzatoare

• Întrerupeți alimentarea cu gaz de la rețea și deconectați alimentarea cu energie electrică de la rețea.

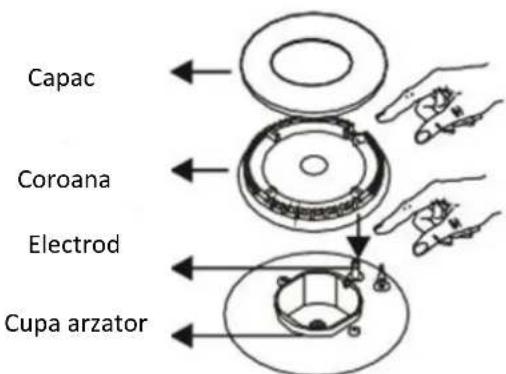

• Scoateți capacele arzătorului și adaptoarele.
  • Utilizați o cheie de piulite de 7 mm pentru a deşuruba injectoarele.
• Înlocuiti injectorul cu cele din trusa de conversie a gazului, cu diametrele corecte pentru tipul de gaz care
  urmează să fie utilizat, în conformitate cu tabelul pentru injectorul de gaz.

Capac arzator

Adaptor

Injectoarele pentru cuptor/grătar (dacă există)

Injectoarele pentru cuptor și pentru grătar sunt menținute pe poziție printr-un singur șurub care este plasat pe vârful arzătorului. Pentru arzătoarele cuptorului, deschideti compartimentul sertarului și identificați șurubul de montare de sub arzător. Scoateti surubul, deplasati arzatorul pe diagonala, iar injectorul va fi vizibil în partea posterioară a casetei arzătorului. Pentru arzătoarele de grătar, șurubul este deja vizibil. Scoateți șurubul, trageți arzătorul pentru grătar spre dvs., iar injectorul va fi vizibil pe suprafața din spate a cavității cuptorului.

Scoateți injectoarele cu ajutorul unui chei de piulițe de 7 mm și înlocuiti injectorul cu cele din setul de rezervă. Asigurați-vă că utilizați diametrele corespunzătoare pentru tipul de gaz care urmează să fie utilizat, conform diagramei de informații (care este de asemenea furnizată în trusa de conversie a gazelor).

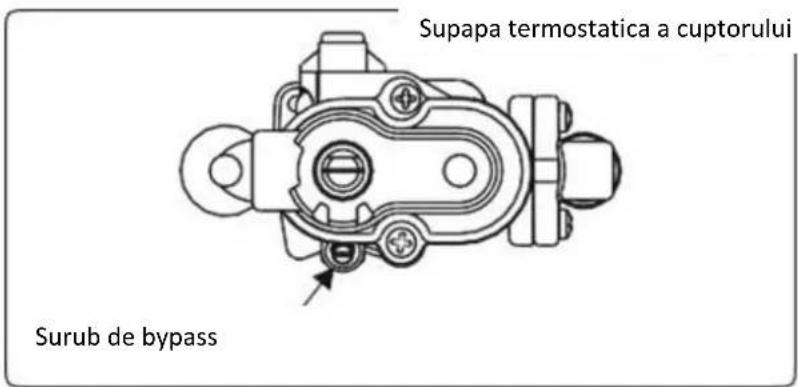

Reglarea poziției flăcării minime

Mai întâi, asigurați-vă că aparatul este deconectat de la priza electrică de rețea și că alimentarea cu gaz este deschisă. Poziția minimă a flăcării este reglată cu un șurub plat situat pe supapă. Așa cum se arată în figurile de mai jos; pentru supapele cu un dispozitiv de siguranță a defectiunii de flacără, șurubul este situat pe partea arborelui supapei, iar pentru supapele fără dispozitiv de siguranță pentru defectiuni de flacără, șurubul este localizat în interiorul arborelui supapei. Pentru a facilită reglarea poziției flăcării, vă recomandăm să scoateți panoul de control (și microcomutatorul dacă modelul dvs. are unul) în timpul modificării. Șurubul de bypass trebuie să fie slăbit pentru conversia de la GPL la gaze naturale. Pentru conversia de la gaze naturale la GPL, șurubul de bypass trebuie să fie strâns.

Supapa cu dispozitiv de oprire a flacarii

Surub (in interiorul orificiului)

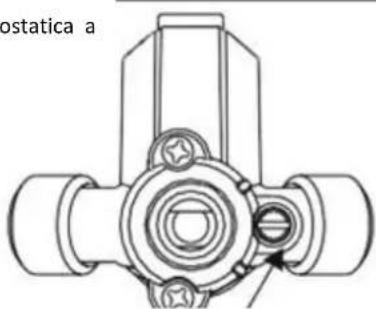

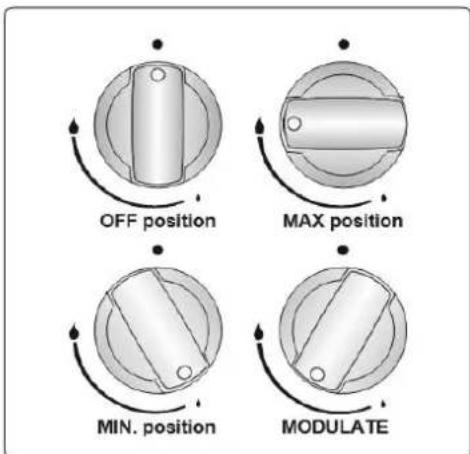

Stabilirea poziției flăcării minime

Pentru determinarea poziției minime, aprindeți arzătoarele și lăsați-le la poziția minimă. Scoateți butoanele pentru a avea acces la șuruburi. Cu ajutorul unei șurubelnițe mici, strângeți sau slăbiți șurubului de bypass cu aproximativ 90 de grade. În momentul în care flacăra are o înălțime de cel puțin 4 mm, gazul este distribuit corect. Asigurați-vă că flacăra nu se stinge în momentul în care treceți de la poziția maximă la poziția minimă. Creați vânt artificial spre flăcări cu ajutorul palmei dvs., pentru a vedea dacă flăcările sunt stabile. Pentru arzătorul de cuptor, utilizați-l la poziția minimă timp de 5 minute, apoi deschideți și închideți ușa cuptorului de 2-3 ori, pentru a verifica stabilitatea flăcării arzătorului.

Supapa non-termostatica a cuptorului

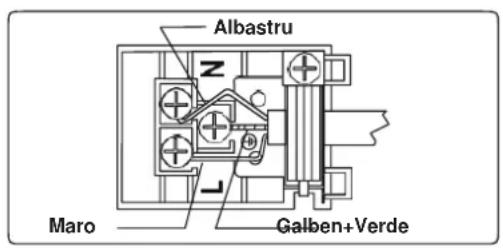

CONEXIUNE ELECTRICĂ ȘI SIGURANȚĂ (dacă este disponibilă)

Avertisment: Conexiunea electrică a acestui aparat trebuie să fie efectuată de o persoană autorizată de service sau de un electrician calificat, conform instrucțiunilor prezentate în acest ghid și conform reglementărilor locale curente.

Avertisment: APARATUL TREBUIE SĂ FIE ÎMPĂMÂNTAT.

• Înainte de a conecta aparatul la sursa de alimentare, trebuie să verificați tensiunea nominală a aparatului (ștanțată pe plăcuța tehnică a aparatului), pentru a corespunde tensiunii de alimentare disponibile de la rețea, iar cablajul electric al rețelei trebuie să poată face față puterii nominale a aparatului (indicată de asemenea pe plăcuța tehnică).
• În timpul instalării, vă rugăm să vă asigurați că sunt folosite cabluri izolate. O conectare incorectă v-ar putea deteriora aparatul. În cazul în care cablul de alimentare de la rețea este deteriorat și trebuie înlocuit, acest lucru trebuie efectuat de o persoană calificată.
• Nu utilizati adaptoare, stechere multiple și/sau prelungitoare.
• Cablul de alimentare trebuie să fie ferit de componentele fierbinti ale aparatului și nu trebuie să fie îndoit sau comprimat. În caz contrar, cablul poate fi deteriorat, cauzând un scurt circuit.
• Dacă aparatul nu este conectat la rețeaua electrică cu un ștecher, trebuie să se utilizeze un disjuncor bipolar (cu o distanță de contact de cel puțin 3 mm), pentru a respecta reglementările de siguranță.
• Aparatul este conceput pentru o sursă de alimentare de 220-240 V\~. Dacă alimentarea dvs. este diferită, contactați personalul autorizat de service sau un electrician calificat.
• Cablul de alimentare (H05VV-F) trebuie să fie suficient de lung pentru a fi conectat la aparat.
• Comutatorul cu siguranțe trebuie să fie ușor accesibil după ce aparatul a fost instalat.
• Asigurati-vă că toate conexiunile sunt strânse în mod adecvat.
• Fixați cablul de alimentare în clema cablului și apoi închideti capacul.
• Racordul casetei de borne este aşezat pe caseta cu borne.

Set anti-inclinare

Pachetul conține un set anti-inclinare. Fixați liber consola anti-inclinare (1) pe perete, folosind șurubul (2) și diblul de perete (3), respectând măsurătorile prezentate în figura și în tabelul de mai jos. Reglați înălțimea consolei anti-inclinare astfel încât să se alinieze cu fanta de pe aragaz și să strângeți șurubul. Împingeți aparatul spre perete, asigurându-vă că consola anti-inclinare este introdusă în fanta din partea din spate a aparatului.

Dimensiunile produsului (Lățime X Adâncime X Înălțime) (Cm)	A (mm)	B (mm)
60x60x90 (Cuptor dublu)	297.5	52
50x60x90 (Cutpor dublu)	247.5	52
90x60x85	430	107
60x60x90	309.5	112
60x60x85	309.5	64
50x60x90	247.5	112
50x60x85	247.5	64
50x50x90	247.5	112
50x50x85	247.5	64

Reglarea picioarelor

Produsul dvs. se sprijină pe patru picioare reglabile. Pentru o funcționare sigură, este important ca aparatul să fie corect echilibrat. Asigurați-vă că aparatul este la orizontal înainte de a găti. Pentru a mări înălțimea aparatului, rotiți picioarele în sens invers acelor de ceasornic. Pentru a micșora înălțimea aparatului, rotiți picioarele în sensul acelor de ceasornic.

Este posibil să ridicati înălțimea aparatului până la 30 mm, prin reglarea picioarelor. Aparatul este greu și vă recomandăm ca acesta să fie ridicat de minimum 2 persoane. Nu trageți niciodată aparatul.

Utilizarea arzătoarelor de gaz

Aprinderea arzătoarelor

Simbolul de poziție de deasupra fiecărui buton de comandă indică arzătorul comandat de buton.

Aprinderea manuală a arzătoarelor de gaz

Dacă aparatul dvs. nu este echipat cu un accesoriu de aprindere sau în cazul unei defectiuni a rețelei electrice, respectați procedurile enumerate mai jos.

Pentru arzătoarele plitei: Împingeți butonul arzătorului pe care doriți să-l aprindeți și mențineți-l apăsat în timp ce îl rotiți în sens invers acelor de ceasornic până când butonul se află în poziția „maximum”. Continuați apăsarea butonului și mențineți un chibrit aprins, o lumânare aprinsă sau alt accesoriu manual pe circumferința superioară a arzătorului. Mutați sursa de aprindere departe de arzător de îndată ce vedeți o flacără stabilă.

Pentru arzătorul de cuptor: Împingetii și rotiți butonul de comandă a cuptorului în sens invers acelor de ceasornic până când butonul se află în poziția „maximum”. Tineți un chibrit aprins, o lumânare aprinsă sau alt accesoriu manual pe orificiul de aprindere care este amplasat pe colțul din stânga față al arzătorului. Mutați sursa de aprindere departe de arzător de îndată ce vedeți o flacără stabilă.

Pentru arzătorul grill-ului: Apăsați-l și rotiți butonul de comandă pentru grill în sensul acelor de ceasornic, până când semnul de sub buton arată semnul pentru grill. Continuați să apăsați butonul și mențineți un chibrit aprins, o lumânare aprinsă sau alt accesoriu manual lângă găurile arzătorului. Mutați sursa de aprindere departe de arzător de îndată ce vedeți o flacără stabilă.

Aprinderea electrică cu ajutorul butonului de comandă

Apăsați butonul arzătorului pe care vreți să-l aprindeți și țineți-l apăsat în timp ce răsuciți butonul în sens invers acelor de ceasornic, până când butonul ajunge în poziția de

la 90 de grade. Micro-comutatorul de sub buton va genera scântei prin intermediul electrodului atât timp cât butonul de comandă este apăsat. Apăsați butonul până când vedeți o flacără stabilă pe arzător.

Dispozitiv de siguranță a flăcării

Arzătoarele plitei

Plitele echipate cu dispozitiv de absență a flăcării furnizează securitate în cazul unei flăcări stinse în mod accidental. Dacă apare un astfel de caz, dispozitivul va bloca conductele de gaz ale arzătoarelor și va evita orice acumulare de gaz nears. Așteptați 90 de secunde înainte de reaprinderea unui arzător de gaz stins.

Arzătoare pentru cuptor/grilaj (dacă sunt disponibile)

Indiferent de modelul produsului dvs., toate arzătoarele cuptorului sunt echipate cu un dispozitiv de siguranță pentru gaz. Din acest motiv, în timpul aprinderii, mențineți butonul cuptorului apăsat până când vedeți flăcări stabile. Dacă flăcările se sting după ce ați eliberat butonul, repetați procedura de aprindere. Dacă arzătorul cuptorului nu se aprinde după ce ați menținut butonul arzătorului apăsat timp de 30 de secunde, deschide ușa cuptorului și nu încercați să reaprindeți timp de cel puțin 90 de secunde. În cazul în care flăcările deschise se sting accidental, repetați aceeași procedură.

Comenzile plitei

Arzator

Butonul are 3 poziții: oprit (0), maxim (simbolul flăcării mari) și minim (simbolu flăcării mici). Aprindeți arzătorul cu butonul în poziția „maximum”; puteți regla apoi lungimea flăcării între pozițiile „maximum” și „minimum”. Nu utilizați arzătoarele în momentul când în care butonul se află între pozițiile „maximum” și „oprit”.

După aprindere, verificați vizual flăcările. Dacă vedeți o flacără cu vârf galben, ridicată sau instabilă, opriți debitul de gaz, apoi verificați ansamblul capacelor și coroanelor arzătoarelor după ce s-au răcit. Asigurați-vă că nu există lichid în capacele arzătorului. Dacă flăcările arzătorului se opresc în mod accidental, opriți arzătoarele, aerisiți bucătăria cu aer proaspăt și nu încercați să reaprindeți timp de cel puțin 90 de secunde.

Pentru a opri arzătoarele plitei, rotiți butonul arzătorului plitei în sensul acelor de ceasornic pana la pozitia „0” sau astfel incat marcajul de pe butonul arzatorului plitei sa fie indreptat in sus. Plita dvs. este prevăzută cu arzătoare de diferite diametre. Veți constata că cel mai economic mod de a utiliza gazul este de a alege arzătorul de gaz de dimensiuni corecte pentru dimensiunea tigăii dvs. De gătire și să aduceți flacără la poziția „minim” după ce s-a atins punctul de fierbere. Vă recomandăm să acoperiți întotdeauna vasul de gătit, pentru a evita pierderile de căldură.

Pentru a obține performanța maximă de la arzătoarele principale, vă recomandăm să utilizați căni care au următoarele diametre plane. Utilizarea cănilor cu dimensiuni mai mici decât dimensiunile minime prezentate mai jos va cauza pierderi de energie

Arzator rapid/wok	22-26 cm
Arzator semi-rapid	14-22 cm
Arzator auxiliar	12-18 cm

Asigurati-vă că flăcărie nu depășesc circumferința exterioară a tigăii, deoarece acest lucru poate deteriora accesoriiile din plastic, precum mânerele. Opriți supapa principală de control al gazului atunci când arzătoarele nu sunt în uz pentru perioade lungi de timp.

Avertisement:

• Utilizați numai tigăi cu fundul plat, cu baze groase
- Asigurați-vă că fundul tigăii este uscat, înainte de a o așeza pe arzător.
- În momentul în care produsul este în funcțiune, temperatura componentelor accesibile poate deveni ridicată. Este imperativ să mențineți copiii și animalele la distanță de arzătoare în timpul gătirii și după aceasta.
- După utilizare, plita rămâne foarte fierbinte pentru o perioadă lungă de timp. Nu o atingeti și nu așezați niciun obiect pe partea superioară a acesteia.
- Niciodată nu așezați cuțite, furculițe, linguri și capace pe plită, deoarece acestea vor deveni fierbinți și vă pot provoca arsuri grave.

Diametrul mic al tigaii
Baza tigaii care nu s-a echilibrat

Comenzile cuptorului

Comenzile arzatorului cuptorului

După ce aprindeți arzătorul cuptorului, puteți regla temperatura din interiorul cuptorului, în funcție de necesități, utilizând numerele de pe panoul de control sau de pe buton. Numerele mai mari asigură temperaturi mai ridicate, în timp ce numerele mai mici asigură temperaturi mai mici.

Descrierea functiei
Max. 6 5 4 3 2 1	Rotiți butonul de comandă în sens invers acelor de ceasornic, pentru a seta Marcajul de gaz în funcție de necesități.

Nu utilizati produsul între poziția „Oprit” și primul semn de temperatură aflat în direcția sensului invers acelor de ceasornic. Întotdeauna utilizati cuptorul între setările maxime și minime. Atunci când opriți cuptorul, rotiți butonul în sensul acelor de ceasornic, la poziția „0”.

Preincalzirea

Vă recomandăm să vă preîncălziți cuptorul timp de 10 minute. Pentru rețetele care necesită temperaturi ridicate, precum pâine, produse de patiserie, biscuiti sau sufleuri, cele mai bune rezultate sunt obținute dacă cuptorul este mai întâi preîncălzit. Pentru cele mai bune rezultate în momentul în care gătiți alimente semipreparate reci, preîncălziți întotdeauna cuptorul mai întâi

Gatirea

• Asigurați-vă că alimentele sunt plasate central pe raft și că există spațiu suficient în jurul tăvii/vasului de coacere, pentru a permite o circulație maximă.
• Aşezati vasele pe o tavă de coacere dimensionată corespunzător de pe raft, pentru a împiedica vărsarea pe baza cuptorului și pentru a vă ajuta să curățați mai puțin.
• Materialul și stratul de finalizare al tăvii de coacere și vasele utilizate vor afecta rumenirea bazei. Ustensilele din email, închise, grele sau non-aderente cresc rumenirea bazei. Tăvile lucioase din aluminiu sau din oțel lustruit reflectă căldura și reduc rumenirea bazei.
• În momentul în care gătiți mai mult de un fel de mâncare în cuptor, amplasați central vasele pe rafturi diferite, în loc să îngrămădiți mai multe feluri de mâncare pe un raft, acest lucru permitând căldurii să circule în mod liber pentru cele mai bune rezultate de gătire.
• Dacă gătiți mai mult de o tavă de alimente similare, de exemplu prăjituri sau biscuiti, înlocuiti tăvile în timpul coacerii sau scoateți tava superioară în momentul în care alimentele de pe aceasta sunt finalizate și mutați tava inferioară pe raftul superior, pentru a finaliza gătirea.
• Nu așezați tăvile de coacere direct pe baza cuptorului, deoarece interferează cu circulația aerului din cuptor și poate conduce la arderea bazei. Utilizați poziția raftului inferior.

Comenzile cuptorului

Comenzile arzatorului cuptorului

Descrierea funcțiilor
	Rotiți butonul de control în sensul acelor de ceasornic pentru a seta grill-ul.

Avertisement:

Componentele accesibile pot deveni fierbinti atunci când este utilizat grill-ul. Copii mici trebuie să fie menținuți departe. După ce aprindeți arzătorul, plasați deflectorul de căldură sub panoul de control. După aceasta, ridicati puțin ușa cuptorului până când se oprește în poziția semi-deschisă (aproximativ 30 °) și atinge deflectorul.

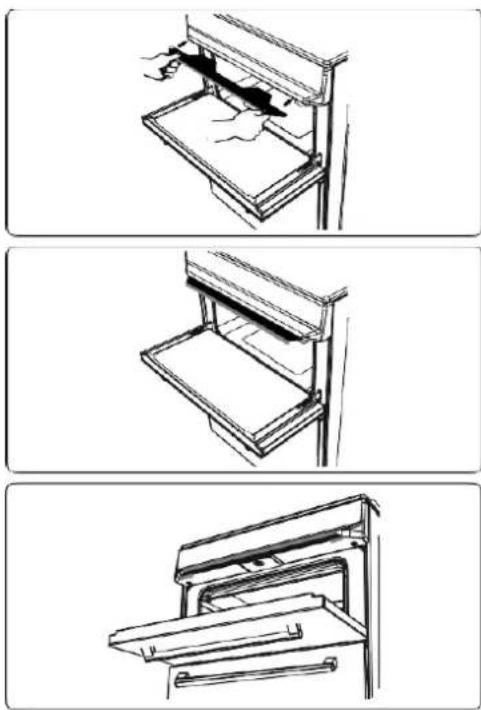

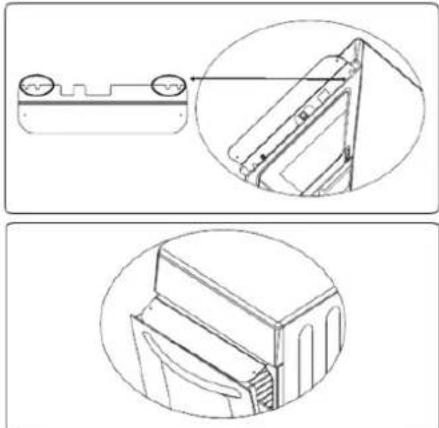

Asamblarea deflectorului de căldură al grill-ului

Mențineți deflectorul de căldură cu fața cu avertismente în sus. Există două sloturi mici pe partea dreaptă și stângă a mărginii posterioare a deflectorului, după cum este prezentat în figura de mai jos.

Sub panoul de control al cuptorului, sunt două şuruburi finalizate cu garnituri. Aliniați garniturile cu fantele de asamblare în așa fel încât deflectorul să fie prins între panoul de control și garnitură. Împingeți panoul spre produs până când acesta este montat ferm.

Prepararea

- Arzătorul grill-uluicreează o sursă de căldură constantă și nu poate fi ajustat între pozițiile maxime și minime. Atunci când opriți arzătorul grill-ului, rotiți butonul în sensul acelor de ceasornic, la poziția „0”.

- Plasați tava pe raftul de sub grătar pentru a colecta grăsimea în timp ce utilizati grill-ul.

- Plasați grătarul de sărmă pe rafturile superioare; cu condiția ca alimentele să nu atingă arzătorul grill-ului.

- Preîncălziți grill-ul utilizând setarea completă timp de câteva minute înainte de introducerea fripturilor sau pentru prăjire. În timpul preparării, alimentele trebuie să fie întoarse după cum este necesar.

- Alimentele trebuie să fie uscate în totalitate înainte de a fi puse pe grill pentru a minimiza împroșcarea. Periați puțin cu ulei sau unt bucățile de carne sau de pește pentru a le menține umede în timpul gătirii.

- Alimentele trebuie să fie plasate în partea centrală a grătarului pentru a permite circulația maximă a aerului.

- Nu acoperiți niciodată tava de gătire cu folie deoarece acest lucru poate duce la incendii.

- Dacă produsul dumneavoastră este dotat cu o tavă de gătire, iar mânerul este utilizat ca accesoriu, consultați sectiunea de accesorii pentru utilizarea acestuia.

Avertisment: Asigurați-vă că grill-ul este oprit înainte de a închide ușa.

Lampa cuptorului

În cuptor se află o lampă pentru iluminarea zonei de preparare. Apăsați pe comutator pentru a aprinde și stinge lampa.

Utilizarea Temporizatorului Mecanic

Descrierea functiei
0......100	Utilizare cu cronometru

Rotiți butonul temporizatorului în sensul acelor de ceasornic pentru a seta timpul de preparare dorit. Când temporizatorul ajunge la zero, se va auzi un sunet de avertizare. Cuptorul va rămâne pornit până când butonul de control al cuptorului este oprit.

VII. ACCESSORII

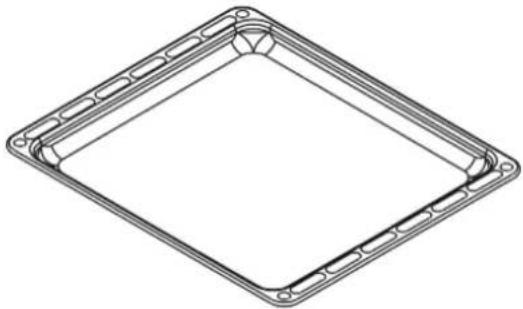

Tava mai putin adanca

Tava mai puțin adâncă este folosită cel mai bine pentru coacerea produselor de patiserie. Puneti tava în orice raft și împingeți-o până la capăt, pentru a vă asigura că aceasta este poziționată corect.

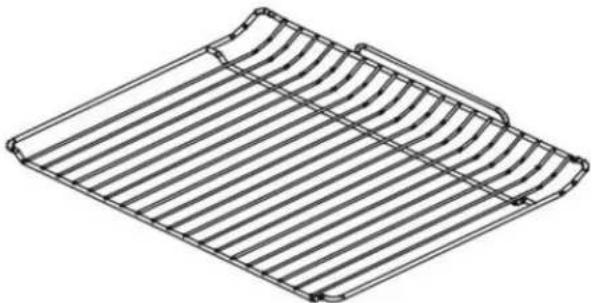

Grilajul de sârmă este cel mai bine folosit pentru prepararea la grătar sau pentru prelucrarea alimentelor în containere ușor de utilizat în cuptor.

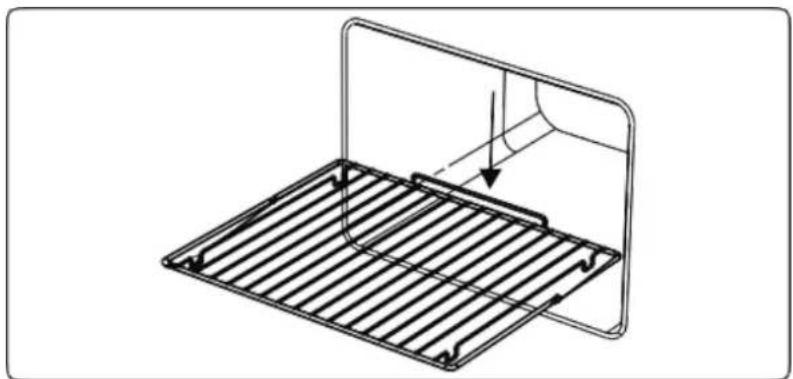

Avertisment: Asezați corect grilajul în orice raft corespunzător din cavitatea cuptorului și împingeți-l până la capăt.

Aparatul dvs. este dotat cu sertar pentru depozitarea accesoriiilor precum tavi, rafturi, gratare, oale si cratite mici.

Avertisment: Suprafata interioara a sertarului se poate incalzi in timpul utilizarii. Nu depozitati alimente, plastic sau materiale inflamabile in sertar.

Asamblarea deflectorului de căldură al grill-ului

Avertisment: în cazul în care grill-ul este folosit pentru mai mult de 15 minute, instalați întotdeauna deflectorul de căldură furnizat, pentru a împiedica supraîncălzirea butoanelor de comandă ale cuptorului. Aveți grijă să nu atingeți deflectorul de căldură când închideți ușa cuptorului. Lăsați deflectorul de căldură să se răcească înainte de a-l scoate.

Avertisment: Opriți aragazul și lăsați-l să se răcească înainte de a efectua curățarea.

• Verificați dacă materialele de curățare sunt adecvate și recomandate de producător, înainte de a fi utilizate pe aparat.
• Utilizați agenti de curățare cremă sau agenti de curățare lichizi, care nu conțin particule. Nu utilizați creme caustice (corozive), pulberi abrazive de curățare, burete de sărmă sau unelte dure, deoarece acestea pot deteriora suprafețele aragazului.

Important

Nu utilizati agenți de curățare care conțin particule, deoarece acestea pot zgâria componentele de sticlă, emailate și/sau vopsite ale aparatului.

În cazul în care se varsă lichide, curățați-le imediat, pentru a evita deteriorarea pieselor.

Nu utilizați aparate de curățare pe bază de abur pentru curățarea niciunei parti a produsului.

Curatarea in interiorul cuptorului

• Interiorul cuptoarelor emailate se curăță cel mai bine atunci când cuptorul este cald.
• După fiecare utilizare, ștergeți cuptorul cu o lavetă moale, înmuiată în apă cu săpun. Apoi ștergeți din nou cuptorul cu o lavetă umedă și uscați-l.
• Poate fi necesar să folosiți ocazional un material lichid de curățare, pentru a curăța complet cuptorul.

Curățarea plitei cu gaz

• Curățați în mod regulat plita cu gaz.
• Scoateți suporturile de tigăi, capacele și coroanele arzătoarelor plitei.
• Ştergeți suprafața plitei cu o lavetă moale, înmuiată în apă cu săpun. Apoi ştergeți din nou suprafața plitei cu o lavetă umedă și uscați-o.
• Spălați și clătiți capacele arzătoarelor plitei. Nu le lăsați umede. Uscați-le imediat cu o lavetă uscată.
• După curățare, asigurăți-vă că montați din nou corect toate componentele.
• Suprafețele suporturilor pentru tigăi se pot zgâria în timp din cauza utilizării. Acest lucru nu reprezintă un defect de producție.

Nu utilizati un burete de metal pentru curățarea niciunei părți a plitei.

Asigurati-va ca apa nu patrunde in arzatoare, deoarece poate bloca injectoarele.

Curatarea componentelor din sticla

• Curățați în mod regulat componentele din sticlă ale aparatului dvs.
• Utilizați un agent de curățare pentru sticlă, pentru a curăța interiorul și exteriorul componentelor din sticlă. Apoi clătiți-le și uscați-le bine cu o lavetă uscată.

Curatarea componentelor emailate

• Curățați în mod regulat componentele emailate ale aparatului dvs.
• Ştergeti componentele emailate cu o lavetă moale, înmuiată în apă cu săpun. Apoi ștergeti-le din nou cu o lavetă umedă și uscați-le.

Nu curățați componentele emailate în timp ce acestea sunt încă fierbinți de la gătit. Nu lăsați oțet, cafea, lapte, sare, apă, lămâie sau suc de roșii pe email pentru perioade lungi de timp.

Curățarea componentelor din oțel inoxidabil (dacă există)

• Curățați în mod regulat componentele din oțel inoxidabil ale aparatului dvs.
• Ştergeți componentele din oțel inoxidabil cu o lavetă moale, înmuiată numai în apă. Apoi uscați-le bine cu o lavetă uscată.

Nu curățați componentele din oțel inoxidabil în timp ce acestea sunt încă fierbinți de la gătit. Nu lăsați oțet, cafea, lapte, sare, apă, lămâie sau suc de roșii pe oțel inoxidabil pentru perioade lungi de timp.

Demontarea gemurilor interioare

Înainte de a curăța geamul ușii cuptorului, trebuie să îl demontați, așa cum este arătat mai jos.

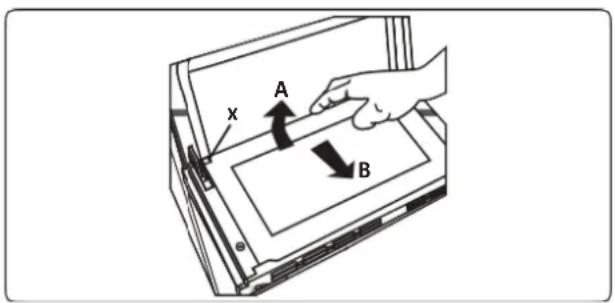

Împingeti geamul în direcția B și deblocați-l din clema de fixare (x). Trageți geamul afară în direcția A.

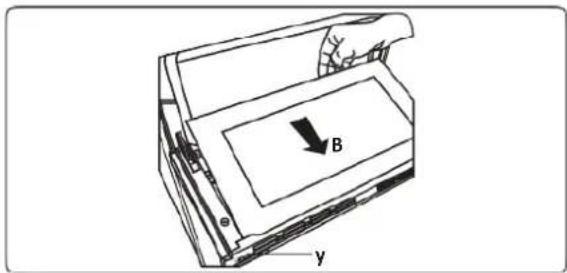

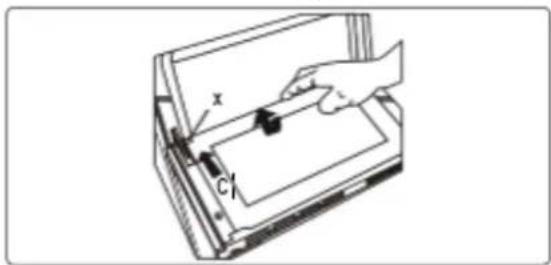

Pentru a remonta geamul interior:

1. Împingeti geamul către clema de fixare și sub aceasta (y), în directia B.

1. Prindeți geamul sub clema de fixare și sub aceasta (x), în direcția C

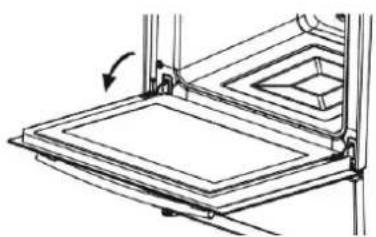

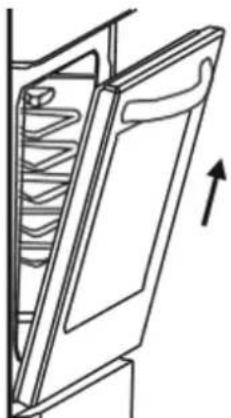

Scoaterea uşii cuptorului

Înainte de a curăța geamul ușii cuptorului, trebuie să scoateți ușa cuptorului, așa cum este arătat mai jos.

1. Deschideti uşa cuptorului.

1. Deschideti închizătoarea (a) (cu ajutorul ueni surubelnite pana la pozitia finala.

1. Inchideti usa pana cand aceasta ajunge aproape in pozitia complet inchisa si scoateti usa tragand-o spre dvs.

Avertisment: Întreținerea acestui aparat trebuie efectuată numai de o persoană de service autorizată sau de un tehnician calificat.

Inlocuirea becului cuptorului

Avertisment: Opriti aparatul și lăsați-l să se răcească înainte de a efectua inlocuirea.

• Îndepărtați lentila de sticlă, apoi scoateți becul.
• Montați un bec nou (rezistent la 300°C) în locul becului pe care l-ați scos (230 V, 15-25 Watt, tip E14).
• Puneti la loc lentila de sticlă, iar cuptorul este gata de utilizare.

Becul este conceput special pentru a fi utilizat la aparatele de gătit casnice. Nu este potrivit pentru iluminarea încăperilor din casă.

Alte controale

• Verificați în mod periodic conducta de conectare a gazului. Dacă se constată o defectiune, contactați un furnizor autorizat de service pentru a o schimba.
• Recomandăm schimbarea anuală a componentelor conexiunii la gaz. Dacă se constată o defectiune în timpul funcționării butoanelor de comandă ale aparatului, contactați un furnizor de service autorizat.

IX. DEPANARE SI TRANSPORT

Dacă aveți în continuare o problemă cu aparatul după verificarea acestor pași de bază pentru depanare, contactați o persoană autorizată de service sau un tehnician calificat.

Problema	Cauza posibila	Solutie
Cuptorul și/sau grătarul (dacă este disponibil) nu funcționează.	Este posibil ca cuptorul și/sau grătarul să fie în poziția „oprit”. Este posibil ca presiunea gazului de alimentare să nu fie corectă. Alimentarea (dacă aparatul are o conexiune electrică) este oprită. Picioarele nu au fost asamblate. Bateria (dacă este cazul) poate fi descărcată.	Verificati poziția butonului de comandă.Verificai alimentarea cu gaz și presiunea gazului.Verificați dacă există alimentare cu energie.Verificai, de asemenea, că alte aparate de bucătărie funcționează. Asigurai-vă că nu există niciun blocaj în partea de jos a aparatului. Este posibil ca bateria să necesite înlocuire.
Cuptorul nu gătește în mod uniform.	Se folosește o poziție greșită a raftului.Aparatul dvs. a fost instalat de un tehnician neautorizat.Este posibil ca ventilatorul (dacă este cazul) să fie în poziția „oprit”.	Verificati pozițiile rafturilor, perioada de gătire și valorile de temperatură conform manualului.Verificai dacă aparatul este instalat corect.Asigurai-vă că ventilatorul funcționează.
Temperatura cuptorului este prea ridicată sau prea scăzută.	Se folosește o poziție greșită a raftului sau o setare greșită de temperatură.Este posibil ca presiunea gazului de alimentare să nu fie corespunzătoare.	Verificați dacă sunt utilizate temperaturile recomandate și pozițiile recomandate ale rafturilor.Fiți pregătit să reglați ușor temperatura în sus sau în jos, pentru a obține rezultatele dorite.Verificați alimentarea cu gaz și presiunea gazului.
Arzătoarele plitei nu luminează.	Capacul și coroana arzătorului nu sunt asamblate corect. Este posibil ca presiunea gazului de alimentare să nu fie corectă. Butelia de GPL (dacă este cazul) poate fi descărcată.Alimentarea (dacă aparatul are o conexiune electrică) este oprită.Bateria (dacă este cazul) poate fi descărcată.	Asigurați-vă că piesele arzătorului au fost poziționate corect.Verificați alimentarea cu gaz și presiunea gazului.Butelia de GPL poate necesita înlocuirea. Verificați dacă există alimentare cu energie. Verificați, de asemenea, că alte aparate de bucătărie funcționează. Este posibil ca bateria să necesite înlocuire.
Culoarea flăcării este portocalie/galbenă.	Capacul și coroana arzătorului nu sunt asamblate corect. Compoziții diferite de gaz.	Asigurați-vă că piesele arzătorului au fost poziționate corect. Din cauza designului arzătorului, flacăra poate părea că este portocalie/galbenă în anumite zone ale arzătorului.Dacă utilizati aparatul cu gaz natural, gazul natural din oraș poate avea compoziții diferite. Nu folosiți aparatul timp de două ore.
Arzătorul nu se aprinde sau luminează doar parțial.	Este posibil ca piesele arzătorului să nu fie curate sau uscate.	Asigurați-vă că piesele aparatului sunt uscate și curate.
Arzătorul emite zgomote.	-	Acest lucru este normal. Zgomotul se poate reduce pe măsură ce se încălzesc.
Zgomot	-	Este normal ca unele piese metalice de pe aragaz să producă zgomot în timpul utilizării.
Lumina cuptorului (dacă este disponibilă) nu funcționează.	Lampa s-a defectat.Alimentarea electrică este deconectată sau oprită.	Înlocuiti lampa conform instrucțiunilor.Asigurați-vă că sursa de alimentare electrică este pornită la priza de perete.

Transport

Dacă trebuie să transportați produsul, utilizați ambalajul original al produsului și transportați-l folosind carcasa sa originală. Respectați semnele de transport de pe ambalaj. Fixați cu bandă toate componentele independente de produs, pentru a preveni deteriorarea produsului în timpul transportului.

Dacă nu aveți ambalajul original, pregătiți o cutie de transport astfel încât aparatul, în special suprafețele exterioare ale produsului, să fie protejate împotriva amenințărilor externe.

X. SPECIFICATII TEHNICE

G30 28-30mbar 9,6 kW 698 g/hII2H3B/P RO Class: 1	NGG20 20 mbar	LPG G3028-30mbar
OCHI RAPID
Diam. INJECTOR (1/100mm)	115	85
Consum nominal (KW)	2,75	3
Consum pe ora ( la 15°C și 1013 mbar)	262 l/h	218,1 g/h
OCHI MEDIU
Diam. INJECTOR (1/100mm)	97	65
Consum nominal (KW)	1,75	1,75
Consum pe ora ( la 15°C și 1013 mbar)	166,6 l/h	127,2 g/h
OCHI MEDIU
Diam. INJECTOR (1/100mm)	97	65
Consum nominal (KW)	1,75	1,75
Consum pe ora ( la 15°C și 1013 mbar)	166,6 l/h	127,2 g/h
OCHI AUXILIAR
Diam. INJECTOR (1/100mm)	72	50
Consum nominal (KW)	1	1
Consum pe ora ( la 15°C și 1013 mbar)	95,2 l/h	72,7 g/h
CUPTOR
Diam. INJECTOR (1/100mm)	107	68
Consum nominal (KW)	2,1	2,1
Consum pe ora ( la 15°C și 1013 mbar)	200 l/h	153 g/h
GRILL
Diam. INJECTOR (1/100mm)	107	70
Consum nominal (KW)	2	2
Consum pe ora ( la 15°C și 1013 mbar)	190,5 l/h	146 g/h

Sfaturi pentru economisirea energiei electrice Ochi

• Utilizați vase de gătit ce au bază dreaptă.
• Utilizați vase de gătit cu dimensiunea corespunzătoare.
• Utilizați vase de gătit cu capac.
• Minimizați cantitatea de lichid sau de grăsime.
• În momentul când lichidele încep să fiarbă, reduceti setarea.

MASURI PENTRU PROTECTIA MEDIULUI

Va informam ca persoanele fizice au urmatoarele obligatii prin legislatia specifica privind protectia mediului si regimul deseurilor:

- Deseurile de echipamente electrice si electronice (DEEE), pot contine substante periculoase pentru mediu si sanatatea umana. Conform OUG 5/2015, exista obligativitatea predarii acestora, pentru tratarea corespunzatoare si valorificarea componentelor reciclabile. Societatea Network One Distribution S.R.L. este platitoare de taxa de" timbru verde" pentru fiecare Echipament Electric si Electronic (EEE) pe care il pune pe piata. Acest cost asigura tratarea ulterioara a echipamentelor uzate colectate. Din acest motiv, odata ce devine deseu, produsul EEE poate fi predat gratuit operatorului Dvs. de salubritate, la magazine atunci cand achizitionati alt echipament similar, sistemul "unul la unu "sau la punctul de colectare organizat de Primaria Sectorului / localitatii Dvs.

- Simbolul (marcajul) aplicat produselor, care indica faptul ca deseurile DEEE, bateriile si acumulatorii - fac obiectul unei colectari separate, il reprezinta o pubela barata cu o cruce.

Aceste masuri vor ajuta la protejarea mediului

Societatea Network One Distribution S.R.L. este inscrisa in Registrul de punere pe piata a echipamentelor electrice si electronice, avand numarul de inregistrare: RO-2016-03-EEE-0201-IV. De asemenea, au fost intocmite si sunt gestionate: Registrul de Retragere EEE si Registrul de Rechemare EEE, in conformitate cu HG 322/2013. Totodata societatea este inscrisa in Registrul de punere pe piata a bateriilor, avnd numarul de inregistrare: RO-2011-03-B&A-0283.

Conformitatea cu directiva RoHS: Produsul pe care I-ați cumpărat este conform cu Directiva RoHS UE (2011/65/UE). Nu conține materialele dăunătoare și interzise specificate în Directivă.

Va multumim ca participati alaturi de noi la protejarea mediului si a sanatatii umane!

HEINNER este marcă înregistrată a companiei Network One Distribution SRL. Celelalte branduri și denumirile produselor sunt mărci de comerț sau mărci de comerț înregistrate ale respectivilor deținători.

Nicio parte a specificațiilor nu poate fi reprodusă sub nicio formă și prin niciun mijloc, nici utilizată pentru obținerea unor derivate precum traduceri, transformări sau adaptări, fără consimțământul prealabil al companiei NETWORK ONE DISTRIBUTION.

Copyright © 2013 Network One Distribution. Toate drepturile rezervate.

www.heinner.com, http://www.nod.ro

CE

Acest produs este proiectat și realizat în conformitate cu standardele și normele Comunității Europene.

Importer: Network One Distribution

Str. Marcel Iancu, nr. 3-5, Bucureşti, România

Tel: [phone], www.heinner.com, www.nod.ro

HEINNER

GAS COOKER

Model: HFSC-V50LITGWH / HFSC-V50LITGSL
