Tip de produs	Platant cu iesire USB
Marca	AKAI
Model	TTA05USB
Sistem de antrenare	Curea
Viteze	33 1/3, 45 RPM
Material taler	Aluminiu
Tip cartus	Magnet mobil (MM)
Stilus	Varful diamant
Preamp incorporat	Da (comutabil)
Iesire USB	Da (USB-B)
Iesire Phono	RCA (Line/Phono)
Dimensiuni (L x A x I)	420 x 360 x 120 mm
Greutate	4.5 kg
Alimentare	AC 100-240V, 50/60 Hz
Consum de putere	5 W
Material	Bazin MDF cu finisaj lemn
Capac anti-praf	Inclus (cu balamale)
Anti-skating	Reglabil
Tip braţ	Drept, montat pe cardan
Curatare	Utilizati carpa anti-statica; evitati lichidele
Intretinere	Inlocuiti stilusul la fiecare 500 de ore
Reparabilitate	Curea, cartus, stilus inlocuibile
Garantie	1 an

Întrebări frecvente - TTA05USB AKAI

Cum conectez platantul la calculator?

Folositi cablul USB inclus pentru a conecta portul USB-B al platantului la un port USB-A al calculatorului. Pentru inregistrare, utilizati un software precum Audacity si selectati platantul ca dispozitiv de intrare.

Pot folosi platantul fara a-l conecta la calculator?

Da, puteti conecta iesirile RCA la un sistem stereo sau difuzoare amplificate. Daca receiver-ul dumneavoastra are o intrare phono, setati comutatorul pe Phono; altfel, setati-l pe Line pentru a utiliza preamplificatorul incorporat.

Cum schimb viteza de la 33 la 45 RPM?

Mutati comutatorul de selectie a vitezei de pe panoul superior la viteza dorita (33 sau 45). Asigurati-va ca platantul este pornit si talerul se roteste.

Ce trebuie sa fac daca platantul nu produce sunet?

Verificati urmatoarele: (1) Asigurati-va ca cablul de alimentare este conectat si ca dispozitivul este pornit. (2) Verificati ca comutatorul phono/line este setat corect. (3) Asigurati-va ca cablurile RCA sunt conectate ferm la dispozitivul de intrare. (4) Daca utilizati USB, verificati setarile audio ale calculatorului.

Cum inlocuiesc stilusul?

Tirati usor partea frontala a stilusului vechi in jos si in fata pentru a-l indeparta. Aliniati noul stilus cu corpul cartusului si impingeti-l in sus pana cand se fixeaza cu un clic. Asigurati-va ca cantileverul nu este indoit.

Pot inregistra discuri de vinil pe calculator?

Da, conectati platantul prin USB si utilizati software de inregistrare precum Audacity (gratuit). Setati intrarea pe platant, porniti redarea si inregistrati. Audio-ul va fi digitizat in timp real.

Cum reglez anti-skatingul?

Setati butonul anti-skating la aceeasi valoare cu forta de urmarire a cartusului dumneavoastra (de obicei 2-3 grame pentru cartusul inclus). Rotiti butonul la numarul corespunzator.

Ce tip de discuri pot reda?

Acest platant reda discuri de vinil de 12 inci si 7 inci la vitezele de 33 1/3 RPM (LP-uri) si 45 RPM (single-uri). Nu este conceput pentru discuri de 78 RPM.

Cum curat platantul?

Utilizati o perie cu fibra de carbon pentru a indeparta praful de pe discuri inainte de redare. Pentru corpul platantului, stergeti cu o carpa moale si uscata. Evitati utilizarea de alcool sau agenti de curatare abrazivi pe baza sau capacul anti-praf.

De ce nu se roteste platantul?

Verificati (1) conexiunea de alimentare, (2) comutatorul PORNIT/OPRIT de pe spate sau laterala, (3) curea poate fi alunecata. Daca curea este slaba, indepartati talerul si repoitionati curea in jurul rolei motorului si a marginii talerului.

MANUAL DE UTILIZARE TTA05USB AKAI

1. Cititi instructiunile - toate instructiunile de siguranta si operare trebuie citite inainte de a folosi produsul.

2. Retineti instructiunile - instructiunile de siguranta si operare trebuie retinute pentru referinte.

3. Mesaje de avertizare – toate avertizarile de pe obiect si din instructiunile de operare trebuie respectate.

4. Respectati instructiunile – toate instructiunile de operare si folosire trebuie urmarite.

5. Apa si umezeala – Obiectul nu trebuie folosit in apropierea apei, de exemplu langa cada de baie, chiuveta de bucatarie, intr-un beci umed sau langa piscina.

6. Suporturi - obiectul trebuie folosit numai cu suporturi recomandate de producator. Un dispozitiv cu suport trebuie miscate cu grija. Opriri bruste, forta execesiva si suprafete neuniforme pot cauza dispozitivul sa se rastoarne.

1. Montarea pe perete si tavan - aparatul nu trebuie montat pe perete sau tavan.

2. Caldura - aparatul trebuie situat departe de sursele de caldura cum ar fi radiatoare, sobe sau alte obiecte care produc caldura.

3. Surse de current - acest produs trebuie alimentat numai la sursele de current indicate pe etichetele de evaluare. Daca nu sunteti siguri de sursa de curent din casa dumneavoastra, consultati dealer-ul local sau compania care furnizeaza curent. Pentru produsele destinate sa opereze pe baza de baterii, sau alte surse, referiti-va la instructiunile de operare.

4. Impamantarea si polarizarea – acest produs poate fi echipat cu un stecher alimentat de curent alternativ polarizat. Acest stecher se va potrivi in sursa de curent numai intr-o directie. Aceasta este o caracterstica de siguranta. Daca nu puteti sa inserati stecherul de tot in priza, incercati cu capatul celalalt. Daca tot nu merge, contactati electricianul pentru a inlocui priza.

5. Protectia cablului de alimentare – Cablurile de alimentare trebuie directionate astfel incat sa nu fie calcate sau sa fie asezate obiecte pe ele; aveti mare grija la corespondenta stecherului si la punctul de unde iese din aparat.

6. Curatare - aparatul trebie curatat numai cum recomanda producatorul. Curatati stergandu-l cu o panza umeda. Evitati sa intre apa in interiorul aparatului.

7. Inainte de a inapoia produsul reparat utilizatorului, folositi un ohm-metru pentru a masura capetele stecherelor. Rezistenta trebuie sa fie mai mare de 100,000 de ohm.

8. Perioade de nefolosire - cablul de alimentare trebuie scos din priza atunci cand nu folositi aparatul o perioada mare de timp.

9. Obiecte si lichide in interiorul aparatului – aveti mare grija ca sa nu scapati obiecte sau sa varsati lichide in interiorul aparatului.

10. Solicitare de service in caz de defectiuni - aparatul trebuie reparat numai de personal calificat cand:

- cablul de alimentare sau stecherul este stricat;

- aparatul a cazut, sau s-a varsat lichid in interior;

- aparatul a fost expus la ploaie;

- aparatul nu functioneaza corespunzator sau observati o schimbare in performanta acestuia;

- aparatul v-a scapat, sau carcasa este stricata.

1. Service - utilizatorul nu trebuie sa repare aparatul in afara de ce se mentioneaza in manualul de instructiuni. Toate celelalte probleme trebuie rezolvate la un service cu personal calificat.

2. Ventilarea – sloturile si deschiderile aparatului prevad ventilarea si pentru a asigura unei operari bune a aparatului si pentru a-l proteja de supraincalzire, si de aceea aceste orificii nu trebuie acoperite sau blocate. Deschiderile nu trebuie niciodata blocate pununand aparatul pe pat, canapea, covor sau alte suprafete de acest gen. Acest produs nu trebuie asezat pe un rack pana cand ventilatia corespunzatoare nu este mentionata in instructiunile producatorului.

3. Atasamente – nu folositi atasamente nerecomandate de producator pentru ca pot cauza defectiuni.

4. Accesorii - nu asezati aparatul pe un suport, trepied, ori masa instabila. Produsul poate cadea, provocand rani unui copil sau adult, si defectiuni serioase produsului. Folositi numai suporti recomandati de producator sau cele vandute cu produsul.

5. Trasnete – pentru o mai mare protectie a aparatului in timpul transetelor, sau cand este nesupravegheat sau nefolosit pentru perioade mai mari de timp, scoateti-l din priza sau deconectati antena sau sistemul de cablu. Acest lucru va preveni defectiunile care pot aparea in timpul trasnetelor sau a caderilor de tensiune.

6. Componente de inlocuire – cand sunt solicitate piese de schimb aveti grija ca tehnicianul care le inlocuiste sa foloseasca piese originale sau care au aceleasi caracteristici. Inlocuirea pieselor neautorizate poate duce la foc, socuri electrice sau alte riscuri.

7. Verificari de siguranta – pe foia de service sau de repararea a produsului puneti-l pe tehnician sa verifice bine produsul pentru a fi in conditii de operare corespunzatoare.

INSTRUCTIUNI IMPORTANTE DE SIGURANTA

CAUTION

DO NOT OPEN RISK OF ELECTRIC SHOCK

Atentie ! Pentru a reduce riscul electrocutarii, nu indepartati carcasa, nu umblati in interiorul aparatului, adresati-va personalului calificat.

Acest simbol avertizeaza in privinta existentei unor tensiuni periculoase in interiorul aparatului care sunt suficient de puternice pentru a provoca electrocutarea.

Acest semn indica utilizatorului existenta unor operatiuni si instructioni deosebite legate de intretinere.

ATENTIE!

Pentru reducerea riscului de electrocutare nu expuneti acest aparat la ploaie sau umezeala.

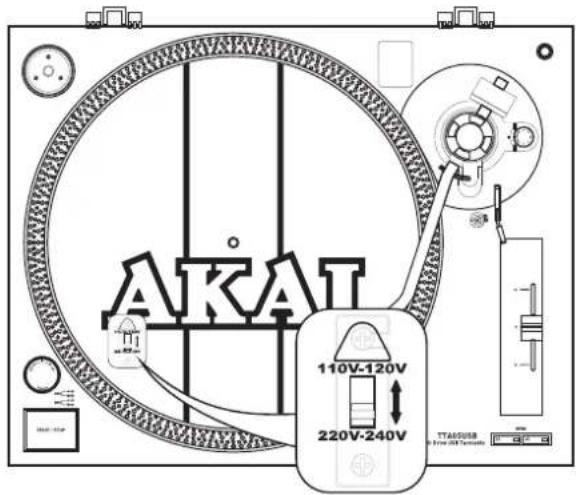

Selectarea liniei de voltaj.

Doar pentur modul de voltaj dual!

Deoarece sursele de curent variaza de la locatie la locatie am incorporat un selector de sursa de curent

• Voltajul dorit poate fi setat de comutatorul Selectorului de Voltaj care este localizat sub platan (folositi o surubelnita cu capul plat).
• No fortati comutatorul Selectorului de Voltaj pentru a evitarea daunelor.
• Daca comutatorul Selectorului de Voltaj un se misca usor, va rugam contactati un service autorizat.

INAINTE DE FOLOSIRE

Verificati urmatoarele componente incluse in pachet cu aparatul principal:

- Platanul

- cartusul

- contra-greutatea

• discul

- cablul USB

• Manualul de instructiuni

- acoperirea de praf

- adaptorul 45 rpm

- cablul RCA

- headshell

- capul de citire

FOARTE IMPORTANT!!

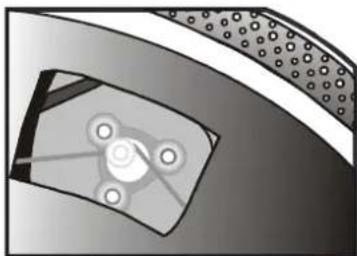

Nu uitati sa atasati cureaua de cauciuc de motor pentru o functionare corecta. Dupa punerea platanului prin axul central, miscati una din ferestrele mari de pe platan spre coltul din dreapta sus. Atasati cureaua de motor.

• Nu conectati aparatul la sursa de curent inainte ca asamblarea sa fie completa.
• Inainte de a porni aparatul asigurati-va inca odata ca toate conexiunile si setarile de curent sunt corect facute. Intotdeauna opriti aparatul cand il conectati sau deconectati de la priza.
• Cititi acest manual cu atentie inainte de a folosi aparatul. Pastrati manualul intr-un loc sigur pentru referinte viitoare.

ASAMBLAREA

1. Scoati aparatul din cutie si indepartati ambalajul.
2. Montati adaptorul de 45rpm.
3. Montati platanul in axul principal.
4. Puneti capul de citire pe platan.
5. Instalarea cartusului: cand instalati cartusul, faceti referire la instructiunile din manual.

a) In timpul instalarii, atasati protectia penitei pentru a apara varful acesteia. Terminalele la majoritatea cartuselor sunt codate color. Conectati fiecare fir la terminalul de aceeasi culoare:

ALB (L+) --- Canalul din stanga +

Albastru (R-) --- Canalul din dreapta -

Rosu (R+) --- Canalul din dreapta +

Verde (R-) ---- Canalul din dreapta -

b) Instalati cartusul la headshell si strangeti-l cu surubelnita venita cu cartusul.

1. Inserati capul de citire in bratul de sunet, apoi rotiti piulita de blocare in inversul acelor de ceas cu capul de citire bine strans orizontal.
2. Puneti contragreutatea pe bratul de sunet. Rasuciti usor si se va insuruba pe axul spate al bratului de sunet.
3. Reglarea balansului orizontal "zero" si presiunea penitei:

a) Indepartati protectia penitei din headshell, nu atingeti varful penitei in timpul ajustarii.
b) Puneti parghia in cea mai joasa pozitie.
c) Da-ti drumul clemei bratului de sunet si ridicati bratul de sunet din suport.
d) Rotiti contragreutatea pana cand bratul de sunet este aproximativ balansat orizontal.
e) Puneti bratul de sunet inapoi pe suport.
f) Tineti contragreutatea nemiscata cu o mana si rotiti numai inelul de contact al penitei pentru a aduce cifra "0" a inelului in aliniament cu linia din centru a bratului de sunet.
g) Rotiti contragreutatea inclusiv inelul de contact al penitei in inversul acelor de ceas pana cand scala arata valoarea corespunzatoare contactului penitei folosite.

1. Puneti butonul de control al anti patinajului la aceeasi valoare ca a contactului penitei.

2. Puneti protectia de praf.

APLICAREA

• Nu puneti aparatul intr-o locatie unde va fi expus direct la soare sau langa o sursa de caldura.
• Nu punteti aparatul intr-o locatie unde este umiditatea mare sau mult praf.
• Cartusul poate aluneca si sunetul va fi distorsionat de la vibratiile boxelor care vin prin podea sau prin aer. Gasiti o locatie care este foarte stabila si unde nu exista vibratii.
• Aparatul are picioare ajustabile. Ajustati picioarele pentru a stabiliza aparatul orizontal.

CONEXIUNI

Inainte sa conectati aceasta unitate este avizat sa consultati echipamentul.

IMPORTANT: Fiti sigur ca opritii echipamentul inainte de a face schimbari la diferite conexiuni.

1. Conectati cablul de alimentare din spatele aparatului la priza.
2. Conectati cablul RCA la intrarea PHONO al amplificatorului cand selectati comutatorul PHONO/LINE pe pozitia PHONO. Puteti de asemenea folosi o intrare setand comutatorul PHONO/LINE din spatele aparatului pe pozitia LINE.

Iesiri

1. Porniti aparatul de la butonul Pornit/Oprit, indicatorul de viteza si stroboscopul se vor aprinde.
2. Puneti un disc. Cand merge la 45rpm cu o gaura mare in centru, puneti adaptorul de 45rpm in centru.
3. Setati viteza pentru a potrivi inregistrarea.
4. Indepartati protectia penitei si apoi dati drumul bratului de sunet.
5. Puneti parghia in pozitia sus.
6. Apasati butonul de Start/Stop; platanul se va roti.
7. Miscati bratul de sunet pe melodia dorita.
8. Puneti parghia in pozitia jos, bratul de sunet va cobori usor pe disc si va incepe sa cante.
9. Cand termina de cantat, ridicati bratul de sunet si puneti-l pe suport.
10. Apasati butonul de Start/Stop pentru a opri platanul si dupa opriti aparatul.

SUSPENDATI REDAREA

Setand nivelul la pozitia "UP" in timpul redarii, penita va fi ridicata de pe disc.

SCHIMBAREA VITEZEI

• Atata timp cat controlul de picth este in centru, placa opereaza la viteza selectata.
  • Viteza poate fi marita sau micsorata cu cate 10% de la controlul de pitch.
• reglare incorecta facuta intentionat poate fi folosita pentru a roti foarte repede sau foarte incet platanul.
• Indicatorii stroboscopului sunt folositi pentru a monitoriza viteza.

INTRETINEREA

• Curatati penita periodic cu o periuta moale pentru a preveni acumularea de praf.
  • Cand sunetul devine distorsionat, verificati penita. Daca penita este uzata, inlocuiti-o cu una noua.
• Periodic, protectia de praf si locul platanului trebuie curatate cu o carpa din panza.
• Materialele volatile nu trebuie folosite, cum ar fi: alcool, benzina, etc. Aceastea pot indeparta vopseaua sau pot produce daune lustrului.

BUTOANELE DE CONTROL

1. Adaptor 45 rpm: acest adaptor va permite sa redati viniluri EP de 7" cu gauri mari in mijloc.
2. Platan: se conecteaza direct in axul central. Platanul si axul central tin un vinil perfect centrat. Platanul invarte totodata discul la o viteza constanta.
3. Indicatorii stroboscopului: platanul are patru randuri de indicatori. Acesti indicatori sunt folositi pentru a vedea diferitele stagii ale reglarii vitezei. Fiecare rand apare ca si stand nemiscat la diferite viteze.

Nota:

Folosirea intensa a luminii fluorescente asupra platanului va duce la stricarea lampii stroboscopului, si indicarea nu va mai fi corecta.

1. Axul central: acest ax tine platanul stabil si centrat.
2. Lampa indicatorului stroboscopului: este o lampa conceput special pentru a da un impuls de lumina in indicatorii stroboscopului.

BUTOANELE DE CONTROL

1. Butonul de pornit/oprit: este un buton rotativ. Pentru a porni rotiti in sensul acelor de ceas, iar pentru a-l opri in sensul invers al acelor de ceas.
2. Butonul de Start/Stop: Acest buton controleaza miscarea platanului. Cand este pornit platanul nu incepe automat sa se invarta. Apasand butonul inca odata motorul va incepe sa invarta platanul, apasand din nou il va opri.
3. Capul de redare: este folosit pentru a conecta penita la bratul de sunet.
4. Blocarea capului de redare: dupa atasarea capului de redare la bratul de sunet, aceasta blocare il prinde.
5. Bratul de sunet in forma de S: bratul de sunet este mecanismul care tine capul de redare si penita care le permite sa gliseze pe disc.
6. Buton de selectare a vitezei 33rpm: Implicarea acestui buton roteste platanul la 33 de revolutii pe minut. Un LED va lumina cand aceasta functie va fi activata.
7. Buton de selectare a vitezei 45rpm: Implicarea acestui buton roteste platanul la 45 de revolutii pe minut. Un LED va lumina cand aceasta functie va fi activata.
8. Slider de control al vitezei: acest slider este folosit pentru a ajusta viteza procentual.
9. Parghia bratului de sunet: aceasta parghie este folosita pentru ridicarea in conditii de siguranta a bratului de sunet asupra suprafetei discului fara a pune in pericol suprafata discului.

10. Clema de repaus a bratului de sunet: folositi

11. aceasta clema pentru a tine in siguranta bratul in pozitie in cazul nefolosirii sau a transportului.

12. Butonul de control anti patinare: anti patinarea aplica o forta interioara bratului de sunet pentru a preveni sarirea discului datorata fortei centrifuge cauzate de rotatia platanului. Valoarea anti patinarii trebuie sa fie egala cu cea a presiunii contragreutatii penitei.
13. Inelul presiunii penitei: scala contragreutatii trebuie sa fie indreptata spre DJ.
14. Suport extra pentru penita: a fost conceput pentru a sustine inca o penita.
15. Contragreutate: Folositi contragreutatea pentru a balansa bratul de sunet si pentru a ajusta presiunea penitei.
16. Balama pentru protectia de praf.
17. USB: dupa conectarea platanului la calculator prin USB, puteti inregistra discul pe hard disk cu ajutorul programului Audacity software.
18. Selector PHONO/LINE: Comutatorul este folosit pentru a schimba modul iesire PHONO sau iesire LINE.
19. Iesirea RCA: Iesirea este capabila sa comute la iesirea PHONO sau LINE.

De exemplu: Aceste jack-uri sunt folosite pentru a trimite semnal de iesire de frecventa joasa "phono" catre intrarea "phono" a unui mixer. Platanele trebuie conectate pe intrarea PHONO a unui mixer. Jack-ul RCA rosu reprezinta intrarea canalului dreapta si cel alb reprezinta intrarea canalului stanga.

PROGRAMUL AUDACITY

Audacity este un software gratuit, sub licenta GNU General Public License (GPL). Mai multe informatii ca codul open source poate fi gasit pe CD-ul inclus sau pe web la adresa:

http://audacity.sourceforge.net/

Nota: Va rugam sa va asigurati ca ati instalat corect programul inainte de folosire.

Setarea PC-ului pentru a rula programul Audacity.

1. Conectati o sursa de intrare in unitate.
2. Conectati cablul USB in calculator.
3. Instalati softul de inregistrare Audacity.
4. Deschideti programul Audacity.
5. Selectati Preferences din tabul Edit.

1. Salvarea proiectelor.

• Audacity scrie toate schimbarile si inregistrarile audio intr-un director numit Projectname_data, care este localizat exact unde ati salvat proiectul in sine.
• Astfel, selectati Save project as din tabul File si alegeti locatia si numele fisierului care doriti sa il dati proiectului.
• Va rugam sa remarcati ca atunci cand porniti Audacity prima oara, in meniu este valabil numai optiunea Save Project As.

• Porniti aparatul sa cante melodia sau albumul care doriti sa il inregistrati.
  • Apasati pe butonul rosu pentru a incepe inregistrarea.
• Puneti bratul de sunet pe albumul sau melodia care doriti sa o inregistrati.
  • Apasati butonul albastru Pause pentru a pune pauza. Apasati din nou pentru a continua.
  • Apasati butonul galben Stop.

Puteti acum sa redati inregistrarile dumneavoastra si sa explorati capabilitatile de editare al programului Audacity. Amintiti-va ca puteti folosi functia Undo aproape fara limite cand proiectul este deschis.

Nota: CD-urile nu pot fi scrise direct din aplicatia Audacity. Se vor folosi alte programe de scriere ale CD-urilor.

SPECIFICATII

GENERAL

Model: TTA05USB

Dimensiuni: 450(W) x 350(D) x 145(H)mm

Greutate: 4.4Kg

Sursa de curent: Voltaj dual : AC 115V\~60Hz/230V\~50Hz, Selectarea manuala

Putere consumata: 8W

Conditii de testare: Temperatura ambientala: 23 +/- 2 degC

Umiditate relativa: 65% +/- 5%

NOTA: Masuratorile pot fi facute intre 5 degC pana la 35 degC si 45% pana la 85% umiditate relativa.

SECTIUNEA PLATAN:

Tip 2-viteze full manual

Motor DC

Metoda de rulare Curea

Platan 332mm dia. Plastic

Viteze 33^1/_3 and 45rpm

Wow si Flutter Mai putin de 0.25% WRMS (JIS WTD) cu 33 ^1/_3 rpm

Lungimea bratului 220 mm

Eroare unghi Mai mic de 3 grade

Applicable Cartridge Greutate 3.5\~8.5g

Anti patinare 0-4g

Phono Output 1.5\~3.6 mV la 1KHz 5cm/sec (HP-4005)

Line Output 90\~216mV la 1KHz 5cm/sec (HP-4005)

Frecventa 20Hz-20KHz

Separarea canalelor Mai mult de 15dB

Balans Maxim 2.5dB Ia 1 KHz

Gama de presiune 3\~4g

Reciclarea echipamentelor electrice și electronice uzate:

Acest simbol prezent pe produs sau pe ambalaj semnifică faptul că produsul respectiv nu trebuie tratat ca un deșeu menajer obișnuit. Nu aruncați aparatul la gunoiul menajer la sfârșitul duratei de funcționare, ci duceți-l la un centru de colectare autorizat pentru reciclare. În acest fel veți ajuta la protejarea mediului înconjurător și veți putea împiedica eventualele consecințe negative pe care le-ar avea asupra mediului și sănătății umane.

Pentru a afla adresa celui mai apropiat centru de colectare:

• Contactați autoritățile locale;
• Accesati pagina de internet: www.mmediu.ro;
• Solicitați informații suplimentare de la magazinul de unde ați achiziționat produsul.
