Tip produs	Polizor unghiular
Marcă	Graphite
Model	59G188
Tensiune de alimentare	230 V CA
Frecvență de alimentare	50 Hz
Putere nominală	1600 W
Viteză nominală (fără sarcină)	3000 - 11000 min⁻¹
Diametru maxim disc de rectificare	125 mm
Diametru orificiu interior (disc)	22.2 mm
Filet ax	M14
Clasă de protecție	II (Izolare dublă)
Greutate	2.65 kg
Reglare viteză	Buton (1-6), viteză variabilă
Mâner principal	Mâner auxiliar reglabil inclus
Apărătoare disc	Apărătoare reglabilă fără unelte
Blocare ax	Da, pentru schimbarea discului
Întrerupător	Întrerupător glisant cu blocare continuă, deblocare la subtensiune
Perii de carbon	Înlocuibile; înlocuiți când <5 mm
Nivel de presiune sonoră	96.9 dB(A), K=3 dB(A)
Nivel de putere sonoră	107.9 dB(A), K=3 dB(A)
Vibrații (mâner principal)	6.374 m/s², K=1.5 m/s²
Vibrații (mâner auxiliar)	8.775 m/s², K=1.5 m/s²
Dimensiuni produs (aprox.)	Nu este specificat în manual
Accesorii incluse	Apărătoare disc de rectificare, cheie tubulară, mâner suplimentar
Întreținere	Curățați regulat orificiile de aerisire; înlocuiți periile de carbon când sunt uzate
Caracteristici de siguranță	Izolare dublă, apărătoare reglabilă, blocare ax, deblocare la subtensiune

Întrebări frecvente - 59G188 Graphite

Care este diametrul maxim al discului pentru polizorul unghiular Graphite 59G188?

Diametrul maxim al discului de rectificare este de 125 mm, cu un diametru al orificiului interior de 22.2 mm.

Cum reglez viteza pe 59G188?

Utilizați butonul de reglare a vitezei (8) situat pe partea superioară din spate a carcasei; setați de la 1 (cel mai mic) la 6 (cel mai mare) pentru a se potrivi sarcinii dumneavoastră.

Pot folosi polizorul unghiular pentru lustruit?

Nu, acest sculă este proiectată pentru operații de rectificare, șlefuire, periere cu sârmă și tăiere. Lustruirea nu este recomandată deoarece poate crea pericole.

Cum schimb discul de rectificare?

Apăsați butonul de blocare a axului (1), utilizați cheia tubulară pentru a slăbi flanșa exterioară (5), scoateți-o, înlocuiți discul, apoi strângeți din nou flanșa exterioară. Purtați întotdeauna mănuși.

Ce tip de accesorii pot folosi?

Folosiți numai accesorii recomandate de producător cu o viteză nominală cel puțin egală cu viteza maximă a sculei (11000/min) și filetul axului M14 sau dimensiunea găurii de 22.2 mm.

Cum curăț și întrețin polizorul unghiular?

Deconectați ștecherul înainte de curățare. Utilizați o cârpă uscată sau aer comprimat la presiune scăzută pentru a curăța orificiile de aerisire. Nu utilizați apă sau solvenți. Înlocuiți periile de carbon când sunt mai scurte de 5 mm.

Ce măsuri de siguranță ar trebui să iau?

Purtați întotdeauna protecție pentru ochi, protecție auditivă și mănuși. Folosiți mânerul auxiliar și asigurați-vă că apărătoarea discului este reglată corespunzător. Țineți spectatorii la distanță și evitați contactul cu cablurile ascunse.

De ce nu pornește scula după o întrerupere de curent?

Întrerupătorul are o funcție de deblocare la subtensiune. Mutați întrerupătorul în poziția OPRIT, apoi din nou în PORNIT pentru a reporni. Acest lucru previne pornirea accidentală după restabilirea curentului.

Cum instalez mânerul auxiliar?

Înșurubați mânerul auxiliar (3) într-unul dintre orificiile filetate de pe capul polizorului. Poate fi montat pe oricare parte pentru confort și control.

Care este nivelul de zgomot și vibrații al 59G188?

Nivelul de presiune sonoră este de 96.9 dB(A); nivelul de putere sonoră de 107.9 dB(A). Vibrațiile la mânerul principal sunt de 6.374 m/s², la mânerul auxiliar de 8.775 m/s². Folosiți protecție auditivă și faceți pauze pentru a reduce expunerea.

MANUAL DE UTILIZARE 59G188 Graphite

/Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž tato osoba musí být usazena ve Společenství://Име u адрес на лицето, което пребивава или е установено в ЕС, упълномощено да съставя техническото docue://Numele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic://Name und Anschrift der Person mit Wohnsitz oder Niederlassung in der EU, die zur Erstellung der technischen Akte berechtigt ist:/ Nome e indirizzo della persona residente o stabilita nell'UE autorizzata a compilare il fascicolo tecnico:/

Instrucțiuni de siguranță privind șlefuirea, șlefuirea cu hârtie abrazivă, lucrul cu perii de sărmă și tăierea cu discul de rectificat.

a) Această unealtă electrică poate fi folosită ca o mașină de șlefuit obișnuită, mașină de șlefuit cu hârtie abrazivă, pentru șlefuirea cu perii de sărmă și ca dispozitiv de tăiere cu disc. Trebuie respectate toate indicațiile de siguranță, instrucțiunile, descrierile și datele furnizate împreună cu scula electrică. Nerespectarea acestor instrucțiuni poate duce la riscul de electrocutare, incendiu și / sau vătămări corporale grave.

b) Această sculă electrică nu poate fi folosită pentru lustruire. Utilizarea sculei electrice pentru orice altă lucrare decât cea prevăzută poate duce la pericole și vătămări.

c) Nu utilizati dotările care nu sunt prevăzute și recomandate de producător special pentru acest dispozitiv. Faptul că accesoriiile pot fi montate pe o sculă electrică nu reprezintă o garanție a utilizării în siguranță.

d) Viteza de rotație permisă a sculei de lucru utilizate nu poate să fie mai mică decât viteza maximă specificată pe scula electrică. O unealtă de lucru, care se rotește la o viteză mai mare decât viteza admisă se poate rupe și împroșca piesele.

e) Diametrul exterior și grosimea sculei de lucru trebuie să corespundă dimensiunilor sculei electrice. Uneltele de lucru de dimensiuni incorecte nu pot fi suficient de ecranate sau controlate.

f) Uneltele de lucru cu insertie filetată trebuie să se potrivească exact pe filetul de pe ax. În cazul sculelor de lucru fixate cu o flanșă, diametrul orifciului din unealta de lucru trebuie adaptat la diametrul flanșei. Unelte de lucru care nu pot fi așezate complet pe scula electrică, se rotesc inegal, vibrează foarte mult și pot cauza pierderea controlului asupra sculei electrice.

g) În nici un caz nu trebuie folosite scule de lucru deteriorate. Înainte de fiecare utilizare, verificați instrumentele, de exemplu discurile de rectificat dacă prezintă plesnituri sau crăpături, discurile de șlefuire din punct de vedere al fisurilor, ciocniturilor sau uzurii puternice, periile de sărmă pentru firele desprinse sau rupte. În cazul căderii sculei electrice sau uneltei de lucru, trebuie să verificați dacă nu a fost deteriorată sau să folositi un alt instrument nedeteriorat. Dacă instrumentul a fost verificat și fixat, scula electrică trebuie conectată timp de un minut la cea mai mare viteză, având grijă ca operatorul și persoanele din apropiere să se afle în afara zonei de rotație a sculei. De obicei, instrumentele deteriorate se rup în timpul acestei perioade de încercare.

h) Purtați echipament personal de protecție. În funcție de tipul de lucru, purtați o mască completă pentru față, ochelari de protecție a ochilor sau gogle de protecție. Dacă este necesar, utilizați o mască de protecție împotriva prafului, protecția auditivă, mănuși de protecție sau un șorț special care protejează împotriva particulelor mici de material abraziv și prelucrat. Trebuie protejați ochii împotriva corpurilor străine din aer care apar în timpul muncii. Masca de protecție împotriva prafului și protecția căilor respiratorii trebuie să filtreze praful generat în timpul funcționării. Impactul zgomotului pe o perioadă mai lungă poate duce la pierderea auzului.

i) Aveți grijă ca persoanele străine să se afle la o distanță sigură de zona de acces a sculei electrice. Oricine este aproape de o unealtă electrică în funcționare, trebuie să utilizeze echipament personal de protecție. Fragmentele din piesa prelucrată sau din uneltele de lucru sparte pot provoca vătămări chiar și în afara zonei directe.

j) Când se efectuează lucrări în care unealta ar putea întâlni cablaje electrice ascunse sau propriul cablul de alimentare, ele trebuie ținute numai de suprafețele izolate ale mânerului. Contactul cu cablul de alimentare poate cauza transferul tensiunii la pieselor metalice ale sculei electrice, ceea ce ar putea provoca un șoc electric.

k) Tineți cablul de alimentare departe de uneltele de lucru rotative. Dacă pierdeți controlul asupra sculei, cablul de alimentare poate fi tăiat sau tras în interior, iar palma sau întreaga mână poate intra în unealtă de lucru în rotație..

I) Nu puneți jos niciodată scula electrică înainte de oprirea completă a uneltei de lucru. Unelta în timpul rotației poate intra în contact cu suprafața pe care a fosst depusă, și din această cauză puteți pierde controlul asupra sculei electrice.

m) Se interzice deplasarea sculei electrice în timp ce aceasta este în mișcare. Contactul accidental al îmbrăcămintei cu unealta de lucru în rotație poate duce la tragerea și găurirea cu scula de lucru a corpului operatorului..

n) Curățați în mod regulat fantele de ventilare a sculei electrică. Suflanta motorului atrage praful în carcasă iar o acumulare mare de pulbere de metal poate provoca pericol electric.

o) Nu utilizati scula electrică în apropierea materialelor inflamabile. Scânteile le pot aprinde.

p) Nu folosiți unelte care necesită lichide de răcire. Utilizarea apei sau a altor agenti de răcire lichizi poate duce la șocuri electrice.

Reculul și indicații de siguranță adecvate

Reculul este o reactie bruscă a sculei electrice la blocarea sau împiedicarea unei scule în timpul rotației, cum ar fi discul abraziv, discul de șlefuit, o perie de sărmă etc. Agățarea sau blocarea duce la oprirea bruscă a sculei de lucru rotative. Unealta electrică necontrolată va fi în felul acesta smulsă în direcția opusă direcției de rotație a sculei de lucru.

Dacă, de exemplu, discul abraziv este gripat sau blocat în piesa de prelucrat, muchia discului abraziv scufundată în material poate să se blocheze căuzând căderea sau reculul. Mișcarea discului abraziv (în direcția operatorului sau de la acesta) depinde atunci de direcția de mișcare a discului de șlefuit în locul de blocare. În afară de aceasta, discurile de șlefuit se pot, de asemenea, rupe.

Reculul este o consecință a utilizării necorespunzătoare sau incorecte a sculei electrice. Aceasta poate fi evitată urmând măsurile de precauție descrise mai jos.

a) Tineți ferm scula electrică și plasați corpul și mâinile într-o poziție care diminuează reculul. Dacă echipamentul standard include un mâner suplimentar, utilizati-l întotdeauna pentru a avea cât mai mult control asupra forțelor de recul sau a momentului de deformare în timpul pornirii. Persoana care operează dispozitivul poate controla smuciturile și fenomenul de recul, luând măsuri de precauție adecvate.

b) Nu țineți niciodată mâinile în apropierea uneltelor de lucru rotative. Uneltele de lucru vă pot răni mâna ca rezultat al reculului.

c) Păstrați distanță de perimetrul în care se mișcă scula electrică în timpul reculului. Ca urmare a reculului, scula electrică se deplasează în direcția opusă deplasării discului de șlefuire în locul blocării.

d) Colțurile, muchiile ascuțite, etc. trebuie prelucrate cu o atenție deosebită. Preveniți ca uneltele de lucru să nu se lovească sau se blocheze. O unealtă de lucru în rotire, este mai susceptibilă la blocare atunci când se prelucrează unghiuri, muchii ascuțite sau când sunt respinse. Acest lucru poate duce la pierderea controlului sau la recul.

e) Nu folositi discuri din lemn sau dințate. Uneltele de lucru de acest tip cauzează adesea respingerea sau pierderea controlului asupra sculei electrice

Instrucțiuni speciale de siguranță pentru șlefuire și tăiere cu discul de rectificat

a) Utilizați numai discul de rectificat destinat sculei electrice respective și protectția destinată acestuia. Discurile de rectificat

care nu intră în dotarea sculei electrice respective nu pot fi suficient de ecranate și nu sunt suficient de sigure.

b) Discurile de șlefuit îndoite trebuie fixate astfel încât nicio parte a acestora să nu depășească marginea protecției discului. Discurile de șlefuire incorrect montate, care ies dincolo de marginea capacului de protecție nu pot fi protejate corespunzător.
c) Protecția trebuie să fie bine fixată pe scula electrică pentru a garanta un grad cât mai înalt de siguranță și pentru ca partea discului de rectificat, descoperită și orientată spre operator, să fie posibil cât mai mică. Capacul protejează operatorul de cioburi, de contactul accidental cu discul de rectificat, precum și de scânteile care ar putea provoca aprinderea hainelor.
d) Discurile de șlefuit pot fi folosite numai pentru lucrările care le sunt destinate. De exemplu, nu șlefuiți niciodată cu suprafața laterală a discului circular pentru tăiere. Discurile circulare de rectificare sunt proiectate pentru a înlăturarea materialului cu marginea discului. Impactul forțelor laterale asupra acestor discuri le poate sparge.
e) La discul de rectificare ales trebuie folosite întotdeauna flanșe de fixare nedeteriorate cu dimensiuni și formă corectă. Flanșele adecvate susțin discul de rectificat și astfel reduc riscul ruperii. Flanșele pentru discurile de tăiere se pot diferi de flanșele destinate altor discuri de rectificat.
f) Nu folosiți discurile de rectificat uzate din sculele electrice mai mari. Discurile de rectificat pentru sculele electrice mai mari nu sunt proiectate pentru turațiile mai ridicate, care sunt caracteristice pentru sculele electrice mai mici și din această cauză ele se poate rupe.

Instrucțiuni suplimentare speciale de siguranță pentru tăierea cu discul de rectificat

a) Evitați blocarea discului tăiere sau exceritarea presiunii prea mari. Nu efectuați tăieturi excesiv de profunde. Supraîncărcarea discului de tăiere amplifică sarcina și tendința de gripare sau blocare și ca urmare, posibilitatea de a recul sau de rupere a discului.
b) Evitați zona din fața și din spatele discului de tăiere rotativ. Deplasarea discului de tăiere în piesa de prelucrat dinspre sine, poate provoca, că în caz de recul, scula electrică poate să sarà împreună cu discul rotativ direct în direcția utilizatorului.
c) În cazul gripării discului de tăiere sau a unei întreruperi în funcționare, scula electrică trebuie oprită și așteptați până când discul se oprește complet. Nu încercați niciodată să scoateți discul în mișcare din punctul de tăiere, deoarece acest lucru poate provoca recul. Detectați și corectați cauza blocajului.
d) Nu conectați din nou scula electrică atât timp cât ea se află în material. Înainte de a continua tăierea, discul tăietor trebuie să atingă viteza de rotație maximă. În caz contrar, discul de rectificat se poate agăța, poate sări din piesa prelucrată sau poate provoca recul.
e) Plăcile sau obiectele mari trebuie să fie susținute înainte de prelucrare pentru a reduce riscul de recul cauzat de discul blocat. Obiectele mari se pot îndoi sub propria greutate. Piesa de prelucrat trebuie să fie susținută de ambele părți, atât în apropierea liniei de tăiere, cât și la margine.
f) Aveți o grijă deoasebită atunci când tăiați orificii în pereți sau care se lucrează în alte zone invizibile. Discul tăietor pătrunzând în material poate provoca reculul uneltei când atinge conducte de gaz, conducte de apă, fire electrice sau alte obiecte.

Instrucțiuni speciale de siguranță pentru șlefuirea cu hârtie abrazivă

a) Nu folosiți foi de hârtie abrazivă prea mari. Când alegeți dimensiunea hârtiei, urmați instrucțiunile producătorului. Hârtia care iese dincolo de placa de șlefuit poate cauza leziuni și poate duce la blocarea sau ruperea hârtiei sau la recul.

Instrucțiuni speciale de siguranță pentru lustruire

a) Nu lăsați să se rotească în mod liber partea lejeră ale blănii de lustruire sau ale cordonelor ei de fixare. Blocați sau tăiați șnururile de fixare libere. Șnururile de fixare libere care se rotesc se pot încălci în jurul degetelor sau agăța de piesa prelucrată.

Instrucțiuni speciale de siguranță pentru lucrul cu perii de sărmă

a) Trebuie avut în vedere că, chiar și în condiții normale de utilizare, se pierd fragmente de sărmă de la perie. Nu supraîncărcați firele de sărmă apăsând prea tare. Bucătelele de sărmă care se ridică în aer pot pătrunde cu ușurință prin îmbrăcăminte subțire și / sau piele.
b) Dacă se recomandă utilizarea unei protecții, trebuie împiedicat contactul periei cu protecția. Diametrul periilor pentru farfurii și vase poate crește prin apăsare și acționarea forțelor centrifuge.

Indicații suplimentare de siguranță

a) în cazul uneltelor adaptate pentru fixarea discurilor de rectificare cu orificiu filetat, verificați dacă lungimea filetului discului de rectificat este adecvată pentru lungimea filetului axului.
b) Obiectul prelucrat trebuie asigurat. Fixarea obiectului prelucrat în dispozitivul de prindere sau în menghină este mai sigură decât ținerea în mână.
c) Nu atingeti discurile de tăiere și de șlefuire până când nu se răcesc.
d) Dacă utilizați o flanșă de fixare rapidă, asigurați-vă că flanșa internă montată pe ax este echipată cu un inel de etanșare de tip o-ring din cauciuc și că acest inel nu este deteriorat. De asemenea, trebuie săaveți grijă ca suprafețele flanșei exterioare și flanșei interioare să fie curate.
e) Folosiți flanșa de prindere rapidă numai cu discuri abrazive și de tăiere. Utilizați numai flanșele nedeteriorate și care funcționează corect.
f) în cazul unei întreruperi temporare a alimentării în rețea sau după scoaterea ștecărului din priza electrică cu comutatorul în poziția „on”, înainte de a reporni, deblocați comutatorul și puneți-l în poziția „oprit”.

ATENTIE! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea unei structuri sigure din momentul concepției, folosirii măsurilor de asigurare și a unor măsuri de protecție suplimentare, există întotdeauna riscul rezidual de vătămări în timpul muncii.

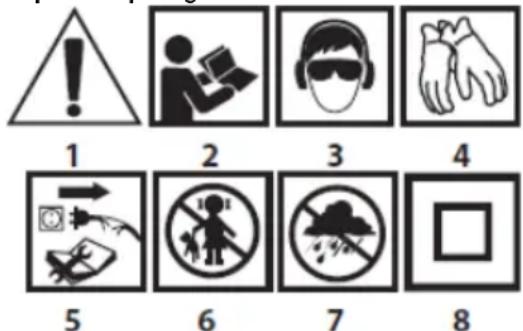

Explicarea pictogramelor folosite.

1. Atenție, păstrați precauții speciale
2. Citiți instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță cuprinse în ele!
3. Utilizați echipamentul de protectie (ochelari de protectie, antifoane de protectie pentru urechi)
4. Folosiți mănuși de protecție
5. Deconectați cablul de alimentare, înainte de începerea lucrărilor de întreținere sau reparație
6. Nu permiteti copiilor apropierea de utilaje
7. A se feri de ploaie
8. Clasa a II-a de protectie

CONSTRUCTIA ŞI UTILIZAREA

Polizorul unghiular este o sculă electrică manuală cu clasa II de izolare. Dispozitivul este alimentat de un motor cu colector monofazat, a cărui viteză de rotație este redusă prin intermediul angrenajului unghiular. Polizorul unghiular poate fi folosit, atât pentru tăiere cât și pentru șlefuire. Acest tip de utilaje este utilizat pe scară largă, pentru a elimina toate tipurile de bavuri de pe suprafețele metalice, prelucrarea de suprafață sudurilor, tăiere țevi cu pereți subțiri și piese metalice mici, etc. Aplicând accesorii corespunzătoare, polizorul unghiular poate fi utilizat nu numai

pentru tăiere și lustruire, dar și la curățat, de exemplu, rugina, straturile de vopsea, etc

Domeniile de utilizare a polizorului unghiular sunt în larg înțeles reparațiile structurale nu numai asociate cu metale. Polizorul unghiular poate fi de asemenea folosit pentru tăierea și șlefuirea de materiale de constructii, cum ar fi caramida, piatra de pavaj, plăci ceramice, etc

Dispozitivul este destinat exclusiv pentru lucru la uscat. Nu folosiți sculele electrice în dezacord cu destinția lor.

Utilizare în dezacord cu destinația.

• Nu prelucrați materiale care conțin azbest. Azbestul este cancerigen.
• Nu prelucrați materiale a căror pulbere este inflamabilă sau explozivă. În timpul lucrului cu scula electrică se produc scântei care pot aprinde aburii emiși.
• Nu folosiți pentru șlefuire discurile abrazive folosite pentru tăiere. Discurile pentru tăiere acționează cu suprafața frontală, în timp ce șlefuirea cu suprafața laterală a acestui disc poate provoca deteriorarea lui și în consecință expunerea operatorului la pericolul de vătămare corporală.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la elementele dispozitivului prezentat în paginile grafice ale prezentei instrucțiuni.

1. Buton de blocare a axului
2. Comutator
3. Mâner suplimentar
4. Apărătoarea discului
5. Flanşă exterioroară
6. Flanşă interioară
7. Butonul de reglare a turațiilor
8. Levier (la apărătoarea discului)
   * Pot exista diferențe între imagine și produs

ECHIPAMENTE SI ACCESORII

1. Apărătoarea discului - 1 buc
2. Cheie specială - 1 buc
3. Mâner suplimentar - 1 buc

PREGĂTIREA PENTRU LUCRU

MONTAREA MÄNERULUI SUPLIMENTAR

Mânerul suplimentar (3) se instalează într-unul din orificiile de pe capul polizorului. Se recomandă utilizarea polizorului cu mâner suplimentar. Dacă țineți polizorul în timp lucrului cu ambele mâini (folosind mânerul suplimentar), riscul de atingere cu mâna a discului totativ sau periei precum și pericolul de accidentare în timpul reculului este mai mic.

MONTARE SI REGLAREA APARATOAREI DISCULUI

Apărătoarea discului protejează operatorul de fragmentele aruncate, de contactul accidental cu utilajul de lucru sau de scântei. Ea trebuie să fie întotdeauna montată, urmărind în special, ca partea care apără să fie îndreptată spre operator.

• Sistemul de fixarea apărătoarei discului permite montarea apărătoarei discului în poziție optimă.
• Slăbiti și trăgând maneta (10) de pe apărătoarea discului (4).
• Rotiți apărătoarea discului (4) în poziția selectată.
  • Blocati, coborând maneta (10).

Demontarea și ajustarea apărătoarei discului se face în ordinea inversă a montării.

SCHIMBAREA SCULELOR DE LUCRU

În timpul operațiunilor de schimbare a sculelor de lucru, folosiți mănuși de protectie.

Butonul de blocare a axului (1) este folosit numai pentru blocarea axului maşinii de şlefuit în timpul asamblării sau dezasamblarii uneltei de lucru. Este interzisă folosirea lui ca buton de frânare în timp ce discul se rotește. În caz contrar, polizorul se poate deteriora iar utilizatorul poate fi rănit.

MONTAREA DISCURILOR

În cazul discurilor de șlefuire sau de tăiere cu o grosime mai mică de 3 mm, piulița flanșei exterioare (5) trebuie să fie înșurubată pe suprafața plană a discului (figura B).

• Apăsați butonul de blocare a axului (1).
• Introduceți cheia specială (furnizată în set) în orificiile de pe flança exteriorară (5) (fig. A).
• Răsuciți cheia – ușurați stângerea și scoateți flanșa exterioară (5).
• Puneti discul astfel încât să fie presat pe suprafața flanșei interioare (6).
• Înşurubați flança exteriorară (5) și strângeți-o ușor cu cheia specială

Demontarea discului, are loc în ordine inversă față de asamblare.

La montare discul trebuie să fie presat pe suprafața interioară a flanșei și montat central pe strunjitura acesteia.

MONTAJUL SCULELOR DE LUCRU CU ORIFICIU FILETAT

• Apăsați butonul de blocare a axului (1).
• Îndepărtați scula de lucru instalată anterior - în cazul în care acesta este montată.
• Înainte de montare, scoateți ambele flanșe - flança interioară (6) și flança exteriorară (5).
• Înşurubați porțiunea filetată a sculei de lucru pe ax și strângeti-o ușor.

Demontarea sculelor de lucru cu orificiul filetat, are loc în ordine inversă față de asamblare.

MONTAJUL POLIZORULUI UNGHIULAR IN STATIVUL PENTRU POLIZOARE UNGHIULARE

Este permisă utilizarea polizorului unghiular, pe un stativ dedicat pentru polizoare unghiulare, cu condiția ca acesta să fie montat în mod corespunzător, în conformitate cu instrucțiunile de montaj ale producătorului stativului.

MUNCA / SETĂRI

Înainte de a utiliza masina de slefuit, trebuie verificată starea discului abraziv. Nu utilizați discuri ciobite, crăpate sau discuri altfel deteriorate. Discul sau peria uzată, trebuie înlocuită neapărat înainte de utilizare, cu alta nouă. După operație, opriți întotdeauna polizorul și așteptați până când scula de lucru se oprește complet. Numai atunci polizorul poate fi pus jos. Nu încetiniți rotirea discului apăsându-l pe materialul prelucrat.

• Niciodată să nu supraîncărcați polizorul. Masa electrosculei exercită o presiune suficientă, pentru ca scula de lucru să funcționeze eficient. Supraîncărcarea și presarea excesivă pot provoca o ruptură periculoasă a sculei de lucru.
• Dacă polizorul cade jos în timpul lucrului, trebuie verificat și eventual scula de lucru trebuie înlocuită în caz de deteriorare sau deformare.
• Nu loviți niciodată materialul prelucrat cu unealta de lucru. .
• Evitați ciocnirea cu discul și curățarea materialului cu discul, mai ales atunci când sunt prelucrate colțurile, marginile ascuțite, etc.( aceasta poate duce la pierderea controlului asupra utilajului și apariția fenomenului de recul).
• Nu utilizați niciodată discurile destinate pentru tăierea lemnului de la ferăstraiiele circulare. Utilizarea unor astfel de discuri, de multe ori duce la fenomenul de recul puternic, pierderea controlului asupra utilizului și poate duce la vătămaarea corporală a operatorului.

PORNIREA / OPRIREA

In timpul pornirii și funcționării, polizorul trebuie ținut cu ambele mâini.

• Apăsați partea din spate a întrerupătorului (2).
• Glisați întrerupătorul (2) înainte - (spre cap) (fig. C).
• Pentru o functionare continuă – apăsați partea din față a butonului întrerupătorului.
• Intrerupătorul rămâne blocat automat în poziția de funcționare continuă.
• Pentru a opri utilajul - apăsați partea din spate a butonului întrerupătorului (2).

După pornirea mașinii de șlefuit, așteptați până discul va atinge viteza maximă, și de abia atunci puteți începe lucrul. În

timpul efectuării lucrucrului, este interzisă utilizarea comutatorului în scopul activării sau dezactivării polizorului. Întrerupătorul polizorului poate fi utilizat numai atunci când electroscula este îndepărtată de materialul prelucrat.

Dispozitivul are un comutator cu protectie de subtensiune, ceea ce înseamnă că, dacă există o pierdere de moment a puterii în rețea sau este conectat la o priză cu comutatorul în poziție „inchisă” nu va porni. În acest caz, mutați comutatorul în poziția „pornire” și reporniți dispozitivul.

AJUSTAREA VITEZEI DE ROTATIE

In partea posterioară superioară a carcasei polizorului se află butonul de control al vitezei (8) (fig. D). Intervalul de ajustare este de la 1 la 6. Viteza de rotație poate fi ajustată în funcție de nevoile utilizatorului.

TĂIEREA

• Tăierea cu polizorul unghiular poate fi efectuată numai în linie dreaptă.
• Nu tăiați materialul ținându-l în mână.
• Obiectele mari trebuie să fie sprijinite, fiind atenți ca punctele de sprijin să fie aproape de linia de tăiere și la capătul materialului. Materialul plasat în mod stabil nu avea tendința de deplasare în timpul tăierii.
• Elementele mici trebuie fixate, de exemplu, într-o menghină, folosind clemе, etc Materialul trebuie să fie fixat astfel încât locul de tăiere să fie localizat în apropierea dispozitivului de fixare. Acest lucru va asigura o mai mare precizie de tăiere.
• Nu permiteți apariția de vibrații sau împingeri ale discului tăietor, deoarece acest lucru va înrăutăți calitatea de tăiere și poate provoca pleznirea discului.
• Când tăiați, nu exercitați presiune laterală asupra discului tăietor.
• în funcție de tipul materialului de tăiat, utilizați lama corespunzătore.
• La tăierea materialului, se recomandă ca direcția de deplasare să fie în concordanță cu direcția de rotație discului tăietor.

Adâncimea de tăiere depinde de diametrul discului (fig. G).

- Trebuie folosite numai discuri cu diametre nominale nu mai mari decât cele recomandate pentru modelul polizorului dumneavoastră.

- Făcând tăieturi adânci (de ex. profile, blocuri pentru constructii, cărămidă, etc) nu permiteție contactul flanșelor de fixare cu materialul prelucrat.

Discurile täietore, în timpul funcționării, ating temperaturi foarte rildicate - nu le atingeți cu părțile goale ale corpului înainte ca ele să se răcească.

\$LEFUIREA

La lucrări de șlefuire, pot fi folosite de ex. discuri abrazive de șlefuire, discuri de cupă, discuri zimțate, discuri cu pânză abrazivă, perii de sărmă, discuri flexibile pentru hârtie abrazivă, etc. Fiecare tip de disc și material de prelucrat, necesită tehnici adecvate de lucru și utilizarea de echipament individual de protecție corespunzător.

Discurile de slefuire, sunt concepute pentru eliminarea materialului cu marginea lamei.

• A nu se şlefui cu suprafața laterală a discului. Unghiul optim de funcționare pentru acest tip de disc este de 30° (fig. H).
• Lucrările de șlefuire pot fi efectuate numai cu discuri de șlefuire adecvate pentru tipul materialului.

Dacă lucrați cu discuri zimțate, cu discuri cu pânză abrazivă și cu discuri flexibile pentru slefuire cu hârtie abrazivă, trebuie să acordați atenție la unghiul corespunzător de atac (fig. I).

• Nu trebuie şlefuit cu toată suprafața discului.
• Aceste tip de discuri sunt utilizate pentru prelucrarea suprafețelor plane.

Periile de sărmă sunt proiectate, în principal, pentru curățare de profile și locuri greu accesibile. Puteți înlătura cu ele de pe suprafațele materialului de ex. rugina, straturile de vopsea, etc. (fig. K).

Folosiți doar scule de lucru, a căror viteza de rotație permisă, este mai mare sau egală cu viteză maxim fără sarcină a polizorului unghiular.

OPERAREA ŞI INTRETINEREA

Înainte de efectuarea oricăror activități legate de instalare, reglare, reparare sau întreținere, deconectați cablul de alimentare de la priza electrică.

ÎNTRETINERE ŞI DEPOZITARE

• Este recomandat să curățați utilajul, imediat după fiecare utilizare.
• Pentru curățare, nu trebuie să folosiți apă sau alte lichide.
• Utilajul trebuie curățat cu o cârpă moale, uscată sau cu aer comprimat la presiune joasă.
• Nu folosiți nici un fel de agenti de curățare sau solventi, deoarece pot deteriora elementele din plastic.
• Curățați în mod regulat fantele de ventilare din carcasa motorului, pentru a preveni supraîncălzirea utilajul.
• În caz de deteriorarea cablului de alimentare, cablul trebuie înlocuit cu altul, care are aceiași parametri. Această activitate trebuie să fie încredințată unui specialist calificat în acest domeniu sau unității de servisare a produsului.
• În caz de scânteiere excesivă la comutator, trebuie încredințată verificarea stării periilor de carbon unui specialist calificat.
• Utilajul trebuie păstrat întotdeauna într-un loc uscat, neacesibil copiilor.

ÎNLOCUIREA PERIILOR DE CĂRBUNE

Periile de carbone uzate (mai scurte decât 5 mm), arse sau rupte, trebuie să fie înlocuite imediat. Întotdeauna trebuie să fie schimbate simultan ambele perii de carbon.

Acțiunea de înlocuirea a periilor de carbon, trebui să fie încredințată numai unei persoane calificate, care va folosi piese de schimb originale.

Toate tipurile de defecte, trebuie să fie îndepărtate de service-ul autorizat al producătorului.

PARAMETRII TEHNICI

DATE NOMINALE

POLIZOR UNGHIULAR 59G188
Parametru	Valoare
Tensiunea de alimentare	230 V AC
Frecvența de putere	50 Hz
Putere nominală	1600 W
Viteze de rotație la ralanti	3000-11000/min
Diametrul cadranului	125 mm
Diametrul interior al discului	22,2 mm
Diametrul axului	M14
Clasa de protecție	II
Masa	2,65 kg
Anul producției	2021
59G188 reprezintă atât tipul, cât și denumirea mașinii

DATE PRIVIND ZGOMOTUL SI VIBRATIILE

Nivelul presiunii acustice	L_PA = 96,9 dB(A) K = 3 dB(A)
Nivelul puterii acustice	L_WA = 107,9 dB(A) K = 3 dB(A)
Valoarea accelerării vibrațiilor (mâner principal)	a_H = 6,374 m/s^2 K = 1,5 m/s^2
Valoarea accelerării vibrațiilor (mâner auxiliar)	a_H = 8,775 m/s^2 K = 1,5 m/s^2

Informații cu privire la zgomot și vibrații

Nivelul de zgomot emis de dispozitiv este descris de: nivelul presiunii sonore emise LpA și nivelul puterii sonore LwA (unde K este incertitudinea de măsurare). Vibrațiile emise de dispozitiv sunt descrise de valoarea accelerației vibrațiilor ah (unde K este incertitudinea de măsurare).

Nivelurile de presiune sonoră LpA, nivelul de putere sonoră LwA și accelerația vibrațiilor emise în acest manual au fost măsurate în

conformitate cu EN 60745-1. Nivelul de vibrație declarat ah poate fi utilizat pentru compararea dispozitivelor și pentru evaluarea inițială a expunerii la vibrații.

Nivelul de vibrații declarat este reprezentativ numai pentru utilizarea de bază a dispozitivului. Dacă mașina este utilizată pentru aplicații diferite sau cu instrumente de lucru diferite, nivelul vibrațiilor se poate modifica. Nivelul mai ridicat al vibrațiilor va fi influențat de întreținerea inadecvată sau prea rar a dispozitivului. Motivele prezentate mai sus pot duce la o expunere crescută la vibrații pe întreaga perioadă de funcționare.

Pentru a estima cu exactitate expunerea la vibrații, luați în considerare perioadele în care echipamentul este oprit sau când este pornit, dar nu este utilizat. După ce toți factorii au fost evaluați cu atenție, expunerea globală la vibrații poate fi semnificativ mai mică.

Pentru a proteja utilizatorul împotriva efectelor vibrațiilor, ar trebui implementate măsuri de siguranță suplimentare, cum ar fi: întreținerea periodică a dispozitivului și a instrumentelor de lucru, protecția temperaturii corespunzătoare a mâinilor și organizarea corectă a muncii.

PROTECTIA MEDIULUI

Produsele cu alimentare electrică nu trebuie aruncate împreună cu deșeurile menajere, ele trebuie predate pentru eliminare unor unități speciale. Informațiile cu privire la eliminarea acestora sunt deținute de vînzătorul produsului sau de autoritățile locale. Echipamentul electric și electronic uzat conține substanțe care nu sunt indiferente pentru mediul înconjurător. Echipamentul nesupus reciclării constituie un pericol potențial pentru mediu și sănătalea umană.

* Se rezervă dreptul de a face schimbări.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediul în Varşovia, ul. Pograniczna 2/4 ( mai departe : „Grupa Topex“) informează că, toate drepturile autorului referitor la prezenta înstructiune ( mai departe „instrucțiuni”), adică texturile ei, fotografiile inserate, schemele, desenele , cât și compozitjia ei, depind exclusiv de Grupa Topex și sunt supuse protejate de drept în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului și drepturile înrudite ( Monitorul Oficial 2006 nr 90 poziția 631 cu modificările ulerioare). Copierea, transformarea, publicarea, modificarea înstructiunilor, în întregime sau numai unor elemente cu scop comercial, fără acceptul în scris al firmei Grupa Topex este strict interzisă și în consecință poate fi trasă la răspundere civilă și penală.

PŘEKLAD PŮVODNÍHO INSTRUKCE K OBSLUZE ÚHLOVÁ BRUSKA 59G188

POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY
