59G188 - Dzirnavas Graphite - Bezmaksas lietošanas instrukcija

Produkta veids	Leņķa slīpmašīna
Zīmols	Graphite
Modelis	59G188
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Nominālā jauda	1600 W
Nominālais ātrums (bez slodzes)	3000 - 11000 min⁻¹
Maks. slīpripas diametrs	125 mm
Iekšējais cauruma diametrs (disks)	22.2 mm
Vārpstas vītne	M14
Aizsardzības klase	II (Divkāršā izolācija)
Svars	2.65 kg
Ātruma regulēšana	Regulēšanas ratiņš (1-6), mainīgs ātrums
Galvenais rokturis	Iekļauts regulējams palīgrokturis
Slīpripas aizsargs	Bezinstrumentu regulējams aizsargs
Vārpstas fiksators	Jā, disku maiņai
Slēdzis	Slīdnis ar nepārtrauktu fiksāciju, zemsprieguma atslēgšana
Oglekļa sukas	Nomaināmas; nomainīt, kad <5 mm
Skaņas spiediena līmenis	96.9 dB(A), K=3 dB(A)
Skaņas jaudas līmenis	107.9 dB(A), K=3 dB(A)
Vibrācija (galvenais rokturis)	6.374 m/s², K=1.5 m/s²
Vibrācija (palīgrokturis)	8.775 m/s², K=1.5 m/s²
Produkta izmēri (aptuveni)	Nav norādīts instrukcijā
Iekļautie piederumi	Slīpripas aizsargs, uzgriežņu atslēga, papildu rokturis
Apkope	Regulāri tīrīt gaisa atveres; nomainīt oglekļa sukas, kad tās nolietotas
Drošības elementi	Divkāršā izolācija, regulējams aizsargs, vārpstas fiksators, zemsprieguma atslēgšana

Bieži uzdotie jautājumi - 59G188 Graphite

Kāds ir maksimālais slīpripas diametrs Graphite 59G188 leņķa slīpmašīnai?

Maksimālais slīpripas diametrs ir 125 mm, ar iekšējā cauruma diametru 22.2 mm.

Kā regulēt ātrumu uz 59G188?

Izmantojiet ātruma regulēšanas ratiņu (8), kas atrodas korpusa augšējā aizmugurē; iestatiet no 1 (zemākais) līdz 6 (augstākais), lai pielāgotu darbam.

Vai es varu izmantot leņķa slīpmašīnu pulēšanai?

Nē, šis instruments ir paredzēts slīpēšanai, slīpēšanai ar smilšpapīru, stiepļu suku tīrīšanai un griešanai. Pulēšana nav ieteicama, jo tā var radīt briesmas.

Kā nomainīt slīpripu?

Nospiediet vārpstas fiksatora pogu (1), izmantojiet uzgriežņu atslēgu, lai atskrūvētu ārējo flanci (5), noņemiet to, nomainiet ripu, tad atkal pievelciet ārējo flanci. Vienmēr valkājiet cimdus.

Kādus piederumus es varu izmantot?

Izmantojiet tikai ražotāja ieteiktos piederumus ar nominālo ātrumu, kas ir vismaz vienāds ar instrumenta maksimālo ātrumu (11000/min) un pareizu vārpstas vītni M14 vai cauruma izmēru 22.2 mm.

Kā tīrīt un uzturēt leņķa slīpmašīnu?

Pirms tīrīšanas atvienojiet kontaktdakšu. Izmantojiet sausu drānu vai zema spiediena saspiestu gaisu, lai tīrītu ventilācijas atveres. Neizmantojiet ūdeni vai šķīdinātājus. Nomainiet oglekļa sukas, kad tās ir īsākas par 5 mm.

Kādi drošības pasākumi jāveic?

Vienmēr valkājiet acu aizsardzību, dzirdes aizsardzību un cimdus. Izmantojiet palīgrokturi un pārliecinieties, ka ripas aizsargs ir pareizi noregulēts. Turiet apkārtējos cilvēkus tālāk un izvairieties no saskares ar paslēptiem vadiem.

Kāpēc instruments pēc strāvas padeves pārtraukuma neieslēdzas?

Slēdzim ir zemsprieguma atslēgšanas funkcija. Pārvietojiet slēdzi uz OFF, pēc tam atpakaļ uz ON, lai restartētu. Tas novērš nejaušu iedarbināšanu pēc elektroenerģijas atjaunošanas.

Kā uzstādīt papildu rokturi?

Ieskrūvējiet papildu rokturi (3) vienā no vītņotajiem caurumiem uz slīpmašīnas galvas. To var uzstādīt abās pusēs komfortam un kontrolei.

Kāds ir 59G188 trokšņa un vibrācijas līmenis?

Skaņas spiediena līmenis ir 96.9 dB(A); skaņas jaudas līmenis 107.9 dB(A). Vibrācija pie galvenā roktura ir 6.374 m/s², pie palīgroktura 8.775 m/s². Izmantojiet dzirdes aizsardzību un veiciet pārtraukumus, lai samazinātu iedarbību.

LIETOŠANAS INSTRUKCIJA 59G188 Graphite

Drošības norādījumi par slīpēšanu, slīpēšanu ar slīppapīru, darbu ar stieples sukām, kā arī griešanu ar slīpripu

a) Šo elektroierīci var izmantot kā parastai slīpēšanai, slīpēšanai ar slīppapīru vai stieples sukām, kā arī griešanai ar slīpripu. Jāievēro visi drošības norādījumi, instrukcijas, apraksti un dati, kas piegādāti kopā ar elektroierīci. Neievērojot zemāk minētās rekomendācijas, var rasties elektrotrieciena, ugunsgrēka un/vai smagu ķermeņa bojājumu risks.

b) Šo elektroierīci nevar izmantot pulēšanai. Izmantojot elektroierīci citiem mērķiem, var radīt bīstamas situācijas un ievainojumus.

c) Nedrikst izmantot aprikojumu, kuru ražotājs nav paredzējis un noteicis speciāli šai elektroierīcei. Tas, ka aprikojumu var piestiprināt pie elektroierīces, negarantē tās drošu lietošanu.

d) Izmantojamo darbinstrumentu pieļaujamais griešanās ātrums nedrīkst būt mazāks par elektroierīces maksimālo griešanās ātrumu. Darbinstrumenti, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt, bet to daļas – tikt izsviestas.

e) Darbinstrumenta ārējam diametram un biezumam jāatbilst elektroierīces izmēriem. Darbinstrumenti ar neatbilstošiem izmēriem nevar būt pietiekami labi aizsegti vai kontrolēti.

f) Darbinstrumentiem ar vītņoto starpliku ir jābūt precīzi uzliekamiem uz darbvārpstas vītnes. Darbinstrumentu gadījumā, kuru piestiprināšanai tiek izmantota manšete, darbinstrumenta atveres diametram ir jāatbilst manšetes diametram. Darbinstrumenti, kas nevar būt precīzi uzlikti uz elektroierīces, rotē nevienmērīgi, ħoti stipri vibrē un var sekmēt kontroles zudumu pār elektroierīci.

g) Aizliegts izmantot bojātos darbinstrumentus. Pirms katras lietošanas reizes jāpārbauda slīpēšanas piederumi, piemēram, slīpripas – vai tām nav drumslu un plīsumu, slīpdiski – vai tiem nav plīsumu, nodilumu vai stiprā nolietojuma pazīmju, stieplu sukas – vai tām nav valīgu vai salauztu stieplu. Ja elektroierīce vai darbinstruments nokritīs, jāpārbauda, vai tas netika bojāts, vai jāizmanto cits, nebojāts instruments. Ja darbinstruments tika pārbaudīts un piestiprināts, elektroierīce ir jāieslēdz uz vienu minūti maksimālajos apgriezienos, pievēršot uzmanību tam, lai persona, kas apkalpo elektroierīci, vai trešās personas atrastos ārpus darbinstrumenta rotācijas zonas. Bojātie darbinstrumenti visbiežāk salūzt šajā pārbaudē.

h) Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas aizsedz visu seju, acu aizsargi vai aizsargbrilles. Nepieciešamības gadījumā jālieto pretputekļu maska, dzirdes aizsargi, aizsargcimdi vai speciālais priekšauts, kas aizsargā no slīpējamā un apstrādājamā materiāla mazajām daļinām. Acis jāsargā no svešķermeņiem, kas darba laikā paceļas gaisā. Pretputekļu maskai un elpošanas celu aizsargmaskai jāfiltrē

darba laikā radušies putekļi. Ilgstošā trokšņa iedarbības rezultātā var zaudētdzirdi.

i) Jāpievērš uzmanība, lai trešās personas atrastos drošā attālumā no elektroierīces darbības zonas. Katram, kas atrodas blakus darbībā esošajai elektroierīcei, jālieto individuālie aizsardzības līdzekļi. Apstrādājamā priekšmeta drumslas vai plīsušie darbinstrumenti var tikt izsviesti un radīt kērmēņa bojājumus arī ārpus elektroierīces darbības zonas.

j) Darbu izpildes laikā, kad elektroierīce var saskarties ar apslēptajiem elektrovadiem vai savu barošanas vadu, elektroierīce jātur tikai aiz roktura izolētajām virsmām. Saskaroties ar tīkla elektrovadu, spriegums var tikt novadīts uz elektroierīces metāla dalām, kas var izraisīt elektrotriecienu.

k) Barošanas vads ir jātur drošā attālumā no kustībā esošajiem darbinstrumentiem. Zaudējot kontroli pār ierīci, barošanas vads var tikt pārgriezts vai ievilkts, bet darbinstruments var ievainot plaukstu vai visu roku.

I) Nedrikst nolikt malā elektroierīci pirms darbinstruments ir apstājies pilnībā. Rotējošais darbinstruments var saskarties ar virsmu, uz kuras tas ir nolikts, rezultātā operators var zaudēt kontroli pār elektroierīci.

m) Nedrīkst pārnēsāt elektroierīci, kas atrodas kustībā. Ja rotējošais darbinstruments nejauši saskarsies ar apgērbu, tas var tikt ievilkts un darbinstruments var ievainot apkalpojošā personāla kernenī.

n) Regulāri jātīra elektroierīces ventilācijas spraugas. Dzinēja ventilators iesūc puteklus korpusā, bet liels metāla putekļu daudzums var radīt ar elektrību saistītos riskus.

o) Nedrikst izmantot elektroierici viegli uzliesmojošo materiālu tuvumā. Dzirksteles var izraisīt šāda materiāla aizdegšanos.

p) Nedrikst izmantot darbinstrumentus, kuriem nepieciešami škidrie dzesēšanas škidrumi. Izmantojot üdeni vai citus škidros dzesēšanas līdzeklus, var radīt elektrotriecienu.

Atsitiens un atbilstošie drošības norādījumi

Atsitiens ir pēkšna elektroierīces reakcija, ja rotējošais darbinstruments, piemēram, slīpripa, slīpdisks, stieplu suka u.tml., nobloķējas vai aizkeras. Tas noved pie tā, ka rotējošais darbinstruments pēkšni tiek apturēts. Tāpēc elektroierīce tiks nekontrolēti izsviesta darbinstrumenta rotācijai pretējā virzienā. Kad, piemēram, slīpripa, aizkersies vai aizkīlēsies apstrādājamā priekšmetā, materiālā atrodamā darbinstrumenta mala var nobloķeties un veicināt darbinstrumenta izkrišanu vai atsitiena parādību. Darbinstrumenta kustība (apkalpojošās personas virzienā vai pretējā virzienā) ir atkarīga no slīpripas rotācijas virziena nobloķešanas vietā. Bez iepriekš minētā darbinstruments var arī salūzt.

Atsitiens ir elektroierīces neatbilstošās vai klūdainās ekspluatācijas sekas. No tām var izvairīties, ievērojot zemāk norādītos piesardzības līdzeklus.

a) Elektroierīce ir jātur stingri, bet kermenim un rokām jāatrodas tādā pozīcijā, kas varētu mīkstināt atsitienu. Ja pamataprīkojumā atrodas papildu rokturis, tas vienmēr ir jāizmanto, lai varētu labāk kontrolēt atsitiena spēku val atvelkošo momentu ieslēgšanas laikā. I erīci apkalpojošā persona var savaldīt izrāvienu un atsitiena parādību, ievērojot atbilstošus piesardzības līdzekļus.

b) Aizliegts turēt rokas rotējošo darbinstrumentu tuvumā. Atsitiena rezultātā darbinstruments var ievainot roku.

c) Rokām jāatrodas drošā attālumā no zonas, kurā ierīce sāks kustēties atsitiena gadījumā. Atsitiena rezultātā elektroierīce pārvietojas slīpripas kustībai pretējā virzienā (nobloķešanās vietā).

d) Īpaši uzmanīgi ir jāapstrādā stūri, asās malas u.tml. Jāizvairās no darbinstrumentu atsišanas vai nobloķēšanas. Rotējošie darbinstrumenti ir vairāk pakļauti aizķilēšanai, apstrādājot stūrus, asās malas vai atsitoties. Tas var klūt par kontroles zuduma vai atsitiena parādības iemeslu.

e) Nedrīkst izmantot koka vai zobotus diskus. Šī tipa darbinstrumenti bieži izraisa atsitiena parādību vai klūst par iemeslu kontroles zudumam pārelektroierīci.

Speciālie norādījumi par slīpēšanas un griešanas drošību

a) Jāizmanto tikai tāda slīpripa, kas paredzēta konkrētajai elektroierīcei, un aizsegu, kas paredzēts konkrētajai

slīpripai. Slīpripas, kas nav paredzētas konkrētajai elektroierīcei, nevar būt pietiekami aizsegtas un drošas.

b) Izliektas slīpripas jāpiestiprina tā, lai neviena no tās virsmām neizvirzītos pāri slīpripas aizsega malas. Neprofesionāli piestiprinātas slīpripas, kas izvirzās pāri aizsegam, nevar būt pietiekami aizsegtas.
c) Aizsegam jābūt piestiprinātam pie elektroierīces tā, lai nodrošinātu visaugstāko drošības pakāpi, un uzstādītam tā, lai slīpripas daļa, kas nav aizsegta un vērsta uz operatora pusi, būtu pēc iespējas mazāka. Aizsegs pasargā operatoru no drumslām, gadījuma kontakta ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apgērbu.
d) Slīpripas ir jāizmanto tikai tiem darbiem, kuriem tās ir paredzētas. Piemēram, nedrīkst slīpēt ar griezejdiska sāna virsmu. Griezejdiski ir paredzēti materiāla griešanai ar diska malu. Sānu spēku ietekmē šie diski var salūzt.
e) Izvēlētajai slīpripai vienmēr ir jāizmanto nebojātas nostiprinātājmanšetes, kurām ir pareizais izmērs un forma. Atbilstošas manšetes balsta slīpripu un samazina salūšanas risku. Manšetes, kas ir paredzētas griezējdiskiem, var atšķirties no manšetēm, kas paredzētas citām slīpripām.
f) Nedrīkst izmantot nolietotās slīpripas no lielākām elektroierīcēm. Lielāko elektroierīču slīpripas nav paredzētas lielākam apgriezienu skaitlim, kas ir raksturīgs mazākajām elektroierīcēm, tādejādi slīpripas var salūzt.

Papildus speciālie drošības norādījumi griešanai ar griezējdisku

a) Jāizvairās no griezējdiska noblokešanas vai pārāk lielas spiešanas uz diska. Neveikt pārmērīgi dzilus griezumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizkīlēties vai noblokeṭies, tādejādi arī palielinot atsitiena parādības vai diska salūšanas iespējamību.
b) Jābūt uzmanīgam (-ai), strādājot zonā pirms un aiz rotējošā griezējdiska. Griezējdiska pārvietošana apstrādājamā priekšmetā virzienā no sevis var izraisīt to, ka atsitiena parādības gadījumā elektroierīce tiks izsviesta kopā ar rotējošo disku tieši lietotāja virzienā.
c) Diska aizkīlēšanas vai darba pārtraukšanas gadījumā izslēgt elektroierīci un uzgaidīt, kamēr disks pilnībā apstāsies. Aizliegts mēģināt izvilkt rotējošo disku no griezuma vietas, jo tas var izraisīt atsitiena parādību. Noteikt un likvidēt aizkīlēšanas iemeslu.
d) Neieslēgt elektroierīci atkārtoti, kamēr tā atrodas materiālā. Pirms pārgriešanas turpināšanas griezējdiskam ir jāsasniedz savs maksimālais griešanās ātrums. Pretējā gadījumā disks var aizkerties, tikt izsviests no apstrādājamā priekšmeta vai izraisīt atsitiena parādību.
e) Pirms apstrādes atbalstīt plāksnes vai lielus priekšmetus, lai mazinātu atsitiena risku, kuru var izraisīt aizkīlētais disks. Lielie priekšmeti var saliekties zem sava svara. Atbalstīt apstrādājamo priekšmetu no divām pusēm: gan griezuma līnijas, gan malu tuvumā.
f) Jābūt īpaši uzmanīgam (-ai), griežot caurumus sienās val strādājot citās slikti pārredzamās vietās. Griezejdisks, kas iegriežas materiālā, var izraisīt elektroierīces atsitienu, saskaroties ar gāzes vadiem, ūdens vadiem, elektriskajiem vadiem vai citiem priekšmetiem.

Speciālie drošības norādījumi darbam ar slīppapīru

a) Nedrikst izmantot pārāk lielus slīppapīra gabalus. Izvēloties slīppapīra izmēru, nepieciešams ṣemt vērā ražotāja rekomendācijas. Slīppapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt ievainojumus, kā arī izraisīt papīra noblokešanos vai saplīšanu, vai arī veicināt atsitienu.
Speciālie drošības norādījumi pulēšanai
a) Nepieļaut pulēšanas uzgaļa brīvās daļas vai tās nostiprinošo siksniņu brīvo rotāciju. Noblokēt vai piegriezt brīvās siksniņas. Nenostiprinātās un kustībā esošās siksniņas var sapīt pirkstus vai aizkerties aiz apstrādājamā priekšmeta.
Speciālie drošības norādījumi darbam ar stieplu sukām
a) Jānem vērā, ka pat normalās lietošanas gadījumā suka zaudē nelielus stieples gabalus. Nedrīkst pārslogot

stieples, pārmērīgi spiežot uz tām. Gaisā lidojošie stieplu gabali var viegli pārplēst plānu apgērbu un/vai ievainot ādu.

b) Ja ir ieteicams izmantot aizsegu, jānovērš sukas kontakts ar aizsegu. Škīvju un podu suku diametrs var palielināties spiediena un centrbēdzes spēka dēļ.

Papildu drošības norādījumi

a) Gadījumos, kad nepieciešams piestiprināt slīpripas ar vītnoto atveri, pārbaudīt, vai slīpripas vītnes garums atbilst darbvārpstas vītnes garumam.
b) Apstrādājamais priekšmets ir jānofiksē. Nostiprināt priekšmetu fiksējošā ierīcē vai spīlēs ir drošāk nekā turēt to rokā.
c) Nepieskarties pie griezējdiskiem un slīpdiskiem, pirms tie ir atdzisuši.
d) Izmantojot ātrdarbības manšeti, jāpārliecinās, vai iekšējā manšete, kas piestiprināta pie darbvārpstas, ir aprikota ar o-ring tipa gumijas gredzenu un vai tas nav bojāts. Jānodrošina, lai ārējās un iekšējās manšetes virsmas būtu tīras.
e) Izmantot ātrdarbības manšeti tikai kopā ar slīpdiskiem un griezējdiskiem. Izmantot tikai nebojātās un pareizi strādājošās manšetes.
f) Gadijumā, kad īslaicīgi pazūd spriegums vai kontaktdakša tiek izņemta no tīkla kontaktligzdas tad, kad slēdzis ir ieslēgtā pozīcijā, atblokēt slēdzi pirms jaunās ieslēgšanas un uzlikt to izslēgtā pozīcijā.

UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās. Neskatoties uz ierīces drošu konstrukciju, kā arī drošības un papildus aizsardzības līdzekļu izmantošanu, vienmēr ir neliels risks gūt traumas darba laikā.

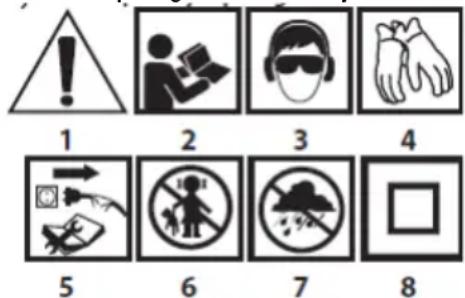

Izmantoto piktogrammu skaidrojums

1. Uzmanību – jāievēro īpaši piesardzības līdzekli
2. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus!
3. Izmantot personīgās aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsargi)
4. Izmantot aizsargcimdus
5. Atslēgt barošanas vadu pirms apkalpošanas vai remontdarbiem
6. Nepielaist bērnus pie iekārtas
7. Sargāt no lietus
8. Otrā aizsardzības klase

UZBÜVE UN PIELIETOJUMS

Lenka slīpmašina ir manuālā elektroiekārta ar ll izolācijas klasi. Elektroiekārtas piedziņu viedo vienfāzes kolektora dzinējs, kura rotācijas ātrums tiek reducēts ar lenka zobrata pārvada palīdzību.

Tā var kalpot gan slīpēšanai, gan arī griešanai. Šī tipa elektroiekārtas izmanto visa veida nelīdzenumu likvidēšanai no metāla elementiem, šuvju virsmas apstrādei, plānsienu cauruļu un nelielu metāla elementu pārgriešanai utt. Izmantojot atbilstošu aprīkojumu, lenķa slīpmašīna var tikt izmantot ne tikai griešanai un slīpēšanai, bet arī tīrīšanai, piemēram, no rūsas, krāsas u.tml.

Lenka slīpmašīnas pielietošanas sfēras ir visa veida remontdarbi un konstruktīvie darbi, kas ir saistīti ne tikai ar metāliem. Lenka slīpmašīna var tikt izmantota būvniecības materiālu, piemēram, ķieģelu, kaltā akmens, keramikas fližu u.tml. griešanai un slīpēšanai.

Ierīce ir paredzēta tikai sausam darbam, tā nevar tikt izmantota pulēšanai. Nedrīkst izmantot elektroierīci neatbilstoši tās izmantošanas mērķim.

Lietošana neatbilstoši izmantošanas mērkim.

• Nedrīkst apstrādāt materiālus, kas satur azbestu. Azbests ir kancerogēns.
• Nedrīkst apstrādāt materiālus, kuru putekļi ir viegli uzliesmojoši vai sprādzienbīstami. Darba laikā ar elektroiekārtu veidojas dzirksteles, kas var izraisīt izdalāmo tvaiku aizdegšanos.
• Slīpēšanas darbiem nedrīkst izmantot slīpripas, kas paredzētas griešanai. Griezejdiski strādā ar frontālo virsmu un, slīpējot ar šāda diska sānu virsmu, var sabojāt griezejdisku, kā rezultātā operators var gūt ievainojumus.

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir minēti šīs instrukcijas grafiskajā dalā.

1. Darbvārpstas blokēšanas poga
2. Slēdzis
3. Papildrokturis
4. Diska aizsegs
5. Ārējā manšete
6. lekšējā manšete
7. Rotācijas ātruma regulēšanas poga
8. Svira (diska aizsegam)
   * Attēls un izstrādājums var nedaudz atškirties.

APRĪKOJUMS UN PIEDERUMI

1. Diska aizsegs - 1 gab.
2. Speciālā atslēga - 1 gab.
3. Papildrokturis - 1 gab.

SAGATAVOŠANĀS DARBAM

PAPILDROKTURA MONTĀŽA

Papildrokturis (3) tiek uzlikts vienā no slīpmašīnas galvas atverēm. Ir ieteicams izmantot slīpmašīnu ar piestiprinātu papildrokturi. Darba laikā, turot slīpmašīnu ar abām rokām, tiek mazināts risks pieskarties ar roku pie rotējošā diska vai sukas, kā arī gūt traumu atsitiena parādības laikā.

DISKA AIZSEGA MONTĀŽA UN REGULĒŠANA

Diska aizsegs sargā operatoru no drumslām, nejaušā kontakta ar darbinstrumentu vai dzirkstelēm. Tam jābūt vienmēr piestiprinātam, papildus pievēršot uzmanību tam, lai tā aizsedzošā dāļa būtu vērsta pret operatoru.

• Diska aizsega montāžas konstrukcija ľauj piestiprināt aizsegu optimālajā stāvoklī bez papildu instrumentu izmantošanas.
• Atlaist un atvilkt sviru (10) uz diska aizsega (4).
• Pagriezt diska aizsegu (4) nepieciešamajā stāvoklī.
• Noblokēt, nolaižot sviru (10).
  Diska aizsega demontāža un regulācijas notiek tieši pretēji tā montāžai.

DARBINSTRUMENTU NOMAINA

Darbinstrumentu nomaiñas laikā jāizmanto darba cimdi.

Darbvärpstas blokēšanas poga (1) ir domāta tikai slīpmašīnas darbvärpstas blokēšanai darbinstrumenta montāžas vai demontāžas laikā. Nedrīkst izmantot to kā bremzēšanas pogu diska griešanās laikā. Pretējā gadījumā var tikt bojāta slīpmašīna vai ievainots lietotājs.

DISKU MONTĀŽA

Slīpdisku vai griezejdisku ar biezumu zem 3 mm gadījumā ārējās manšetes (5) uzgriezni nepieciešams uzskrūvēt ar plakano virsmu pret diska pusi (B att.).

• Nospiest darbvārpstas blokēšanas pogu (1).
• Ielikt speciālo atslēgu (atrodas komplektācijā) ārējās manšetes (5) atverēs (A att.).
• Pagriezt atslēgu, padarīt valīgāku un nonemt ārējo manšeti (5).
• Uzlikt disku tā, lai tas tiktu piespiests pie iekšējās manšetes (6) virsmas.
• Pieskrūvēt ārējo manšeti (5) un viegli pievilkt ar speciālo atslēgu. Diska demontāža notiek pretēji tā montāžai. Montāžas laikā diskam jābūt piespiestam pie iekšējās manšetes (6) virsmas.

DARBINSTRUMENTU AR VÎTNOTO ATVERI MONTÃŽA

• Nospiest darbvārpstas blokēšanas pogu (1).
• Noņemt iepriekš piestiprinātus darbinstrumentus – ja tie tika piestiprināti.
• Pirms montāžas nonemt abas manšetes – iekšējo (6) un ārējo (5).
• Pieskrūvēt darbinstrumenta vītnoto daļu pie darbvārpstas un viegli pievilkt.

Darbinstrumentu ar vītnoto atveri demontāža ir tieši pretēja to montāžai.

LEŃKA SLÍPMAŠINAS MONTAŻA LENKA SLÍPMAŠINU STATÍVÄ

Ir pieļaujama lenķa slīpmašīnas izmantošana ar lenķa slīpmašīnām paredzēto statīvu ar nosacījumu, ka tā tiks pareizi piestiprināta saskaņā ar statīva ražotāja montāžas instrukciju.

DARBS / IESTATIJUMI

Pirms slipmašinas izmantošanas ir nepieciešams pārbaudīt slīpripu stāvokli. Nedrikst izmantot izrobītās, saplaisājušās vai citādi bojātās slīpripas. Nolietoto ripu vai suku pirms lietošanas nepieciešams nekavējoties nomainīt. Pēc darba beigām vienmēr nepieciešams atslēgt slīpmašinu un uzgaidīt, kamēr darbinstruments apstāsies. Tikai tad slīpmašinu var nolikt. Nedrikst bremzēt rotējošo slīpripu, piespiežot to pie apstrādājamā materiāla.

• Slipmašinu aizliegts pārslogot. Elektroiekārtas svars rada pietiekamu spiedienu, lai efektīvi strādātu ar ierīci. Pārslodze un pārmērīga spiešana var radīt darbinstrumentu bīstamu plīšanu.
• Ja darba laikā slīpmašīna nokrīt, nepieciešams obligāti pārbaudīt un nepieciešamības gadījumā nomainīt darbinstrumentu, konstatējot bojājumus vai deformācijas.
• Aizliegts sist ar darbinstrumentu pa apstrādājamo materiālu.
• Jäizvairäs no diska sišanas un materiäla nonemšanas ar tā palīdzību, īpaši apstrādājot stūrus, asās malas u.tml. (pretējā gadījumā var zaudēt kontroli pār elektroiekārtu un rasties atsitiena parādība).
• Aizliegts ripzágos izmantot diskus, kuri ir paredzēti koksnes griešanai. Šādu disku izmantošana bieži noved pie atsitiena parādības, kontroles zuduma pār iekārtu un operatora ķermeņa bojājumiem.

IESLĘGŠANA/ IZSLĘGŠANA

Slīpmašīnas ieslēgšanas un darba laikā to nepieciešams turēt ar abām rokām.

• Nospiest slēdža (2) aizmugurējo daļu.
• Pārvietot slēdzi (2) uz priekšu (galvas virzienā) (C att.).
• Ilgstošam darbam – nospiest priekšēju slēdža daļu.
• Slēdzis tiks automātiski noblokēts ilgstošā darba režīmā.
• Lai izslēgtu iekārtu, nepieciešams nospiest uz slēdža pogas (2) aizmugurējās daļas.

Pēc slīpmašīnas ieslēgšanas ir jāuzgaida, kamēr slīpripa sasniegs maksimālo ātrumu un tikai tad var uzsākt darbu. Darba laikā nedrīkst izmantot slīpmašīnas slēdzi, ieslēdzot vai izslēdzot slīpmašīnu. Slēdzi var izmantot tikai tad, kad slīpmašīna ir nonemta no apstrādājamā materiāla.

lerīcei ir minimālā sprieguma atvienotājs, kas nozīmē, ka gadījumā, ja tīklam pazudīs spriegums vai iekārta tiks plevlenota ple kontaktligzdas, kad atvienotājs būs pozīcijā “leslēgts”, iekārta nedarbosies. Šajā gadījumā uzlikt atvienotāju pozīcijā “lzslēgts” un atkārtoti ieslēgt iekārtu.

ROTĀCIJAS ĀTRUMA REGULĒŠANA

Slipmašinas korpusa aizmugurējā-augšējā daļā atrodas rotācijas ātruma regulēšanas poga (8) (D att.). Regulēšanas diapazons ir no

1 līdz 6. Rotācijas ātrumu var mainīt atkarībā no lietotāja vajadzībām.

GRIEŠANA

• Griešana ar slīpmašīnu notiek tikai taisnā līnijā.
• Negriezt materiālu, turot to rokā.

- Lielus elementus nepieciešams atbalstīt, un pievērst uzmanību, lai balsta punkti atrastos griezuma līnijas tuvumā un materiāla beigu daļā. Stabili novietotam materiālam nebūs tendences pārvietoties griešanas laikā.

- Maziem elementiem jābūt nostiprinātiem, piemēram, spīlēs u.tml. Materiāls ir jānostiprina tā, lai griezuma vieta atrastos nostiprinošā elementa tuvumā. Tas nodrošinās precīzāku griešanu.

- Nedrikst pieļaut griezējdiska vibrācijas vai piesišanu, jo tas pasliktinās griezuma kvalitāti un var radīt griezējdiska plīšanu.

- Griešanas laikā nespiest uz griezējdiska sāniem.

- Atkarībā no griežamā materiāla izmantot atbilstošu griezējdisku.

- Pārgriežot materiālu, ieteicams, lai kustības virziens būtu vienāds ar griezējdiska rotācijas virzienu.

Griešanas dzilums ir atkarīgs no disku diametra (G att.).

- Jāizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks par disku diametru, kas ir paredzēti konkrētas slīpmašīnas modelim.

- Dzilāko griezumu gadījumā (piem., profili, būvniecības bloki, kieģelī u.tml.) nepieļaut manšešu saskaršanos ar apstrādājamo materiālu.

Darba laikā griezējdiski sasniedz loti augstu temperatūru - nedrīkst pieskarties pie diskiem ar neaizsegtām kermana dalām pirms to atdzišanas.

SLIPESANA

Slīpēšanas darbos izmantot, piemēram, slīpdiskus, škīvjveida slīpripas, diskus ar neaustu slīpēšanas materiālu, stieplų sukas, elastīgus diskus slīppapīram u.tml. Katram diska un apstrādājamā materiāla veidam nepieciešama atbilstoša darba tehnika un atbilstoša personīgās aizsardzības līdzekļu pielietošana.

Slīpēšanai nedrīkst izmantot disku, kas paredzēts griešanai. Slīpdiski ir paredzēti materiāla likvidēšanai ar diska malu.

- Nedrikst slipēt ar diska sānu virsmu. Optimālais darba leŋkis šāda tipa diskiem ir 30°(H att.).

- Ar slīpēšanu saistītie darbi var tikt veikti tikai izmantojot konkrētā materiāla veidam atbilstošu slīpdisku.

Strādājot ar diskiem ar neaustu slīpēšanas materiālu un elastīgiem diskiem slīppapīram, nepieciešams pievērst uzmanību atbilstošam noberzuma lenķim (l att.).

- Nedrīkst slīpēt ar visu diska virsmu.

- Šī tipa diski tiek izmantoti plakano virsmu apstrādei.

Stieplu sukas ir paredzētas, galvenokārt, profilu un grūti pieejamo vietu tīrīšanai. Ar to palīdzību var noņemt, piem., rūsu, krāsas u.tml., no materiāla virsmas (K att.).

Jāizmanto tikai tādi darbinstrumenti, kuru pieļaujamais rotācijas ātrums ir lielāks vai vienāds ar lenķa slīpmašīnas maksimālo ātrumu tukšgaitā.

APKALPOŠANA UN APKOPE

Pirms jebkuras darbības, kas saistīta ar instalēšanu, regulēšanu, remontu vai apkopi, barošanas vada kontaktdakša jāizņem no kontaktligzdas.

APKOPE UN UZGLABĀŠANA

- leteicams tīrīt iekārtu pēc katras lietošanas reizes.

- Tīrīšanai nedrīkst izmantot ūdeni vai citu škīdrumu.

- lekāra ir jātīra ar sausu auduma gabalu vai zema spiediena saspiesto gaisu.

- Nedrīkst izmantot mazgāšanas līdzekļus un šķīdinātājus, jo tie var sabojāt plastmasas elementus.

- Regulāri tīrīt ventilācijas spraugas dzinēja korpusā, lai nepieļautu iekārtas pārkaršanu.

- Barošanas vada bojājuma gadījumā tas ir jānomaina pret vadu ar tādiem pašiem parametriem. Šī darbība ir jālūdz veikt kvalificētai personali vai iekārta jānodod servisa centrā.

- Pārmērīgās kolektora dzirksteļošanas gadījumā kvalificētai personali jālūdz veikt elektrodzinēja oglekļa suku stāvokļa pārbaude.

- lekārta vienmēr ir jāuzglabā sausā, bērniem nepieejamā vietā.

OGLEKŁA SUKU NOMAINA

Nolietotās (īsākas par 5 mm), sadedzinātas vai plīsušas dzinēja oglekļa sukas nepieciešams uzreiz nomainīt. Vienmēr vienlaicīgi ir jāmaina abas oglekļa sukas.

Oglekja suku nomaiņu nepieciešams veikt tikai kvalificētai personali, kas izmanto oriģinālās rezerves daļas.

Jebkura veida defekti ir jānovērš ražotāja autorizētā servisa centrā.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

LENKA SLIPMAŠINAS 59G188
Parametrs	Vērtība
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Nominālā jauda	1600 W
Tukšgaitas rotācijas ātrumi	3000 - 11000/min
Dial diametrs	125 mm
Diska iekšējais diametrs	22,2 mm
Vārpstas diametrs	M14
Aizsardzības klase	II
Mise	2,65 kg
Izlaides gads	2021
59G188 apzīmē gan mašīnas tipu, gan apzīmējumu

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis	L_PA = 96,9 dB(A) K = 3 dB(A)
Akustiskās jaudas līmenis	L_WA = 107,9 dB(A) K = 3 dB(A)
Vibrācijas paātrinājuma vērtība (galvenais rokturis)	a_h = 6,374 m/s^2 K = 1,5 m/s^2
Vibrācijas paātrinājuma vērtība (papildu rokturis)	a_h = 8,775 m/s^2 K = 1,5 m/s^2

Informācija par troksni un vibrāciju

Ierīces izstarotā trokšņa līmeni raksturo: izstarotā skaņas spiediena LpA līmenis un skaņas jaudas līmenis LwA (kur K ir mērījumu nenoteiktība). Ierīces izstarotās vibrācijas raksturo vibrācijas paātrinājuma ah vērtība (kur K ir mērījumu nenoteiktība).

Šajā rokasgrāmatā emitētā skanas spiediena LpA, skanas jaudas līmeṇa LwA un vibrācijas paātrinājuma ah līmeni ir mērīti saskaṇā ar EN 60745-1. Norādīto vibrācijas līmeni ah var izmantot ierīču salīdzināšanai un sākotnējai vibrācijas iedarbības novērtēšanai. Norādītais vibrācijas līmenis ir reprezentatīvs tikai ierīces pamata lietošanai. Ja mašīnu izmanto dažādām vajadzībām vai ar dažādiem darba instrumentiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs ierīces nepietiekama vai pārāk reti veikta apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darbības laikā.

Lai precīzi novērtētu vibrācijas iedarbību, apsveriet periodus, kad iekārta ir izslēgta vai kad tā ir ieslēgta, bet netiek lietota. Pēc visu faktoru rūpīgas novērtēšanas kopējā vibrācijas iedarbība var būt ievērojami mazāka.

Lai pasargātu lietotāju no vibrāciju ietekmes, jāievieš papildu drošības pasākumi, piemēram: periodiska ierīces un darba instrumentu apkope, atbilstošas roku temperatūras aizsardzība un pareiza darba organizācija.

VIDES AIZSARDZĪBA

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uznēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmainas.

saturu, tai skaitā uz tās tekstiem, samazinātām fotogrāfijām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaṇā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām” (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daju kopēšana, apstrāde, publicēšana vai modificēšana komercmērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.

ORIGINAAL KASUTUSJUHENDI TÖLGE URKLIHVIJA 59G18

TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILIŞEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED
