Toote tüüp	Nurklihvija
Bränd	Graphite
Mudel	59G188
Toitepinge	230 V AC
Toitesagedus	50 Hz
Nimivõimsus	1600 W
Nimikiirus (tühikäik)	3000 - 11000 min⁻¹
Maks. lihvkettaläbimõõt	125 mm
Ketta siseläbimõõt	22.2 mm
Spindli keere	M14
Kaitseklass	II (topeltisolatsioon)
Kaal	2.65 kg
Kiiruse reguleerimine	Valim (1-6), muutuv kiirus
Peamise käepide	Reguleeritav abikäepide (kaasas)
Kettakork	Tööriistata reguleeritav kaitse
Spindli lukk	Jah, ketta vahetamiseks
Lüliti	Lükandlüliti pideva lukustuse ja alapingevabastusega
Süsinikharjad	Vahetatavad; vahetada kui <5 mm
Helirõhutase	96.9 dB(A), K=3 dB(A)
Helivõimsustase	107.9 dB(A), K=3 dB(A)
Vibratsioon (peamise käepide)	6.374 m/s², K=1.5 m/s²
Vibratsioon (abikäepide)	8.775 m/s², K=1.5 m/s²
Toote mõõtmed (ligikaudsed)	Manuaalis määramata
Kaasasolevad tarvikud	Lihvkettakaitse, mutrivõti, lisakäepide
Hooldus	Puhasta õhuavad regulaarselt; vaheta süsinikharjad kulumisel
Ohutusfunktsioonid	Topeltisolatsioon, reguleeritav kaitse, spindli lukk, alapingevabastus

Korduma kippuvad küsimused - 59G188 Graphite

Mis on Graphite 59G188 nurklihvija maksimaalne kettaläbimõõt?

Maksimaalne lihvkettaläbimõõt on 125 mm, siseläbimõõduga 22.2 mm.

Kuidas reguleerida kiirust 59G188-l?

Kasutage kiiruse reguleerimise valim (8), mis asub korpuse ülaosas taga; seadke 1 (madalaim) kuni 6 (kõrgeim), et vastata ülesandele.

Kas ma saan nurklihvijat poleerimiseks kasutada?

Ei, see tööriist on ette nähtud lihvimiseks, liivapaberiga töötlemiseks, traatharjamiseks ja lõiketöödeks. Poleerimist ei soovitata, kuna see võib tekitada ohte.

Kuidas vahetada lihvketast?

Vajutage spindli lukustusnuppu (1), kasutage mutrivõtit välimise ääriku (5) lahti keeramiseks, eemaldage see, vahetage ketas, seejärel pingutage välimine äärik uuesti kinni. Kandke alati kindaid.

Milliseid tarvikuid saan kasutada?

Kasutage ainult tootja soovitatud tarvikuid, mille nimikiirus on vähemalt võrdne tööriista maksimaalse kiirusega (11000/min) ja õige spindli keere M14 või augu suurus 22.2 mm.

Kuidas puhastada ja hooldada nurklihvijat?

Enne puhastamist ühendage pistik lahti. Puhastage õhuavad kuiva lapiga või madala rõhuga suruõhuga. Ärge kasutage vett ega lahusteid. Vahetage süsinikharjad, kui need on lühemad kui 5 mm.

Milliseid ohutusmeetmeid peaksin võtma?

Kandke alati silmade kaitset, kuulmiskaitset ja kindaid. Kasutage abikäepidet ja veenduge, et kettakork on korralikult reguleeritud. Hoidke kõrvalised isikud eemal ja vältige kokkupuudet peidetud juhtmetega.

Miks tööriist pärast elektrikatkestust ei käivitu?

Lülitil on alapingevabastuse funktsioon. Liigutage lüliti asendisse OFF, seejärel tagasi ON, et taaskäivitada. See hoiab ära juhusliku käivitumise pärast voolu taastumist.

Kuidas paigaldada abikäepidet?

Keerake abikäepide (3) ühte lihvpea keermestatud auku. Seda saab paigaldada mõlemale poole mugavuse ja kontrolli tagamiseks.

Mis on 59G188 müra- ja vibratsioonitase?

Helirõhutase on 96.9 dB(A); helivõimsustase 107.9 dB(A). Vibratsioon peamise käepidemel on 6.374 m/s², abikäepidemel 8.775 m/s². Kandke kuulmiskaitset ja tehke pause, et vähendada kokkupuudet.

KASUTUSJUHEND 59G188 Graphite

Ohutusjuhised lihvimisel, lihvpaberiga lihvimisel, traatharjadega töötamisel ja nurklihvijaga lõikamisel.

a) Käesolevat elektritööriista saab kasutada tavalihvijana, lihvimiseks lihvpaberi või traatharjadega ja lõikamiseks. Järgige kõiki ohutusjuhiseid, kasutusjuhendeid, kirjeldusi ja andmeid, mis tarnitakse koos lihvijaga. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiste kehavigastuste ohtu.

b) Käesolevat elektritööriista ei saa kasutada poleerimiseks. Elektritööriista kasutamine muudeks töödeks kui selle määratud otstarve vöib pöhjustada ohuolukordi ja vigastusi.

c) Ärge kasutage tarvikuid, mida seadme tootja ei ole spetsiaalselt ette näinud või soovitaud. Asjaolu, et mingi tarvik on võimalik elektriseadme külge paigaldada, ei tähenda, et seda oleks ohutu kasutada.

d) Kasutatava tarviku lubatud pöördekiirus ei tohi olla väiksem kui lihvijale märgitud maksimaalne pöördekiirus. Kui töötarvik pöörleb kiiremini kui selle maksimaalne lubatud pöördekiirus, vöib tarvik murduda ja selle osad eemale lennata.

e) Töötarviku kinnituskoha läbimõõt ja paksus peavad vastama seadme mõõtudele. Valede mõõtudega töötarvikut ei ole võimalik piisavalt turvaliselt katta ega kontrollida.

f) Keermestatud kinnitusega töötarvikud peavad täpselt sobima spindli keermega. Selliste töötarvikute puhul, mis kinnituvad võru abil, peab töötarviku ava läbimõõt sobima võru läbimõõduga. Töötarvikud, mis ei ole piisavalt kindlalt lihvija külge kinnitatud, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotamist tööriista üle.

g) Årge mingil juhul kasutage kahjustatud töötarvikuid. Kontrollige töötarvikuid enne igat kasutamist. Näiteks kontrollige, et lihvketastel ei oleks kriimustusi ega pragusid, et lihvplaatidel ei oleks pragusid, kukkumisjälgi ega liiga tugevalt kulunud kohti, et traatharjadel ei oleks lahtisi või murdunud harjaseld. Kui elektritööriist või töötarvik maha kukub, kontrollige, et seade ega töötarvik ei oleks kahjustatud, või kasutage teist, kahjustamata töötarvikut. Kui töötarvik on kontrollitud ja kinnitatud, lülitage tööriist üheks minutiks sisse köige körgematel pööretel, jälgides seejuures, et seadme kasutaja ja läheduses viibivad isikud ei asuks pöörleva töötarviku liikumisalas. Kahjustatud töötarvikud lähevad enamasti katki just selle prooviaja vältel.

h) Kasutage isikukaitsevahendeid. Olenevalt töö iseloomust kasutage kogu nägu katvat kaitsemaski, silmakaitsmeid vöi kaitseprille. Vajadusel kasutage lisaks respiraatorit, körvaklappe, kaitsekindaid vöi spetsiaalset pölle, mis kaitseb lihvitava ja töödeldava materjali väikeste osakeste eest. Kaitske silmi töö ajal tekkivate ja öhus lendavate vöörkehade eest. Hingamisteid kaitsev respiraator peab öhust välja filtreerime töö käigus tekkiva tolmu. Müra möju vöib pika aja jooksul viia kuulmise kaotuseni.

i) Jälgige, et kõrvalised isikud jääksid elektritööriista tööulatusest ohutusse kaugusesse. Kõik töötava elektritööriita läheduses viibijad peavad kasutama isikukaitsevahendeid. Töödeldava materjali tükikesed või katkise töötarviku osad võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool tööriista otsest tööulatust.

j) Selliste tööde tegemise ajal, mille puhul töötarvik võib sattuda varjatud elektrijuhtmetele või vlgastada oma toitejuhet, hoidke seadet vaid isoleeritud pindadest. Kokkupuutel toitevõrgu juhtmega võib pinge kanduda üle elektritööriista metallosadele, mis omakorda võib põhjustada elektrilööki.

k) Hoidke toitejuhe seadme pöörlevatest töötarvikutest eemal. Kui kaotate tööriista üle kontrolli, vöib seade toitejuhtme läbi lõigata vöi vahele tömmata ja pöörlev töötarvik vöib vigastada peopesa vöi kogu kätt.

I) Ärge kunagi pange lihvijat käest enne, kui töötarvik on täielikult peatunud. Pöörlev töötarvik võib sattuda kontakti pinnaga, millele see asetatakse, ja nii võib kaduda kontroll elektritööriista üle.

m) Ärge transportige liikuvat elektritööriista. Kui pöörlev töötarvik juhuslikult vastu röivaid puutub, vöivad röivad sellesse takerduda.

n) Puhastage regulaarselt elektritööriista ventilatsiooniavasid. Mootori puhur tömbab seadme korpusesse tolmu, suure hulga metallitolmu kuhjumine aga võib põhjustada elektriohtu.

o) Ärge kasutage elektriseadet kergestisüttivate materjalide läheduses. Sädemed võivad need materjalid süüdata.

p) Ärge kasutage töötarvikuid, mis vajavad vedelaid jahutusmaterjale. Vee või muude vedelate jahutusvahendite kasutamine võib põhjustada elektrilööki.

Tagasilöögijõud ja sellega seotud ohutusmeetmed

Tagasilöök on seadme järsk reaktsioon pöörleva töötarviku, nagu lihvketta, lihvplaadi, traatharja vms blokeerumisele või takerdumisele. Takerdumise või blokeerumise korral jääb pöörlev töötarvik järsult seisma. Kontrollimatu elektritööriist liigub sellisel juhul töötarviku pöörlemise suunale vastupidises suunas.

Kui töötarvik takerdub või jääb kinni töödeldavasse materjali nii, et selle äär on materjalis, võib töötarvik blokeeruda, seadmest välja kukkuda või põhjustada tagasilööki. Töötarviku liikumissuund (kas seadmega töötava inimese poole või temast eemale) söltub siis töötarviku pöörlemise suunast blokeerumise kohas. Lisaks sellele võib töötarvik ka katki minna.

Tagasilöök on elektritööriista vale või nõuetele mittevastava kasutamise tulemus. Seda saab vältida, kui järgida alltoodud ohutusjuhiseid.

a) Hoidke elektritööriista kövasti, käed ja jalad asendis, mis vöimaldab tagasilööki leevendada. Kui seadme standardvarustusse kuulub lisakäepide, kasutage seda alati, sest see tagab parema kontrolli tagasilöögijõu üle ja pöördemomendi üle seadme käivitamisel. Seadme kasutaja saab seadme takerdumise ja tagasilöögiga hakkama, kul järgib vastavaid ohutusjuhlseld.

b) Äge kunagi hoidke käsi pöörlevate töötarvikute läheduses. Töötarvik võib tagasilöögi korral kätt vigastada.

c) Püüdke hoida eemale piirkonnast, kuhu seade tagasilöögi korral liigub. Tagasilöögi korral liigub seade vastupidises suunas suunale, milles pöörles töötarvik blokeerumise kohas.

d) Eriti ettevaatlikult töödelge nurki, teravaid servi jms. Vältige töötarvikute pörkumist ja blokeerumist. Pöörlev töötarvik võib kergemini takerduda just nurkade, teravate äärte töötlemisel ja pörkumise korral. See võib põhjustada kontrolli kaotamist seadme üle või tagasilööki.

e) Ärge kasutage puidutöötluskettaid ega hammastega kettaid. Seda tüüpi töötarvikud põhjustavad sageli tagasilööki ja kontrolli kaotamist seadme üle.

Eriohutusjuhised lihvimiseks ja lihvijaga lõikamiseks

a) Kasutage eranditult vaid konkreetse elektritööriistajaoks möeldud lihvkettaid ja konkreetse ketta jaoks möeldud katteid. Lihvkettaid, mis ei kuulu konkreetse elektritööriista varustusse, ei toimi piisavalt turvaliselt.

b) Kaarjad lihvkettad paigaldage nii, et nende ükski nende osa ei ulatuks ketta katte alt välja. Valesti paigaldatud lihvketas,

mis ulatub kaitsekatte alt välja, ei ole piisavalt kaetud ja võib olla ohtlik.

c) Kate peab olema kövasti elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks seatud nii, et seadmega töötaja poole jääv katmata kettaosa oleks vöimalikult väike. Kaitsekate kaitseb seadmega töötajat vöörkehade eest, juhusliku kokkupuute eest lihvkettaga, samuti sädemete eest, mis vöivad süüdata röivad.
d) Kasutage lihvkettaid ainult nende jaoks möeldud tööde tegemiseks. Näiteks ärge kunagi püüdke lihvida lõikeketta küljega. Lõikekettad on möeldud materjalide lõikamiseks ketta äärega. Külgjõud kettale võib sellise ketta lõhkuda.
e) Kasutage lihvkettaga alati terveid õigete mõõtude ja õige kujuga kinnitusvõrusid. Öiged võrud toetavad ketast ja vähendavad selle murdumise ohtu. Lõikeketastele mõeldud võrud võivad erineda lihvketaste võrudest.
f) Ärge kasutage suuremate elektritööriistade kulunud lihvkettaid. Suuremate elektritööriistade kettad on möeldud suuremate suurema pöördekiiruse jaoks kui väiksemate elektritööriistade pöördekiirus ja võivad seetõttu katki minna.

Lisa-ohutusjuhised lihvijaga lõikamiseks

a) Vältige lõikeketta blokeerumist ja liiga tugevat survet kettale. Ärge tehke liiga sügavaid lõikeid. Liiga tugev surve lõekettale põhjustab selle ülekoormamist, mis omakorda suurendab ketta takerdumise või blokeerumise ohtu ja koos sellega ketta murdumise või tagasilöögi võimalust.
b) Vältige ala pöörleva lõikeketta ees ja taga. Kui pöörlev lõikeketas liigub lõigatavas materjalis seadmega töötajast eemale, võib juhtuda, et tagasilöögi korral liigub pöörleva lõikekettaga seade otse seadmega töötaja suunas.
c) Lõikeketta takerdumise korral ja siis, kui kavatsete töös pausi teha, lülitage seade välja ja oodake, et ketas täielikult peatuks. Ärge kunagi üritage veel pöörlevat ketast lõikekohast välja tömmata, sest see võib põhjustada tagasilööki. Tuvastage ja kõrvaldage ketta takerdumise põhjus.
d) Ärge lülitage seadet sisse enne, kui selle lõikeketas on materjalist eemaldatud. Enne lõikamise jätkamist peab ketas saavutama täis-pöördekiiruse. Vastasel juhul võib ketas kinni jääda, töödeldavast materjalist välja hüpata või põhjustada tagasilööki.
e) Plaadid ja muud suuremad esemed tuleb enne töö alustamist toetada, et vähendada takerdunud kettast tingitud tagasilöögi ohtu. Suured esemed vöivad oma raskuse all painduda. Toestage töödeldav ese mölemalt poolt, nii löikejoone lähedusest kui äärest.
f) Olge eriti ettevaatlik, kui lõikate avasid seintesse või töötate muudes halva nähtavusega kohtades. Seinas olevatele gaasi- või veetorudele, elektrijuhtmetele või muudele võõrkehadele sattudes võib põörlev ketas põhjustada tagasilööki.

Lihvpaberiga lihvimisega seotud eriohutusjuhised

a) Ärge kasutage liiga suuri lihvpaberilehti. Lihvpaberi suurust valides lähtuge tootja soovitustest. Lihvplaadi alt välja ulatuv lihvpaber või põhjustada vigastusi, samuti viia paberi takerdumise või rebenemiseni ja põhjustada tagasilööki

Poleerimisega seotud eriohutusjuhised.

a) Ärge laske poleerimisvilla lahtistel osadel ega selle kinnitusnööril vabalt pöörelda. Kinnitage kinnitusnööri lahtised osad või lõigake need ära. Lahtised pöörlevad nöörid võivad sõrmede külge kinni jääda või töödeldava eseme külge haakuda.

Eriohutusjuhised traatharjadega töötamiseks

a) Tuleb arvestada, et isegi normaalsetes töötingimustes vöib harja küljest traaditükke lahti tulla. Ärge vajutage traatharjale liiga kövasti. Öhus lendavad traaditükid vöivad lihtsalt tungida läbi öhemate riidee semete ja/vöi naha.
b) Kui töö juures on soovitatav kasutada katet, vältige katte kokkupuutumist harjaga. Taldriku- ja potiharjade läbimõöt võib neile vajutamise ja tsentrifugaaljõu tulemusel suureneda.

Lisa-ohutusjuhised

a) Keermega lihvpaberi kinnitamiseks möeldud tööriistade puhul kontrollige, kas lihvpaberi keere vastab spindli keerm e möötudele.
b) Fikseerige töödeldav ese. Töödeldava eseme kinnitamine kinnitusseadmesse või kruustangidesse on ohutum kui selle hoidmine käega.
c) Ärge puudutage lihvimis- ja löike-töötarvikuid enne, kui need on jahtunud.
d) Kui kasutate kiirkinnitusvõru, veenduge, et spindlile asetuv sisemine võru oleks varustatud o-ring-tüüpi kummitihendiga ja et see tihend ei oleks kahjustatud. Hoolitsege samuti selle eest, et välimise võru ja sisemise võru pinnad oleksid puhtad.
e) Kasutage kiirkinnitusvõru ainult koos lihv- ja lõikeketastega. Kasutage vaid vigastusteta ja nõuetekohaselt toimivaid võrusid.
f) Kui lüliti on sisselülitatud asendis ja toitevörgust pinge hetkeks kaob või pistik pistikupesast välja tuleb, seadke lüliti enne seadme uut käivitamist väljalülitatud asendisse.

TÄHELEPANU! Seade on möeldud kasutamiseks sisetingimustes.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

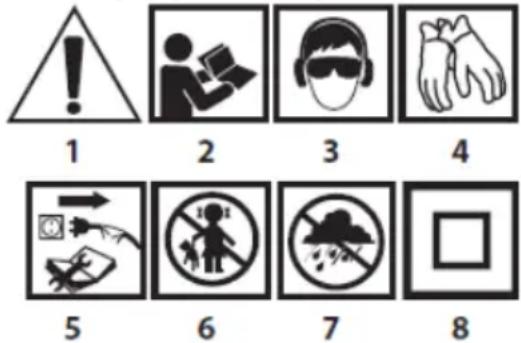

Kasutatud piktogrammide selgitused

1. Tähelepanu, pidage kinni eriohutusjuhistest.
2. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
4. Kasutage kaitsekindaid.
5. Enne hooldus- või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja.
6. Ärge lubage lapsi seadme lähedusse.
7. Kaitske seadet vihma eest
8. Teine kaitseklass

EHITUS JA KASUTAMINE

Nurklihvija on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor, mille pöördekiirust piirab hammasjagaja. Seadet saab kasutada nii lihvimiseks kui lõikamiseks. Sellist tüüpi elektriseadmeid kasutatakse laialdaselt igat tüüpi kattekihtide eemaldamiseks metallelementidelt, ühenduskohtade pealispinna töötlemiseks, õhukeseseinaliste torude ja väiksemate metallelementide lõikamiseks. Spetsiaalsete töötarvikute kasutamise korral saab lihvijat lisaks lihvimisele ja lõikamisele kasutada ka rooste, vanade värvikihtide jms eemaldamiseks.

Lihvija kasutusala on mitmesugused remondi- ja ehitustööd, mis ei pea olema seotud metallidega. Nurklihivjat vöib kasutada ka ehitusmaterjalide, näiteks telliste, sillutisekivide, keraamiliste plaatide jms löikamiseks ja lihvimiseks.

Seade on mõeldud kasutamiseks ainult kuivalt ja seda ei tohi kasutada poleerimiseks. Keelatud on kasutada elektritööriista vastuolus selle määratud otstarbega!

Kasutamine vastuolus määratud otstarbega

- Keelatud on töödelda asbesti sisaldavaid materjale. Asbest vöib tekitada vähki.

• Ärge töödelge seadmega materjale, mille tolm on kergestisüttiv või plahvatusohtlik. Elektritööriista kasutamise ajal tekkivad sädemed, mis võivad eralduvad aurud süüdata.
• Ärge kasutage lihvimistöödeks lõikekettaid. Lõikekettad on mõeldud materjali töötlemiseks äärega ja sellise ketta küljega lihvimisel võib ketas kahjustuda ja seadmega töötaja võib saada kehavigastusi.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Spindli lukustusnupp
2. Töölüliti
3. Lisakäepide
4. Ketta kate
5. Välimine võru
6. Sisemine võru
7. Pöörete reguleerimise nupp
8. (Ketta katte) kang

Võib esineda erinevusi joonise ja toote enda vahel.

VARUSTUS JA TARVIKUD

1. Ketta kate - 1 tk
2. Spetsiaalvõti - 1 tk
3. Lisakäepide - 1 tk

ETTEVALMISTUS TÖÖKS

LISAKÄEPIDEME PAIGALDAMINE

Lisakäepide (3) paigaldatakse ühte lihvija peas paiknevatest avaustest. Soovitatav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat töötamise ajal kahe käega (kasutades ka lisakäepidet), väheneb oht, et puutute käega vastu pöörlevat ketast või harja või saate vigastada tagasilöögi töttu.

KETTAKATTE PAIGALDAMINE JA REGULEERIMINE

Kettakate kaitseb seadmega töötajat materjali küljest lahtitulevate osakeste eest, juhusliku kokkupuute eest töötarviku või sädemetega. Kettakate peab olema töö ajal alati paigaldatud ja erilist tähelepanu tuleb pöörata sellele, et selle kinnine osa oleks pööratud seadmega töötaja poole.

• Kettakaitse kinnituskonstruktsioon võimaldab ilma tööriistadeta paigaldada kate köige sobivamasse asendisse.
• Laske lödvemaks ja vabastage kettakatte (4) kang (10).
• Keerake kettakate (4) valitud asendisse.
  • Lukustamiseks laske kang (10) alla.

Kettakaitse eemaldamine ja reguleerimine toimub vastupidises järjekorras vörreldes katte paigaldamisega.

TÖÖTARVIKUTE VAHETAMINE

Töötarvikute vahetamise ajal kandke töökindaid.

Spindli lukustusnupp (1) on möeldud eranditult ainult lihvija spindli lukustamiseks töötarvikute paigaldamise või eemaldamise ajaks. Ärge kasutage seda pöörleva ketta pidurdamiseks. Selle nõude eiramine võib viia lihvija kahjustamise või kasutaja vigastamiseni.

KETTA PAIGALDAMINE

Öhemate kui 3 mm llhv- või lõikeketaste korral paigaldage välimise võru (5) mutter sileda pinnaga kettast eemale (joonis B).

• Vajutage alla spindli lukustusnupp (1).
• Asetage spetsiaalvõti (komplektis) välimise võru (5) avadesse (joonis A).
• Võtmega keerates vabastage ja eemaldage välimine võru (5).
• Paigaldage ketas nii, et see oleks surutud vastu sisemise võru (6) pinda.
• Keerake välimine võru ( 5) paigale ja kinnitage kergelt spetsiaalvõtmega.

Ketta eemaldamine toimub paigaldamisega vörreldes vastupidises järjekorras. Paigaldamise ajal peab ketas olema surutud vastu sisemise võru (6) pinda ja paiknema sellele sümmeetriliselt.

KEERMESTATUD AVAGA TÖÖTARVIKUTE PAIGALDAMINE

• Vajutage alla spindli lukustusnupp (1).
- Eemaldage eelmine töötarvik, kui see on paigaldatud.
- Enne paigaldamist eemaldage mölemad võrud, nii sisemine (6) kui ka välimine (5).
- Keerake töötarviku keermega osa spindlile ja pingutage pisut.

Keermestatud avaga töötarvikute eemaldamine toimub nende paigaldamisega vörreldes vastupidises järjekorras.

NURKLIHVIJA PAIGALDAMINE NURKLIHVIJATE STATIIVILE

Nurklihvijat või kasutada spetsiaalsel nurklihvijate jaoks mõeldud statiivil, eeldusel, et lihvija on paigaldatud statiivile õigesti, järgides statiivi tootja juhiseid.

TÖÖ / SEADISTAMINE

Enne lihvija kasutamist kontrollige töötarviku seisundit. Ärge kasutage rebenenud, mõranenud ega muul viisil kahjustatud töötarvikuid. Kulunud ketas või hari vahetage kohe välja uue vastu. Pärast töö löpetamist lülitage lihvija välja ja oodake kuni töötarvik täielikult peatub. Alles seejärel võite lihvija käest ära panna. Ärge püüdke peatada pöörlevat töötarvikut asetades selle töödeldava materjali vastu.

• Ärge suruge lihvijale liiga tugevalt. Elektritööriista kaal tekitab seadme efektiivseks tööks piisava surve. Liigne vajutamine ja surumine võivad põhjustada tarviku mõranemist.
• Kui lihvija töö ajal maha kukub, kontrollige kindlasti töötarvikut ja vajadusel vahetage see välja (kui selgub et töötarvik on vigastatud või deformeerunud).
• Ärge kunagi lööge tarvikuga vastu töödeldavat pinda.
• Vältige ketta toksimist ja hõõrumist vastu töödeldavat materjali, eriti nurkade, teravate servade jms töötlemisel. (see võib põhjustada kontrolli kaotamist seadme üle ja tagasilööki).
• Ärge mingil juhul kasutage ketassaagide puidulõiketerasid. Selliste ketaste kasutamine põhjustab sageli elektriseadme põrkumist, selle üle kontrolli kaotamist ja võib tekitada seadmega töötajale kehavigastusi.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Käivitamise ja töötamise ajal hoidke lihvijat mölema käega..

• Vajutage töölüliti tagumine pool (2) alla.
- Lükake töölülitit (2) ettepoole (lihvija pea suunas) (joonis C).
- Pideva töö režiimile lülitamiseks vajutage alla töölüliti nupu esimene osa.
- Lüliti lukustub automaatselt pikaajalise töö asendisse.
- Seadme väljalülitamiseks vajutage töölüliti nupu ( 2) tagumist osa.

Pärast lihvija käivitamist oodake, et töötarvik saavutaks maksimumkiiruse ja alles siis alustage tööd. Töötamise ajal ärge kasutage töölülitit, ärge lülitage lihvijat sisse ja välja. Lihvija töölülitit tohib käsitseda ainult ajal, kul lihvija on töödeldavalt materjalilt eemaldatud.

Seade on varustatud turvalülitiga, mis tähendab, et seade ei käivitu juhul, kui toitevõrgust pinge hetkeks kaob või kui vooluvõrku ühendatakse seade, mille turvalüliti on sisselülitatud asendis. Sellisel juhul lülitage lüliti uuesti väljalülitatud asendisse ja käivitage seade uuesti.

POORDEKIIRUSE REGULEERIMINE

Lihvija korpuse tagumise osa ulemisel poolel asub poordekiiruse reguleerimise nupp (8) (joonis D). Poordekiiruse reguleerimise ulatus on 1 kuni 6. Poordekiirust voib muuta vastavalt tehtava too nouetele.

LÕIKAMINE

• Nurklihvijaga saab materjali lõigata ainult mööda sirgjoont.

• Ärge hoidke lõigatavat materjali käes.

• Suuremad elemendid tuleb toetada. Jälgige, et toetuspunkte oleks nii lõikejoone läheduses kui materjali servades. Stabilsett toetatud materjal ei nihku lõikamise ajal.

• Väiksemad elemendid kinnitage näiteks kruustangide, klambrite vms abil. Kinnitage materjal nii, et lõikekoht jääks kinnituselemendi lähedusse. See tagab suurema lõiketäpsuse.
• Vältige lõikeketta vibreerimist ja hüplemist, sest see või halvendada lõikekvaliteeti ja põhjustada lõikeketta mõranemist.
• Lõikamise ajal ärge osutage lõikekettale külgsurvet.
• Kasutage lõigatava materjali jaoks sobivat ketast.
• Materjali läbilõikamisel peaks pealeandmissuund langema kokku lõikeketta pöörlemise suunaga.

Lõikesügavus söltub ketta läbimõõdust (joonis G).

• Kasutage ainult nominaalse läbimõõduga kettaid, mis ei ole suuremad kui kõnealusele lihvijamudelile soovitatavad läbimõõdud.
• Sügavate lõigete korral (profiilid, ehitusblokid, tellised jms) jälgige, et kinnitusvõru ei puutuks vastu töödeldavat materjali.

Lõikekettad kuumenevad töö ajal väga tugevalt. Ärge puudutage neid enne jahtumist katmata kehaosadega.

LIHVIMINE

Lihvimistöödeks vöib kasutada näiteks lihvkettaid, lihvkivisid, hammastega kettaid, lihvkiust kettaid, traatharju, elastseid lihvpaberikettaid jms. Köik töötarvikud ja köik materjalid nõuavad erinevaid töövõtteid ja sobivate isikukaitsevahendite kasutamist.

Ärge kasutage lihvimiseks lõikekettaid.

Lõikekettad on mõeldud materjalide lõikamiseks ketta äärega.

- Ärge lihvige lõikeketta külgpinnaga. Selliste ketaste puhul on optimaalne kaldenurk 30o (joonis H).

- Lihvimistöid tohib teha ainult könealuse töö jaoks sobivate lõikeketastega.

Kui töötate hammastega ketastega, lihvklust ketastega või elastsete lihvpaberiketastega, jälgige ketta öiget kaldenurka (Joonls I).

- Ärge lihvige kogu ketta pinnaga.

- Seda tüüpi kettaid kasutatakse lamedate pindade töötlemisel.

Traatharjad on möeldud eelkõige profiilide ja raskesti ligipääsetavate kohtade puhastamlseks. Endega saab eemaldada näiteks roostet, vanu värvikihtea jms (joonis K).

Kasutage ainult selliseid töötarvikuid, mille lubatud pöördekiirus on suurem kui lihvija maksimaalne pöördekiirus koormuseta või sellega võrdne.

TEENINDUS JA HOOLDUS

Enne mistahes paigaldus-, reguleerimis-, parandus- või hooldustoiminguid tömmake seadme toitejuhtme pistik pistikupesast välja.

HOOLDAMINE JA TRANSPORT

• Soovitame puhastada seadet iga kord vahetult pärast kasutamist.
• Ärge kasutage seadme puhastamiseks vett ega muid vedelikke.
• Puhastage seadet kuiva kangatüki või nõrga suruõhujoa abil.
• Ärge kasutage puhastusvahendeid ega lahusteid, sest need võivad kahjustada seadme plastosi.
• Puhastage regulaarselt ventilatsiooniavasid mootori korpuses, et vältida seadme ülekuumenemist.
• Toitejuhtme vigastamise korral vahetage see välja samade parameetritega juhtme vastu. Usaldage see töö kvalifitseeritud spetsialistile või viige seade teenindusse.
• Juhul, kui kommutaatorist lendab liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade seisundit.
• Hoidke seadet kuivas, lastele kättesaamatus kohas.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), körbenud või rebenenud süsiharjad tuleb kohe välja vahetada. Vahetage alati mõlemad süsiharjad korraga.

Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALANDMED

NURKLIHVIJA 59G188
Parameeter	Vaartus
Toitepinge	230 V AC
Toite sagedus	50 Hz
Hinnatud jõud	1600 W
Tühikäigu pöörlemiskiirused	3000 - 11000/min
Dial läbimõõt	125 mm
Ketta siseläbimõõt	22,2 mm
Spindli läbimõõt	M14
Kaitseklass	II
Mass	2,65 kg
Tootmisaasta	2021
59G188 tähistab nii masina tüüpi kui ka tähistust

MÜRA JA VIBRATSIOONI ANDMED

Heliröhutase	L_pA = 96,9 dB(A) K = 3 dB(A)
Müra võimsustase	L_wA = 107,9 dB(A) K = 3 dB(A)
Vibratsioonikiirenduse väärtus (põhikäepide)	a_H = 6,374 m/s^2 K = 1,5 m/s^2
Vibratsioonikiirenduse väärtus (abikäepide)	a_h = 8,775 m/s^2 K = 1,5 m/s^2

Müra ja vibratsiooni info

Seadme tekitatava müra taset kirjeldatakse järgmiselt: kiiratava helirõhu LpA tase ja helivõimsuse tase LwA (kus K on mõõtemääramatus). Seadme kiiratud vibratsioone kirjeldatakse vibratsiooni kiirenduse ah väärtusega (kus K on mõõtemääramatus).

Selles juhendis antud helirõhu LpA, helivõimsuse taseme LwA ja vibratsiooni kiirenduse ah tasemed on mõõdetud vastavalt standardile EN 60745-1. Teatatud vibratsioonitaset ah saab kasutada seadmete võrdlemiseks ja vibratsiooni kokkupuute esialgseks hindamiseks.

Nimetatud vibratsioonitase on tüüpiline ainult seadme põhikasutuseks. Kui masinat kasutatakse erinevatel eesmärkidel või koos erinevate tööriistadega, võib vibratsiooni tase muutuda. Körgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harva hooldamine. Eespool toodud põhjused võivad kogu tööperioodi vältel suurendada vibratsiooni.

Vibratsiooniga kokkupuute täpseks hindamiseks võtke arvesse perioode, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid seda ei kasutata. Pärast kõigi tegurite hoolikat hindamist võib vibratsiooni üldine kokkupuude olla oluliselt väiksem.

Kasutaja kaitsmiseks vibratsiooni mõju eest tuleks rakendada täiendavaid turvameetmeid, näiteks: seadme ja töövahendite perioodiline hooldus, käte sobiva temperatuuri kaitse ja töökorraldus.

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, viige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müüja vöi kohalik omavalitsus Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Ümbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex”) informeerib, et köik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriðigused kuuluvad eranditult Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autoriðiguste ja muude sarnaste õiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi või selle osade kopeerimine, töötlemine ja modifitseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning võib kaasa tuua tsiviilvastutuse ning karistuse.

BG

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ ЪГЛОВА ШЛАЙФМАШИНА 59G188
