Tip produs	Polizor pe baterie
Marcă	HiKOKI
Model	G 3623DA
Diametrul discului	230 mm
Alezajul discului	22,23 mm
Grosimea maximă a discului	6 mm
Viteză în gol (mod normal)	5300 min⁻¹
Viteză în gol (mod AUTO)	3200 min⁻¹
Tensiune nominală	36 V (baterie BSL36B18)
Tip baterie	Litiu-ion, 4,0/8,0 Ah (comutare automată)
Greutate	4,9 kg (EPTA)
Viteză periferică maximă	80 m/s
Frână electrică	Da (oprire rapidă)
Pornire progresivă	Da (reducerea șocului de pornire)
Protecție la suprasarcină	Da (decupare automată)
Protecție la supraîncălzire	Da (decupare automată)
Funcție de prevenire a repornirii	Da (necesită resetare)
Mod AUTO	Da (reducere zgomot/vibrații în gol, adaptare sarcină)
Filtru detașabil	Da (curățare ușoară)
Indicator nivel baterie	Da (4 LED + intermitent pentru încărcare/supraîncălzire)
Garanție	Garanție producător, service autorizat HiKOKI

Întrebări frecvente - G 3623DA HiKOKI

Cum se încarcă bateria BSL36B18?

Conectați încărcătorul UC18YSL3 la o priză de rețea, introduceți bateria și așteptați până când indicatorul devine verde. Încărcarea durează aproximativ 52 de minute la 20°C. Nu reîncărcați dacă bateria este încă fierbinte; lăsați-o să se răcească mai întâi.

Cum se monte sau se schimbă discul ranforsat cu butuc descentrat?

Deconectați bateria. Utilizați cheia furnizată pentru a slăbi piulița discului. Înlocuiți discul respectând sensul de montare. Strângeți ferm piulița cu cheia. Șaiba discului (E) este specifică acestui aparat.

Care sunt instrucțiunile esențiale de siguranță?

Purtați întotdeauna ochelari de protecție și protector auditiv. Nu utilizați niciodată scula fără carcasă de protecție. Verificați că discul nu este deteriorat înainte de utilizare. Țineți scula de suprafețele de prindere izolate pentru a evita șocurile electrice.

Cum se utilizează modul AUTO?

Apăsați întrerupătorul de schimbare a modului când scula este pornită. Indicatorul de mod rămâne aprins. În modul AUTO, viteza în gol este redusă pentru a diminua zgomotul și vibrațiile, și crește automat când sarcina o necesită.

Ce să faceți dacă scula nu pornește?

Verificați dacă bateria este încărcată și introdusă corect. Dacă știftul de blocare este blocat de un corp străin, îndepărtați-l. Asigurați-vă că întrerupătorul este în poziția oprit înainte de a conecta bateria (funcție de prevenire a repornirii).

Cum se curăță filtrul polizorului?

După utilizare, desprindeți filtrul (Fig. 12) și îndepărtați murdăria cu un pistol cu aer sau o lavetă. Curățați și orificiile de ventilație cu aer uscat. Puneți filtrul la loc după curățare.

Care este durata de viață a bateriei litiu-ion?

Durata de viață depinde de utilizare și de încărcare. Pentru a o prelungi, reîncărcați înainte de epuizare completă și evitați temperaturile ridicate. Dacă autonomia devine foarte scăzută după încărcare, înlocuiți bateria. Depozitați-o încărcată dacă nu este utilizată mai mult de 3 luni.

Pot folosi alte baterii decât BSL36B18?

Nu, utilizați numai bateria specificată (BSL36B18). Bateriile vechi (BSL3660, BSL18xx) și adaptorul de rețea ET36A nu sunt compatibile. Utilizarea unei baterii neaprobate poate fi periculoasă.

Cum se depozitează scula și bateria?

Depozitați polizorul într-un loc uscat, la mai puțin de 40°C și la îndemâna copiilor. Scoateți bateria din sculă. Pentru baterie, încărcați-o complet înainte de depozitare prelungită. Evitați locurile expuse la așchii sau praf.

Ce acoperă garanția HiKOKI?

Garanția acoperă defectele de conformitate conform reglementărilor naționale. Nu acoperă daunele datorate utilizării greșite, uzurii normale sau modificărilor. În caz de probleme, contactați un service post-vânzare autorizat HiKOKI cu certificatul de garanție.

MANUAL DE UTILIZARE G 3623DA HiKOKI

Citiți toate avertismentele privind siguranța și toate instructiunile.

Nerespectarea avertismentelor și a instrucțiunilor poate avea ca efect producerea de șocuri electrice, încendii și/sau vătămări grave.

Păstrați toate avertismentele și toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „sculă electrică“ prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu accumulatori (fără cablu de alimentare).

1) Siguranța în zona de lucru

a) Păstrați zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizați sculele electrice în atmosferă explozivă, cum ar fi în prezența lichidelor, gazelor sau a prafurilor infl amabile.

Sculele electrice produc scântei care pot aprinde praful sau aburii.

c) Tineți copiii sau privitorii la distanță în timp ce utilizati scula electrică.

Distragerea atenției vă poate face să pierdeți controlul asupra sculei.

2) Siguranța electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modificati niciodată ștecărul în niciun fel. Nu folosiți niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodificate și prizele corespunzătoare reduc riscul de soc electric.

b) Evitați contactul corpului cu suprafețele împământate, cum ar fi conductele, radiatoarele, șuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare.

c) Nu expuneți sculele electrice la ploaie și nu le lăsați în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Tineți cablul de alimentare departe de căldură, ulei, muchii ascuțite și de piese în mișcare.

Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric.

e) Atunci când folosiți o sculă electrică în aer liber, utilizați un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de soc electric.

f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiți o sursă de alimentare cu întrerupător de protecție la curent rezidual (RCD).

Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice.

3) Siguranța personală

a) Atunci când folosiți o sculă electrică fiți vigilant, fiți atent la ceea ce faceți și acționați conform bunului simț.

Nu folosiți scule electrice atunci când sunteți obosit sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor.

Un moment de neatenție în timpul utilizări unei scule electrice poate provoca vătămări personale grave.

b) Folositi echipament de protectie personală. Purtatii întotdeauna protectie pentru ochi.

Echipamentele de protecție cum ar fi măștile pentru praf, încălțămintea anti-alunecare, căștile și protecțiile auditive, folosite în situațiile corespunzătoare, reduc vătămările personale.

c) Preveniți pornirea neintenționată. Înainte de a conecta scula la priză și / sau la setul de accumulatori și înainte de a ridica sau transporta scula, asigurati-vă că întrerupătorul este pe poziția oprit.

Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziția pornit sunt situații ce predispun la accidente.

d) Înainte de a pune scula electrică în funcțiune, îndepăratați toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale.

e) Evitați dezechilibrarea. Mențineți permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situații neașteptate.

f) Purtati haine corespunzătoare. Nu purtați haine largi și nici bijuterii. Tineți-vă părul, hainele și mănușile departe de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare.

g) Dacă sunt prevăzute dispositive de conectare la facilități de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și sunt folosite corespunzător.

Utilizarea acestor dispositive poate reduce pericolele legate de praf.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forțați scula electrică. Folosiți scula adecvată pentru aplicația dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată.

b) Nu folosiți scula electrică în cazul în care întrerupătorul nu își îndeplinește funcția de pornire și oprire.

Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate.

c) Înainte de a face orice fel de reglaje, de a schimba accesoriiile și de a depozita sculele electrice, scoateți stecărul din priză și / sau de la setul de acumulatori.

Aceste măsuri preventive de siguranță reduc riscul pornirii accidentale a sculei electrice.

d) Depozitați sculele electrice neutilizate departe de zona de acțiune a copiilor și nu lăsați persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucțiuni să folosească scula electrică.

Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiti.

e) Întreținerea sculelor electrice. Verifi cați alinierea și prinderea pieselor în mișcare, ruperea pieselor precum și toate celelalte aspecte care ar putea să influenteze functionarea sculelor electrice.

Dacă scula electrică este deteriorată, înainte de a o utiliza, duceti-o la reparat.

Multy accidente sunt provocate de scule electrice întreținute necorespunzător.

f) Păstrați elementele de tăiere curate și ascuțite. Elementele de tăiere bine întreținute și cu muchiile de tăiere bine ascuțite sunt mai ușor de controlat și este mai puțin probabil să se agațe.

g) Folosiți scula electrică, accesoriiile și vârfurile etc. în conformitate cu prezentele instrucțiuni, luând în considerare condițiile de lucru și operațiunile ce urmează a fi efectuate.

Folosirea sculei electrice pentru alte operațiuni decât cele prevăzute poate avea ca efect apariția unor situații periculoase.

5) Utilizarea și întreținerea sculelor cu acumulatori

a) încărcați numai cu încărcătorul indicat de producător.

Un încărcător adecvat unui anumit tip de pachet de accumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de accumulatori.

b) Folositi sculele electrice exclusiv cu tipurile de pachete de accumulatori indicate.

Folosirea unui alt tip de pachet de accumulatori poate provoca vătămări sau incendii.

c) Atunci când setul de accumulatori nu este folosit, tineți-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori.

Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) În cazul exploatații abuzive, din acumulatori poate ieși lichid; evitați contactul cu acest lichid. În cazul unui contact accidental, spălați cu apă. În cazul contactului cu ochii, consultați un medic.

Lichidul care iese din accumulatori poate provoca iritații sau arsuri.

6) Service

a) Scula electrică trebuie reparată de o persoană calificată, folosind numai piese de schimb identice.

Astfel se asigură menținerea siguranței sculei electrice.

PRECAUTIE

Tineți copii și persoanele infirme la distanță.

Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acțiune a copiilor și a persoanelor infi rme.

AVERTISMENTE DE SIGURANTĂ GENERALE PENTRU OPERAȚIUNILE DE ȘLEFUIRE SAU TĂIERE A'BRAZIVĂ

a) Această sculă electrică este menită să funcționeze ca polizor sau mașina de tăiat. Citiți toate avertismentele de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate cu această sculă electrică.

Nerespectarea tuturor instrucțiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/ sau vătămări grave.

b) Efectuarea operațiunilor cum ar fi sablarea, perierea cu perie de sărmă și lustruirea nu sunt recomandate cu această sculă electrică.

Operatiunile care nu corespund cu modul de utilizare al acestei scule electrice pot produce pericole sau vătămare corporală.

c) Nu utilizati accesorii care nu sunt proiectate și recomandate în mod special de către fabricant.

Doar pentru că un accesoriu se potrivește cu scula electrică, nu garantează operarea în siguranță.

d) Viteza nominală a accesoriiului trebuie să fie cel puțin egală cu viteza maximă marcată pe scula electrică.

Accesoriiile care funcționează la viteză mai mare decât viteza nominală se pot rupe sau pot zbura de pe sculă.

e) Diametrul extern și grosimea accesoriului dumneavoastră trebuie să fie în limita capacității sculei electrice.

Accesoriiile cu dimensiuni incorecte nu pot fi tinute sub supraveghere sau control în mod adecvat.

f) Montarea prin înșurubare a accesoriiilor trebuie să se potrivească filetului arborelui polizorului. Pentru accesoriiile montate cu bride, orifi ciul pentru accesoriu al axului trebuie să se potrivească diametrului de localizare al bridei.

Accesoriiile care nu se potrivesc pieselor de montare ale sculei electrice vor funcționa dezechilibrat, vor vibra excesiv și pot fi scăpate de sub control.

g) Nu utilizați accesorii deteriorate. Înainte de utilizare, verificați fiecare accesoriu cum ar fi discurile abrazive, pentru a vedea dacă prezintă ciobiri și crăpături, platoul posterior pentru a vedea dacă prezintă crăpături, rupturi sau uzură excesivă, peria de sărmă pentru a vedea dacă are fire libere sau crăpate. Dacă scula electrică sau un accesoriu a fost scăpat, verificați să vedeți dacă prezintă daune sau instalati un accesoriu nedeteriorat. După inspectarea și instalarea unui accesoriu, poziționați-vă, dumneavoastră și spectatorii, departe de planul accesoriiului rotativ și rulați scula electrică la viteză maximă în gol, timp de un minut.

In mod normal, accesoriiile deteriorate se vor rupe în timpul acestui test.

h) Purtati echipament de protecție personală. În funcție de aplicație, utilizați un scut pentru față sau ochelari de protecție. Dacă este cazul, purtați o mască contra prafului, căști de protecție, mănuși și un șorț capabil să oprească fragmentele mici abrazive sau ale elementului prelucrat.

Protectția pentru ochi trebuie să fie capabilă să oprească resturile aruncate de diferitele operațiuni. Masca contra prafului sau masca respiratorie trebuie să poată filtra particulele generate de operațiunea dumneavoastră. Expunerea prelungită la zgomote puternice pot duce la pierderea auzului.

i) Tineți spectatorii la o distanță sigură de zona de lucru. Oricine intră în zona de lucru trebuie să poarte echipament de protecție personală.

Pot zbura fragmente din elementul prelucrat sau dintr-un accesoriu rupt și pot provoca răni, în zona imediată zonei de operare.

j) Tineți scula electrică numai de suprafețele izolate de prindere, atunci când executați o operațiune în care scula de tăiere poate intra în contact cu cabluri ascunse.

Atingerea cablului sub tensiune va pune de asemenea sub tensiune părțile metalice expuse, putând electrocuta operatorul.

k) Pozitionați cablul de alimentare la distanță de accesoriiul rotativ.

Dacă pierdeți controlul, cablul de alimentare poate fi tăiat sau agătat și vă poate trage mâna sau brațul în accesoriiul rotativ.

I) Nu așezați niciodată scula electrică până când accesoriiul nu s-a oprit complet.

Accesoriiul rotativ poate prinde suprafața și poate duce la scăparea de sub control a sculei electrice.

m) Nu rulați scula electrică cât timp o purtați în lateral.

Contactul accidental cu accesoriiul rotativ v-ar putea agăta hainele, trăgând accesoriiul pe corpul dumneavoastră.

n) Curățați regulat orificiile de ventilație ale sculei electrice.

Ventilatorul motorului va atrage praful în interiorul carcasei și acumularea excesivă de pulbere de metal poate produce pericole electrice.

o) Nu operați scula electrică lângă materiale inflamabile.

Scânteile pot aprinde aceste materiale.

Română

p) Nu utilizati accesorii care necesită agenți de răcire lichizi.

Utilizarea apei sau a altor lichide poate produce electrocutarea sau şoc electric.

RECULUL ŞI AVERTISMENTELE AFERENTE

Reculul este o reacție bruscă la un disc rotativ, platou posterior, perie sau alt accesoriu ciupit sau agățat. Ciupirea sau agățarea produce oprirea rapidă a accesoriiului rotativ, care la rândul său forțează mișcarea necontrolată a sculei electrice în direcția opusă de rotire a accesoriiului, în punctul de blocare.

Spre exemplu, dacă un disc abraziv este agățat sau ciupit de elementul prelucrat, marginea ciupită a discului poate săpa în suprafața materialului, ducând la ieșirea discului sau la lovire înapoi. Discul poate sări spre sau în direcție opusă de operator, în funcție de direcția de mișcare a discului în punctul de ciupire. Discurile abrazive se pot rupe în aceste condiții.

Reculul este rezultatul utilizării incorecte și / sau al procedurilor de operare sau condițiilor incorecte și poate fi evitat dacă sunt luate măsurile adecvate, conform celor de mai jos.

a) Mențineți o priză fermă pe scula electrică și poziționați-vă corpul și brațul pentru a rezista la forțele de recul. Utilizați mânerul auxiliar, dacă există, pentru control maxim al reculului sau al reacției cuplului în timpul pornirii. Operatorul poate controla reacțiile la cuplu sau forțele de recul, dacă sunt luate măsurile necesare.

b) Nu aşezati mâna lângă accesoriiul rotativ.

Accesoriiul poate recula peste mâna dumneavoastră.

c) Nu vă poziționați corpul într-o zonă în care se va deplasa scula electrică, dacă are loc reculul. Reculul va propulsa scula în direcția opusă față de mișcarea discului, în punctul de agătare.

d) Fiți atenți când lucrați la colțuri, muchii ascuțite etc. Evitați saltul și agățarea accesoriiului.

Colțurile, muchiile ascuțite sau salturile au tendința de a agăța accesoriiul și pot duce la pierderea controlului sau la recul.

e) Nu atașați o lamă de drujbă, o lamă de sculptură pentru lemn sau o lamă de fierăstrău.

Aceste lame produc frecvent recul § pierderea controlului.

AVERTISMENTE DE SIGURANTĂ SPECIFICE PENTRU OPERAȚIUNILE DE ȘLEFUIRE ȘI TĂIERE ABRAZIVĂ

a) Utilizați doar tipurile de discuri recomandate pentru scula electrică și apărătoarea specifică proiectată pentru discul selectat.

Discurile care nu sunt proiectate pentru această sculă electrică nu pot fi protejate în mod adecvat și nu sunt sigure.

b) Suprafața de polizare a roților cu centrul scobit trebuie montată sub planul marginii apărătorii.

O roată montată necorespunzător care iese prin planul marginii apărătorii nu poate fi protejată adecvat.

c) Apărătoarea trebuie să fie prinsă temeinic pe scula electrică și poziționată pentru siguranță maximă, astfel încât operatorul să fie expus la o portiune minimă de disc.

Apărătoarea ajută la protejarea operatorului de fragmente rupte din roadă, de contactul accidental cu roata și de scânteile care pot aprinde îmbrăcămintea.

d) Discurile trebuie utilizate doar pentru aplicațiile recomandate. Spre exemplu: nu șlefuiți cu lateralul discului de tăiere.

Discurile abrazive de tăiere sunt proiectate pentru șlefuire periferică, forțele laterale aplicate acestor discuri pot duce la sfărâmarea acestora.

e) Utilizați întotdeauna flanșe cu mărimea și forma corectă pentru discul selectat.

Flanşele corecte susțin discul, reducând posibilitatea de rupere a acestuia. Flanşele pentru discurile de tăiere pot fi diferite de cele pentru discurile de şlefuire.

f) Nu utilizați discuri uzate de la scule electrice mai mari. Discurile proiectate pentru scule electrice mai mari nu sunt adecvate pentru viteza mai mare a sculei electrice mici și pot exploda.

AVERTISMENTE SUPLIMENTARE DE SIGURANTĂ SPECIFICE PENTRU OPERATIUNILE TĂIERE ABRAZIVĂ

a) Nu „blocați“ discul de tăiere sau nu aplicați presiune excesivă. Nu încercați să faceți o tăietură excesiv de adâncă.

Fortarea discului crește sarcina și susceptibilitatea la răsucire sau blocare a discului în tăietură și la posibilitatea de recul sau rupere.

b) Nu poziționați corpul în linie cu și în spatele discului rotativ.

Când, în timpul operării, discul se îndepărtează de corpul dumneavoastră, eventualul recul poate propulsa discul în mișcare și scula electrică către dumneavoastră.

c) Când discul s-a blocat sau când întrerupeți o tăiere din orice motiv, opriți scula electrică și țineți-o nemișcată până când discul se oprește complet. Nu încercați niciodată să demontați discul de tăiere în timp ce este în mișcare, poate avea loc reculul.

Verificați și luați măsurile necesare pentru a elimina cauza blocării discului.

d) Nu reluați operațiunea de tăiere pe elementul prelucrat. Lăsați discul să atingă viteza maximă și reluați tăietura cu atenție.

Discul se poate bloca, se poate misca în sus sau poate recula dacă scula este pornită din nou în elementul prelucrat.

e) Susțineți panourile sau orice element prelucrat de dimensiuni mari, pentru a reduce la minim riscul de ciupire și recul.

Elementele prelucrate, mari, tind să atârne sub propria greutate. Trebuie aplicate suporturi sub elementul prelucrat, în apropierea liniei de tăiere și aproape de marginea elementului pe ambele părți ale discului.

f) Fiți foarte atenți când încercați să faceți o „tăietură buzunar“ în pereți existenți sau în alte zone fără vizibilitate.

Discul protuberant poate tăia tevile de gaz sau de apă, fi rele electrice sau obiectele pot produce reculul.

INSTRUCTIUNI GENERALE DE SIGURANTĂ PENTRU POLIZOARE CU DISC FĂRĂ CABLU

- Verificați ca viteza marcată pe disc să fie egală cu sau mai mare decât viteza nominală de pe polizor;

- Asigurati-vă că dimensiunile discului sunt compatibile cu polizorul;

- Discurile abrazive vor fi stocate și manipulate cu grijă, în conformitate cu instrucțiunile producătorului;

- Inspectați discul de polizare înainte de utilizare, nu utilizați produse ciobite, crăpate sau defecte;

- Asigurați-vă că discurile montate și vârfurile sunt aplicate în conformitate cu instrucțiunile producătorului;

- Folosiți amortizoare când sunt furnizate împreună cu produsul abraziv și când sunt necesare;

• Asigurați-vă că produsul abraziv este montat corect și strâns înainte de utilizare și rulați scula în gol timp de 30 de secunde într-o poziție sigură, opriți-o imediat dacă apar vibrații puternice sau detectați alte defecțiuni. Dacă apare această problemă, verificați scula pentru a determina cauza;
• Dacă scula este dotată cu apărătoare, nu o utilizați niciodată fără aceasta;
• Atunci când utilizati o sculă cu disc abraziv pentru tăiere, asigurați-vă că scoateți accesoriiul de protecție a roții standard și atașați protecția de roată cu protecție laterală (vândută separat) (Fig. 5);
• Nu utiliză bucșe reductoare sau adaptoare separate pentru a adapta discuri abrazive cu orifi cii mari;
• În cazul sculelor care necesită un disc cu orificiu filetat, asigurați-vă că filetul este destul de lung pentru a se potrivi pe ax;
• Verificati dacă elementul prelucrat este susținut corect;
• Nu utilizati discul de tăiere pentru șlefuire laterală;
• Asigurați-vă că scânteile produse în timpul utilizării nu creează pericole, ex. nu ating persoane sau nu aprind substanțe infl amabile;
• Asigurați-vă că orificiile de ventilație sunt libere când lucrați în locații cu mult praf, dacă este nevoie să curățați praful, mai întâi scoateți instrumentul din priză (nu utilizați obiecte metalice) și evitați deteriorarea componentelor interne;
• Utilizați întotdeauna protecție pentru ochi și urechi. Trebuie purtate și alte echipamente de protecție personală, cum ar fi masca de praf, mănușile, casca și șortul;
• Fiți atenți la discul care continuă să se rotească și după ce scula a fost oprită.
• Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea accumulatorului.
• Nu demontați niciodată accumulatorul sau încărcătorul.
• Nu scurtcircuitați niciodată acumulatorul. Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.
• Nu aruncați acumulatorul în foc. Dacă acumulatorul este ars, acesta poate exploda.
• Nu introduceți obiecte în fantele de ventilație ale încărcătorului. Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.
• Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncați acumulatorul consumat.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Asigurați-vă că discul central redus ce va fi utilizat este de tipul corect și nu prezintă crăpături sau defecte ale suprafeței. Asigurați-vă de asemenea că discul central redus este montat corect și piulița este strânsă temeinic.
2. Confirmați că butonul este dezactivat apăsându-l de două sau trei ori, înainte de a porni scula electrică.

3. Pentru a prelungi viața sculei și pentru a asigura un finisaj de înaltă calitate, este important să nu suprasolicitați mașina, aplicând prea multă presiune. În cazul majorității aplicațiilor, greutatea mașinii este suficientă pentru o șlefuire eficientă. Prea multă presiune va reduce viteza de rotație, va produce o finisare inferioară a suprafeței și suprasolicitarea poate reduce durata de viață a mașinii.

4. Discul continuă să se rotească și după ce scula a fost oprită.
   După decuplarea mașinii, nu o așezați până când discul central redus nu s-a oprit complet. Această precauție va ajuta la prevenirea accidentelor grave și la reducerea cantității de praf și șpan aspirată de mașină.

5. Când mașina nu este utilizată, scoateți-o din priză.
6. Aveți grijă să decuplați scula și să scoateți ștecărul din priză, pentru a evita un accident grav, înaintea montării și demontării roții centrale reduse.
7. Tineti cont de reculul frânei.

Àcest polizor unghiular cu accumulator dispune de o frână electrică care funcționează când comutatorul este eliberat. Deoarece există un recul atunci când frâna funcționează, asigurați-vă că țineți bine corpul principal.

1. Nu utilizati produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate.
   Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.
2. Păstrați terminalele sculei (asamblarea accumulatorului) fără span și praf.
   Înainte de utilizare, asigurați-vă că nu s-au colectat șpan și praf în zona bornelor.
   O În timpul funcționării, încercați să evitați căderea șpanului sau prafului de pe sculă pe accumulator.
   ○ La întreruperea operațiunii sau după utilizare, nu lăsați scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf.

Nerespectarea acestei indicatii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUTII PENTRU ACUMULATOR ŞI ÎNCĂRCĂTOR

1. Încărcați acumulatorul întotdeauna la temperatura mediului înconjurător, de -10–40°C. O temperatură sub -10°C va duce la supraîncălzire, acest lucru fiind periculos. Acumulatorul nu poate fi încărcat la o temperatură de peste 40°C.
   Temperatura cea mai potrivită pentru încărcare este de 20–25°C.
2. Nu utilizati încărcătorul în continuu.
   Când s-a încheiat o încărcare, lăsați încărcătorul să stea timp de circa 15 minute, înainte de următoarea încărcare a unui accumulator.
3. Nu permiteți pătrunderea materiilor străine în orificiul pentru conectarea acumulatorului.
4. Nu demontați niciodată accumulatorul sau încărcătorul.
5. Nu scurtcircuitati niciodată acumulatorul.

Scurtcircuitarea acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

1. Nu aruncați accumulatorul în foc.

Dacă accumulatorul este ars, acesta poate exploda.

1. Utilizarea unui accumulator epuizat va deteriora încărcătorul.
2. Aduceți acumulatorul la magazinul de la care a fost cumpărat de îndată ce durata de viață a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncati acumulatorul consumat.
3. Nu introduceți obiecte în fantele de ventilație ale încărcătorului.

Introducerea obiectelor de metal sau inflamabile în fantele de ventilație ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viață, accumulatorul litiuion este echipat cu o protecție pentru oprirea furnizării de energie.

În situațiile 1 la 3 descrise mai jos, atunci când folosiți aparatul, chiar dacă acționați întrerupătorul, motorul se poate opri. Aceasta nu este o defectiune, ci un rezultat al funcției de protectie.

1. Atunci când acumulatorul este descărcat, motorul se opreste.
   În această situație încărcați imediat accumulatorul.
2. În situația suprasolicitării aparatului, motorul se poate opri. În această situație, eliberați întrerupătorul și îndepărtați cauza suprasolicitării. După aceasta, puteți folosi din nou aparatul.
3. În situația supraîncălzirii accumulatorului în timpul lucrului, alimentarea aparatului de la accumulator se poate întrerupe.
   În această situație, încetați să mai utilizați acumulatorul și lăsați-l să se răcească. După aceasta, puteți folosi din nou aparatul.

Mai mult, vă rugăm să acordați atenție următoarelor avertismente și indicații privind precauția.

AVERTISMENT

Pentru a împiedica aparitia scurgerilor la accumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectați următoarele măsuri de precauție.

1. Asigurați-vă că pe accumulator nu se strânge șpan și nici praf.
   O În timpul lucrului, asigurați-vă că pe accumulator nu cade span și nici praf.
   ○ Asigurati-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe accumulator.
   Nu depozitați un accumulator nefolosit într-un loc expus la span și la praf.

Înainte de a depozita un accumulator, îndepărtați de pe acesta toate urmele de șpan și de praf și nu depozitați acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

1. Nu găuriți acumulatorul cu obiecte ascuțite cum ar fi cuiele, nu îl loviți cu ciocanul, nu călcați pe el, nu îl aruncați și nu îl supuneți unor șocuri fizice puternice.

2. Nu utilizati un accumulator care pare deteriorat sau care este deformat.

3. Nu folositi accumulatorul cu polaritatea inversată.

4. Nu îl conectați direct la sursele de energie electrică sau la brichetele electrice ale mașinilor.

5. Nu folosiți acumulatorul în' alte scopuri decât cele indicate.

6. În cazul în care accumulatorul nu se încarcă după trecerea timpului de încărcare specificat, încetați imediat să îl mai încărcați.

7. Nu expuneți acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceți într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

8. Tineți-l departe de flacără imediat ce observați scurgeri sau miro suri neplăcute.

9. Nu îl folosiți în locuri în care se generează o puternică electricitate statică.

10. în cazul în care observați la accumulator scurgeri, mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateți-l imediat din echipament sau din încărcător și încetați să îl mai utilizați.

11. Nu scufundați acumulatorul sau nu permiteți fluidelor să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitați acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și inflamabile. Trebuie evitate atmosferele gazoase corozive.

PRÉCAUTIE

1. În cazul în care lichidul ce se scurge din accumulator intră în contact cu ochii, nu vă frecați la ochi și spălați-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultați imediat un medic. În cazul în care nu faceți tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine, spălați imediat cu apă proaspătă curată, cum ar fi apa de la robinet.

Există posibilitatea ca acest lucru să provoace iritarea pielii.

1. În cazul în care la prima utilizare a accumulatorului detectați mirosuri neplăcute, supraîncălzire, dacă observați rugină, decolorare, deformare și/sau alte nereguli, nu folosiți acumulatorul și înapoiati-l furnizorului sau vânzătorului.

AVERTISMENT

Dacă o materie străină, cu proprietăți conductive, intră în terminalul accumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectați cu strictețe următoarele reguli când depozitați accumulatorul cu litiu ion.

Nu introduceți reziduuri cu proprietăți conductive, cuie sau sârme de oțel și cupru în cutia pentru depozitare.
○ Pentru a preveni scurtcircuitarea, încărcați acumulatorul în sculă sau aplicați ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Când transportați un accumulator litiu-ion, vă rugăm să respectați următoarele instructiuni.

AVERTISMENT

Notificați compania transportatoare că un pachet conține un accumulator litiu-ion, informați compania cu privire la puterea sa de ieșire și respectați instrucțiunile companie transportatoare atunci când aranjați un transport.

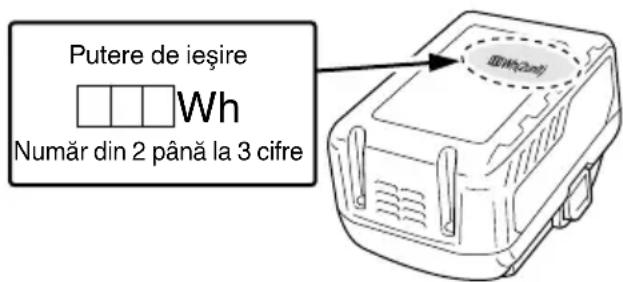

○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt considerați ca făcând parte din categoria de clasificare a materialelor periculoase și vor necesita proceduri de aplicare speciale.
○ Pentru transportul în străinătate, trebuie să respectați legea internațională, precum și regulile și reglementările tării de destinatie.
În cazul în care este instalat în BSL36B18 în scula electrică, puterea de ieșire va depăși 100 Wh și unitatea va fi clasificată ca mărfuri periculoase pentru clasifi carea cheltuielilor de transport.

PRECAUTII PRIVITOARE LA CONECTAREA DISPOZITIVULUI USB (UC18YSL3)

Când apare o problemă neașteptată, datele de pe un dispozitiv USB conectat la acest produs pot fi deteriorate sau pierdute. Asigurați-vă întotdeauna că ați salvat o copie de siguranță a datelor de pe dispozitivul USB înainte de a folosi acest produs.

Vă rugăm să rețineți că firma noastră nu își asumă nicio răspundere pentru datele depozitate pe un dispozitiv USB care sunt deteriorate sau pierdute și nici pentru defectele care pot apărea la un dispozitiv conectat.

AVERTISMENT

○ Înainte de utilizare, verificați cablul USB conectat pentru orice fel de defect sau deteriorare.

Folosirea unui cablu USB defect sau deteriorat poate cauza emisii de fum sau aprindere.

În cazul în care nu utilizați produsul, acoperiți portul USB cu capacul de cauciuc.

Accumularea de praf etc. în portul USB poate cauza emisii de fum sau aprindere.

NOTĂ

O Ocazional, ar putea exista o pauză în timpul reîncărcării USB.

○ Când nu se încarcă un dispozitiv USB, scoateți dispozitivul USB din încărcător.

În caz contrar, se poate reduce durata de viață a accumulatorului unui dispozitiv USB și, totodată, se pot produce accidente neașteptate.

○ Este posibil să nu se poată încărca unele dispozitive USB, în funcție de tipul dispozitivului.

DENUMIRI COMPONENTE

(Fig. 1 – Fig. 15)

1	Motor	16	Comutator indicator al nivelului de încărcare a accumulatorului
2	Plăcuță de identificare	17	Indicator luminos nivel accumulator
3	Pin blocare	18	Manetă
4	Mâner lateral	19	Cheie imbus
5	Cutia de viteze	20	Şaibă pentru disc (E)
6	Disc cu centru depresat	21	Piuliță pentru disc
7	M5 șurub mufă hexagonală	22	Cheie
8	Roată de protectie	23	Cu protectie laterală
9	Filtru	24	Disc abraziv pentru tăiere
10	Blocaj comutator	25	Manetă de blocare
11	Comutator	26	Indicator luminos mod
12	Comutator indicator mod automat	27	Capac cauciuc
13	Acumulator	28	Port USB
14	Clapetă de închidere	29	Cablu USB
15	Indicator luminos de încărcare

SIMBOLURI

AVERTISMENT

În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asigurați-vă că înțelegeti semnificația acestora.

	G3623DA: Polizor unghiular cu accumulator
	Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare.
	Purtați întotdeauna protecție pentru ochi.
	Numai pentru țările UENu aruncați această sculă electrică împreună cu deșeurile menajere!În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislațiile naționale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător.
V Tensiune nominală
n_0	Viteză de rotație fără sarcină
n	Turație nominală
min-1	Rotații sau turații pe minut
	Pornire
	Oprire
	Comutarea se blochează în poziția „ON” (PORNIT)
	Deconectați acumulatorul
	Avertisment
	Întrerupător indicator de încărcare a acumulatorului

Accumulator

	Luminează;Acumulatorul este încărcat peste 75%.
	Luminează;Acumulatorul este încărcat între 50% – 75%.
	Luminează;Acumulatorul este încărcat între 25% – 50%.
	Luminează;Acumulatorul este încărcat mai puțin de 25%.
	Clipește;Acumulatorul este aproape descărcat.Reîncărcați acumulatorul cât mai curând posibil.
	Clipește;Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtați acumulatorul din sculă și lăsați-l să se răcească complet.
	Clipește; Furnizarea de energie este suspendată din cauza unei avariții sau a unei defectiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactați distribuitorul dvs.

ACCESORII STANDARD

Pe lângă unitatea principală (1 unitate), pachetul conține și accesoriiile enumerate la pagina 291.

Accesoriiile standard sunt supuse modificărilor fără notificare prealabilă.

APLICATII

○ Îndepărtarea bavurilor și finisarea diferitelor tipuri de materiale și piese turnate din oțel, bronz și aluminiu.
O Şlefuirea secțiunilor sudate sau a secțiunilor tăiate cu arzătorul de tăiat.
○ Debavurarea rășinilor sintetice, gresiei, cărămizilor, marmurei etc.

SPECIFICATII

1. Sculă electrică

Model		G3623DA
Tensiune 36 V
Turație nominală		5300min-1Modul automat: 3200 min-1
Roată	Diam. exterior	230 mm
	Gaură diam. 22,23 mm
	Grosime 6 mm
Viteză periferică 80 m/s
Accumulator disponibil pentru această sculă*		BSL36B18
Greutate** 4,9 kg

* Acumulatoarele existente (BSL3660/3620/3626, seria BSL18xx etc.) și adaptorul CA/CC (ET36A) nu pot fi utilizate cu această sculă.

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

Control electronic

● Pornire ușoară
Reduce reculul împotriva operatorului prin gestionarea numărului de rotații în timpul pornirii.
● Functia de frânare
Frâna este activată atunci când comutatorul este închis, oprind rotația motorului.
● Protecție împotriva suprasolicitării
Această caracteristică de protectie întrerupe alimentarea motorului în cazul unei suprasarcini a motorului sau a depistării reducerii vitezei de rotație în timpul operării.
Când caracteristica de protectie la suprasolicitare a fost activată, motorul se poate opri.
În acest caz, eliberați întrerupătorul sculei și îndepăratați cauza suprasolicitării.
După aceasta, o puteți folosi din nou.

● Protecție împotriva supraîncălzirii
Această caracteristică de protecție întrerupe alimentarea motorului și oprește scula electrică în cazul supraîncălzirii motorului în timpul operării.
Când caracteristica de protecție la supraîncălzire a fost activată, motorul se poate opri.
În acest caz, eliberați întrerupătorul sculei și lăsați-o câteva minute să se răcească.
După aceasta, o puteți folosi din nou.
● Reporniti funcția de prevenire
Când alimentarea este încă activată, scula nu repornește atunci când este instalat un accumulator. Această funcție poate fi anulată odată ce scula este oprită.

1. Acumulator

Model	BSL36B18
Tensiune	36 V / 18 V (Comutare Automată*)
Capacitate accumulator	4,0 Ah / 8,0 Ah(Comutare Automată*)
Produse fără fir disponibile**	Seria multi volt, produs 18 V
Încărcător disponibil	Încărcător culisant pentru acumulatoare litiu-ion

* Scula însăsi va comuta automat.

** Vă rugăm să consultați catalogul nostru general pentru detalii.

1. Încărcător

Model	UC18YSL3
Tensiune de încărcare	14,4 V – 18 V
Greutate	0,6 kg

ÎNCĂRCARE

Înainte de a utiliza scula electrică, încărcați accumulatorii după cum urmează.

1. Conectați cablul de alimentare al încărcătorului la priză. Când conectați ștecărul încărcătorului la o priză, indicatorul luminos de încărcare va clipi în culoarea roșie (la intervale de 1 secundă).

2. Introduceti accumulatorul în încărcător.

Introduceți corect accumulatorul în încărcător, conform Fig. 3 (la pagina 2).

1. Incărcare

Când introduceti un accumulator în încărcător, indicatorul luminos de încărcare va clipi în culoare albastră.

Atunci când accumulatorul se încarcă complet, indicatorul luminos de încărcare va lumina în culoare verde. (Vezi Tabelul 1)

(1) Semnificațiile indicatorului luminos de încărcare

Semnificațiile indicatorului luminos de încărcare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului.

Tabelul 1

Semnificațiile indicatorului luminos de încărcare
Indicator luminos de încărcare (ROŞU / ALBASTRU / VERDE / VIOLET)	Înainte de încărcare	Clipește (ROŞU)	Luminează timp de 0,5 secunde.Nu luminează timp de 0,5 secunde.(stă stinsă timp de 0,5 secunde)	Conectat la sursa de alimentare
	În timpul încărcării	Clipește (ALBASTRU)	Luminează timp de 0,5 secunde.Nu luminează timp de 1 secundă.(stins pentru 1 secundă)	Capacitate accumulator sub 50%
		Clipește (ALBASTRU)	Luminează timp de 1 secundă.Nu luminează timp de 0,5 secunde.(stă stinsă timp de 0,5 secunde)	Capacitate accumulator sub 80%
		Luminează (ALBASTRU)	Luminează în mod continuu	Capacitate accumulator peste 80%
	Încărcare completă	Luminează (VERDE)	Luminează în mod continuu(Sunet alarmă continuă: aproximativ 6 secunde)
	Așteptare supraîncălzire	Clipește (ROŞU)	Luminează timp de 0,3 secunde.Nu luminează timp de 0,3 secunde.(stă stinsă timp de 0,3 secunde)	Acumulator supraîncălzit.Încărcare imposibilă.(Încărcarea va începe după ce accumulatorul se răcește)
	Încărcarea nu se poate efectua	Clipește (VIOLET)	Luminează timp de 0,1 secunde.Nu luminează timp de 0,1 secunde.(stă stinsă timp de 0,1 secunde)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □	Defecțiune la accumulator sau la încărcător

(2) Referitor la temperaturile și timpul de încărcare al accumulatorului Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2.

Tabelul 2

Încărcător			UC18YSL3
	Tip de accumulator Li-ion
	Temperaturi la care acumulatorul poate fi reîncărcat		0°C - 50°C
	Tensiune de încărcare	V 14,4 18
	Timp de încărcare, aprox. (La 20°C)		Seria BSL14xx Seria BSL18xx Serie multi volt
			(4 celule) (8 celule) (5 celule)		(10 celule) (10 celule)
			min.	BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38	BSL36A18 : 32BSL36B18 : 52
USB	Tensiune de încărcare	V	5
	Curentul de încărcare	A	2

NOTĂ

Timpul de încărcare poate varia în funcție de temperatură și de tensiunea sursei de alimentare.

1. Deconectați cablul de alimentare al încărcătorului de la priză.
2. Tineți ferm încărcătorul și scoateți acumulatorul. NOTĂ

Asigurați-vă că scoateți acumulatorul din încărcător și apoi depozitați-l.

Română

Cu privire la descărcarea electrică în caz de acumulatori noi etc.

Întrucât substanța chimică din interiorul accumulatorilor noi și a accumulatorilor care nu au fost folosiți o perioadă lungă de timp nu este activă, descărcarea electrică poate fi scăzută la prima și a doua lor folosire. Acesta este un fenomen temporar și perioada normală de încărcare va fi restabilită după încărcarea accumulatorilor de 2-3 ori.

Ce puteți face pentru prelungirea duratei de viață a accumulatorilor.

(1) Reîncărcați acumulatorii înainte să se consume complet. Când simțiți că scula nu mai are putere, nu o mai folosiți și reîncărcați acumulatorul. Dacă veți continua să folosiți scula și curentul electric se consumă, acumulatorul se poate deteriora, astfel scurtându-i-se durata de viață.

(2) Evitați reîncărcarea la temperaturi înalte.

Un accumulator reîncărcabil este fierbinte imediat după utilizare. Dacă un astfel de acumulator este reîncărcat imediat după utilizare, substanța chimică din el își va pierde proprietătile și durata de viață a accumulatorului se va scurta. Lăsați acumulatorul să stea puțin și reîncărcati-l după ce s-a răcit.

PRECAUTIE

○ Dacă accumulatorul este încărcat cât timp este încălzit din cauză că a fost lăsat o perioadă lungă de timp într-un loc expus la lumina directă a soarelui sau pentru că accumulatorul tocmai a fost folosit, indicatorul luminos de încărcare se aprinde timp de 0,3 secunde, nu luminează timp de 0,3 secunde (se stinge pentru 0,3 secunde). Într-un astfel de caz, lăsați mai întâi accumulatorul să se răcească, apoi începeti încărcarea.
○ Când indicatorul luminos de încărcare pâlpâie (la intervale de 0,2 secunde), verificați dacă în conectorul încărcătorului există corpuri străine și îndepărtați-le. În cazul în care nu există obiecte străine, este posibil ca accumulatorul sau încărcătorul să se fi defectat. Duceți-I la o unitate de service autorizată.
Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confirma că accumulatorul încărcat cu UC18YSL3 este scos, așteptați minim 3 secunde înainte de a-l reintroduce pentru a continua încărcarea. Dacă accumulatorul este reintrodus înainte de trecerea a 3 secunde, accumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Acțiune Figură Pagină
Scoaterea și introducerea acumulatorului	2	2
Încărcare 3		2
Indicator încărcare accumulator	4	2
Aplicarea și ajustarea apărătorii pentru disc	5	2
Aplicarea mânerului lateral	6	3
Asamblarea discului central redus*1	7	3
Asamblarea discului de tăiere*1	8	3
Utilizarea întrerupătorului	9-a	4
Utilizarea întrerupătorului (cu blocare)*2	9-b 4
Reglarea numărului de rotații*3	10	4

Unghi de șlefuire și metodă de șlefuire	11	4
Decuplarea fi ltrului	12	5
Încărcarea unui dispozitiv USB de la o priză electrică	13-a 5
Încărcarea unui dispozitiv USB și a unui accumulator de la o priză electrică	13-b 5
Cum să reîncărcați dispozitivul USB	14	5
Când dispozitivul USB este complet încărcat	15	5
Selectarea accesoriiilor	—	292

\*1 AVERTISMENT

Înainte de utilizare, asigurați-vă că ați strâns piulița pentru disc cu cheia inclusă.

Nerespectarea avertismentului de a strânge piulița pentru disc poate duce la slăbirea acesteia atunci când frâna este activată în timpul unei opriri.

NOTĂ

Şaiba pentru disc este destinată în mod specific pentru acest produs. A nu se utiliza pentru oricare alt produs.

*2 Se poate modifica în funcție de zonă.
*3 Despre Modul Modificare Functie și indicator luminos afișare mod

Cu accumulatorul de stocare instalat pe unitatea principală și cu unitatea pornită, prin apăsarea comutatorului Mod Schimbare, modul de operare va trece în modul automat. În modul automat, afișajul luminos al modului va rămâne aprins.

○ Cu modul automat, puteți reduce zgomotul si vibrațiile, reducând numărul maxim de turații într-o stare fără încărcătură.

În modul automat, numărul de turații va crește daca încărcătura devine mai mare în timpul funcționarii.

Pe de altă parte, numărul de turații va scade daca încărcătura scade în timpul funcționarii.

○ Acest produs este prevăzut cu o funcție de protectie.

Funcția de protecție menționate mai jos atunci când este activat modul de, lampa indicatoare va clipi.

[Funcție de protectție la suprasarcină]

Operarea s-a oprit din cauza unei supraîncărcări.

Încercați din nou când unitatea de operare cauzei de supraîncărcare a fost scoasă.

[Funcție de protectție la temperatură]

Operarea este oprită deoarece unitatea este supraîncălzit.

Unitatea de răcire într-un loc umbrit și bine ventilat.

Încercați din nou după ce operați unitatea după ce s-a răcit sufi cient.

ÎNTRETINERE ŞI VERIFICARE

1. Inspectarea discului central redus

Asigurați-vă că roata centrală redusă nu prezintă crăpături și defecte ale suprafeței.

2. Inspectarea şuruburilor de asamblare

Inspectați cu regularitate toate şuruburile de asamblare și asigurați-vă că sunt fixate corespunzător. Dacă există şuruburi care nu sunt fixe, fixați-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întretinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveți grijă să nu deteriorați bobina și/sau să nu o udați cu ulei sau apă.

4. Inspectarea bornelor (sculă și accumulator)

Verificați pentru a vă asigura că șpanul și praful nu au fost colectate pe borne.

Ocazional verificați înainte, în timpul și după operare.

ATENTIE

Îndepărtați orice șpan sau praf care s-ar fi putut colecta pe borne.

Nerespectarea acestei indicații ar putea avea ca rezultat defectarea sculei.

5. Curătarea exteriorului

Dacă mașina de înșurubat și găurit cu impact s-a murdărit, ștergeți-o cu o cârpă moale sau cu o cârpă umezită cu apă cu săpun. Nu folosiți solventi pe bază de clor, benzină și nici diluanți, deoarece aceștia topesc masele plastice.

6. Curățarea filtrului

După utilizare, detașați filtrul și îndepărtați orice murdărie sau particule de praț de pe ecran folosind un pistol cu aer sau unealta. (Fig. 12)

NOTĂ

○ Pentru a curăța unitatea de murdărie sau praf, utilizați motorul într-o stare fără încărcătură și suflați aer in gaura de ventilație cu filtrul îndepărtat.

Accumularea de murdărie sau praf in motor poate cauza deteriorări. Val

○ După curățare, asigurati-vă că ați atașat bine filtrul.

7. Depozitare

Depozitați mașina de înșurubat și găurit cu impact întrun loc în care temperatura nu depășește 40°C și nu o lăsați la îndemâna copiilor.

NOTĂ

Depozitarea accumulatorilor litiu-ion.

Asigurați-vă că accumulatorii litiu-ion au fost complet încărcați înainte de a-i depozita.

Depozitarea prelungită (3 luni sau mai mult) a accumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanței, la reducerea semnificativă a timpului de utilizare a accumulatorilor sau poate face accumulatorii incapabili să stea încărcați.

Cu toate acestea, timpul de utilizare a accumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea accumulatorilor în mod repetat, de două până la cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurtă în ciuda încărcării și folosirii repetate, schimbați acumulatorii.

PRECAUTIE

Pe durata folosirii și a operațiunilor de întreținere a mașinii trebuie respectate reglementările și standardele naționale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori

Utilizați întotdeauna accumulatori originali. Nu garantăm siguranța și performanța uneltei dacă se utilizează alți acumulatori decât cei recomandați sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părți interne).

GARANTIE

Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifice țării. Această garanție nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveți reclamații, vă rugăm să trimiteți scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANTIE care se găsește la finalul prezentelor Instrucțiuni de utilizare, la o unitate service autorizată de HiKOKI.

Informații privind nivelul de zgomot transmis prin aer și nivelul de vibrații

Valorile măsurate au fost determinate în conformitate cu EN60745 și sunt declarate conforme cu ISO 4871.

Nivelul tipic al puterii sonore ponderate A: 96 dB (A).

Nivelul măsurat al presiunii sonore ponderate A: 85 dB (A). Incertitudine K: 3 dB (A).

Purtați protectie auditivă.

Valorile totale ale vibrațiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN60745.

Şlefuirea suprafetelor:

Valoarea emisiei de vibrații a_h , AG = 5,9 m/s ^2 Incertitudine K = 1,5 m/s ^2

Valoarea totală declarată a vibratiei a fost măsurată în conformitate cu o metodă de testare standard și poate fi utilizată pentru compararea unei scule cu altele.

Mai poate fi utilizată pentru o evaluare preliminară a expunerii.

AVERTISMENT

○ Emisia de vibrații în timpul folosirii effective a sculei electrice poate diferi de valorile declarate, în funcție de modul de utilizate a sculei.
Identificați măsuri de siguranță ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiții reale de utilizare (ținând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcționare suplimentar la pornirea sculei).

NOTĂ

Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specificații pot fi modificate fără notificare prealabilă.

REMEDIEREA PROBLEMELOR

Dacă aparatul funcționează anormal, efectuați verificările din tabelul de mai jos. Dacă problema nu se remediază, consultați distribuitorul sau Centrul de service autorizat HiKOKI.

1. Sculă electrică

Simptom Cauză posibilă Remediu
Instrumentul nu funcționează	Nicio durată de alimentare rămasă în acumulator	Încărcați acumulatorul.
	Acumulatorul nu este complet instalat.	Împingeți acumulatorul înăuntru până când auziți un clic.
	Corpurile străine mențin bolțul de blocare apăsat.	Îndepărtați corpurile străine de pe bolțul de blocare.
	Acumulatorul este instalat în timp ce comutatorul este PORNIT.	Schimbați comutatorul în poziția OPRIT și apoi PORNIT din nou.
Instrumentul s-a oprit brusc	Instrumentul a fost supraîncărcat	Rezolvați problema care cauzează suprasolicitarea.
	Protecția la suprasarcină este în funcțiune.
	Acumulatorul este supraîncălzit.	Lăsați acumulatorul să se răcească.
Zgomot anormal. Șaiba de șlefuit se clatină	Piulița este slăbită.	Strângeți complet piulița.
	Piulița, șaiba pentru disc, roata de șlefuit etc. sunt instalate necorespunzător în direcția greșită.	Verificați direcția de instalare și instalați corect piesele.
	Corpurile străine sunt prinse între piuliță, șaiba pentru disc, roata de șlefuit etc.	Îndepărtați corpurile străine.
Frâna nu funcționează corect.	Unitatea principală poate fi defectă.	Opriți imediat utilizarea și contactați distribuitorul dvs. pentru reparații.
Acumulatorul nu poate fi instalat	Încercarea de a instala un alt accumulator decât cel specificat pentru sculă.	Vă rugăm să instalați un acumulator de tip multi-volt.

1. Încărcător

Simptom Cauză posibilă Remediu
Lampa de indicare a încărcării pâlpâie rapid violet, iar încărcarea accumulatorului nu începe.	Accumulatorul nu este introdus complet. Introd	uceți acumulatorul bine.
	În bornele accumulatorului sau în locul de atașare a accumulatorului există corpuri străine.	Scoateți corpurile străine.
Lampa de indicare a încărcării clipește în culoare roșie, iar procesul de încărcare a accumulatorului nu începe.	Accumulatorul nu este introdus complet. Introd	uceți acumulatorul bine.
	Accumulatorul este supraîncălzit.	Dacă este lăsat așa, în cazul în care temperatura acestuia scade, accumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viață a accumulatorului. Se recomandă ca înainte de a-l încărca, accumulatorul să fie răcit într-un loc bine ventilat, departe de lumina directă a soarelui.
Timpul de utilizare a accumulatorului este scurt, chiar dacă accumulatorul este încărcat complet.	Durata de viață a accumulatorului este epuizată.	Înlocuitți acumulatorul cu unul nou.
Accumulatorul se încarcă foarte greu.	Temperatura accumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută.	Încărcați acumulatorul în spațiu interior sau într-un alt mediu mai cald.
	Orificiile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne.	Evitați blocarea orifi ciilor.
	Ventilatorul de răcire nu funcționează.	Contactați un centru de service autorizat HiKOKI pentru efectuarea de reparații.
Indicatorul de curent USB s-a oprit, iar dispozitivul USB nu se mai încarcă.	Capacitatea accumulatorului a început să se diminueze.	Înlocuiti acumulatorul cu unul care are suficientă capacitate.
		Conectați stecărul de rețea al încărcătorului într-o priză electrică.
Indicatorul de curent USB nu se oprește, chiar dacă dispozitivul USB s-a încărcat.	Indicatorul de curent USB luminează în verde pentru a indica faptul că USB-ul poate fi încărcat.	Aceasta nu este o defectiune.
Gradul de încărcare a unui dispozitiv USB nu este clar și în mod similar nu se știe dacă încărcarea este completă.	Indicatorul de curent USB nu se stinge, chiar dacă încărcarea s-a terminat.	Examinați dispozitivul USB, care se încarcă, pentru a confirma gradul său de încărcare.
Încărcarea unui dispozitiv USB se oprește la mijlocul programului.	Încărcătorul a fost conectat la o priză electrică, în timp ce dispozitivul USB a fost încărcat folosind un accumulator drept sursă de curent electric.	Aceasta nu este o defectiune.Încărcătorul oprește încărcarea USB-lui timp de aproximativ 5 secunde, atunci când distinge surse de curent electric diferite.
	Acumulatorul a fost introdus în încărcător, în timp ce dispozitivul USB a fost încărcat folosind o priză de curent electric drept sursă de curent electric.
Încărcarea dispozitivului USB se oprește la jumătatea programului dacă accumulatorul și dispozitivul USB sunt încărcate simultan.	Acumulatorul s-a încărcat complet. Aceasta nu este o defectiune.Încărcătorul oprește încărcarea USB-ului timp de aproximativ 5 secunde, timp în care verifică dacă încărcarea accumulatorului s-a fi nalizat cu succes.
Încărcarea dispozitivului USB nu începe dacă accumulatorul și dispozitivul USB sunt încărcate simultan.	Capacitatea rămasă a accumulatorului este foarte diminuată.	Aceasta nu este o defectiune.Când capacitatea accumulatorului atinge un anumit nivel, încărcarea USB-lui începe automat.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.
