NK36M1030IS - Hota de bucătărie SAMSUNG - Manual de utilizare gratuit

Tip produs	Hotă încorporată (sub dulap)
Marcă	Samsung
Model	NK36M1030IS
Lățime	89,8 cm
Adâncime	76 cm
Înălțime (totală)	2,1 cm (ornament) + carcasă conductă variabilă
Greutate netă	9 kg
Greutate brută	10,5 kg
Alimentare electrică	220-240 V, 50/60 Hz
Tip lampă	LED (3 W, soclu E14)
Niveluri de viteză	3 (scăzut, mediu, ridicat) + boost (dacă este cazul)
Mod extracție	Cu evacuare (externă) sau recirculare (cu filtru de cărbune)
Filtru de grăsime	Metal lavabil, curățare lunară
Filtru de cărbune	Opțional, înlocuiți la fiecare 4 luni
Comenzi	Butoane: Lumină PORNIT/OPRIT, Alimentare PORNIT/OPRIT, Viteză 2, Viteză 3
Înălțime minimă de instalare	50 cm (plită electrică) / 65 cm (plită pe gaz)
Debit de aer (max)	Nespecificat în manual (tipic ~650 m³/h)
Nivel de zgomot	Nespecificat (tipic 55-65 dB)
Clasă energetică	Nespecificat
Certificări de siguranță	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Garanție	Consultați producătorul
Țara de origine	Nespecificat

Întrebări frecvente - NK36M1030IS SAMSUNG

Care este înălțimea minimă de instalare pentru hota NK36M1030IS?

Distanța minimă dintre suprafața de gătit și partea cea mai de jos a hotei este de 50 cm pentru plitele electrice și 65 cm pentru plitele pe gaz sau mixte. Respectați întotdeauna instrucțiunile producătorului plitei pe gaz dacă acestea specifică o distanță mai mare.

Pot folosi hota în modul recirculare?

Da, hota poate fi utilizată în modul recirculare prin instalarea filtrelor de cărbune opționale. Aceste filtre absorb mirosurile și trebuie înlocuite cel puțin la fiecare 4 luni.

Cum curăț filtrul de grăsime?

Curățați filtrul de grăsime o dată pe lună manual cu detergenți neagresivi sau în mașina de spălat vase la temperatură scăzută și ciclu scurt. Poate apărea decolorarea, dar aceasta nu afectează capacitatea de filtrare.

Cum înlocuiesc lampa?

Mai întâi, deconectați hota de la alimentarea electrică. Asigurați-vă că lampa este rece. Scoateți grila de aspirare pentru a accesa zona lămpii. Înlocuiți cu o lampă LED de 3W E14 (35x102 mm). Reinstalați grila.

De unde pot cumpăra filtre de cărbune de schimb?

Filtrele de cărbune de schimb pot fi achiziționate de pe Site-ul de Service Samsung sau de la un centru de service autorizat. Consultați ultima pagină a manualului de utilizare pentru detalii de contact.

Ce ar trebui să fac dacă hota nu funcționează după instalare?

Verificați dacă cablul de alimentare este conectat corect și ștecherul este într-o priză funcțională. Asigurați-vă că lămpile sunt montate corespunzător. Dacă problema persistă, contactați service-ul tehnic Samsung.

Este sigur să flambezi sub hotă?

Nu, nu flambați niciodată sub hotă. Flăcările deschise pot deteriora filtrele și pot provoca risc de incendiu. Evitați întotdeauna utilizarea flăcărilor deschise în apropierea hotei.

Pot instala hota eu însumi?

Da, dar urmați cu atenție instrucțiunile de instalare. Utilizați șuruburile furnizate și asigurați-vă că conexiunea electrică este realizată de o persoană calificată, dacă este necesar. Verificați reglementările locale pentru evacuarea fumului.

Cât de des ar trebui să înlocuiesc filtrul de cărbune?

Înlocuiți filtrul de cărbune cel puțin la fiecare 4 luni, sau mai frecvent în funcție de obiceiurile de gătit și regularitatea curățării filtrului de grăsime. Nu poate fi spălat sau regenerat.

Ce tip de conductă este recomandat pentru modul de extracție?

Utilizați o conductă cu diametrul egal cu inelul de conexiune (nespecificat, dar de obicei 120-150 mm). Păstrați conducta cât mai scurtă și dreaptă, cu minimum de coturi (max 90°) pentru a reduce zgomotul și a menține performanța.

MANUAL DE UTILIZARE NK36M1030IS SAMSUNG

RO Instructiuni de montaj și utilizare

RO - Instructiuni de montaj și utilizare

Simboluri utilizate în acest manual

AVERTISMENT

Pericole sau operațiuni nesigure care ar putea duce la accidente sau deces.

ATENTIE

Pericole sau operațiuni nesigure care ar putea duce la șoc electric, vătămare corporală sau pagube materiale.

NOTĂ

Recomandări ți instrucțiuni utile

Aceste pictograme și simboluri de avertizare servesc pentru a evita accidentele, atât pentru operator cât îi pentru cei din jur. Vă rugăm să le respecta îi cu stricte îe. După ce a îi citit acest capitol, vă rugăm să îl păstrați într-un loc sigur pentru a-l consulta pe viitor.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. în caz contrar, contactați furnizorul și nu continuați cu instalarea.

Avertismente

- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.

- Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.

- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.

- Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.

- Curățarea și întreținerea nu se face de către copii fără supraveghere.

- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispositive de ardere a gazelor sau a altor combustibili.

- Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).

- Trebuie să se respecte in mod expres ceea ce este indicat în Instructiunile de întreținere.

- Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.

- Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.

- Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.

- Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.

- În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.

- Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.

- Nu folositi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.

- Nu folositi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.

- Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.

- Folosiți numai şuruburile de fixare fumizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.

- Utilizați lungimea corectă pentru furuburile identificate în Ghidul de instalare.

- În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENTIE!

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instructiuni poate duce la pericolelor de natură electrică.
• Nu utilizati cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Sigurantă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuți filtrul/ele de carbon, atunci când este necesar, pentru a mentine o eficiență optimă de reducere a mirosului. Curătați filtrul/ele de grăsime, atunci când este necesar, pentru a mentine o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

⚠️ ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folositi un tub de lungime minimă indispensabilă.

! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

▲ ATENTIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect. Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrati.

Acest tip de hotă trebuie să fie montat sub un dulap de bucătărie sau sub un alt suport.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Folosi'i mănu'i pentru toate opera'iunile de între'inere.

Filtru anti-grăsimi

Fig. 8-13 Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageti mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 12

Retine mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-I spălați sau refolosiți.

Scoateți filtrele anti-grăsimi.

Aplicați un filtru cu cărbune pe fiecare latură și fixați-l la hotă.

Puneți la loc filtrul anti-grăsimi.

Cumpărarea filtrului de cărbune

Filtrul de cărbune poate fi achiziționat de pe website-ul Serviciului de de Asistenă sau de la Centrele Autorizate Samsung. Consultați informațiile de pe ultima pagină a acestui manual.

Înlocuirea becurilor

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Extrageti complet sertarul detaşabil.

Scoateti grila de aspirare pentru a avea acces la locasul becurilor.

Scoateți becul deteriorat și înlocuți-l cu unul nou (consultați tabelul de mai jos):

Bec Putere (W)		Soclu tip
	3	E14
Voltaj (V)	Dimensiune (mm)
220-240	35x102 (Diametru x Lungime)
Cod ILCOS D(conform IEC 61231)
DRBB/C-3-220-240-E14-35/102

Montați la loc grilajul.

Dacă plafoniera nu se aprinde, verificați dacă ați introdus bine becurile înainte de a solicita Asistența tehnică.

Functionarea

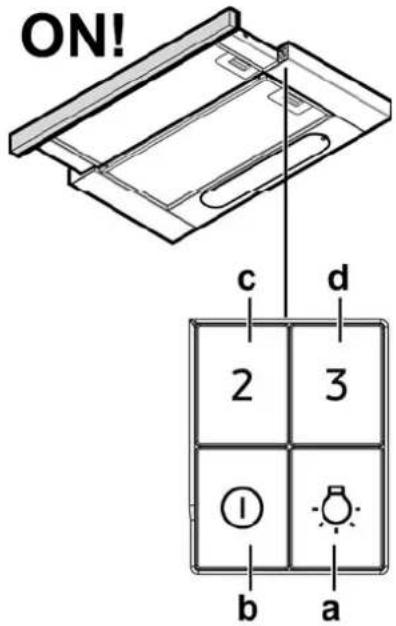

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspiratie și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

a. Lumini ON/OFF

Apăsați butonul Lumini îi lămpile se vor aprinde.

Apăsađi din nou butonul Lumini Di lămpile se vor stinge.

b. Motor de aspiratie ON/OFF

Apăsați butonul POWER (putere) [i se va activa aspira]ia la viteză prestabilită.

Apăsați din nou pentru a opri aspira lia.

c. Viteză medie

Apăsați butonul "2" îi aspirația va fi activată la viteză medie

d. Viteză maximă

Apăsați butonul "3" îi aspirația va fi activată la viteză maximă.
