Өнім түрі	Салуға арналған сорғыш (шкаф асты)
Бренд	Samsung
Модель	NK36M1030IS
Ені	89.8 см
Тереңдігі	76 см
Жалпы биіктігі	2,1 см (жиек) + ауыспалы құбыр қақпағы
Нетто салмағы	9 кг
Брутто салмағы	10.5 кг
Қуат көзі	220-240 В, 50/60 Гц
Шам түрі	LED (3 Вт, E14 розетка)
Жылдамдық деңгейлері	3 (төмен, орта, жоғары) + күшейту (қолданылса)
Сорғыту режимі	Құбырлы (сыртқы) немесе рециркуляция (көмір сүзгісімен)
Май сүзгісі	Жуылатын металл, ай сайын тазалау
Көмір сүзгісі	Қосымша, 4 ай сайын ауыстыру
Басқару элементтері	Итеру түймелері: Жарық Қосу/Өшіру, Қуат Қосу/Өшіру, Жылдамдық 2, Жылдамдық 3
Ең төменгі орнату биіктігі	50 см (электр плита) / 65 см (газ плита)
Ауа ағыны (макс)	Нұсқаулықта көрсетілмеген (әдетте ~650 м³/сағ)
Шу деңгейі	Көрсетілмеген (әдетте 55-65 дБ)
Энергия класы	Көрсетілмеген
Қауіпсіздік сертификаттары	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Кепілдік	Өндірушіге қараңыз
Шыққан елі	Көрсетілмеген

Жиі қойылатын сұрақтар - NK36M1030IS SAMSUNG

NK36M1030IS сорғышы үшін ең төменгі орнату биіктігі қандай?

Пісіру беті мен сорғыштың ең төменгі бөлігі арасындағы ең аз қашықтық электр плиталары үшін 50 см, ал газ немесе аралас плиталар үшін 65 см құрайды. Егер газ плитасы өндірушісі үлкенірек қашықтықты көрсетсе, әрқашан оның нұсқауларын орындаңыз.

Сорғышты рециркуляция режимінде пайдалана аламын ба?

Иә, сорғышты рециркуляция режимінде қосымша көмір сүзгілерін орнату арқылы пайдалануға болады. Бұл сүзгілер иістерді сіңіреді және кемінде 4 ай сайын ауыстырылуы керек.

Май сүзгісін қалай тазалау керек?

Май сүзгісін айына бір рет қолмен агрессивті емес жуғыш заттармен немесе ыдыс жуғыш машинада төмен температурада және қысқа циклде тазалаңыз. Түсінің өзгеруі мүмкін, бірақ бұл сүзгілеу қабілетіне әсер етпейді.

Шамды қалай ауыстыру керек?

Алдымен сорғышты қуат көзінен ажыратыңыз. Шамның суығанына көз жеткізіңіз. Шам аймағына жету үшін сору торын алыңыз. 3 Вт E14 LED шамымен (35x102 мм) ауыстырыңыз. Торды қайта орнатыңыз.

Ауыстыру көмір сүзгілерін қайдан сатып алуға болады?

Ауыстыру көмір сүзгілерін Samsung Қызмет көрсету веб-сайтынан немесе уәкілетті қызмет көрсету орталығынан сатып алуға болады. Байланыс мәліметтері үшін пайдаланушы нұсқаулығының соңғы бетін қараңыз.

Орнатқаннан кейін сорғыш жұмыс істемесе не істеу керек?

Қуат кабелінің дұрыс жалғанғанын және ашаның жұмыс істейтін розеткада екенін тексеріңіз. Шамдардың дұрыс орнатылғанына көз жеткізіңіз. Мәселе шешілмесе, Samsung техникалық қызметіне хабарласыңыз.

Сорғыштың астында фламбе жасау қауіпсіз бе?

Жоқ, сорғыштың астында ешқашан фламбе жасамаңыз. Ашық жалын сүзгілерді зақымдап, өрт қауіпін тудыруы мүмкін. Сорғыштың жанында ашық жалындарды қолданбаңыз.

Сорғышты өзім орната аламын ба?

Иә, бірақ орнату нұсқауларын мұқият орындаңыз. Жеткізілген бұрандаларды пайдаланыңыз және қажет болса, электр қосылымын білікті маманға жасатыңыз. Түтін шығаруға арналған жергілікті ережелерді тексеріңіз.

Көмір сүзгісін қанша жиі ауыстыру керек?

Көмір сүзгісін кемінде 4 ай сайын немесе пісіру әдеттеріне және май сүзгісін тазалау жүйелілігіне байланысты жиірек ауыстырыңыз. Оны жууға немесе қалпына келтіруге болмайды.

Сорғыту режимі үшін қандай құбыр ұсынылады?

Қосылу сақинасына тең диаметрі бар құбырды пайдаланыңыз (көрсетілмеген, бірақ әдетте 120-150 мм). Құбырды мүмкіндігінше қысқа және түзу ұстаңыз, шуды азайту және өнімділікті сақтау үшін ең аз бұрыштармен (макс 90°).

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ NK36M1030IS SAMSUNG

КК Монтаждау мен пайдалану нускауы

UZ O'rnatish va foydalanish bo'yicha qo'llanma

КК - Монтаждау мен пайдалану нускауы

Осы нүсқаулықта пайдаланылған белгілер

ECKEPTY

Ауыр адам жаракатына немесе өлімге әкеп соқтыратын қауінтер немесе қауіпсіз тәжірибелер.

АБАЙЛАНЫЗ

Электр тогына тусуге, адам жаракатына немесе мулік зақымына әкеп соқтыратын қауінтер немесе қауіпсіз тәжірибелер.

ECKEPTNE

Пайдалы кецестер мен нускаулар

Осы ескерту белгішелері мен таңбалары өзіңіздің және басқалардың жаракаттануының алдын алу үшін берілген.

Оларды булжытпай орынданыз. Осы бөлімді оқыған сон, оны болашақта анықтама ретінде пайдалану үшін қауіпсіз жерге сақтап қойыңыз.

Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен закым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Қақлақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нүсқаулары бірдей болады.

• Кезкелген уакытта бул нускаумен пайдалану ўшін актаған маңызды. Буйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
• Нускауды мукият оқыңыз: онда бүйамды кондыру, пайдалану және қауыпсіздік жәнінде маңызды мәлімет бар.
• Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Нускаулар

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік куат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киңіз.

• Бул кұрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі түлғалар немесе тәжірибесі мен білімі жоқ түлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады. Балалардың басқару элементтерін өзгертуіне және кұрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

• Асуй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған

бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орынданыз.
• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді
• устанбау нәтижесінде өрт туындауы мүмкін. Тамакты тікелей сорғыш астында жандыруға қатаң тыйым салынады.
• Шамды ауыстыру ўшін тек осы нүсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашык жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін, сондыктан оған ешкашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап құыру қажет.

САҚ БОЛЬЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетүі мүмкін.

• Орнату толык аякталмайынша кұрылғыны электр желісіне қоспаңыз.
• Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді муқият орындау маңызды.
• Осы кұрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын кұрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез көлген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.
• Торлары тиісті түрде бекітілмеген сорғышты ешкашан пайдаланбаныз.
• Арнайы көрсетілмейінше, сорғышты ЕШҚАШАН тірек беті ретінде пайдаланбаныз.
• Тек орнату ушін өніммен бірге берілген бекіту бурандаларын пайдаланыңыз, егер берілмесе, буранданың тиісті турін сатып алыңыз.
• Бурандалардың орнату нүсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмэндансаныз, өкілетті қызмет көрсету бойынша жәрдем көрсету орталығына немесе тиісті маманданған түлғаға хабарласыңыз.

ECKEPTY!

• Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауінтерге әкелуі мүмкін.
• Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаныз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жәніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға кемектесесіз.

Аспаптағы немесе жолдама құжаттағы танбасы берілген аспапты қайта пайдаға асыруда әдеттегі түрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсуру керек.

Бузуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс.

Бундай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Kayıncızdık: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Өзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және өзірлеу аякталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және қүшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген еткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш тамақ әзірлегенде пайда болатын түтін мен буды сорып алуға және тек тұрымыстық мақсatta қолдануға арналған. Сорғыш сыртқа ауа бұрғысы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нускасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

ECKEPTY!

Сорғыш кұбырдың диаметрі біріктіруші сақинаның диаметрімен тендес болу керек.

⚠️ ECKEPTY!

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны белек сатып алу керек. Сорғышты қабыргадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрdegі тесіктерге қосыңыз (біріктіруші фланец). Кабыргадағы сорғыш құбырлары мен кемдеу диаметрdegі тесікті пайдалану, сору куатын нашарлатып, ғүрілдеуін қүшейтеді.

! Кажетті минималды узындыктағы түтікті қолданыңыз.
! Барынша көп ілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).
! Тутіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.

Сүзу нүскасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады. Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдыда оны май мен істерден тазартады.

Кондыру

Сорғыштың тәменғі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50см, ал газ немесе біріктірілген плиталар үшін 65см ден кем болмауы тиіс. Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр косулары

Желінің кернеуі аспаптың ішінде орналасқан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдыкталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрган ережелерге сәйкес алмалы-салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдыкталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ECKEPTY!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңз. Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бузылған жағдайда оны ауыстыру үшін тіисті қызмет көрсету орталықтарына барыңыз.

Бекіту

Орнатуды бастау алдында:

• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қакпактың сүзгі нұскасын пайдаланғыңыз келсе, оны/оларды алу керек.
• Ішінде бурандалар, кепілдік картасы, т.б. сиякты бар семкелер сиякты қақпақ ішінdegі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

Сузіндінің бул типі аспалы шкафка немесе баска тірекке кіріктірілуі керек.

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шүберекті пайдаланыңыз. ҚұрылғЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚУРАЛЫН ПАЙДАЛАНБАÇЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТИ ПАЙДАЛАНБАÇЫЗ!

Барлық күтім көрсету жұмыстары кезінде әрқашан жұмыс қолғаптарын киңіз.

Майды устан қалу сүзгіші

8-13-cypet

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, темен температурада, ұнемді тазалау тәртібінде жүү көрек. Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуғ мүмкін, бірақ одан оның сүзгіш қасисті мүлде өзгеріссіз қалады. Май сүзгісін алып тастау үшін серіппелі босату түтқасын тартыңыз

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)

12-cypet

Ас пісірген кезде жарамсыз іісті устан қалады.

Көмірлі фильтрдің қанығуы ұзак пайдалану мерзімінің қысқа немесе ұзак өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз. Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз. Май сүзгілерін алып тастаңыз. Көмір сүзгісін әр жағында майлаңыз және оны қақпаққа іліңіз. Май сүзгісін қайта бекітіңіз.

Көмір сүзгілерін сатып алу

Kemir сүзгілерін Samsung қызметтік вебсайтынан және қызмет көрсету орталығынан сатып алуга болады. Осы нұсқаулықтың соңғы бетін қараңыз.

Шам ауыстыру

Аспапты электр жүйесінен өшіріңіз

Ескерту! Лампаны устаудан бұрын, олар суығандығына көз жеткізіңіз.

Торды алып тастаңыз.

Шам аймағына қол жеткізу үшін, майды тазарту сүзгісінің тіреуіш торын немесе майды тазарту сүзгісін алыңыз.

Закымданған шамды алыңыз да, орнына жаңасын салыңыз (төмендегі кестені көріңіз):

Шам	Куат (Вт)		¥яшык
	3		E14
Кернеу (В)		Өлшем (мм)
220-240		35x102(диаметр x ¥зындык)
ILCOS D коды(IEC 61231 стандартына сай)
DRBB/C-3-220-240-E14-35/102

Торды орнына койыңыз.

Көмескі жарық істемеген жағдайда техникалық қызмет көрсету орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын тексеріп көріңіз.

Пайдалану

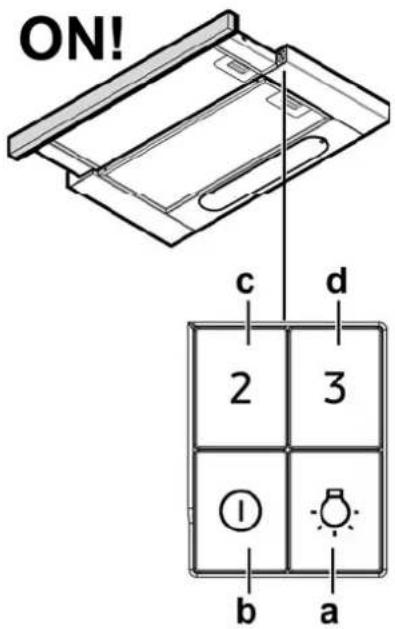

Суыру желдеткішнің жылдамдығын бақылау үшін және плитаның үстіне жарық түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.

a. Шамды КОСУ/ОШІРУ

Шам түймесін бассаңыз, шамдар жанады.

Шам түймесін тағы да бассаңыз, шамдар өшеді.

POWER түймесін басыңыз, сонда түтін тартқыш әдепкі жылдамдықпен іске қосылады.

Тағы да бассаңыз, түтін тартқыш өшеді.

с. Орташа жылдамдык

"2" түймесін басыңыз, сонда түтін тартқыш орташа жылдамдыкпен іске қосылады

d. Жоғарғы жылдамдық

"3" түймесін басыңыз, сонда түтін тартқыш жоғарғы жылдамдықпен іске қосылады
