TMM1350X - Bormașină Tryton - Manual de utilizare gratuit

Tip produs	Ciocan rotopercutor
Marcă	Tryton
Model	TMM1350X
Tensiunea de alimentare	220-240 V
Frecvență	50 Hz
Putere absorbită	1350 W
Turație fără sarcină	250-500 min⁻¹
Număr de percuții	1900-3000 min⁻¹
Energie de percuție	2-14 J
Portsculă	SDS-max
Diametrul maxim de găurire în beton (burghiu)	48 mm (optim 22 mm)
Diametrul maxim de găurire în beton (carotă)	120 mm (optim 40 mm)
Greutate	7,4 kg
Clasa sculei	II
Nivelul presiunii sonore (găurire cu percuție)	94 dB(A)
Nivelul presiunii sonore (dăltuire)	96,44 dB(A)
Nivelul puterii sonore (găurire cu percuție)	105 dB(A)
Nivelul puterii sonore (dăltuire)	107,44 dB(A)
Vibrații – mâner principal (găurire cu percuție)	12,61 m/s²
Vibrații – mâner principal (dăltuire)	14,80 m/s²
Vibrații – mâner auxiliar (găurire cu percuție)	6,844 m/s²
Vibrații – mâner auxiliar (dăltuire)	8,495 m/s²
Dispozitive de protecție	Ambreiaj de suprasarcină, sistem de amortizare a vibrațiilor
Dotare standard	Ciocan rotopercutor, mâner auxiliar, limitator de adâncime de găurire, cutie de transport, manual de utilizare, card de garanție
Ungere	Schimbarea unsorii la fiecare 40-50 ore de lucru
Producător	PROFIX Sp. z o.o., str. Marywilska 34, 03-228 Varșovia

Întrebări frecvente - TMM1350X Tryton

Cum se introduce scula SDS-max?

Curățați vârful sculei și ungeți ușor cu unsori litiu. Glisați manșonul de blocare complet înapoi, introduceți scula rotind-o până la capăt, apoi eliberați manșonul și verificați blocarea trăgând de ea.

Cum se setează limitatorul de adâncime de găurire?

Slăbiți mânerul auxiliar, introduceți limitatorul în orificiu și setați adâncimea dorită. Strângeți mânerul pentru a bloca limitatorul.

Ce înseamnă indicatorul roșu de pe dispozitiv?

Indicatorul LED roșu de uzură a periilor informează că periile de cărbune sunt aproape uzate. După aproximativ 8 ore de funcționare, motorul se va opri automat. Înlocuirea poate fi efectuată doar de un electrician autorizat.

Cum se comută modul de lucru de la găurire la dăltuire?

Asigurați-vă că dispozitivul este oprit. Glisați comutatorul de mod pe simbolul de dăltuire () până la un clic audibil. În timpul dăltuirii, numărul de percuții crește automat.

Cum se curăță orificiile de ventilație după o muncă intensă?

Suflați orificiile de ventilație și portscula cu aer comprimat la o presiune de maximum 0,3 MPa pentru a îndepărta praful și a preveni deteriorarea rulmenților.

Ce faceți dacă dispozitivul nu pornește, dar indicatorul verde este aprins?

Dacă indicatorul verde este aprins, dar dispozitivul nu funcționează, periile de cărbune pot fi uzate sau circuitul electric poate fi defect. Trimiteți dispozitivul la service.

Ce echipament de protecție individuală este recomandat în timpul lucrului?

Utilizați întotdeauna ochelari de protecție, protecție auditivă și mască antipraf. La înlocuirea sculelor fierbinți, purtați mănuși de protecție.

Cum se înlocuiește unsorea în cutia de viteze?

Unsoarea trebuie schimbată la fiecare 40-50 ore de funcționare. Această operațiune poate fi efectuată numai de un centru de service specializat sau de o persoană calificată pentru a evita deteriorarea dispozitivului.

Pot folosi un prelungitor?

Da, dar parametrii prelungitorului (secțiunea cablului) trebuie să corespundă parametrilor dispozitivului. Se recomandă utilizarea prelungitoarelor cât mai scurte și desfășurarea completă a acestora.

Cum să transportați ciocanul rotopercutor?

Transportați și depozitați dispozitivul în cutia originală care protejează împotriva umezelii, prafului și deteriorărilor mecanice. Asigurați-vă că orificiile de ventilație sunt protejate.

MANUAL DE UTILIZARE TMM1350X Tryton

Instrucții de folosire

CIOCAN ROTOPERCUTOR 14

LT

Naudojimo instrukcija

GRAŽTAS PERFORATORIUS ....19

CS

Návod na obsluhu

VRTACÍ KLADIVO 24

A

B

Păstrează instrucțiunile pentru o folosire viitoare.

ATENTIE! Citește toate avertismentele referitoare la protecția muncii marcate cu simboluri Și toate indicațiile referitoare la utilizarea în siguranță.

Nerespectarea avertismentelor de mai jos, poate duce la accidente și la electrocutare, incendiuși/sau lavătămări corporale.

Păstrează toate avertismentele și indicațiile referitoare la protecția muncii, pentru a le folosi în viitor.

În avertismentele de maijos, termenul "unealtă electrică" înseamnă unealtă care este alimentată de la rețea (cu cablu de alimentare) sau unealtă electrică alimentată din baterie (fără cablu).

ATENTIE! Reguli generale de protecție a muncii.

Siguranța la locul de muncă:

a) La locul de muncă păstrează curățenieși bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.
b) Nu utilizați unealta electrică în atmosferi explozive, formate din lichide inflamabile, gaze sau lichide. Unelata electrică produce scântei, care pot aprinde praful sau aburii.
c) Tineți copiii departe de locurile în care unealta electrică este folosită. Distragerea atenției poate duce la pierderea atenției asupra uneltei electrice.

ATENTIE! Reguli generale cu privire la utilizarea în siguranță a uneltei.

Siguranța electrică:

a) Ștecherul uneltei electrice trebuie să fie conforme cu priza. Este interzisă modificarea ștecherului. Este interzisă utilizarea prelungitoarelor în cazul uneltelor electrice cu cablu de legare la pământ de protectie. Nemodificarea ștecherelor și a prizelor micșorează riscul de electrocutare.
b) Evitați să atingeți suprafața de împământenire sau conectările la masă, cum ar fi conducte, radiatoare, radiatoare de încălzire centrală și frigidere. În cazul atingeri părților împământenite, crește riscul de electrocutare.
c) Nu expuneți sculele electrice în condiții de ploaie sau mediu umed. În caz de infiltratie cu apă, creșteriscul de electrocutare.
d) Nu abuzați de cablurile de conectare. Nu folosiți cablul de alimentare la mutarea, tragerea uneltei sau tragerea ștecherului din priză. Păstrați cablul de alimentare departe de surse de căldură, ulei, muchii ascuțite sau părți în mișcare. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.
e) în cazul în care unealta electrică este folosită în aer liber, conectarea trebuie efectuată cu ajutorul prelungitoarelor destinate funcționării în aer liber. Folosirea prelungitorului destinat funcționării în aer liber, micșorează riscul de electrocutare.
f) Vă recomandăm să racordati aparatul la o retea electrică dotată cu un comutator cu curent diferențial (RCD) cu amperaj de actionare de 30mA sau mai mic.
g) în cazul în care unealta electrică este folosită în mediu umed, este inevitabilă, utilizarea unui dispozitiv de protecție împotriva tensiunii de alimentare, cum ar fi aplicarea unui

dispositiv de curent rezidual (RCD). Folosirea RCD micșorează riscul de electrocutare.

ATENTIE! Avertismente generale cu privire la siguranța folosirii uneltei.

Siguranță personală:

a) Acest echipament nu este destinat utilizării de către persoane (inclusiv copii) cu abilități fizice reduse, senzoriale sau mentale, sau de persoane care nu au experiență sau nu cunosc echipamentul, cu excepția cazului în care are loc sub supraveghere sau în conformitate cu instrucția de folosire a echipamentului, de către o persoană responsabilă pentru siguranța lor.
b) Trebuie să fiti atent, să aveți grijă ce faceți și să păstrați bun simț în timpul folosirii uneltei electrice. Nu folosiți unealta electrică, când sunteți obosiți sau sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu unelata electrică poate cauza vătămări personale grave.
c) Folosiți echipament de protecție. Purtați întotdeauna ochelari de protecție. Folosind echipamentul de protecție cum ar fi masca de praf, pantofi cu anti-alunecare, caști sau protecție auditivă, mișsorațiriscul de vătămare.
d) Evitați pornirea accidentală. Înainte de conectarea la sursa de alimentare și/sau înainte de conectarea bateriei și înainte de ridicarea sau mutarea uneltei asigurațivă că comutatorul uneltei electrice este în poziția oprită. Mutarea uneltei electrice cu degetul pe comutator sau conectarea uneltei electrice la rețeaua de alimentare în poziția pornită poate provoca un accident.
e) Înainte de pornirea uneltei electrice îndepăratați toate uneltele din apropiere. Lăsarea de unelte pe părțile de mișcare ale unelteielectrice poate ducela vătămăricorporale.
f) Nu vă aplecați prea mult. Trebuie să stați sigur și să mențineți echilibrul. Acest lucru va permite un control mai bun asupra uneltei electrice în situații neașteptate.
g) îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Tineți părul strâns, hainele și mănușile departe de părțile în mișcare. Hainele largi, bijuteria sau părul lung se pot agăța de părțile în mișcare.
h) Dacă echipamentul este potrivit pentru conectarea extractorului de praf extern și a colectorului de praf, asigurăti- vă că acestea sunt conectate și folosite corect. Folosirea colectorului de praf poate reduce riscul de pericole legate de prăfuite.
ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.
Utilizarea și îngrijirea uneltei electrice:
a) Nu supraîncărcați unealta electrică. Utilizați o unealtă electrică în funcție de puterea necesară muncii efectuate. Unealta electrică corectă va permite of funcționare maibună și este sigură în cazul însărcinării, pentru care a fost proiectată.
b) Este interzisă utilizarea uneltei electrice dacă comutatorulnu pornește și nu oprește unealta. Fiecare unealtă electrică care nu porneștes sau nu se oprește este periculoasă sitrebuireparată.

c) Deconectați ștecherul de la sursa de alimentare a uneltei electrice și/sau deconectați bateria înainte de orice setare, schimbare de părți sau depozitare. Aceste mijloace de protecție reduc riscul unei porniri accidentale a uneltei electrice.
d) Unealta electrică nefolosită trebuie depozitată departe de copii și nu trebuie împrumutată persoanelor care nu cunosc unealta electrică sau care nu au citit această instrucție de folosire a uneltei electrice. Unelata electrică este periculoasă când este folosită de o persoană fără experiență.
e) Unelata electrică trebuie bine întreținută. Trebuie controlată alinierea sau bruierea pieselor în mișcare, ruperea pieselor și alți factori care pot avea influență la funcționarea uneltei electrice. Dacă găsim o deteriorare, unealta electrică înaintea folosirii trebuie reparată. Cauza multor accidente este întreținerea necorespunzătoare a uneltei electrica.
f) Uneltele de tăiere trebuie să fie ascuțite și curate. Întreținerea părților ascuțite ale uneltelor de tăiere reduce riscul de blocare în materialși ușurează folosirea.
g) Unealta electrică, echipamentul, uneltele de lucru, etc. trebuiec folosite în conformitate cu această instrucție, ținând cont de tipul și concondițiile de lucru. Utilizarea uneltei electrice în alt mod decât este destinația, poate duce la situații periculoase.
h) La temperaturi scăzute, sau după o perioadă îndelungată de nefolosire, este recomandată pornirea uneltei electrice fără sarcină pentru câteva minute pentru a distribui corect unsoarea în mecanismul de transmisie.
i) Pentru curățirea uneltei electrice folosiți o cârpă moale, umedă (nu udă) și săpun. Nu folosiți benzină, diluanți sau alte mijloace care pot deteriora echipamentul.
j) Unealta electrică trebuie depozitată/transportată numai după ce ne-am asigurat că toate elementele în mișcare sunt blocate și asigurate cu ajutorul elementelor originale destinate blocării.
k) Unealta electrică trebuie păstrată într-un loc uscat, asigurat împotriva prafului și a umezelii.
I) Transportul uneltei electric trebuie să albă loc în ambalajul original, asigurat împotriva deteriorărilor mecanice.

ATENTIE! Avertismente generale cu privire la folosirea în siguranță a uneltei.

Repararea:

a) Reparații în garanție și postgaranție ale uneltelor dumneavoastră electrice sunt efectuate de Service-ul PROFIX, ceea ce garantează calitatea cea mai ridicată a reparațiilor și utilizarea de piese originale de schimb.

ATENTIE! CIOCAN ROTOPERCUTOR, avertizări referitoare la siguranță – Siguranța personală:

a) Utilizați protectie auditivă în timpul utilizării ciocanul. Expunerea îndelungată la zgomot poate duce la pierderea auzului.
b) în timpul lucrului, când este posibil, ca unealta să nimerească cabluri electrice ascunse sau propriul cablu de alimentare, unealta electrică trebuie ținută de părțile izolate ale mânerelor. Contactul cu cablul rețelei de alimentare

aflate sub tensiune poate cauza transmiterea tensiunii pe părțile metalice ale uneltei electrice, fapt ce poate cauza electrocutarea.

c) Utilizați instrumente adecvate de localizare a cablurilor ascunse de alimentare sau cereți ajutor de la instituțiile municipale. Contactul cu cablurile aflate sub tensiune poate cauza apariția incendiului sau electrocutarea. Deteriorarea țevii de gaz poate cauza explozie. Perforarea conductei de apă și canalizare poate cauza pagube materiale sau electrocutare.
d) Nu prelucrați materiale care conțin azbest. Azbestul este considerat a fi cancerigen.
e) Locul de muncă trebuie păstrat curat. Amestecul de materiale este foarte periculos. Pulberile de metal ușor se pot aprinde sau exploda.
f) Asigurați elementul prelucrat. Asigurațivă că toate elementele de fixare sunt bine strânse și verificați să nu fie prea mari distanțe. Fixarea elementului prelucrat în echipamentul de fixare sau menghină este mai sigur decât ținerea elementului cu mâna.
g) Unealta trebuie folosită cu mânerul suplimentar livrat cu unealta. Pierderea controlului poate cauza vătămări corporale ale operatorului.
h) Unealta electrică în timpul utilizării trebuie ținută cu ambele mâini de mânerul principal și suplimentar, menținând o poziție stabilă. Utilizarea uneltei electrice este mai sigură dacă este ținută cu ambele mâini.
i) Opriți imediat unealta electrică, dacă se blochează unelata folosită. Fiți pregătiți pentru vibrații puternice, care pot duce la recul. Unealta utilizată se blochează când: unealta electrică este supraînsărcinată, sau când se îndoale în element.
j) Deconectați imediat unealta de la rețeaua electrică în timpul pauzei, în timpul înlocuirii capetelor, întreținerii, curățirii sau reglării. Înainte de așezarea uneltei electrice pe banc, așteptați până unelata se oprește. Unelata folosită se poate bloca și duce la pierderea controlului asupra acesteia.
k) Este interzisă utilizarea uneltei electrice cu cablul electric deteriorat. Nu atingeți cablul deteriorat; în cazul deteriorării cablului în timpul utilizării, deconectaț ștecherul din priză. Cablurile deteriorate măresc riscul de electrocutare.
1) Dacă cablul de alimentare al uneltei electrice este deteriorat, acesta trebuie înlocuit cu un cablu de alimentare accesibil în rețeaua de service.

DESTINAREA ŞI STRUCTURA CIOCANULUI ROTOPERCUTOR :

Ciocanul rotopercutor cu dotarea corespunzătoare SDS-max este destinat pentru efectuarea de orificii cu percuție și pentru dăltuirea de beton, cărămizi, pietre și materiale de constructie similare.

Se interzice categoric utilizarea aparatului înorice alt scop.

Ciocanul rotopercutor este pus în funcțiune de un motor monofazat cu perii amplasat vertical și este dotat cu un sistem de amortizare vibrații.

Aparatul nu este adaptat pentru lucrări de lungă durată în condiții grele. Nu trebuie să-I folosiți pentru a efectua lucrări care necesită utilizarea unei unelte profesionale.

Fiecare utilizare a uneltei electrice neconformă cu destinarea acesteia, așa cum a fost indicată mai sus, este interzisă și atrage după sine pierderea garanției precum și privarea de răspundere a producătorului pentru pagubele apărute în urma acestor.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

Utilizarea corespunzătoare a uneltei electrice se referă de asemenea și la întreținerea, depozitarea, transportul și reparațiile aparatului.

Unealta electrică poate fi reparată doar în punctele de service mentionate de producător. Aparatele alimentate la rețea trebuie să fie reparate doar de persoane calificate în acest sens.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită construcției și proiectării, putem întâlni următoarele pericole:

• Atingerea uneltei lucru în funcțiune în timpul operării cu mâna sau îmbrăcămintea operatorului, cablul de alimentare.
• Arsurile la schimbarea uneltei de lucru. (În timpul operării unealta de lucru se încălzește foarte tare, pentru a evita arsurile la schimbarea acesteia trebuie să folosiți mănuși de protectie).
• Reculul obiectului prelucrat sau al unei părți din obiectul prelucrat.
• Îndoirea/ruperea uneltei de lucru.

■ Set de livrare

• Ciocan rotativ - 1 buc.
- Mâner auxiliar - 1 buc.
- Cutie de transport - 1 buc.
- Instructiuni de utilizare - 1 buc.
- Fişă de garanție - 1 buc.

■ Elementele uneltei

Numerotarea elementelor unelteieste prezentată în figura aflată pe pagina 2 a acestei instrucții de folosire (vezi fig. A):

1. Suport unelte SDS-max
2. Carcasă antipraf
3. Bucşă de închidere
4. Limitator adâncime de găurire
5. Comutator mod de lucru găurire cu percuție/ dăltuire
6. Dop găurire pentru gresarea transmisiei
7. Sistem integrat de amortizare a vibrațiilor:
8. Mâner principal cu strat antiderapant
9. Buton de pornire/oprire
10. Indicator cu diodă pentru pornirea alimentării (verde)
11. Indicator cu diodă uzură perii (roșu)
12. Ajustarea turației
13. Cablu de alimentare
14. Mâner auxiliar

DATE TEHNICE:

Tensiunea de alimentare		220 V-240 V
Frecvența de alimentare		50 Hz
Puterea		1350 W
Viteza de rotire		r_b=250-500/min
Număr percuții / energie percuție		1900-3000/ min^1/2-14J
Mâner unealtă		SDS-max
Diametrul optim/maxim de găurire în beton.	burghiu	22mm/48 mm
	burghiu coroană	40mm/120 mm
Greutatea (fără accesorii)		7,4 kg
Clasa echipamentului		II

Nivelul presiunii acustice LpA		- turație percuție	94 dB(A)
		- dăltuire	96,44 dB(A)
Nivelul puterii acustice LwA		- turație percuție	105 dB(A)
		- dăltuire	107,44 dB(A)
Nivelul de vibrare conform normie:			EN 60745-1
Suport principal	- găurire în beton		a_h(HDI) 12,61 m/s ^2
	- dăltuire		a_h(Citeq) 14,80 m/s ^2
Suport auxiliary	-găurire în beton		a_h(HDI) 6,844 m/s ^2
	- dăltuire		a_h(Citeq) 8,495 m/s ^2
Incertitudine			1,5 m/s ^2

Nivelul menționat de vibrații este reprezentativ pentru utilizarea aparatului electric. Dacă aparatul electric va fi utilizat pentru alte scopuri sau cu alte instrumente de lucru precum și dacă nu va fi întreținut corespunzător, nivelul de vibrații ar putea diferi de cel indicat. Motivele indicate mai sus pot duce la sporirea nivelului de expunere la vibrații pe toată durata timpului de funcționare.

Trebuie să introduceți mijloace adiționale de siguranță, care au scopul de a proteja operatorul de efectele de expunere la vibrații, de ex.: Întreținere aparat electric și instrumente de lucru, asigurarea temperaturii corespunzătoare a mâinilor, stabilirea ordinii operațiilor de muncă.

ÎNAINTE DE UTILIZARE:

1. Asigurați-vă că sursa de alimentare are parametrii ce corespund parametrilor aparatului indicați pe plăcuța nominală.
2. Asigurați-vă că ați lăsat comutatorul pornire/oprire (9) al aparatului la poziția oprit.
3. Trebuie să folosiți mereu mânerul auxiliar (14). Prinderea sigură a uneltei cu ambele mâini reduce riscul de accidentare la locul de muncă. Pentru a monta mânerul auxiliar prindeți clema mânerului pe mandrină și blocați prin strângere în direcția acelor de ceas. Introduceți limitatorul adâncimii de găurire (4) în orificiul din mânerul auxiliar și blocați înfiletați mânerul auxiliar.

Pentru a avea o poziție de lucru stabilă și neobositoare, puteți roti mânerul auxiliar. După ce ați strâns mânerul în direcția opusă direcției acelor de ceas, trebuie să rotiți mânerul auxiliar la poziția dorită și să strângeți din nou mânerul pentru a-l fixa.

1. În cazul în care lucrați cu un prelungitor trebuie să vă asigurați că parametrii prelungitorului, sectiunile conductorilor, corespund parametrilor aparatului. Recomandăm folosirea prelungitoarelor cât mai scurte. Prelungitorul trebuie să fie desfășurat în întregime.

ÎN TIMPUL LUCRULUI:

■ Selectare burghiu

Pentru forarea cu percuție în betoni, cărămidă, piatră și pentru prelucrarea cu daltă sunt necesare unelte SDS-max, care trebuie introduse în mânerul pentru unelte SDS-max (1).

■ Schimbare unelte

Folosiți mânerul pentru unelte SDS-max pentru a schimba ușor și confortabil uneltele de lucru fără a utiliza alte unelte.

Datorită proprietăților sistemice unealta de lucru SDS-max are libertate de mișcare. De aceea la mișcare în gol are loc aceasta se mișcă. Acest lucru nu are niciun impact asupra exactității orificiului de găurit, deoarece burghiul se centrează automat în timpul efectuării găurii.

Protectția antipraf (2) protejează într-o măsură mică intrarea prafului în mandrină în timpul lucrului. Trebuie să aveți grijă în timpul montajului să nu deteriorați protectția antipraf (2).

Protectia antipraf deteriorată trebuie înlocuită imediat. Vă recomandăm să comandați efectuarea acestei operații în punctul de service.

■ Introducere unealtă de lucru SDS-max (vezi fig.B, p.2)

• Capătul uneltei montate trebuie curățat și uns ușor. Se recomandă utilizarea unei unsori de litiu.
• Deplasați bucșa de blocare (3) maxim în spate și țineți în această poziție.
• Dispositivele trebuie introduse în mânerul pentru unelte și rotiți până ce simții rezistență.
• Deblocati bucşa.
  • Blocarea trebuie controlată prin tragere de unealtă.

■ Demontarea accesoriiului cu sistem de prindere SDS-ma(fig. C)

ATENTIE: Imediat după ce ați terminat de lucrat uneltele de lucru pot fi fierbinți. Trebuie să evitați contactul direct cu acestea și să folosiți mănuși de protecție corespunzătoare.

• Împingeti spre spate manşonul de blocare (3) și extragetii accesoriiul.
• Uneltele de lucru trebuie curățate după ce le scoateți.

■Setarea adâncimii de găurire

Folosiți limitatorul de adâncime (4) pentru a seta adâncimea de găurire. Scoateți limitatorul de adâncime atât de departe încât distanța dintre capătul burghiului și capătul limitatorului de adâncime să fie egală cu adâncimea dorită de găurire.

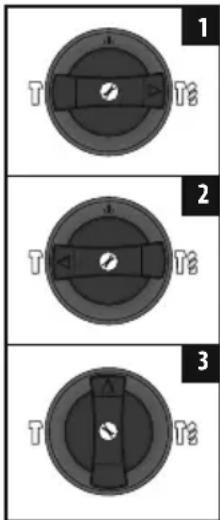

■ Schimbarea modului de lucru

ATENTIE: Schimbarea modului de lucru poate fi efectuată doar atunci când unealta electrică este oprită! în caz contrar puteți strica unealta electrică.

Folosiți comutatorul modului de lucru (5) pentru a seta modul de funcționare a uneltei electrice. Pentru a schimba modul de lucru trebuie să setați comutatorul modului de lucru la poziția dorită până ce auziți sunetul specific al clemei.

Găurire cu percuție (des.1):

Setați comutatorul (5) la simbolul-76.

Dăltuire (blocadă rotație) (des.2):

Setați comutatorul (5) la simbolul 7.

La poziția «Dăltuire» în momentul în care porniți aparatul, numărul de loviri crește automat; datorită acestui lucru unealta funcționează cu putere sporită.

În cazul în care începeti să lucrați la temperaturi scăzute, unealta electrică va atinge randamentul plin de percuție de-abia după scurgerea unui anumit timp.

Schimbare poziție daltă (des.3):

Introduceți dalta în mandrina pentru unelte.

Comutatorul modului de lucru (5) trebuie rotit la poziția 0 ,

Rotiți mandrina pentru unelte și așezați dalta în poziția dorită de lucru.

Comutatorul modului de lucru (5) trebuie așezat la poziția «Dăltuire».

Astfel veți bloca mânerul uneltei la poziția dorită.

În timpul dăltuirii comutatorul modului de lucru (5) trebuie să rămână mereu la poziția «Dăltuire».

■ Pornire/Oprire

• Pentru a porni unealta electrică apăsați întrerupătorul (9) și ținați-l apăsat.
• Pentru a opri unealta electricăm întrerupătorul (9) trebuie eliberat.

■ Cuplajul de siguranță cu fricțiune

În cazul în care unealta s-a blocat, se întrerupe transmisia de putere la axul ciocanului. Unealta electrică trebuie ținută mereu, datorită forțelor care sunt implicate, ferm cu ambele mâini și să aveți o poziție fermă de lucru.

În cazul în care unealta electrică s-a blocat, trebuie să o opriți și să dati drumul la unealta de lucru. Atunci când porniți ciocanul blocat apare un recul puternic.

■ Indicatii referitoare la lucru

Atunci când lucrați cu unealta este necesară o apăsare moderată. Apăsarea puternică nu sporește eficacitatea de muncă, ci eventual scurtează durata de viață a uneltei.

În cazul orificiilor adânci la anumite intervale de timp trebuie să scoateți burghiul din orificiu pentru a îndepărta resturile de piatră.

■ Indicatoarele cu diodă

Indicatorul cu diodă verde pentru aprindere (10) se aprinde atunci când aparatul este conectat la rețeaua de curent. În cazul în care indicatorul se aprinde dar aparatul nu pornește este posibil ca periile de cărbune să fie uzate sau circuitul electric ori motorul pot fi deteriorate.

În cazul în care indicatorul de pornire a alimentării (10) nu se aprinde și aparatul nu pornește este posibil ca butonul de pornire sau cablul de alimentare să fie defecte.

În cazul în care dioda roșie pentru indicatorul uzură a periilor (11) se aprinde atunci când periile de cărbune se apropie de uzură indicând faptul că aparatul trebuie reparat. După aproximativ 8 ore de funcționare otorul se oprește automat.

ATENTIE! Schimbarea periilor de cărbune trebuie efectuată doar de

câtre un electrician autorizat.

- în cazul în care unealta electrică nu funcționează în continuare, cu toate că este conectată la curent, trebuie să o trimiteți la servis pe adresa indicată în fișa de garanție.

DEPOZITAREA ŞI ÎNTRETINEREA:

Unealta trebuie depozitat într-un loc uscat, nu la îndemâna copiilor, trebuie menținută curată, protejată de umezeală și praf. Condițiile de depozitare trebuiec să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

ATENTIE! Înainte de a efectua operațiile de ajustare, operare tehnică sau de întreținere, scoateți ștecherul uneltei din priza de rețea.

Piesele externe din plastic pot fi curățate doar cu o pânză umedă și cu un detergent delicat.

ATENTIE: Nu folositi NICIODATA substanțe diluante.

După ce ați forat în beton, într-un mediu cu mult praf se recomandă suflarea cu aer comprimat (cu presiunea de maxim 0,3 MPa) pe orificiile de aerisire și mânerul uneltei. Acest lucru previne deteriorarea rulmenților, îndepărtează praful care blochează accesul de aer care răcește motorul.

Operarea tehnică include de asemenea schimbarea la anumite intervale a unsorii în mecanismul de transmisie.

Mentenanța tehnică include, de asemenea, schimbarea periodică a lubrifiantului în mecanismul de transmisie.

Lubrifiantul trebuie înlocuit după fiecare 40-50 ore de muncă. Primul semn de uzură este slăbirea percuției.

Lubrifiantul trebuie schimbat doar într-un service specializat sau de către o persoană calificată pentru a evita pericolul de defectare a uneltei.

ATENTIE: Unsoarea uzată trebuie transmisă unităților autorizate pentru reciclare.

Petele eventuale cu unsoare trebuie neutralizate prin presărarea petei cu absorbant pentru îndepărtarea de unsoare sau prin ștergerea cu un material de curățare, de ex. pânză. Resturile sub forma de absorbant sau pânze murdare, care apar după neutralizarea mizeriei trebuie transmise unităților autorizate care se ocupă de gestionarea deșeurilor periculoase.

TRANSPORT:

Bormașina cu percuție poate fi transportată și depozitată în valiza de transport, care o protejează de umiditate, intrarea prafului și a obiectelor de dimensiuni mici și de aceea trebuie să acoperiți orificiile de ventilație. Elementele mici care infiltrează carcasa pot duce la distrugerea motorului.

DEFECTIUNITIPICE ŞIİNDEPÄRTAREAACESTORA:

Aparatul nu funcționează:

- verificați cablul de alimentare pentru a observa dacă este cuplat corespunzător și verificați siguranțele,

■ Indicator mod de așteptare

În cazul în care ștecherul cablului de alimentare este în priză, indicatorul tensiunii de rețea (10) trebuie să fie aprins. În cazul în care unealta electrică – cu toate că indicatorul tensiunii de rețea luminează – nu poate fi pornită, trebuie să o trimiteti la unul dintre punctele de service. Adresele sunt indicate în fișa de garanție.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdicția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PICTOGRAME:

Explicațiile imaginilor de pe tabelul nominal și de pe etichetele informative.

«Înainte de cuplare și de a începe operarea trebuie să citiți prezenta instrucțiune»

— «Folositi intotdeauna ochelari de protectie»

— «Folosiți mijloace de protecție auditivă»

— «Folositi întotdeauna măști de praf»

Politica firmei PROFIX este aceea de perfectionare continuă a produselor sale și de aceea firma își rezervă dreptul de modificare a specificației produsului fără înștiințarea anterioară. Imaginile indicate în instrucțiunile de utilizare sunt doar exemple și se pot diferi puțin de aspectul real al dispozitivului achiziționat.

Prezenta instrucțiune este protejată prin dreptul de autor. Copierea/înmulțirea fără acordul în scris al firmei PROFIX Sp. z o.o. este interzisă.

PRIEŠ RADEDANT DARBA SUSIPAŽINKITE SU INSTRUKCIJA.

(RO) Persoana împuternicită pentru pregătirea documentației tehnice:

(LV) Persona atbildiga par tehniskas dokumentacijas sagatavošanu:

(RO) 2006/42/CE (JO L 157, 9.6.2006, p. 24-86); 2014/30/UE (JO L 96, 29.3.2014, p. 79-106); 2011/65/UE a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice;

(RO) și au fost produse conform normelor:
