MANUAL DE UTILIZARE MX-25306 Maxwell
Acest aparat este făcut conform standardul IEC1010 (cerințele standard de siguranță al Comisiei Internaționale de Electrotechnică). Vă rugăm înainte de utilizare citiți următoarele norme de siguranță:
instrumentul la valori mai mari de 1000VDC sau 750VAC.
Vă rugăm să verificați legarea la pământ, conexiunea și izolația, atunci când măsurați tensiune mai mare de 36VDC sau 25VAC pentru a evita șocul electric.
conectate în timp ce schimbați funcție sau domeniu de măsurare.
dvs. trebuie să fiti precaut pentru siguranța personală.
conectați mai mult de 20A la intrare.
TRĂSĂTURI GENERALE
| 1999 (3 1⁄2) cifre, cu indicare automată de polaritate | |
| Transformare A/D integrală duală | |
| cca. 3 / sec | |
| Cifra cea mai mare indică: „OL” | |
| lucru | (0 ~ 40) °C, umiditate relativă: <80% |
| Greutatecca. 400g |
| Acuratețe | ±( 1% x valoare citită + cifră) |
| (23 ± 5) °C, umiditate relativă: <75% |
INDEX TEHNIC
DCV
| DomeniuAcuratețeRezoluție | ||
| 200mV ±(0,5%+3) 100μV | ||
| 2V ±(0,5%+3) 1mV | ||
| 20V ±(0,5%+3) | 10mV | |
| 200V | ±(0,5%+3) | 100mV |
| 1000V | ±(1,0%+5) | 1V |
| Valoare vârf 250V DC sau AC 200mV, Valoare vârf 1000V DC sau AC |
ACV
| DomeniuAcuratețeRezoluție | ||
| 200mV ±(1,2%+3) 100μV | ||
| 2V ±(0,8%+5) 1mV | ||
| 20V ±(0,8%+5) | 10mV | |
| 200V | ±(0,8%+5) | 100mV |
| 750V | ±(1,2%+5) | 1V |
| Valoare vârf 250V DC sau AC 200mV, Valoare vârf 1000V DC sau AC | |
| 40~400Hz la domeniul sub 200V, 40~100Hz la domeniul 750V |
DCA
| DomeniuAcuratețe | Rezoluție | |
| 2mA | ± (0,8%+3) | 1μA |
| 20mA ± (0,8%+3) | 10μA | |
| 200mA ± (1,2%+4) | 100μA | |
| 20A | ± (2,0%+5) | 10A |
| maxim | 20A (nu mai mult de 10 secunde) |
| Fuzibi 0.2A / 250V la domeniul sub 200mA fuzibil 12A / 250V la domeniul 20A |
ACA
| 2mA ±(1,0%+5) 1μA | ||
| 20mA ±(1,0%+5) 10μA | ||
| 200mA ±(2,0%+5) 100μA | ||
| 20A ±(3,0%+10) 10A |
| 20A (nu mai mult de 10 secunde) | |
| Fuzibil 0.2A / 250V la domeniul sub 200mA fuzibil 12A / 250V la domeniul 20A | |
| 40~200 Hz |
Capacitate
| DomeniuAcuratețeRezoluție | ||
| 20nF ±(2,5%+20) 10pF | ||
| 200nF | ±(2,5%+20) 100pF | |
| 2μF ±(2,5%+20) 1nF | ||
| 20μF ±(2,5%+20) 10nF | ||
| 200μF ±(5,0%+5) 100nF | ||
| Valoare vârf 3kV DC sau AC |
| DomeniuAcuratețeRezoluție | ||
| 200 Ω ±(0,8%+5) 0.1 Ω | ||
| 2k Ω ±(0,8%+3) 1 Ω | ||
| 20k Ω ±(0,8%+3) | 10 Ω | |
| 200k Ω | ±(0,8%+3) | 100 Ω |
| 2M Ω | ±(0,8%+3) | 1k Ω |
| 20M Ω | ±(1,0%+15) | 10k Ω |
| 200M Ω | ±[1,0%(reading-10)+20] | 1M Ω |
| Mai puțin de 3V | |
| Valoare vârf 250V DC sau AC |
| DomeniuAcuratețeRezoluție | ||
| 2mH ±(2,5%+20) 1uH | ||
| 20mH ±(2,5%+20) | 10uH | |
| 200mH | ±(2,5%+20) | 100uH |
| 2H | ±(2,5%+20) | 1mH |
| 20H ±(2,5%+20) | 10mH | |
| Valoare vârf 3kV DC sau AC |
| Domeniu | Acuratețe | Rezoluție |
| (-40 ~ 1000) °C | ±(1,0%+4)<400 °C±(1,5%+15)>=400°C | 1 °C |
Frekvencia
| DomeniuAcuratețeRezoluție | |
| 2kHz ±(0,5%+4) 1Hz | |
| 20kHz ±(0,5%+4) 10Hz | |
| 200kHz ±(0,5%+4) 100Hz | |
| 2000kHz ±(0,5%+4) 1kHz | |
| 20MHz ±(0,5%+4) 10kHz | |
| intrare | >3,5 V |
| Valoare de vârf 250V DC sau AC ( mai puțin de10 secunde) |
| hFE NPN sau PNP 0 ~ | 1000 |

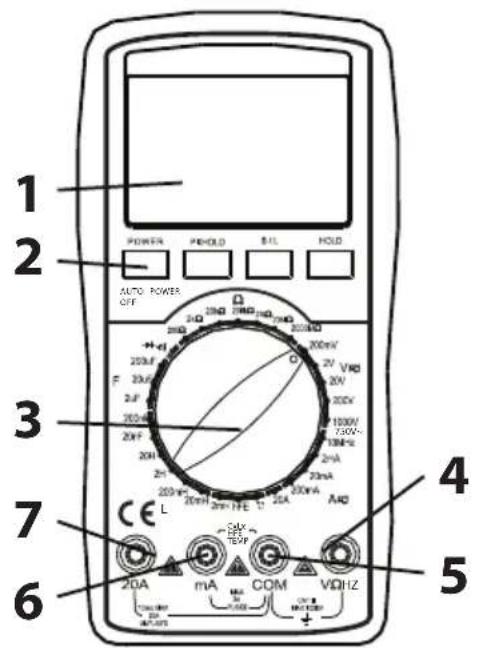

TABLOU DE BORD
de măsură
acest buton valoarea măsurată rămâne afişat și după măsurare. Dacă vreți să comutați la modul normal apăsați din nou acest buton și indicatorul „PH” dispare.
fundal care după 5 secunde dispare automat.
„COM" iar cel roşu la V/Hz.
nu cunoașteți nivelul tensiuinii atunci alegeți domeniul cel mai mare și micșorați-l pas cu pas până primiți afișarea cea mai potrivită.
functie DC/AC.
cu vârful cablului de măsurat atingeți punctele dorite de măsurat.
„COM“ iar cel roşu la „mA“ sau la „20A“.
nu cunoașteți nivelul curentului atunci alegeți domeniul cel mai mare și micșorați-l pas cu pas până primiți afişarea cea mai potrivită.
functie DC/AC.
circuitul ce va fi măsurat, afișajul LCD indică valoarea măsurată.
„COM“ iar cel roşu la V/Hz/Ω.
rezistență și atingeți cablurile de măsură la terminalele rezistorului.
„°C” apoi așezați capătul negru al termocuplei în borna „mA” și cel roșu la „COM”. Partea sesizoare a termocuplei așezați pe sau în obiect pe care vreți să măsurăți. După aceasta valoarea măsurată citiți de pe afișaj în grade celsius.
conectați cablurile de măsurat la bornele „mA” și „COM”.
terminalele condensatorului. Fiți atent la polaritate: „COM“: negativ(negru) și „mA“: pozitiv(roșu).
„COM" și la V/Ω/Hz.
frecvență și conectați cablul de măsurat la sursa de semnal.
Aşezați adaptorul la bornele „mA” și la „COM” cu atenție la polaritate: „COM” este negativ iar „mA” este pozitiv.
apoi aşezati picioarele la contactele potrivite din contactorul suplimentar.
conectați cablurile de măsurat la bornele „mA” și „COM”.
picioarele bobinei.
la V/Ω/Hz ( cel roşu este anodul).
Conectați cablurile în paralel cu dioda cel roșu la anod iar cel negru la catod. Valoarea citită va fi tensiunea aproximativă de deschidere al diodei.
Atingeți vârfurile cablurilor de măsură la circuitul dorit să testați și dacă auziți semnal sonor atunci rezistența între cele două puncte este mai mică de 70Ω (±20)
valoarea de vârf, apăsați din nou butonul dacă vreți să părăsiți această funcție.
minute atunci se va opri automat și intră în stare de așteptare. Apăsați butonul „POWER” de două ori ca să porniți aparatul.
fundal. După 5 secunde iluminarea se va opri automat.
ÎNTRETINERE
instrumentului la apă, praf și şoc mecanic.
temperatură ridicată, umiditate relativă ridicată, inflamabil sau puternic magnetic.
detergent senzitiv, este interzis utilizarea solventilor tari, de ex. alcool.
vă rugăm, scoateți bateriile să evitați astfel eventual deteriorarea provocată de scurgerea bateriilor.
Dacă apare
acest indicator pe afişaj atunci schimbați bateriile.
bateriei și scoateți suportul bateriilor.
nou. Sfătuim ca la utilizare de lungă durată să folosiți baterii alcaline altfel orice baterie de 9V este potrivită.
capacul.
DEPANARE
Dacă instrumentul dvs. nu funcționează corect atunci cu metodele de mai jos puteți rezolva problemele generale. Dacă aceste metode nu funcționează vă rugăm luați legătura cu centrul de depanare.
| StareSoluția | |
| Pe afișaj nu apare nimic | modul corespunzător |
| Apare indicatorul | |
| Nu este intrare de curent sau de temperatură | |
| Valoare mare de eroare | |
