MANUAL DE UTILIZARE ZRB36ND8 ZANUSSI

Inainte de instalarea si folosirea aparatului cititi atent acest manual de instructiuni de folosire. Contine masuri de siguranta, informatii si idei. Daca aparatul este folosit conform acestor instructiuni, va functiona corect si va va aduce cele mai mari satisfactii.

Simbolurile de mai jos va ajuta sa gasiti mai usor ceea ce va intereseaza:

Masuri de siguranta

Atentionarile si informatiile la acest simbol va vor servi pentru siguranta dumneavoastra si a aparatului.

Sugestii, informatii utile

Informatii privind mediul

Idei

La acest simbol puteti gasi idei referitor la modul de pastrare a alimentelor.

Simbolul de pe produs sau de pe ambalaj indică faptul că produsul nu trebuie aruncat împreună cu gunoiul menajer. Trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că ați eliminat în mod corect produsul, ajutați la evitarea potențialelor consecințe negative pentru mediul înconjurător și pentru sănătatea persoanelor, consecințe care ar putea deriva din aruncarea necorespunzătoare a acestui produs. Pentru mai multe informații detaliate despre reciclarea acestui produs, vă rugăm să contactați biroul local, serviciul pentru eliminarea deșeurilor sau magazinul de la care l-ați achiziționat.

Cuprins

Informatii importante de siguranta....44

Masuri generale de siguranta ....44

Precautii pentru siguranta copiilor ....44

Precautii de siguranta pentru instalare ....44

Precautii de siguranta pentru izobutane....44

Instructiuni pentru utilizator....45

Informatii generale....45

Descrierea aparatului, parti principale....45

Panou de control 46

Manevrarea aparatului 46

Punerea in functiune 46

Controlul temperaturii, setarea 46

Modul de utilizare al frigiderului ....46

Stocarea in frigider....46

Timpul si temperatura de pastrare a alimentelor ....47

Modul de utilizare al congelatorului ....47

Congelarea....47

Pastrarea alimentelor in frigider 47

Modul de preparare a cuburilor de gheata .....47

Cum se poate economisi energie....48

Aparatul si mediul inconjurator ....48

Intretinere ....48

Dezghetarea 48

Curatarea periodica 49

Cind frigiderul nu este folosit ....49

Defecte....49

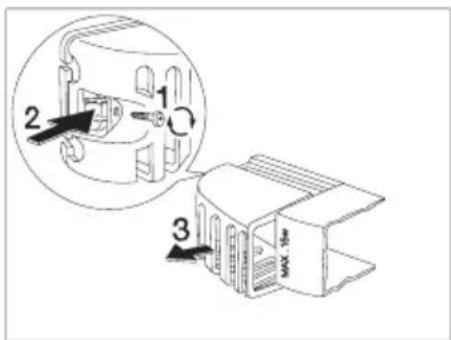

Modul de inlocuire a becului....49

Daca ceva nu functioneaza 49

Instructiuni pentru instalator....51

Date tehnice 51

Instalarea aparatului ....51

Transportul, dezambalarea ....51

Curatarea 51

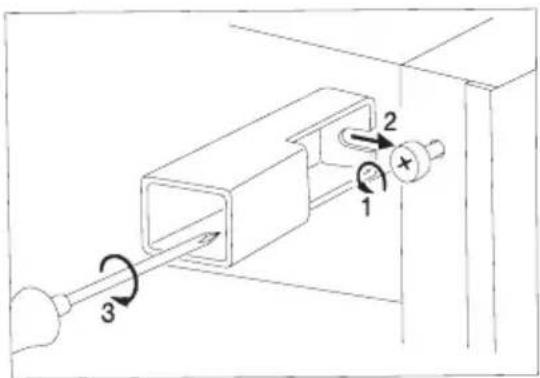

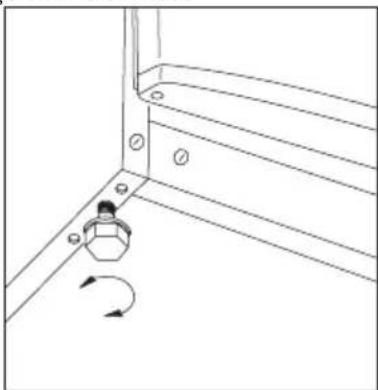

Asezarea 51

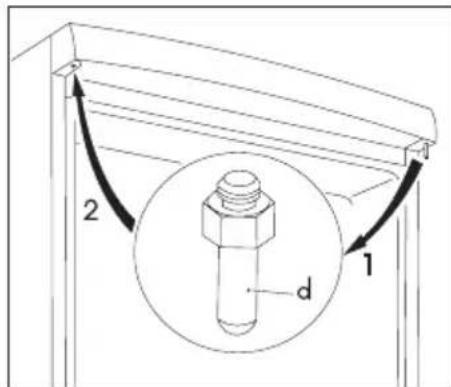

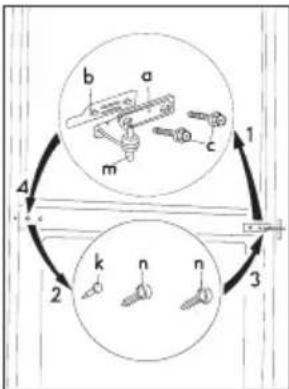

Schimbarea directiei de deschidere a usii....52

Conexiunea electrica....53

Harta cu timpii de pastrare a alimentelor (1)....54

Harta cu timpii de pastrare a alimentelor (2)....55

Garantie si service....55

Conditii de garantie....55

Service si piese de schimb 55

Grupul Electrolux este cel mai mare producator mondial de echipamente electrice si cu gaz pentru bucatarie, pentru curatire si pentru gradina si padure. Peste 55 milioane de produse ale Grupului Electrolux (precum frigidere, masini de gatif, masini de spalat, aspiratoare, fierastraie cu lant si aparate de turis iarba) se vand in fiecare an, atingand o valoare de aprox. 14 miliarde USD in peste 150 de tari din toata lumea.

• Pastrati aceste instructiuni, care trebuie sa ramana impreuna cu aparatul la mutare sau la schimbarea proprietarului.
• Acest aparat este proiectat pentru pastrarea alimentelor, numai pentru uz casnic in conformitate cu aceste instructiuni.
  Lucrarile de service si reparatii, inclusiv repararea si schimbarea cablului electric, trebuie executate de companii specializate, care sunt calificate sa execute reparatii si sunt autorizate de fabricant. Accesoriiile furnizate de acestia trebuie utilizate numai pentru reparatii. In caz contrar, aparatul poate fi deteriorat sau pot fi provocate alte deteriorari sau chiar raniri.
• Aparatul este scos din circuitul electric numai atunci cand stecherul este scos din priza. Inainte de a efectua operatiile de curatare sau intretinere scoateti-l intotdeauna din priza (nu trageti de cablu). Daca accesul la priza este dificil, scoateti aparatul din funciune oprind curentul.
  Cablul de alimentare electrica nu trebuie prelungit.
• Asigurati-va ca, in nici un caz, cablul de alimentare electrica nu este strivit sau deteriorat de spatele frigiderului/congelatorului.

- Un cablu electric deteriorat se poate supraincalzi si lua foc.

- Nu plasati articole grele sau frigiderul/congelatorul peste cablul electric.

- Exista riscul unui scurtcircuit sau foc.

- Nu scoateti cablul electric din priza tragand de firul electric in sine, ci de stecher, mai ales cand frigiderul/congelatorul este scos din nisa sau locul unde e plasat.

• Deteriorarile cablul electric pot cauza un scurtcircuit, foc sau soc electric.
• Daca cordonul electric este deteriorat, acesta trebuie inlocuit de un agent de service certificat sau de personal de service specializat.

- Daca priza electrica unde se doreste conectarea cablului electric este larga sau are anumite probleme, nu introduceti cablul electric in ea.

- Exista riscul unui soc electric sau foc.

• Nu trebuie sa puneti aparatul in functiune fara capacul lampii de la sistemul de iluminare interioara.
• La curatare, dezghetare, scoaterea alimentelor congelate sau a tavii pentru gheata nu utilizati obiecte ascutite sau dure, deoarece pot provoca deteriorari ale aparatului.
• Aveti grija sa nu permiteti contactul lichidelor cu butonul de control al temperaturii si cu cutia sistemu-lui de iluminare.
  Gheata si inghetata pot produce imbolnaviri daca sunt mancate imediat dupa scoaterea din compartimentul pentru alimente congelate.
• Dupa dezghetare, alimentele congelate nu trebuie recongelate, ci trebuie folosite cat mai curand posibil.
• Pastrati alimentele congelate preambalate conform instructiunilor fabricantului.
• Nu trebuie sa accelerati dezghetarea cu nici un fel de aparat de incalzire sau substante chimice.
• Nu asezati recipiente fierbinti pe partile din plastic.
• Nu pastrati gaze sau lichide inflamabile in aparat, deoarece pot exploda.
• Nu pastrati bauturile carbogazoase, bauturile sau

fructele imbuteliate in sticle in compartimentul pentru alimente congelate.

- Verificati si curatati evacuarea apei rezultate din topirea ghettoi care este eliminata la dezghetarea periodica. Daca orificiul este obturat, apa rezultate din topirea ghettoi acumulata poate provoca deteriorari.

Precautii pentru siguranta copiilor

• Nu permiteti copiilor sa se joace cu ambalajul aparatului. Foliile din plastic pot cauza sufocarea.
• Numai adultii trebuie sa opereze cu aparatul. Nu permiteti copiilor sa se joace cu partile de control sau cu aparatul.
• Daca renuntati la aparat, scoateti-l din priza, taiati cablul de alimentare (cit mai aproape de aparat posibil) si demontati usa astfel incit copii care se joaca sa nu sufere socuri electrice sau sa se inchida in interiorul aparatului.
• Acest aparat nu trebuie folosit de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau lipsiți de experiență și cunoștințe, cu exceptia cazului în care sunt supravegheați sau li s-au dat instrucțiuni în legătură cu folosirea aparatului, de către o persoană răspunzătoare pentru siguranța lor. Copiii trebuie supravegheați ca să nu se joace cu aparatul.

Precautii de siguranta pentru insta-lare

• Asezati aparatul cu spatele la perete, pentru a evita atingerea partilor fierbinti (compresor, condensator) prevenind astfel arsurile.
• Cind mutati aparatul aveti grija ca acesta sa nu fie in priza.
• Cind pozitionati aparatul aveti grija ca acesta sa nu stea pe cablul de alimentare.

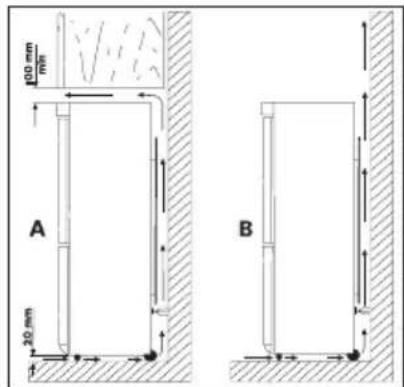

• In jurul aparatului trebuie sa fie o circulatie de aer corespunzatoare, lipsa acesteia ducind la supraincalziri. Pentru a obtine o ventilare suficienta, urmati instructiunile referitoare la instalare.

Precautii de siguranta pentru izobutane

• Agentul frigorific cu care este incarcat aparatul este izobutanul (R 600a) care este inflamabil si explozibil daca se raspindeste pe o suprafata mai mare.
• Nu trebuie sa folositi aparate electrocasnice (ex: mixere, congelatoare de inghetata) care au motoare electrice, in interiorul sau in apropierea deschiderii aparatului.
• Nu trebuie sa folositi aparate de incalzit (ex: uscatoare de par pentru a grabi dezghetarea), sau alte surse de aprindere in interiorul sau in apropierea deschiderii aparatului.
• Pentru eventualitatea in care ar exista scurgeri de agent frigorific, camera in care functioneaza aparatul trebuie sa fie bine aerisita.

Pentru siguranta vietii si a proprietatii dumneavoastra respectati precautiile din aceste instructiuni de folosire, producatorul nefiind responsabil pentru vatamarile si defectiunile aparute in urma nerespectarii lor.

Instructiuni pentru utilizator

Informatii generale

Denumirea oficiala a aparatului este „combinatie frigidercongelator cu doua compresoare si cu congelator plasat in partea inferioara”. Aparatul are doua sisteme separate de racire si doua usi, ceea ce inseamna ca cele doua unitati pot functiona separat.

In consecinta, aparatul corespunde pastrarii alimentelor

congelate si congelate in profunzime, congeland produse in cantitatile date in instructiunile de utilizare la domiciliu si pentru fabricarea ghetto.

Aparatul indeplineste cerintele standardelor, intre diferite limite de temperatura in functie de clasa climatului.

Litera-simbol pentru clasa climatului poate fi gasita pe eticheta de date.

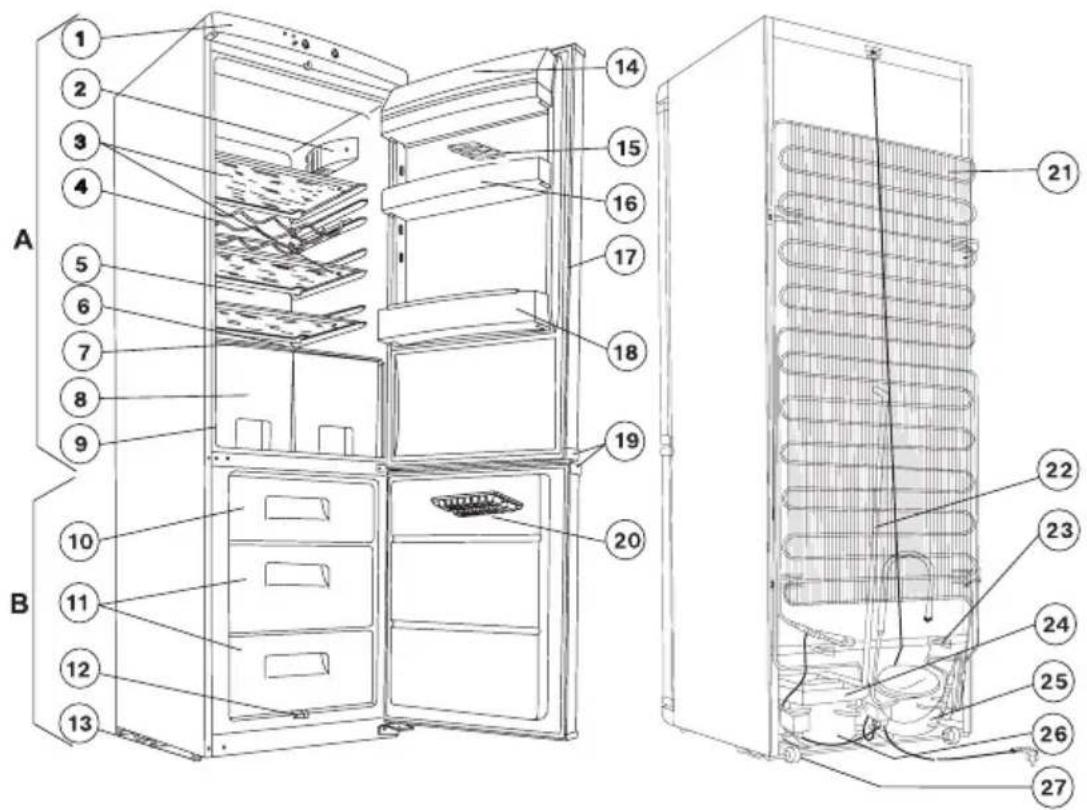

Descrierea aparatului, parti principale

A - Frigiderul

B - Congelatorul

1. Placă superioară

2. Corp de iluminare

3. Rafturi din sticlă

4. Rastel pentru sticle

5. Suprafață de răcire

6. Colector pentru apa rezultată din topire

7. Raft din sticlă

8. Compartimente pentru fructe

9. Plăcuța cu date tehnice

10. Compartiment de congelare

11. Compartiment(e) de depozitare cu cos

12. Drenaj pentru apa rezultată din topire

13. Picion reglabil

14. Capacul compartimentului pentru unt

15. Tavă pentru ouă

16. Raft în uşă

17. Garnitura uşii

18. Raft pentru sticle

19. Mânere

20. Tavă pentru gheata

21. Condensator

22. Evacuare pentru apa rezultată din topire

23. Distantier

24. Tavă pentru vaporizator

25. Compresor pentru congelator

26. Compresor pentru frigider

27. Role

RO

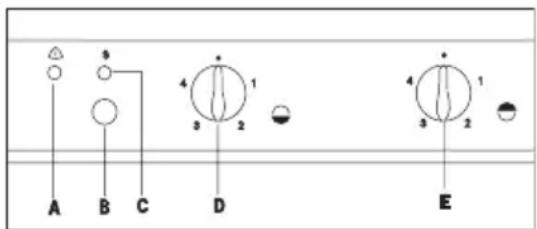

Panou de control

În rama plafonului se găsesc următoarele unități montate sub același capac:

Acesta se aprinde în funcție de temperatura internă a congelatorului.

Se aprinde pentru un timp scurt

• imediat după prima punere în funcțiune
  • la depozitarea alimentelor proaspete

Se aprinde pentru un timp mai lung

- dacă este prea cald în interiorul congelatorului (la depozitarea prea multor alimente proaspete, dacă ușa este deschisă prea mult timp sau dacă aceasta nu se închide bine).

Dacă a intervenit o defectiune în funcționarea congelatorului.

B. Comutatorul pentru congelare rapidă

Dacă butonul este apăsat, compresorul aparatului funcționează neîntrerupt și becul de control galben este aprins în permanență. Referitor la acestea, citiți capitolul "Congelarea".

C. Becul de control galben

Este aprins atunci când este apăsat butonul pentru congelare rapidă. Referitor la acestea, citiți capitolul "Congelarea".

D. Butonul rotativ pentru reglarea temperaturii congelatorului

Servește la reglarea temperaturii congelatorului.

E. Butonul rotativ pentru reglarea temperaturii frigiderului

Servește la reglarea temperaturii frigiderului.

Manevrarea aparatului

Punerea în functiune

Introduceți în priză fișa cablului de alimentare.

Frigiderul

Pentru a începe procesul de răcire, rotiți termostatul ("E") în sens orar. În poziția "0" frigiderul nu este în funcțiune, dar de află sub tensiune.

Congelatorul

Pentru a începe procesul de congelare, rotiți termostatul ("D") în sens orar. Becul de control roșu luminează și se stinge mai târziu, așa cum este descris în capitolul "Instalația de comutare și control", punctul "Becul de control roșu". În poziția "O" congelatorul nu este în funcțiune, dar de află sub tensiune.

Controlul temperaturii, reglarea

Termostatele întrerup funcționarea aparatului automat pentru un timp mai scurt sau mai lung în funcție de setare, iar apoi il repun în funcțiune, asigurând astfel temperatura dorită.

Frigiderul

Pot fi alese câteva trepte diferite de răcire între minim și maxim.

Dacă alegeți o poziție medie (între minim și maxim), temperatura în frigider se va afla, în condiții normale, între 0° și +5°C. Cu cât este setat mai aproape de poziția maximă, cu atât va fi mai intensivă răcirea.

Congelatorul

Dacă selectați o poziție medie, pot fi obținute în congelator temperaturi de până la -18°C, asigurând păstrarea alimentelor pe timp îndelungat.

Temperatura din interiorul aparatului este influențată nu numai de poziția termostatului, ci și de temperatura ambiantă, frecvența deschiderii ușii și cantitatea alimentelor recent depozitate etc.

În poziția maximă - în cazul unei solicitări ridicate, de exemplu în timpul valurilor de căldură - compresorul poate funcționa continuu. Acest lucru nu dăunează aparatului.

Modul de utilizare al frigiderului

Pentru a se obține o răcire adecvată, este necesară circularea aerului în interiorul frigiderului. De aceea, nu acoperiți spațiul din spatele grilajelor cu hârtie, tăvi sau alte obiecte.
Nu introduceți alimente calde în frigider, ci lăsați-le mai întăi să se răcească la temperatura camerei. În acest mod, evitați formarea nedorită de gheată în interior.
Alimentele pot să preia mirosurile, de aceea recomandăm să le depozitați în frigider în recipiente închise, sau ambalate în celofan, folie din aluminiu, hârtie cerată sau folie din material plastic. Astfel, se păstrează și umiditatea inițială a alimentelor, iar legumele depozitate nu se usucă nici chiar după mai multe zile.

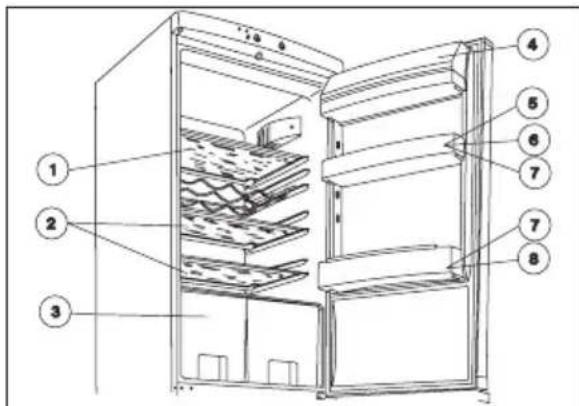

Stocarea în frigider

La amplasarea în frigider a alimentelor va rugam sa aveti în vedere figura alaturata:

1. Mâncaruri gata, produse de cofetarie, alimente în vase, carne proaspata, mezeluri, bauturi.
2. Lapte, produse lactate, alimente în vase
3. Fructe, legume, salata
4. Brânza, unt
5. Oua
6. laurt, smântâna
7. Sticle mici, racoritoare
8. Sticle mari, bauturi.

Tabelul timpilor de pastrare de la sfarsitul manualului de instructiuni furnizeaza informatii asupra timpului de pastrare.

Timpul de pastrare nu poate fi determinat exact in avans, deoarece depinde de prospetimea si modul de utilizare al alimentelor racite. De aceea, timpul de pastrare inscris este doar informativ.

Daca nu doriti sa utilizati alimentele congelate in profunzime imediat dupa cumparare, acestea pot fi pastrate aprox. 1 zi (pana la dezghetare) in frigider.

Modul de utilizare al congelatorului

Congelare

Aparatul poate fi utilizat pentru congelarea cantităților de alimente proaspete specificate pe plăcuța cu date tehnice. Congelarea diferitelor produse trebuie efectuată întotdeauna după realizarea pregătirilor necesare după cum urmează.

Apăsați butonul pentru congelare rapidă (lampa galbenă luminează) cu 4 ore înainte de congelarea cantităților mai mici de alimente sau 24 de ore înainte de congelarea cantităților mai mari. Acum compresorul congelatorului va funcționa continuu, ceea ce este necesar pentru menținerea temperaturii necesare pentru congelare.

Plasați alimentele deja congelate - sau o parte din acestea - din compartimentul de congelare într-unul din coșuri. Așezați alimentele proaspete în compartimentul de congelare, astfel încât să rămână loc suficient pentru circulația aerului. Dacă în compartimentul de congelare mai rămân alimente congelate, plasați-le într-o parte a compartimentului, evitând ca acestea să se afle în contact cu alimentele proaspete.

Lăsați aparatul să funcționeze în acest mod timp de 24 de ore.

Apăsați butonul pentru congelare rapidă din nou (lampa galbenă se stinge) și aparatul va continua să funcționeze în modul automat.

Nu congelati niciodată cantități mai mari de alimente decât cele specificate în capitolul "Date

tehnice", deoarece procesul de congelare nu s-ar mai desfășura corect, iar în acest fel ar fi afectată calitatea alimentelor după dezghețare (pierdere de gust și aromă, descompuneri etc.).

Dacă este posibil renunțați la producerea gheții în timpul congelării deoarece aceasta va reduce capacitatea de congelare.

Pastrarea alimentelor in frigider

După încheierea congelării, alimentele trebuie să fie păstrate în compartimentele prevăzute special în acest scop (1 sau 2). Astfel, se eliberează loc în compartimentul de congelare pentru alte alimente care urmează a fi congelate. Alimentele aflate la păstrare nu sunt afectate astfel de o eventuală congelare repetată.

Dacă este necesar să se depoziteze cantități mai mari de alimente, rafturile compartimentului congelatorului pot fi îndepărtate - cu exceptia celui de jos -, iar alimentele pot fi amplasate direct pe suprafața de răcire.

La cumpărarea alimentelor gata congelate, este obligatorie respectarea timpilor de păstrare indicați pe etichetă. În ceea ce privește păstrarea alimentelor congelate acasă, găsiți indicațiile corespunzătoare în instrucțiunile aplicate pe ușa aparatului. Simbolurile indică alimentul respectiv, iar cifrele reprezintă durata maximă de păstrare în luni.

Depozitarea produsele "congelate rapid" la temperaturi foarte scăzute este admisă numai dacă acestea nu au fost dezghețate deloc până în momentul introducerii în congelator.

Produsele deja dezghetate sau produsele congelate rapid nu mai pot fi recongelate, ci trebuie să fie consumate cât mai repede.

Modul de preparare a cuburilor de gheata

Pentru a obtine cuburi de gheata, umpleti tava pentru cuburi de gheata furnizata si asezati-o in compartimentul pentru alimente congelate. Timpul de preparare poate fi scurtat prin umezirea fundului tavii si reglarea butonului de control al termostatului in pozitia maxima. Dupa ce terminati, nu uitati sa reglati din nou controlul termostatului in pozitia corespunzatoare.

Cuburile de gheata preparate pot fi scoase din tava sub jet de apa, apoi rasucind sau lovind tava. Daca tava pentru gheata ingheata in compartiment, evitati folosirea ustensilelor de metal sau a cutitelor pentru scoaterea ei, deoarece puteti deteriora sistemul de racire.

- Este bine sa acordati atentie rafturilor reglabile, ceea ce mareste considerabil capacitatea de folosire a compartimentului pentru alimente proaspete. Rearanjarea rafturilor este de asemenea posibila atunci cand usa este deschisa la un unghi de 90°.

- Dupa deschiderea si inchiderea usii congelatorului, se va forma vacuum in interiorul aparatului datorita temperaturii scazute. Asteptati 2-3 minute dupa inchiderea usii - daca doriti sa o deschideti din noupana cand presiunea din interior se egalizeaza.

RO

• Congelatorul trebuie sa functioneze cu o astfel de pozitie a butonului de control al termostatului incat temperatura din interior sa nu depaseasca niciodata - 18 °C, deoarece temperaturi mai inalte pot deteriora alimentele congelate.
• Este practic sa va asigurati zilnic de functionarea corecta a aparatului, astfel incat sa puteti observa eventualele defectiuni si preveni deteriorarea alimentelor congelate.

Sugestii si idei

In acest capitol sint date sugestii si idei despre cum se poate obtine o economie de energie si de asemenea gasiti informatii referitoare la mediu.

Cum se poate economisi energie

• Evitați amplasarea aparatului într-un loc expus radiatiei solare sau în apropierea surselor de căldură.
• Asigurați o bună aerisire a condensatoarelor și compresorului. De aceea, nu trebuie obstrucționată circulatia liberă a aerului.
• Păstrați alimentele în recipiente bine închise sau ambalate în folie, pentru a evita formarea brumei.
• Evitați menținerea deschisă a ușii pentru timp lung și nu deschideți ușa dacă nu este necesar.
• Alimentele calde trebuie introduse în frigider numai după ce s-au răcit la temperatura camerei.
• Condensatorul trebuie să fie menținut întotdeauna în stare curată.

Aparatul si mediul inconjurator

Acest aparat nu contine gaze care pot dauna stratului de ozon nici in circuitul de frig si nici in materialele izolatoare. Evitati vatamarea unitatii de racire, in special in spatele aparatului in apropierea schimbatorului de caldura.

Materialele folosite pentru acest aparat marcate cu simbolul sint reciclabile.

Intretinere

Dezghetarea

Formarea straturilor de gheata sau brumă ca rezultat al umidității existente în compartimentul de răcire face parte din functionarea aparatului.

Stratul gros de brumă sau gheata are un efect izolant și afectează capacitatea de răcire, ceea ce duce la creșterea temperaturii în compartimentul de răcire și la un consum sporit de energie.

La acest tip de aparat, dezghețarea suprafețelor de răcire se efectuează în mod automat, fără intervenții externe. Termostatul întrerupe funcționarea compresorului la intervale regulate, pentru un timp mai scurt sau mai lung - o dată cu aceasta fiind întrerupt și procesul de răcire -, iar în interiorul aparatului temperatura crește peste 0°C datorită solicitării termice și astfel începe procesul de dezghețare. Când temperatura suprafețelor de răcire atinge +3 până la +4°C, termostatul pune sistemul din nou în funcțiune.

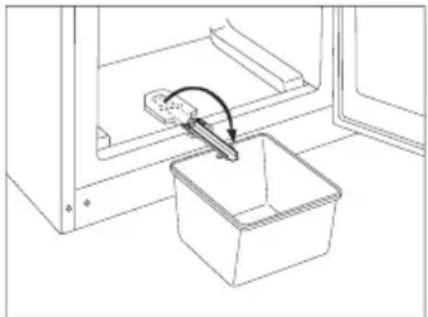

Apa rezultată în urma topirii se scurge prin canale în rezervorul de colectare aflat deasupra compresorului și se evaporă sub influența căldurii emanate de acesta.

Vă rugăm să acordați atenție verificării și curățării la intervale de timp regulate a orificiului de scurgere a apei rezultate în urma topirii, deoarece în cazul obturării, apa colectată ajunge în izolamentul aparatului, unde în timp va conduce la disfuncționalități.

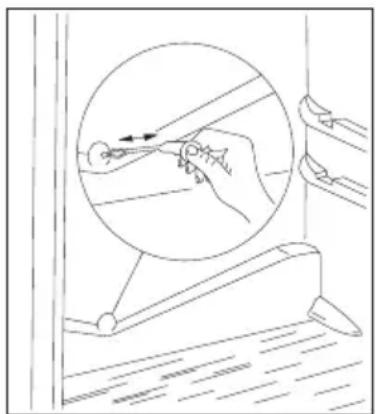

Efectuați curățarea orificiului canalului de drenare cu ajutorul dispozitivului din setul de livrare, prezentat în figură. Dispozitivul pentru curățat țevi trebuie să fie păstrat în orificiul de scurgere.

Un caz tipic pentru obturarea orificiului canalului de evacuare se ivește atunci când produsele ambalate în hârtie sunt introduse în frigider, ajung în contact cu peretele posterior al aparatului și îngheata. Dacă produsul este înde-părtat în acest moment, hârtia se rupe, ajunge în canalul de evacuare și duce la obturarea acestuia.

Procedați cu atenție la depozitarea alimentelor ambalate în hârtie, pentru a evita obturarea.

În cazul solicitării ridicate, ca de ex. în timpul căldurii de vară excesive, se poate întâmpla ca frigiderul să funcționeze neîtrerupt și dezghețarea automată să nu se producă în acest interval de timp.

Rămânerea unor mici resturi de gheata sau brumă pe peretele posterior al frigiderului după încheierea ciclului de dezghețare nu reprezintă un defect de functionare.

Congelatorul nu poate fi echipat cu funcția de dezghețare automată, deoarece produsele congelate nu sunt compatibile cu temperatura de dezghețare.

Formațiunile de brumă sau gheată mici pot fi îndepărtate cu ajutorul racletei din material plastic, din setul de livrare. Dacă stratul de brumă sau gheată este atât de gros încât nu mai poate fi îndepărtat cu ajutorul racletei, trebuie dezghețați elementii de răcire. Frecvența acestor proceduri depinde de intensitatea utilizării (în general de douătrei ori pe an).

Scoateți alimentele congelate din aparat și puneți-le într-un coș câptușit cu hârtie sau material textil; depozitați-le pe cât posibil într-un loc rece sau în alt frigider.

Scoateți fișa cablului de alimentare din priză, întrerupând astfel alimentarea cu energie electrică a ambelor părți ale aparatului.

Deschideți ușile ambelor părți ale aparatului și efectuați curățarea frigiderului conform indicațiilor capitolului "Curățarea la intervale de timp regulate", iar întreținerea și curățarea congelatorului conform instrucțiunilor de mai jos:

În scopul evacuării din congelator a apei rezultate în urma topirii, scoateți elementul pentru drenare poziționat în centru și introduceți-l invers - așa cum este prezentat în figură. Amplasați sub acesta un vas pentru colectarea lichidului.

După încheierea operațiunii de dezghetare, reintroduceti elementul pentru drenare în poziția sa inițială.

Vasul pentru colectare reprezentat în figură nu este un accesoriu al aparatului!

După dezghețare și scurgerea apei rezultată din topire, trebuie să efectuați uscarea suprafeței aparatului.

Introduceți din nou fișa cablului de alimentare în priză și alimentele în aparat.

Este recomandat să lăsați aparatul să funcționeze pentru câteva ore la putere maximă, pentru a ajunge cât mai repede la temperatura de răcire corespunzătoare depozitării alimentelor.

Curatarea periodica

Se recomanda sa spalati interiorul frigiderului la fiecare 3-4 saptamani, utilizand apa calduta, apoi sa-l stergeti (este practic ca in acelasi timp sa curatati si interiorul congelatorului si sa-l dezghetati).

Nu trebuie folositi detergenti casnici sau sapun.

Dupa deconectarea de la curentul electric, spalati aparatul cu apa calduta apoi stergeti-l. Curatati garnitura de etansare a usii cu apa curata. Dupa curatare, puneti aparatul in priza.

Se recomanda sa indepartati praful si murdaria acumulate in spatele frigiderului si condensatorului si sa curatati tava de evaporare aflata deasupra compresorului o data sau de doua ori pe an.

Cind frigiderul nu este folosit

In cazul in care frigiderul nu va fi folosit o perioada mai lunga de timp, urmati acesti pasi:

Deconectati aparatul.

Indepartati alimentele din frigider.

Dezghetarea si curatarea este descrisa anterior.

Lasati usa deschisa pentru a evita producerea de mirosuri neplacute in interior.

Defecte

Modul de inlocuire a becului

Dacă becul pentru iluminarea interioară s-a ars, este posibil să-l înlocuiti personal, conform procedurii descrise mai jos:

Întrerupeți alimentarea cu energie electrică a aparatului.

Desfaceți șurubul de fixare al capacului (1), apăsați limba aflată în partea din spate (1), după cum este prezentat în figură, și îndepărțați capacul în direcția săgeții (3). Becul poate fi acum înlocuit (tipul: T25 230-240 V, 15 W, dulie E14).

După înlocuirea becului, puneți la loc capacul, împingându-l până se fixează, puneți la loc șurubul și restabiliți alimentarea cu energie electrică. Lipsa iluminării nu influențează funcționarea aparatului.

In timpul functionarii aparatului pot apare mici defectiuni care insa sa nu necesite chemarea unui tehnician. In urmatoarea harta sint date informatii pentru a evita chemarea centrului de service daca nu este necesar.

Va atragem atentia ca functionarea aparatului atrage dupa sine anumite zgomote (produse de compresor si de circulatia agentului frigorific). Aceasta nu inseamna existenta unui defect ci o functionare normala.

Va atragem din nou atentia ca aparatul nu func-tioneaza continuu, deci oprirea compresorului nu inseamna lipsa de curent. De aceea nu trebuie sa atingeti partile electrice inainte de a deconecta aparatul de la retea.

Problema	Cauza posibila	Solutie
Este prea cald in interi-orul frigiderului.	Controlul termostatului poate fi reglat incorrect.Produsele nu sunt destul de reci sau sunt incorrect asezate.Usa nu se poate inchide etans sau nu este bine inchisa.	Reglati butonul termostatului la o racire mai put-ernica.Asezati produsele in locul corespunzator.Verificati daca usa se inchide bine si daca gar-nitura de etansare este in buna stare si curata.
Este prea cald in interi-orul congelatorului.	Controlul termostatului poate fi reglat incorrect.Usa nu se poate inchide etans sau nu este bine inchisa.Au fost introduse produse in cantitate mare pentru a fi congelate.Produsele de congelat sunt asezate prea aproape unul de altul.	Reglati butonul termostatului la o racire mai put-ernica.Verificati daca usa se inchide bine si daca gar-nitura de etansare este in buna stare si curata.Asteptati cateva ore, apoi verificati din nou tem-peratura.Asezati produsele astfel incat aerul rece sa poata circula printre ele.
Apa curge la panoul din spate al frigiderului.Apa curge in comparti-ment.Apa curge pe podea.	Este normal. In timpul dezghetarii automate, cristalele se topesc pe panoul din spate.Evacuarea din compartiment poate fi obtura-ta.Produsele introduse pot impiedica scurg-erea apei in colector.Apa de topire nu curge in tava de evaporare aflata deasupra compresorului.	Curatati evacuarea.Rearanjati produsele astfel incat sa nu atinga direct panoul din spate.Plasati sistemul de evacuare a apei de topire in tava de evaporare.
Este prea multa gheata si zapada.	Produsele nu sunt ambalate corect.Usile nu sunt inchise corect sau nu se inchid etans.Butonul de control al termostatului poate fi reglat gresit.	Ambalati produsele mai bine.Verificati daca usile se inchid bine si daca gar-niturile de etansare sunt in buna stare si curate.Reglati butonul termostatului intr-o pozitie care duce la temperatura mai inalta.
Compresorul func-tioneaza continuu.	Butonul de control al termostatului este reglat incorrect.Usile nu sunt inchise corect sau nu se inchid etans.Au fost introduse produse in cantitate mare pentru a fi congelate.Au fost introduse alimente prea calde.Aparatul se afla intr-un loc prea cald	Reglati butonul termostatului intr-o pozitie care duce la temperatura mai inalta.Verificati daca usile se inchid bine si daca gar-niturile de etansare sunt in buna stare si curate.Asteptati cateva ore si apoi verificati din nou temperatura.Introduceti alimente cel mult la temperatura camerei.Incercati sa reduceti temperatura in incaperea in care se afla aparatul
Aparatul nu funcționează. Nu funcționează nici răcirea, nici iluminarea.	Stecherul nu este corect introdus in priza.Siguranta din tabloul principal s-a ars.Sistemul de control al termostatului nu este in functiune.Priza nu are curent (incercati sa conectati alt aparat la priza)	Introduceti stecherul corect.Inlocuiti siguranta.Puneti aparatul in functiune conform instructiu-nilor din capitolul „Punerea in functiune”.Apelati la un electrician.
Aparatul este zgomotos.	Aparatul nu este instalat corect.	Verificati daca aparatul este stabil (toate cele patru picioare trebuie sa se afle pe podea).

In masura in care in care aceste sfaturi nu duc la nici un rezultat, chemati centrul de service autorizat.

Instructiuni pentru instalator

Date tehnice

Model ZRB 36ND ZRB 36ND8
Capacitate brută (I) Frigider: 249	Congelator: 110
Capacitate netă (I) Frigider: 245	Congelator: 92
Lățime (mm) 595
Înălțime (mm) 1850
Adancime (mm) 632
Consum de energie (kWh/24 h) 0,96(kWh/an) 350
Clasa de energie, conform standardelor UE	A
Capacitatea de congelare (kg/24 h)	12
Timp de racire	20
Intensitatea nominală a curentului (A)	1,2
Nivelul de zgomot Lc (dB)	40
Greutate (kg) 81
Număr de compresoare	2

Instalarea aparatului

Transportul, dezambalarea

Se recomanda livrarea aparatului in ambalajul original, in pozitie verticala avind in vedere atentionarile de pe ambalaj. Dupa fiecare transport, aparatul nu trebuie conectat pentru aproximativ 2 ore.

Curătarea

Îndepărtați toate benzile adezive și elementele care fixează accesoriiile în interiorul aparatului.

Curățați interiorul aparatului cu apă călduță și detergent pentru mâini inactiv chimic. Pentru aceasta, utilizați o cârpă moale.

După curățare, uscați interiorul aparatului.

Asezarea

Temperatura ambiantă influențează consumul de energie al aparatului și afectează funcționarea corespunzătoare. La alegerea locului de amplasare, trebuie să urmăriți ca aparatul să fie utilizat corespunzător clasei climaterice specificate în tabel, conform valorilor limită ale temperaturii ambiante de mai jos.

Clasa climatica Temperatura ambianta

SN +10 ... +32 °C

N +16 ... +32 °C

ST +18 ... +38 °C

În cazul în care temperatura ambiantă scade sub valoarea minimă, temperatura din spațiul de răcire poate să crească peste temperatura prescrisă.

Dacă temperatura ambiantă crește peste valoarea maximă, acesta duce la o durată de funcționare mai lungă a compresorului, defectiuni de funcționare la dezghetarea

automată, o temperatură în interior mai ridicată, respectiv un consum mai mare de energie.

Montați distanțierele găsite în punga cu accesorii în colțurile de sus din spatele echipamentului.

Slăbiti şuruburile, așezați distanțierele sub şuruburi, și strângeti şuruburile din nou.

La amplasarea aparatului, urmăriți ca acesta să fie orizon-tal. Obținerea unei poziții orizontale se poate realiza cu ajutorul celor două picioare reglabile aflate sub baza aparatului, în partea din față.

Nu amplasați aparatul în locuri expuse radiațiilor solare puternice, respectiv în apropierea sobelor sau mașinilor de gătit.

Dacă din motive de organizare a spațiului, este necesar ca aparatul să fie amplasat în imediata apropiere a unei surse de căldură, vă rugăm să respectați următoarele distanțe minime:

• Dacă distanța existență până la soba electrică sau cu gaz este mai mică de 3 cm, între aparate trebuie introdusă o placă izolantă, neinflamabilă, având o grosime de cel puțin 0,5 - 1 cm.
• În cazul sobelor pe combustibil lichid sau pe cărbuni, distanța trebuie să fie de 30 de cm, deoarece căldura emanată de acestea este mai mare.

Frigiderul este construit astfel încât să poată fi utilizat chiar dacă este amplasat lipit de perete.

La amplasarea frigiderului, trebuie să fie respec- tate distanțele minime specificate:

A: Amplasarea sub un dulap montat în perete

B: Amplasarea într-un spațiu liber

Schimbarea directiei de deschidere a usii

Dacă din motive determinate de locul de amplasare sau ergonomicitate cer aceasta, se poate schimba direcția de deschidere a ușii de la deschidere spre dreapta la deschidere spre stânga.

Aparatele uzuale din comerț au ușa montată cu deschidere spre dreapta.

Efectuați operațiunile în ordinea prezentată în descrierea și figurile următoare:

• Pentru realizarea operațiunilor următoare, este necesar ajutorul unei a doua persoane, care trebuie să susțină ușile aparatului frigorific în timpul montării.
• Scoateți din priză fișa de rețea a aparatului.

• Deschideti uşile și demontați suportul dublu pentru uşă (a, b) prin deşurubarea și îndepărtarea celor două şuruburi (c) (fig. 2).
• Indepărtați suportul dublu pentru ușă (a, b, c) din corpul aparatului prin încinarea ușoară a ambelor uși. Nu uitați să îndepărtați și distanțierul din material plastic (b) aflat sub suportul ușii (fig. 2)

• Scoateți ușa compartimentului de răcire, trăgând-o cu atenție în jos.
• Scoateți ușa congelatorului, trăgând-o cu atenție în sus.
• Scoateți dopurile (în partea superioară a ușii frigiderului) și introduceti-le în partea opusă.
• Scoateți dopurile (în partea superioară a ușii congelatorului) și introduceți-le în partea opusă.

- Deşurubați bolțul balamalei de sus (d) a compartimentului de răcire și înșurubați-l în partea opusă (fig. 1)

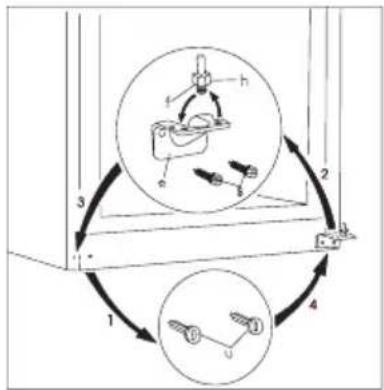

• Scoateți dopurile (u) de la baza aparatului (Fig. 3).

• Scoateți balamaua de jos (e) prin deșurubarea șuruburilor sale (s) și montați-ol înapoi pe cealaltă parte (Fig. 3).
• Demontați bolțul balamalei de jos (f) și șaiba sa (h) și montați-o în celălalt orificiu al balamalei de jos.
  • Puneti dopurile (u) în partea cealaltă.
• Scoateți știfturile de mascare din partea stângă (n, k, 3 bucăți) ale suportului dublu al ușilor și introduceți-le în partea opusă (fig. 2).
• Introduceți bolțul (m) ale suportului dublu al ușii în orificiul din partea stângă a ușii congelatorului (fig. 2).
• Aşezati uşa congelatorului pe bolțul de susținere de jos (f) (fig. 3).
• Aşezati uşa frigiderului pe bolțul de sus al balamalei (d) și introduceti bolțul suportului dublu (m) în orificiul ușii frigiderului, după încinarea ușoară a acesteia.
• Deschideți ușile și fixați suportul dublu cu ambele șuruburi (c) pe partea stângă. Nu uitați să montați la loc distanțierul din material plastic (b) aflat sub suportul ușii. Verificați ca marginile ușii să fie paralele cu peretele lateral al aparatului.
• Asezați aparatul din nou în locul său inițial de amplasare, aduceți-l la nivel și introduceți în priză fișa cablului de alimentare.

Dacă nu doriți să efectuați personal operațiunile descrise, vă rugăm să apelați la ajutorul celui mai apropiat atelier specializat. Tehnicianul va realiza modificarea în mod profesional, contra cost.

Conexiunea electrica

Acest frigider este proiectat sa functioneze la 230 V (current alternativ) 50 Hz.

Stecherul trebuie pus intr-o priza cu contact de protectie. Daca nu exista acest contact, este recomandabil sa chemati instalatorul sa monteze o priza cu impamintare cit mai aproape de frigider.

CE Acest aparat este in concordanta cu urma-toarele Directive E.E.C.:

— 73/23 EEC din 19.02.73 (Directiva privind Joasa Tensiune) si modificarile ulterioare,
— 89/336 EEC din 03.05.89 (Directiva privind Compatibilitatea Electromagnetica) si modificarile ulterioare.
— 96/57 EEC - 96/09/03 (Directiva privind Eficiența Energetică) și modificările ulterioare

Harta cu timpii de pastrare a alimentelor (1)

Timpi si metode de depozitare a alimentelor proaspete in frigider

Alimente Timp de depozitare in zile Metoda de ambalare
Carne cruda X X x x x folie
Carne gatita X X X x x x vas acoperit
Carne prajita X X X x x vas acoperit
Carne cruda tocata X vas acoperit
Carne prajita tocata	X	X	x	x				vas acoperit
Cimati	X	X	x	x				folie, celofan, hirtie cerata
Peste proaspat	X	x	x					folie
Peste gatit	X	X	x	x				vas acoperit
Peste fript	X	X	x	x	x			vas acoperit
Peste conserva, deschisa	X	x	x					vas acoperit
Pui proaspat	X	X	X	x x x folie
Pui fript	X	X	X	x	x	x		vas acoperit
Gaina proaspata	X	X	x x x x folie
Gaina fiarta	X	X	x x x x vas acoperit
Rata, gisca proaspata	X	X	X	x	x			folie
Rata, gisca gatita	X	X	X	X	x	x	x	vas acoperit
Unt nedespachetat	X	X	X	X	X	X	X	ambalaj original
Unt despachetat	X	X	x	x	x	x	x	ambalaj original
Lapte in punga de plastic	X	X	X	x x ambalaj original
Crema	X	X	x	x				cutie plastic
Smintina	X	X	X	X	x	x	x	cutie plastic
Brinza (tare)	X	X	X	X	X	X	X	folie aluminiu
Brinza (moale)	X	X	X	X	x	x	x	folie
Lapte batut	X	X	X	X	x	x	x	folie
Oua	X	X	X	X	X	X	X
Spanac, macris	X	X	x	x				folie
Mazare verde, fasole verde	X	X	X	X	x	x	x	folie
Ciuperci	X	X	x x x folie
Morcov, radacini	X	X	X	X	X	X	X	folie
Ardei	X	X	x x x folie
Rosii	X	X	X	X	X	X	X	folie
Varza	X	X	X	X	X	x	x	folie
Fructe perisabile (capsuni, zmeura)	X	X	X	x	x			folie
Alte fructe	X	X	X	X	x	x	x	folie
Fructe la conserva deschisa	X	X	X	x x vas acoperit
Prajituri umplute cu creama	X	X	x	x				vas acoperit

X - timp de depozitare azual
x - timp posibil de depozitare (in functie de prospetimea produselor)

Harta cu timpii de pastrare a alimentelor (2)

Timpi de depozitare a alimentelor congelate si foarte congelate

Alimente alimente proaspete alimente congelate +2...+7 °C -18 °C	In compartimentul In	compartimentul
Legume:mazare verde, fasole verde, legume ametecate, dovlecel, porumb, etc. 1 zi 12 luni
Alimente gatite:legume, gamituri, cu came, etc. 1 zi 12 luni
Alimente gatite:Muschi de vaca, carne de porc, sunca inabusita, etc. 1 zi 6 luni
Mincaruri din cartofi, paste:Pireu de cartofi, galuste, clatite, catofi pai 1 zi 12 luni
Supe:Supa de came, supra de fasole, supra de mazare, etc. 1 zi 6 luni
Fructe:visine, cirese, agrise, creme de fructe, pireu de castane, etc. 1 zi 12 luni
Carne:pui, rata, gisca, 1 zi 5 lunifilee 1 zi 6 luni
Inghetata	1 zi	3 saptamini

Garantie si service

Conditii de garantie

Service si piese de schimb

Daca chemarea service-ului este inevitabila, anuntati defectul unui centru de service autorizat, cel mai aproape de locul de resedinta.

Cind anuntati defectul aparatul trebuie identificat conform datelor de pe tablita cu date tehnice.

Aceasta placuta este lipita pe perete in interiorul aparatului, linga cutia de legume in compartimentul de alimente proaspete in partea de jos, stinga. Toate datele necesare pentru a anunta centrul de service pot fi gasite aici. (tip, model, numar de serie, etc). Notati aici datele de pe aceasta placuta:

Producatorul isi rezerva dreptul de a face orice fel de modificare in produse.
