KÄYTTÖOHJE ZRB36ND8 ZANUSSI

Lue nämä varoitukset ja ohjeet huolellisesti, ennen kuin asennat tai otat kaapin käyttöön. Varmista, että olet ymmärtänyt kaikki ohjeet, tällöin kaapin käyttö on mahdollisimman turvallista ja kaapista saadaan paras mahdollinen hyöty. Mikäli sinulla on kysyttävää käyttöohjeesta tai kaapista, ota yhteys kuluttajaneuvontaan.

Seuraavat symbolit helpottavat käyttöohjeen lukemista:

Turvallisuusohjeita

Varoituksia ja informaatiota, joiden noudattaminen takaa käyttäjän ja kaapin turvallisuuden.

Ohjeita ja vihjeitä

Ympäristöohjeita

Ideoita

Tämä symboli kertoo ruokaan ja sen säilytykseen liittyvistä ideoista.

Symboli ,joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Sisällysluettelo

Tärkeää turvallisuustietoa 3

Turvallisuus ....3

Lapsiturvallisuus ....3

Asennukseen liittyviä turvallisuusohjeita ....3

Isobutaanin turva-ohjeet 3

Ohjeita käyttäjälle 4

Yleistietoa laitteesta 4

Laitteen kuvaus 4

Toimintopaneeli 5

Kaapin käyttö 5

Käyttöönotto 5

Lämpötila ja sen asetus 5

Näin käytät jääkaappia ....5

Ruokatarvikkeiden säilyttäminen jääkaapissa ....6

Ruokatarvikkeiden säilytysaika 6

Näin käytät pakastinta 6

Pakastaminen 6

Pakasteiden säilyttäminen pakastimessa ......6

Jääpalojen valmistaminen 6

Hyödyllistä informaatiota ja neuvoja 6

Vinkkejä ja ideoita ....7

Näin voit säästää energiaa 7

Kylmälaite ja ympäristö ....7

Huolto ja puhdistus ....7

Sulattaminen 7

Puhdistaminen 8

Kun jääkaappi ei ole käytössä 8

Vianetsintä ....8

Lampun vaihto 8

Jos kaappi ei toimi....8

Asennusohjeet 10

Tekniset tiedot....10

Kaapin asennus ....10

Kuljetus, pakkauksesta purkaminen ....10

Puhdistus ennen käyttöä 10

Kaapin sijoittaminen 10

Oven kätisyyden vaihtaminen ....11

Sähköliitäntä 12

Säilytysaikataulukko (1)....13

Säilytysaikataulukko (2) 14

Takuu 14

Huolto ja varaosat ....14

Kuluttajaneuvonta 14

Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.

Tärkeää turvallisuustietoa

Turvallisuus

- Säilytä käyttöohje. Sitä tarvitaan, mikäli haluat myöhemmin myydä kaapin tai luovuttaa sen edelleen.

- Tämä kaappi on tarkoitettu kotitalouden tavanomaisten elintarvikkeiden säilytykseen tässä käyttöohjeessa kerrotulla tavalla.

- Huollot ja mahdolliset korjaukset on annetta-va valtuutetun huoltoliikkeen tehtäväksi. Asiantuntemattoman henkilön suorittamat korjaukset saattavat aiheuttaa henkilö- tai esinevahinkoja. Varmistaaksesi laitteen moitteet- toman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

- Kaappi on jännitteetön vasta, kun pistoke on irrotettu pistorasiasta. Irrota pistoke pistorasiasta, tai vaihtoehtoisesti, poista sulake aina ennen kaapin puhdistusta ja huoltoa.

• Liitäntäjohtoa ei saa pidentää.

- Varmista, että laitteen takaosassa oleva pistoke ei ole puristuksissa tai vahingoittunut.

- Vahingoittunut pistoke voi ylikuumentua ja aiheuttaa palovaaran.

- Älä aseta painavia tavaroita tai itse laitetta liitosjohdon päälle.

- Oikosulun tai tulipalon vaara.

- Älä poista pistoketta pistorasiasta liitosjohdosta vetämällä, erityisesti silloin, kun laitetta vedetään pois kalusteesta.

- Vahingoittunut liitosjohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

- Vahingoittunut liitosjohto tulee vaihtaa uuteen valtuutetun huoltoliikkeen toimesta.

- Jos pistorasia on viallinen, älä työnnä pistoketta pistorasiaan.

- Sähköiskun tai tulipalon vaara.

- Tarkista, että sisävalon suojus on paikallaan ennen kaapin käyttööonottoa.

- Älä käytä teräviä työvälineitä sulattaessasi kaappia, koska ne voivat vahingoittaa laitteen toimintaa.

- Kaapin lämpötilan säätimiin tai valaistukseen ei saa päästä nestemäisiä aineita.

- Jäätelö saattaa aiheuttaa paleltumavammoja, jos se nautitaan heti pakastimesta ottamisen jälkeen.

- Sulaneita pakasteita ei saa pakastaa uudelleen, vaan ne on käytettävä mahdollisimman pian.

- Noudata valmispakasteiden valmistajan säily-tysohjeita.

- Kaapin sulatusta ei saa nopeuttaa sähköisillä laitteilla.

- Kaapin muoviosat eivät kestä kuumuutta.

- Kaapissa ei tule säilyttää räjähtäviä kaasuja tai nesteitä. Nämä saattavat räjähtää ja aiheuttaa henkilö- ja esinevahinkoja.

- Älä säilytä pakastinosassa hiilihapotettuja juomia tai pulloja. Lasipullot saattavat rikkoutua.

- Tarkista ja puhdista sulamisveden poistoaukko säännöllisesti. Jos aukko on tukkeutunut, saattaa sulamisvesi valua kaappiin.

Lapsiturvallisuus

- Älä anna lasten leikkiä kaapin pakkausmateriaalilla. Muovikelmut voivat aiheuttaa tukehtumisvaaran.

- Älä anna lasten leikkiä kaapin ja sen vääntimien kanssa.

- Kun poistat kaapin käytöstä, vie se asianmukaiseen kierrätyskeskukseen. Irrota pistoke pistorasiasta ja katkaise liitosjohto kaapin puoleisesta päästä. Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta on irrottaa koko ovi.

- Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.

Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

Asennukseen liittyviä turvallisuusohjeita

- Kaapissa on osia, jotka lämpenevät kaapin toimiessa. Mikäli mahdollista, koneen takaosan pitäisi olla lähellä seinää, kuitenkin niin, että ilma pääsee vapaasti kiertämään kaapin ympärillä, katso käyttöohjeen kohta „Asennus”.

- Irrota pistoke pistorasiasta siirtäessäsi kaappia.

- Varmista, ettei kaappia ole sijoitettu sähköjohdon päälle. Mikäli sähköjohto vaurioituu, se on korvattava valtuutetusta huoltoliikkeestä saatavalla erikoisjohdolla.

- Mikäli ilma ei pääse kiertämään vapaasti kaapin ympärillä, saattaa kaappi ylikuumentua ja sen käyttöikä lyhentyä. Noudata käyttöohjeen kohtaa „Kaapin asennus“, niin varmistat riittävän ilmankierron.

Isobutaanin turva-ohjeet

Varoitus

• Laitteen kylmäaine on isobutaani (R 600a), joka on luonnonkaasu.
• Varmista, että laitteen tuuletusaukot eivät ole tukossa tai ettei kalusteeseen sijoitetun laitteen ilmankiertoaukkoja ole tukittu.
• Älä käytä laitteen sulatuksen nopeuttamiseen muita apuvälineitä kuin mitä käyttöohjeessa on mainittu.
• Älä vahingoita laitteen jäähdytysainejärjestelmää.
• Älä käytä laitteen sisällä mitään sähköisiä laitteita, ellei käyttöohjeessa ole toisin mainittu.

Noudata näitä ohjeita, niin vältyt henkilö- ja esinevahingoilta. Valmistaja ei vastaa virheellisestä käytöstä johtuvista vioista ja vahingoista.

Ohjeita käyttäjälle

Yleistietoa laitteesta

Tämä kaappi on jää-pakastinyhdistelmä, jossa on kaksi kompressoria. Pakastin on sijoitettu laitteen alaosaan.

Laite soveltuu pakasteiden säilyttämiseen ja pakastamiseen. Pakastusteho on mainittu laitteen arvokilvessä.

Laite täyttää sille asetetut ilmastoluokkastandardin vaatimukset. Laitetta koskeva ilmastoluokka on mainittu laitteen arvokilvessä.

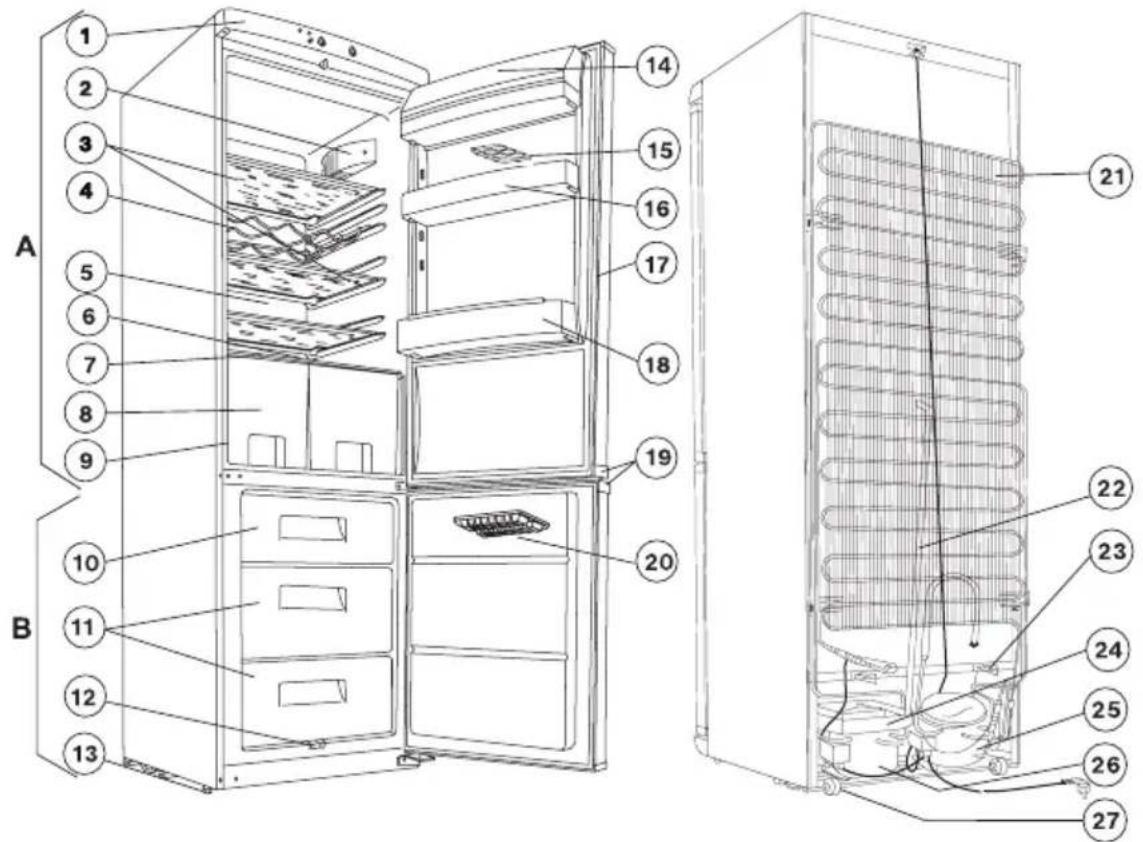

Laitteen kuvaus

A - Jääkaappi

B - Pakastin

1. Yläosa

2. Sisävalaistus

3. Lasihylly

4. Ulosvedettävä hylly pulloja varten

5. Jäädytyslevy

6. Sulamisvesikouru

7. Lasihylly

8. Vihannes- ja hedelmälaatikot

9. Tietokilpi

10. Pakastelokero

11. Säilytyslokero(t)

12. Sulamisveden poistumisletku

13. Säädettävät jalat

14. Voilokeron kansi

15. Munalokero

16. Ovihylly

17. Ovitiiviste

18. Pullohylly

19. Ovenkahvat

20. Jääpalarasia

21. Lauhdutin

22. Sulamisveden poistoputki

23. Etäisystuki

24. Lauhduttimen tarjotin

25. Pakastimen kompressori

26. Jääkaapin kompressori

27. Pyörät

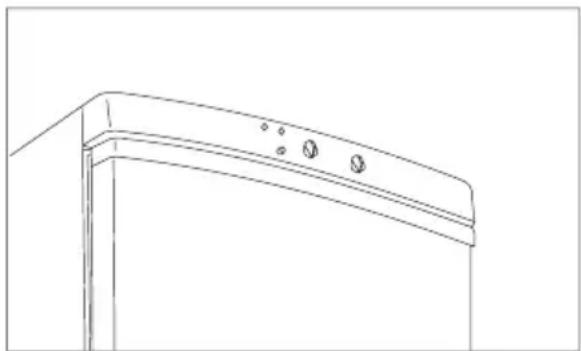

Toimintopaneeli

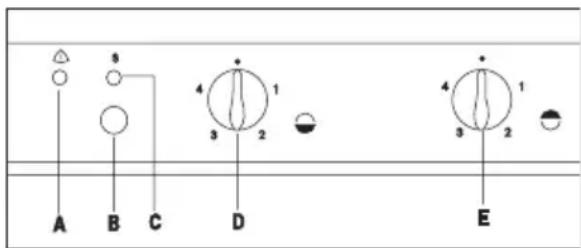

Kansilistan kääntyvän kannen alta löytyvät seuraavat toiminnot:

A. Punainen varoitusvalo

Se palaa jos pakastimen sisälämpötila on liian korkea.

Se palaa lyhyen aikaa

• Heti käyttöönotettaessa
• Sijoitettaessa pakastimeen uusia ruokatavaroita Se palaa pidempään
• Jos pakastimen sisälämpötila on liian korkea (kun pakastimeen on pantu liian paljon uusia ruokatavaroita tai jos ovi on liian kauan auki tai ovi ei sulkeudu kunnolla).
• Jos pakastimessa on toimintahäiriö.

B. Pikapakastuskytkin

Kun kytkin on päällä, käy laitteen kompressori jatkuvasti ja keltainen merkkivalo palaa koko ajan. Lue luku "Pakastaminen".

C. Keltainen merkkivalo

Palaa, kun pikapakastustoiminto on kytketty päälle. Lue luku "Pakastaminen".

D. Pakastimen termostaatin säädin

Tällä säädetään pakastimen sisälämpötilaa.

E. Jääkaapin termostaatin säädin

Tällä säädetään jääkaapin sisälämpötilaa.

Kaapin käyttö

Käyttöönotto

Työnnä pistoke pistorasiaan.

Jääkaappi

Aloittaaksesi jäähdyttämisen käännä termostaatin säädintä ("E") myötäpäivään. Asennossa "0" jääkaappi on kytketty, mutta ei toimi.

Pakastin

Aloittaaksesi jähdyttämisen käännä termostaatin säädintä ("D") myötäpäivään. Punainen merkkivalo syttyy ja sammuu myöhemmin kuten luvun "Toimintopaneeli" kohdassa "Punainen merkkivalo" on selostettu. Asennossa "0" pakastin on kytketty, mutta ei toimi.

Lämpötilan säätäminen

Riippuen säädöstä termostaatit katkaisevat jäähdytyksen lyhyemmäksi tai pidemmäksi aikaa ja kytkee sen jälleen päälle, täten huolehtien toivotusta lämpötilasta.

Jääkaappi

Voit valita halutun jäähdytyslämpötilan "Min" ja "Max" arvojen välillä. Jos asetat säätimen "Min" ja "Max"-arvojen keskelle, on jääkaapin lämpötila normaalioloissa 0 ja +5°C välillä. Mitä lähempänä "Max"-arvoa säädin on, sitä tehokkaammin jäähdytys toimii.

Pakastin

Pakastimessa saavutetaan -18°C tai sitä kylmempi lämpötila, jos säädät termostaatin keskiasentoon. Täten taataan elintarvikkeiden kestävä säilytys.

Pakastimeen sisälämpötilaan vaikuttaa termostaattien säätimen asennon lisäksi myös ulkolämpötila, oven avaamistiheys sekä äskettäin sisään pantujen ruokatavaroiden määrä jne.

i Termostaattien ollessa ääriasennossa "Max" saattavat kompressorit suuren kuormituksen takia, esim. helleaikaan, käydä yhtäjaksoisesti. Tämä ei vahingoita laitetta.

Näin käytät jääkaappia

Oikea jäädytys edellyttää, että ilma pääsee vapaasti kiertämään jääkaapin sisällä. Älä siksi peitä ritilähyllyjen takana olevaa rakoa paperilla, tarjottimilla jne.

Älä laita kuumia ruokia jääkaappiin, anna ruokien ensin jäähtyä huoneenlämpötilaan. Näin vältät tarpeetonta huurteenmuodostusta.

Ruokatarvikkeet saattavat ottaa hajuja toisista ruoista. Pakkaa siksi ruokatarvikkeet tiiviisiin astioihin tai kelmuihin, alumiinifolioon jne., ennen kuin laitat ne jääkaappiin. Näin ruoat, esim. vihannekset, säilyttävät kosteuspitoisuutensa paremmin eivätkä kuivu edes useampaan päivään.

FI

Ruokatarvikkeiden jääkaapissa

säilyttäminen

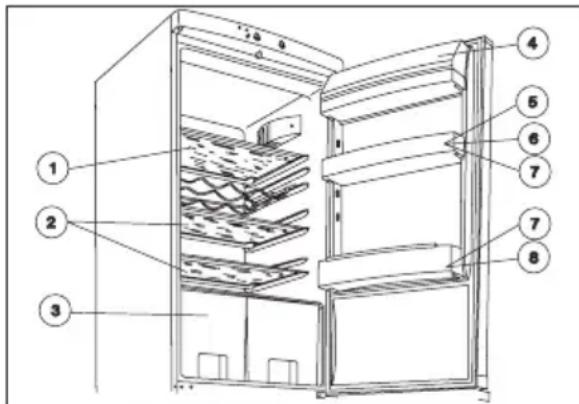

Sijoita ruokatarvikkeet jääkaappiin oheisen kuvan mukaisesti:

1. Leivonnaiset, valmisruoat, tuore liha, leikkeleet, virvoitusjuomat
2. Maito, maitotaloustuotteet,
3. Hedelmät, juurekset, salaatit
4. Juusto, voi
5. Munat
6. Jugurtti, hapankermavalmisteet
7. Juomapullot
8. Isot juomapullot

Ruokatarvikkeiden säilytysaika

Käyttöohjeen lopussa on taulukko ruokatarvikkeiden säilytysajoista.

Tämä ruokatarvikkeiden säilytysaikataulukko on ain-oastaan suuntaa antava, koska säilytysaikaan vaikut-taa myös ruokatarvikkeen tuoreus ja käsittely.

Huomaa, että valmispakaste säilyy jääkaapissa ain-oastaan noin 1 vuorokauden. Tarkista säilytysaika ja -tapa valmispakasteen pakkauksesta.

Näin käytät pakastinta

Pakastaminen

Pakastin on suunniteltu tietokilvessä ilmaistun ruokatavaramäärän pakastamiseen. Noudata aina elintarvikkeiden pakastamisessa alla luetellut asianmukaiset esivalmistelut.

Paina pikapakastuskytkintä (keltainen valo syttyy) n. 4 tuntia ennen pienemmän ruokatavaramäärän pakastamista tai 24 tuntia ennen suuremman ruokatavaramäärän pakastamista. Pakastimen kompressori käy tällöin jatkuvasti, jolloin lämpötila laskee tarpeeksi pakastamista varten.

Siirrä aikaisemmin pakastetut elintarvikkeet - tai osa niistä - pakastuslokerosta koriin tai koreihin. Laita pakastettavat elintarvikkeet pakastuslokeroon siten, että ilmankiertoon jää riittävästi tilaa. Mikäli pakastuslokeroon vielä jää pakastettuja elintarvikkeita, laita ne lokeron toiselle puolelle ja tarkista, etteivät pakastettavat elintarvikkeet kosketa vanhoja pakasteita.

Anna pakastimen käydä n. 24 tuntia edellä selostetulla tavalla.

Paina tämän jälkeen uudelleen pikapakastuskytkintä (keltainen valo sammuu) ja laite palautuu automaattitoimintoon, lämpötilan näyttö näyttää jälleen lämpötilan.

Älä koskaan kerralla pakasta suurempia määriä kuin mitä luvussa "Tekniset tiedot" on ilmoitettu, muutoin pakastus ei onnistu täydellisesti eikä elintarvikkeiden laatu sulattamisen jälkeen ole moitteeton (maku ja aromi kärsii, vikoja ulkonäössä jne.).

Vältä jääpalojen valmistusta pakastustoiminnon ollessa käynnissä, sillä se alentaa pakastustehoa.

Pakasteiden säilyttäminen pakastimessa

Siirrä pakastustoiminnon jälkeen pakastetut ruokatavarat säilöön pakastelokeroon/lokeroihin (1 tai 2). Näin pakastuslokeroon jää tilaa uusille pakastettaville elintarvikkeille. Jo pakastetut elintarvikkeet eivät siten häiritse uusia pakastustoimintoja.

Mikäli pitää säilyttää suurempia määriä elintarvikkei- ta, voidaan pakastelokerot ei kuitenkaan alimpaa lokeroa poistaa ja ruokatarvikkeet asettaa suoraan kylmäelementin päälle.

Valmispakasteiden pakkauksessa olevaa säilytysaikaa pitää ehdottomasti noudattaa. Kotona pakastetuissa ruokatarvikkeissa katso pakastimen ovessa olevia säilytysohjeita. Symbolit tarkoittavat eri ruokatarvikkeita ja numero tarkoittaa maksimisäilytysaikaa kuukausissa.

Pikajäähdytettyjä pakastetuotteita voidaan säilyttää vain, mikäli ne eivät ole edes aavistuksenkaan verran sulaneet ennen säilöön panemista pakastimeen.

Jo sulaneita pakasteita tai pikajäähdytettyjä tuotteita ei saa pakastaa uudelleen, vaan ne on käytettävä mahdollisimman pian.

Jääpalojen valmistaminen

Jääpalojen valmistamiseksi, täytä jääpalalokerikko vedellä ja aseta se pakastinosaan. Voit nopeuttaa jääpalojen valmistumista kastelemalla jääpalalokerikon pohjan sekä asettamalla lämpötilan säätimen maksimiasentoon. Kun jääpalat ovat pakastuneet, käännä lämpötilan säädin takaisin normaaliasentoon.

Jääpalat irtoavat lokerikosta vääntämällä sitä hieman. Älä käytä lokerikon irrottamiseen pakastinosasta teräviä työvälineitä, esim. veitsiä, koska se saattaa vahingoittaa laitteen jäähdytysjärjestelmää.

Hyödyllistä informaatiota ja neuvoja

Säädettävien hyllyjen avulla voit hyödyntää jääkaappia tehokkaasti. Mikäli kaappi on sijoitettu seinän viereen, eikä ovi avaudu 90° enempää, voidaan hyllyt silti ottaa kaapista.

Vinkkejä ja ideoita

Seuraavassa kappaleessa on vinkkejä ja ideoita energiansäästöön sekä myös ympäristöinformaatiota koskeva kappale.

Näin voit säästää energiaa

• Vältä kaapin sijoittamista paikkaan, jossa on voimakas auringonpaiste tai joka on lähellä lämpölähdettä.
• Varmista, että ilmanvaihto lauhduttimien ja kompressorien ympärillä on hyvä. Vapaata ilmankiertoa ei saa estää.
• Säilytä ruokatavarat tiiviissä rasioissa tai kelmussa ylimääräisen huurremuodostuksen välttämiseksi.
  • Vältä ovien aukipitämistä pidempään tai turhaan.
• Lämpimät ruoat saa panna jääkaappiin vasta kun ne ovat jäätyneet huoneenlämpötilaan.
  • Lauhdutinta täytyy aina pitää puhtaana.

Kylmälaite ja ympäristö

Tämä kaappi ei sisällä otsonikerrosta vaarantavia aineita. Romuttaessasi kaappia, vie kaappi asianmukaiseen kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saa kuntasi jätehuoltoa hoitavalta viranomaiselta. Älä vahingoita kaapin kylmäjärjestelmää kaapin takana.

Kaikki kaapin osat, jotka on merkitty symbolilla

ovat kierrätettäviä.

Huolto ja puhdistus

Sulattaminen

Laitteen toimintaan kuuluu, että kaapin sisällä oleva kosteus muodostaa huurretta ja jäätä.

Paksu huurre- tai jääkerros toimii eristeenä ja alentaa jäähdytystehoa, mikä johtaa kylmätilan lämpötilan nousuun ja lisää energiankulutusta.

Tässä laitetyypissä jäähdytyslevyn sulatus toimii täysin automaattisesti ilman mitään ulkoista vaikutusta. Termostaatti pysäyttää säännöllisin välein lyhyemmäksi tai pidemmäksi aikaa kompressorin toiminnan jolloin myös jäähdytys keskeytyy ja laitteen sisälämpötila nousee lämpötilakuorman johdosta yli 0°C ja sulatus alkaa. Kun jäähdytyslevyn pintalämpötila nousee lämpötilaan +3 - +4°C, termostaatti käynnistää jälleen automaattisesti kompressorin.

Sulatusvesi valuu sulatusvesikanavaa pitkin kompressorin päällä olevaan säiliöön, jossa se höyrystyy kompressorin antaman lämmön avulla.

Pidä huolta siitä, että säännöllisesti tarkas- tat ja puhdistat sulatusveden poistoaukon. Jos se on tukossa, pääsee kertynyt sulatusvesi kaapin eristeisiin ja voi ajan mittaan johtaa toim- intahäiriöihin.

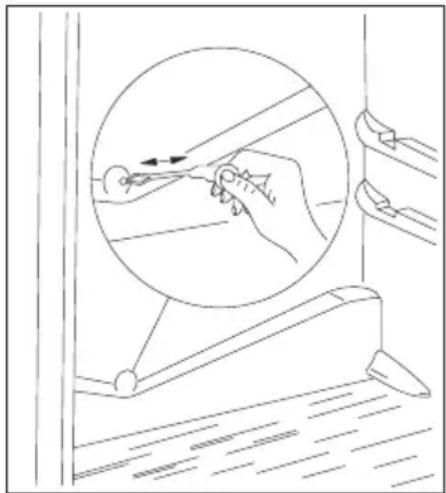

Suorita sulatusvesiaukon puhdistus mukana olevan puikon avulla, katso kuva. Säilytä puhdistuspuikko sulatusvesikanavassa.

Tyypillinen sulatusvesiaukon tukkeutumistapaus on, että laitetaan paperiin käärittyjä ruokatavaroita jääkaappiin ja että ne koskettavat takaseinää ja jää- tyvät kiinni. Jos tuote juuri silloin otetaan ulos paperi repeytyy, joutuu sulatusvesiaukkoon ja johtaa sen tukkeutumiseen.

Ole erityisen varovainen laittaessasi paperiin pakattuja ruokatarvikkeita jääkaappiin, jotta vältät tukkeutumia.

Kasvaneen kuormituksen aikana, esim. kovassa kesähelteessä, saattaa jääkaapin kompressori olla jatkuvassa käynnissä, jolloin automaattisulatus ei toimi.

Se ole mikään vika, jos sulatusjakson jälkeen on jäänyt pieniä jää- tai huurrelaikkoja jääkaapin takaseinään.

Pakastimessa ei voi olla automaattisulatusta, koska pakastetut elintarvikkeet eivät kestä sulatuslämpötilaa.

Pieniä huurre- tai jäämuodostumia voidaan poistaa laitteen mukana toimitetun muovikaapimen avulla.

Jos huurre- tai jääkerros on niin paksu, ettei sitä enää voi poistaa muovikaapimella, täytyy jäähdytysputket sulattaa. Kuinka usein tämä pitää tehdä riippuu käyttötiheydestä (yleensä 2 tai 3 kertaa vuodessa).

Poista pakasteet pakastimesta ja pane ne paperilla tai kankaalla peitettyyn koriin ja vie kori mahdollisimman kylmään paikkaan tai pane pakasteet toiseen pakastimeen.

Irrota pistoke pistorasiasta ja katkaise näin molemman laiteosan virransyöttö.

Avaa molemman kaappiosan ovet ja puhdista jääkaappi, katso luku "Säännöllinen puhdistus". Suorita pakastimen huolto ja puhdistus seuraavasti:

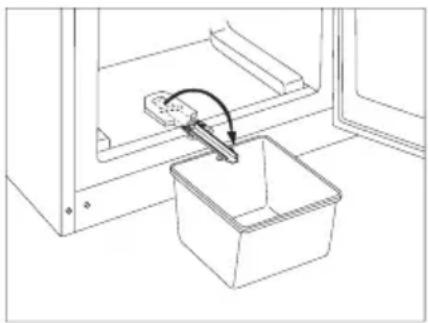

Sulaveden johtamiseksi pois pakastimesta irrota alhaalla keskellä oleva sulatusvesikouru ja pane se

FI

takaisin toisin päin käännettynä kuten kuvasta näkyy. Aseta kourun alle kulho tai vati, johon vesi voi valua.

Aseta sulatuksen jälkeen sulatusvesikouru jälleen takaisin alkuperäiseen asentoonsa.

Kuvassa oleva kulho ei kuulu kaapin varusteisiin!

Kuivaa pinnat sulatuksen ja sulatusveden valumisen jälkeen.

Työnnä pistoke jälleen pistorasiaan ja pane ruokatarvikkeet takaisin kaappiin.

Kannattaa antaa kaapin käydä muutaman tunnin ajan korkeimmalla teholla, jotta oikea säilytyskylmyys saavutettaisiin mahdollisimman nopeasti.

Puhdistaminen

Kytke virta pois aina ennen laitteen puhdistamista.

Puhdista jääkaappi säännöllisesti, pyyhi jääkaapin sisäpinnat ja ovitiiviste lämpimään veteen ja käsitiskiaineeseen kastellulla liinalla tai sienellä.

Älä käytä naarmuttavia tai hankaavia puhdistusainei- ta. Kytke virta laitteeseen.

Puhdista laitteen takana sijaitseva lauhdutin imuroimalla kerran tai kahdesti vuodessa.

Kun jääkaappi ei ole käytössä

Jos jääkaappi on poissa käytöstä pidempiä aikoja: Irrota kaappi sähköverkosta.

Poista ruokatarvikkeet kaapista.

Sulata ja puhdista kaappi em. ohjeiden mukaisesti.

Jätä ovi auki, jottei kaappiin muodostuisi ummehtunutta hajua.

Vianetsintä

Lampun vaihto

Jos sisävalon hehkulamppu on palanut, voit itse vaihtaa sen seuraavasti:

Katkaise kaapin virransyöttö.

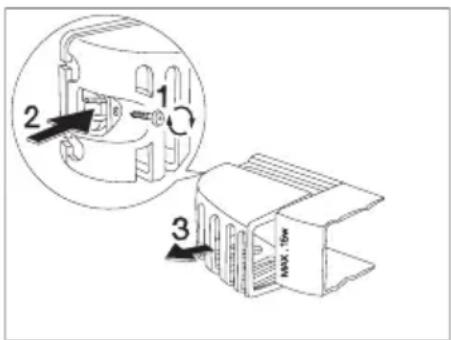

Ruuvaa pois suojuksen ruuvi, (1) paina kuten kuvasta näkyy takana olevaa läppää (2) ja irrota suojus vetämällä nuolen suuntaan. (3) Sen jälkeen voit vaihtaa lampun uuteen (tyyppi: T25 230-240 V, 15 W, kanta E14).

Kiinnitä lampun vaihdon jälkeen suojus jälleen paikalleen, kunnes se loksahtaa kiinni. Ruuvaa ruuvi paikalleen ja työnnä pistoke takaisin pistorasiaan. Rikkinäinen lamppu ei haittaa kaapin toimintaa.

Jos kaappi ei toimi...

Kaapin käytön aikana saatta ilmetä vikoja, jotka eivät kuitenkaan vaadi huoltomiehen käyntiä. Tarkista seuraavat asiat ennen huollon kutsumista paikalle.

Kun kaappi on toiminnassa, siitä kuuluu ääniä (esim. kompressorin ollessa käynnissä tai kylmäaineen kiertäessä putkistossa). Nämä käyntiäänet ovat täysin tavallisia.

Kaapin normaaliin toimintaan kuuluu, että kompressori on välillä pysähdyksissä. Älä koske kaapin sähköisiin osiin, ennen kuin olet irrottanut kaapin sähköverkosta.

Ongelma Mahdollinen syy		Toimenpide
Jääkaapissa on liian lämmintä.	Jääkaapin lämpötilan säädin on asetettu liian pienelle lukemalle.Ruokatarvikkeet on aseteltu niin, ettei kylmä ilma pääse kiertämään niiden välissä.Ovi ei ole kunnolla kiinni.	Aseta jääkaapin lämpötilan säädin suuremmalle lukemalle.Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä.Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.
Pakastimessa on liian lämmintä.	Pakastimen lämpötilan säädin on asetettu liian pienelle lukemalle.Ovi ei ole kunnolla kiinni.Pakastimeen on laitettu suuri määrä ruokatarvikkeita.Ruokatarvikkeet on aseteltu niin, ettei kylmä ilma pääse kiertämään niiden välissä.	Aseta pakastimen lämpötilan säädin suuremmalle lukemalle.Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja tiivis.Odota muutama tunti ja tarkista lämpötila uudelleen.Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä.
Jääkaapin sisällä olevaa jäädytyslevyä pitkin valuu vettä.Jääkaappin valuu vettä.Lattialle valuu vettä.	Se on täysin normaalia. Automaattisen sulatuksen aikana jäähdytyslevyn pinnalla oleva huurre sulaa.Sulavesikouru on tukossa.Ruokatarvikkeet on sijoitettu niin, että ne estävät veden valumisen sulavesikouruun.Sulavesi ei valu haihdutuskaukaloon.	Puhdista jääkaapin sulavesikouru ja tyhjen- nysreikä vanupuikolla tai piipunpuhdistajalla.Tarkista, ettei ruokatarvikkeita ole sijoitettu siten, että ne estävät veden valumisen sulavesikouruun.Tarkista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon.Tarkista, että ruokatarvikkeet on pakattu kun-
Muodostuu paljon huurretta ja jäätä.	Ruokatarvikkeita ei ole pakattu kunnolla.Ovet eivät ole kunnolla kiinni.Lämpötilan säädin on asetettu liian suurelle lukemalle.	nolla.Tarkista, että ovet ovat kunnolla kiinni ja että tiivistelistat ovat ehjät ja puhtaat.Aseta lämpötilan säädin pienemmälle lukemalle.Aseta lämpötilan säädin pienemmälle luke-
Kompressori käy jatkuvasti.	Lämpötilan säädin on asetettu liian suurelle lukemalle.Ovet eivät ole kunnolla kiinni.Pakastimeen on laitettu suuri määrä ruokatarvikkeita.Laitteeseen on asetettu liian lämpöimiä ruokatarvikkeita.Laite on sijoitettu liian lämpimään paikkaan.	malle.Tarkista, että ovet ovat kunnolla kiinni ja että tiivistelistat ovat ehjät ja puhtaat.Odota muutama tunti ja tarkista lämpötila uudelleen.Jäädytä ruokatarvikkeet huoneenlämpöisiksi, ennen kuin asetat ne laitteeseen.Sijoita laite viileään paikkaan ja ettei siihen pääse kohdistumaan suoraa auringonvaloa.Työnnä pistotulppa pistorasiaan.
Laite ei toimi. Ei jäähdy- tys eivätkä valot toimi.	Pistotulppa ei ole kunnolla pistorasiassa.Sulake on rikki.Lämpötilan säädintä ei ole asetettu.Kaappiin ei tule virtaa.	Vaihda sulake.Aseta lämpötila kääntämällä säädintä, katso kohta „Laitteen käyttöönotto”.Kokeile liittämällä pistorasiaan jokin muu sähkölaite.Tarkista, että kaappi on sijoitettu vaakasuo-
Kaapin äänitaso on korkea.	Kaappia ei ole sijoitettu oikein.	raan kaikkien neljän jalkansa varaan.

Jos tämä taulukko ei auta ongelman ratkaisussa, ota yhteyttä lähimpään valtuutettuun huoltoon.

Asennusohjeet

Tekniset tiedot

Malli	ZRB 36ND ZRB 36ND8
Bruttotilavuus (l)	Jääkaappi: 249Pakastin: 110
Nettotilavuus (l)	Jääkaappi: 245Pakastin: 92
Leveys (mm)	595
Korkeus (mm)	1850
Syvyys (mm)	632
Energian kulutus (kWh/24 h)(kWh/year)	0,96350
Energialuokka EU-normin mukaan	A
Pakastusteho (kg/24 h)	12
Lämmönnousuaika (h)	20
Nimellisvirtavoimakkuus (A)	1,2
Äänitaso Lc (dB)	40
Paino (kg)	81
Kompressorien lukumäärä	2

Kaapin asennus

Kuljetus, pakkauksesta purkaminen

On suositeltavaa kuljettaa kaappia pystyasen-nossa.

Odota kuljetuksen jälkeen n. 2 tuntia, ennen kuin kytket kaapin toimintaan, jotta kylmäaine ehtii tasaantua.

Purkaessasi kaappia pakkauksesta, tarkista, ettei siinä ole kuljetusvaurioita. Ilmoita mahdollisista kuljetusvaurioista välittömästi kaapin jälleenmyyjälle.

Puhdistaminen ennen käyttöä

Irrota kaikki teipit ja vastaavat, jotka pitävät eri tarvikkeet paikoillaan kaapissa.

Pese kaappi sisäpuolelta haalealla vedellä ja käsiastianpesuaineella. Käytä pehmeää riepua.

Kuivata pesun jälkeen kaapin sisätilat.

Kaapin sijoittaminen

Kaapin ympäröivä lämpötila vaikuttaa energiankulu- tukseen ja kaapin toimintaan.

Varmista sijoituspaikan valinnassa, että kaapin ympäristön lämpötila on taulukon ilmastoluokan ympäristölämpötilarajojen puitteissa.

llmastoluokka	Ympäristön	lämpötila
SN +10 ... +32 °C
N +16 ... +32 °C
ST +18 ... +38 °C

Mikäli ympäristön lämpötila on alle suositusarvon, saattaa kaapin sisälämpötila nousta ohjelämpötilaa korkeammaksi.

Mikäli ympäristön lämpötila kohoaa yli enimmäisarvon, kompressori käy pidempään, automaattisulatus häiriintyy, sisälämpötila nousee ja energiankulutus kasvaa vastaavasti.

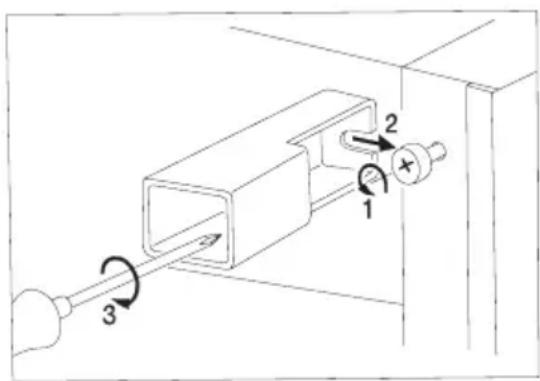

Asenna kiilat, jotka löytyvät lisätarvikepussista ylhäältä, laitteen takakulmasta.

Irrota ruuvit, laita kiilat ruuvien alle ja kiinnitä ruuvit uudelleen.

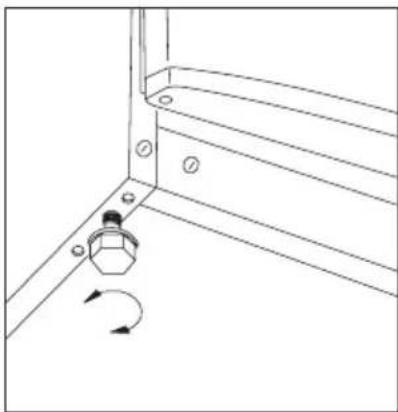

Kun asetat kaappia paikalleen, varmista, että se seisoo suorassa. Se voidaan säätää suoraan asentoon kahden kaapin rungon alla olevan säätöjalan avulla.

Älä sijoita kaappia suoraan auringonpaisteseen tai tulisijan tai lieden läheisyyteen.

Jos tilan pohjaratkaisun takia on pakko sijoittaa kaappi lieden tai lämpölähteen läheisyyteen, pitää noudattaa seuraavat vähimmäisetäisyydet:

• Jos kaasu- tai sähkölieteen jää alle 3 cm, pitää laitteiden väliin sijoittaa vähintään 0,5 - 1 cm paksu, palamaton eristyslevy.
• Öljy- tai hiililämmitteiseen lämmönlähteeseen pitää jäädä vähintään 30 cm, koska niiden lämmitysteho on suurempi.

Kaappi on niin suunniteltu, että se toimii myös suo-raan seinää vasten sijoitettuna.

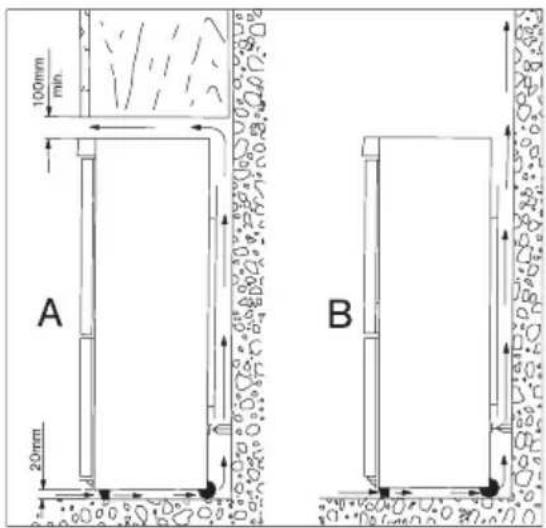

Kaappia sijoitettaessa pitää noudattaa seuraa- vat vähimmäisetäisyydet:

A: Kalusteisiin sijoitettuna
B: Vapaasti sijoitettuna

Oven kätisyyden vaihtaminen

Kun oven kätisyys tilasyistä pitää vaihtaa (sijoitus-paikka tai käytettävyys), voidaan oven kätisyys vaihtaa oikeasta vasempaan.

Myytävissä kaapeissa saranat ovat oikealla.

Vaihda oven kätisyys seuraavien ohjeiden ja kuvien mukaan:

• Seuraavien vaiheiden suorittamiseen tarvitaan toisen henkilön apua, joka asennuksen aikana pitää tiukasti kiinni kaapin ovista.
  • Irrota kaapin pistoke pistorasiasta.

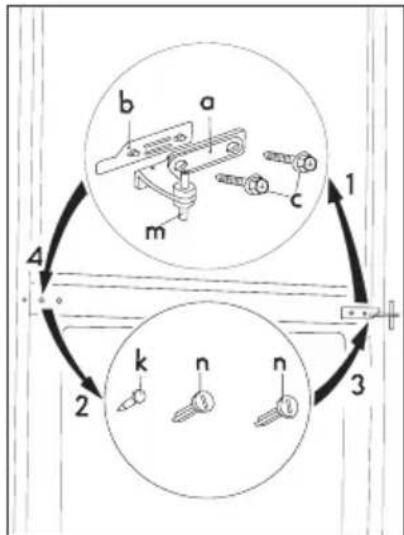

• Avaa ovet ja irrota tuplasarana (a, b) ruuvaamalla auki ja irrottamalla molemmat ruuvit (c) (kuva 2).
• Irrota tuplasarana (a, b, c) kaappirungosta molempia ovia kevyesti kippaamalla. Muista myös irrottaa saranan oleva muovitiiviste (b) (kuva 2).

• Irrota jääkaapin ovi vetämällä se varovasti alaspäin.
• Irrota pakastimen ovi vetämällä se varovasti ylöspäin.
• Irrota (jääkaapin oven päällä oleva) täytetulppa ja kiinnitä se jälleen toiselle puolelle.
• Irrota (pakastimen oven päällä oleva) täytetulppa ja kiinnitä se jälleen toiselle puolelle.

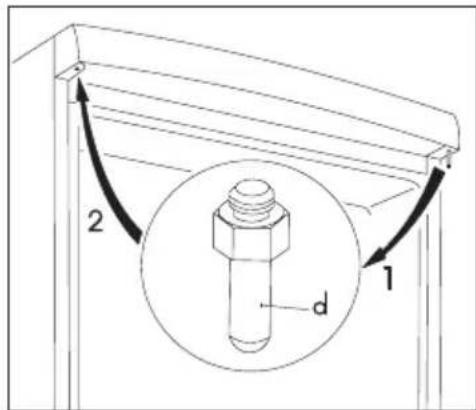

• Irrota jääkaapin yläsaranan tappi ruuvaamalla (d) ja ruuvaa se kiinni toiselle puolelle (kuva 1).
  • Irrota alhaalla kaapissa olevat tulpat (u). (Kuva 3)

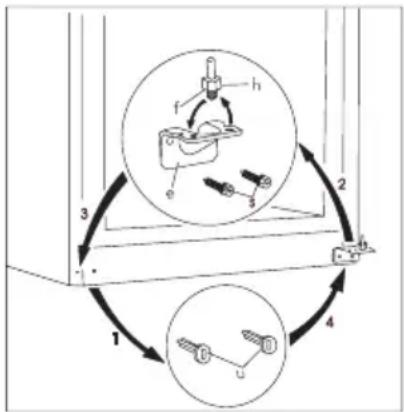

• Irrota alasarana (e) ruuvaamalla auki sen ruuvit (s) ja ruuvaa se kiinni toiselle puolelle (Kuva 3).
• Irrota alasaranan tappi (f) ja sen aluslevy (h) ja kiinnitä ne alasaranan toiseen reikään.
  • Kiinnitä täytetulpat (u) toiselle puolelle.
• Irrota tuplasaranien peitetulpat (n, k, 3 kpl.) vasemmalta puolelta ja pistä ne sisään toiselle puolelle (kuva 2).
• Kiinnitä tuplasaranien tapit (m) pakastimen oven vasemmanpuoliseen reikään (kuva 2).
• Aseta pakastimen ovi alempaan ovitappiin (f) (kuva 3).
• Aseta jääkaapin ovi ylempään ovitappiin (d) ja aseta tuplasaranien tapit (m) ovea kevyesti kippaamalla jääkaapin oven reikään.
• Avaa ovet ja kiinnitä tuplasarana molemmalla ruuvilla (c) vasemmalla puolella. Muista myös panna saranan alla oleva muovitiiviste (b) paikoilleen. Tarkista, että oven reuna on suora suhteessa kaapin seinään.
• Nosta kaappi takaisin alkuperäiselle paikalleen, tarkista, että se on suorassa ja pistä pistoke pistotulppaan.

Ellet itse pysty suorittamaan tässä selostettuja vaihtovaiheita, voit ottaa yhteyttä lähimpään valtuutettuun huoltoliikkeeseen, joka vaihtaa laitteen kätisyyden korvausta vastaan.

Sähköliitäntä

Tämä jääkaappi toimii 230 V \~ 50 Hz jännitteellä. Liitä jääkaappi maadoitettuun pistorasiaan. Mikäli kotisi pistorasiat eivät ole maadoitettuja, ota yhteys ammattitaitoiseen sähköasentajaan.

CE Tämä kaappi täyttää seuraavat EU-direktiivit:

- 73/23 EU päivätty 19.02.73 (pienjännitedirektiivi) ja seurannaismuutokset.

- 89/336 EU päivätty 03.05.89 (sähkömagneettinen yhteensopivuus) ja seurannaismuutokset.

- 96/57 ETY - 96/09/03 (energiatehokkuusdirektiivi) sekä sen myöhemmät muutokset

Säilytysaikataulukko (1)

Ruoka Säilytysaika	vuorokausissa Pakkaus
	1	2	3	4	5	6	7
Raaka liha X X x x tuorekelmu, ilmatiivis
Keitetty liha X X X	x x x säilytysastia
Paistettu liha X X X	x x säilytysastia
Raaka jauheliha X säilytysastia
Paistettu jauheliha	X	X	x	x				säilytysastia,
Leikkeleet, makkarat	X	X	x	x				tuorekelmu, voipaperi
Tuore kala	X	x	x					tuorekelmu, ilmatiivis
Keitetty kala	X	X	x	x				säilytysastia
Paistettu kala	X	X	x	x	x			säilytysastia
Säilykekalat (avattu)	X	x	x					säilytysastia
Tuore broileri	X	X	X	x	x	x		tuorekelmu, ilmatiivis
Paistettu broileri	X	X	X	x	x	x		säilytysastia
Tuore kana	X	X	x	x	x			tuorekelmu, ilmatiivis
Keitetty kana	X	X	x	x	x			säilytysastia
Tuore ankka, hanhi	X	X	X	x	x	x		tuorekelmu, ilmatiivis
Paistettu ankka, hanhi	X	X	X	X	x	x	x	säilytysastia
Avaamaton voi	X	X	X	X	X	X	X	alkup. pakkaus
Avattu voi	X	X	x	x	x	x	x	alkup. pakkaus
Maitopurkki	X	X	X	x	x			alkup. pakkaus
Kerma	X	X	x	x				muovirasia
Hapankerma	X	X	X	X	x	x	x	muovirasia
Juusto (kova)	X	X	X	X	X	X	X	alumiinifolio
Juusto (pehmeä)	X	X	X	X	x	x	x	tuorekelmu
Maitotuotteet	X	X	X	X	x	x	x	tuorekelmu
Kananmunat X X X	X	X	X	X
Pinaatti	X	X	x	x				tuorekelmu
Vihreät herneet ja pavut	X	X	X	X	x	x	x	tuorekelmu
Sienet	X	X	x x x tuorekelmu
Porkkanat, juurekset	X	X	X	X	X	X	X	tuorekelmu
Pippurit	X	X	x x x tuorekelmu
Tomaatit	X	X	X	X	X	X	X	tuorekelmu
Kaali	X	X	X	X	X	x	x	tuorekelmu
Heikosti säilyvät hedelmät ja marjat (esim. mansikka)	X	X	X	x	x			tuorekelmu
Muut hedelmät	X	X	X	X	x	x	x	tuorekelmu
Säilykehedelmät (avattu)	X	X	X	x	x			säilytysastia
Kermakakut	X	X	x	x				säilytysastia

Huom!

X: tavanomainen säilytysaika

x: mahdollinen säilytysaika (koskee ainoastaan aivan tuoreita tuotteita)

Säilytysaikataulukko (2) Pakasteiden säilytysajat

Pakasteet Jääkaapissa ****-pakastimessa
	+2 ... +7 °C	-18 °C
Vihannekset: vihreat pavut, vihreat herneet, sekavihannekset, kurpitsat, vilja, jne.	1 vuorokausi	12 kuukautta
Valmisruoat: kasvisruoat, kasvishöystöt lisukkeet, jne.	1 vuorokausi	12 kuukautta
Valmisruoat: sisäpaisti, lammasruoat, sianliharuoat, vanukkaat, jne.	1 vuorokausi	6 kuukautta
Peruna- ja pastaruoat: perunamuusi, pastat, ranskanperunat, jne.	1 vuorokausi	12 kuukautta
Keitot: lihakeitto, papu- ja hernekeitto, jne.	1 vuorokausi	6 kuukautta
Hedelmät: kirsikat, karviaismarjat, hedelmärahkat	1 vuorokausi	5 kuukautta
Liha ja kala: kana, ankka, hanhi, tuore kala	1 vuorokausi	6 kuukautta
Jäätelöt	1 vuorokausi	3 viikkoa

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
- ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Huolto ja varaosat

Tarkista kohdasta "Jos kaappi ei toimi..", pystytkö itse selvittämään syyn ja vian. Jos kutsut huollon paikalle, vaikka vian ratkaisu löytyy näiltä sivuilta, saatat itse joutua maksamaan kustannukset. Näin käy myös, jos käytät kaappia muuhun tarkoitukseen kuin kotikäyttöön. Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltolikkeen tehtäväksi.

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Lähimmän valtuutetun huoltoliikkeen löydät soittamalla numeroon 0200-2662 (0,1597/min+pvm)* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

- Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli
Tuotenumero
Sarjanumero
Ostopäivä

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme, numerosta 0200-2662 (0,1597 €min+pvm).

Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa :

carelux.fsh@.electrolux.fi.
