NÁVOD K OBSLUZE ZRB36ND8 ZANUSSI

Před instalaci a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička použivá v souladu s pisemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení.

Níže uvedené symboly vám pomohou usnadnit hledání.

Bezpečnostní upozornění

Výstrahy a informace u tohoto symbolu slouži bezpečnosti vaší osoby a vašeho spotřebiče.

Rady, užitečné informace

Informace týkající se životního prostředí

Symboly používané k označení poznámek

U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání.

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u přislušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obsah

Důležité bezpečnostní informace ....57

Obecná bezpečnostní opatření .....57

Opatření pro bezpečnost dětí .....57

Bezpečnostní opatření pro instalaci .....57

Bezpečnostní opatření pro isobutan .....57

Obecné informace ....58

Popis přístroje, důležité části .....58

Spinačové a kontrolní zařízeni 59

Uvedení do provozu 59

Nastavení regulatoru teploty 59

Jak používat chladničku 59

Uchovávání v chladničce 59

Doba uchovávání a teplota potravin ......60

Jak použivat mrazničku 60

Zmrazování 60

Skladování v mrazící jednotce ......60

Jak vyrábět kostky ledu 60

Užitečné informace a rady 60

Informace a poznámky 61

Tak můžete ušetřit energii 61

Spotřebič a životní prostředí ......61

Údržba 61

Odmrazování 61

Pravidelné čištění 62

Když se chladnička nepouživá ......62

Odstraňování závad 62

Vyměna žárovky 62

Když něco nefunguje správně 62

Pokyny pro instalatéra 64

Technické údaje 64

Instalace spotřebiče 64

Doprava, vybalení 64

Čištění 64

Místo nainstalování 64

Změna směru otevíráni dveří ......65

Elektrické připojení 66

Tabulka dob uchovávání (1) 67

Tabulka dob uchovávání (2) 68

Záruka a servis....68

Záruční podmínky 68

Servis a náhradní díly 68

Skupina Electrolux je největším výrobcem spotřebičů pro kuchyň, čistotu a venkovní použití. Více než 55 milionů výrobku Skupiny Electrolux / jako jsou chladničky, sporáky, pračky, vysavače, řetězové pily a travní sekačky/ vĚcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích svéta..

Důležité bezpečnostní informace

Obecná bezpečnostní opatření

• Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič pri jeho stěhování nebo pri změně jeho vlastníka.
• Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použiti, které je v souladu s těmito pokyny.
• Servis a opravy spotřebiče, včetně oprav přivodního kabelu a jeho výměny, směji provádět jen k tomu výrobcem autorizované specializované opravny. Pro opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojít k poškozeni spotřebiče nebo k úrazu či jiným škodám.
• Tento spotřebič je odpojen od sitě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh.
• Přívodní kabel se nesmí prodlužovat.
• Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky.

- Poškozená zástrčka se může přehřívat a způsobit požár.

- Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel.

- Hrozi nebezpečí zkratu a požáru.

- Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna.

• Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem.
• Pokud je prívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem.

- Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky.

• Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru.
• Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení.
• Při čištění, odmrazování, vyjímání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré, špičaté a tvrdé předměty, protože mohou způsobit poškození spotřebiče.
• Bud'te opatrní, aby se do termostatu a skřiňky osvětlení nedostaly žádné tekutiny.
• Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky.
• Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co neidříve.
• Komerční balíčky zmrazených potravin uchovávejte v souladu s pokvny jejich výrobce.
• Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálij.
• Nepokládeite horké hrnce k plastikovým součástem.
• Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat.
• Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích.
• Pravidelně kontrolujte a vyčistěte vývod odtáté vody,

která během odmrazování vytéká - uvnitř spotřebiče je výstražný štítek, který vás na to upozomuje. Kdyby byl tento vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu.

Opatření pro bezpečnost dětí

Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení.
- Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály.
- Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odrízněte přívodní kabel (co nejbliže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřit.
- Tento spotřebič nesměji používat osoby (včetně děti) se sniženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály.

Bezpečnostní opatření pro instalaci

Umistěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám.
- Když spotřebič přemistujete, dbejte, aby zástrčka nebyla zapojena do zásuvky.
Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu.
- Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřivání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace.

Bezpečnostní opatření pro isobutan Upozornění

• Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný.
• Zajistěte správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky.
• Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urchlení odmrazovacího procesu, s výimkou těch které doporučuje výrobce.
• Neporušte chladíci okruh spotřebiče.
• Nepouživejte žádné elektrické spotřebiče uvnitré skladovaciho prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem.

Aby byla zajištěna bezpečnost osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení.

Oficiální označení spotřebiče je „kombinace chladnička-mraznička s jedním kompresorem a mrazničkou ve spodni části”. Spotřebič nabizi kromě všeobecných služeb mrazničku, která má svoje vlastní dveře a je zcela oddělena od ostatní jednotky.

Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, pro domácí

zmrazování potravin v množství, uvedeném v pokynech pro uživatele, a pro výrobu ledu.

Tento spotřebič splňuje požadavky norem na různé teplotní limity podle klimatické třídy.

Pismeno, symbolizující klimatickou třidu, se nachází na typovém štítku.

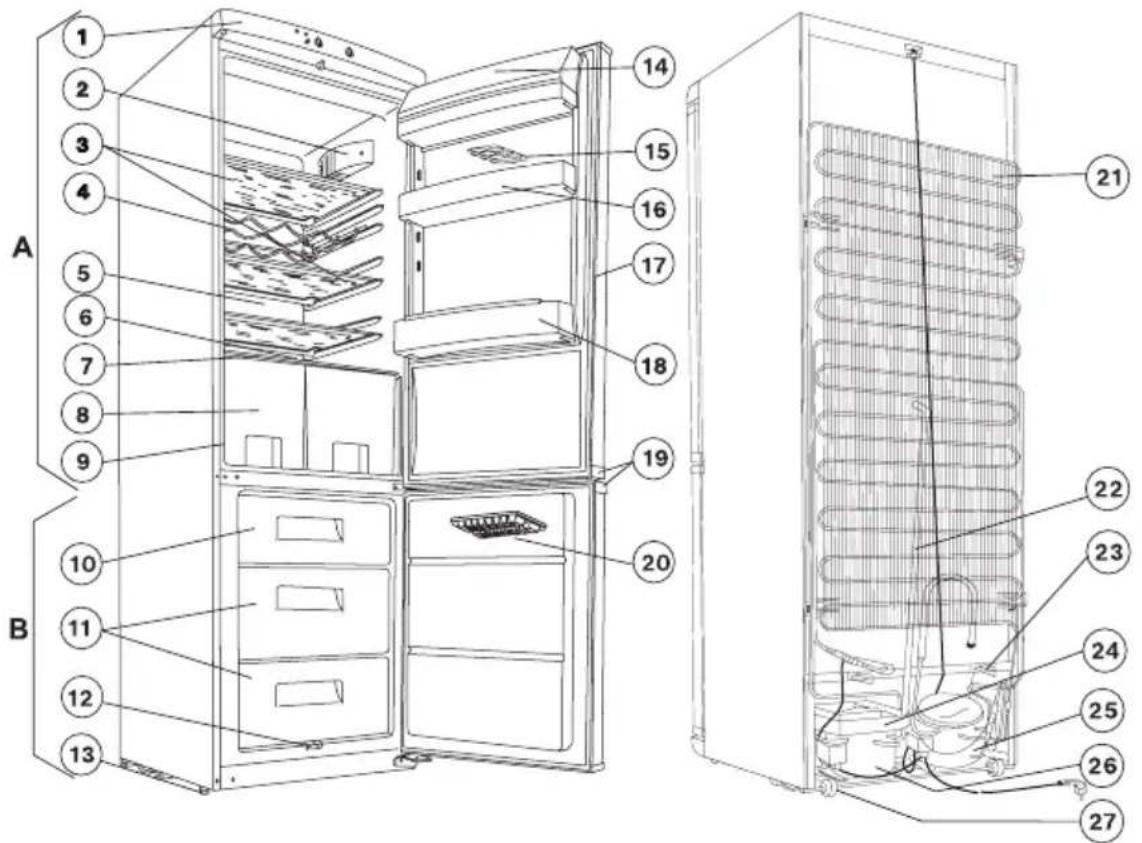

Popis přístroje, důležité části

A Chladící jednotka
B Mrazící jednotka

1. Krycí panel
2. Osvětlovací armatura
3. Skleněné police
4. Regál na lahve
5. Chladící plocha
6. Sběrač roztáté vody
7. Skleněná police
8. Přihrádky na ovoce

9. Datový štítek

10. Chladící přihrádka

11. Úložná(é) prihrádka(y) s košem

12. Sběrač roztáté vody

13. Nastavitelné patky

14. Kryt prihrádky na máslo

15. Kontejner na vejce
16. Dveřní regál
17. Profil dveřniho těsnění
18. Regál na lahve
19. Držadla dveří
20. Deska na led
21. Kondenzátor
22. Odvod roztáté vody
23. Distanční vložka
24. Odparníkový tác
25. Kompresor pro mrazicí jednotku
26. Kompresor pro chladici jednotku
27. Válečky

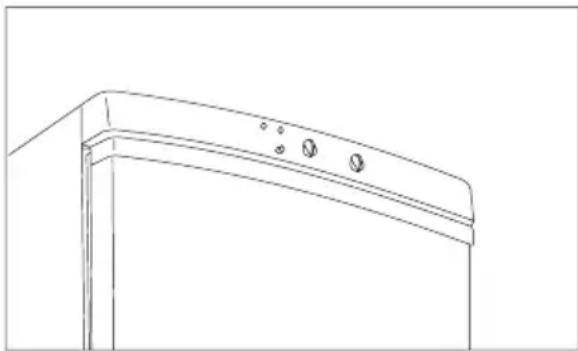

Spinačové a kontrolní zařízení

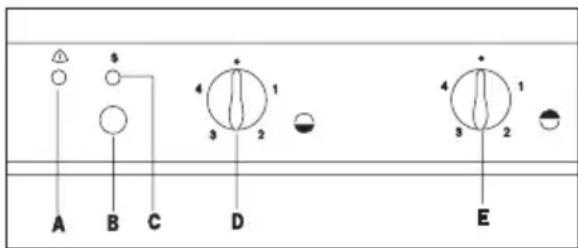

Ve střešním rámu se nacházejí pod stejným krytem následující jednotky:

A. Červená světelná kontrolka

Svití v závislosti na vnitřní teplotě mrazící jednotky.

Svití krátce

• bezprostředně po prvním uvedení do provozu
• při uložení čerstvého zboží

Svítí déle

- jestliže je v mrazící jednotce príliš teplo (při uložení príliš velkého množství čerstvého zboži nebo jestliže jsou dveře príliš dlouho otevřené, resp. jestliže netěsni).

Jestliže má mrazící jednotka provozní poruchu.

B. Spínač pro rychlé zmrazování

Jestliže je tlačítko stisknuté, je kompresor přístroje v nepřetržitém provozu a žlutá světelná kontrolka stále svítí. K tomu si prostudujte si kapitolu „Zmrazování“.

C. Žlutá světelná kontrolka

Svití, jestliže je spínač pro rychlé zmrazování stisknutý. K tomu si prostudujte si kapitolu „Zmrazování“.

D. Otočný knoflík k regulaci teploty mrazící jednotky Slouži k nastavení teploty mrazící jednotky.

E. Otočný knoflík k regulaci teploty chladíci jednotky Slouží k nastavení teploty chladničky.

Uvedení do provozu

Zastrčte prosím síťovou zástrčku do zásuvky.

Chladící jednotka

Ke spuštění procesu chlazení otočte prosím regulátor teploty („E“) ve směru hodinových ručiček. V poloze „0“ je chladicí jednotka mimo provoz, je ale pod napětím.

Mrazící jednotka

Ke spuštění procesu mrazení otočte prosím regulátor teploty („D“) ve směru hodinových ručiček. Rozsvití se červená světelná kontrolka a později zhasne, jak je popsáno v kapitole „Spinačové a kontrolní zařízení“, bod „Červená světelná kontrolka“. V poloze „0“ je mrazící jednotka mimo provoz, je však pod napětím.

Nastavení regulátoru teploty

V závislosti na nastavení přerušují regulatory teploty provoz přístroje na kratší, nebo delší dobu, poté jej opět uvedou do provozu a zabezpečí tak požadovanou teplotu.

Chladicí jednotka

U chladící jednotky si můžete vybrat několik stupňů chlazení mezi "Min" a "Max".

Vyberete-li střední nastavení (mezi minimem a maximem), je teplota v chladící jednotce za normálních okolností mezi 0 a +5 °C. Čím bliže je nastavení k poloze "Max", tim je chlazení intenzivnější.

Mrazicí jednotka

Jestliže vyberete střední nastavení, je možno dosáhnout v mrazici jednotce teplot až pod -18 °C. Tim je zaručeno trvalé uskladnění potravin. Timto je zaručeno trvalé uskladnění potravin.

Teplota uvnitř prístroje je ovlivňována nejen polohou regulátorů teploty, ale také okolní teplotou, četnosti otevíráni dveří, množství čerstvě uložených potravin, atd.

V nejvyšším stupni v připadě zvýšeného zatižení, např. v době letního horka mohou kompresory běžet nepřetržitě. Toto přístroji neškodi.

Jak používat chladničku

Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd..

Nedávejte laskavě do chladici jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy.

Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto připadě zůstane zachován původni obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech.

Uchovávání v chladničce

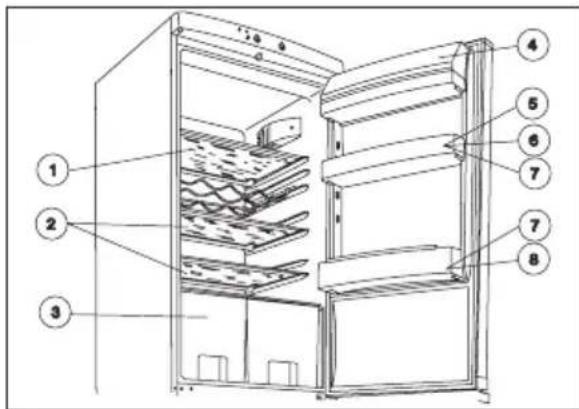

Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže:

1. Cukrášké výrobky, hotové pokrmy, pokrmy v nádobách, čerstvé maso, studené nářezy, nápoje.

2. Mléko, mléčné výrobky, pokrmy v nádobách.

3. Ovoce, zelenina, saláty.

CZ

1. Sýry, máslo.
2. Vejce.
3. Jogurty, kyselá smetana.
4. Malé láhve, nealkoholické nápoje.
5. Velké láhve, nápoje.

Doba uchovávání a teplota potravin

Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání potravin.

Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zacházi. Proto je uváděná doba uchovávání potravin jen orientační.

Jestliže nechcete nakoupené silně zmrazené potraviny hned použit, můžete je uložit přibližně na jeden den (až se rozmrazí) do chladničky.

Jak používat mrazničku

Zmrazování

Přístroj je konstruován ke zmrazováni čerstvých potravin v množstvích uvedených na popisném štitku. Zmrazování různých potravin provádějte prosím po odpovidající přípravě následujícím způsobem.

Stiskněte prosím asi 4 hodiny před zmrazováním menšího množství potravin - nebo 24 hodin před zmrazováním většího množství spínač pro rychlé zmrazování (rozsvití se žlutá kontrolka). Poté běži kompresor mrazící jednotky v nepřetržitém provozu, aby se dosáhlo teploty potřebné pro process zmrazování.

Potraviny, které byly již dříve hluboce zmrazeny nebo jejich část přendejte z horní úložné schránky do jiné úložné schránky (jiných úložných schránek). Uložte čerstvé potraviny do mrazici jednotky tak, aby zbylo dostatek místa pro cirkulaci vzduchu. Jestliže mrazící jednotce ještě zůstávají zmrazené potraviny, dejte je na jednu stranu v úložné schránce a dbejte prosím na to, aby se čerstvé potraviny nedotýkaly již zmrazených potravin.

Nechte prístroj běžet popsaným způsobem cca 24 hodin. Poté prosím opět stiskněte spínač pro rychlé zmrazování (rozsvití se žlutá kontrolka) a prístroj běží opět v automatickém provozním režimu.

Nikdy nezmrazujte najednou větší množství potravin, než je uvedeno v kapitole „Technické údaje“, protože proces zmrazování pak již nemůže

probíhat bezvadně a v důsledku toho dochází k negativnímu ovlivnění kvality potravin při rozmrazování (ztráta chuti a aroma, poškození, atd.).

Během zmrazování se pokud možno vyhněte výrobě ledu, protože tím by byl negativně ovlivněn proces zmrazování

Skladování v mrazící jednotce

Zmrazené potraviny by měly být po ukončení procesu zmrazování uloženy v příslušných (1 nebo 2) mrazicích boxech. Díky tomu bude v mrazícím boxu zajištěno místo pro další zmrazování. Již uložené potraviny tak nejsou negativně ovlivňovány novým zmrazováním.

Jestliže je nutno umístit větší množství potravin, je možno mrazící boxy s výjimkou spodního boxu odstranit a zboží postavit bezprostředně na chladící plochu.

Při zakoupení již zmrazeného zboží je nutno bezpodmínečně respektovat dobu skladování uvedenou na obalu. Ohledně skladování zboží, které jste si zamrazili sami, naleznete odpovidající informace v pokynech uvedených na dveřich spotřebiče. Symboly znázorňují příslušné potraviny, čísla příslušnou maximální dobu uchovávání v měsících.

Skladování prudce zmrazených „mražených produktů“ je bezpečné jen tehdy, jestliže tyto až do okamžiku uskladnění v mrazící jednotce nebyly ani částečně rozmraženy.

Již jednou rozmražené, at už normálně nebo prudce zmražené produkty by neměly být znovu zamrazovány, ale naopak co nejdříve zkonzumovány.

Jak vyrábět kostky ledu

Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny.

Navlhčením dna výrobniku a nastavením knofliku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit ovládací knoflik termostatu zpět na vhodný stupeň. Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobniku nebo úderem. Jestliže výrobník k oddílu přimrzne, nepoužívejte k uvolnění kovové nástroje ani nože, protože by se systém chlazení mohl poškodit.

i Užitečné informace a rady

• Přestavitelné police si zasluhují pozornost, neboť značně zvyšují využitelnost oddilu čerstvých potravin. Přestavění polic je možné při otevření dveří pod úhlem 90°.
• Po otevření a zavření dveří mrazničky uvnitř diky nízké teplotě stoupne podtlak. Počkejte proto s dalším otevřením právě zavřených dveří 2-3 minuty, (pokud je potřebujete znovu otevřit), až se vnitřní tlak vyrovná.
• Dbejte na to, aby mraznička byla provozována s takovým nastavením termostatu, aby teplota uvnitř nikdy nestoupla nad -18 °C, protože vyšší teplota může poškodit zmrazené potraviny.
• Je praktické se ujistit o bezporuchovém provozu spotřebiče denně, aby se případná porucha zjistila včas a zabránilo se poškození zmrazených potravin.

Informace a poznámky

V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí.

Tak můžete ušetřit energii

• Vyvarujte se umístění přístroje na místě, které je vys- taveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla.
• Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu.
• Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy.
• Vyvarujte se zbytečného otevirání dveří nebo jejich otevirání na delší dobu.
• Teplé potraviny byste měli ukládat do chladici jednotky pouze tehdy, jestlíže již byly ochlazeny na pokojovou teplotu.
• Kondenzátor je nutno neustále udržovat v čistotě.

Spotřebič a životní prostředí

Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o mistech shromažďování odpadu můžete získat u úřadů místní samosprávy.

Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné.

Údržba

Odmrazování

K provozu přístroje patří také to, že z vlhkosti přítomné v chladící části se vytvářejí vrstvy námrazy, resp. ledu.

Tlustá vrstva námrazy, resp. ledu má izolační účinek a nepříznivě tak ovlivňuje chladící výkon, což vede ke zvýšení teploty v chladící části a ke zvýšené spotřebě energie.

U tohoto typu prístroje se uskutečnuje odmrazování chladících ploch zcela automaticky, bez jakéhokoliv vnějsího zásahu. Regulátor teploty prerušuje v pravidelných intervalech na kratší nebo delší dobu provoz kompresoru - prítom se také preruší proces chlazení - a uvnitř prístroje stoupne teplota na základě teplotního zatížení nad 0°C a začne proces odmrazování. Když dosažení teploty povrchu chladících ploch dosáhne +3 až +4°C, uvede regulátor teploty systém automaticky opět do provozu.

Roztátá voda odtéká vývodem do sběrného kontejneru nad kompresorem a působením tepla, vycházejícího z kompresoru, se odpařuje.

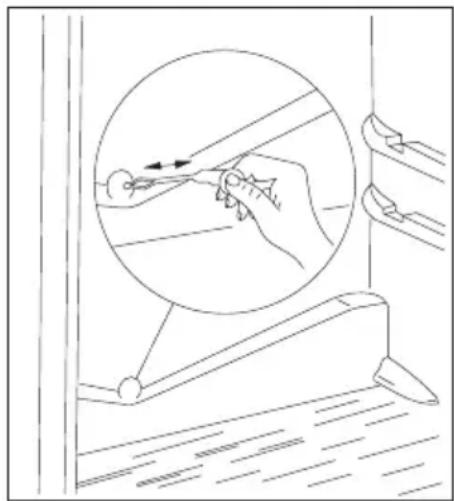

Mějte prosim na paměti, že odtokový otvor pro roztátou vodu je třeba pravidelně kontrolovat a čistit, protože v případě ucpání se nashromážděná roztátá voda dostane do izolace přístroje a tam může časem způsobovat provozní poruchy.

Čištění otvoru odvodního kanálu provádějte prosím pomoci dodaného čističe trubek zobrazeného na obrázku. Čistič trubek by měl být uložen v odtokovém otvoru.

Typický případ ucpání otvoru odvodního kanálu nastane tehdy, jestliže dáte do chladničky produkty zabalené do papiru, ty přijdou do styku se zadní stěnou chladici jednotky a přimrznou k ní. Jestliže je produkt právě v tomto okamžiku vyjmut z lednice, papír se utrhne, dostane se do odvodního kanálu a to vede k jeho ucpání.

Při ukládání zboží zabaleného do papíru si prosím počinejte obzvlášť opatrně, abyste se vyhnuli ucpání.

V případě zvýšeného namáhání, např. při extrémních letních vedrech, se může stát, že chladnička dočasně běží v nepřetržitém provozu a automatické odmrazování v této době nefunguje.

Jestliže po proběhnutí odmrazovacího cyklu zůstanou na zadní straně chladničky malé ledové, resp. námrazové skvrny, nejedná se o chybnou funkci spotřebiče.

Mrazíci jednotka nemůže být vybavena funkcí automatického odmrazování, protože hluboce zmrazené a zmrazené produkty nesnesou teplotu odmrazování.

Proto existuje možnost odstranit malé námrazy jinovatky nebo ledu pomocí dodané plastové špachtle.

Jestliže je vrstva námrazy nebo ledu tak tlustá, že ji již není možno odstranit pomocí plastové špachtle, je nutno chladící tyče odmrazit. Četnost závisí na intenzitě používání (obecně 2- až 3krát za rok).

Vyjměte zmrazené zboží z přístroje, položte je do koše vyloženého papírem nebo látkou a uložte vše pokud možno na chladném místě nebo přemístěte zboží do jiné chladničky.

Vytáhněte síťovou zástrčku ze zásuvky a prerušte tak prívod proudu pro obě části prístroje.

CZ

Otevřete dveře obou částí přístroje a vyčistěte chladící jednotku podle kapitoly "Pravidelné čištění", a údržbu a vyčištění mrazící jednotky proved'te podle následujících pokynů:

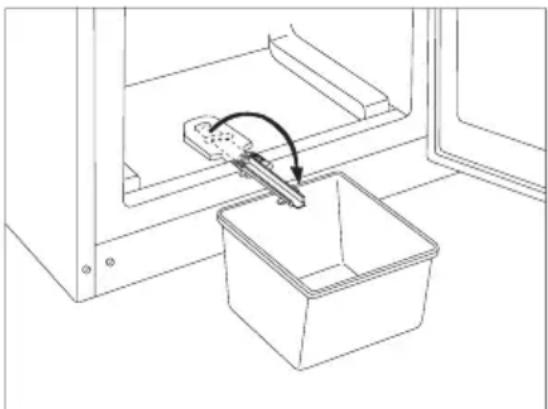

Za účelem odvedení roztáté vody z mrazící jednotky vyjměte odtokový prvek umístěný dole uprostřed a nasadťe jej zpátky obráceně - jak je znázorněno na obrázku. Pod odtokový prvek postavte misku nebo misu k zachycení kapaliny.

Po ukončení odmrazování zastrčte výtokový prvek opět zpátky do původní polohy.

Vyobrazená miska není příslušenstvím přístroje!

Po odmrazení a odtoku roztáté vody byste měli povrch vysušit.

Zastrčte siťovou zástrčku opět do zásuvky a uložte potraviny zpět do mrazničky.

Doporučujeme nechat přístroj několik hodin běžet na nejvyšší provozní stupeň, aby bylo co nejrychleji dosaženo odpovídající chladící teploty pro skladování.

Pravidelné čištění

Doporučuje se interiér chladničky mýt v periodách 3 až 4 týdny vlahou vodou. Pak vše dobře vytřete (je praktické čistit interiér mrazničky a zároveň ji odmrazovat).

Čistici prostředky pro domácnost ani mýdlo se nesmi použít.

Po vypnutí spotřebiče ho omyjte vlahou vodou a vytřete ho. Dveřní těsnění vyčistěte čistou vodou. Po vyčištění spotřebič zapněte.

Doporučuje se prach a nečistoty, které jsou nashromážděny na kondenzátoru na zadní straně chladničky a na kondenzátoru odstranit a vyčistit odpařovaci misku na kompresoru jednou nebo dvakrát za rok.

Když se chladnička nepoužívá

V případě, že se spotřebič nebude dlouhou dobu používat, provedte následující kroky:

Vypněte spotřebič.

Z chladničky vyjměte potraviny.

Proved'te odmrazení a vyčistěte ji podle dríve uvedeného postupu.

Nechte dveře otevřené, aby vzduch uvnitř nezatuchl.

Odstraňování závad

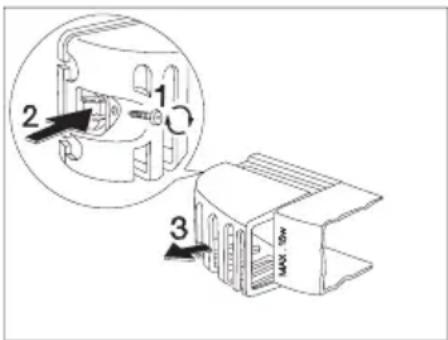

Vyměna žárovky

Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup:

Přerušte přívod proudu k přístroji.

Odšroubujte šroub, kterým je pripevněn kryt (1), stiskněte, jak je vidět na obrázku, jazýček, který se nacházi vzadu (2), a odstraňte kryt ve směru šipky (3), pak je možno žárovku vyměnit (typ: T25 230-240 V, 15 W, objímka E14).

Po výměně žárovky nasad’te kryt zpátky tak, aby zaklapl, zašroubujte šroub zpátky a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje.

Když něco nefunguje správně

Béhem provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis.

Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavuji závadu, nýbrž jsou součásti normálního provozu.

Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, także zastavováni kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

Problem Možna príčina		Řesení
V chladničce je příliš velké teplo.	Termostat může být chybně nastaven.Byly vloženy nedostatečně chladné potraviny, nebo byly vloženy špatně.Dveře nezavírají těsně nebo nejsou dobře zavřeny.	Nastavte knoflik termostatu do vyšší polohy.Potraviny položte na vhodné místo.Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno.
V mrazničce je příliš velké teplo.	Termostat může být chybně nastaven.Dveře nezavírají těsně, nebo nejsou dobře zavřeny.Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.Zmrazované výrobky byly umístěny příliš blízko sebe.	Nastavte knoflik termostatu do vyšší polohy.Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno.Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch.
U zadní desky chladničky teče voda.Do chladničky teče voda.Na podlahu vytěká voda.	To je normální. Při automatickém odmrazování led na zadní desce taje.Vývod odtáté vody z chladničky může být zanesen.Vložené výrobky mohou vodě bránit ve stěkání do sběrače.Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem.	Vyčistěte vývod odtáté vody.Přemístěte výrobky, aby se zadní desky nedotýkaly přimo.Zaved’te vývod odtáté vody do odpařovací misky.
Tvoří se příliš mnoho ledu a námrazy.	Potraviny nejsou dobře zabaleny.Dveře nejsou dobře zavřeny nebo nezavírají těsně.Termostat může být chybně nastaven.	Potraviny lépe zabalte.Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté.Nastavte knoflik termostatu do polohy s vyšší teplotou.
Kompresor nepřetržitě běží	Termostat je chybně nastaven.Dveře nejsou správně zavřeny nebo nezavíra-ji těsně.Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství.Byly vloženy příliš teplé výrobky.Spotřebič je postaven v příliš teplém místě.	Nastavte knoflik termostatu do polohy s vyšší teplotou.Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté.Několik hodin vyčkejte a pak teplotu zkontrolujte znovu.Nevkládejte potraviny teplejší než je teplota v mistnosti.Zkuste snižit teplotu v místnosti kde je spotřebič umistěn.
Přístroj je mimo provoz.Nefunguje ani chlazení, ani osvětlení	Zástrčka není správně zapojena do zásuvky.Jsou spálené pojistky nebo vypnutý jistič.Termostat není zapnutý.V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky)	Zapojte zástrčku do zásuvky správně.Vyměňte pojistky nebo zapněte jistič.Spustře spotřebič podle pokynů v kapitole „Uvedení do provozu”.Zavolejte kvalifikovaného elektrikáře.
Spotřebič je hlučný. Spotřebič není správně ustaven.		Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze

Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko.

Pokyny pro instalatéra

Technické údaje

Model	ZRB 36ND ZRB 36ND8
Objem brutto (l)	Chladici jednotka: 249Mrazici jednotka: 110
Objem netto (l)	Chladici jednotka: 245Mrazici jednotka: 92
Šířka (mm)	595
Výška (mm)	1850
Hloubka (mm)	632
Spotřeba energie (kWh/24 h)(kWh/rok)	0,96350
Energetická třída podle normy EU	A
Mrazici výkon (kg/24 h)	4
Maximální doba uložení v případě provozní poruchy (h)	20
Jmenovitá intenzita proudu (A)	0,9
Hladina hluku Lc (dB)	38
Hmotnost (kg)	73
Počet kompresorů	2

Instalace spotřebiče

Doprava, vybalení

Doporučuje se dopravovat spotřebič v jeho originálnim obalu ve svislé poloze a respektovat výstražná upozomění na obalu.

Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat.

Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte.

Čištění

Odstraňte všechny lepicí pásky a jiné prvky, které v přístroji fixuji jednotlivé části příslušenství.

Vyčistěte přístroj uvnitř vlažnou vodou a neagresivním saponátovým přípravkem. Použijte k tomu měkkou utěrku.

Vnitřek prístroje po vyčištění vysušte.

Místo nainstalování

Okolní teplota ovlivnuje spotřebu energie prístroje a odpovídající provoz.

Při výběru mista instalace byste měli vzít v úvahu, že přístroj se používá způsobem odpovídajícím klimatické třídě uvedené v tabulce, podle níže uvedených mezních hodnot okolních teplot.

Klimatická třída Okolní teplota

SN +10 ... +32 °C

N +16 ... +32 °C

ST +18 ... +38 °C

Poklesne-li okolní teplota pod minimální hodnotu, může teplota v chladicím prostoru přístroje stoupnout nad předepsanou teplotní značku.

Překroči-li okolní teplota maximální hodnotu, projeví se to v prodloužené době činnosti kompresoru, v provozních poruchách při automatickém odmrazování, zvýšené vnitřní teplotě, resp. zvýšené spotřebě energie.

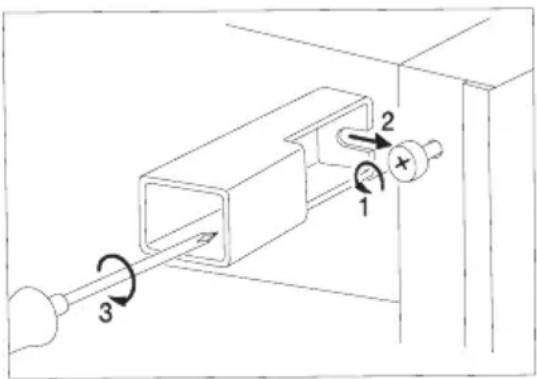

Instalujte distanční podložky, které lze nalézt v sáčku s příslušenstvím, na horní zadní rohy zařízení.

Povolte šrouby, vložte distanční podložky pod šrouby, a šrouby znovu utáhněte.

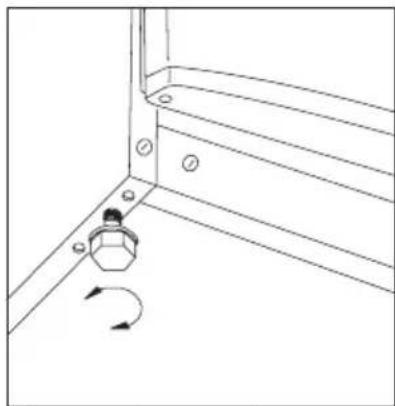

Při instalaci chladicí jednotky dbejte prosím na to, aby stála vodorovně. Vodorovnou polohu můžete nastavit pomocí obou nastavitelných nožiček umístěných vpředu pod dnem přístroje.

Nestavte prístroj na mista s vysokým dopadem slunečního zářeni, resp. do blízkosti kamen nebo sporáku.

Jestliže je kvůli rozčlenění prostoru přesto zapotřebí umistit přístroj bezprostředně do blízkosti sporáku, respektujte prosim následující minimální vzdálenosti:

Pokud je vzdálenost od plynového nebo elektrického sporáku menší 3 cm, musí být mezi přístroji umístěna nehôřlavá izolační deska o tloušťce minimálně 0,5 až 1 cm.

V případě olejových kamen nebo kamen na uhlí musi být vzdálenost 30 cm, protože vydávaji vyšší množství tepla.

Chladici jednotka je konstruována tak, že je možno ji používat také tehdy, jestliže byla postavena až na doraz ke stěně.

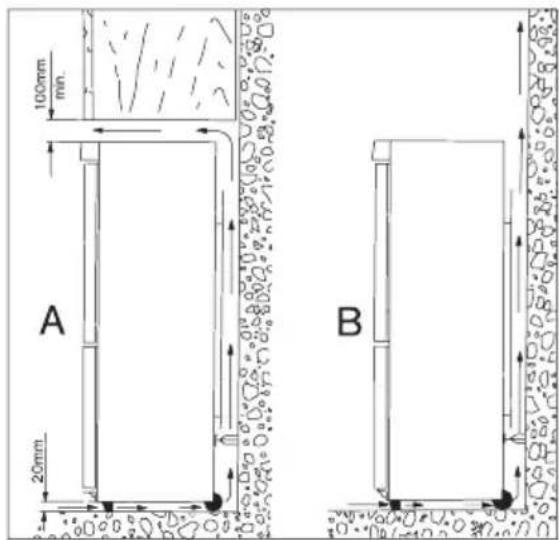

Při instalaci chladici jednotky je nutno dodržet zobrazené minimální vzdálenosti:

A: Instalace pod nástěnnou skřiní

B: Volně

Změna směru otevíráni dveří

Jestliže to vyžaduje umístění spotřebiče nebo manipulace s ním, je možné změnit směr otevíráni dveří z pravého na levé.

Spotřebiče dodávané na trh mají otevírání vpravo.

Změnu směru otevirání dveři proved'te prosím v pořadí podle následujícího popisu a obrázků:

- Pro provedení následujicích kroků je zapotřebí spolupráce další osoby, která dveře chladici jednotky během montáže podrží.

• Vytáhněte siťovou zástrčku přístroje ze zásuvky.

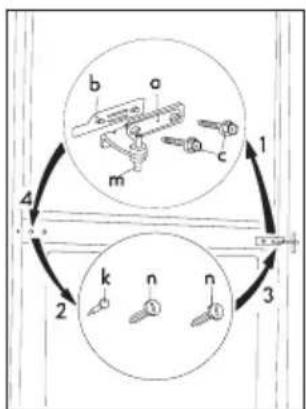

- Otevřete dveře a demontujte dvojitý držák dveři (a, b) vyšroubováním a vyjmutím obou šroubů (c) (obr. 2).

- Odstraňte dvojitý držák dveří (a, b, c) ze skřině lehkým naklopením obou dveří. Nezapomeňte vyjmout také plastovou distanční vložku (b) pod držákem dveří (obr. 2).

Sejměte dveře chladící části opatrným tahem dolů

Sejměte dveře mrazící části opatrným tahem nahoru

- Vyjměte záslepku (nahoře na dveřich chladíci části) a nasadťe ji znovu na druhé straně

- Vyjměte záslepku (nahoře na dveřich mrazící části) a nasadťe ji znovu na druhé straně.

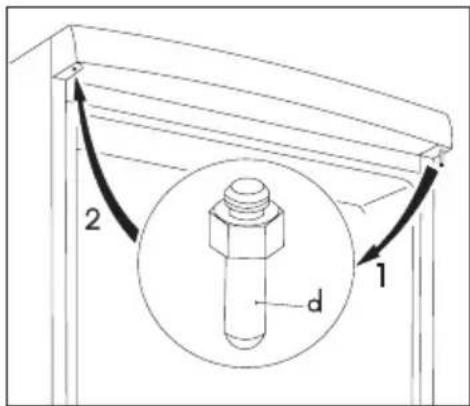

- Vyšroubujte horni dveřní čep (d) chladíci části a zašroubujte jej na opět druhou stranu (obr. 1).

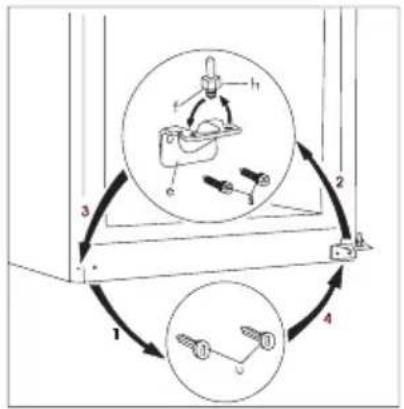

- Vyjměte záslepky (u) ve spodní části přístroje (obr. 3).

• Vyjměte spodní držák dveří (e) vyšroubování šroubů (s) a připevněte jej zpět na druhou stranu (obr. 3).
• Odmontujte spodní dveřní čep (f) a jeho podložku (h) a namontujte je do druhého otvoru spodního držáku dveří.
  • Vyměňte záslepky (u) na druhé straně.
• Vyjměte levé krycí čepy (n, k, 3 kusy) dvojitého držáku dveří a nasadťe je znovu na druhé straně (obr. 2).
• Zasuňte čep (m) dvojitého držáku dveří do levého otvoru dveří mrazící části (obr. 2).
• Nasad'te dveře mrazící části na spodní dveřní čep (f) (obr. 3).
• Nasad'te dveře chladící části na horní dveřní čep (d) a vložte čep dvojitého držáku dveří (m) po lehkém naklopení dveří do levého otvoru dveří chladící části.
• Otevřete dveře a připevněte dvojitý držák dveři oběma šrouby (c) na levé straně. Nezapomeňte přitom nasadit opět plastovou distanční vložku (b) pod držákem dveří. Dbejte na to, že hrany dveří musí být rovnoběžné s okrajem boční stěny přístroje.
• Postavte pristroj zpět na původní misto, vyrovnejte jej pomoci vodováhy a zastrčte šnůru do zásuvky.

Pokud nechcete zde popsané modifikační kroky provádět sami, zavolejte do nejbližší specializované dílny. Montéri provedou za poplatek modifikaci odborně.

Elektrické připojení

Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz.

Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval.

CE Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.:

• 73/23 EEC ze dne 19.02.73 (Směmice o nízkém napětí) ve znění pozdějších předpisů,
• 89/336 EEC ze dne 03.05.89 (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů.
• 96/57 EHS - 96/09/03 (Směrnice o energetické účinnosti) a její další znění

Tabulka dob uchovávání (1)

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny Doba uchovávání ve dnech Způsob zabaleni
Syrové maso X X x x x	mikrotén, vzduchotěsně
Vařené maso X X X	x x x	zakryty	pokrm
Pečené maso X X X	x x z	zakryty	pokrm
Syrova sekaná X zakryty pokrm
Pečená sekaná	X	X	x	x				zakryty pokrm
Študené nářezy, videníský salám	X	X	x	x				mikrotén, celofán, voskovaný papír
Čerstvé ryby	X	x	x					mikrotén, vzduchotěsně
Vařená ryba	X	X	x x				zakryty pokrm
Smažená ryba	X	X	x x x	zakryty pokrm
Ryby v otevřené plechovce	X	x	x					zakryty pokrm
Čerstvé kuře	X	X	X	x	x	x		mikrotén, vzduchotěsně
Smažené kuře	X	X	X	x	x	x		zakryty pokrm
Čerstvá slepice X X x x	x mikrotén, vzduchotěsně
Vařená slepice	X	X	x x x	zakryty pokrm
Čerstvá kachna, husa	X	X	X	x	x	x		mikrotén, vzduchotěsně
Pečená kachna, husa	X	X	X	X	x	x	x	zakryty pokrm
Máslo, neotevřené	X	X	X	X	X	X	X	původní obal
Máslo, otevřené	X	X	x	x	x	x	x	původní obal
Mléko v plastikovém sáčku	X	X	X	x	x			původní obal
Smetana	X	X	x	x				krabice z umělé hmoty
Kyselá smetana	X	X	X	X	x	x	x	krabice z umělé hmoty
Sýr (tvrdý)	X	X	X	X	X	X	X	hliníková fólie
Sýr (měkký)	X	X	X	X	x	x	x	mikrotén
Tvaroh	X	X	X	X	x	x	x	mikrotén
Vejce	X	X	X	X	X	X	X	mikrotén
Špenát, šťovik	X	X	x	x				mikrotén
Zelený hrášek, zelenéfazolové lusky	X	X	X	X	x	x	x	mikrotén
Houby	X	X	x x x	mikrotén
Mrkev, kořen X X X	X	X	X	X	mikrotén
Paprikové lusky	X	X	x	x	x			mikrotén
Rajská jablíčka	X	X	X	X	X	X	X	mikrotén
Zeli, kapusta	X	X	X	X	X	x	x	mikrotén
Rychle se kazící ovoce(jahody, maliny, a pod.) X X	X	x x	mikrotén
Ostatní ovoce	X	X	X	X	x	x	x	mikrotén
Otevřené ovocné konzervy	X	X	X	x	x			zakryty pokrm
Pečivo plněné krémem	X	X	x	x				zakryty pokrm

Poznámky:

X obvyklá doba uchovávání,

x možná doba uchovávání (týká se jen opravdu čerstvých výrobků).

Tabulka dob uchovávání (2)

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny potravin potravin	V oddílu čerstvých V+2 - +7 °C -18 °C	oddílu **** zmrazených°C
Zelenina:zelené fazolové lusky, zelený hrášek, michaná zelenina,dýně,kukuřice, a pod. 1 den 12 měsíců
Hotové pokrmy:zeleninová jídla, přílohy, s masem a pod. 1 den 12 měsíců
Hotové pokrmy:svičková, guláš z uzeného kolena, maso z tlačenky a pod. 1 den 6 měsíců
Pokrmy z brambor, těstoviny:bramborová kaše, noky, knedliky, těstoviny plněné džemem,smažené hranolky 1 den 12 měsíců
Polévky:masový vývar, polévka ze zelených fazolových lusků,polévka ze zeleného hrášku a pod. 1 den 6 měsíců
Ovoce:višně, třešně, angrešt, ovocný krém, drcené kaštany 1 den 12 měsíců
Maso:kuře, kachna, husa a jejich drůbky, 1 den 5 měsícůfilé, tuňák	1 den 6 měsíců
Mražený krém na tyčince, zmrzlina	1 den	3 týdny

Záruka a servis

Záruční podmínky

Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k běžnému používání v domácnosti.

Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícím.

Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřípadě - není-li to vzhledem k povaze (tzn. přičině i projevu) vady neúměrné - právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podmínkou pro uplatnění každého práva ze Záruky přitom je, že:

a) výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze,
b) veškeré záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny v Autorizovaném servisním středisku,
c) Kupující při reklamací výrobku předloží platný doklad o koupi.

Právo na odstranění vady výrobku (i všechna připadná další práva ze Záruky) je kupující povinen uplatnit v nejbližšim Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovída-

jícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska.

Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká.

Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku.

Běh záruční doby se staví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu.

Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte.

Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou.

Záruka vyplývající z těchto záručních podminek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti (který není závadou) ani na výrobek použitý nad rámec běžného používáni v domácnosti (např. k podnikatelským účelům aj.).

Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů.

Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čísel.

Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou:

• prodávající,
• Electrolux Service, a to bud' na telefonu: 261126112, nebo na adrese ELECTROLUX s.r.o., Electrolux Service, Hanusova ul., 140 21 Praha 4,
• Bezplatná telefonní INFOLINKA: 800-160016.

Electrolux

Service
