HIDDEN 2.0 PRF0101140A - Hotă ELICA - Manual de utilizare gratuit

Marcă	ELICA
Model	HIDDEN 2.0 PRF0101140A
Tip produs	Hotă de bucătărie
Utilizare recomandată	Aplicații casnice și similare (colțuri de bucătărie, ferme, hoteluri, etc.)
Versiune de instalare	Aspirantă (evacuare exterioară) sau Filtrantă (recirculare interioară)
Distanța minimă de instalare	50 cm (aragaz electric) / 65 cm (aragaz pe gaz sau mixt)
Număr de viteze motor	4 (viteze 1, 2, 3 și intensivă)
Funcție temporizare	Da, programabilă pe viteză (20 min pentru viteza 1, 15 min pentru viteza 2, 10 min pentru viteza 3, 5 min pentru viteza intensivă)
Tip iluminare	LED (durată de până la 10 ori mai mare decât becurile tradiționale, economie de energie de 90%)
Semnal de întreținere filtru de grăsime	Da, indicator L5 aprins după 40 de ore de funcționare
Semnal de întreținere filtru de cărbune	Da, indicator L5 intermitent după 160 de ore de funcționare (activat manual)
Alarmă temperatură	Da, activare automată a vitezei 3 dacă temperatura în zona de comandă este prea ridicată
Material filtru de grăsime	Metalic
Curățarea filtrului de grăsime	Lunar, manual sau în mașina de spălat vase (program blând și scurt), cu detergenți neagresivi
Filtru de cărbune activ	Circular, de înlocuit la maximum 4 luni (nu se curăță și nu se regenerează)
Panoul de aspirație	Demontabil, curățabil cu o cârpă umedă cu detergent lichid neutru (fără alcool sau abrazivi)
Înlocuirea lămpilor	Numai de către serviciul tehnic autorizat
Siguranță	Deconectați alimentarea înainte de întreținere; nu utilizați fără filtru sau fără lampă; nu flambați alimente sub hotă; purtați mănuși în timpul curățării
Norme de conformitate	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233, EN/IEC 61591, etc.
Reciclare	Conform directivei DEEE 2012/19/UE – nu se aruncă împreună cu deșeurile menajere

Întrebări frecvente - HIDDEN 2.0 PRF0101140A ELICA

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă este de 50 cm pentru un aragaz electric și de 65 cm pentru un aragaz pe gaz sau mixt. Dacă instrucțiunile plitei de gătit indică o distanță mai mare, aceasta trebuie respectată.

Cum se instalează hota în versiunea aspirantă?

În versiunea aspirantă, vaporii sunt evacuați în exterior printr-un conduct de evacuare fixat la flanșa de racord. Conductul nu este furnizat și trebuie cumpărat separat, cu un diametru egal cu cel al flanșei. Dacă hota este echipată cu un filtru de cărbune, acesta trebuie îndepărtat înainte de instalarea în versiunea aspirantă.

Cum se activează semnalul de întreținere al filtrului de cărbune?

Pentru a activa semnalul filtrului de cărbune (indicator L5 intermitent după 160 de ore), puneți hota în poziția OFF (oprit) și țineți apăsate simultan tastele 1 și 4 timp de 3 secunde. Indicatoarele L1 și L2 clipesc timp de 5 secunde pentru a confirma activarea.

Ce trebuie făcut când indicatorul L5 se aprinde?

Dacă indicatorul L5 este aprins fix, indică faptul că filtrul de grăsime trebuie curățat (după 40 de ore de funcționare). Curățați-l și resetați semnalul ținând apăsată tasta 1 timp de 3 secunde. Dacă L5 clipește, semnalează că filtrul de cărbune trebuie înlocuit (după 160 de ore). Înlocuiți-l și resetați în același mod.

Cum se curăță filtrul de grăsime?

Filtrul de grăsime metalic trebuie curățat o dată pe lună. Îl puteți spăla manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de spălat vase poate provoca decolorare, dar performanțele de filtrare rămân neschimbate.

Cât de des trebuie înlocuit filtrul de cărbune?

Filtrul de cărbune activ trebuie înlocuit la maximum 4 luni, în funcție de frecvența de utilizare și de regularitatea curățării filtrului de grăsime. Nu poate fi curățat sau regenerat.

Cum se dezactivează temporizatorul?

Pentru a dezactiva temporizarea, apăsați tasta 1 (ON/OFF motor) pentru a stinge hota, sau apăsați tasta 2 sau 4 pentru a reveni la viteza setată fără temporizare. Temporizarea se dezactivează automat și dacă schimbați viteza.

Ce trebuie făcut în caz de alarmă de temperatură?

Alarma de temperatură se activează când temperatura în zona de comandă este prea ridicată: motorul trece automat la viteza 3 și indicatoarele L1, L2, L3 clipesc secvențial. Puteți ieși din acest mod apăsând tastele 1 sau 2. Condiția persistă până când temperatura scade sub pragul de alarmă.

Cum se înlocuiesc becurile LED?

Iluminarea este asigurată de LED-uri integrate. În caz de defect, înlocuirea trebuie efectuată exclusiv de către serviciul de asistență tehnică autorizat. Nu încercați să o faceți singur, deoarece ar putea deteriora aparatul sau prezenta un risc electric.

Poate fi folosită hota fără filtru de grăsime?

Nu, hota nu trebuie niciodată utilizată fără filtrul de grăsime montat corect. Absența filtrului expune componentele interne la grăsimi și crește riscul de incendiu. Utilizați întotdeauna hota cu filtrul montat.

MANUAL DE UTILIZARE HIDDEN 2.0 PRF0101140A ELICA

Instrucțiuni de montaj și utilizare

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul „(*)” sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Avertismente

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și nu se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

- Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.

• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin

dacă acest lucru nu este precizat în mod expres.

• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/sporite doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte

indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

⚠️ ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordați hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de racord).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă. ! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°). ! Evitați schimbările drastice de secțiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător

bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

⚠️ ATENȚIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Atenție! Înlocuirea cablului de alimentare trebuie să fie efectuată numai de către serviciul de asistență tehnică autorizat, în așa fel încât să poată preveni orice risc.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.

Pentru a îndepărta hota din unitatea de perete, efectuați în ordine inversă fazele de montare.

Atenție! Folosiți mănuși de protecție corespunzătoare rezistente la tăiere.

Începeți desprinderea hotei de pe adezivul cu două fețe care o fixată de partea de jos a unității de perete (a se vedea, de asemenea, fig. 4)

Prin urmare, utilizați un cutter care poate fi strecurat între foaia metalică a hotei și partea inferioară a unității de perete pe laturile dreapta și stânga. Fig. A

Atenție! În caz contrar, dacă utilizați forța în timpul extracției, foaia metalică a hotei ar putea fi deformată iremediabil

Funcționarea

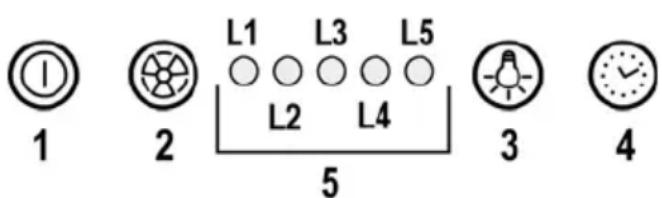

1 ON/OFF motor

Atunci când apăsați butonul hota pornește la viteza 1°.

Atunci când apăsați butonul în timpul funcționării hota trece în stare OFF.

2 Creșterea vitezei

Atunci când apăsați butonul hota trece de la starea OFF la viteza 1°.

Atunci când apăsați butonul (hota în starea ON) crește viteza motorului de la viteza 1° la intensivă.

Fiecărei viteze îi corespunde aprinderea respectivului led.

Viteza 1° led L1

Viteza 2° led L2

Viteza 3° led L3

Viteză intensivă led L4 (intermitent)

Viteza intensivă este temporizată. Temporizarea standard este de 5', la sfârșitul căreia hota se poziționează la viteza 2°.

Pentru a dezactiva funcția înainte de expirarea timpului, apăsați tasta 2, hota se va poziționa la viteza 1°, apăsând tasta 1 hota se va opri.

3 ON/OFF lumini

4 Temporizare viteză

5 Indicator stare de funcționare

Temporizarea vitezei

Temporizarea vitezei se activează, apăsând tasta 4, la terminarea temporizării hota se oprește.

Temporizarea este astfel subdivizată:

Viteză intensivă - 5 minute (led L4 intermitent)

În timpul funcționării temporizate, apăsând tasta 1 hota se oprește, dacă se apasă tasta 2 sau tasta 4 hota revine la viteza setată.

Semnalarea filtrului de grăsimi

După 40 de ore de funcționare, LED-urile L5 se aprind.

Atunci când apare această semnalare, filtrul de grăsimi instalat trebuie să fie spălat.

Pentru a reseta semnalarea, țineți apăsată tasta 1 timp de 3 secunde.

Semnalarea filtrului de carbon

După 160 de ore de funcționare, LED-urile L5 pâlpâie.

Atunci când apare această semnalare, filtrul de carbon instalat trebuie să fie înlocuit.

Pentru a reseta semnalarea, țineți apăsată tasta 1 timp de 3 secunde.

În caz de semnalare simultană a ambelor filtre, LED-urile L5 vor indica alternativ alarmele, rămânând aprinse timp de 3 secunde și pâlpâind ulterior de 3 ori.

Resetarea se face efectuând de 2 ori procedura mai sus indicată.

Prima dată resetează semnalarea filtrului de grăsimi, a doua resetează semnalarea filtrului de carbon.

În modalitatea standard, semnalarea filtrului de carbon nu este activă.

În cazul în care hota se utilizează în versiune filtrantă, este necesar să activați semnalarea filtrului de carbon.

Activarea semnalării filtrului de carbon:

Poziționați hota în OFF și țineți apăsate simultan tastele 1 și 4 timp de 3 secunde.

Ledurile L1 și L2 vor pâlpâi timp de 5 secunde.

Dezactivarea semnalării filtrului de carbon:

Poziționați hota pe OFF și țineți apăsate simultan tastele 1 și 4 timp de 3 secunde.

Hota este echipată cu un senzor de temperatură care activează motorul la viteza 3 în cazul în care temperatura în zona comenzilor este prea ridicată.

Condiția de alarmă este indicată prin pâlpâirea în secvență a ledurilor L1, L2, L3.

Această condiție se menține până când temperatura nu coboară sub pragul de alarmă.

Se poate ieși din această modalitate apăsând tasta 1 sau 2.

La fiecare 30 de secunde, senzorul verifică temperatura ambiantă din zona display.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Panou

Fig. 12

Atenție! Țineți cu ambele mâini panoul când demontați sau remontați în poziție pentru a evita căderea acestuia sau cauzarea de daune persoanelor sau lucrurilor.

Demontare:

- trageți panoul (LATURA ANTERIOARĂ) cu forță în jos,

- împingeți spre stânga maneta mică din partea dreaptă a panoului,

- desprindeți-l din balamalele posterioare.

Curățare:

Panoul de aspirare se curăță cu aceeași frecvență ca și filtrul de cărbune, folosind o lavetă îmbibată cu detergenți lichizi neutri.

Evitați folosirea de produse ce conțin abrazivi. NU UTILIZAȚI ALCOOL!

Montaj:

Panoul se agață posterior și se fixează anterior prin încastrare în axele așezate în acest scop pe suprafața hotei.

Atenție: verificați întotdeauna ca panoul să fie bine fixat la locul său.

Filtru anti-grăsimi

Fig. 10-13

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului, trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 11

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașină de gătit, precum și de curățarea regulată a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU le spălați sau reutilizați.

Filtru de cărbune circular

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare, rotiți în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% din energia electrică.

Pentru înlocuire, adresați-vă serviciului de asistență tehnică.
