HIDDEN 2.0 PRF0101140A - Digestoř ELICA - Bezplatný návod k obsluze

Značka	ELICA
Model	HIDDEN 2.0 PRF0101140A
Typ produktu	Kuchyňský digestoř
Doporučené použití	Domácí a podobné aplikace (kuchyňské kouty, farmy, hotely atd.)
Verze instalace	Odsávací (venkovní odvod) nebo Filtrační (vnitřní recirkulace)
Minimální instalační vzdálenost	50 cm (elektrický sporák) / 65 cm (plynový nebo kombinovaný sporák)
Počet rychlostí motoru	4 (rychlost 1, 2, 3 a intenzivní)
Funkce časovače	Ano, programovatelné podle rychlosti (20 min pro rychlost 1, 15 min pro rychlost 2, 10 min pro rychlost 3, 5 min pro intenzivní rychlost)
Typ osvětlení	LED (životnost až 10x delší než u tradičních žárovek, úspora energie 90 %)
Signál údržby tukového filtru	Ano, kontrolka L5 svítí po 40 hodinách provozu
Signál údržby uhlíkového filtru	Ano, kontrolka L5 bliká po 160 hodinách provozu (aktivuje se ručně)
Teplotní alarm	Ano, automatické zapnutí rychlosti 3, pokud je teplota v ovládací zóně příliš vysoká
Materiál tukového filtru	Kovový
Čištění tukového filtru	Měsíčně, ručně nebo v myčce nádobí (jemný a krátký program), s neagresivními čisticími prostředky
Aktivní uhlíkový filtr	Kruhový, vyměňovat maximálně každé 4 měsíce (nelze čistit ani regenerovat)
Odsávací panel	Demontovatelný, čistitelný vlhkým hadříkem s neutrálním tekutým detergentem (ne alkohol ani abraziva)
Výměna žárovek	Pouze autorizovaným technickým servisem
Bezpečnost	Před údržbou odpojte napájení; nepoužívejte bez filtru nebo bez lampy; neflambujte potraviny pod digestoří; při čištění používejte rukavice
Normy shody	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233, EN/IEC 61591, atd.
Recyklace	V souladu se směrnicí OEEZ 2012/19/ES – nevyhazujte s domovním odpadem

Často kladené otázky - HIDDEN 2.0 PRF0101140A ELICA

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrický sporák a 65 cm pro plynový nebo kombinovaný sporák. Pokud pokyny k varné desce uvádějí větší vzdálenost, musí být dodržena.

Jak nainstalovat digestoř v odsávací verzi?

V odsávací verzi jsou páry odváděny ven odvodním potrubím připevněným k připojovací přírubě. Potrubí není součástí dodávky a musí být zakoupeno samostatně, s průměrem rovným průměru příruby. Pokud je digestoř vybavena uhlíkovým filtrem, musí být před instalací v odsávací verzi odstraněn.

Jak aktivovat signál údržby uhlíkového filtru?

Pro aktivaci signálu uhlíkového filtru (kontrolka L5 bliká po 160 hodinách) přepněte digestoř do polohy OFF (vypnuto) a současně podržte tlačítka 1 a 4 po dobu 3 sekund. Kontrolky L1 a L2 blikají po dobu 5 sekund, čímž potvrdí aktivaci.

Co dělat, když se rozsvítí kontrolka L5?

Pokud kontrolka L5 svítí trvale, znamená to, že tukový filtr je třeba vyčistit (po 40 hodinách provozu). Vyčistěte jej a resetujte signál podržením tlačítka 1 po dobu 3 sekund. Pokud L5 bliká, signalizuje to, že je třeba vyměnit uhlíkový filtr (po 160 hodinách). Vyměňte jej a resetujte stejným způsobem.

Jak vyčistit tukový filtr?

Kovový tukový filtr je třeba čistit jednou měsíčně. Můžete jej umýt ručně neagresivním detergentem nebo v myčce nádobí při nízké teplotě a krátkém cyklu. Mytí v myčce může způsobit změnu barvy, ale filtrační výkon zůstává nezměněn.

Jak často je třeba vyměňovat uhlíkový filtr?

Aktivní uhlíkový filtr je třeba vyměňovat maximálně každé 4 měsíce, v závislosti na četnosti používání a pravidelnosti čištění tukového filtru. Nelze jej čistit ani regenerovat.

Jak deaktivovat časovač?

Pro deaktivaci časovače stiskněte tlačítko 1 (ON/OFF motoru) pro vypnutí digestoře, nebo stiskněte tlačítko 2 nebo 4 pro návrat k nastavené rychlosti bez časovače. Časovač se také automaticky deaktivuje při změně rychlosti.

Co dělat v případě teplotního alarmu?

Teplotní alarm se aktivuje, když je teplota v ovládací zóně příliš vysoká: motor se automaticky přepne na rychlost 3 a kontrolky L1, L2, L3 blikají v sekvenci. Z tohoto režimu můžete vystoupit stisknutím tlačítek 1 nebo 2. Stav přetrvává, dokud teplota neklesne pod úroveň alarmu.

Jak vyměnit LED žárovky?

Osvětlení zajišťují integrované LED. V případě poruchy musí výměnu provést výhradně autorizovaný technický servis. Nepokoušejte se o to sami, mohlo by dojít k poškození spotřebiče nebo k elektrickému riziku.

Lze digestoř používat bez tukového filtru?

Ne, digestoř nikdy nesmí být používána bez správně namontovaného tukového filtru. Absence filtru vystavuje vnitřní součásti mastnotě a zvyšuje riziko požáru. Digestoř vždy používejte s nasazeným filtrem.

NÁVOD K OBSLUZE HIDDEN 2.0 PRF0101140A ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
• V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

• V případě chybějící instalace šroubů a úchytných

prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.

- Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Zvláštní mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací provedení

Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.

⚠️ POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

⚠️ POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahové potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

Používejte co nejkratší odtahové potrubí.

Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

Vyhněte se zásadním změnám sekce vedení odtahu.

Filtrační provedení

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

Instalace

Před zahájením instalace:

- Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

V případě existence panelů a/nebo stěn a/nebo postranních závěsných skříněk si ověřte, zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přístupovat bez problémů k řídicímu panelu.

Při demontáži digestoře ze závěsné konstrukce postupujte opačným způsobem než při montáži.

Pozor! Používejte vhodné pracovní rukavice proti pořezání.

Nejdříve digestoř odlepte od oboustranné lepicí vrstvy, prostřednictvím které je připevněna k závěsné konstrukci (viz také obr. 4).

Při tomto úkonu použijte nožík, který vsunete mezi plech digestoře a dno závěsné konstrukce na pravé a levé straně. Obr. A

Pozor! V opačném případě by při vytahování mohlo dojít k ohnutí a vážnému poškození plechu digestoře.

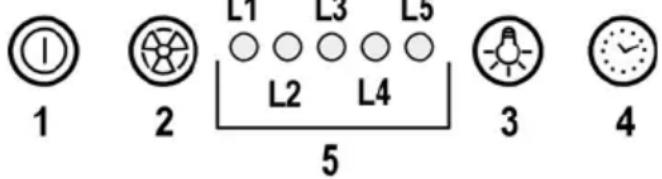

Provoz

1 motor ON/OFF

Stisknutím tlačítka se digestoř uvádí do rychlosti 1.

Stisknutím tlačítka během provozu digestoř přechází do stavu OFF.

2 Zvýšení rychlosti

Stisknutím tlačítka digestoř přechází ze stavu OFF na rychlost 1.

Stisknutím tlačítka (digestoř ve stavu ON) se zvyšuje rychlost motoru z rychlosti 1 na rychlost intenzívní.

Každé rychlosti odpovídá rozsvícení příslušné diody.

Rychlost 1 dioda L1

Rychlost 2 dioda L2

Rychlost 3 dioda L3

Intenzívní rychlost dioda L4 (bliká)

Intenzívní rychlost je temporizována. Standardní nasazení času je 5', po vypršení času se digestoř ustaví na rychlosti 2.

K odstavení funkce před vypršením času stiskněte tlačítko 2, digestoř se ustaví na rychlosti 1, stisknutím tlačítka 1 digestoř se vypne

3 Svítidla ON/OFF

4 Temporizace rychlostí

5 Ukazatel stavu provozu

Temporizace rychlostí

Temporizace rychlostí se uvádí do chodu stisknutím tlačítka L

4, po vypršení temporizace se digestoř vypne.

Temporizace je rozdělena následovně:

Rychlost 1 - 20 minut (dioda L1 bliká)

Rychlost 2 - 15 minut (dioda L2 bliká)

Rychlost 3 - 10 minut (dioda L3 bliká)

Intenzívní rychlost - 5 minut (dioda L4 bliká)

Jestliže během temporizovaného provozu stisknete tlačítko 1, digestoř se vypne; pokud stisknete tlačítko 2 nebo tlačítko 4, digestoř se vrátí na nastavenou rychlost.

Signalizace filtru proti mastnotám

Po 40 hodinách provozu se rozsvítí dioda L5.

Když se objeví tato signalizace, instalovaný filtr proti mastnotám musí být umyt.

K opětnému nastavení signalizace musí být tlačítko 1 stlačeno po dobu 3 sekund.

Signalizace filtru s uhlíkem

Po 160 hodinách provozu dioda L5 bliká.

Když se objeví tato signalizace, instalovaný filtr s uhlíkem musí být vyměněn.

K opětnému nastavení signalizace musí být tlačítko 1 stlačeno po dobu 3 sekund.

V případě současné signalizace obou filtrů bude dioda L5 střídavě ukazovat poplachy rozsvícením po dobu 3" a následně bude blikat 3krát.

Opětné nastavení proběhne dvojnásobným provedením výše popsané procedury.

První provedení opět nastavuje signalizaci filtru proti mastnotám, druhé provedení opět nastavuje signalizaci filtru s uhlíkem.

V modalitě standard signalizace filtru s uhlíkem není aktivní.

V případě, že se digestoř použije ve filtrující verzi, je nezbytné autorizovat signalizaci filtru s uhlíkem.

Aktivace signalizace filtru s uhlíkem:

Postavte digestoř do pozice OFF a stiskněte současně tlačítka 1 a 4 po dobu 3".

Diody L1 a L2 budou blikat po dobu 5".

Odstavení signalizace filtru s uhlíkem:

Postavte digestoř do pozice OFF a stiskněte současně tlačítka 1 a 4 po dobu 3".

Dioda L1 bude blikat po dobu 2".

Alarm Teplota

Digestoř je vybavena tepelným čidlem, které uvádí motor do rychlosti 3 v případě, že teplota v zóně ovladačů je příliš vysoká.

Poplašný stav je vyznačen postupným blikáním diod L1, L2, L3.

Tato situace zůstává až do okamžiku, kdy teplota sestoupí pod poplašnou mez.

Je možné vyjít z této modality stisknutím tlačítka 1 nebo 2.

Čidlo ověřuje teplotu v zóně displeje každých 30 sekund.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Panel

Obr. 12

Pozor! Držte panel oběma rukama v okamžiku, kdy ho odmontujete nebo montujete zpět do pozice, aby nespadl a nepoškodil osoby či zařízení.

Demontáž:

-táhněte panel (DOLNÍ STRANU) energicky směrem dolů, -posuňte směrem doleva malou páčku, která se nachází na pravé straně panelu, -uvolněte ji ze zadních pantů.

Čištění:

odsávací panel musí být čištěn stejně často jako filtr proti mastnotám, je třeba používat látku navlhčenou neutrálními tekutými čisticími prostředky. Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!

Montáž:

Panel musí být zavěšen zezadu a vpředu upevněn na západku do čepů, které se za tímto účelem nacházejí na povrchu digestoře.

Pozor! Ověřte si vždy, zda je panel dobře upevněn na své pozici.

Tukový filtr

Obr. 10-13

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 11

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Digestor je vybaven osvětlovacím systémem založeným na technologii LED.

LED diody zaručují optimální osvětlení, s životností až 10krát delší než tradiční žárovky a umožňují úsporu 90 % elektrické energie.

Pro výměnu se obraťte na servisní službu.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Použití odvodových trubic a otvorů do stěny s menším průměrem má za následek snížení odsávací výkonnosti a drastické zvýšení hlučnosti.

V této souvislosti se výrobce zříká veškeré odpovědnosti.

Elektrické připojení

Stisknutím tlačítka se odsavač par spustí rychlostí 1. Stisknutím tlačítka během provozu se odsavač par přepne do rychlosti OFF.

Stisknutím tlačítka přejde odsavač par ze stavu OFF do rychlosti 1.

Pro deaktivaci funkce před uplynutím času stiskněte tlačítko 2, odsavač par se přepne do rychlosti 1, stisknutím tlačítka 1 se odsavač par vypne.

3 ON/OFF světla

Časování rychlosti se spustí stisknutím tlačítka 4, po uplynutí nastavené doby se odsavač par vypne.

Každých 30 sekund snímač zkontroluje teplotu prostředí v okolí displeje.

Údržba

Čištění

Panel se zavěšuje zezadu a upevňuje se zepředu zaseknutím do kolíků uložených pro tento účel na vrchu odsávače par.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Pro demontáž otočte proti směru hodinových ručiček.

Výměna žárovek

Odsávač par je vybaven systémem osvětlení založeným na technologii LED.

5 Funkce kyslíkového čidla

Ovládání kyslíkového čidla:

1-ćüëärëäük – 20 ěčión (L1 ćrdük äčiäü cúd'üëükñréäü)

2-ćüëärëäük – 15 ěčión (L2 ćrdük äčiäü cúd'üëükñréäü)

3-ćüëärëäük – 10 ěčión (L3 ćrdük äčiäü cúd'üëükñréäü)

Křdkúiäü ćüëärëäük – 5 ěčión (L4 ćrdük äčiäü cúd'üëükñréäü)

Ovládání kyslíkového čidla se provádí pomocí 1 dotykového tlačítka, které je umístěno na předním panelu, a 2 čtyřmístných dotykových tlačítek.

Při uvádění do provozu, nastavte

40 minut cyklického provozu, L5 kód se zobrazí.

Nastavte přední sklo, 1 dotykové 3" tlačítko pro ovládání.

Pro nastavení alarmu nastavte L5 kód pomocí 3" tlačítka a poté stiskněte 3 dotyková tlačítka pro potvrzení.

Přední sklo pro ovládání displeje

Displej slouží k zobrazení provozních údajů, nastavení a také k zobrazení alarmů, nastavení předního skla.

Zkontrolujte připojení k elektrické síti.

Zkontrolujte připojení k síti a zkontrolujte nastavení.

Zkontrolujte „OK, DOBŘE“ na displeji a nastavte 1 až 4 dotyková 3" tlačítka pro ovládání.

L1 kód se zobrazí na 2" tlačítku.

Alarm poruchy

Zkontrolujte alarm poruchy podle pokynů v návodu k obsluze.

Připojte vodiče L1, L2, L3 k odpovídajícím svorkám.

Ujistěte se, že je zařízení správně uzemněno.

Nepoužívejte vodič 1 místo vodiče 2, mohlo by dojít k poškození.

Utáhněte šrouby momentem 30 Nm, aby bylo spojení spolehlivé.
