TX602TG - Cultivator Texas - Manual de utilizare gratuit

Tip produs	Cultivator (motocultor)
Marcă	Texas
Model	TX602TG
Dimensiuni (L × l × H)	1350 × 570-850 × 945 mm
Greutate	59,5 kg
Motor	B&S 950, 208 CC, 4,5 kW / 3600 rot/min
Alimentare	Benzină fără plumb 95 octani
Ulei motor	SAE-30
Lățime de lucru	36-85 cm
Adâncime de lucru	33 cm
Viteza de rotație a lamelor	110 rot/min
Număr de viteze înainte	1
Număr de viteze înapoi	1
Tip mâner	Reglabil pe 3 poziții
Reglaj adâncime	Patina de adâncime reglabilă pe 3 poziții
Nivel de putere acustică	LWA 97 dB(A)
Unsoare cutie de viteze	Multifak EP-0 (lubrifiat din fabrică, nu deschideți)
Siguranță	Oprire de urgență, protecție oculară și auditivă, mănuși, încălțăminte de siguranță
Întreținere	Schimbare ulei după 5h apoi 1×/an, filtru de aer curățabil, distanță bujie 0,7-0,8 mm
Accesorii compatibile	Protecții laterale, scarificator, grapă, greblă, plug bilard, deszăpezitor, etc.

Întrebări frecvente - TX602TG Texas

Cum să pornești motorul motocultorului Texas TX602TG ?

Puneți clapeta de accelerație la maxim, deplasați maneta clapetei complet la stânga (nu este necesar dacă motorul este cald), apoi trageți de cablul de pornire. După pornire, reduceți accelerația la minim.

Ce ulei să folosiți și cum să faceți schimbul de ulei ?

Folosiți ulei SAE-30. Primul schimb se face după 5 ore de funcționare, apoi o dată pe an. Pentru schimb, lăsați motorul să funcționeze 5 minute, opriți-l, scoateți bușonul de golire și înclinați motorul la max 45°.

Cum să reglați adâncimea de lucru ?

Folosiți pedala din dreapta roților de sprijin pentru a regla ansamblul roților și patina de adâncime pe 3 poziții. Cu cât patina este mai adânc introdusă, cu atât adâncimea este mai mare.

Ce faceți dacă lamele nu se rotesc ?

Verificați mai întâi dacă nu este blocată vreo piatră. Dacă da, îndepărtați-o. Verificați, de asemenea, că cablurile și cureaua sunt în stare bună și montate corect. Asigurați-vă că întinzătorul de curea este bine reglat.

Cum să întrețineți filtrul de aer ?

Scoateți carcasa filtrului, curățați filtrul de hârtie cu o perie moale (înlocuiți dacă este foarte murdar). Spălați tamponul din spumă în apă cu săpun, uscați-l și adăugați câteva picături de ulei SAE-30 înainte de reasamblare.

Care sunt instrucțiunile importante de siguranță ?

Purtați întotdeauna protecție oculară și auditivă, mănuși de siguranță și încălțăminte antiderapantă. Nu puneți niciodată mâinile sau picioarele lângă piese rotative. Porniți motorul din zona de siguranță.

Cum să curățați motocultorul după utilizare ?

Clătiți pământul și murdăria cu un furtun de apă. Îndepărtați iarba de pe arborele rotorului. Curățați numărul șasiului cu o cârpă umedă. Nu folosiți un dispozitiv de curățare cu presiune înaltă.

Cum să reglați mânerul pe TX602TG ?

Folosiți cele două rotițe de pe mâner pentru a-l ajusta într-una din cele trei poziții posibile. Mânerul poate fi pliat în față pentru transport. Aveți grijă să nu prindeți cablurile.

Ce accesorii sunt disponibile pentru acest model ?

Accesoriile includ protecții laterale, scarificator, grapă, greblă, plug bilard, gheare, deszăpezitor, lanțuri, greutăți, lame intermediare, roți și cârlig spate.

Ce faceți dacă motorul nu pornește ?

Verificați dacă comanda de alimentare este reglată corect, inspectați bujia, asigurați-vă că rezervorul conține benzină proaspătă. Consultați instrucțiunile separate ale motorului pentru depanare suplimentară.

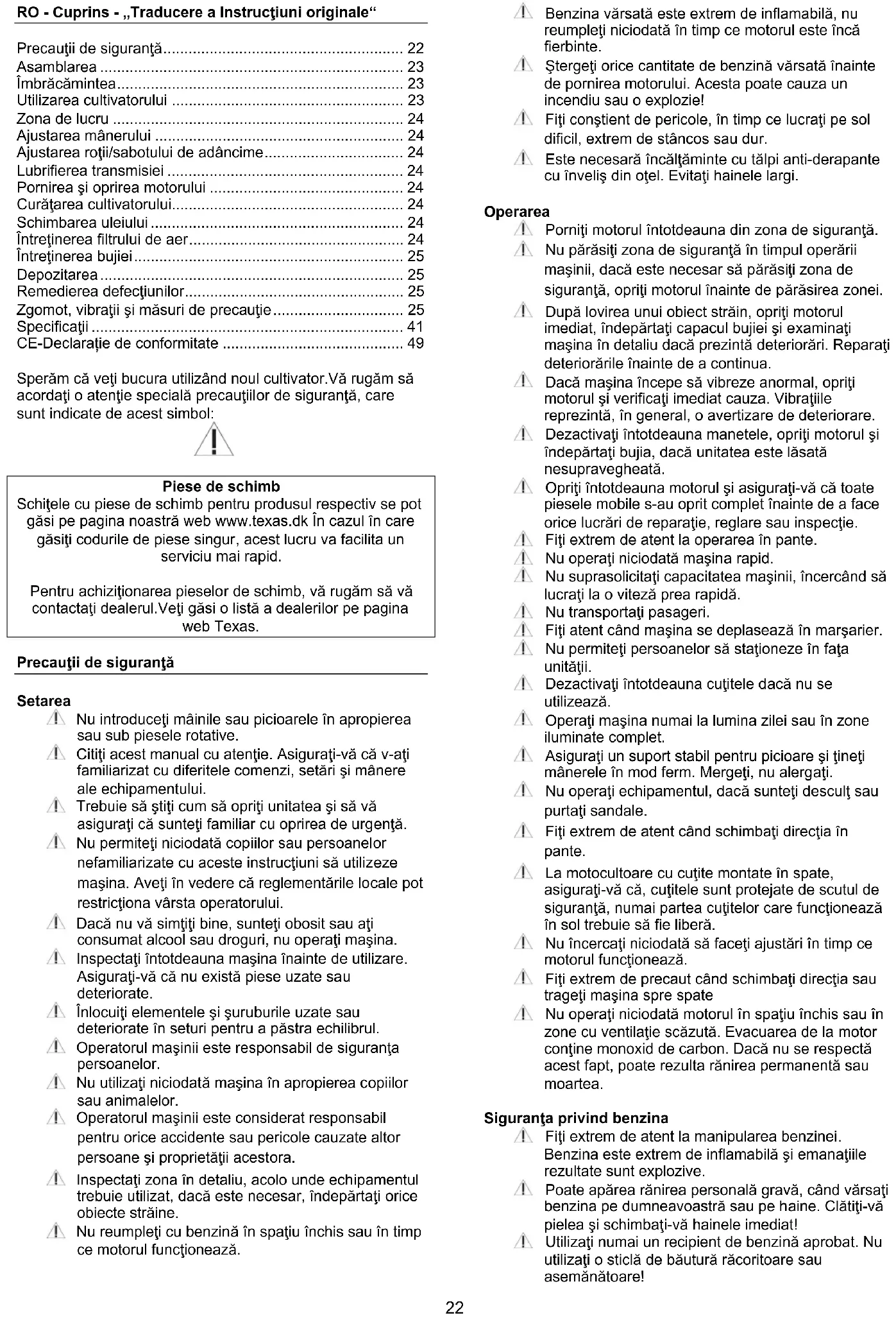

MANUAL DE UTILIZARE TX602TG Texas

Precauții de siguranță.... 22

Asamblarea 23

Îmbrăcămintea.... 23

Utilizarea cultivatorului 23

Zona de lucru 24

Ajustarea mânerului 24

Ajustarea roții/sabotului de adâncime.... 24

Lubrifierea transmisiei 24

Pornirea și oprirea motorului 24

Curățarea cultivatorului.... 24

Schimbarea uleiului 24

Întreținerea filtrului de aer.... 24

Întreținerea bujiei.... 25

Depozitarea 25

Remedierea defectiunilor.... 25

Zgomot, vibrații și măsuri de precauție.... 25

Specificații 41

CE-Declaratie de conformitate 49

Sperăm că veți bucura utilizând noul cultivator.Vă rugăm să acordați o atenție specială precauțiilor de siguranță, care sunt indicate de acest simbol:

Piese de schimb

Schițele cu piese de schimb pentru produsul respectiv se pot găsi pe pagina noastră web www.texas.dk în cazul în care găsiți codurile de piese singur, acest lucru va facilita un serviciu mai rapid.

Pentru achiziționarea pieselor de schimb, vă rugăm să vă contactați dealerul.Veți găsi o listă a dealerilor pe pagina web Texas.

Precauții de siguranță

Setarea

Nu introduceti mâinile sau picioarele în apropierea sau sub piesele rotative.
Citiți acest manual cu atenție. Asigurați-vă că v-ați familiarizat cu diferitele comenzi, setări și mânere ale echipamentului.
Trebuie să știți cum să opriți unitatea și să vă asigurați că sunteți familiar cu oprirea de urgență.
Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina. Aveți în vedere că reglementările locale pot restricționa vârsta operatorului.
⚠ Dacă nu vă simțiți bine, sunteți obosit sau ați consumat alcool sau droguri, nu operați mașina.
⚠ Inspectați întotdeauna mașina înainte de utilizare. Asigurați-vă că nu există piese uzate sau deteriorate.
Înlocuiti elementele și şuruburile uzate sau deteriorate în seturi pentru a păstra echilibrul.
Operatorul maşinii este responsabil de siguranța persoanelor.
Nu utilizati niciodată mașina în apropierea copiilor sau animalelor.
Operatorul maşinii este considerat responsabil pentru orice accidente sau pericole cauzate altor persoane și proprietății acestora.
⚠️ Inspectați zona în detaliu, acolo unde echipamentul trebuie utilizat, dacă este necesar, îndepărtați orice obiecte străine.
Nu reumpleți cu benzină în spațiu închis sau în timp ce motorul funcționează.

Benzina vârsată este extrem de inflamabilă, nu reumpleți niciodată în timp ce motorul este încă fierbinte.
⚠ Stergeți orice cantitate de benzină vărsată înainte de pornirea motorului. Acesta poate cauza un incendiu sau o explozie!
⚠️ Fiți conștient de pericole, în timp ce lucrați pe sol dificil, extrem de stâncos sau dur.
Este necesară încălțăminte cu tălpi anti-derapante cu înveliş din oțel. Evitați hainele largi.

Operarea

⚠ Porniți motorul întotdeauna din zona de siguranță.
Nu părăsiți zona de siguranță în timpul operării mașinii, dacă este necesar să părăsiți zona de siguranță, opriți motorul înainte de părăsirea zonei.
După lovirea unui obiect străin, opriți motorul imediat, îndepărtați capacul bujiei și examinați mașina în detaliu dacă prezintă deteriorări. Reparați deteriorările înainte de a continua.
Dacă mașina începe să vibreze anormal, opriți motorul și verificați imediat cauza. Vibrațiile reprezintă, în general, o avertizare de deteriorare.
⚠ Dezactivați întotdeauna manetele, opriți motorul și îndepărtați bujia, dacă unitatea este lăsată nesupravegheată.
Opriti întotdeauna motorul și asigurați-vă că toate piesele mobile s-au oprit complet înainte de a face orice lucrări de reparație, reglare sau inspectie.
⚠️ Fiți extrem de atent la operarea în pante.
⚠️ Nu operați niciodată mașina rapid.
Nu suprasolicitați capacitatea mașinii, încercând să lucrați la o viteză prea rapidă.
Nu transportați pasageri.
⚠️ Fiți atent când mașina se deplasează în marşarier.
Nu permiteți persoanelor să staționeze în fața unității.
⚠ Dezactivați întotdeauna cuțitele dacă nu se utilizează.
⚠️ Operați mașina numai la lumina zilei sau în zone iluminate complet.
Asigurați un suport stabil pentru picioare și țineți mânerele în mod ferm. Mergeți, nu alergați.
Nu operați echipamentul, dacă sunteți descult sau purtați sandale.
⚠️ Fiți extrem de atent când schimbați direcția în pante.
La motocultoare cu cuțite montate în spate, asigurați-vă că, cuțitele sunt protejate de scutul de siguranță, numai partea cuțitelor care funcționează în sol trebuie să fie liberă.
Nu încercați niciodată să faceți ajustări în timp ce motorul funcționează.
⚠️ Fiți extrem de precaut când schimbați direcția sau trageti maçina spre spate
Nu operați niciodată motorul în spațiu închis sau în zone cu ventilație scăzută. Evacuarea de la motor conține monoxid de carbon. Dacă nu se respectă acest fapt, poate rezulta rănirea permanentă sau moartea.

Siguranța privind benzina

Fiți extrem de atent la manipularea benzinei. Benzina este extrem de inflamabilă și emanațiile rezultate sunt explozive.
Poate apărea rănirea personală gravă, când vărsați benzina pe dumneavoastră sau pe haine. Clătiți-vă pielea și schimbați-vă hainele imediat!
Utilizați numai un recipient de benzină aprobat. Nu utilizați o sticlă de băutură răcoritoare sau asemănătoare!

⚠ Stingeti toate tigările, tigaretele, pipele și alte surse de aprindere.
⚠️ Nu reumpleți maçina în spațiu închis.
⚠ Lăsați motorul să se răcească înainte de reumplere
Nu umpleți rezervorul de combustibil la mai mult de 2,5 cm sub partea inferioară a dispozitivului de umplere pentru a asigura spațiu de expansiune a combustibilului.
⚠️ După reumplere, capacul trebuie să fie strâns în mod sigur.
Nu utilizati niciodată funcția de blocare de pe pistolul pompei de benzină în timpul reumplerii.
⚠️ Nu fumați în timpul reumplerii.
Nu reumpleți în interiorul unei clădiri sau acolo unde emanatiile de benzină pot intra în contact cu o sursă de aprindere.
Păstrați benzina și motorul la distanță de aparate, indicatoare de benzină, grătare, aparate electrice, scule electrice, etc.
⚠ Dacă rezervorul de benzină trebuie evacuat, acest lucru trebuie efectuat în aer liber.

Întreținerea și depozitarea

Motorul trebuie oprit în timpul executării operațiilor de întreținere și curățare, în timpul schimbării sculelor și în timpul transportării prin alte mijloace în afară de propria putere.
⚠ Verificați în mod regulat că toate şuruburile și piulițele sunt strânse. Restrângeți dacă este necesar.
Motorul trebuie să fie răcit complet înainte de depozitarea în spațiu închis sau înainte de a fi acoperit.
Dacă mașina este neutilizată o anumită perioadă de timp, vă rugăm să consultați instrucțiunile din acest manual.
Întrețineți sau înlocuiți etichetele de siguranță și cu instructiuni, dacă este necesar.
Utilizați numai piese de schimb și accesorii originale. Dacă nu se utilizează piese sau accesorii originale, răspunderea nu se mai aplică.
⚠️ Înlocuiti amortizoarele defecte.

Diverse

Cutia de viteze se livrează pre-gresată. Totuși, asigurați-vă întotdeauna că este bine gresată înainte de fiecare utilizare.
⚠ Motorul nu este pre-umplut cu ulei.
Dispozitivele de control montate din fabrică, precum cablul de ambreiaj montat pe mâner, nu trebuie îndepărtat sau expus.
⚠ Goliți rezervorul de combustibil numai în aer liber. Benzina este extrem de inflamabilă și emanațiile rezultate sunt explozive.
Asigurați-vă că mașina este asigurată corect când este transportată pe o platformă etc.
⚠ Reduceți accelerația în timpul opririi motorului și închideți ventilul de combustibil.

Asamblarea

Vă rugăm să urmați paşii din figură:

(Modelul actual poate diferi de cel prezentat în figură.)

1. Setul de livrare

A. Cutite interioare
B. Cultivator cu cabluri și roți suport
C. Cuțite exterioare
D. Apărătoare laterale
E. Bară mâner (numai TX602 / TX612)
F. Sabot de adâncime
G. Bară de protectie
H. Consolă de montare pentru bara mânerului (numai TX602 / TX612)

I. Mâner inferior x2 (numai TX601 / TX611)

J. Bară mâner (numai TX601 / TX611)

1. Numai pentru modelul TX 601 / TX611

Montați secțiunea mânerului inferior. Utilizați dispozitivele și bolțurile furnizate.

Montați mânerul. Utilizați setul de asamblare furnizat precum este indicat.

1. Numai pentru modelul TX 602 / TX612

Montați mânerul în consolă (1-H), fixați-I cu roata de mână.

NB: Asigurați-vă că bolțul trece prin arc.

1. Montaț i maneta de cuplare în modul indicat în imagine.
2. Montați apărătoarele laterale cu ajutorul şuruburilor și piulițelor furnizate. Aveți în vedere că apărătoarea laterală trebuie să intre sub caroserie.
3. Ataşati bara de protecție cu ajutorul şuruburilor și piulitelor furnizate.
4. Montați cuțitele cu ajutorul bolțurilor cu cui spintecat și al știfturilor.

Umpleți motorul cu ulei.

Vedeți secțiunea de schimbare a uleiului pentru mai multe detalii.

Îmbrăcămintea

Când utilizati mașina, purtați îmbrăcăminte de lucru strânsă pe corp, mănuși de lucru rezistente la uzură, protecții auditive și încăltăminte anti-derapantă cu bombeuri din oțel.

Utilizarea cultivatorului

Asigurați-vă că mașina este așezată pe o suprafață netedă cu roțile suport coborâte înainte de pornire.
Îndepărtați toate obiectele străine din zona de lucru înainte de utilizarea mașinii. Pietrele, sticla, crengile și obiecte similare pot deteriora cultivatorul. Verificați, de asemenea, dacă șuruburile de pe cultivator sunt strânse.
⚠ Porniți motorul conform instrucțiunilor de mai jos. Păstrați distanța față de piesele mobile ale mașinii.
Nu încercați niciodată să mișcați mașina în alt mod decât cel destinat utilizării normale, în timp ce motorul funcționează.

Cultivatorul este destinat utilizării în grădini cu zarzavaturi și în răzoare de flori. Asigurați-vă că v-ați familiarizat cu aceste instrucțiuni înainte de utilizarea mașinii, în special, cu pornirea motorului și procedurile de oprire.

Fig 10A: Pentru utilizarea mânerului negru, bara de control trebuie să fie mai întâi activată. Prin bascularea barei de control la dreapta sau la stânga și, apoi, prin activarea manetei negre, cultivatorul se va mișca înainte sau înapoi.

Acordati atenție în momentul schimbării direcției. Este important ca zona să fie eliberată de orice obstacol înainte de schimbarea direcției. Nu schimbați direcția cultivatorului contra unui perete, pom sau orice obstacol fix.

Zona de lucru

În timpul utilizării mașinii și funcționării motorului, nu părăsiți zona de lucru marcată, fig. 11. Dacă este necesar să părăsiți zona de lucru, de exemplu, pentru atașarea unui accesoriu, opriți motorul mai întâi.

În mod normal, este necesar să acționați cultivatorul peste o sectiune de pământ, de 2-3 ori, din direcții diferite. Nu cultivați solul foarte umed, deoarece se vor forma bulgări de pământ care sunt dificil de sfărâmat.

Ajustarea mânerului

TX602 numai Fig 3. Unghiul mânerului poate fi ajustat. Utilizați cele două roți manuale pentru a seta una din cele 3 poziții disponibile. Mânerul poate fi basculat spre înainte în timpul transportului. NB: Asigurați-vă că nu vor fi blocate cablurile.

Ajustarea roții/sabotului de adâncime

Fig 12.În timpul utilizării, poate fi necesară ridicarea ansamblului roții, deoarece este conectat la sabotul de adâncime. Apăsați pedala la dreapta roților suport pentru ajustarea ansamblului roții/sabotului de adâncime la una din cele 3 poziții disponibile.

Sabotul de adâncime poate fi setat la 3 adâncimi diferite. Cu cât intră mai adânc în sol, cu atât mai adânc vor lucra cuțitele cultivatoare și cu atât mai încet va avansa mașina. Setarea adâncimii corecte de cultivare va reduce semnificativ efortul necesar. Sabotul de adâncime va trebui ajustat întotdeauna pentru a corespunde condițiilor pământului. Recomandăm testarea câtorva adâncimi pentru a vedea la ce adâncime se lucrează mai bine.

Lubrifierea transmisiei

Transmisia este lubrifiată permanent din fabrică, nu deschideți niciodată transmisia.

Pornirea și oprirea motorului

Memento: Verificați întotdeauna nivelul uleiului înainte de utilizare!

Nivelul uleiului trebuie să fie întotdeauna între marcajul min. și max. de pe joja de ulei. Utilizați întotdeauna ulei SAE-30. Utilizați întotdeauna combustibil fără plumb de 95 octane. Nu supraumpleți rezervorul de combustibil.

Avertisment: Stați în afara zonei hașurate, în timp ce porniți motorul! Porniți întotdeauna motorul din zona de lucru punctată, vezi figura 9.

Pornirea fig. 10

1. Setați controlul clapetei de acceleratie de pe mâner la max.
2. Pozitionați clapeta la max. Mișcați maneta clapetei complet la stânga. Clapeta nu este necesară dacă motorul este fierbinte.
3. Trageți cablul de demarare pentru pornirea motorului. Reintroduceți cablul de demarare în motor întotdeauna manual.
4. Dacă motorul este pornit, setați clapeta la minim (complet la dreapta) Accelerați clapeta ușor.

Oprirea

1. Setați controlul clapetei de acceleratie la „low“ (inferior) și lăsați motorul să funcționeze timp de aprox. 30 secunde.
2. Când motorul funcț ionează la ralanti, setați controlul clapetei de acceleratie la oprire completă.

Utilizați caseta de instrumente sub placa de san pentru a păstra instrumente la îndemână. fig. 8

Vibrațiile pot ajunge în mâner în timpul utilizării. Recomandăm să luați o pauză la fiecare 2 ore.

Curățarea cultivatorului

Cultivatorul trebuie curătat după utilizare. Utilizați un furtun de grădină pentru a spăla pământul și murdăria. Îndepărtați orice urme de iarbă, etc. de pe axul motorului. Numărul de șasiu trebuie curătat numai cu o lavetă umedă pentru a evita orice uzură inutilă. Evitați utilizarea unui dispozitiv de spălare de înaltă presiune în timpul curățării.

Schimbarea uleiului

Uleiul trebuie schimbat la început după primele 5 ore de utilizare și, apoi, o dată pe an.

1. Lăsați motorul să funcționeze timp de 5 minute pentru încălzirea uleiului. Aceasta permite uleiului să funcționeze mult mai liber și permite o schimbare a uleiului mai completă.
2. După 5 minute, opritii motorul. Înlăturați capacul bujiei. Goliți uleiul prin deșurubarea fișei băii de ulei. Luați în considerare golirea uleiului într-un recipient cu o capacitate suficientă. NB: Motorul nu trebuie basculat înapoi mai mult de 45 grade.
3. Înşurubați fișa băii de ulei înapoi și turnați noul ulei în motor. Faceți acest lucru, prin îndepărtarea jojei de ulei și prin turnarea cantității de ulei recomandate.
4. Remontați capacul bujiei.

Utilizați alternativ un set de pompă pentru schimbarea uleiului.

1. Aspirați uleiului prin orificiul de umplere cu ulei cu ajutorul unei seringi. Utilizați furtunul pentru a ajunge la baia de ulei.
2. Transferați uleiul uzat în recipient.
3. Umpleți motorul cu noul ulei SAE-30.
4. Verificați nivelul uleiului cu joja de ulei.

Luați în considerare să eliminați uleiul uzat în mod ecologic. Uleiul și setul pompei de ulei nu este inclus în setul de livrare.

Întreținerea filtrului de aer

Vă rugăm să inspectați și să curățați filtrul de aer în mod regulat. Dacă filtrul nu a fost curățat pentru o perioadă mai lungă, acest lucru va afecta priza de putere a motorului și eșapamentul.

1. Curățați în jurul filtrului de aer înainte de a-l îndepărta.
2. Îndepărtați cu atenție filtrul din hârtie și verificați-l. Periați-l cu o perie moale. Dacă este foarte murdar, trebuie schimbat. Aveți grijă ca în admisia motorului să nu pătrundă impurități.
3. Spălați elementul spumant negru de pe partea dreaptă în apă călduță cu săpun.
4. Scurgeti elementul spumant de apă și lăsați-l să se usuce. Puneti câteva picături de ulei SAE-30 pe filtru pentru a-l umezi ușor cu ulei. Stoarceți cu grijă orice surplus de ulei. Remontați elementul.
5. Verificați că toate piesele sunt fixate corect și capacul este închis conform prezentării din imagine.

Întreținerea bujiei

• Înlăturați capacul bujiei.
- îndepărtați prin periere orice impurități și depuneri de pe bujie.
• Desfaceti bujia cu o cheie pentru bujii.
• Verificați dacă izolația este intactă.
• Curățați bujia cu o perie din sărmă.
- Măsurați spațiul liber dintre electrozi 0,7 - 0,8 mm. Evitați deteriorarea electrodului.
• Dacă este deteriorat, înlocuiti-l cu unul nou.
- Remontați bujia.
• Remontați capacul bujiei.

Depozitarea

• Dacă mașina trebuie depozitată neutilizată pentru perioade îndelungate, urmați instrucțiunile de mai jos. Acest lucru va asigura durată de viață lungă a mașinii.
• Utilizați un furtun de grădină pentru a spăla pământul și murdăria. Îndepărtați orice urme de iarbă, etc. de pe axul motorului. Numărul de șasiu trebuie curățat numai cu o lavetă umedă pentru a evita orice uzură inutilă. Evitați utilizarea unui dispozitiv de spălare de înaltă presiune în timpul curățării.
• Ştergeți cultivatorul cu o lavetă umedă, astfel încât toate suprafețele să fie curate. Ştergeți suprafețele cu o lavetă îmbibată cu ulei, pentru a preveni formarea ruginii.
• Depozitați întotdeauna mașina la loc uscat, curat.

Remedierea defectiunilor

Motorul nu va porni

1. Verificați dacă este setat corect controlul combustibilului.
2. Verificați bujia.
3. Verificați dacă există combustibil proaspăt în rezervor.
4. Vedeți instrucțiunile separate ale motorului pentru remedieri de defectiuni suplimentare.

Motorul nu funcționează silentțios

1. Asigurați-vă că nu este setat la max. controlul clapetei de acceleratie
2. Verificați dacă există combustibil proaspăt în rezervor.

Cuțitele nu se rotesc

1. Verificați dacă între cuțite s-au blocat pietre.
2. Eliberați orice pietre prin îndepărtarea cuțitelor.
3. Verificați cablurile dacă sunt în stare regulamentară de lucru și dacă sunt fixate corect.
4. Verificați cureaua dacă este în stare regulamentară de lucru și dacă este fixată corect.
5. Asigurați-vă că dispozitivul de tensionare a curelei este ajustat corect.

Cuțitele nu se opresc

1. Opriti motorul și contactați furnizorul.

Zgomot, vibrații și măsuri de precauție

1. Expunerea pe termen lung la niveluri de zgomot care depășesc 85 dB (A) este dăunătoare. Purtați întotdeauna protecții auditive când mașina este utilizată.
2. Reduceți viteza de funcționare a motorului pentru a reduce nivelurile de vibrații și de zgomot.
3. Pentru reducerea în continuare a nivelurilor de zgomot, utilizati maçina numai într-un mediu deschis.
4. Vibrațiile pot fi reduse în continuare prin ținerea fermă a mânerului.
5. Pentru a evita deranjarea altor persoane, maşina trebuie utilizată numai pe timpul zilei.
6. Purtați întotdeauna îmbrăcăminte de lucru strânsă pe corp, mănuși de lucru rezistente la uzură, protecții auditive și încălțăminte anti-derapantă cu bombeuri din oțel.
7. Luați o pauză de lucru de 30 minute la fiecare 2 ore de lucru.
8. O curea uzată trebuie să fie înlocuit / deservite de un dealer autorizat
