Marcă	Hotpoint
Model	HHBS 9.8F LT X
Tip produs	Hotă de bucătărie
Categorie	Hotă absorbantă sau filtrantă (kit carbon opțional)
Dimensiuni (Î x L x A)	62-114 x 71-114 x 12,5 cm (reglabil)
Diametru de evacuare	12,5 cm
Alimentare electrică	220-240 V, 50/60 Hz
Număr de viteze	3 + intensivă
Iluminare	LED (înlocuire prin service)
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase (ciclu rapid, temperatură scăzută)
Filtru de carbon	Activ, înlocuire la maximum 4 luni
Comandă	Tactilă
Oprire automată	Da (temporizator 10-20 min în funcție de viteză)
Senzor de temperatură	Da (declanșare automată a vitezei medii)
Înălțime minimă deasupra aragazului	50 cm (electric) / 65 cm (gaz sau mixt)
Instalare	Absorbantă (conductă de evacuare neinclusă) sau filtrantă (kit carbon separat)
Întreținere	Curățare lunară a exteriorului și a filtrelor de grăsime
Siguranță	Oprire automată, protecție la supraîncălzire, întrerupere de curent, utilizarea de către copii nerecomandată fără supraveghere
Piese de schimb	Filtre de grăsime, filtre de carbon, becuri LED (prin service)
Informații generale	Hotă Hotpoint HHBS 9.8F LT X – manual descărcabil de pe docs.hotpoint.eu

Întrebări frecvente - HHBS 9.8F LT X HOTPOINT

Cum se curăță filtrele de grăsime?

Filtrele de grăsime metalice se curăță o dată pe lună, manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută și ciclu rapid. Spălarea în mașina de spălat vase poate provoca decolorare, dar nu afectează performanța. Pentru a demonta filtrul, trageți de mânerul de deblocare cu arc.

Când se înlocuiește filtrul de carbon?

Filtrul de carbon trebuie înlocuit după maximum 4 luni de utilizare sau când indicatorul de saturație (dacă există) clipește. Nu poate fi nici curățat, nici regenerat.

Cum se activează indicatorul de saturație al filtrului de carbon?

Cu hota oprită, apăsați și mențineți simultan tastele T2 și T3. Mai întâi clipește T3, apoi și T2 pentru a confirma activarea. Pentru dezactivare, repetați operația până când clipește doar T3.

Ce trebuie făcut dacă hota nu funcționează?

Verificați absența întreruperii de curent, că a fost selectată o viteză și că întrerupătorul nu a sărit. Dacă nimic nu funcționează, deconectați hota 5 secunde, apoi reconectați-o. Dacă problema persistă, contactați serviciul de asistență.

Ce distanță trebuie să fie între hotă și plita de gătit?

Distanța minimă este de 50 cm pentru un aragaz electric și de 65 cm pentru un aragaz pe gaz sau mixt. Dacă instrucțiunile aragazului indică o distanță mai mare, respectați acea valoare.

Cum se instalează hota în versiunea filtrantă?

Pentru a utiliza hota în versiunea filtrantă, trebuie să cumpărați și să instalați kitul de accesorii care include un filtru de carbon. Filtrul se fixează în spatele lamboului metalic, apoi în față cu două butoane. Urmați instrucțiunile din manual.

Cum se înlocuiește becul LED?

Hota este echipată cu iluminare LED. În caz de defecțiune, adresați-vă serviciului de asistență tehnică pentru înlocuire. Nu încercați să o faceți singur.

Ce înseamnă clipirea tastelor T2, T3 și T4?

Clipirea simultană a T2, T3 și T4 indică o funcționare automată în caz de temperatură ridicată. Senzorul detectează căldura și activează automat viteza medie de aspirare. Hota se oprește când temperatura scade.

Hota se oprește singură, este normal?

Da, dacă ați activat oprirea automată (temporizator) prin tasta T4. Durata de oprire depinde de viteză: 20 min în silențioasă, 15 min în medie, 10 min în mare. Stingerea poate fi cauzată și de o întrerupere de curent sau de declanșarea întrerupătorului.

Pot folosi hota fără filtru de grăsime?

Nu, nu utilizați niciodată hota fără filtrul de grăsime montat corect. Absența filtrului expune componentele interne la grăsimi și crește riscul de incendiu.

MANUAL DE UTILIZARE HHBS 9.8F LT X HOTPOINT

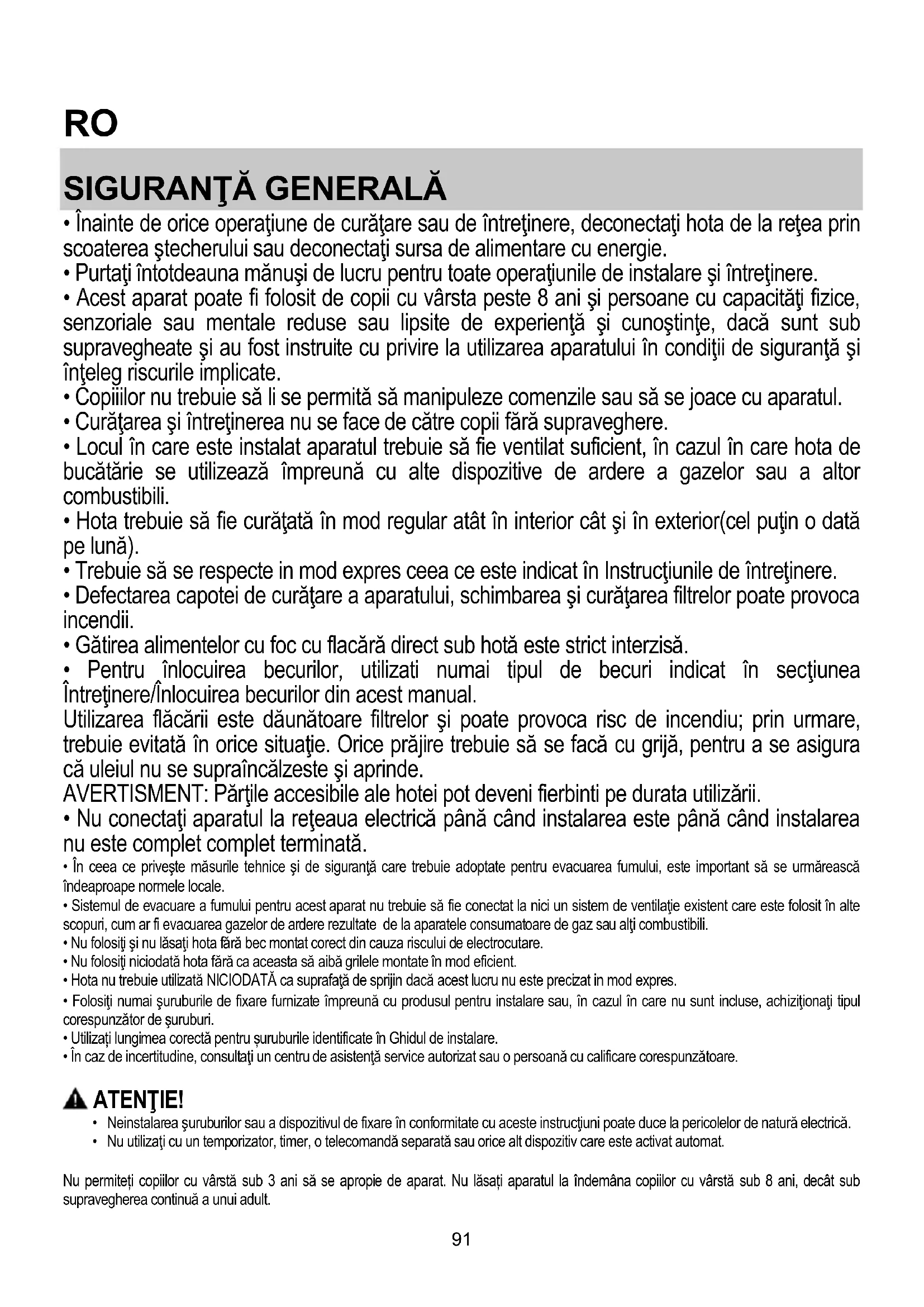

RO Informații pentru utilizator

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Ćopiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.

- Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.

• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
• Nu folositi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folositi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENTIE!

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericolelor de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât sub supravegherea continuă a unui adult.

ATENTIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui dispozitiv extern sau al unui sistem separat de comandă de la distanță.
Acest aparat nu este destinat uzului profesional. Nu utilizati aparatul în aer liber.
Pentru a evita pericolul de accidentare, aparatul trebuie să fie manevrat și instalat de două sau mai multe persoane.
A Operatiunile de instalare, inclusiv eventualele racordări la linia de alimentare cu apă (dacă sunt prevăzute) și legăturile electrice, precum și lucrările de reparatie trebuie să fie efectuate de personal calificat.

După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru ambalare (bucăți din plastic, polistiren etc.) la îndemâna copiilor, pentru a evita pericolul de sufocare.

Nu folositi aparatul dacă aveți părți ale corpului umede sau dacă sunteți desculti.

Nu folositi niciodată aparate de curățat cu aburi - pericol de electrocutare.

Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
  • Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuată cu instalarea.

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

CONEXAREA ELECTRICĂ

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

⚠️ ATENTIE!

Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

În cazul în care cablul nu este prevăzut cu unștecher,conectați-l respectând datele din următorul tabel:

Tensiunea și frecventa retelei electrice

Consultați valoarea indicată pe eticheta cu caracteristici, aplicată în interiorul hotei.

Conexiune cablu

Inlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

EVACUAREA AERULUI

(pentru versiunile cu ventilatie)

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flanşa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folositi un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitați schimbările drastice de secțiune ale tubului.
! Producătorul și declină orice responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

FILTRANTA SAU CU VENTILATIE ?

! Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilatie.

Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător.

Verificați primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziționat separat.

Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe hotă.

Informațiile referitoare la trecerea hotei din versiunea cu ventilație în cea filtrantă sunt deja conținute în acest manual.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flança de racord.

⚠️ ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

COMENZI

Hota este dotată cu un panou de comandă, de la care se modifică viteza de aspiratie și se declanșează aprinderea becurilor pentru iluminarea blatului de aragaz.

T1

T2

T3

T4

T5

T6

Pentru a selecționa funcțiile hotei, trebuie doar să atingeți comenzile:

T1. Buton ON/OFF motor de aspiratie
T2. Buton de selectare viteza (puteres) de aspiratie medie
T3. Buton de selectare viteza (puteres) de aspiratie ridicată și intensivă

Apăsați o data pentru a selecționa viteza (puterea) de aspirație ridicată (LED T3 aprins);

Apăsați din nou pentru a selecționa viteza (puterea) de aspirație intensivă (LED T3 clipitor).

Notă: Viteza (puterea) de aspiratie intensivă are o durată de circa 5 minute, după care viteza (puterea) de aspiratie ridicată este setată automat.

T4. Buton oprire automată (Timer) și indicator saturatie filtru cu cărbune activ:

Oprire automată:

Apăsați acest buton pentru a seta oprirea automată a vitezei (puterii) de aspiratie active:

Viteza (puterea) de aspiratie silențioasă: 20 minute

Viteza (puterea) de aspiratie medie: 15 minute

Viteza (puterea) de aspiratie ridicată: 10 minute

Indicator saturatie filtru cu cărbune activ

Când este clipitor, executați intreținerea filtrului cu cărbune activ, daca este instalat; dupa care apăsați indelungat butonul T1 pentru a opri clipirea intermitentă.

T5. Buton de selectare viteza (puteres) de aspiratie"silențioasă" și indicator saturatie filtru anti-grăsimi:

Notă: când este clipitor, executați intreținerea filtrului anti-grăsimi; după care apăsați indelungat butonul T1 pentru a opri clipirea intermitentă.

T6. Buton ON/OFF iluminat

T2+T3+T4 clipitoare: functionare automată în condiții de temperatură ridicată (vezi paragraful relevant)

Activare indicator saturate filtru cu cărbune activ

Acest indicator este in mod normal dezactivat. Pentru a-l activa, procedati in modul următor:

Cu hota oprită, apăsați si țineți apăsat simultan T2 și T3: mai intii clipește T3 apoi și T2 pentru a indica activarea.

Dezactivare LED saturate filtru cu cărbune activ: repetați operațiunea descrisă mai sus, mai intii clipesc T3 § T2 apoi numai T3 pentru a indica dezactivarea.

Functionare automată în condiții de temperatură ridicată

Hota este echipată cu un senzor care detectează temperatura. Când aceasta devine prea ridicată, senzorul activează automat viteza (puterea) de aspiratie medie. Hota se oprește de îndată ce temperatura detectată de senzor scade semnificativ.

ÎNTRETINEREA

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenti lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSIȚI ALCOOL!

Intreținere filtri antigrăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor – dacă modelul dvs. este prevăzut – indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Intreținere filtru cu cărbune activ

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturarea filtrului de carbon apare după un anumit timp de utilizare, care variază în funcție de tipul aragazului și de regularitatea curățării filtrului degresant. În orice caz, este necesar să înlocuiti cartușul la maxim patru luni (sau când sistemul indicator vă semnalează saturarea filtrelor – dacă este prevăzut pe modelul dvs).

NU-I spălați sau refolositi

Montare

Agățați filtrul de cărbune activ mai întâi posterior pe dispozitivul metallic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de cărbune activ rotind 90° mânerele ce îl fixează la hotă.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

ELIMINARE

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Sigurantă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuiți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcționeze, înainte de a face un apel la Serviciul de Asistență, efectuați următoarele verificări simple:

• Dacă hota nu funcționează:

Verificați dacă:

- nu este vorba de o pană de curent.

- a fost selecționată o viteză.

• Dacă hota are un randament redus: Verificati dacă:

• Viteza selecționată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată.
• Bucătăria este aerată suficient pentru a permite priza de aer.
• Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).

• Dacă hota s-a oprit in timpul funcțonării normale: Verificați dacă:

• nu este vorba de o pană de curent.
• dispozitivul de comutare nu s-a decuplat.

În caz de defectiuni, înainte de a contacta Serviciul de Asistență Tehnică, deconectați timp de cel puțin 5 sec. aparatul trăgând de ștecher și apoi conectați-l din nou. În cazul în care defectiunea persistă, contactați Serviciul de asistență.

CARACTERISTICI TEHNICE

	Înălțime (cm)	Lățime (cm)	Adâncime (cm)	Ø tubului de evacuare (cm)
	62-11471-114		12,5 - 12
	62-11471-114		12,5 - 12
	62-114[IMAGE]71-114		12,5 - 12

Componentele nu sunt furnizate împreună cu produsul

Puteți descărca instrucțiunile privind siguranța, manualul de utilizare, fișa tehnică a produsului și datele energetice:

• Vizitând site-ul nostru web docs.hotpoint.eu

- Utilizând codul QR

- Ca alternativă, contactați serviciul nostru de asistență tehnică post-vânzare (consultați numărul de telefon din certificatul de garanție). Când contactați serviciul nostru de asistență tehnică post-vânzare, vă rugăm să precizați codurile specificate pe plăcuța cu date de identificare a produsului dumneavoastră.
