MANUAL DE UTILIZARE LIB60424CK ELECTROLUX

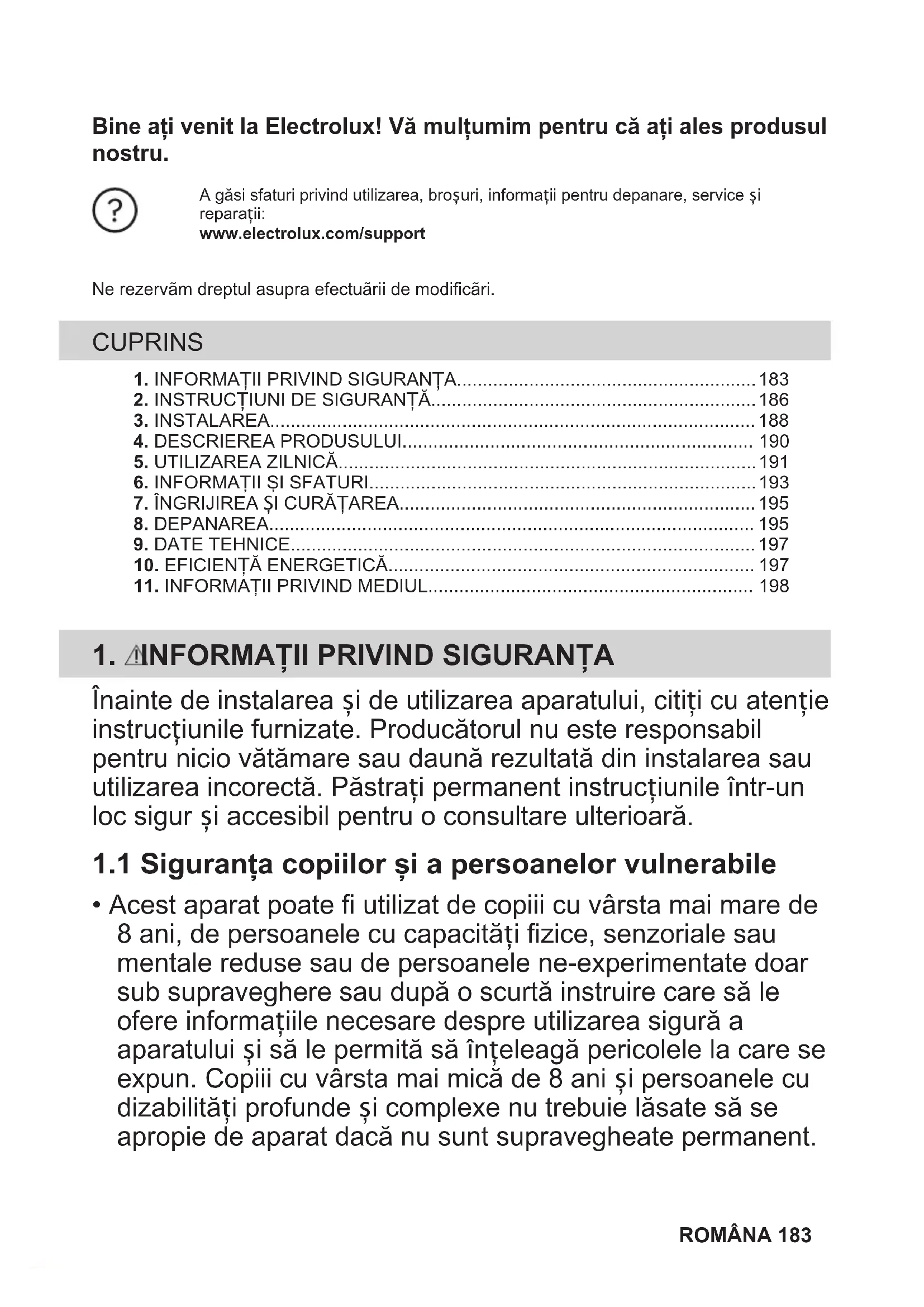

RO Manual de utilizare | Plită 183

Bine ați venit la Electrolux! Vă multumim pentru că ați ales produsul nostru.

A găsi sfaturi privind utilizarea, broşuri, informații pentru depanare, service și reparații:

www.electrolux.com/support

Ne rezervăm dreptul asupra efectuării de modificări.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA....183
2. INSTRUCTIUNI DE SIGURANTĂ....186
3. INSTALAREA....188
4. DESCRIEREA PRODUSULUI.... 190
5. UTILIZAREA ZILNICĂ....191
6. INFORMATII ŞI SFATURI....193
7. ÎNGRIJIREA ŞI CURĂȚAREA.... 195
8. DEPANAREA.... 195
9. DATE TEHNICE....197
10. EFICIENTĂ ENERGETICĂ.... 197
11. INFORMAȚII PRIVIND MEDIUL.... 198

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

- Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.

• Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMÊNT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.
• Acest aparat este proiectat pentru utilizarea în locuințe individuale la interior
• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeți, camere de oaspeți cu paturi și mic dejun, case de oaspeți în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Aveți grijă să nu atingeți elementele de încălzire.
• AVERTISMENT: Gătirea neasistată la plită folosind grăsimi sau ulei poate fi periculoasă și poate provoca un incendiu.
• Fumul este un indicator al supraîncălzirii. Nu folosiți niciodată apă pentru stingerea focului de gătire. Opriți aparatul și acoperiți flăcările cu o pătură ignifugă sau un capac.

• AVERTISMENT: Aparatul nu trebuie să fie alimentat de la un dispozitiv de comutare extern, cum ar fi un temporizator, și nu trebuie conectat la un circuit care este cuplat și decuplat în mod regulat de rețea.

• ATENTIE: Procesul de gătire trebuie supravegheat Un proces de gătire pe termen scurt trebuie supravegheat permanent.

• AVERTISMENT: Pericol de incendiu: Nu depozitați nimic pe suprafețele de gătit.
• Obiectele de metal, de ex. cuțitele, furculițele, lingurile și capacele nu trebuie puse pe suprafața plitei, deoarece se pot înfierbânta.
• Nu folosiți aparatul înainte de a-l instala în structura încastrată.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• După utilizare, stingeți elementul plitei cu ajutorul butonului și nu lăsați această operațiune în sarcina detectorului de vase.
• Dacă suprafața ceramică / de sticlă este crăpată, opriți aparatul și deconectați-l de la sursa de alimentare. În cazul în care aparatul este conectat direct la sursa de alimentare folosind cutia de conexiuni, scoateți siguranța pentru a deconecta aparatul de la sursa de curent. În ambele cazuri, contactați Centrul de service autorizat.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, centrul de service autorizat sau persoane cu o calificare similară pentru a se evita orice pericol.
• AVERTISMENT: Folosiți doar opritoare realizate de producătorul aparatului de gătit sau indicate de producătorul aparatului în instrucțiunile de utilizare ca fiind adecvate sau opritoarele incluse în aparat. Utilizarea unor opritoare neadecvate poate produce accidente.

2. INSTRUCTIUNI DE SIGURANTĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

AVERTISMENT!

Pericol de vătămare personală sau deteriorare a aparatului.

• Îndepărtati toate ambalajele.
• Dacă aparatul este deteriorat, nu îl instalați sau utilizati.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protecție și încălțăminte închisă.
• Închideți etanș suprafețele dulapului cu un agent de etanșare pentru ca umezeala să nu umfle materialul.
• Protejati partea de jos a aparatului de abur și umezeală.
• Nu așezați aparatul lângă o ușă sau sub o fereastră. Astfel, vasele fierbinți de pe aparat nu vor cădea atunci când ușa sau fereastra va fi deschisă.
• Fiecare aparat are ventilatoare de răcire în partea de jos.
  • Dacă aparatul este instalat deasupra unui sertar:

- Nu depozitați niciun obiect mic sau foi de hârtie care ar putea fi aspirate, deoarece acestea pot deteriora ventilatoarele de răcire sau pot afecta sistemul de răcire.

– Păstrați o distanță de minim 2 cm între baza aparatului și obiectele depozitate în sertar.

- Scoateți toate panourile de separare instalate în cabinet sub aparat.

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician.
• Aparatul trebuie legat la masă dacă simbolul (☐) nu este imprimat pe plăcuța cu date tehnice.
• Înainte de a efectua orice tip de operație, asigurați-vă că ați deconectat aparatul de la sursa de curent.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Asigurati-vă că aparatul a fost instalat corect. Cablurile de alimentare electrică și stecherele (dacă există) slăbite sau incorecte pot să provoace încălzirea terminalului.
• Utilizați cablul de alimentare electrică corect.
• Nu permiteți încâlcirea cablului de alimentare electrică.
• Asigurați-vă că este instalată o protecție împotriva șocurilor.
• Utilizați clema de detensionare de pe cablu.
• Nu lăsați cablul de alimentare sau ștecherul (dacă există) să atingă aparatul fierbinte sau vase fierbinți atunci când conectați aparatul la o priză.
• Nu folositi prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul (dacă este cazul) sau cablul de alimentare electrică. Contactați Centrul nostru de service autorizat sau un electrician pentru a schimba un cablu de alimentare deteriorat.
• Protectția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.

• Dacă priza de curent prezintă jocuri, nu conectați ștecherul.

• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de stecher.

• Folosiți doar dispozitive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.

2.3 Utilizarea

AVERTISMENT!

Pericol de accidentare, arsuri și electrocutare.

• Nu modificati specificațiile acestui aparat.
• Îndepărtați toate ambalajele, etichetele și foliile protectoare (dacă este cazul) înainte de prima utilizare.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Setați zona de gătit la „Off” (Oprit) după fiecare utilizare.
• Nu puneți tacâmuri sau capace pentru oale pe zonele de gătit. Acestea pot deveni fierbinti.
• Nu acționați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu utilizati aparatul ca suprafață de lucru sau ca loc de depozitare.
• Dacă suprafața aparatului este crăpată, deconectați imediat aparatul de la rețeaua electrică. Astfel, veți preveni electrocutarea.
• Utilizatorii cu stimulator cardiac trebui să păstreze o distanta de minim 30 de cm față de zonele de gătit prin inducție atunci când aparatul este în funcțiune.
• Când puneți alimente în ulei fierbinte, uleiul poate să sarà.
• Nu utilizați folie de aluminiu sau alte materiale între suprafața de gătit și vas, cu excepția cazului în care producătorul acestui aparat specifică altfel.

- Utilizați doar accesorii recomandate de producător pentru acest aparat.

AVERTISMENT!

Pericol de incendiu și explozie.

• Grăsimile și uleiul, când sunt încălzite, pot elibera vapori inflamabili. Nu apropiatii flăcări sau obiecte încălzite de grăsimi și uleiuri când gătiți.
• Vaporii pe care uleiul foarte fierbinte îi eliberează pot să se aprindă spontan.
• Uleiul folosit, care conține resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.
• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Nu țineți vase de gătit fierbinți pe panoul de comandă.
• Nu puneți un capac fierbinte pentru vase pe suprafața de sticlă a plitei.
• Aveți grijă să nu se evaporeze tot lichidul din vas.
• Procedați cu atenție pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafața se poate deteriora.
• Nu activați zonele de gătit cu vase goale sau fără vase.
• Vasele de gătit din fontă sau cu fund deteriorat pot zgâria sticla / suprafața vitroceramică. Ridicați întotdeauna aceste obiecte când trebuie să le mutați pe suprafața de gătit.

2.4 Îngrijirea și curățarea

• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Înainte de curățare, opriți cuptorul și lăsați-l să se răcească.
• Nu folosiți apă pulverizată și aparatul de curățat cu abur pentru curățarea aparatului.
• Curățați aparatul cu o lavetă moale și umedă. Utilizați numai detergenți neutri. Nu utilizați produse abrazive, bureți de curățare abrazivi, solventi sau obiecte

metalice, cu excepția cazului în care se specifică altfel.

2.5 Serviciul de asistență tehnică

• Pentru a repara aparatul contactați Centrul de service autorizat. Utilizați doar piese de schimb originale.
• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate

utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.

2.6 Eliminare

AVERTISMENT!

Pericol de rănire sau sufocare.

• Contactați autoritatea locală pentru informații privind eliminarea aparatului.
• Deconectați aparatul de la sursa de alimentare electrică.
• Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Înaintea instalării

Înaintea instalării plitei, notați informațiile de mai jos aflate pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe partea inferioară a plitei.

Numărul de serie ....

3.2 Plitele încorporate

Utilizați plite încorporate numai după ce asamblăți plita în unități de mobilier și suprafețe de lucru ce corespund standardelor.

3.3 Cablu de conectare

• Plita este furnizată cu un cablu de conexiune și un stecăr de siguranță. Cablul de conectare poate fi instalat doar de un electrician calificat.
• Pentru a înlocui cablul de alimentare deteriorat, folosiți următorul tip de cablu: H05V2V2-F ori care rezistă la o temperatură de 90 °C sau mai mare. Contactați un Centru de service autorizat. Cablul de conectare poate fi înlocuit doar de un electrician calificat.
• Aparatul funcționează la 50 Hz sau 60 Hz și nu necesită nicio acțiune suplimentară din partea unui electrician calificat pentru a comuta între frecvențe.

3.4 Schema de conectare

	2 Nm	220 - 240V 1N ~	220 - 240V 1N ~

i

Introduceți sunturi între şuruburi, ca în imagine. Şuntul este amplasat în buzunarul capacului bornei de rețea.

Culorile firelor

N2 N1 L2 L1

- Albastru - Maro

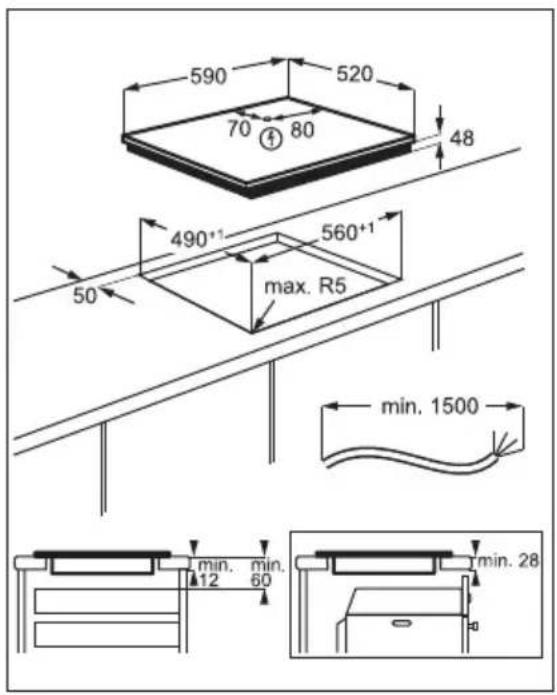

3.5 Asamblare

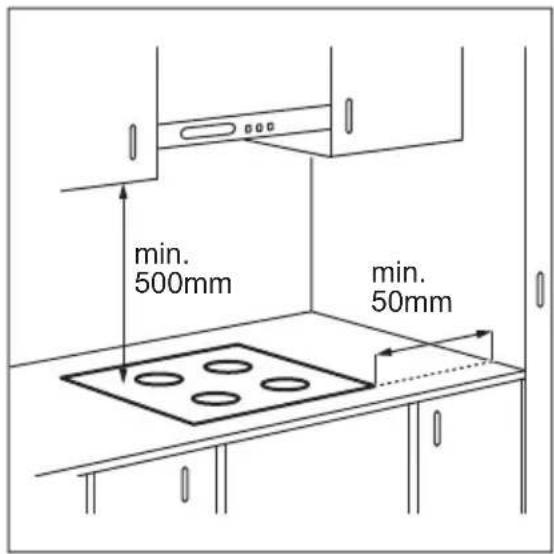

Dacă instalați plita sub o hotă, consultați instrucțiunile de instalare a hotei pentru a afla distanța minimă dintre aparate.

Dacă aparatul este instalat deasupra unui sertar, ventilația plitei poate încălzi articolele depozitate în sertar pe durata procesului de gătire.

590 520 70 80 48 490*1 560*1 max. R5 50 min. 1500 min. min. 12 60 min. 28

Găsiți tutorialul video „Instalarea plitei cu inducție Electrolux - Instalarea pe blatul de lucru” prin introducerea numelui complet indicat în graficul de mai jos.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

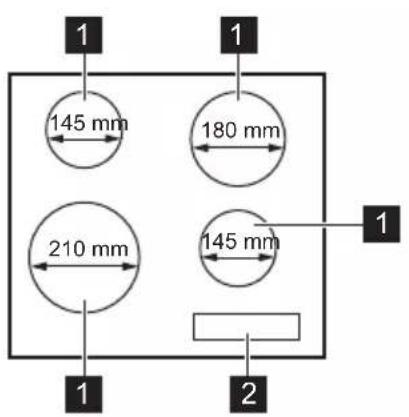

4.1 Aranjarea suprafetei de gătire

1 145 mm 180 mm 210 mm 145 mm 1 1 2

1 Zonă de gătit prin inductie
2 Panou de comandă

4.2 Dispunerea panouului de comandă

1 2 4 5 9 6 ① 8 √ ∧ 3

Folosiți câmpurile cu senzori pentru controlul aparatului. Afișajele, indicatoarele și semnalele sonore indică funcțiile active.

	Câmp cu senzor	Funcție Comentariu
1	➊	Pornit / Oprit Pentru activarea și dezactivarea plitei.
2	➁	Blocare / Dispozitivul de siguranță pentru copii Pentru blocarea / deblocarea panoului de comandă.
3	➎	- Pentru selectarea zonei de gătit.
4	- Afișajul nivelului de căldură Pentru a afișa nivelul de căldură.
5	/	- Pentru a seta nivelul de căldură.

4.3 Afişaje niveluri de gătit

Afişajul Descriere
0	Zona de gătit este dezactivată.
1 - 9	Zona de gătit funcționează.
P	Booster funcționează.
E + cifră	Există o defecțiune.
H	O zonă de gătit este încă fierbinte (căldură reziduală).
L	Blocare / Dispozitivul de siguranță pentru copii funcționează.
F	Pe zona de gătit se află un vas incorrect, prea mic sau niciun vas.
-	Oprirea automată funcționează.

5. UTILIZAREA ZILNICĂ

! AVERTISMENT!

Consultați capitolele privind siguranța.

5.1 Activarea și dezactivarea

Atingeți timp de 1 secundă pentru a activa sau dezactiva plita.

5.2 Oprirea automată

Funcția dezactivează automat plita dacă:

• toate zonele de gătit sunt dezactivate,

• nu setați nivelul de căldură după activarea plitei,

• ați vărsat ceva sau ați pus ceva pe panoul de comandă pentru mai mult de 10 secunde (o tigaie, o lavetă etc.). Este emis un semnal acustic și plita se dezactivează. Îndepărtați obiectul sau curățați panoul de comandă.

• plita se înfierbântă prea tare (de ex. când s-a evaporat tot lichidul dintr-o tigaie). Lăsați zona de gătit să se răcească înainte de a utiliza plita din nou.
• folosiți vase neadecvate. Se aprinde simbolul F iar zona de gătit se dezactivează automat după 2 minute.

- nu dezactivați o zonă de gătit sau nu modificați nivelul de căldură. După un timp se aprinde; iar plita se dezactivează. Relația între nivelul de căldură și durata după care plita se dezactivează:

Nivel de căldură Plita se dezactivează după

5.3 Selectarea zonei de gătit

Pentru a seta o zonă de gătit atingeți câmpul cu senzor corespunzător acestei zone. Nivelul de căldură apare pe afişaj (☐)

5.4 Nivelul de căldură

Setați zona de gătit.

Atingeți ∧ pentru a crește nivelul de căldură. Atingeți √ pentru a reduce nivelul de căldură. Atingeți Și în același timp pentru a dezactiva zona de gătit.

5.5 Indicator de căldură reziduală

AVERTISMENT!

H Cât timp indicatorul este aprins, există riscul de arsuri din cauza căldurii reziduale.

Zonele de gătit prin inductie produc căldura necesară pentru procesul de gătire direct în baza vasului. Vitroceramica este încălzită de căldura vasului.

Indicatorul apare când o zonă de gătit este fierbinte.

Este posibil să apară și indicatorul:

• pentru zonele de gătit învecinate chiar dacă nu le utilizati,
• când vasul fierbinte este pus pe zona de gătit rece,
• când plita este dezactivată, dar zona de gătit este încă fierbinte.

Indicatorul dispare când zona de gătit s-a răcit.

5.6 Booster

Această funcție oferă putere suplimentară zonelor de gătit prin inducție. Funcția poate fi activată exclusiv pentru zona de gătit prin inducție doar pentru o perioadă limitată de timp. După această perioadă, zona de gătit prin inducție comută automat înapoi la cel mai ridicat nivel de căldură.

i

Consultați capitolul „Date tehnice”.

Pentru activarea funcției pentru o zonă de gătit: mai întâi setați zona de gătit și după aceea nivelul maxim de căldură. Atingeți ∧ până când se aprinde.

Pentru a dezactiva funcția: atingeți .V

5.7 Blocare

Puteți bloca panoul de comandă când zonele de gătit sunt utilizate. Previne modificarea accidentală a nivelului de gătit.

Setați mai întâi nivelul căldurii.

Pentru a activa funcția: atingeți se aprinde pentru 4 secunde.

Pentru a dezactiva funcția: atingeti Se activează nivelul anterior de căldură.

i

Când dezactivați plita se dezactivează și această funcție.

5.8 Dispozitivul de siguranță pentru copii

Această funcție împiedică utilizarea accidentală a plitei.

Pentru a activa funcția: activați plita cu ① Nu setați niciun nivel de căldură. Atingeți timp de 4 secunde. Lse aprinde. Dezactivați plita cu ①

Pentru a dezactiva funcția: activați plita cu ①. Nu setați niciun nivel de căldură. Atingeți

temp de 4 secunde. se aprinde.

Dezactivati plita cu ①

Pentru a anula funcția pentru doar o singură gătire: activați plita cu ① se

aprinde. Atingeti timp de 4 secunde.

Reglați nivelul de căldură în decurs de 10 secunde. Puteți utiliza plita. Când dezactivați plita cu ①, funcția este activă din nou.

5.9 OffSound Control (Dezactivarea și activarea sunetelor)

Dezactivati plita. Apăsați timp de 3

secunde. Apăsați imp de 3 secunde.

Afişajul indică pe zona din stânga față și

O sau pe zona din dreapta față. Atingeți câmpul cu senzor pentru zona din dreapta

spate pentru a alege una dintre următoarele opțiuni:

• -sunetele sunt dezactivate
• -sunetele sunt activate

Atunci când această funcție este setată la 1, puteți auzi semnalele sonore doar atunci când:

• atingeti ①
• plita prezintă o eroare.

6. INFORMATII ŞI SFATURI

! AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Vase de gătit

i

Pentru zonele de gătit prin inductie, un câmp electromagnetic puternic creează foarte rapid căldura în vasul de gătit.

Folosiți zonele de gătit prin inducție cu vase adecvate.

- Baza vasului trebuie să fie cât mai groasă și cât mai plată posibil.

5.10 Management putere

Dacă sunt active zone multiple și puterea consumată depășește limita de alimentare cu curent, această funcție împarte puterea disponibilă între toate zonele de gătire. Plita controlează setările de încălzire pentru a proteja siguranțele instalatiei casnice.

• Dacă plita atinge limita maximă de putere disponibilă (consultați plăcuța cu date tehnice), puterea zonelor de gătire va fi redusă automat.
• Dacă sunt activate mai multe zone de gătit simultan, puterea este redusă și distribuită între toate zonele activate. Distribuția puterii este menținută atât timp cât zonele rămân activate. Zonele nu vor reveni la puterea maximă dacă una dintre ele este dezactivată. Distribuția puterii se termină numai după ce toate zonele sau plita au fost dezactivate.
• Afişajul setării încălzirii zonelor cu putere redusă se schimbă între setarea încălzirii selectate inițial și setarea încălzirii redusă.

• Așteptați până când afișajul nu mai clipește sau reduceți nivelul de căldură al zonei de gătire selectate. Zonele de gătire vor continua să funcționeze cu setarea de gătire redusă. Dacă este necesar, modificați manual setările de încălzire ale zonelor de gătire.

• Asigurați-vă că bazele vaselor sunt curate și uscate înainte de a le pune pe suprafața plitei.

• Pentru a evita zgârierea, nu glisați sau frecați vasul pe sticla vitroceramică.

Materialul vaselor de gătit

• corect: fontă, oțel, oțel emailat, oțel inoxidabil, bază cu mai multe straturi (cu un marcaj corect de la producător).
• incorrect: aluminiu, cupru, alamă, sticlă, ceramică, portelan.

Vasele sunt adecvate pentru o plită cu inductie dacă:

• apa fierbe foarte repede pe o zonă setată la nivelul de căldură maxim.
• un magnet trage de baza vasului.

Dimensiunile vaselor

• Zonele de gătit prin inducție se adaptează automat la dimensiunea bazei vasului.
• Eficiența zonei de gătit depinde de diametrul vasului. Vasele cu diametre mai mici decât cea minimă primesc numai parțial puterea generată de zona de gătit.
• Din motive de siguranță și pentru rezultate optime la gătire, nu utilizați vase mai mari decât cele indicate în „Specificațiile zonelor de gătit”. Evitați să țineți vasul aproape de panoul de comandă în timpul gătirii. Acest lucru poate afecta funcționarea panoului de comandă sau poate activa accidental funcțiile plitei.

Consultați „Date tehnice”.

6.2 Zgomotul pe durata funcționării

Dacă auziți:

• zgomot de crăpături: vasul este făcut din materiale diferite (o constructie „sandviș”).
• sunet ca un fluierat: folosiți o zonă de gătit cu nivel ridicat de putere, iar vasul este

făcut din materiale diferite (o constructie „sandviș”).

- zumzet: folosiți un nivel ridicat de putere.

- pocnituri: apare procese de comutare electrică.

- șuierat, bâzâit: funcționează ventilatorul.

Zgomotele sunt normale și nu indică nicio defectiune a plitei.

6.3 Exemple de aplicații de gătit

Corelația dintre nivelul de căldură al unei zone și consumul său de curent nu este liniară. Creșterea nivelului de căldură nu este direct proporțională cu creșterea consumului de curent. Aceasta înseamnă că o zonă de gătit cu nivelul mediu de căldură consumă sub jumătate din puterea sa maximă.

Datele din tabel au doar caracter orientativ.

Nivelul de căldură	Utilizați pentru: Durată	(min)	Recomandări
1 Păstrați mâncarea gătită caldă. dacă este		necesar	Puneți un capac pe vas.
1 - 2 Sos olandez, topit: unt, ciocolată, gelatină.		5 - 25 Amestecați din când în când.
2 Solidificare: omlete pufoase, ouă coap-te.		10 - 40 Gătire cu capacul pus.
2 - 3 Fierberea înăbușită a orezului și amâncărurilor care conțin lapte, încălzi-rea alimentelor preparate.		25 - 50 Adăugați minim de două ori mai mult lichid decât orez, amestecați la jumă-tatea procedurii mâncărurile care conțin lapte.
3 - 4	Înăbușiți legumele, peștele, carnea.	20 - 45	Adăugați câteva linguri de apă. Verifi-cați cantitatea de apă în timpul proce-sului.
4 - 5	Gătiți la abur cartofii și alte legume.	20 - 60	Acoperiți baza vasului cu 1-2 cm de apă. Verificați nivelul de apă în timpulprocesului. Țineți capacul pe vas.
4 - 5 Gătiți cantități mai mari de alimente,tocane și supe.		60 - 150 Până la 3 l de lichid plus ingrediente.
6 - 7 Prăjire delicată: escalop, cordon bleude vițel, șnițele, chiftele, cărnați, ficat,roux, ouă, clătite, gogoși.		dacă estenecesar	Întoarceți când este necesar.
Nivelul de căldură		Utilizați pentru: Durată	Recomandări(min)
7 - 8 Crochete de cartofi, mușchiuleț, fripturi.		5 - 15 Întoarceți când este necesar.
9	Fierbeți apă, gătiți paste, prăjiți carnea la suprafață (gulaș, friptură înăbușită, cartofi la friteu-ză).
	Fierbeți cantități mari de apă. Booster este activat.

7. ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

7.1 Informații cu caracter general

• Curățați plita după fiecare utilizare.
• Utilizați întotdeauna vase cu baza curată.
• Zgârieturile sau petele închise la culoare de pe suprafața plitei nu au niciun efect asupra funcționării plitei.
• Folosiți un agent de curățare special, adecvat pentru suprafața plitei.
• Folosiți o racletă specială pentru sticlă.

7.2 Curățarea plitei

- Îndepărtați imediat: plasticul topit, folia de plastic, zahărul și alimentele cu zahăr,

în caz contrar mizeria poate deteriora plita. Aveți grijă să nu vă ardeți. Folosiți o racleta specială pe suprafața vitrată, la un unghi mare și îndepărtați resturile de pe suprafață.

• Îndepărtați când plita s-a răcit suficient: depuneri de calcar, pete de apă, pete de grăsime, decolorări metalice strălucitoare. Curățați plita cu o lavetă umedă și un detergent ne-abraziv. După curățare, ștergeți plita cu o lavetă moale.
• Îndepărtați decolorarea metalică lucioasă: folosiți o soluție de apă cu oțet și curățați suprafața de sticlă cu o lavetă.

8. DEPANAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

8.1 Ce trebuie făcut dacă...

Problemă Cauză posibilă Soluție
Plita nu poate fi pornită sau utilizată.	Plita nu este conectată la o sursă electrică sau este conectată inco-rect.	Verificați dacă plita este conectată co-rect la priza electrică.
Siguranța este arsă. Verificați dacă siguranța este cauza		defecțiunii. Dacă siguranța se arde în mod repetat, contactați un electrician calificat.
Nu ați setat nivelul de încălzire timpde 10 de secunde.		Porniți plita din nou și setați nivelul de încălzire în mai puțin de 10 de secunde.
Ați atins simultan 2 sau mai multecâmpuri cu senzor.		Atingeți doar un singur câmp cu senzor.
Pe panoul de comandă este apă saueste acoperit cu stropi de grăsime.		Curățați panoul de comandă.
Se aude un semnal sonor bip constant.	Conexiunea electrică nu este corec-tă.	Deconectați plita de la rețeaua electri-că. Cereți unui electrician calificat să verifice instalația.
Este emis un semnal acustic și plita se dezactivează.Când plita este dezactivată este emis un semnal acustic.	Ați pus ceva pe unul sau mai multecâmpuri cu senzor.	Îndepărtați obiectul de pe câmpurile cu senzor.
Plita se dezactivează. Ați pus ceva pe câmpul cu senzor➊.		Îndepărtați obiectul de pe câmpul cu senzor.
Indicatorul de căldură reziduală nu se aprinde.	Zona nu este fierbinte pentru că a fost utilizată numai o scurtă perioadă de timp sau senzorul s-a defectat.	Dacă zona a funcționat suficient de mult pentru a fi fierbinte, apelați la un Centru de service autorizat.
Setarea de încălzire se schimbă între două niveluri.	Management putere funcționează. Consultați „Utilizarea zilnică”.
Panoul de comandă se înfierbân-tă la atingere.	Vasul este prea mare sau l-ați pus prea aproape de panoul de coman-dă.	Puneți vasele mari pe zonele din spa-te, dacă este posibil.
Nu există sunet atunci când atin-geți câmpurile cu senzor ale pa-nouului.	Sunetele sunt dezactivate. Activați sunetele. Consultați „Utilizarea zilnică”.
L se aprinde.	Dispozitivul de siguranță pentru co-pii sau Blocare funcționează.	Consultați „Utilizarea zilnică”.
F se aprinde.	Pe zonă nu există niciun vas. Puneți vasele pe zonă.
Vasul este nepotrivit. Folosiți vase adecvate pentru plitelecu inductie. Consultați „Informații și sfaturi”.
Diametrul bazei vasului este preamic pentru zona respectivă.		Folosiți vase de gătit cu dimensiuni co-recte. Consultați „Date tehnice”.
E și se aprinde un număr.	Plita prezintă o eroare.	Dezactivați plita și activați-o din nou după 30 de secunde. Dacă se aprinde din nou, deconectați plita de la rețeaua electrică. După 30 de secun-de, conectați din nou plita. Dacă pro-blema continuă să apară, apelați un Centrul de service autorizat

8.2 Dacă nu puteți găsi o soluție...

Dacă nu puteți găsi singur o soluție la problemă, adresați-vă comerciantului sau unui Centru de service autorizat. Furnizați informațiile de pe plăcuța cu date tehnice. Mentionați și codul format din trei caractere pentru vitroceramică (se află în colțul suprafeței de sticlă) și mesajul de eroare care

apare. Asigurați-vă că ați utilizat corect plita. În caz contrar, trebuie să plătiți intervenția tehnicianului de la centrul de service sau a distribuitorului, chiar și în perioada de garanție. Informațiile despre perioada de garanție și Centrele de service autorizate se regăsesc în cartea de garanție.

9. DATE TEHNICE

9.1 Plăcuță cu date tehnice

Model LIB60424CK PNC 949 492 530 00

Tip 64 B4A 00 AA 220 - 240 V, 50 / 60 Hz

Inducție 3.6 kW Fabricat în: România

Nr. ser.... 3.6 kW

ELECTROLUX

9.2 Specificațiile zonei de gătire

Zonă de gătire Putere nominală(nivel maxim decăldură) [W]	Booster [W] Booster duratămaximă [min]	Diametru vas[mm]
Stânga față 2200 2400 4 125 - 210
Stânga spate 1400 1500 4 125 - 145
Dreapta față 1400 1500 4 125 - 145
Dreapta spate 1700 1800 4 150 - 180
Puterea zonelor de gătire poate diferi cuvalori foarte mici față de datele din tabel.Aceasta se modifică în funcție de materialulși dimensiunile vasului.	Pentru rezultate optime la gătire, folosiți vasecare nu sunt mai mari decât diametrulspecificat în tabel.

10. EFICIENTĂ ENERGETICĂ

10.1 Informații produs

Consumul de energie al plitei (EC electric hob) 176.5 Wh/kg

Identificarea modelului LIB60424CK
Tipul plitei Plită încorporată
Numărul zonelor de gătire 4
Tehnologie de încălzire Inducție
Diametrul zonelor de gătire circulare (Ø) Stânga față
	Stânga spate	21.0 cm
	Dreapta față	14.5 cm
	Dreapta spate	14.5 cm
		18.0 cm
Consumul de energie pe fiecare zonă de gătire (EC electric cooking)	Stânga față	174.2 Wh/kg
	Stânga spate	177.2 Wh/kg
	Dreapta față	177.2 Wh/kg
	Dreapta spate	177.2 Wh/kg

IEC / EN 60350-2 - Aparate de gătit electrocasnice - Partea 2: Plite - Metode pentru măsurarea performanței.

10.2 Economii de energi

Puteți economisi energie în timpul gătirii zilnice dacă urmați recomandările de mai jos.

- Pentru încălzirea apei, utilizați numai cantitatea de care aveți nevoie.

• Dacă este posibil, puneți întotdeauna capacul pe vas.
• Puneti vasul direct în centrul zonei de gătit.
• Pentru a păstra alimentele calde sau pentru a le topi folositi căldura reziduală.

11. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol Impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.
