LIETOŠANAS INSTRUKCIJA LIB60424CK ELECTROLUX

LV Lietošanas instrukcija | Plīts 118

LT Naudojimo instrukcija | Kaitlentė 134

Laipni lūdzam Electrolux pasaulē! Pateicamies jums, ka iegādājāties mūsu ierīci.

saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.electrolux.com/support

Izmainu tiesības rezervētas.

SATURS

1. DROŠĪBAS INFORMĀCIJA.... 118
2. DROŠĪBAS NORĀDĪJUMI.... 120
3. UZSTĀDĪŠANA....122
4. IZSTRĀDĀJUMA APRAKSTS....125
5. IERICES IZMANTOŠANA IKDIENĀ....126
6. PADOMI UN IETEIKUMI....128
7. APRÜPE UN TİRİŞANA....130
8. PROBLÉMRISINĀŠANA....130
9. TEHNISKIE DATI.... 132
10. ENERGOEFEKTIVITÄTE....132
11. APSVĚRUMI PAR VIDES AIZSARDZĪBU 133

1. ⚠DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā.

Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un paši jūtīgu personu drošība

- Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu atbildīgas personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus. Bērniem no līdz 8 gadu vecumam un personām ar ľoti plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.

- Bērni ir jāuzrauga, lai tie nerotaļātos ar ierīci.

• Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā pienācīgā veidā.
• UZMANĪBU: Ierīce un tās pieejamās detaļas lietošanas laikā sakarst. Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā tiek lietota vai atdziest.
• Ja ierīcei ir bērnu drošības ierīce, tā jāaktivizē.
• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

- Šī ierīce paredzēta tikai ēdiena gatavošanai.

- Šī ierīce ir izstrādāta tikai izmantošanai mājas apstāklos un telpās.

- Šo ierīci var izmantot birojos, viesnīcu viesu numuriņos, pansiju viesu numuriņos, lauku viesu mājās un citās līdzīgās uzturēšanās vietās, kurās izmantošana nepārsniedz (vidējo) mājsaimniecības lietošanas intensitāti.

- UZMANĪBU: lerīce un tās pieejamās detaļas lietošanas laikā sakarst. Nepieskarieties sildelementiem.

- UZMANĪBU: Gatavojot uz plīts ēdienu ar taukiem vai eļļu bez pieskatīšanas, var izcelties ugunsgrēks.

- Dūmi liecina par pārkaršanu. Nekādā gadījumā neizmantojiet ūdeni ēdiena gatavošanas uguns nodzēšanai. Izslēdziet ierīci un apklãjiet liesmu ar, piemēram, uguns segu vai vāku.

- UZMANĪBU: ierīci nedrīkst barot caur ārējo komutācijas ierīci, piemēram, taimeri, vai pievienot to sistēmai, kuru regulāri ieslēdz un izslēdz inženiertehniskā nodrošinājuma sistēma.

- BRĪDINĀJUMS: Gatavošanas process ir jāuzrauga. Īss gatavošanas process jāuzrauga nepārtraukti.

- UZMANIBU: Aizdegšanās risks: neuzglabājiet priekšmetus uz gatavošanas virsmām.

- Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.

- Nelietojiet ierīci pirms tās iebūvēšanas.

• lerīces tīrīšanai neizmantojiet tvaika tīrītāju.
• Pēc lietošanas izslēdziet plīts virsmas sildelementu, izmantojot tā vadības slēdzi, un nepaļaujieties uz gatavošanas trauka noteicēju.
• Ja stikla keramikas virsma / stikla virsma ir saplaisājusi, izslēdziet ierīci un atvienojiet to no strāvas padeves avota. Ja ierīce ir pieslēgta strāvas padeves avotam tiešā veidā, izmantojot savienojuma kārbu, nonemiet drošinātāju, lai atvienotu ierīci no strāvas padeves avota. Jebkurā gadījumā sazinieties ar Pilnvarotu servisa centru.
• Lai izvairītos no negadījumiem, strāvas padeves vada bojājuma gadījumā tas jānomaina ražotājam, autorizētajam servisam vai līdzīgi kvalificētam speciālistam.
• UZMANĪBU: Izmantojiet tikai tos plīts aizsargus, kurus ir izgatavojis ierīces ražotājs vai kuri norādīti lietošanas instrukcijā kā lietošanai piemēroti vai kuri ir iestrādāti ierīcē. Nepiemērotu plīts aizsargu lietošana var izraisīt negadījumus.

2. DROŠĪBAS NORĀDĪJUMI

2.1 Uzstādīšana

BRĪDINĀJUMS!

lerīci drīkst uzstādīt tikai sertificēti speciālisti.

BRĪDINĀJUMS!

Pastāv traumu un ierīces bojājumu risks.

• Nonemiet visu iesainojumu.
• Neuzstādiet un nelietojiet bojātu ierīci.
• levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.

• Apstrādājiet nozāgētās skapīša virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.

• Aizsargājiet ierīces apakšu no tvaika un mitruma.

• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.
• Katrai ierīcei apakšā ir dzesēšanas ventilators.
• Ja ierīce tiek uzstādīta virs atvilktnes:
• Neglabājiet mazus priekšmetus vai papīra lapas, kuras varētu izvilkt, tādējādi sabojājot dzesēšanas ventilatorus vai dzesēšanas sistēmu.
• Starp ierīces apakšdaļu un atvilktnē esošajiem priekšmetiem atstājiet vismaz 2 cm attālumu.
• Nonemiet visus atdalošos paneļus, kas uzstādīti skapīti zem ierīces.

2.2 Pieslēgums elektrotīklam

BRĪDINĀJUMS!

Ugunsgrēka un elektrošoka risks!

• Visi elektriskie savienojumi jāveic kvalificētam elektriķim.
• lerīci jāiezemē ja uz datu plāksnītes nav norādīts simbols (☐)
• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.
• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.
• Pārbaudiet, vai ierīce ir pareizi uzstādīta. Valīgs vai neatbilstošs strāvas vads vai kontaktdakša (ja tāda ir) var izraisīt kontakta pārmērīgu sakaršanu.
• Izmantojiet pareizu elektrības padeves vadu.
• Nelaujiet elektrības padeves vadam satīties.
• Nodrošiniet, ka tiek uzstādīta trieciena aizsardzība.
• Kabeļa stiprinājumam izmantojiet vada atslogotāju.
• Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdiena gatavošanas traukiem.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni (ja tāds ir) un strāvas kabeli. Sazinieties ar mūsu pilnvaroto servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.
• Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu nonemt bez instrumentiem.
• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.
• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabela. Vienmēr velciet aiz kontaktspraudna.
• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem

izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.

- Elektroinstalācijā jābūt izolācijas ierīcei, kas Įauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

2.3 Lietošana

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

• Nemainiet šī produkta specifikāciju.
• Pirms pirmās lietošanas, noņemiet visus iesaiņojuma materiālus, uzlīmes un aizsargplēvi (ja tādi ir).
• Pārliecinieties, ka ierīces ventilācijas atveres nav nosprostotas.
• Lietošanas laikā neatstājiet ierīci bez uzraudzības.
• Pēc katras izmantošanas reizes iestatiet gatavošanas zonu stāvoklī “Izslēgts”.
• Nenovietojiet galda piederumus un gatavošanas trauku vākus uz gatavošanas zonām. Tie var sakarst.
• Nelietojiet ierīci ar mitrām rokām, vai ja ierīce nonākusi saskarē ar ūdeni.
• Nelietojiet ierīci kā darba virsmu vai uzglabāšanai paredzētu virsmu.
• Ja ierīces virsma ir ieplaisājusi, nekavējoties atvienojiet ierīci no strāvas padeves. Tas novērsīs elektrošoka risku.
• lerīces darbināšanas laikā lietotājiem ar elektrokardiostimulatoru jāturas vismaz 30 cm attālumā no indukcijas gatavošanas zonām.
• levietojot pārtiku karstā ellā, tā var izšlakstīties.
• Neizmantojiet alumīnija foliju vai citus materiālus starp gatavošanas virsmu un ēdiena gatavošanas traukiem, ja vien ierīces ražotājs nav norādījis citādāk.
• Izmantojiet tikai šai ierīcei ražotāja ieteiktos papildpiederumus.

BRĪDINĀJUMS!

Pastāv ugunsgrēka un sprādziena risks.

- Uzkarsēti tauki un ella var radīt uzliesmojošu tvaiku. Gatavošanas laikā

netuviniet taukvielas un ellu atklātai liesmai vai sakarsētiem priekšmetiem.

• Augstā temperatūrā uzkarsētas eļļas izdalītie tvaiki var pēkšņi uzliesmot.
• Pārtikas atliekas saturoša izmantotā ella var uzliesmot zemākā temperatūrā nekā pirmreizējas lietošanas ella.
• Neievietojiet ierīcē un neglabājiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Neturiet karstus ēdiena gatavošanas traukus uz vadības panela.
• Nedrīkst novietot karstu pannas vāku uz plīts stikla virsmas.
• Ėdiena gatavošanas laikā neļaujiet Ėdiena gatavošanas traukiem vārīties tukšiem.
• levērojiet piesardzību, lai neļautu priekšmetiem vai gatavošanas traukiem nokrist uz ierīces. Tas var sabojāt virsmu.
• Neieslēdziet gatavošanas zonas ar tukšiem gatavošanas traukiem vai bez tiem.
• Gatavošanas trauki, kas ražoti no čuguna vai ar bojātu apakšu var radīt skrāpējumus stiklam / stikla keramikas virsmai. Pārvietojot priekšmetus uz gatavošanas virsmas, vienmēr tos paceliet.

2.4 Apkope un tīrīšana

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.
• Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai atdzist.

3. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

3.1 Pirms uzstādīšanas

Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā.

Sērijas numurs ......

• lerīces tīrīšanai neizmantojiet ūdens smidzinātāju un tvaika tīrītāju.
• Tīriet ierīci ar mitru mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, škīdinātājus vai metāla priekšmetus, ja vien nav norādīts citādi.

2.5 Serviss

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Izmantojiet tikai oriğinālās rezerves daļas.
• Informācija par šajā produktā esošo lampu (lampām) un atseviški nopērkamajām rezerves lampām: Šīs lampas ir paredzētas ekstremāliem fiziskajiem apstākliem, piemēram, temperatūrai, vibrācijai, mitrumam, mājsaimniecības ierīcēs vai paredzētas informēšanai par ierīces darbības statusu. Tās nav paredzētas citiem lietošanas veidiem un nav piemērotas mājsaimniecības telpu apgaismojumam.

2.6 Utilizācija

BRĪDINĀJUMS!

Pastāv traumu un nosmakšanas risks.

• Sazinieties ar vietējām iestādēm, lai noskaidrotu, kā utilizēt ierīci.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

3.2 lebūvējamas plītis

Lietojiet iebūvējamās plītis tikai pēc tam, kad tās ir pareizi iebūvētas virtuves mēbelēs un darba virsmās atbilstoši spēkā esošiem standartiem.

3.3 Strāvas padeves kabelis

- Plīts virsma ir aprīkota ar strāvas padeves kabeli un kontaktspraudni ar drošības aizsargelementu,. Strāvas padeves kabeli

drīkst uzstādīt veikt tikai kvalificēts elektrikis.

- Lai nomainītu bojātu strāvas vadu, izmantojiet kabeli: H05V2V2-F vai ekvivalentu kurš ir noturīgs pret 90 °C un augstāku temperatūru. Sazinieties ar pilnvaroto servisa centru. Strāvas padeves

kabela nomainu drīkst veikt tikai kvalificēts elektrikis.

- lerīce darbojas 50 Hz un 60 Hz frekvencēs un nav nepieciešamas nekādas kvalificēta elektriķa darbības, lai veiktu pārslēgšanu starp frekvencēm.

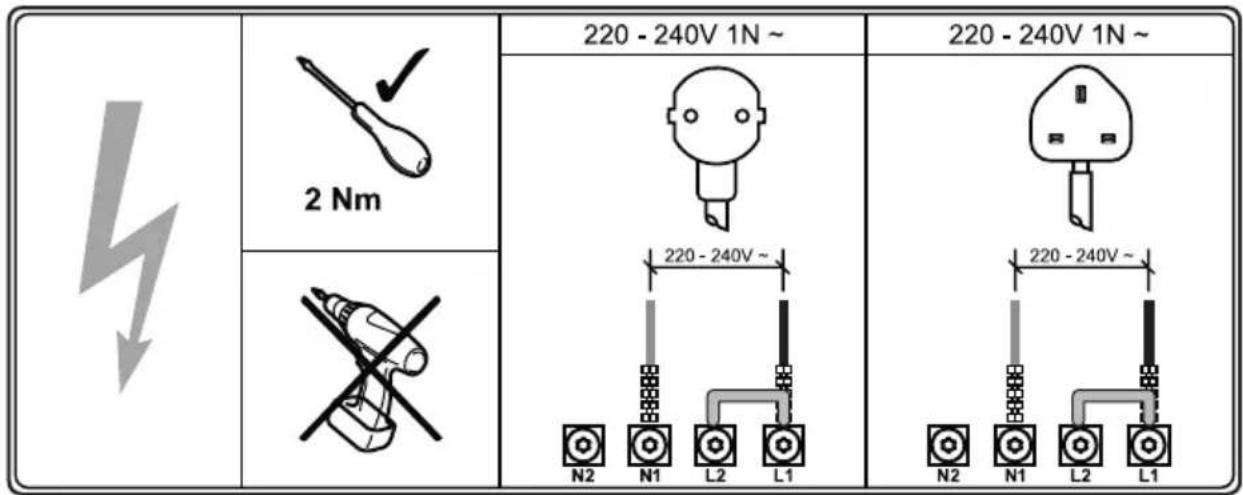

3.4 Savienojumu diagramma

220 - 240V 1N ~ 220 - 240V 1N ~ 2 Nm 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1

levietojiet šuntu starp skrūvēm, kā parādīts attēlā. Šunts atrodas elektroapgādes terminālu vāka kabatā.

Vadu krāsas

N2 N1 L2 L1

-Zils-Brūna

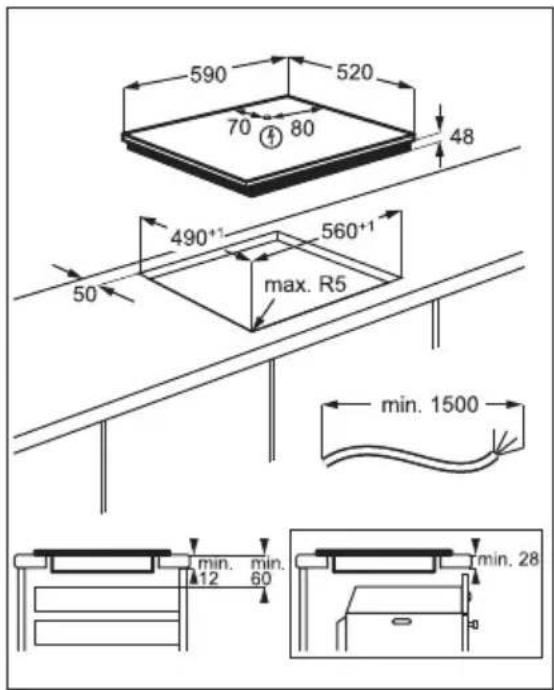

3.5 Montāža

Uzstādot plīts virsmu zem tvaika nosūcēja, skatiet minimālo nepieciešamo attālumu starp ierīcēm tvaika nosūcēja uzstādīšanas instrukcijās.

Ja ierīce tiek uzstādīta virs atvilktnes, plīts virsmas ventilācija gatavošanas procesa laikā var uzsildīt atvilktnē glabātos priekšmetus.

590 520 70 80 48 490+1 560+1 max. R5 50 min. 1500 min. min. 12 60 min. 28

Meklējiet video pamācību “Electrolux indukcijas plīts virsmas uzstādīšana — uzstādīšana un virsmas”, ievadot pilnu turpmāk redzamajā attēlā norādīto nosaukumu.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Gatavošanas virsmas izkārtojums

1 145 mm 180 mm 210 mm 145 mm 1 1 2

1 Indukcijas gatavošanas zona
2 Vadības panelis

4.2 Vadības paneļa izkārtojums

1 2 4 5 ■ ■ ① ☑ □ 8 ∨ ∧ 6 □ 3 □

Ierīces vadībai izmantojiet sensora laukus. Displeji, indikatori un skaṇas signāli norāda uz aktivizētām funkcijām.

	Sensoralauks	Funkcija Komentāri
1	➊	leslēgts / Izslēgts Lai aktivizētu vai deaktivizētu plīts virsmu.
2	➁	Blokētājs / Bērnu drošības sis- Vadības paneļa blokēšanai/atblokēšanai.tēma
3	➎	- Lai izvēlētos gatavošanas zonu.
4	- Sildīšanas pakāpes displejs Rāda sildīšanas pakāpi.
5	/	- lestata sildīšanas pakāpi.

4.3 Sildīšanas pakāpju rādījumi

Displejs Apraksts
0	Gatavošanas zona ir izslėgta.
1 - 9P	Gatavošanas zona darbojas.Booster darbojas.
E + cipars	Radusies klūda.
H	Gatavošanas zona vēl ir karsta (atlikušais siltums).
L	Blokētājs / Bērnu drošības sistēma darbojas.
F	Nepareizi vai pārāk mazi ēdiena gatavošanas trauki, vai arī uz gatavošanas zonas nav ēdiena gatavošanas trauku.
-	Automātiskā izslēgšanās darbojas.

5. IERÍCES IZMANTOŠANA IKDIENĀ

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.1 Aktivizēšana un deaktivizēšana

Pieskarieties pie vienu sekundi, lai aktivizētu vai deaktivizētu plīti.

5.2 Automātiskā izslēgšanās

Funkcija automātiski izslēgs ierīci, ja:

• visas gatavošanas zonas tiek izslēgtas;
• jūs neiestatījāt sildīšanas pakāpi pēc plīts virsmas aktivizēšanas;
• jūs izlējāt vai nolikāt kaut ko uz vadības panela ilgāk par 10 sekundēm (piem., pannu, dvieli utt.). Atskan skaṇas signāls un plīts virsma deaktivizējas. Noņemiet priekšmetu vai notīriet vadības paneli;
• plīts virsma kluvusi pārāk karsta (piemēram, kad katls ir izvārījies sauss). ľaujiet gatavošanas zonai atdzist, pirms atkal lietojat plīti;
• jūs izmantojat nepareizu ēdiena gatavošanas trauku. ledegas simbols un gatavošanas zona automātiski deaktivizējas pēc 2 minūtēm.
• gatavošanas zona netika izslēgta vai netika mainīta sildīšanas pakāpe. Pēc kāda laika izgaismojas un plīts izslēdzas.

Attiecība starp siltuma pakāpi un plīts virsmas izslēgšanās laiku:

Karsēšanas pakāpe Plīts virsma atslē-dzas pēc

1 - 2 6 stundām

3 - 4 5 stundām

5 4 stundām

6 - 9 1,5 stundām

5.3 Gatavošanas zonas izvēle

Lai izvēlētos gatavošanas zonu, pieskarieties tam sensora laukam ☐, kurš atbilst gatavošanas zonai. Displejs rāda sildīšanas pakāpi ☐

5.4 Sildīšanas pakāpe

Gatavošanas zonas iestatišana.

Pieskarieties pie ∧, lai palielinātu sildīšanas pakāpi. Pieskarieties pie ∨, lai samazinātu sildīšanas pakāpi. Lai izslēgtu gatavošanas zonu, vienlaikus pieskarieties ∧ un . ∨

5.5 Atlikušā siltuma indikators

BRĪDINĀJUMS!

H Kamēr indikators turpina degt, pastāv apdegumu risks no atlikušā karstuma.

Indukcijas gatavošanas zonas rada gatavošanas procesam nepieciešamo siltumu tieši ēdiena gatavošanas trauka pamatnē. Stikla keramikas virsma sakarst no trauku izstarotā karstuma.

• blakus esošajām gatavošanas zonām, pat ja tās neizmatojat,
• ja uz aukstas gatavošanas zonas tiek novietoti karsti gatavošanas trauki,
• kad gatavošanas virsma ir izslēgta, bet gatavošanas zona joprojām ir karsta.

Šī funkcija piegādā vairāk jaudas indukcijas gatavošanas zonām. Šo funkciju var aktivizēt indukcijas gatavošanas zonai tikai uz īsu laiku. Pēc tam indukcijas gatavošanas zona automātiski pārslēdzas atpakaļ uz augstāko sildīšanas pakāpi.

Lai aktivizētu funkciju gatavošanas zonai: vispirms ir jāiestata gatavošanas zona, pēc tam jāiestata maksimālā siltuma pakāpe.

Pieskarieties, fidz iedegas.

Lai izslēgtu funkciju: pieskarieties .V

5.7 Blokētājs

Vadības paneli var noblokēt, kamēr darbojas gatavošanas zonas. Tas novērsīs nejaušu sildīšanas pakāpes maiņu.

Vispirms iestatiet sildīšanas pakāpi.

Lai ieslēgtu funkciju: pieskarieties 📋. 📁 iedegas uz 4 sekundēm.

Lai izslēgtu funkciju: pieskarieties 📋 leslēdzas iepriekšējā sildīšanas pakāpe.

Kad deaktivizējat plīti, jūs deaktivizējat arī šo funkciju.

5.8 Bērnu drošības sistēma

Šī funkcija nepieļauj nejaušu plīts ieslēgšanu un lietošanu.

Lai aktivizētu funkciju gatavošanas zonai: aktivizējiet plīts virsmu ar ⒿNeiestatiet sildīšanas pakāpi. Piespiediet ⏱ sekundes. L iedegas. Izslēdziet plīti, izmantojot Ⓘ

Lai izslēgtu funkciju gatavošanas zonai: aktivizējiet plīts virsmu ar Ⓐ. Neiestatiet sildīšanas pakāpi. Piespiediet 📋 sekundes. 📍 iedegas. Izslēdziet plīti, izmantojot Ⓘ

Lai ignorētu funkciju tikai vienu reizi vārīšanai laikā: aktivizējiet plīts virsmu ar ① iedegas. Piespiediet ② sekundes. lestatiet sildīšanas pakāpi 10 sekunžu laikā. Varat lietot plīti. Kad jūs deaktivizējat plīti ar ①, funkcija atkal darbojas.

5.9 OffSound Control (Skañas signālu ieslēgšana un izslēgšana)

Izslēdziet plīts virsmu. Nospiediet Ⓗ sekunžu garumā. Nospiediet ⚠ sekunžu garumā. Kreisajā priekšējā zonā displejā parādās bùn labajā priekšējā zonā parādās vai !Pieskarieties aizmugurējās labās zonas sensora laukam ,lai izvēlētos kādu no turpmākajām iespējām.

• škaņas signāli ir izslēgti.
• -skañas signāli ir ieslēgti.

Kad šī funkcija ir iestaṭīta stāvoklī ,varat dzirdēt skaṇas vienīgi, kad:

• pieskaraties . ①
• radiusies klūda plīts virsmā.

5.10 Jaudas pārvaldība

Ja ir aktivizētas vairākas zonas un patērētā jauda pārsniedz strāvas padeves ierobežojumu, tad šī funkcija sadala pieejamo jaudu starp gatavošanas zonām. Plīts virsma kontrolē karstuma iestatījumus, lai aizsargātu mājokļa elektroinstalācijas drošinātājus.

- Ja plīts virsma sasniedz maksimāli pieejamo strāvas apjomu (skatiet tehnisko

datu plāksnīti), gatavošanas zonu jauda tiek automātiski samazināta.

• Ja vienlaikus tiek aktivizēta vairāk nekā viena gatavošanas zona, jauda tiek samazināta un sadalīta starp visām aktīvajām zonām. Jaudas sadale tiek nodrošināta tikmēr, kamēr zonas ir aktīvas. Zonas neatgriezīsies uz pilnas jaudas iestatījumiem, ja viena no tām tiek izslēgta. Jaudas sadalīšanas funkcija pārstāj darboties tikai tad, kad izslēgtas visas gatavošanas virsmas zonas.
• Karsēšanas iestatījuma displejs zonai ar samazināto jaudu mainās starp atlasīto

sildīšanas iestatījumu un pazeminātās karsēšanas jaudas iestatījumu.

- Uzgaidiet, līdz displejs pārstāj mirgot, vai samaziniet pēdējās atlasītās gatavošanas zonas karstuma iestatījumu. Gatavošanas zonas turpinās darboties samazinātā karstuma iestatījumā. Nepieciešamības gadījumā varat manuāli mainīt gatavošanas zonu karsēšanas iestatījumus.

6. PADOMI UN IETEIKUMI

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

6.1 Ėdiena gatavošanas trauki

Indukcijas gatavošanas zonām spēcīgs elektromagnētiskais lauks rada karstumu ēdiena gatavošanas traukos ľoti ātri.

Izmantojot indukcijas gatavošanas zonas, lietojiet piemērotus ēdiena gatavošanas traukus.

• Ėdiena gatavošanas trauka dibenam jābūt pēc iespējas biezākam un plakanākam.
• Pirms katlu novietošanas uz plīts virsmas nodrošiniet, lai katlu dibeni būtu tīri un sausi.
• Lai izvairītos no saskrāpēšanas, nevelciet un nebīdiet katlus pa keramiskā stikla virsmu.

Ediena gatavošanas trauku materiāls

• piemērots: ĉuguns, tērauds, emaljēts tērauds, nerūsējošs tērauds, daudzslāņu dibens (ar atbilstošu ražotāja marķējumu).
• nepiemērots: alumīnijs, varš, misiņš, stikls, keramika, porcelāns.

Ediena gatavošanas trauki ir piemēroti indukcijas plīts virmai, ja:

- ūdens uzvārās ľoti ātri zonā, kurā iestatīta augstākā sildīšanas pakāpe.

- pie ēdiena gatavošanas trauka dibena pielīp magnēts.

Ediena gatavošanas trauku izmēri

• Indukcijas gatavošanas zonas automātiski pielāgojas ēdiena gatavošanas trauka dibena izmēram.
• Gatavošanas zonas efektivitāte ir saistīta ar ēdiena gatavošanas trauka diametru. Ēdiena gatavošanas trauki ar mazāku diametru par minimālo saņems tikai daļu no gatavošanas zonas ĝenerētās jaudas.
• Drošības apsvērumu dēl un, lai sasniegtu optimālus ēdiena gatavošanas rezultātus, neizmantojiet ēdiena gatavošanas traukus, kas lielāki par sadaļā "Gatavošanas zonu specifikācija" norādītajiem izmēriem. ēdiena gatavošanas laikā nenovietojiet ēdiena gatavošanas traukus pārāk tuvu vadības panelim. Tas var ietekmēt vadības paneļa darbību vai izraisīt nejaušu plīts virsmas funkciju aktivizēšanu.

6.2 Trokšni darbības laikā

Ja dzirdami:

• krakški: ēdiena gatavošanas trauks ir izgatavots no dažādiem materiāliem („sendviča” uzbūve).
• svilpieni: tiek izmantota gatavošanas zona ar augstu jaudas līmeni un ēdiena gatavošanas trauks ir gatavots no

dažādiem materiāliem ("sendviča" uzbūve);

• dūkoņa: tiek izmantots augsts jaudas līmenis.
• klikški: notiek elektrības pārslēgšana;
• sīkšana, sanēšana: darbojas ventilators.

Šie trokšni ir parasta parādība, tie nenorāda, ka ir kādi darbības traucējumi.

6.3 Ėdienu gatavošanas piemēri

Sakarība starp zonas sildīšanas pakāpi un tās jaudas patēriņu nav lineāra. Sildīšanas pakāpes palielinājums nav proporcionāls jaudas patēriņa palielinājumam. Tas nozīmē, ka gatavošanas zona ar iestatītu vidējo sildīšanas pakāpi darbojas ar mazāk nekā pusi jaudas.

Datu tabulai ir tikai informatīvs raksturs.

Karsēšanas iestatījums	Izmantojiet, lai: Laiks	Padomi(min.)
1 Ėdiena uzturēšana siltumā. pēc nepie-		Uzlieciet gatavošanas traukam vāku.ciešamī-bas
1 - 2 Holandes mērce, kausēšana: sviests, šokolāde, želatīns.	5 - 25 Periodiski apmaisiet.
2 Sacietēšana: gaisīgas omletes, ceptas olas.	10 - 40 Gatavojiet traukā ar uzliktu vāku.
2 - 3 Vārīt rīsus un gatavot piena ēdienus uz mazas uguns, uzsildīt pusfabrikātus.	25 - 50 Šķidruma daudzumam jābūt vismazdivreiz lielākam nekā rīsu daudz-umam, maisiet ēdienus uz piena bā-zes gatavošanas laikā.
3 - 4 Dārzeņu, zivju, gaļas sautēšana. 20 - 45 Pievienojiet dažas ēdamkarotesūdens. Pārbaudiet ūdens daudzumu gatavošanas procesa laikā.
4 - 5 Tvaicēti kartupeļi un citi dārzeņi. 20 - 60 lelejiet trauka apakšā 1–2 cm ūdens.Pārbaudiet ūdens līmeni gatavošanas procesa laikā. Uzlieciet traukam vāku.
4 - 5 Lielāku ēdiena daudzumu, sautējumu un zupu gatavošana.	60 - 150 Līdz 3 l šķidruma, plus sastāvdaļas.
6 - 7 Viegla cepšana: eskalops, tela gaļas šnicele, sitenī, kotletes, desiņas, ak-nas, miltu bāzes mērce, olas, pankū-kas, virtuļi.	pēc nepie-ciešamī-bas	Apgrieziet, kad nepieciešams.
7 - 8 Intensīva cepšana, kartupeļu pankū-kas, filejas steiki, steiki.	5 - 15 Apgrieziet, kad nepieciešams.
9 Ūdens vārīšana, makaronu gatavošana, gaļas apcepšana (gulašs, cepetis traukā), salmiņu vārīšana eļlā.
P	Liela ūdens daudzuma vārīšana. Ir aktivizēts Booster.

7. APRÜPE UN TİRİŞANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

7.1 Vispārīga informācija

• Notīriet plīts virsmu pēc katras lietošanas reizes.
• Vienmēr izmantojiet ēdienu gatavošanas traukus ar tīru apakšu.
• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts virsmas darbību.
• Izmantojiet plīts virsmām īpaši paredzētu tīrīšanas līdzekli.
• Stiklam izmantojiet speciālu skrāpi.

7.2 Virsmas tīrīšana

- Nekavējoties notīriet: izkusušu plastmasu, plastmasas plēvi, sāli, cukuru

un ēdienu, kura sastāvā ir cukurs, jo pretējā gadījumā netīrumi var izraisīt gatavošanas virsmas bojājumus. Uzmanieties, lai negūtu apdegumus. Izmantojiet īpašu skrāpi uz stikla virsmas piemērotā leņķī un virziet tā asmeni pāri virsmai.

• Notīriet, kad virsma ir pietiekoši atdzisusi: kalqakmens riņkus, ūdens radītus traipus, tauku traipus, spīdīgu metālisku krāsu izmaiņas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīts virsmu sausu ar mīkstu drānu.

- Notīriet spīdīgu metālisku krāsu izmaiņas: izmantojiet ūdens un etika škīdumu un notīriet stikla virsmu ar drānu.

8. PROBLËMRISINÄŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

8.1 Ko darīt, ja...

Problēma lespējamais cēlonis Risinājums

Plīts virsmu nevar ieslēgt vai tā nedarbojas.	Plīts virsma nav pieslēgta elektrotī-klam vai tā ir pieslēgta elektrotīklam nepareizi.	Pārbaudiet, vai plīts virsma ir pareizi pieslēgta elektrotīklam.
Izdedzis drošinātājs. Pārbaudiet, vai darbības traucējumu		cēlonis ir drošinātājs. Ja drošinātājs iz-deg atkārtoti, sazinieties ar kvalificētu elektriķi.
Jūs neiestatījāt karsēšanas pakāpi10 sekunžu laikā.		Atkārtoti aktivizējiet plīts virsmu un 10 sekunžu laikā iestatiet karsēšanas pakāpi.
Jūs pieskārāties 2 vai vairāk sensoralaukiem vienlaikus.		Pieskarieties tikai vienam sensora lau-kam.
Uz vadības paneļa ir ūdens vai tauku traipi.		Notīriet vadības paneli.
Problēma lespējamais cēlonis Risinājums
Dzirdams nepārtraukts skaņas signāls.	Nepareizs pieslēgums elektrotīklam.	Atvienojiet plīts virsmu no elektrotīkla.Palūdziet kvalificētam elektrikim pārbaudīt pieslēgumu.
Atskan skaņas signāls, un plīts virsma tiek deaktivizēta.Kad plīts virsma tiek deaktivizēta,atskan skaņas signāls.	Uz viena vai vairākiem sensoriem ir novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensoru laukiem.
Plīts virsma tiek deaktivizēta.	Uz sensora lauka 📁 novietots kāds priekšmets.	Noņemiet priekšmetu, kas atrodas uz sensora lauka.
Neiedegas atlikušā siltuma indikators.	Zona nav karsta, jo darbojas pavi-sam īsu laiku vai sensors ir bojāts.	Ja zona ir darbojusies pietiekami ilgi,lai tā būtu uzkarsusi, sazinieties ar pilnvarotu servisa centru.
Karsēšanas pakāpe mainās divu pakāpju robežās.	Darbojas Jaudas pārvaldība. Skatiet sadaļu “Ikdienas lietošana”.
Vadības panelis klūst pārāk karsts, lai tam pieskartos.	Ediena gatavošanas trauks ir pārāk liels vai novietots pārāk tuvu vadības panelim.	Ja tas ir iespējams, novietojiet lielāka izmēra ēdiena gatavošanas traukus uz aizmugurējām gatavošanas zonām.
Pieskaroties vadības paneļa sen-sora laukiem, neatskan skaņas signāls.	Skaņas signāli ir deaktivizēti. Aktivizējiet skaņas signālus. Skatiet sadaļu “Ikdienas lietošana”.
Iedegas [L]	Darbojas Bērnu drošības sistēma vai Blokētājs.	Skatiet sadaļu “Ikdienas lietošana”.
Iedegas [F]	Uz zonas nav novietots ēdiena gata-vošanas trauks.	Novietojiet ēdiena gatavošanas trauku uz attiecīgās gatavošanas zonas.
Nepiemēroti ēdiena gatavošanas	trauki.	Izmantojiet ēdiena gatavošanas trau-kus, kas ir piemēroti indukcijas plīts virsmām. Skatiet sadaļu “Padomi un ieteikumi”.
Ediena gatavošanas trauka dibena	diametrs ir pārāk mazs gatavošanas zonai.	Izmantojiet atbilstoša izmēra ēdiena gatavošanas traukus. Skatiet sadaļu “Tehniskie dati”.
Iedegas [Un skaitlis.	Plīts virsmai radusies klūda. Deaktivizējiet plīts virsmu un pēc30 sekundēm aktivizējiet to atkārtoti.Ja [parādās atkal, atvienojiet plīti no strāvas. Pēc 30 sekundēm atkārtoti pieslēdziet plīts virsmu elektrotīklam.Ja problēma atkārtojas, sazinieties ar pilnvaroto servisa centru.

8.2 Ja nevarat rast risinājumu...

Ja nevarat rast risinājumu, sazinieties ar ierīces izplatītāju vai pilnvarotu servisa centru. Norādiet tehnisko datu plāksnītē redzamos datus. Norādiet ari uz stikla keramiskās virsmas redzamo trīsciparu kodu (tas atrodas stikla virsmas stūrī) un attēloto klūdas

ziņojumu. Pārliecinieties, ka jūs pareizi darbināt plīts virsmu. Pretējā gadījumā tehniķa vai izplatītāja nodrošinātā apkalpošana nebūs pieejama bez maksas ari garantijas perioda laikā. Informācija par garantijas periodu un pilnvaroto servisa centru ir norādīta garantijas grāmatiņā.

9. TEHNISKIE DATI

9.1 Tehnisko datu plāksnīte

Modelis LIB60424CK Izstrādājuma Nr. (PNC) 949 492 530 00

Veids 64 B4A 00 AA 220 - 240 V, 50/60 Hz

Indukcija 3.6 kW Ražots: Rumānija

Sēr. Nr. 3.6 kW

ELECTROLUX

9.2 Gatavošanas zonu specifikācija

Gatavošanas zona	Nominālā jauda (maksimālā sildī-šanas pakāpe) [W]	Booster [W] Booster maksimālais darbības laiks [min]	Ediena gatavošanas trauka diamets [mm]
Kreisā priekšā 2200 2400 4 125 - 210
Kreisā aizmugurē 1400 1500 4 125 - 145
Labā priekšā 1400 1500 4 125 - 145
Labā aizmugurē 1700 1800 4 150 - 180
Gatavošanas zonu jauda var nedaudz atšķirties no tabulā norādītajiem datiem. Tā mainās atkarībā no gatavošanas trauku materiāla un izmēriem.		Lai gūtu optimālus gatavošanas rezultātus, izmantojiet tādus ēdiena gatavošanas traukus, kas nav lielāki par tabulā norādīto diametru.

10. ENERGOEFEKTIVITÄTE

10.1 Produkta informācija

Modeļa identifikācija LIB60424CK
Plīts virsmas veids lebūvētā plīts virsma
Gatavošanas zonu skaits 4
Karsēšanas tehnoloģija Indukcija
Apaļo gatavošanas zonu diametrs (∅) Kreisā priekšā	21.0 cm
	Kreisā aizmugurē	14.5 cm
	Labā priekšā	14.5 cm
	Labā aizmugurē	18.0 cm
Enerģijas patēriņš pa gatavošanas zonām (EC elec-tric cooking)	Kreisā priekšā	174.2 Wh/kg
	Kreisā aizmugurē	177.2 Wh/kg
	Labā priekšā	177.2 Wh/kg
	Labā aizmugurē	177.2 Wh/kg
Plīts enerģijas patēriņš (EC electric hob) 176.5 Wh/kg

IEC / EN 60350-2 — Elektroierīces gatavošanai mājsaimniecībā — 2. daļa: Virsmas — veiktspējas mērīšanas metodes.

10.2 Enerğijas taupišana

Jūs varat taupīt energiju ikdienas gatavošanas laikā, ja ievērojat tālāk sniegtos padomus.

• Uzkarsējot ūdeni, izmantojiet tikai nepieciešamo ūdens daudzumu.
• Ja iespējams, uzlieciet vāku ēdiena gatavošanas traukam.
• Novietojiet ēdiena gatavošanas traukus gatavošanas zonas centrā.
• Izmantojiet atlikušo siltumu, lai uzturētu ēdienu siltu vai to kausētu.

11. APSVĚRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu ĉlevietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu ♘kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.
