INSTRUKCJA OBSŁUGI LIB60424CK ELECTROLUX

PL Instrukcja obsługi | Płyta grzejna 167

Skatiet sadału "Tehniskie dati".

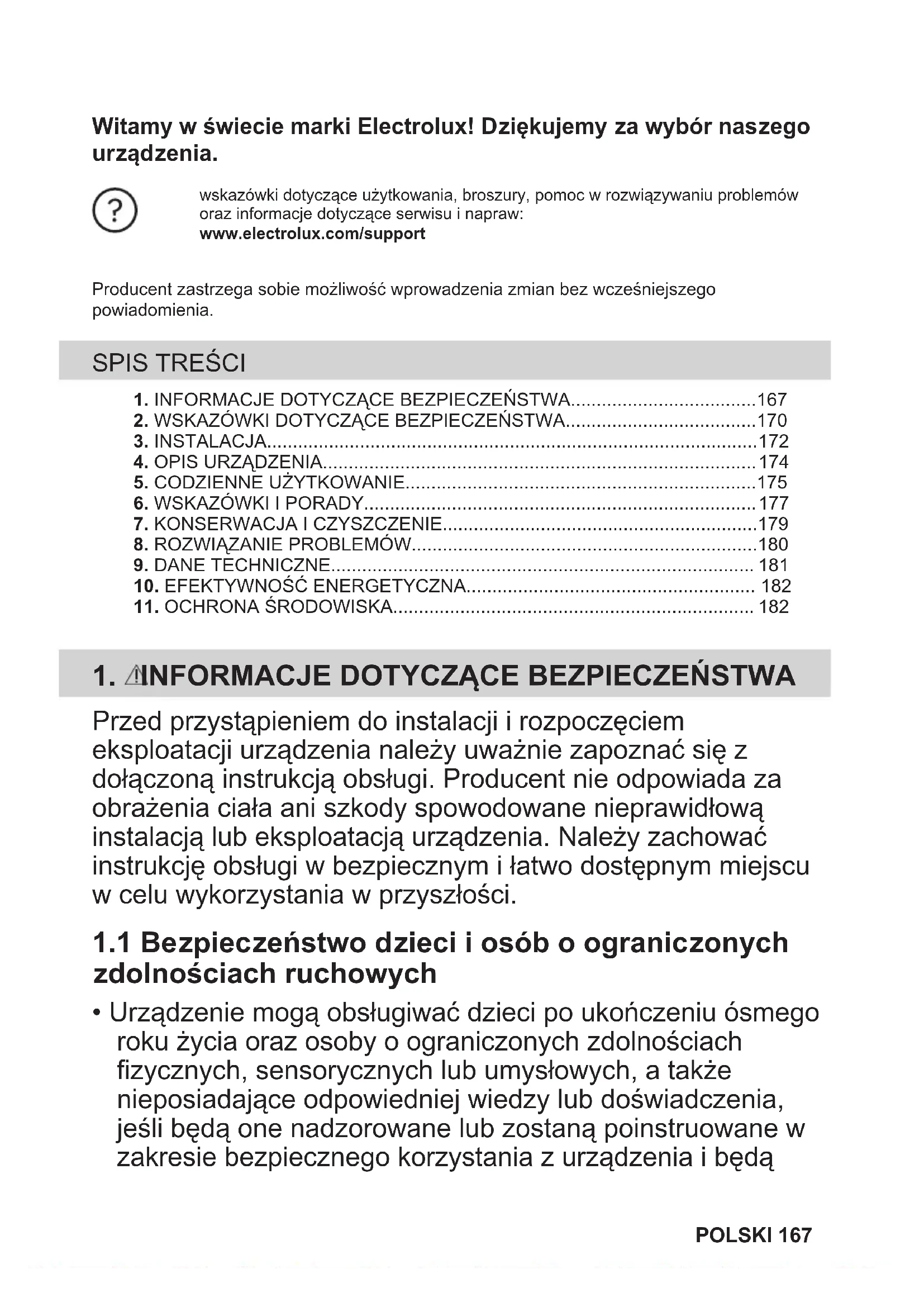

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....167
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA....170
3. INSTALACJA....172
4. OPIS URZADZENIA....174
5. CODZIENNE UŻYTKOWANIE....175
6. WSKAZÓWKI I PORADY....177
7. KONSERWACJA I CZYSZCZENIE....179
8. ROZWIAZANIE PROBLEMÓW....180
9. DANE TECHNICZNE....181
10. EFEKTYWNOŚĆ ENERGETYCZNA.... 182
11. OCHRONA ŚRODOWISKA.... 182

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą

świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się urządzeniem.
• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.
• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

- Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

- Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

- Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

- OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych.

- OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

- Dym wskazuje na przegrzanie. Nigdy nie używać wody do gaszenia pożaru przygotowywanej żywności. Wyłączyć

urządzenie i przykryć płomień np. kocem przeciwpożarowym lub pokrywą.

- OSTRZEŻENIE: Urządzenia nie wolno zasilać przez zewnętrzny wyłącznik, np. programator czasowy, ani ze źródła zasilania często wyłączanego przez zakład energetyczny.

- PRZESTROGA: Proces gotowania musi być nadzorowany Należy zapewnić stały nadzór nad krótkim gotowaniem.

- OSTRZEŻENIE: Zagrożenie pożarem: Nie przechowywać przedmiotów na powierzchni gotowania.

- Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

- Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

- Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

- Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

- Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli urządzenie podłączono bezpośrednio do skrzynki przyłączowej, należy wyłączyć bezpiecznik, aby odłączyć zasilanie urządzenia. W obu przypadkach należy skontaktować się z autoryzowanym centrum serwisowym.

- Jeśli przewód zasilający uległ uszkodzeniu, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie, aby uniknąć niebezpieczeństwa.

- OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
• Zachować minimalne odstępy od innych urządzeń i mebli.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.
• Po przycięciu zabezpieczyć krawędzie szafki przed pęcznieniem od wilgoci za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.
• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.
• Jeśli urządzenie zainstalowano nad szufladą:
  – Nie przechowywać drobnych elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.
  – Zachować odstęp co najmniej 2 cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.
• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinny być wykonane przez wykwalifikowanego elektryka.
• Urządzenie należy uziemić jeśli na jego tabliczce znamionowej nie ma symbolu (☐).
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.
• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania się styków.
• Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania się przewodu zasilającego.
• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.
• Użyć zacisku odciążającego na przewodzie.
• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób,

aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłącać do niego wtyczki.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprådowych oraz styczników.
• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Nie zmieniać parametrów technicznych urządzenia.
• Przed pierwszym użyciem należy usunąć wszystkie opakowania, etykiety i folię ochronną (jeśli dotyczy).
• Upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać urządzenia bez nadzoru podczas pracy.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.
• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.
• Jeśli powierzchnia urządzenia jest pęknięta, należy natychmiast odłączyć

urządzenie od źródła zasilania. Ma to zapobiec porażeniu prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pół grzejnych na odległość mniejszą niż 30 cm.
• Gorący olej może pryskać podczas wkładania do niego żywności.
• Nie używać folii aluminiowej ani innych materiałów między powierzchnią gotowania a naczyniami, chyba że producent urządzenia określił inaczej.
• Należy stosować wyłącznie akcesoria zalecane do tego urządzenia przez producenta.

OSTRZEŻENIE!

Ryzyko pożaru i wybuchu.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Nie zbliżać płomienia ani rozgrzanych przedmiotów do tłuszczu i oleju podczas gotowania.
• Może dojść do samozapłonu oparów wydzielanych z bardzo gorącego oleju.
• Zużyty olej z resztkami żywności może zapalić się w niższej temperaturze niż świeży olej.
• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie klaść gorących pokrywek na szklanej powierzchni płyty grzejnej.
• Nie dopuszczać do wygotowania się potrawy.
• Należy uważać, aby nie dopuścić do upadku urządzenia lub naczyń na urządzenie. Powierzchnia może ulec uszkodzeniu.
• Nie włączać pół grzejnych z pustym naczyniem lub bez naczynia.
• Naczynia z żeliwa lub z uszkodzonym dnem mogą zarysować powierzchnie szklane/ceramiczne. Należy zawsze

podnosić te przedmioty, gdy trzeba je przesunąć na powierzchnię gotowania.

2.4 Pielęgnacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.
• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Urządzenia nie wolno czyścić myjką parową ani wodą pod ciśnieniem.
• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów, chyba że określono inaczej.

2.5 Ustugi

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych

sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji tego produktu, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ....

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Płyta grzejna jest wyposażona w przewód zasilający oraz bezpieczną wtyczkę. Wyłącznie wykwalifikowany elektryk może zainstalować przewód zasilający.
• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F bądź równoważnego które wytrzymuje temperaturę co najmniej 90°C. Skontaktować się z autoryzowanym centrum serwisowym. Przewód zasilający może wymienić wyłącznie wykwalifikowany elektryk.
• Urządzenie pracuje na 50 Hz lub 60 Hz i nie wymaga żadnych dodatkowych czynności ze strony wykwalifikowanego elektryka w celu przełączania częstotliwości.

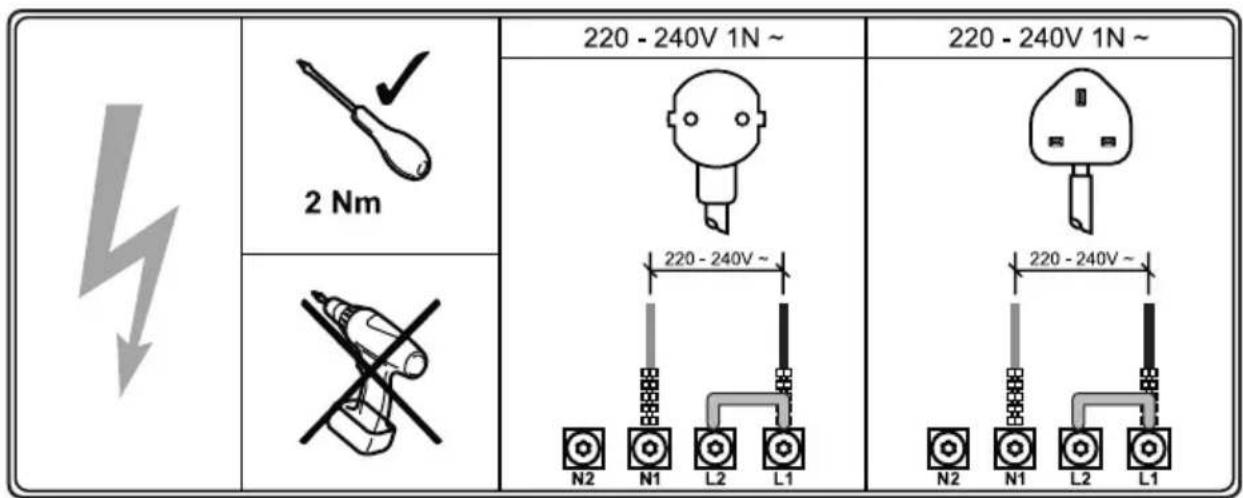

3.4 Schemat połączeń

220 - 240V 1N ~ 220 - 240V 1N ~ 2 Nm 220 - 240V ~ N2 N1 L2 L1 N2 N1 L2 L1

Umieścić bocznik między śrubami, jak pokazano na rysunku. Bocznik znajduje się w kieszeni pokrywy zacisku sieciowego.

Kolory przewodów

N2 N1 L2 L1

- Niebieski – Brązowy

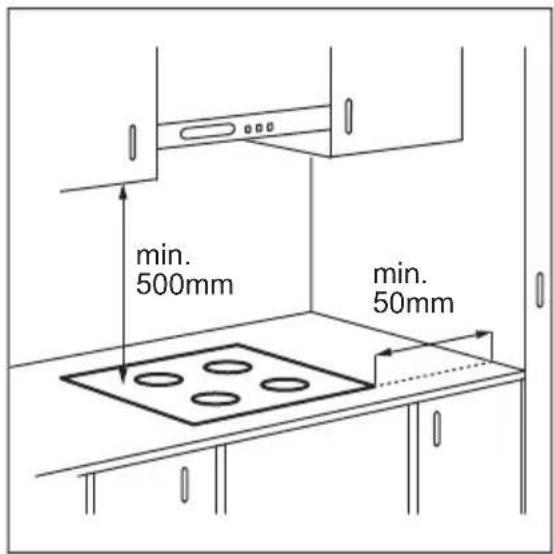

3.5 Montaż

W przypadku montażu płyty grzejnej pod okapem należy zapoznać się z informacjami na temat minimalnej odległości między urządzeniami zawartymi w instrukcji instalacji okapu.

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

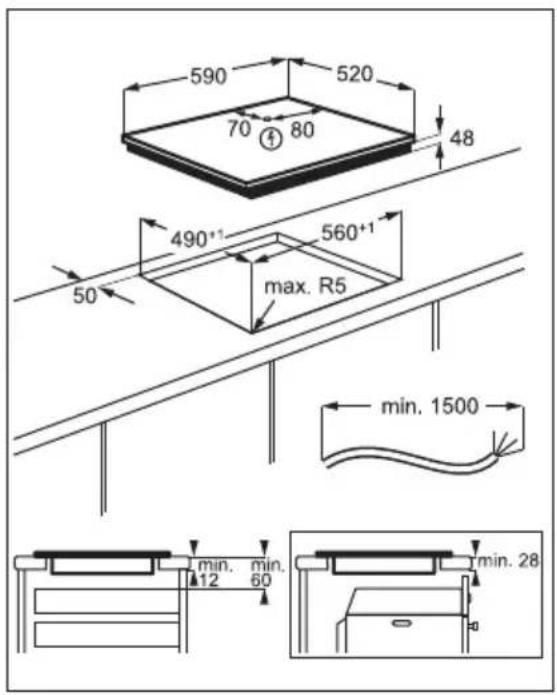

590 520 70 80 48 490*1 560*1 max. R5 50 min. 1500 min. min. 12 60 min. 28

Znajdź film instruktażowy „Instalacja płyty indukcyjnej Electrolux – instalacja na blacie roboczym”, wpisując pełną nazwę pokazaną na poniższym rysunku.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

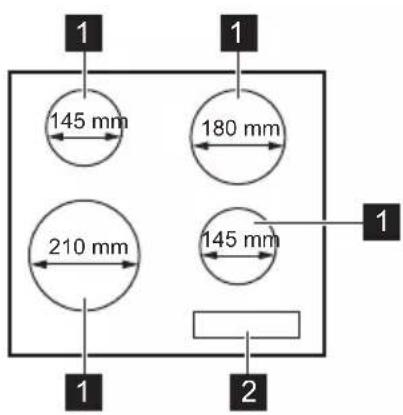

4.1 Układ powierzchni gotowania

1 145 mm 180 mm 210 mm 145 mm 1 1 2

1 Indukcyjne pole grzejne
2 Panel sterowania

4.2 Układ panelu sterowania

1 2 4 5 9 6 ① 8 7 3

Urządzenie obsługuje się, dotykając pół czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Pole czujnika	Funkcja Uwagi
1	➊	Wł. / Wył. Włączanie i wyłączanie płyty grzejnej.
2	➁	Blokada / Blokada uruchomie-nia Blokowanie/odblokowanie panelu sterowania.
3	➎	- Wybór pola grzejnego.
4	- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.
5	/	- Ustawianie mocy grzania.

4.3 Wskazania ustawień mocy grzania

Wskazanie Opis
0	Pole grzejne jest wyłączone.
1 - 9	Pole grzejne jest włączone.
P	Działa funkcja Booster.
E + cyfra	Nieprawidłowe działanie.
H	Pole grzejne jest nadal gorące (ciepło resztkowe).
L	Działa funkcja Blokada / Blokada uruchomienia.
F	Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe naczynie bądź nie umieszczono na nim żadnego naczynia.
-	Działa funkcja Samoczynne wyłączenie.

5. CODZIENNE UŻYTKOWANIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć ① na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

- wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,
• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.
• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.
• użyto nieodpowiedniego naczynia. Wyświetla się symbol 📞 po upływie 2

minut pole grzejne wyłącza się samoczynnie.

- nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania	Płyta grzejna wyłącza się po
1 - 2 6 godz.
3 - 4 5 godz.
5 4 godz.
6 - 9 1,5 godz.

5.3 Wybór pola grzejnego

Aby wybrać pole grzejne, należy dotknąć pola czujnika odpowiadającego danemu polu grzejnemu. Na wyświetlaczu pojawi się ustawienie mocy grzania (☐)

5.4 Ustawienie mocy grzania

Wybrać pole grzejne.

Dotknąć, aby zwiększyć moc grzania. Dotknąć, aby zmniejszyć moc grzania. Dotknąć jednocześnie i, aby wyłączyć pole grzejne.

5.5 Wskaźnik ciepła resztkowego

OSTRZEŻENIE!

H Gdy świeci się wskaźnik, występuje zagrożenie poparzeniem ciepłem resztkowym.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Ciepło z naczynia podgrzewa płytę ceramiczną.

Wskaźnik pojawia się, gdy pole grzejne jest gorące.

Może również pojawić się wskaźnik:

• dla sąsiadujących pól grzejnych, nawet jeśli nie są używane,
• gdy gorące naczynie zostanie umieszczone na zimnym polu grzejnym,
• gdy płyta grzejna jest wyłączona, ale pole grzejne jest nadal gorące.

Wskaźnik zniknie po ostygnięciu pola grzejnego.

5.6 Booster

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: najpierw wybrać pole grzejne, a następnie ustawić maksymalną moc grzania. Dotykać ∧, aż wyświetli się Ⓟ

Aby wyłączyć funkcję, należy: dotknąć.

5.7 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć 📋. Na 4 sekundy wyświetli się 📁.

Aby wyłączyć funkcję: dotknąć 🔒. Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.8 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą ① Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się ②. Wyłączyć płytę grzejną za pomocą ③

Aby wyłączyć funkcję, należy: włączyć płytę grzejną za pomocą ①. Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Wyświetli się Wyłączyć płytę grzejną za pomocą ①

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć płytę grzejną za pomocą ①. Wyświetli się ②Dotknąć przez 4 sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą funkcja będzie ponownie aktywna.

5.9 OffSound Control (Dezaktywacja i aktywacja dźwięków)

Wyłączyć płytę grzejną. Nacisnąć ⓘ przytrzymać przez 3 sekundy. Nacisnąć 📋 przytrzymać przez 3 sekundy. Na wyświetlaczu lewego przedniego pola grzejnego pojawi się b, a na prawym przednim polu grzejnym pojawi się fub . 1 Dotknąć pola czujnika prawego tylnego pola grzejnego , aby wybrać jedną z następujących opcji:

• sygnały dźwiękowe są wyłączone
• sygnały dźwiękowe są włączone.

Gdy dla funkcji wybrane jest ustawienie ⓚ dźwięki będą emitowane tylko w następujących sytuacjach:

• po dotknięciu ①
• wystąpił błąd płyty grzejnej.

5.10 Zarządzanie energią

Jeśli włączone jest kilka pół grzejnych, a pobór mocy przekracza ograniczenia zasilania, funkcja ta dzieli dostępną moc pomiędzy wszystkie pola grzejne. Płyta grzejna steruje ustawieniami mocy grzania, aby chronić bezpieczniki instalacji domowej.

• Jeśli płyta grzejna osiągnie maksymalną dostępną moc (patrz tabliczka znamionowa), moc pół grzejnych zostanie automatycznie zmniejszona.
• Gdy jednocześnie włączone jest więcej niż jedno pole grzejne, moc zostanie zmniejszona i podzielona na wszystkie włączone pola. Podział mocy jest utrzymywany tak długo, jak strefy pozostają włączone. Pola grzejne nie powróca do pełnej mocy, jeśli jedno z nich zostało włączone. Podział mocy przestanie funkcjonować dopiero po wyłączeniu wszystkich pół grzejnych lub całej płyty grzejnej.

- Wskazanie dla pół grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między początkową wybraną a zmniejszoną mocą grzania.

- Odczekać, aż wyświetlacz przestanie migać lub zmniejszyć moc grzania ostatnio wybranego pola grzejnego. Pola grzejne będą kontynuować pracę przy zmniejszonej mocy grzania. W razie potrzeby zmienić ustawienia mocy grzania pół grzejnych ręcznie.

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne z indukcyjnego pola grzejnego bardzo szybko wytwarza ciepło w naczyniu.

Na indukcyjnych polach grzejnych należy używać odpowiednich naczyń.

• Dno naczynia musi być jak najgrubsze i płaskie.
• Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się, że jego spód jest czysty i suchy.
• Aby uniknąć zarysowania powierzchni szkła ceramicznego, nie należy przesuwać na niej naczyń.

Material naczyń

• prawidłowe: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).
• nieprawidłowe: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;
• magnes jest przyciągany przez dno naczynia.

Wymiary naczyń

• Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.
• Wydajność pola grzejnego zależy od średnicy naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.
• Ze względów bezpieczeństwa oraz by uzyskać optymalne efekty pieczenia nie należy używać naczyń większych niż podano w rozdziale „Specyfikacja pół

grzejnych". Podczas gotowania należy unikać umieszczania naczyń w pobliżu panelu sterowania. Może to mieć wpływ na działanie panelu sterowania lub spowodować przypadkowe włączenie funkcji płyty grzejnej.

Patrz „Dane techniczne”.

6.2 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• odgłos brzeczenia: ustawiono wysoką moc grzania.
• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.
• odgłos syczenia, brzeczenia: uruchomiony jest wentylator.

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Przykłady zastosowań związanych z gotowaniem

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawieniemocy grzania	Zastosowanie: Czas	(min)	Wskazówki
1 Podtrzymywanie temperatury potraw. w razie		potrzeby	Umieścić pokrywkę na naczyniu.
Ustawieniemocy grzania		Zastosowanie: Czas	Wskazówki(min)
1 - 2 Sos holenderski, roztapianie: masło,czekolada, żelatyna.		5 - 25 Zamieszać od czasu do czasu.
2 Ścinanie: puszyste omlety, smażonejajka.		10 - 40 Gotuj z założoną pokrywką.
2 - 3 Gotowanie ryżu lub potraw mlecznych,podgrzewanie gotowych potraw.		25 - 50 Dodać co najmniej dwukrotnie więcejpłynu niż ryżu. Potrawy mleczne mie-szać od czasu do czasu.
3 - 4 Gulasz z warzyw, ryb, mięsa. 20 - 45 Dodać kilka łyżek wody. Sprawdzaćilość wody w trakcie tego procesu.
4 - 5 Gotowanie ziemniaków i innych warzyw na parze.		20 - 60 Przykryć dno garnka 1-2 cm wody.Sprawdzać ilość wody w trakcie tegoprocesu. Przykryć garnek pokrywką.
4 - 5 Gotowanie większych ilości potraw, du-szenie i zupy.		60 - 150 Do 3 litrów wody plus składniki.
6 - 7 Delikatne smażenie: eskalopki, cordonbleu, kotlety, bryzole, kiełbasa, wątrób-ki, zasmażki, jajka, naleśniki, pączki.		w razie potrzeby Odwracać w razie potrzeby
7 - 8 Intensywne smażenie, placki ziemnia-czane, steki z połędwicy, steki.		5 - 15 Odwracać w razie potrzeby.
9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosiewłasnym), smażenie frytek.
	Gotowanie większej ilości wody. Booster jest wł.

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.
• Zawsze używać naczyń z czystym dnem.
• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.
• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.
• Użyć specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

- Wyjąć natychmiast: stopiony plastik, folię, sól, cukier oraz zabrudzenia z potraw

zawierających cukier. W przeciwnym razie zabrudzenia mogą uszkodzić płytę grzejną. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Wyjąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

- Usunąć błyszczące metaliczne odbarwienia: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. ROZWIAZANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący

bezpieczeństwa.

8.1 Co zrobić, gdy...

Problem Możliwa przyczyna Środek zaradczy
Nie można uruchomić płyty grzej-nej ani nią sterować.	Płyty grzejnej nie podłączono do zasilania lub podłączono nieprawidłowo.	Sprawdzić, czy płytę grzejną podłączono prawidłowo do zasilania.
Zadział bezpiecznik. Sprawdzić, czy bezpiecznik jest przy-		czyną usterki. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektrykiem.
W ciągu 10 sekund nie ustawiono mocy grzania.		Ponownie włączyć płytę grzejną i usta-wić moc grzania w ciągu maksymalnie 10 sekund.
Dotknięto jednocześnie 2 lub więcej pół czujników.		Dotknąć tylko jednego poła czujnika.
Na panelu sterowania znajdują się plamy wody lub tłuszczu.		Wyczyścić panel sterowania.
Słychać ciągły sygnał dźwiękowy.	Nieprawidłowe podłączenie elektryczne.	Odłączyć płytę grzejną od zasilania. Zwrócić się do wykwalifikowanego elektryka, aby sprawdził instalację.
Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wyłączona, rozlega się sygnał dźwiękowy.	Umieszczono coś w jednym lub większej liczbie pół czujników.	Usunąć przedmiot z pół czujników.
Płyta grzejna wyłączy się. Na polu czujnika znajduje się przed-miot ➊	Usunąć przedmiot z pola czujnika.
Wskaźnik ciepła resztkowego nie włącza się.	Pole grzejne nie jest gorące, ponieważ działało za krótko lub nastąpiło uszkodzenie czujnika.	Jeśli pole grzejne działało wystarczają-co długo, aby było gorące, należy skontaktować się z autoryzowanym centrum serwisowym.
Moc grzania przełącza się między dwoma poziomami.	Działa funkcja Zarządzanie energią.	Patrz „Codzienne użytkowanie”.
Panel sterowania staje się gorący w dotyku.	Naczynie jest zbyt duże lub ustawio-ne zbyt blisko panelu sterowania.	Jeśli to możliwe, duże naczynia należy ustawiać na tylnych polach.
Brak sygnałów dźwiękowych podczas dotykania pół czujników na panelu.	Sygnały dźwiękowe są wyłączone.	Włączyć sygnały dźwiękowe. Patrz „Codzienne użytkowanie”.
Włączy się ➌	Działa funkcja Blokada uruchomie-nia lub Blokada.	Patrz „Codzienne użytkowanie”.
Włączy się	Brak naczynia na polu grzejnym. Postawić naczynie na polu grzejnym.
Użyto nieodpowiedniego naczynia. Stosować naczynia odpowiednie do płyt indukcyjnych. Patrz „Wskazówki i porady”.
Średnica dna naczynia jest za mała dla wybranego pola.		Używać naczyń o odpowiednich wymiarach. Patrz „Dane techniczne”.
Na wyświetlaczu pojawi się cyfra.	Wystąpił błąd płyty grzejnej. Wyłączyć płytę grzejną i włączyć po-nownie po 30 sekundach. Jeśli ponow-nie wyświetl się należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłączyć płytę. Jeśli problem będzie występował nad-al, należy skontaktować się z autory-zowanym centrum serwisowym.

8.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy kontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym. Podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (znajdujący się w rogu

powierzchni szklanej) i wyświetlany komunikat o błędzie. Upewnić się, że płyta grzejna była prawidłowo użytkowana. Jeśli nie, naprawę wykona odpłatnie pracownik serwisu lub sprzedawca – również w okresie gwarancyjnym. Informacje na temat okresu gwarancyjnego i autoryzowanych punktów serwisowych znajdują się w broszurze gwarancyjnej.

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model LIB60424CK Numer produktu (PNC) 949 492 530 00

Typ 64 B4A 00 AA 220 - 240 V, 50 / 60 Hz

Indukcja 3.6 kW Wyprodukowano w: Rumunia

Nr seryjny.... 3.6 kW

ELECTROLUX

9.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna moc grzania) [W]		Booster [W] Maksymalny czas funkcji Booster [min]	Średnica naczy- nia [mm]
Lewe przednie 2200 2400 4 125 - 210
Lewe tylne	1400 1500 4 125 - 145
Prawe przednie	1400 1500 4 125 - 145

Pole grzejne Moc znamionowa(maksymalna moc grzania) [W]

Booster [W] Maksymalny czas funkcji Booster [min]

Średnica naczy-nia [mm]

Prawe tylne 1700 1800 4 150 - 180

Moc pół grzejnych może różnić się od wartości podanych w tabeli. Zmienia się ona w zależności od materiałów i wymiarów naczyń.

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie

Dane identyfikacyjne modelu LIB60424CK
Typ płyty grzejnej Płyta grzejna do zabudowy
Liczba pół grzejnych 4
Technologia grzania Płyta indukcyjna
Średnica okrągłych pół grzejnych (∅) Lewe przednie		21.0 cm
	Lewe tylne	14.5 cm
	Prawe przednie	14.5 cm
	Prawe tylne	18.0 cm
Zużycie energii na pole grzejne (EC electric cooking) Lewe przednie		174.2 Wh/kg
	Lewe tylne	177.2 Wh/kg
	Prawe przednie	177.2 Wh/kg
	Prawe tylne	177.2 Wh/kg

Zużycie energii przez płytę grzejną (EC electric hob) 176.5 Wh/kg

IEC / EN 60350-2 – elektryczny sprzęt do gotowania do użytku domowego – część 2: Płyty grzejne – metody pomiaru wydajności.

10.2 Oszczędzanie energii

Postępując zgodnie z poniższymi wskazówkami, można zaoszczędzić energię podczas codziennego gotowania.

• Podczas podgrzewania wody używać tylko niezbędnej jej ilości.
• Jeśli to możliwe, zawsze zakładać pokrywki na naczynia.
• Naczynia stawiać na środku pola grzejnego.
• Wykorzystać ciepło resztkowe, aby utrzymać ciepło potrawy lub ją stopić.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić

środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
