Tip produs	Hotă aspirantă
Marcă	Amica
Model	SIO 655 BG
Mod de funcționare	Evacuare în exterior sau reciclare cu filtru de cărbune
Număr de viteze	3 (scăzută, medie, ridicată)
Comandă	Taste sensibile și comandă prin gesturi cu detectoare de mișcare
Temporizator (oprire întârziată)	Da, 15 minute
Iluminare	Independent, becuri/LED/halogene înlocuibile
Filtru de grăsime	Aluminiu, lavabil în mașina de spălat vase sau manual; curățare lunară
Filtru de cărbune activ	Pentru modul reciclare, nespălabil, înlocuire la fiecare 2 luni
Tip de montare	Montat pe perete deasupra plitei (hotă tip șemineu)
Diametrul conductului de evacuare	120 mm sau 150 mm, lungime max 4-5 m
Înălțimea de montare recomandată	Conform specificațiilor tehnice (de obicei 65-75 cm deasupra unei plite electrice, mai mult pentru gaz)
Alimentare electrică	Vezi plăcuța cu date (220-240 V, 50 Hz tipic)
Siguranță	Detectoare de mișcare, oprire automată a motorului după 15 min, protecție împotriva flăcărilor
Curățare exterioară	Lavetă umedă și detergent neutru; evitați abrazivi și solvenți
Garanție	Conform cardului de garanție furnizat
Service post-vânzare	Contactați serviciul autorizat; reparațiile doar de către profesioniști

Întrebări frecvente - SIO 655 BG AMICA

Care este înălțimea de montare recomandată pentru hota SIO 655 BG ?

Înălțimea de montare depinde de plita dumneavoastră. Pentru o plită electrică, distanța minimă este de obicei indicată în specificațiile tehnice (aproximativ 65-75 cm). Pentru o sobă pe gaz, respectați distanța indicată de producătorul sobei, care poate fi mai mare. Verificați fișa tehnică a aparatului pentru valoarea exactă.

Cum se curăță filtrul de grăsime ?

Filtrul de grăsime din aluminiu trebuie curățat cel puțin o dată pe lună. Îl puteți spăla în mașina de spălat vase sau manual cu un detergent blând și apă caldă. După mai multe spălări în mașina de spălat vase, culoarea se poate schimba, dar acest lucru nu afectează eficiența.

Cum se înlocuiește filtrul de cărbune ?

Filtrul de cărbune activ este utilizat în modul reciclare. Nu este lavabil și nici reutilizabil. Înlocuiți-l cel puțin la fiecare 2 luni, sau mai des în caz de utilizare intensă. Consultați desenul 6 din manual pentru demontare.

Cum funcționează comanda prin gesturi ?

Activați funcția apăsând pe tasta sensibilă dedicată. Apoi, mișcați mâna de la stânga la dreapta pentru a porni/mări viteza, și de la dreapta la stânga pentru a opri/reduce. Pentru iluminare, plasați mâna în centrul panoului timp de aproximativ 2 secunde. Gesturile trebuie efectuate la 3-10 cm de panou.

Cum se activează temporizatorul (oprire întârziată) ?

În timp ce motorul funcționează, apăsați pe tasta sensibilă Timer. Tasta clipește și motorul se oprește după 15 minute. Pentru a dezactiva, apăsați din nou pe tastă. Această funcție nu afectează iluminarea.

Ce trebuie făcut dacă hota nu pornește ?

Verificați mai întâi că aparatul este conectat corect și că întrerupătorul nu este declanșat. Asigurați-vă că cablul de alimentare nu este deteriorat. Dacă problema persistă, contactați serviciul post-vânzare autorizat.

Cum se schimbă becul de iluminare ?

Deconectați mai întâi hota. Scoateți difuzorul și înlocuiți becul cu unul de același tip și putere (vezi specificațiile). Dacă modelul utilizează un modul LED, înlocuirea trebuie efectuată de un profesionist. Consultați desenul 7 din manual.

Poate funcționa hota în modul reciclare ?

Da, poate funcționa în modul reciclare cu un filtru de cărbune activ instalat. În acest caz, aerul filtrat se întoarce în încăpere. Un deflector de aer poate fi necesar la unele modele. Pentru modul evacuare, scoateți filtrul de cărbune.

Care este diferența între modul evacuare și reciclare ?

În modul evacuare, aerul este eliminat în exterior printr-un conduct. În modul reciclare, aerul trece printr-un filtru de cărbune care absoarbe mirosurile înainte de a fi returnat în bucătărie. Reciclarea necesită achiziționarea unui filtru de cărbune și nu necesită un conduct exterior.

Cum se întreține aparatul pentru a-i prelungi durata de viață ?

Curățați regulat exteriorul cu o lavetă umedă și un detergent neutru. Curățați filtrul de grăsime în fiecare lună și înlocuiți filtrul de cărbune la fiecare 2 luni. Evitați produsele abrazive, solvenții și jeturile de apă. Deconectați întotdeauna înainte de orice întreținere.

MANUAL DE UTILIZARE SIO 655 BG AMICA

CURĂȚAREA ȘI ÎNTRETINEREA 57

ÎNTRETINERE 57

FILTRUL ÎMPOTRIVA GRĂSIMILOR 57

FILTRUL DE CARBON 57

SISTEM DE ILUMINARE 57

GARANTIE, SERVICII POSTVÂNZARE 58

GARANTIA 58

HU - Tartalomjegyzék

BIZTONSÁGI UtahASÍTÁSOK 60

KICSOMAGOLAS 64

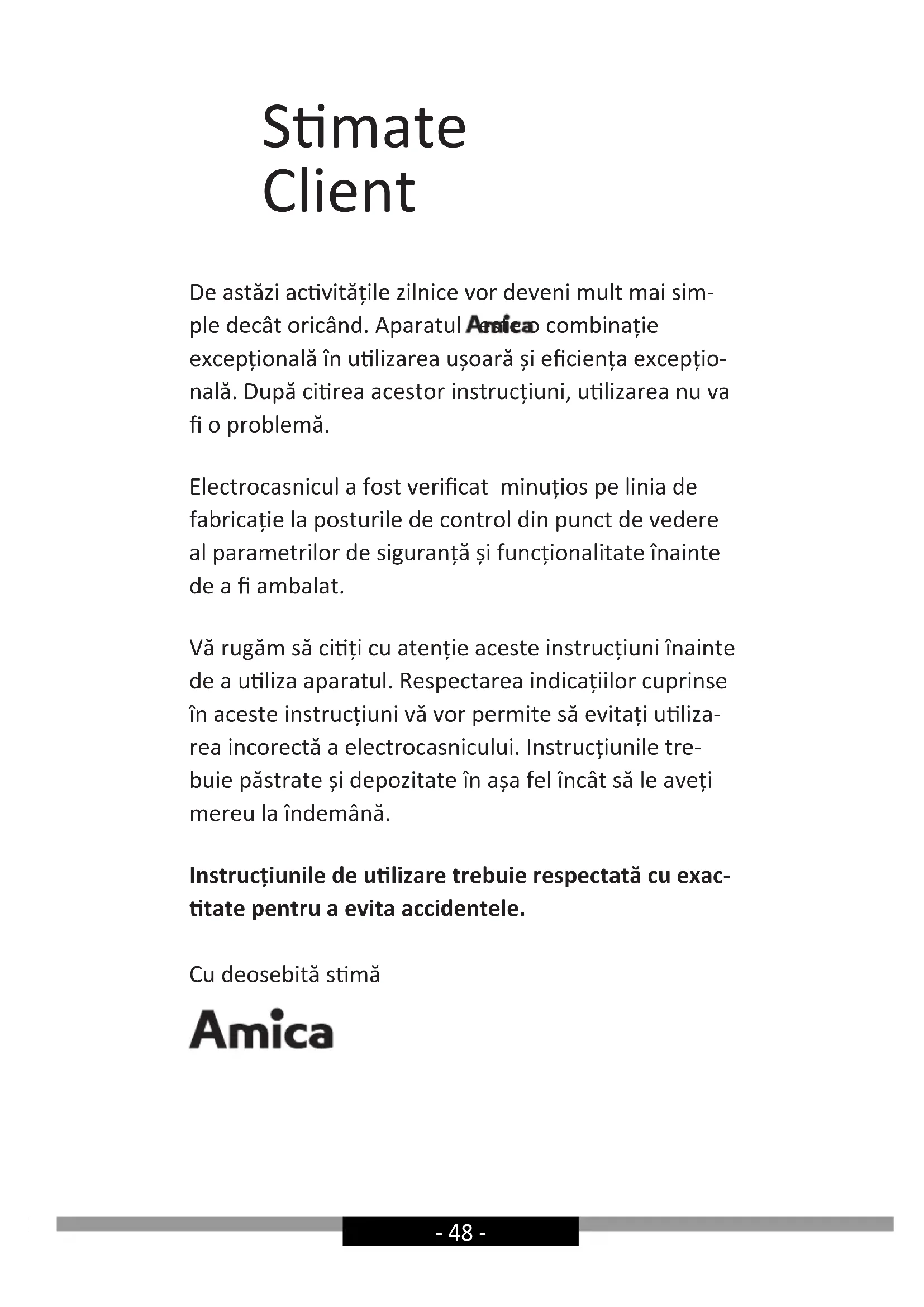

De astăzi activitățile zilnice vor deveni mult mai simple decât oricând. Aparatul Aesiea combinație exceptională în utilizarea ușoară și eficiența exceptională. După citirea acestor instrucțiuni, utilizarea nu va fi o problemă.

Electrocasnicul a fost verificat minuțios pe linia de fabricație la posturile de control din punct de vedere al parametrilor de siguranță și funcționalitate înainte de a fi ambalat.

Vă rugăm să citiți cu atenție aceste instrucțiuni înainte de a utiliza aparatul. Respectarea indicațiilor cuprinse în aceste instrucțiuni vă vor permite să evitați utilizarea incorrectă a electrocasnicului. Instrucțiunile trebuie păstrate și depozitate în așa fel încât să le aveți mereu la îndemână.

Instrucțiunile de utilizare trebuie respectată cu exactitate pentru a evita accidentele.

Cu deosebită stimă

Amica

INDICATII PRIVIND SIGURANTA

- Hota poate fi folosită numai după citirea prezentelor instrucțiuni

- Hota este destinata numai pentru uz casnic

- Producătorul își rezervă dreptul de a efectua modificări care nu vor afecta funcționarea.

- Producătorul nu își asumă nici în fel de responsabilitate pentru eventualele daune sau incendii care vor fi cauzate de acest dispozitiv care vor rezulta din nerespectarea prevederilor cuprinse în prezentul manual.

- Hota de deasupra aragazului este destinat pentru îndepărtarea vaporilor din bucătărie. Nu trebuie folosit în alte scopuri.

- Hota care funcționează în varianta cu evacuare trebuie conectata la o conducta de evacuare corespunzătoare (nu conectați la hornuri, coșuri de fum sau de evacuare a gazelor, care se afă deja în exploatare). Hota necesita instalarea unei conducte care va evacua aerul în exterior. Lungimea conductei (de obicei tub ∅ 120 mm sau 150 mm) nu ar trebui să fie mai lungă decât 4-5 m. Tubul de evacuarea aerului este de asemenea necesar la hotele telescopice și incorporabile utilizate în varianta filtrare- recirculare.

- Hota care funcționează în varianta filtrare-recirculare necesită instalarea filtrului cu carbon activ. În acest caz nu este nevoie să montați conducta de evacuare a aerului în exterior, în schimb se recomandă montajul unui deflector, în special la hotele tip horn).

- Hota posedă iluminare independentă și ventilator de evacuare a vaporilor cu posibilitatea de setare a uneia din cele câteva viteze de rotație.

• În funcție de versiunea dispozitivului, hota este destinată pentru montajul permanent pe peretele vertical deasupra aragazului pe gaz sau a celui electric (hotele cu horn și cele universale); pe tavan deasupra aragazului pe gaz sau a celui elec-tric (hote tip insulă); pe peretele vertical în ca-drul mobilierului incorporat deasupra aragazului pe gaz sau a celui electric (hotele telescopice și cele incorporabile). Înainte de începerea monta-jului trebuie să vă asigurați că structura peretelui / tavanului este corespunzătoare pentru susține-rea hotei. Unele modele de hote sunt foarte grele.
• Înălțimea de montare a hotei deasupra plitei elec-tricé este menționată în instrucțiunile produsului (specificația tehnica a hotei). În cazul în care în manualul pentru instalarea dispozitivelor cu gaz este precizată o distanță mai mare, se va respec-ta aceasta distanta (Fig.1).
• Sub hota de bucătărie nu se permite lăsarea flă-cării deschise, în timpul dării la o parte a vașelor de pe zonă de gătit, trebuie setată flacăra cea mai mică.. Întotdeauna trebuie să verificați dacă flacăra iese în afara vasului, deoarece aceasta poate conduce la pierderea nedorită a energiei și la o concentrare periculoasă a căldurii.
• Mâncărurile care sunt pregătite cu folosirea uleiului trebuie în permanență supravegheate, deoa-rece uleiul încins se poate aprinde foarte repede.
• Înainte de fiecare operațiune de curățare, înlocuire a filtrului sau înainte de a începe lucrările de reparare, trebuie să scoateți stecherul din priză.
• Filtrul împotriva grăsimilor pentru hota de bucă-tărie trebuie curătat cel puțin 1 dată pe lună, de- oarece plin de grăsime este ușor inflamabil.
• În cazul în care în încăpere, în afara hotei, sunt exploatate și alte dispozitive cu alimentare ne-electrică ( de ex. sobe cu combustibil lichid, încălzitoare apă, boilere), trebuie să aveți grijă ca

sistemul de aerisire să fie corespunzător (fluxul de aer). Exploatarea în siguranță este posibilă în cazul în care în timpul funcționării concomitente a hotei și a dispozitivelor de ardere, în funcție de aerul din încăpere, pe locul de amplasare a acestor dispositive există subpresiune nu mai mare de 0,004 milibari (acest punct nu este obligatoriu, atunci când hota de deasupra aragazului este folosită ca sistem de absorbție a mirosurilor).

- Hota de bucătărie nu trebuie să fie folosită ca suprafață de sprijin pentru persoanele care se află în bucătărie.

- Hota trebuie să fie curățată frecvent ațât în exte- rior cât și în interior (CÉL PUTIN ODATA PE LUNA, respectând indicațiile privind întreținerea prezen- tate în manual). Nerespectarea acestor reguli pri- vind curățarea hotei și schimbul de filtre poate duce la aparitia de incendii.

- În cazul în care cablul de alimentare va fi deteri-orat, atunci acesta trebuie înlocuit cu unul nou de către un centru de reparații autorizat.

- Trebuie să fie posibilă deconectarea dispozitivului de la rețeaua de alimentare cu curent electric, prin deconectarea ștecherului sau oprirea între-rupătorului bipolar

- Aparatul acesta nu poate fi folosit de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau psihice limitate, ori de către persoane care nu au experiență sau nu cunosc aparatul, cu excepția cazului în care acest lucru are loc sub supravegherea sau conform instrucțiunii de utilizare a aparatului, indicate de către persoanele responsabile de siguranța acestora.

- Trebuie să fiți foarte atenți ca acest dispozitiv să nu fie folosit de copii lăsați fără supraveghere.

- Verificați dacă tensiunea care este trecută pe eticheta de fabricație corespunde parametrilor de alimentare de la locul unde va fi aceasta folosită.

• Înainte de montaj trebuie să desfaceți și să întin-deți cablul de alimentare cu curent electric.
• Materialele ambalajului (sacii din polietilena, bu- cătile de polistiren etc.) nu trebuie lăsate la înde- mâna copiilor pe durata despachetării.
• Înainte de a conecta hota la sursa de alimentare trebuie de fiecare dată să verificați dacă cablul de alimentare este în mod corect instalat și NU a fost strivit de către hotă în timpul operațiilor de montare. Nu conectați dispozitivul la rețeaua de alimentare cu curent electric înainte de sfârșitul montajului.
• Este interzisă folosirea hotei fără filtrele de alu-miniu instalate împotriva depunerii grăsimilor.
• Este strict interzisă pregătirea sub hotă a mân-cărurilor care necesită folosirea flăcării deschise (flambare).
• În măsura în care este necesară punerea în aplicare a cerințelor tehnice și de siguranță în ceea ce privește gazele de evacuare trebuie să fie respectate cu strictețe reglementările emise de către autoritățile locale competente.
• Neînşurubarea şuruburilor sau a elementelor de fixare în conformitate cu prezentele instrucțiuni poate conduce la apariția pericolelor pentru viață și sănătate.
• Hotele suspendate funcționează numai în varian-ta filtrare- recirculare.
• ATENTIE! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instructiuni poate duce la pericolelor de natură electrică.

DESPACHETARE

Dispozitivul este protejat împotriva deteriorării pe toată perioada transportului. Vă rugăm ça după ce des-pachetați aparatul să disponibilizati elementele ambalajului astfel încât acest luçru să nu dăuneze mediului înconjurător.

Toate materialele folosite pentru ambalaj nu dăunează mediului sunt 100% reciclabile și au fost marcate cu simbolul corespunzător.

Atentie! Materialele ambalajului (sacii din polietilena, buçatile de polistiren etc.) nu trebuie lăsate la îndemână copiilor pe durata despachetării.

ÎNDEPÂRTAREA

DISPOZITIVELOR UZATE

Acest aparat este marcat conform Directivei Europene 2012/19/CE. Acest marcaj informează că echipamentul acesta după perioada în care a fost utilizat nu poate fi aruncat împreună cu gunoiul menajer.

Beneficiarul are obligația de a preda dis- pozitivul uzat celor care se ocupa cu reci- clarea echipamentelor electrice si electro-

nice. Instituțiile care le primesc, inclusiv punctele de ridicare, magazinele și ațoritățile locale vor organiza un sistem corespunzător de predare a acestor echipamente.

Procedarea corespunzătoare cu echipamentele elec-trice și electronice așigură eliminarea consecințelor dăunătoare pentru sănătatea oamenilor și a médiu-lui înconjurător, care reies din prezenta unor sub-stanțe periculoase și din depozitarea și prelucrarea necorespunzătoare a acestui tip de echipament.

OPERARE

Control hotă

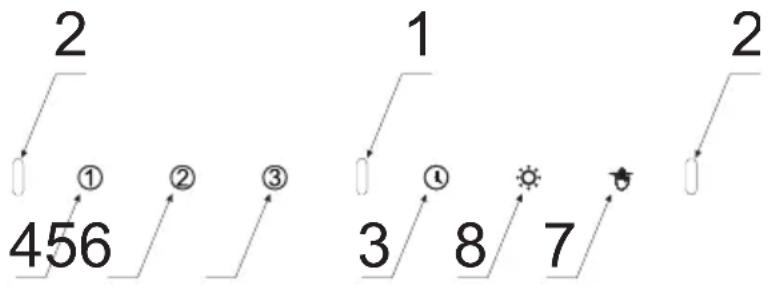

Panoul de control al hotei este prezentat pe diagrama 4, ca reamintire este menționat de asemenea mai jos:

Aparatul este echipat în senzor de control prin intermediul gesturilor:

1- Senzor responsabil pentru pornirea / oprirea iluminatului
2- Senzor de mișcare responsabil pentru schimbarea vitezei ale aparatului

Panoul de control este echipat în senzori. Alte funcți descrise mai jos:

3- Sensor Timer (oprirea cu întârziere a hotei)

4- Viteza mică - Utilizați această viteză la o cântitate nu prea mare de vapori.

5- Viteza medie - Utilizați această viteză la o cantitate medie de vapori, de exemplu atunci când gătiți mai multe feluri de mâncare în același timp.

6- Viteza mare - Utilizați această viteză la o cantitate foarte mare de vapori, de exemplu la prăjire sau la grill.

7- Senzor de activare și dezactivarea controlului cu gesturi

8- Senzor de control al iluminatului

După conectarea aparatului la sursa de alimentare, hota va emite un semnal scurt sonor, și se vor aprinde pentru puțin toți senzorii.

Pentru a porni turbina aparatului, atingeți senzori 1,2 sau 3. Oprirea turbinei urmează după apăsarea senzorului activ a vitezei.

Pentru a porni iluminatul, apăsați senzorul ⚙️ Pentru a opri iluminatul, apăsați senzorul ⚙️ încă odată. Ilúminarea funcționează în mod independent.

Timer (întârzie oprirea hotei)

Funcția aceasta este utilizată pentru oprirea întărziată a hotei. Utilizarea acestei funcții după gătire, pentru a curăța aerul din aburi în cameră. Oprirea motorului umează după 15 minute. Pentru a activa funcția de întărziere, în timp de funcționarea hotei pe orice viteză apăsați senzorul ① odată. Senzorul va începe să clipească, pentru a opri funcția de întârziere, în orice moment apăsați senzroul ② încă odată, în acel moment nu va mai clipi senzorul ③ Această funcție nu oprește iluminatul.

Controul prin gesturi

Pentru a porni / opri funcția de control cu gesturi, atingeți senzroul simbolul este evidențiat.

Utilizați gesturile o puteți controla cu viteza turbini a hotei și iluminatului. Când este activat caracteristica de control gest, se poate controla, de asemenea, dispozitivul în mod tradițional, folosind senzori adecvați.

Gest de control funcționează corect atunci când efectuați mișcările cu palma la o distanta de aproximativ 3 - 10 cm de la suprafața panoului de control.

Atenție: La controlul vitezei al turbinei, mișcările cu palma trebuie să includă ambele senzori de mișcare (Figura 4, poz 2, sau mâna trebuie să fie fără mișcare în zona senzorului de control al luminii (Figura 4, poz 1).

Când includerea o anumită funcție (de exemplu, viteza 3) necesită mai multe transferuri cu mâna, trafic întoarcere efectua la distanță suplimentare din panoul de control sau ocolind senzori). Mișcare cu mâna nu trebuie să fie prea rapidă. Cel mai bine individual, când un gest durează 1 secundă.

1 2 3 4 5 6 7 8 9 10 → →

Pentru a activa turbina sau de a crește viteaz, mișcați mână de la stânga la dreapta de mai multe ori. Cu orice mișcare cu mâna se aprinț senzroul de viteză activă.

Pentru a opri trubina aparatului sau a micșora viteza acesteia, mutați cu mâna din partea dreap-tă spre partea stângă de mai multe ori, până când se va aprinde senzorul 1. Deplasați mâna încă o dată, motorul se va opri total (funcția de control cu gesturi va fi mai de-parte activă)

Pentru a porni sau opri iluminatul, setați cu mâna pe aprox 2 secunde în jurul mijocului de panou (sub senzor marcat ca 1). Simbolul ⚙se va ilumina.

Alte informatii importante pentru operarea hotei

Variante de utilizare

Utilizare in varianta filtrare-recirculare

La functionarea in aceasta varianta aerul incarcat cu fum si vapori este aspirat si returnat apoi filtrat in incapere prin orificiile proiectate in acest scop. Pentru aceasta varianta este obligatorie montarea unui filtru carbon conform Fig 6., iar la unele modele de hota –de exemplu la cele tip horn- un deflector, daca acesta se regaseste in echiparea hotei. Filtrele carbon se achizitioneaza contra cost de la Centrele de reparatii autorizate.

Utilizare in varianta evacuare in exterior

In aceasta varianta aerul este evacuat catre exterior printr-un orificiu de evacuare aflat in partea superioara a hotei; nu se va monta filtrul carbon. La orificiul de evacuare al hotei se va conecta o conducta rigida ori flexibila (preferabil) cu diametrul de 150 mm sau 120 mm cu capatul in exteriorul cladirii, cu ajutorul unor accesorii (dispozitive de prindere, jaluzea exterioara etc) care trebuie achizitionate de la magazinele de instalatii. Montajul trebuie realizat de catre o persoana calificata.

Viteza ventilatorului

Vitezele mica si medie sunt folosite in cazul conditiilor normale, atunci cand exista o cantitate mica de fum si vapori; viteza maxima trebuie folosita in cazul unei cantitati mai mari de fum si vapori, de exemplu in timpul prajirii sau pregatirii gratarului.

Atentie: la hotele universale este necesarea setarea manuala a variantei de utilizare, filtrare ori evacuare) prin actionarea unui levier; a se vedea Fig 8, acolo unde exista.

Atentie: la hotele incorporabile in mobilier si cele telescopice utilizate in varianta filtranta trebuie montata o conducta de evacuare a aerului, dar al carui capat se va directiona tot in incapere, prin care se va returna aerul filtrat.

Atentie: hotele suspendate functioneaza numai in varianta filtranta.

CURĂȚAREA ȘI ÎNTRETINEREA

Întreținere

Întreținerea și curățarea regulată a dispozitivului vor asigura o funcți- onare bună și fără avariți a hotei și va prelungi durata de funcționare a acesteia. Trébuie să acordați o deosebită atenție ca filtrele împotriva grăsimilor și filtrul cu carbon activ să fe curățate respectiv schimbate în conformitate cu recomandările producătorului.

• Nu folosiți cărpe și bureți imbibati cu apa și nici jetul de apă.
• Nu folositi solventi și nici alcool, deoarece acestea pot deteriora suprafetele lăcuite.
• Nu folósiți substanțe corozive, în special pentru curățarea suprafețelor din oțel inoxidabil.
• Nu utilizați o cârpă tare, aspră
• Se recomândă folosirea unei cârpe umede și a unui detergent neutru.

Atenție: După ce filtrul de aluminiu va fi spălat de câteva ori în mașina de spălat vase culoarea acestuia se poate schimba. Culoarea schimbată nu înseamnă că, filtrul este deteriorat și nici nu trebuie schimbat.

Filtrul împotriva grăsimilor

Filtrul împotriva grăsimilor trebuie să fie curățat o dată pe lună atunci când hota funcționează normal, în mașina de spălat vase sau manual folosind un detergent delicat sau săpun lichid.

Demontarea filtrului împotriva grăsimilor este prezentată în Fig. 5. În unele modele este folosit filtrul acrilic. Trebuie înlocuit cel puțin o dată la 2 luni sau mai des în cazul în care hota este folosită foarte intens.

Filtrul de carbon

Filtrul activ este folosit numai atunci când hota nu este conectată la conducta de evacuare in exterior. Filtrul cu carbon activ posedă capacitatea de absorbție a mirosurilor până în momentul de saturare totală. Nu poate fi spălat și nici regenerat și trebuie să fie înlocuit cel puțin o dată la 2 luni, sau mai des în cazul în care este folosit mai intens.

Demontajul filtrului carbon este prezentat in Fig. 6.

Sistem de iluminare

Trebuie folosite becuri / halogene / module cu diode cu aceiași parametrii ca cei montați din fabricație pe dispozitiv. Înlocuirea sistemului de iluminare este prezentată pe figura 7. În cazul în care figura nu apare în acest manual, înlocuirea modulului de iluminare poate fi efectuata numai de catre un centru de reparatii autorizat.

GARANTIE, SERVICII POSTVÂNZARE

Garantia

Actiyitățile cuprinse de garantie în conformitate cu fisa de garantie. Producatorul nu este raspunzator de eventualele prejudicii cauzate de utilizarea incorrecta a produsului.

Service

• Producătorul echipamentului sugerează, ca toate reparațiile și regla-je generale să fiu efectuate, de catre Service al producătorului său Service autorizat al producătorului. Pentru siguranța, nu reparați singuri dispozitivul.
• Reparatiile efectuate de persoane care nu au calificările cerute pot aduce la un pericol grav pentru utilizatorul dispozitivului.
• Perioada mínima de garantie pentru dispozitivul oferit de producator, importator sau reprezentant autorizat, este indicată în cardul de garantie.
• Dispozitivul își pierde garantia ca urmare a unor adaptări neautorizate, modificări, alterarea sigiliilor sau a altor echipamente de securitate, precum și alte interferente neautorizate în echipament care nu sunt în conformitate cu instrucțiunile de exploatare.

Solicitarea reparației și asistență în caz de defectiune

Dacă dispozitivul necesită reparatii, contactati centrul de service. Adresa serviciului și numarul de telefon de contact se afla în cardul de garantie. Inainte de a contacta, trebuie să pregatiți numarul de serie al dispozitivului, care se afla pe placuța de identificare. Pentru comoditate, scrieti-l mai jos:

Declarația producătorului

Prin prezenta, producătorul declară că, acest produs îndeplinește cerințele de bază ale directivelor europene menționate în continuare:

• directiva cu privire la joasa tensiune 2014/35/CE
• directiva cu privire la compatibilitatea electromagnetică 2014/30/CE
  • directiva 2009/125/EC
• directiva cu privire RoHS 2011/65/EC

și de aceea produsul a fost marcat cu simbolul și a fost emisă declarație de conformitate care este pusă la dispoziția organelor de supraveghere a pieței.
