SIO 655 BG - Kuchynský digestor AMICA - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Amica
Model	SIO 655 BG
Režim prevádzky	Odvod von alebo recirkulácia s uhlíkovým filtrom
Počet rýchlostí	3 (nízka, stredná, vysoká)
Ovládanie	Dotykové tlačidlá a ovládanie gestami s detektormi pohybu
Časovač (oneskorené vypnutie)	Áno, 15 minút
Osvetlenie	Nezávislé, vymeniteľné žiarovky/LED/halogénové
Tukový filter	Hliníkový, umývateľný v umývačke riadu alebo ručne; mesačné čistenie
Aktívny uhlíkový filter	Pre recirkulačný režim, neumývateľný, výmena každé 2 mesiace
Typ montáže	Nástenný nad varnou doskou (komínový odsávač)
Priemer odvodného potrubia	120 mm alebo 150 mm, max dĺžka 4-5 m
Odporúčaná montážna výška	Podľa technických špecifikácií (zvyčajne 65-75 cm nad elektrickou doskou, viac pre plyn)
Elektrické napájanie	Pozri typový štítok (220-240 V, 50 Hz typicky)
Bezpečnosť	Detektory pohybu, automatické vypnutie motora po 15 min, ochrana proti plameňom
Vonkajšie čistenie	Vlhká handrička a neutrálny čistiaci prostriedok; vyhýbajte sa abrazívam a rozpúšťadlám
Záruka	Podľa priloženej záručnej karty
Popredajný servis	Kontaktujte autorizovaný servis; opravy len odborníkom

Často kladené otázky - SIO 655 BG AMICA

Aká je odporúčaná montážna výška pre odsávač SIO 655 BG?

Montážna výška závisí od vašej varnej dosky. Pre elektrickú dosku je minimálna vzdialenosť zvyčajne uvedená v technických špecifikáciách (približne 65-75 cm). Pre plynový sporák dodržujte vzdialenosť uvedenú výrobcom sporáka, ktorá môže byť väčšia. Skontrolujte technický list spotrebiča pre presnú hodnotu.

Ako čistiť tukový filter?

Hliníkový tukový filter treba čistiť aspoň raz za mesiac. Môžete ho umývať v umývačke riadu alebo ručne s jemným čistiacim prostriedkom a teplou vodou. Po niekoľkých umytiach v umývačke sa farba môže zmeniť, ale to neovplyvňuje jeho účinnosť.

Ako vymeniť uhlíkový filter?

Aktívny uhlíkový filter sa používa v recirkulačnom režime. Nie je umývateľný ani opakovane použiteľný. Vymieňajte ho aspoň každé 2 mesiace, častejšie pri intenzívnom používaní. Pre demontáž pozrite obrázok 6 v návode.

Ako funguje ovládanie gestami?

Aktivujte funkciu stlačením príslušného dotykového tlačidla. Potom presuňte ruku zľava doprava na zapnutie/zvýšenie rýchlosti a sprava doľava na vypnutie/zníženie. Pre osvetlenie umiestnite ruku do stredu panela na približne 2 sekundy. Gestá sa majú vykonávať vo vzdialenosti 3-10 cm od panela.

Ako aktivovať časovač (oneskorené vypnutie)?

Počas chodu motora stlačte dotykové tlačidlo Timer. Tlačidlo bliká a motor sa po 15 minútach zastaví. Pre deaktiváciu stlačte tlačidlo znova. Táto funkcia neovplyvňuje osvetlenie.

Čo robiť, ak sa odsávač nezapne?

Najprv skontrolujte, či je spotrebič správne zapojený a či nie je vypnutý istič. Uistite sa, že napájací kábel nie je poškodený. Ak problém pretrváva, kontaktujte autorizovaný servis.

Ako vymeniť žiarovku osvetlenia?

Najprv odpojte odsávač. Odstráňte difúzor a vymeňte žiarovku za rovnaký typ a výkon (pozri špecifikácie). Ak model používa LED modul, výmenu musí vykonať odborník. Pozrite obrázok 7 v návode.

Môže odsávač fungovať v recirkulačnom režime?

Áno, môže fungovať v recirkulačnom režime s nainštalovaným aktívnym uhlíkovým filtrom. V tomto prípade sa filtrovaný vzduch vracia do miestnosti. Na niektorých modeloch môže byť potrebný deflektor vzduchu. Pre režim odvodu odstráňte uhlíkový filter.

Aký je rozdiel medzi režimom odvodu a recirkulácie?

V režime odvodu je vzduch vyfukovaný von potrubím. V recirkulačnom režime vzduch prechádza cez uhlíkový filter, ktorý absorbuje pachy, a potom je vrátený späť do kuchyne. Recirkulácia vyžaduje nákup uhlíkového filtra a nevyžaduje vonkajšie potrubie.

Ako udržiavať spotrebič na predĺženie jeho životnosti?

Pravidelne čistite vonkajšok vlhkou handričkou a neutrálnym čistiacim prostriedkom. Čistite tukový filter každý mesiac a vymieňajte uhlíkový filter každé 2 mesiace. Vyhýbajte sa abrazívnym prostriedkom, rozpúšťadlám a prúdom vody. Pred každou údržbou vždy odpojte spotrebič.

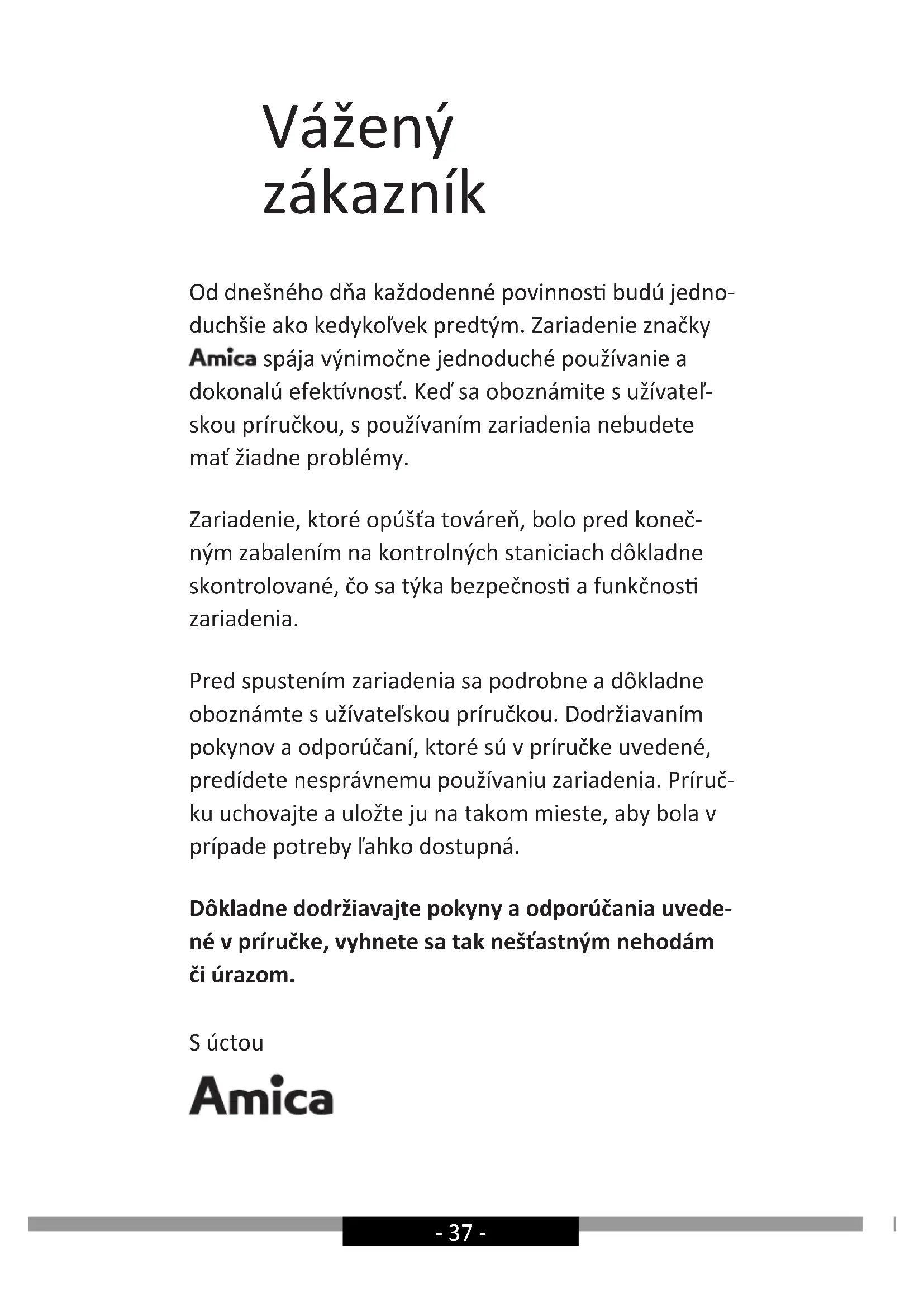

NÁVOD NA OBSLUHU SIO 655 BG AMICA

Od dnešného dňa každodenné povinnosti budú jednoduchšie ako kedykol'vek predtým. Zariadenie značky

Amica spája výnimočne jednoduché používanie a dokonalú efektívnosť. Ked' sa oboznámite s užívatel'skou príručkou, s používaním zariadenia nebudete mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred konečným zabalením na kontrolných staniciach dôkladne skontrolované, čo sa týka bezpečnosti a funkčnosti zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne oboznámte s užívatel'skou príručkou. Dodržiavaním pokynov a odporúčaní, ktoré sú v príručke uvedené, predídete nesprávnemu používaniu zariadenia. Príručku uchovajte a uložte ju na takom mieste, aby bola v prípade potreby l'ahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvedené v príručke, vyhnete sa tak neštastným nehodám či úrazom.

S úctou

Amica

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo-du!
• Zariadenie je určené iba na domáce, neprofesionálne použitie.
• Výrobča si vyhradzuje právo na vykonávanie zmien, ktoré neovplyvňujú fungovanie zariadenia.
• Výrobca nezodpovedá za prípadné škody alebo požiare spôsobené zariadením následkom nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v tejto príručke.
• Kuchynský odsávač sa používa na odstraňovanie (odsavanie) kuchynských pár. Nepoužívajte ho na iné účely.
• Odsávač, ktorý funguje v režime odsávania, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré su v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré od-vádza vzduch smerom von z miestnosti. Dlžka potrubia (najčastejšie rúra ∅ 120 alebo 150 mm) nesmie byť dlhšia ako 4-5 m. Potrubie od-vádzajúce vzduch sa musí používať aj v prípade teleskopických a vstavaných odsávačov používa-ných v režime pohlcovania
• Odsávač, ktorý je nastavený režime pohlcovania, vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáz usmerňovača prúdu vzduchu (iba komínové odsávače).
• Odsávač má nézávislé osvetlenie a tiež odtahový ventilátor s možnostou nastavit jednu z niekolkých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálné odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsavače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú velími tážké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v montážnej príručke plynových zariadení uvedená väčšia vzdiale-nosť, musí to byť pri montáž zohl’adnené (obr. 1).

- Pod kuchynským odsávačom nenechávajte otvo-rený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje ne-žiaduce straty energie a nebezpečnú koncentrá-ciu tepla.

- Jedlá pripravované na tuku/oleji musia byť pod stálym dohl’adom, pretože nahriaty olej/tuk sa môže l’ahko zapálit.

- Protitukový filter do kuchynského odsávača sa musí čistiť minimálne raz mesačne, kedže zachytený tuk je l'ahko horl'avý.

- Ak sa v miestnosti, okrem odsávača, využívajú iné zariadenia s neelektickým spal’ovaním (napr. pece na tekuté palivo, prietokové ohrievače), musí sa zabezpečit dostatočné vetranie (prísun vzdu-chu). Bezpečné používanie je možné vtedy, ak pri súčasnom používaní odsávača a iných zariadení,

ktoré spotrebúvajú vzduch v danej miestnosti, na mieste používania týchto zariadení je podtlak maximálne 0,004 milibaru (tieto požiadavky sa nemusia splnit v prípade, ak sa odsávač používa v režime pohlcovača pár).

- Odsávač sa nesmie používať ako plocha na opie-ranie osôb, ktoré sú v kuchyni.

- Odsávač často čistite, tak z vonku ako aj z vnútra (MINIMALNE RAZ MESAČNE), pričom dodržiavajte pokyny uvedené v tejto príručke. V prípade nedodržiavania zásad týkajúcich sa čistenia odsávača, ako aj výmeny filtrov, hrozí riziko vzniku požiaru.

- Ak bude napájací kábel bude poškodený, musí byť vymenený v špecializovanom servise.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom detmi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnostou alebo osobami s nedostatočnými skúsenostami a znalostami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnost.

- Venujte mimoriadnu pozornosť tomu, aby spotrebič nepoužívali deti ponechané bez dozoru.

- Skontrolujte, či el. napätie uvedené na výrobnom štítku zariadenia sa zhoduje s parametrami el. napätia siete.

nainštalovaný a či NEBOL pritlačený odsávačom počas montážnych prác. Zariadenie nepripájajte k el. napätiu predtým, než úplne skončíte montáž zariadenia.

• Odsávač sa nesmie používať bez namontovaných hliníkových protitukových filtrov.
• Pod odsávačom sa v žiadnom prípade nesmú pri-pravovať jedlá s použitím otvoreného ohňa (flam-bovanie). Je to prísne zakázané.
• Čo sa týka dodržiavania požadovaných technických a bezpečnostných prostriedkov a pokynov tykajúcich sa odvádzania spalín, bezpodmienečne dodržujte platné miestne predpisy a normy.
• V prípade, ak skrutky, ako aj montážne a upevňujúce prvky nebudu správne (v súlade s touto príručkou) dotiahnuté (upevnené), hrozí riziko úrazu, či dokonca smrti.
• Visiace odsávače fungujú iba v režime pohlcovania pachov.
• POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.

ROZBALENIE

Zariadenie je chránené pred poško- dením počas prepravy. Prosíme Vás, aby ste po vybalení zariadenia zlik- vidovali obalové materiály spôsobom neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie, sú 100% recyklovatel'né a sú označené príslušným symbolom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/ES. Ten-to symbol informuje, že toto zariadenie sa po opotrebovaní (skončení používania) nešmie vyhodit do komunálneho odpadu. Užívatel' je povinný zariadenie odovzdat' v zbernom mieste opotrebovaných elek-trických a elektronických zariadení. Subjekty, ktoré sa zaoberajú spracóvaním opotrebovaných zariadení, tzn. miestne zberné miesta, obchody alebo jednotky štátnej správy, vytvárajú príslušný systém, ktorý každému umožnuje odovzdat takéto zariadenia.

Správny postup pri likvidácii elektrického a elektro-nického zariadenia predchádza negativnemu vplyvu škodlivých pre l'udské zdravie a životné prostredie konzekvencií, ktoré vyplývajú z prítomnosti nebez-pečných častí ako aj nesprávneho skladovania a re-cyklácie takýchto zariadení.

POUŽÍVANIE

Ovládanie odsávača

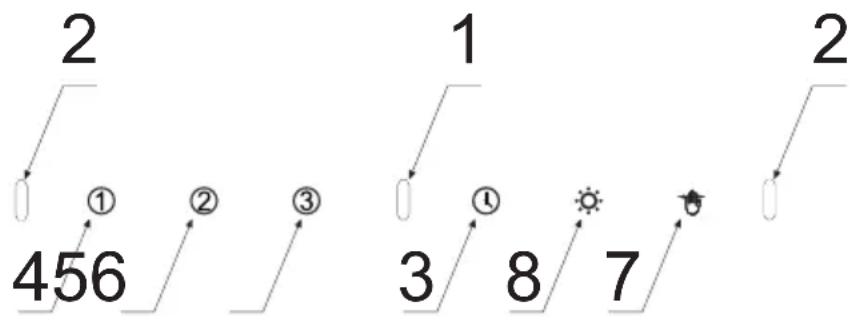

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uvedený aj nižšie:

1- Snímač pohybu zodpovedný za zapínanie / vypínanie osvetlenia
2- Snímače pohybu zodpovedné za zmenu rýchlosti zariadenia

Ovládací panel má niekolko snímačov. Ich funkcie sú opísané nižšie:

3- Snímač časovača (oneskorené vypnutie odsávača)
4- Najnižšia rýchlost-Túto rýchlost používajte vtedy, ked' nevzniká vel' ké množstvo pary.
5- Stredná rýchlost' Túto rýchlost používajte, ked' sa vytvára stredne velké množstvo pary, napr. pri varení niekol'kých jedál súčasne.
6- Najvyššia rýchlostí- Túto rýchlost používajte, ked'ša vytvára veľké množstvo pary, napr. pri vyprážaní či grilovaní.
7- Snímač aktivácie a deaktivácie ovládania gestami
8- Snímač ovládania osvetlenia

Turbínu zariadenia spustíte stlačením snímača 1, 2 alebo 3. Turbínu vypnete stlačením snímača rýchlosti, ktorá je práve spustená.

Časovač (oneskorené vypnutie odsávania)

Táto funkcia je určená na nastavenie oneskoreného vypnutia odsávania. Funkcia je vhodná napr. vtedy, ked' chcete po skončení varenia odsat' všetky pary (zápach) z miestnosti. Motor sa vypne po cca 15 minútach. Ked' chcete spustit' funkciu oneskorenia, ked' je spustené odsávanie na l'ubovolnej rýchlosti, jedenkrát stlačte snímač 🌐Snímač začne blikat'. Ked' chcete funkciu oneskoreného vypnutia deaktivovať, v l'ubovolnej chvíli opät stlačte snímač 🌐následne prestane snímač 🌐 blikat'. Táto funkcia nevypína osvetlenie.

Ovládanie gestami

Ked' chcete aktivovat/deaktivovat funkciu ovládania gestami, stlačte snímač zzasvieti príslušný symbol.

Pomocou gest môžete nastavovať rýchlost’ turbíny odsávača a osvetlenie. Ked’ je aktívna funkcia ovládania gestami, zariadenie stále môžete ovládať tradičným spôsobom, tzn. používaním príslušných snímačov.

Ovládanie gestami funguje správne, ked' pohyby vykonávate dlaňou vo vzdialenosti cca 3 až 10 cm od povrchu ovládacieho panela.

Pozor: Ked'ovládate rýchlost' turbíny, pohyb dlaňou musí prechádzať cez dosah oboch snímačov pohybu (obr. 4, pol. 2), alebo ruka musí stát v dosahu snímača ovládania svetla (obr. 4, pol. 1).

Ked' na zapnutie danej funkcie (napr. rýchlosti 3) musíte viackrát presunút dlaň, spätný pohyb vykonávajte vo väčšej vzdialenosti od ovládacieho panela, alebo mimo dosahu snímačov. Pohyby dlane nemôžu byť príliš rýchle. Najlepšie, ak dané jedno gesto trvá cca 1 sekundu.

1 2 3 4 5 6 7 8 9

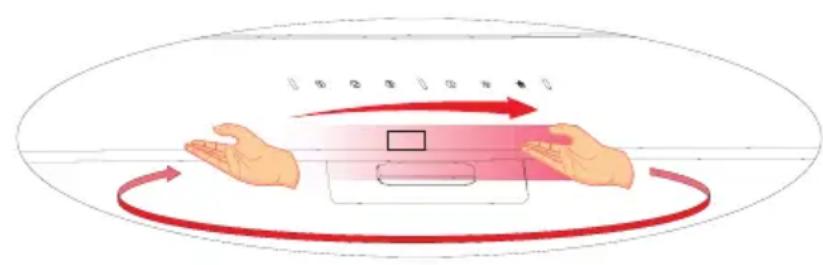

Ked' chcete zapnúť turbínu zariadenia alebo zvýšit jej rýchlost, viackrát presuňte dlaň zľava doprava. Pri každom pohybe dlane sa zasvieti ukazovatel' aktívnej rýchlosti.

1 2 3 4 5 6 7 8 9

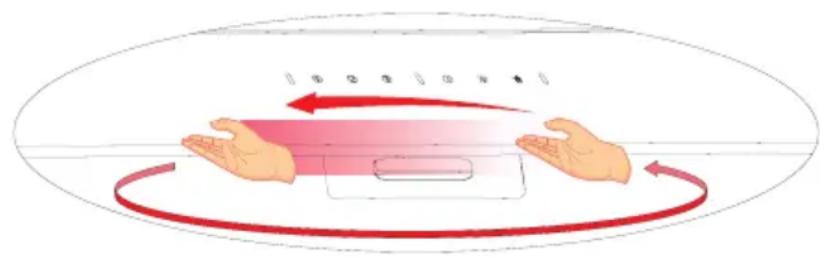

Ked' chcete vypnúť turbínu zariadenia alebo zmenšiť rýchlost, niekol'kokrát presuňte dlaňou sprava dol'ava, kým nezasvieti ukazovatel' 1. Ked' presuniete dlaň ešte raz, motor odsávača sa úplne vypne (funkcia ovládania gestami bude aj nad'alej aktívna).

Ked' chcete zapnút alebo vypnút osvetlenie, podržte dlaň na cca 2 sekundy približne v strede panela (pod snímačom označeným ako 1). Symbol ☀sa zasvieti.

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa prefiltrovaný vzduch cez otvory, ktoré sú na to určené, vracia spät do miestnosti (recirkulácia). Pri tomto nastavení sa musí namontovať uhlíkový filter, a tiež odporúčame namontovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špeciálnym potrubím. V tomto režime nepoužívajte uhlíkový filter (ak je vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120 mm a príslušnych spojok, ktoré si môžete zaobstarať v obchodoch s inštalačnými materiálmi. Pripojenie je potrebné zadať kvalifikovanému technikovi.

Rýchlost ventilátora: Najnižšia a stredná rýchlost ventilátora sa používa v normálnych podmienkach a pri malej koncentrácií pár. Najvyššia rýchlost sa používa iba v prípade vysokej koncentrácie kuchynských pár, napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálnne odsávače sú skonštruované tak, že zmena režimu práce odsávača sa musí vykonať ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a teleskopické odsávače používané v režime pohlcovania, musia mať na-montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po-trebné nasmerovať do miestnosti, tadalafil bude odvádzany prefiltrovaný vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

ČISTENIE A ÚDRŽBA

Konzervácia

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatniet lakované povrchy.
• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, drsné handričky
• Odporúčame používať vlhkú a jemnú handričku s použitím jemných saponátov.

Pozor: Po niekolkých umytiach v umývačke riadu sa farba hliníkového filtra (mriežky) môže zmenit. Taká zmena farby neznamená, že filter nefunguje správne, a že sa musí vymenit.

Protitukový filter

Protitukový filter je potrebné čistiť každý mesiac počas normálnej prevádzky odsávače, v umývačke riadu alebo ručne s použitím jemného čistiaceho prostriedku alebo tekutého mydla.

Pri niektorých modeloch je použitý akrylový filter. Musí byť vymenený aspoň raz za 2 mesiace, alebo častejšie v prípade velmi intenzívneho používania.

Uhlíkový filter

Uhlíkový filter sa používajú iba vtedy, ak odsávač pár nie je pripojený na ventilačný komín. Uhlíkový filter je schopný absorbovať pachy až určitú absorpčnú hladinu – nasýtenie. Uhlíkové filtre sa nesmú umývať, nie sú vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 2 mesiace alebo častejšie, ak sa odsávač pár využíva intenzívne.

Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení. Výmena osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto príručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

ZÁRUKA, POPREDAJNÝ SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Výrobcą neodpoyeda za akekolvek skody spôsobene nespravnym zaobchádzaním a používaním výrobku.

Servis

• Výrobca zařiadenia odporúča, aby všetky opravy a nastavovania výrobku vzdy vykonaval, továrenský servis alebo autorizovaný servis výrobcu. Z bezpecnostných dôvodov neopravujte spotrebić svojpo-mocnym spôsobom.
• Opravy vykónávané osobami, ktoré nemajú požadované kvalifikacie, môže predstavovat vázne nebezpečenstvo pre použivatel'a zariadenia.
• Minimálna lehota platnosti záruky, na zariadenie ponúkané yýrobcom, dovozcom alebo opravneným zástupcom, je uvedena v zaručnom liste.
• Záruka na zariadenie prestáva platit v dôsledku vykonania adaptacie, prerobenia zariadenia, poškodenia plomb alebo inych ochrán a zabezpečení zariadenia alebo jeho časti alebo v dôsledku inych nepovolených zaşahov do zariadenia, vykonanych v rozpore z použivatelskou priruckou.

Nahlásenie opravy a pomoc v prípade poruchy

Ak je potrebné zariadenie opravit, obrátte sa na autorizovaný servis. Kontaktné údaje servisu, vratane kontaktného telefonneho čisla, su uvedene y zarucnom liste. Pred tým, ako sa obratite na servis, priprav-te seriové číslo zarjadenia, ktoré je uvedene na vyrobnom štitku. Na ul'ahcenie ho prepiste tu:

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
