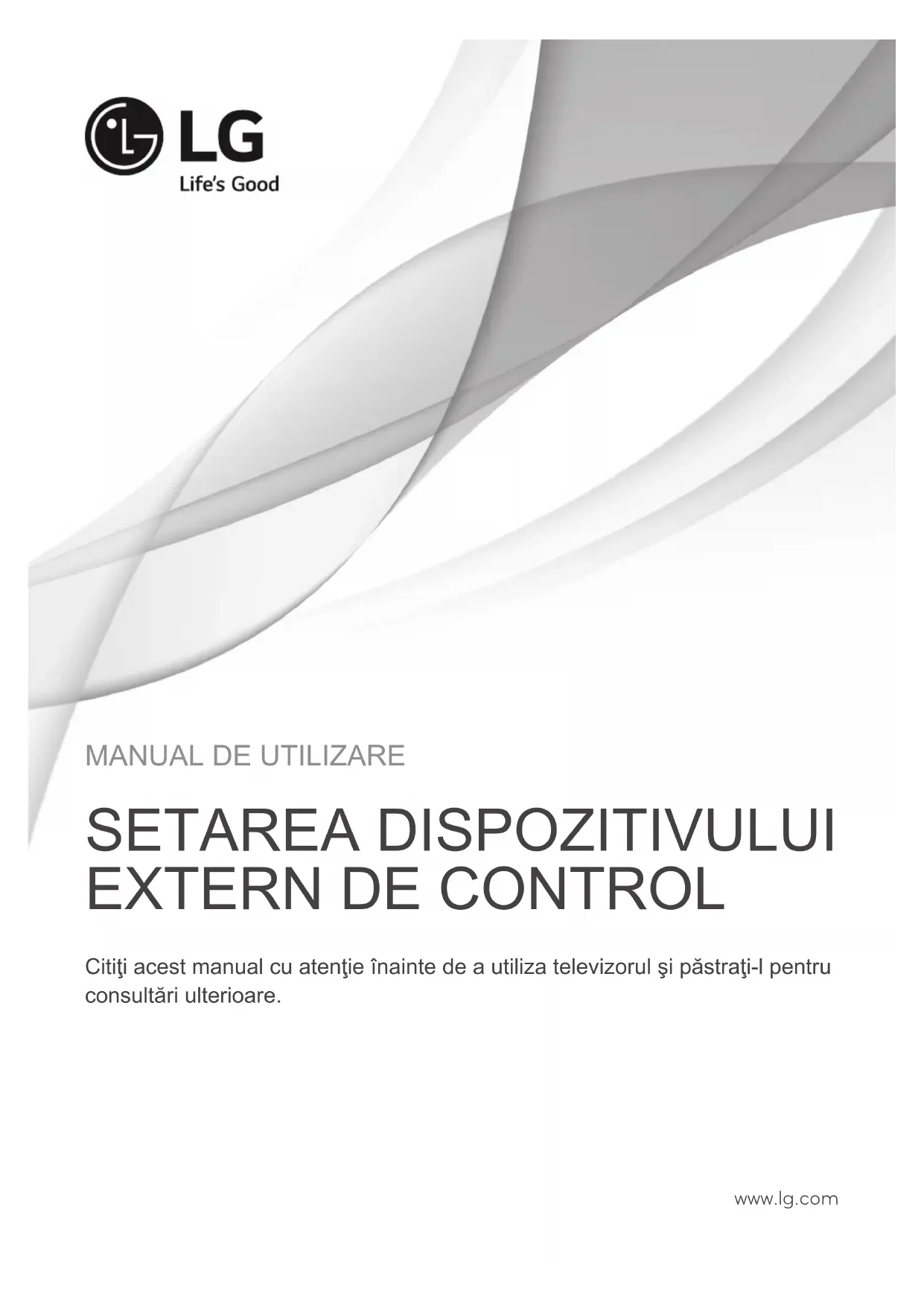

MANUAL DE UTILIZARE 22MT45V LG

Citiţi acest manual cu atenţie înainte de a utiliza televizorul şi păstraţi-l pentru consultări ulterioare. www.lg.com2

• Această funcţie nu este disponibilă pentru toate modelele. Cod (Hexa) Funcţie Notă Cod (Hexa) Funcţie Notă 00 CH +, PR + Buton R/C 53 Listă Buton R/C 01 CH -, PR - Buton R/C 5B Ieşire Buton R/C 02 Volum + Buton R/C 60 PIP(AD) Buton R/C 03 Volum - Buton R/C 61 Albastru Buton R/C

> (Tastă săgeată/Tastă dreapta) Buton R/C 63 Galben Buton R/C

(Tastă săgeată/Cursor sus) Buton R/C BB Fotbal Buton R/C

V (Tastă săgeată/Cursor jos) Buton R/C BD ꔄ (ÎNREGISTRARE) Buton R/C 42 Aplicaţiile mele Buton R/C DC 3D Buton R/C 43 Meniu/Setări Buton R/C 99 Configurare automată Buton R/C 44 OK / Enter Buton R/C 9F Aplicaţie / * Buton R/C 45 Meniu rapid Buton R/C 9B TV/PC Buton R/C 4C Listă - (doar ATSC) Buton R/C

• Codul de tastă 4C (0x4C) este disponibil pentru modelele ATSC/ISDB care utilizează un canal principal/ secundar. (Pentru Coreea de Sud, Japonia, America de Nord, America Latină, cu excepţia modelelor pentru Columbia)3 ROROMÂNĂ

• Imaginea ilustrată poate fi diferită de televizorul dvs.Conectaţi convertorul USB-serial/mufa de intrare RS-232C la un dispozitiv extern de control (cum ar fi un calculator sau un sistem de control A/V) pentru a controla funcţiile produsului din exterior.Notă: Tipul de port de control de pe televizor poate fi diferit de la o serie de modele la alta.
• Vă rugăm să reţineţi că nu toate modelele acceptă acest tip de conectivitate.
• Cablul nu este furnizat. Convertor USB-serial cu cablu USB Tip USB USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132

• Televizorul LG acceptă convertorul USB-serial PL2303 integrat (ID furnizor: 0x0557, ID produs: 0x2008), care nu este nici produs, nici furnizat de LG.
• Acesta poate fi achiziţionat de la magazinele de calculatoare care comercializează accesorii pentru profesioniştii în domeniul asistenţei IT. RS-232C cu cablu RS232C Tip DE9 (D-Sub 9 pini)
• Trebuie să achiziţionaţi cablul RS-232C (DE9, D-Sub 9 pini tip mamă-mamă) - RS-232C necesar pentru conexiunea dintre PC şi televizor, specificată în manual. USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC ) (TV) (PC ) SERVICE ONLYRS-232C IN(CONTROL & SERVICE)RS-232C IN(CONTROL & SERVICE)132132 Interfaţa de conectare poate fi diferită de televizorul dvs.4 ROROMÂNĂ SETAREA DISPOZITIVULUI EXTERN DE CONTROLTip de mufă pentru telefon
• Trebuie să achiziţionaţi cablul cu mufă pentru telefon şi mufă RS-232, necesar pentru conexiunea dintre PC şi televizor, specificată în manual.* Pentru alte modele, conectaţi la portul USB.* Interfaţa de conectare poate fi diferită de televizorul dvs. USB IN (TV) (PC ) (PC ) RS-232C IN(CONTROL & SERVICE) (TV) (TV) (PC

Calculator client Configuraţii RS-232C Configuraţie 3 fire (fără standard)

SAU RXD 3 2 TXDTXD 2 1 RXDGND 5 3 GNDD-Sub 9 TelefonRS-232C(Port serial)Set ID Pentru numărul de identificare al televizorului, consultați „Cartografierea datelor reale” de la pag.6

1. Apăsaţi SETĂRI pentru a accesa meniurile principale.

2. Apăsaţi pe butoanele de navigare pentru a derula până la (*General → Despre acest TV sau OPŢIUNI)

3. Apăsaţi pe butoanele de navigare pentru a derula până la Setare ID și apăsați pe OK.

4. Derulaţi la stânga sau la dreapta pentru a selecta un număr de identificare de aparat şi selectaţi

ÎNCHIDERE. Intervalul de ajustare este 1-99.5. Când aţi terminat, apăsaţi pe IEŞIRE. (În funcţie de model)5 ROROMÂNĂ

• Rată de transfer: 9600 bps (UART)

• Utilizaţi un cablu invers. Listă de referinţă pentru comenzi (În funcţie de model) COMMAND1 COMMAND2 Date (Hexazecimal) COMMAND1 COMMAND2 Date (Hexazecimal)

(Culoare) Temperatură x u 00 - 64

(Metodă ISM) (Numai pentru televizoarele cu plasmă) j p (pag.8)

Mute (Fără sonor) k e 00 - 01

(Culoare) k i 00 - 64 22. Key (Tastă) m c CODURI taste

pentru modele 3D) x t (pag.11)

automată (În funcţie de model) j u (pag.12)

14. Bass (Bas) k s 00 - 64

• Notă: În timpul redării sau înregistrării de conţinut media, nicio comandă, în afară de Alimentare (ka) şi Tastă (mc) nu va fi executată, acestea fiind tratate ca NG. Cu ajutorul cablului RS232C, televizorul poate comunica „comanda ka” în starea pornit sau oprit. Dar, prin cablul convertorului USB-serial, comanda funcţionează numai dacă televizorul este pornit.6

Protocolul de transmisie/recepţie Transmisie [Command1][Command2][ ][Set ID][ ][Data][Cr] [Command 1] : Prima comandă pentru a controla televizorul. (j, k, m sau x) [Command 2] : A doua comandă pentru a controla televizorul. [Set ID] : Puteţi regla [Set ID] pentru a alege numărul de ID de monitor dorit în meniul de opţiuni. Intervalul de ajustare al televizorului este cuprins între 1 şi 99. Dacă pentru [Set ID] se selectează valoarea „0”, fiecare televizor conectat poate fi controlat.

• [Set ID] este indicat în baza 10 (de la 1 la 99) în meniu şi în hexazecimal (de la 0x00 la 0x63) în protocolul de transmisie/recepţie. [DATA] : Pentru a transmite datele comenzii (hexazecimale). Transmite datele „FF” pentru a citi starea comenzii. [Cr] : Retur de car - Cod ASCII „0x0D” [ ] : Spaţiu – Cod ASCII „0x20” Confirmare OK [Command2][ ][Set ID][ ][OK][Data][x]

• Televizorul transmite semnalul ACK (confirmare) pe baza acestui format atunci când primeşte date normale. În acest moment, dacă datele sunt transmise în mod citire, acestea indică datele stării prezente. Dacă datele sunt transmise în mod scriere, datele sunt returnate la PC. Confirmarea erorilor [Command2][ ][Set ID][ ][NG][Data][x]

• Televizorul transmite semnalul ACK (confirmare) pe baza acestui format atunci când primeşte date anormale de la funcţii neviabile sau erori de comunicare. Date 00: Cod ilegal Cartografiere date reale (hexazecimal → zecimal)

• Când introduceţi [data] în hexazecimal, consultaţi următorul tabel de conversie.

• Comanda Reglare canal (ma) utilizează valoarea hexazecimală pe 2 octeţi ([data]) pentru a selecta numărul de canal. 00: Pasul 0 32: Pasul 50 (Set ID 50) FE: Pasul 254 01: Pasul 1 (Set ID 1) 33: Pasul 51 (Set ID 51) FF: Pasul 255

• Comenzile pot funcţiona diferit în funcţie de model şi de semnal.

• În mod similar, dacă alte funcţii transmit date „FF” bazate pe acest format, feedbackul de confirmare prezintă starea fiecărei funcţii.

02. Format imagine (Command: k c)

(Dimensiune imagine principală) ► Pentru reglarea formatului ecranului. (Format principal imagine) Puteţi regla de asemenea formatul ecranului utilizând Aspect Ratio (Format imagine) din meniul Q.MENU. sau meniul PICTURE. Transmission [k][c][ ][Set ID][ ][Data][Cr] Date 01: Ecran normal (4:3) 02 : Ecran lat (16:9) 04: Zoom 05: Zoom 2 (America Latină cu excepţia Columbiei) 06 : Setare după program/ Original 07 : 14:9 (Europa, Columbia, Orientul Mijlociu, Asia cu excepţia Coreei de Sud şi Japoniei) 09: * Numai scanare 0B: Lat complet (Europa, Columbia, Orientul Mijlociu, Asia cu excepţia Coreei de Sud şi Japoniei) 10 la 1F : Zoom Cinema de la 1 la 16 Ack [c][ ][Set ID][ ][OK/NG][Data][x]

• Cu ajutorul intrării PC, selectaţi formatul imaginii de pe ecran la 16:9 sau 4:3.

• În modul DTV/HDMI/Component (înaltă definiţie), este disponibil Just Scan (Numai scanare).

• Modul Full wide (Lat complet) poate funcţiona diferit în funcţie de model şi este compatibil total pentru DTV şi parţial pentru ATV şi AV.

03. Oprire sunet ecran (Command: k d)

► Pentru selectarea ascunderii/afişării ecranului. Transmission [k][d][ ][Set ID][ ][Data][Cr] Date 00 : Oprire sunet ecran dezactivată (Imagine pornită) Oprire sunet video dezactivată 01: Ascundere ecran pornită (Imagine oprită) 10: Oprire sunet video activată Ack [d][ ][Set ID][ ][OK/NG][Data][x]

• Numai în caz de activare a opririi sunetului video, televizorul va afişa On Screen Display(OSD) [(Afişaj pe ecran) (OSD)]. Însă, în cazul opririi sunetului ecranului, televizorul nu va afişa OSD.

04. Volume Mute (Fără sonor) (Command: k e)

► Pentru pornirea/oprirea sonorului. Puteţi accesa modul silenţios şi cu ajutorul butonului MUTE (FĂRĂ SONOR) de pe telecomandă. Transmission [k][e][ ][Set ID][ ][Data][Cr] Date 00 : Mod fără sonor pornit (Volum oprit) 01 : Mod fără sonor oprit (Volum pornit) Ack [e][ ][Set ID][ ][OK/NG][Data][x]

► Pentru reglarea volumului. Puteţi regla volumul şi cu ajutorul butoanelor de volum de pe telecomandă. Transmission [k][f][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 64 Ack [f][ ][ID aparat][ ][OK/NG][Date][x]

06. Contrast (Command: k g)

► Pentru a ajusta contrastul ecranului. Contrastul poate fi reglat şi din meniul PICTURE. Transmission [k][g][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 64 Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Luminozitate (Command: k h)

► Pentru a ajusta luminozitatea ecranului. Luminozitatea poate fi reglată şi din meniul PICTURE. Transmission [k][h][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 64 Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Culoare (Command: k i)

► Pentru a ajusta culoarea ecranului. Culoarea poate fi reglată şi din meniul PICTURE. Transmission [k][i][ ][Set ID][ ][Data][Cr]8

► Pentru a ajusta nuanţa ecranului. Nuanţa poate fi reglată şi din meniul PICTURE. Transmission [k][j][ ][Set ID][ ][Data][Cr] Date Roşu : 00 până la verde : 64 Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Claritate (Command: k k)

► Pentru a ajusta claritatea ecranului. Claritatea poate fi reglată şi din meniul PICTURE. Transmission [k][k][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 32 Ack [k][ ][Set ID][ ][OK/NG][Data][x]

► Pentru a bloca comenzile panoului frontal de pe monitor şi de pe telecomandă. Transmission [k][m][ ][Set ID][ ][Data][Cr] Data 00 : Blocare deactivată 01: Blocare activată Ack [m][ ][Set ID][ ][OK/NG][Data][x]

• Dacă nu utilizaţi telecomanda, utilizaţi acest mod. Atunci când alimentarea de la reţea este oprită şi pornită (deconectaţi şi conectaţi, după 20 - 30 secunde), blocarea controlului extern este eliberată.

• În modul de aşteptare (c.c. oprit de temporizatorul de oprire sau comanda „ka”, „mc”), şi dacă blocarea tastelor este pornită, televizorul nu va porni prin apăsarea pe IR şi tasta locală.

13. Înalte (Command: k r)

► Pentru ajustarea sunetelor înalte. Sunetele înalte pot fi reglate şi din meniul AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 64 Ack [r][ ][Set ID][ ][OK/NG][Data][x]

• (În funcţie de model)

• (În funcţie de model)

15. Balans (Command: k t)

► Pentru ajustarea balansului. Balansul poate fi reglat şi din meniul AUDIO. Transmission [k][t][ ][Set ID][ ][Data][Cr] Data Min : 00 până la Max : 64 Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Temperatură de culoare (Command: x u)

► Pentru reglarea temperaturii culorii. Temperatura culorii poate fi reglată şi din meniul PICTURE. Transmission [x][u][ ][ID aparat][ ][Date][Cr] Data Min : 00 până la Max : 64 Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. Metoda ISM (Command: j p) (Numai pentru

televizoarele cu plasmă) ► Pentru a controla metoda ISM. De asemenea, puteţi regla metoda ISM în meniul OPTION. Transmission [j][p][ ][Set ID][ ][Data][Cr] Data Min : 02: Orbiter 08: Normal 20: Ştergere culoare Ack [p][ ][Set ID][ ][OK/NG][Data][x]

Frecvenţă 4 3 2 1 0 Pas

19 (zecimală)9 ROROMÂNĂ

• Depinde de model şi poate fi ajustată când modul sunet este o valoare reglabilă prin EQ.

• Această comandă poate funcţiona diferit în funcţie de model şi de semnal.

• Pentru Europa, Orientul Mijlociu, Columbia, Asia, cu excepţia modelelor pentru Coreea de Sud şi Japonia ► Selectaţi canalul conform următorului număr fizic. Transmission [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]

1. Reglaţi la canalul analogic antenă (PAL) 10.

Set ID = Toate = 00 Date 00 şi 01 = Datele canal sunt 10 = 00 0a Date 02 = Televiziune analogică terestră = 00 Rezultat = ma 00 00 0a 00

2. Reglaţi la Canalul 01 digital antenă (DVB-T).

Set ID = Toate = 00 Date 00 şi 01 = Datele canal sunt 1 = 00 01 Date 02 = Televiziune digitală terestră = 10 Rezultat = ma 00 00 01 10

• Pentru Coreea de Sud, America Latină/de Nord, cu excepţia modelului pentru Columbia ► Pentru a regla canalul la următoarele numere fizice/principale/secundare. Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr] Canalele digitale au un număr de canal fizic, principal şi secundar. Numărul fizic este numărul propriu-zis al canalului digital, numărul principal este numărul cu care ar trebui cartografiat canalul, iar cel secundar este subcanalul. Deoarece tunerul ATSC cartografiază automat canalul la numărul principal/ secundar, numărul fizic nu este necesar la trimiterea unei comenzi în modul Digital.

• Analogic antenă/Cablu Date 00 : Număr fizic canal - Antenă (ATV) : 02~45 (Zecimal: 2 ~ 69) - Cablu (CATV) : 01, 0E~7D (Zecimal: 1, 14~125) [Date 01 ~ 04]: Număr canal principal/secundar Date 01 & 02: xx (Indiferent) Date 03 & 04: xx (Indiferent) Date 05: Sursă de intrare (Analogică) - 00 : Televiziune terestră (ATV) - 01 : Televiziune prin cablu (CATV)

• Digital antenă/Cablu Date 00 : xx (Indiferent) [Data 01][Data 02]: Număr canal principal Date 01 : Date canal octet superior Date 02 : Date canal octet inferior - 00 01 ~ 27 0F (Zecimală: 1 ~ 9999) [Data 03][Data 04]: Număr canal secundar Date 03 : Date canal octet superior Date 04 : Date canal octet inferior Date 05 : Sursă de intrare (Digitală) - 02 : Televiziune terestră (DTV) – Utilizaţi numărul fizic de canal - 06 : Televiziune terestră (CADTV) – Utilizaţi10

Numărul fizic de canal - 22 : Televiziune terestră (DTV) – Nu utilizaţi Numărul fizic de canal - 26 : Televiziune terestră (CADTV) - Nu utilizaţi Numărul fizic de canal - 46 : Televiziune prin cablu (CADTV) – Utilizați exclusiv numărul de canal principal (Canal cu o parte) Doi octeţi sunt disponibili pentru fiecare număr de canal principal şi secundar, dar de obicei octetul inferior este utilizat singur (octetul superior este 0).

• Exemple de comandă reglaj:

1. Reglaţi la canalul 35 al cablului analogic (NTSC).

Set ID = Toate = 00 Date 00 = Datele canal sunt 35 = 23 Date 01 şi 02 = niciunul principal = 00 00 Date 03 şi 04 = niciunul secundar = 00 00 Date 05 = Televiziune analogică prin cablu = 01 Total = ma 00 23 00 00 00 00 01

2. Reglaţi la canalul 30-3 digital antenă (ATSC).

Set ID = Toate = 00 Date 00 = Nu se cunoaşte numărul fizic = 00 Date 01 şi 02 = Numărul principal este 30 = 00 1E Date 03 şi 04 = Numărul secundar este 3 = 00 03 Date 05 = Televiziune digitală terestră = 22 Total = ma 00 00 00 1E 00 03 22 Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

• Pentru modelul din Japonia ► Pentru a regla canalul la următoarele numere fizice/ principale/secundare. Transmission [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Reglaţi la canalul 17-1 digital antenă (ISDB-T)

Set ID = Toate = 00 Date 00 = Nu se cunoaşte numărul fizic = 00 Date 01 şi 02 = Numărul principal este 17 = 00 11 Date 03 şi 04 = Numărul mic/secundar este 1 = 00 01 Date 05 = Televiziune digitală terestră = 02 Total = ma 00 00 00 11 00 01 02

2. Reglaţi la canalul 30 BS (ISDB-BS).

Set ID = Toate = 00 Date 00 = Nu se cunoaşte numărul fizic = 00 Date 01 şi 02 = Numărul principal este 30 = 00 1E Date 03 şi 04 = indiferent = 00 00 Data 05 = Digital BS TV = 07 Total = ma 00 00 00 1E 00 00 07

• Această caracteristică variază în funcţie de model. Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

• Setaţi starea canalului salvat la ştergere (ATSC, ISDB)/omitere(DVB) sau adăugare.

22. Tastă (Command: m c)

• Această funcţie depinde de model şi de semnal.

25. 3D(Command: x t) (numai modele 3D)

(în funcţie de model) ► Pentru a modifica modul 3D pentru televizor. Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]

• (În funcţie de model) Date Structură [Date 00] 00 : 3D Pornit 01 : 3D Oprit 02 : 3D - 2D 03 : 2D - 3D [Date 01] 00 : Sus şi jos 01 : Alăturat 02 : Tablă de şah 03 : Secvenţial cu cadru 04 : Intercalare coloane 05 : Intercalare rânduri [Date 02] 00 : De la dreapta la stânga 01 : De la stânga la dreapta [Date 03] Efect 3D (Adâncime 3D): Min : 00 - Max : 14 (*transmisie prin cod hexazecimal)

• Funcţiile [Date 02], [Date 03] depind de model şi semnal.

• Dacă [Data 00] este 00 (3D pornit), [Data 03] nu are nicio semnificaţie.

• Dacă [Data 00] este 01 (3D oprit) sau 02 (3D - 2D), [Data 01], [Data 02] și [Data 03] nu au nicio semnificaţie.

• Dacă [Data 00] este 03(2D - 3D), [Data 01] şi [Data 02] nu au nicio semnificaţie.

• Dacă [Data 00] este 00 (3D Pornit) sau 03 (2D - 3D), [Data 03] funcţionează când 3D Mode (Genre) [Modul 3D (Gen)] este numai la manual.

• Este posibil ca nicio opţiune a modelului 3D ([Date 01]) să nu fie disponibilă în funcţie de semnalul de transmisie/video. [Data 00] [Data 01] [Data 02] [Data 03] 00 O O O 01 X X X 02 X X X 03 X O O X: indiferent Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command: x v) (numai modele 3D)

(în funcţie de model) ► Pentru a modifica opţiunea 3D pentru televizor. Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Date 01][Cr] [Date 00] opţiune 3D 00 : Corecţie imagine 3D 01 : Adâncime 3D (modul 3D Mode este exclusiv manual) 02 : Punct de vizualizare 3D 06 : Corectare culoare 3D 07 : Zoom Sunet 3D 08 : Vizualizare normală a imaginii 09 : Mod 3D (Gen) [Date 01] Are propria gamă pentru fiecare opţiune 3D stabilită conform [Date 00].

1) Atunci când [Date 00] este 00

00 : De la dreapta la stânga 01 : De la stânga la dreapta

2) Atunci când [Date 00] este 01, 02

Date Min: 0 - Max: 14 (*transmisie prin cod hexazecimal) Intervalul de valori de date (0 - 20) converteşte automat intervalul punctelor de vizualizare (-10 - +10) (în funcţie de model)

• Această opţiune funcţionează când 3D Mode (Genre) (Modul 3D (Gen)) este numai la manual.

3) Atunci când [Date 00] este 06, 07

00 : Oprit 01 : Pornit

4) Atunci când [Data 00] este 08

00 : Reveniţi la videoclipurile 3D de la videoclipurile 3D convertite la 2D 01 : Transformaţi videoclipul 3D în videoclip 2D, cu excepţia videoclipurilor 2D convertite la 3D

• Dacă nu este îndeplinită condiţia de conversie, comanda este tratată ca NG.

5) Atunci când [Date 00] este 09

27. Configurare automată (Command: j u)

(În funcţie de model) ► Pentru reglarea automată a poziţiei imaginii şi minimizarea tremurului imaginii. Funcţionează doar în modul RGB (PC). Transmission [j][u][ ][Set ID][ ][Data][Cr] Date 01 : Executare configurare automată Ack [u][ ][Set ID][ ][OK/NG][Data][x]
