MANUAL DE UTILIZARE 1007 AR SKIL

• Această sculă este concepută pentru găuriri în lemn, metal, ceramică şi mase plastice; sculele cu control electronic de viteza şi rotaţie reversibilă sunt de asemenea adecvate pentru înşurubare şi letare

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni

a) Fiţi vigilenţi, ţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aaţi sub inuenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi xe. O cheie reglabilă sau xă, aată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot prinse de piesele aate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ; SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specicat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce ELEMENTELE SCULEI

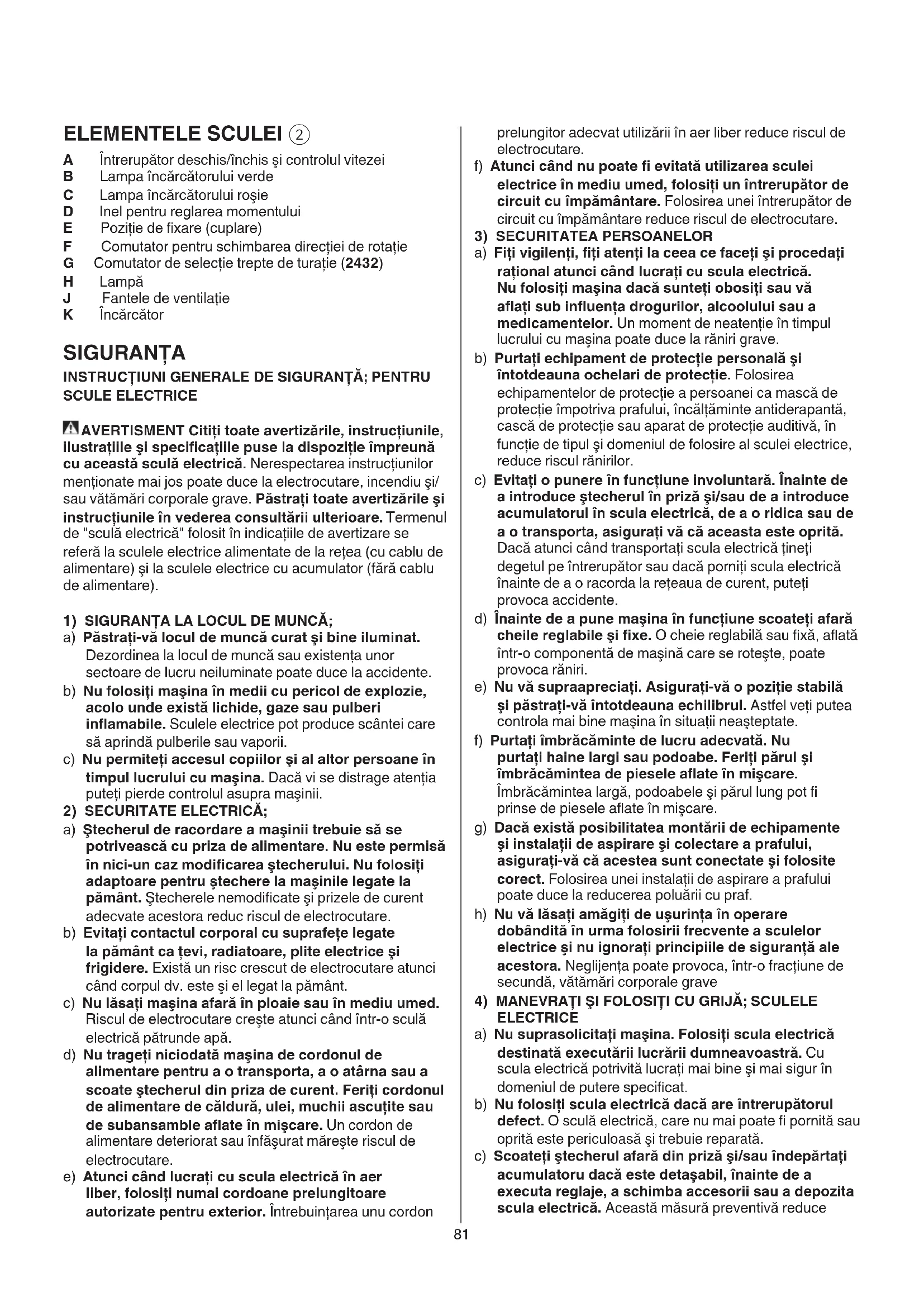

A Întrerupător deschis/închis şi controlul vitezei B Lampa încărcătorului verde C Lampa încărcătorului roşie D Inel pentru reglarea momentului E Poziţie de xare (cuplare) F Comutator pentru schimbarea direcţiei de rotaţie G Comutator de selecţie trepte de turaţie (2432) H Lampă J Fantele de ventilaţie K Încărcător SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ; PENTRU

SCULE ELECTRICE AVERTISMENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specicaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/ sau vătămări corporale grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

1) SIGURANŢA LA LOCUL DE MUNCĂ;

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ;

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modicarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodicate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon82 f) Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la foc sau temperaturi de peste 130°C poate duce la explozii. g) Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specicat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specicat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu.

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calicat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii. b) Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. INSTRUCŢIUNI DE SIGURANŢĂ; PENTRU MAŞINA DE

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Anumite tipuri de praf sunt clasicate ca ind cancerigene (cum ar praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a cancerigen)

• Asiguraţi-vă că comutator F

este în poziţia din mijloc (poziţia de blocaj) înainte de a executa reglaje ale sculei electrice sau de a înlocui accesoriile precum şi în cazul de transport sau depozitare a sculei electrice ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Vericaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identicare a încărcătorului

• Securizaţi piesa de lucru (o piesă de lucru xată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.

a) Folosiţi pentru încărcarea acumulatorilor numai încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor acumulatori există pericol de incendiu. b) Folosiţi la sculele electrice numai acumulatorii prevăzuţi în acest scop. Întrebuinţarea altor acumulatori decât cei specicaţi poate duce la răniri şi pericol de incendii. c) Feriţi acumulatorii nefolosiţi de contactul cu agrafe de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot produce o punte metalică între contactele acumulatorului. Un scurtcircuit între polii de contact ai acumulatorului poate avea drept consecinţă arsuri sau incendii. d) Ca urmare a folosirii necorespunzătoare, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de contact accidental, clătiţi cu apă. Dacă lichidul vă intră în ochi, pe lângă măsurile aminite consultaţi şi un medic. Lichidul care se scurge din acumulator poate provoca iritarea pielii sau arsuri. e) Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modicat. Acumulatorii deterioraţi sau modicaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.83

• Nu dezasamblaţi încărcătorul sau bateria

• Nu încercaţi să reîncarcaţi bateriile de unică folosinţă utilizând încărcătorul

• Temperatură ambiantă admisă (instrument/încărcător/ acumulator): - în timpul încărcării 0...+45°C - în timpul funcţionării –20...+50°C - în timpul depozitării –20...+50°C

Citiţi manual de instrucţiuni înainte de utilizare

Folosiţi încărcătorul numai în interior

Izolaţie dublă (nu este necesar r de împământare)

Bateriile vor exploda când sunt aruncate în foc, deci nu ardeţi bateriile sub niciun motiv

Păstraţi instrumentul/încărcătorul/bateria la temperaturi cuprinse între 50°C şi 0°C

Nu aruncaţi sculele electrice și bateriile direct la pubelele de gunoi UTILIZAREA

• Întrerupător combinat pentru conectare/ deconectare şi dirijarea vitezei A

Dirijaţi viteza de la 0 la maximum prin apăsare mai puternică sau mai slabă a butonului de pornire

! scoateţi bateria din sculă - conectaţi încărcătorul la sursa de alimentare conform ilustraţiei

- lampa verde B se va aprinde indicând că încărcătorul este gata de funcţionare

- introduceţi bateria în încărcător aşa cum se arată în imagine

- lampa roşie C se va aprinde indicând că bateria se încarcă

- după aproximativ o 3 ore (2610Z08491) / 5 ore (2610Z08492) bateria este complet încărcată iar lampa verde B se aprinde

! scoateţi bateria din încărcător după încărcare, acest lucru va mări termenul de funcţionare a bateriei IMPORTANT: - dacă lampa roşie C nu se aprinde după introducerea bateriei, aceasta înseamnă că bateria este prea rece sau prea încinsă (încărcătorul încarcă doar baterii a căror temperatură este cuprinsă între 0° C şi 45° C) - bateria cu ioni de litiu poate încărcată în orice moment (întreruperea procedurii de încărcare nu va cauza deteriorarea bateriei) - nu este obligatoriu ca bateria cu ioni de litiu să e descărcată înainte de încărcare (nu există "efectul de memorare" de la bateriile cu nichel-cadmiu) - în timpul încărcării, încărcătorul şi bateria pot să se încălzească; aceast lucru este normal şi nu indică apariţia vreunei probleme - înainte de introducerea bateriei în încărcător, asiguraţi- vă că suprafaţa exterioară a bateriei este curată şi uscată - nu scoateţi bateria din instrument în timpul funcţionării acestuia - dacă nu veţi utiliza instrumentul o perioadă mai îndelungată se recomandă să deconectaţi încărcătorul de la sursa de energie poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

ÎN TIMPUL FUNCŢIONĂRII

• Apucaţi scula electrică de suprafeţele de prindere izolate atunci când executaţi operaţii în cursul cărora accesoriul sau şurubul poate atinge re electrice ascunse (contactul un cablu aat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare)

• În cazul unor defecţiuni electrice sau mecanice, imediat deconectaţi instrumentul sau scoateţi încărcătorul de la sursa de energie

ÎNCĂRCAREA/BATERIILOR

• Acest încărcător poate folosit de către copiii mai mari de 8 ani şi de către persoane cu capacităţi zice, senzoriale sau intelectuale limitate sau lipsite de experienţă şi cunoştinţe, numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a încărcătorului şi înţeleg pericolele pe care aceasta le implică (în caz contrar există pericol de manevrare greşită şi răniri)

• Supravegheaţi copiii (astfel veţi siguri că aceştia nu se joacă cu încărcătorul)

• Copiii nu au voie să cureţe şi să întreţină încărcătorul fără a supravegheaţi

• Utilizaţi numai încărcătorul SKIL 2610Z08491 sau 2610Z08492 şi acumulatorul SKIL 2610Z08490 cu acest instrument

• Încărcaţi bateriile numai cu ajutorul încărcătorului furnizat împreună cu instrumentul

• Nu atingeţi rele de contact al încărcătorului

• Nu expuneţi la ploaie instrumentul/încărcătorul/bateria

• Nu încărcaţi bateria în locuri umede sau ude

• Nu folosiţi încărcătorul dacă acesta deteriorat, adresaţi- vă la una din Staţiile de Deservire SKIL – reprezentantul ocial înregistrat – pentru vericările de rigoare

• Nu folosiţi încărcătorul dacă cablu sau şa sînt deteriorate, adresaţi-vă la una din Staţiile de Deservire SKIL – reprezentantul ocial înregistrat – pentru vericările de rigoare

• Nu folosiţi bateria dacă aceasta este avariată; ea trebuie înlocuită imediat84

• Atunci când doriţi să suciţi un şurub la marginea, colţul, capătul lemnului, se recomandă să faceţi o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

• Pentru o utilizare optimală a instrumentului este necesară exercitarea unei presiuni constante asupra şurubului, în special la schimbare

• În cazul înşurubării într-un lemn tare se recomandă efectuarea în prealabil a unei găuri

• Găurire aşchiată în lemn

• Găurire în ziduri fara praf

• Găurire în tigle fara a aluneca

• Această sculă nu este destinată utilizării profesionale

• Păstraţi instrumentul şi încărcătorul curat - curăţaţi cu alcool sau curăţător de contacte contactele de încărcare al încărcătorului ! deconectaţi încărcătorul de la sursa de energie înainte de curăţire

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula/încărcătorul are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula sau încărcătorul în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasca la www.skil.com) - în cazul unui încărcător defect, trimiteţi atât încărcătorul, cât şi bateria la distribuitorul sau la centrul de service SKIL MEDIUL

• Nu aruncaţi sculele electrice, bateriile, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul

vă va reaminti acest lucru ! înainte aruncare protejaţi terminalele bateriei cu lentă protectoare pentru a preîntâmpina scurtcircuitul

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de <70 dB(A) (abaterea standard: 3 dB) iar nivelul vibraţiilor < 2,5 m/s² (suma vectiorială a trei direcţii; incertitudine K = 1,5 m/s²)

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnicativ nivelul de expunere - maşina este oprită automat în momentul în care bateria cu ioni de litiu este complet descărcată - o perioadă de lucru semnicativ redusă după încărcare indică faptul că bateria s-a uzat şi trebuie înlocuită

• Schimbarea direcţiei de rotaţie

- dacă pârghia nu se aşa în poziţia corectă stânga/ dreapta, întrerupător A

nu va putea acţionat ! schimbaţi direcţia de rotaţie abia atunci când aparatul este complet oprit

! nu folosiţi biţi cu coadă deteriorată

• Reglajul cuplului (VariTorque)

- ale ambreajului randamentul cuplurilor de torsiune va spori în cazul în care inelul ambreajului D este sucit de la poziţia 1 la 17, poziţia E va bloca ambreajul pentru a permite găurirea unor porţiuni mai dicile - în cazul în care aţi nimerit peste un şurub, încercaţi pentru început poziţia 1 al VariTorque şi apăsaţi până când veţi obţine adâncimea necesară

• Selecţie mecanică a treptelor de turaţie

(2432) - setaţi comutatorul G la viteza dorită ! acţionaţi comutatorul de selecţie a treptelor de turaţie în timp ce scula funcţionează lent LOW - viteză scăzută - moment de rotaţie mare - pentru ghidarea şuruburilor şi pentru găuriri de diametre mari - pentru realizarea de lete HIGH - viteză ridicată - moment de rotaţie scăzut - pentru găuriri de diametre mai mici

• Protecţia bateriei Opreşte instrumentul sau previne pornirea a instrumentul, atunci când - sarcina este prea mare - temperatura bateriei nu se încadrează în intervalul de temperaturi de operare admisibile, cuprins între -20 şi +50°C - bateria cu ioni de litiu este aproape descărcată (pentru protecţie împotriva descărcării complete) ! nu continuaţi să apăsaţi comutatorul pornit/oprit după oprirea automată a maşinii; în caz contrar, bateria poate deteriorată

Lampa H se aprinde automat dacă se acţionează întrerupătorul A

• Mânuirea şi dirijarea sculei

! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - menţineţi fantele de ventilaţie J

neacoperite - nu exercitaţi prea multă presiune asupra aparatului; lăsaţi aparatul să funcţioneze

! folosiţi numai biţi ascutite
