BRUKSANVISNING 1007 AR SKIL

• Dette verktøyet er beregnet til boring i tre, metall, keramikk og kunststo; verktøj med elektronisk turtallsregulering og høyre-/ venstregang er også egnet til skruing og gjengeskjæring

• Dette verktøyet er ikke beregnet på profesjonell bruk

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder ngeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som benner seg i en roterende maskindel, kan føre til skader. e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV

ELEKTROVERKTØY a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte eektområdet. b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler VERKTØYELEMENTER

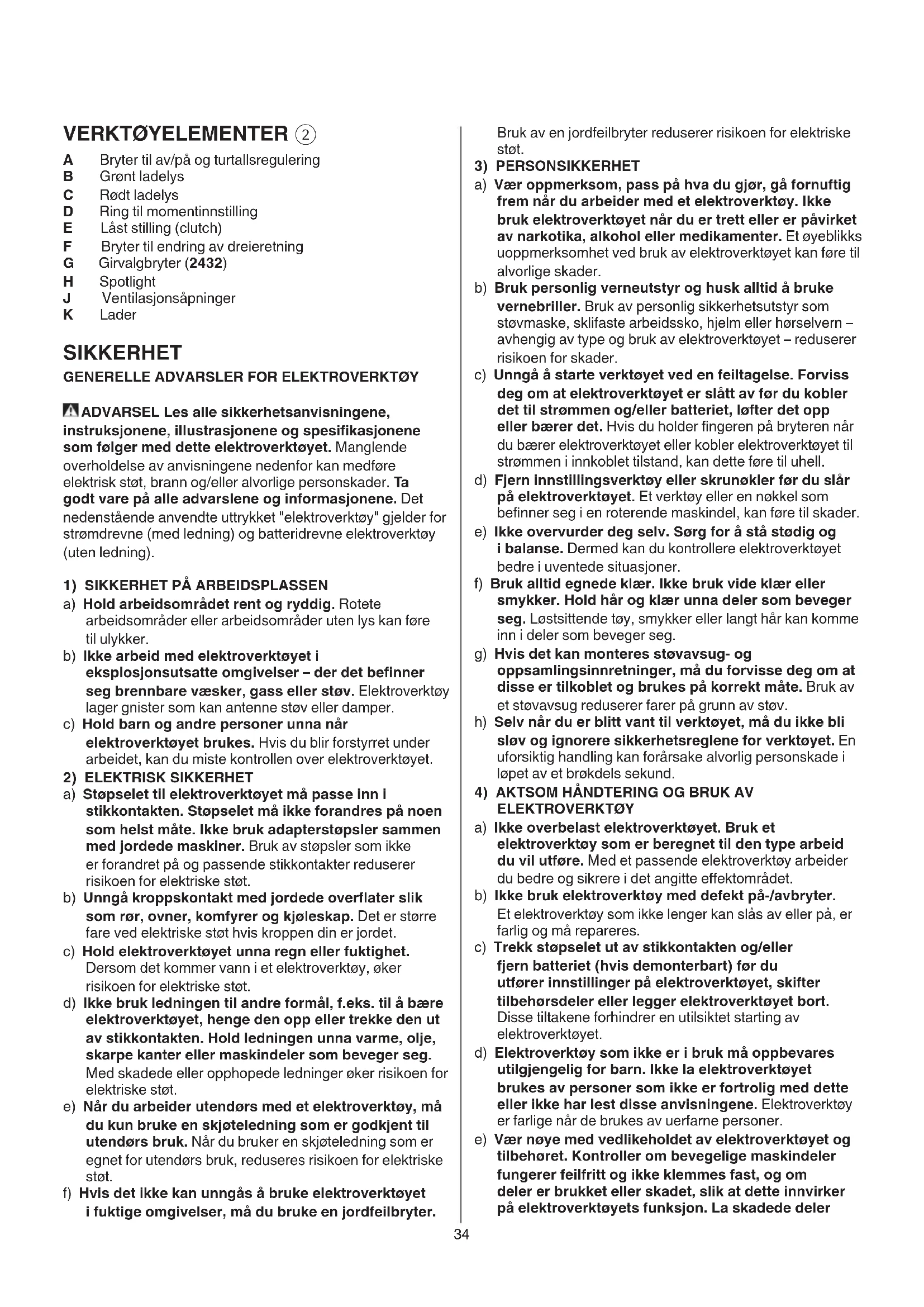

A Bryter til av/på og turtallsregulering B Grønt ladelys C Rødt ladelys D Ring til momentinnstilling E Låst stilling (clutch) F Bryter til endring av dreieretning G Girvalgbryter (2432) H Spotlight J Ventilasjonsåpninger K Lader SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTØY

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det benner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter.35 støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de materialer du ønsker å arbeide med

er i midterste (låst) posisjon før du utfører innstillniger på verktøyet eller skifter tilbehørsdeler eller bærer eller legger verktøyet bort TILBEHØR

• SKIL kan kun garantere et feilfritt verktøy dersom original- tilbehør brukes

• Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

• Sjekk alltid at tilført spenningen er den samme som oppgitt på laderens merkeplate

• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)

• I tilfelle noe elektrisk eller mekanisk unormalt, slå øyeblikkelig av bryteren eller ta ut laderen fra stikkontakten LADING/BATTERIENE

• Denne laderen kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av laderen, og forstår farene som er forbundet med bruken (ellers er det fare for feilbetjening og personskader) repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. h) Hold håndtak og gripeater tørre, rene og uten olje eller fett. Glatte håndtak og gripeater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger. e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modisert. Ødelagte eller modiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon. g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesiserte temperaturområdet, kan skade batteriet og øke brannfaren.

a) Maskinen din skal alltid kun repareres av kvalisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet. b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/ eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med36 - lithium-ion batteri behøver ikke å være utladet før de lades opp (ingen "minneeekt" slik som i nikkel-kadium batterier) - under lading kan laderen og batteriet være varm å berøre; dette er vanlig og indikerer ikke et problem - se til at overaten på batteriet er ren og tørr før det settes i laderen - ta ikke ut batteriet mens verktøyet er i gang - dersom verktøyet ikke har vært benyttet på lang tid er det best å trekke laderen ut av stikkontakten - når lithium-ion batteriet er tomt, slås verktøyet av automatisk - en betydelig redusert arbeidsperiode etter lading tyder på at batteriet er slitt ut og bør byttes ut

• Endring av dreieretning

- hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren A

! endre bare dreieretning når verktøyet er helt stillestående

! bruk aldri bit med skadet tange

- kraft vil øke dersom clutch-ringen D føres fra 1-17; posisjon E vil låse clutchen for å tillate boring eller skruing med tung belastning - ved skruing, prøv først med VariTorque stilling 1 og øk inntil den ønskede dybde er nådd

(2432) - sett bryteren G på ønsket turtall ! bruk girvalgbryteren når verktøyet går sakte LOW - lav turtall - høy vridningsmoment - for skrutrekking og boring av stor diameter - for gjenging HIGH - høy turtall - liten vridningsmoment - for boring av liten diameter

• Batterivern Slår av verktøyet eller hindrer at verktøyet slås på, når - belastningen er for høy - batteriets temperatur ikke er innenfor tillatt driftstemperaturområde på -20 til 50°C - lithium-ion batteriet er nesten utladet (til vern mot dype utladninger) ! ikke fortsett å skru verktøyet av og på etter at det er slått av automatisk; dette kan skade batteriet

Spotlight H tennes automatisk når bryteren A

• Grep og styring av verktøyet

! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r) - hold ventilasjonsåpningen J

utildekket - ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg BRUKER TIPS

• Barn må være under oppsyn (slik kan du sørge for at barn ikke leker med laderen)

• Barn må ikke rengjøre og vedlikeholde laderen uten oppsyn

• Forsøk ikke å lade opp batterier, som ikke er oppladbare, med laderen

Les instruksjonsboken før bruk

Laderen skal kun brukes innendørs

Reguler den trinnløse hastighet fra 0 til maksimun ved å trykke mere eller mindre på bryteren

! fjern batteriet fra verktøyet - kople laderen med en stikkontakt som vist

- sett batteriet i laderen som vist

- rødt lys C slås på, og indikerer at batteriet blir ladet

! ta ut batteriet fra laderen etter ladetiden er ute; slik forlenges levetid av batteriet VIKTIG: - dersom rødt lys C ikke slår på etter at man har satt batteriet i laderen, kan dette bety at batteriet er for kaldt eller varmt (laderen lader kun batteriet ved temperaturer mellom 0°C og 45°C) - lithium-ion batteriet kan lades til enhver tid (når ladingen avbrytes, skades batteriet ikke)37 ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din Akkuruuvinväännin/ 1007/2430/2432 -porakone ESITTELY

• Ved skruing ute ved materialkanten er det en fordel å forbore for a ongå at materialet sprekker

• For at du skal ha full nytte av verktøyet er det nødvendig med et svakt press mot skruen, spesielt ved utskruing

• Som skrutrekker ved anvendelse i hardt tre anbefaler vi å bore et styrehull først

• Støvfri boring i vegger

• Boring i iser uten skli

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Hold verktøyet og laderen ren - rengjør kontakten i laderen med alkohol eller kontact rens ! ta ut laderen fra stikkontakten før rengjøring

• Hvis elektroverktøyet/laderen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy - send verktøyet eller laderen i montert tilstand med kjøpsbevis til leverandøren eller nærmeste SKIL serviceverksted (adresser liksom service diagram av verktøyet nner du på www.skil.com) - dersom laderen er defekt send både laderen og batteriet til leverandøren eller til SKIL sin serviceverksted MILJØ

• Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land) - i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg - symbolet

er påtrykt som en påminnelse når utskiftning er nødvendig ! før batteriene kastes, tape polene mede tykk tape for å unngå kortslutning

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet <70 dB(A) (standard deviasjon: 3 dB) og vibrasjonsnivået < 2,5 m/s² (vektorsum fra tre retninger; usikkerhet K = 1,5 m/s²)
