MANUAL DE UTILIZARE CWB 7600 X BEKO

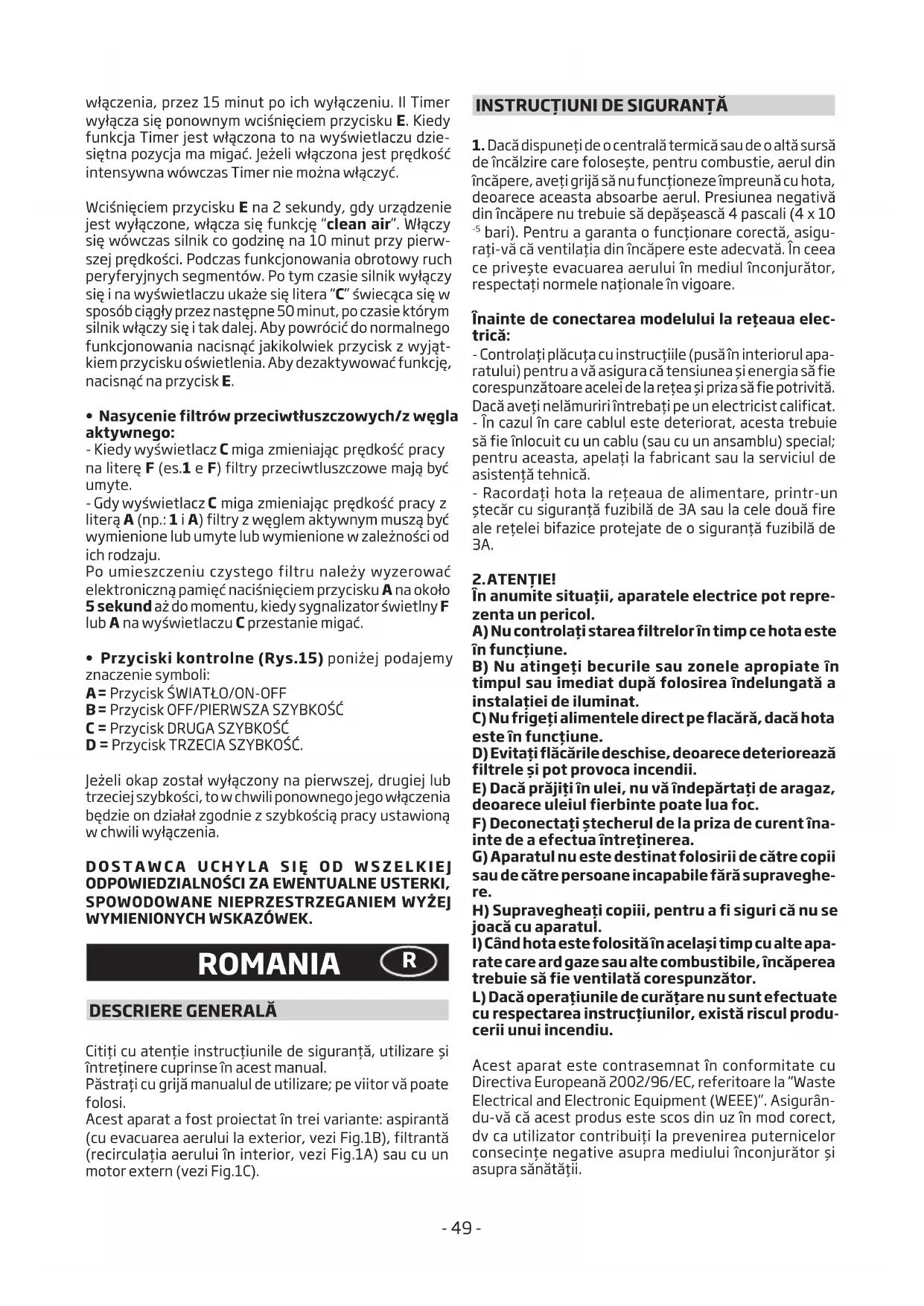

DESCRIERE GENERALĂ Citiţi cu atenţie instrucţiunile de siguranţă, utilizare şi întreţinere cuprinse în acest manual. Păstraţi cu grijă manualul de utilizare; pe viitor vă poate folosi. Acest aparat a fost proiectat în trei variante: aspirantă (cu evacuarea aerului la exterior, vezi Fig.1B), filtrantă (recirculaţia aerului în interior, vezi Fig.1A) sau cu un motor extern (vezi Fig.1C).

INSTRUCŢIUNI DE SIGURANŢĂ

1. Dacă dispuneţi de o centrală termică sau de o altă sursă

de încălzire care foloseşte, pentru combustie, aerul din încăpere, aveţi grijă să nu funcţioneze împreună cu hota, deoarece aceasta absoarbe aerul. Presiunea negativă din încăpere nu trebuie să depăşească 4 pascali (4 x 10

bari). Pentru a garanta o funcţionare corectă, asigu- raţi-vă că ventilaţia din încăpere este adecvată. În ceea ce priveşte evacuarea aerului în mediul înconjurător, respectaţi normele naţionale în vigoare. Înainte de conectarea modelului la reţeaua elec- trică: - Controlaţi plăcuţa cu instrucţiile (pusă în interiorul apa- ratului) pentru a vă asigura că tensiunea şi energia să fie corespunzătoare acelei de la reţea şi priza să fie potrivită. Dacă aveţi nelămuriri întrebaţi pe un electricist calificat. - În cazul în care cablul este deteriorat, acesta trebuie să fie înlocuit cu un cablu (sau cu un ansamblu) special; pentru aceasta, apelaţi la fabricant sau la serviciul de asistenţă tehnică. - Racordaţi hota la reţeaua de alimentare, printr-un ştecăr cu siguranţă fuzibilă de 3A sau la cele două fire ale reţelei bifazice protejate de o siguranţă fuzibilă de 3A.

În anumite situaţii, aparatele electrice pot repre- zenta un pericol. A) Nu controlaţi starea filtrelor în timp ce hota este în funcţiune. B) Nu atingeţi becurile sau zonele apropiate în timpul sau imediat după folosirea îndelungată a instalaţiei de iluminat. C) Nu frigeţi alimentele direct pe flacără, dacă hota este în funcţiune. D) Evitaţi flăcările deschise, deoarece deteriorează filtrele şi pot provoca incendii. E) Dacă prăjiţi în ulei, nu vă îndepărtaţi de aragaz, deoarece uleiul fierbinte poate lua foc. F) Deconectaţi ştecherul de la priza de curent îna- inte de a efectua întreţinerea. G) Aparatul nu este destinat folosirii de către copii sau de către persoane incapabile fără supraveghe- re. H) Supravegheaţi copiii, pentru a fi siguri că nu se joacă cu aparatul.

I) Când hota este folosită în acelaşi timp cu alte apa-

rate care ard gaze sau alte combustibile, încăperea trebuie să fie ventilată corespunzător. L) Dacă operaţiunile de curăţare nu sunt efectuate curespectareainstrucţiunilor,existărisculprodu- cerii unui incendiu. Acest aparat este contrasemnat în conformitate cu Directiva Europeană 2002/96/EC, referitoare la “Waste Electrical and Electronic Equipment (WEEE)”. Asigurân- du-vă că acest produs este scos din uz în mod corect, dv ca utilizator contribuiţi la prevenirea puternicelor consecinţe negative asupra mediului înconjurător şi asupra sănătăţii.- 50 - Simbolul aplicat pe produs sau pe documentaţia de însoţire a acestuia vă arată că aparatul trebuie să fie tratat separat de deșeurile casnice; în acest scop el va trebui să fie încredinţat unui centru de colectare adecvat, destinat reciclării aparatelor electrice și elec- tronice. Scoaterea din uz a acestor produse este deci supusă normelor locale în materie de tratare a deșeurilor. Pentru informaţii ulterioare cu privire la tratarea, recu- perarea sau reciclarea acestui produs, apelaţi la biroul local competent, la serviciul de colectare a deșeurilor casnice sau la magazinul de unde aţi achiziţionat apara- tul.

INSTRUCŢIUNI DE MONTAJ

• Toateoperaţiiledemontajşiconectareelectrică trebuie să fie efectuate de personal specializat.

• Utilizaţimănuşideprotecţieînaintedeaîncepe operaţiunile de montare.

• Conexiuneaelectrică: Notă! Controlaţi plăcuţa de date pusă în interiorul aparatului: - Dacă pe plăcuţă apare simbolul

înseamnă că aparatul nu trebuie legat la pămînt, executaţi deci instrucţiunile privind clasa de izolaţie II. - Dacă pe plăcuţă nu apare simbolul executaţi instruc- ţiunile privind clasa de izolaţie I. Clasa de izolaţie II Hota intră în clasa de construcţie II; de aceea, nu este necesar să o conectaţi la împământare. Ștecărul trebuie să fie ușor accesibil după instalarea aparatului. În cazul în care aparatul este prevăzut cu cablu fără ște- căr, pentru a-l conecta la reţeaua electrică este necesară interpunerea între aparat și reţea a unui întrerupător omnipolar cu deschiderea minimă între contacte de 3 mm, dimensionat la sarcină și conform normelor în vigoare. Conectarea la reţeaua electrică trebuie să respecte următoarele indicaţii: MARO = L fază ALBASTRU = N nul. Clasa de izolaţie I Acest aparat intra în clasa de constructie I; de aceea, nu este necesar sa îl conectati la împamântare. Conectarea la reteaua electrica trebuie sa respecte urmatoarele indicatii: MARO = L faza BLEUMARIN = N neutru GALBEN/VERZUI = împamântare. Cablul de nul trebuie sa fie conectat la borna cu simbolul N în timp ce cel GALBEN/VERZUI, trebuie sa fie conectat la borna de lânga simbolul de împamântare (masa) . La efectuarea legaturilor electrice, asigurati-va ca priza de curent este dotata cu firul de împamântare. Dupa montarea hotei de aspirare, asigurati-va ca priza este usor accesibila. Daca veti efectua conectarea direct la reteaua electrica, este necesar sa echipati cablul cu un întrerupator omnipolar cu deschiderea contactelor de 3 milimetri, capabil sa suporte sarcina electrica indicata, conform normelor în vigoare.

• Distanţa minimă între suprafaţa, suportului vaselor de gătit de pe aragaz și partea cea mai joasă a hotei de la bucătărie, trebuie să fie de cel puţin 65 cm. Dacă veţi folosi un tub de evacuare compus din două segmente, segmentul superior trebuie să fie în exteriorul segmen- tului inferior. Nu conectaţi tubul de evacuare a aburilor la o conductă de aer cald sau care servește și la evacuarea aburilor care provin de la alte instalaţii de încălzire, mai ales dacă alimentarea acestora nu este electrică. Înainte de a începe montajul, îndepărtaţi filtrul/filtrele (vezi Fig.7A), pentru a mânui mai ușor hota. - În caz că aparatul este montat în versiune aspirantă predispuneţi gaura de evacuare al aerului.

• Se recomandă folosirea unui tub de evacuare a aerului care să aibă acelaşi diametru ca şi gura de eva- cuare a aerului. Utilizarea unei reducţii poate diminua performanţele aparatului şi mări nivelul de zgomot”.

• Fixarealaperete: - Executaţi găurile A respectând cotele indicate (vezi Fig.2). - Fixaţi hota la perete şi aliniaţi-o orizontal cu celelalte corpuri suspendate. - Când aţi reglat înălţimea, fixaţi hota definitiv, cu ajutorul celor două şuruburi A (vezi Fig.5). În funcţie de tipul peretelui (de ex. beton armat, ghip- scarton) folosiţi şuruburile sau diblurile cu expansiune adecvate. Dacă hota a fost livrată cu şuruburile sau diblurile respective, controlaţi dacă acestea se potrivesc, într-adevăr, cu tipul de perete pe care o veţi monta.

• Montareacoloaneitelescopicedecorative: - Introduceţi cablurile electrice în interiorul coloanei decorative. - Dacă hota dumneavoastră este aspirantă sau dispune de un motor extern, executaţi mai întâi gaura de evacuare a aburilor. - Reglaţi lăţimea bridei de suport din partea superioară a coloanei (Fig.3). - Fixaţi coloana pe tavan având grijă să fie centrată pe aragaz şi brida de suport să fie la înălţimea precizată în figura 2; folosiţi pentru aceasta şuruburile A (vezi Fig.3). - Montaţi apoi tubul de evacuare, de la flanşa C la gaura de evacuare aer (vezi Fig.5). - Introduceţi segmentul superior al coloanei în segmentul interior al acesteia. - Fixaţi apoi segmentul inferior al coloanei pe hotă cu şuruburile B din dotare (vezi Fig.5) şi prelungiţi segmentul superior până la bridă, fixându-l şi pe acesta cu şuruburile B (vezi Fig.3). - În cazul în care aparatul dvs. are manşoanele inferioare indicate ca şi în Fig.4A, fixarea lor este cea reprezentata în Fig.6A. - Pentru a schimba hota de la varianta aspirantă la varianta filtrantă, apelaţi la vânzător pentru furnizarea filtrelor de carbon activ; pentru montajul acestora, urmăriţi instrucţiunile.

• Variantafiltrantă: Atenţie! - Pentru a transforma hota din versiunea ASPIRANTĂ în versiunea FILTRANTĂ filtrele cu cărbune trebuie comandate de la furnizorul dumneavoastră ca accesoriu separat. Avem disponibile două tipuri diverse de Kit, unul- 51 - cu filtre cu cărbune cu sertar (Fig.7B) iar celălalt cu filtre cu cărbune regenerabile (lavabile) (Fig.7C). - Pentru a înlocui filtrele cu cărbune activ cu sertar X, trebuie să trageţi spre exterior pîrghia aşa cum este indicat în Fig.7B.

INSTRUCŢIUNI DE SIGURANŢĂ

• Se recomandă să porniţi hota înainte de a începe coace- rea alimentelor. Lăsaţi hota în funcţiune 15 minute după stingerea aragazului, pentru a elimina complet mirosul de mâncare. Funcţionarea corectă a hotei depinde de întreţinerea ei în mod periodic, conform indicaţiilor; o atenţie mărită trebuie acordată filtrului degresant și filtrului de carbon activ.

• Filtruldegresant capturează suspensiile de grăsime din aer și de aceea se poate deseori obtura, în funcţie de folosirea aparatului. - Pentru a preveni pericolul de incendii, la fiecare 2 luni este necesară spălarea filtrelor antigrăsime; acestea vor fi spălate cu mâna, folosind un detergent neutru neabraziv sau în mașina de spălat vase la temperaturi reduse, efectuând cicluri rapide. - După câteva spălări, pot fi verificate alteraţiile de cu- loare. Acest lucru nu dă dreptul la reclamaţii în vederea înlocuirii lor.

• Filtrelecucărbuneactivau scopul de a depura aerul care este eliberat în atmosferă și au funcţia de a diminua mirosurile neplăcute datorate gătitului. - Filtrele cu cărbune activ neregenerabile trebuie înlo- cuite la maxim fiecare 4 luni. Saturaţia cărbunelui activ depinde de utilizarea mai mult sau mai puţin îndelungată a aparatului, de tipul de mâncăruri gătite și de intervalele la care este realizată curăţarea filtrului antigrăsime. - Filtrele cu cărbune activ regenerabil trebuie spălate cu mâna, cu detergenţi neutri neabrazivi, sau în mașina de spălat vase la o temperatură de maxim 65°C (ciclul de spălare trebuie să fie complet și fără vase). Înlăturaţi apa în exces având grijă să nu deterioraţi filtrul, îndepărtaţi elementele din plastic și uscaţi materialul în cuptor timp de cel puţin 15 minute la o temperatură de maxim 100°C. Pentru a păstra eficienţa filtrului cu cărbune regenera- bil, această operaţie trebuie efectuată la fiecare 2 luni. Acestea trebuie înlocuite la maxim fiecare 3 ani sau în momentul în care materialul de filtrare este deteriorat.

• Înaintedeamontalalocfiltreleantigrăsimeşifil- trele cu cărbune activ regenerabile este important ca acestea să fie bine uscate.

• Curăţaţihotades,atâtpeinteriorcâtşipeexteri- or, cu ajutorul unei lavete îmbibate în spirt sau cu un detergent neutru, neabraziv.

• Instalatia de lumină este proiectata numai pentru folosi- rea ei în timpul gatitului si nu pentru a asigura iluminarea generală a îbucătăriilor. Folosirea îndelungata a luminii hotei reduce mult durata de viaţă a becurilor.

• Dacă aparatul este dotat cu lumină ambient aceasta poate fi folosită timp îndelungat pentru iluminarea generală a ambientului.

• Atenţie: nerespectarea avertizărilor privind curăţarea hotei, înlocuirea și curăţarea filtrelor duce la crearea riscurilor de incendii. Este recomandată respectarea cu stricteţe a instrucţiunilor prezentate.

• Înlocuireabecurilorcuhalogen(Fig.8): Pentru înlocuirea becurilor dicroice, deconectaţi becul scoţându-l cu grijă din suportul său cu ajutorul unei mici șurubelniţe plate sau al unui instrument echivalent. ATENŢIE! În timpul acestei operaţii, aveţi grijă să nu zgâriaţi hota. Înlocuiţi becurile arse cu altele noi, de același tip.

• Înlocuireabecurilorcuhalogen(Fig.9): Pentru a înlocui becurile cu halogen B îndepărtaţi geamul din sticlă C apăsând clamele din fisurile corespunzătoare. Înlocuiţi becurile arse cu altele noi, de același tip. Aten- ţie: nu atingeţi becul cu mâna.

• ÎnlocuirebecuriLED(Fig.10): Dacă versiunea aparatului este cu becuri LED pentru înlocuire este necesară intervenţia unui tehnician specializat.

• Înlocuireabecurilorincandescente/halogene (Fig.11): Folosiţi numai becuri cu același număr de Watt ca al celor instalate.

• Comenziluminoase(Fig.12.A.B.) simbolurile sunt explicate mai jos: A = Buton LUMINĂ B = Buton de oprire OFF C = Buton VITEZA ÎNTÂI D = Buton VITEZA A DOUA E = Buton VITEZA A TREIA F = Buton TEMPORIZATOR OPRIRE AUTOMATĂ 15 minute (*) Dacă aparatul aflat în posesia dumneavoastră este prevăzut cu viteza INTENSIVĂ, pornind de la viteza a TREIA și ţinând apăsat timp de circa 2 secunde tasta E, aceasta va fi activată pentru 10 minute după care va reveni la viteza setată în precedenţă. Când funcţia este activă LED-ul luminează intermitent. Pentru a întrerupe funcţia înainte de cele 10 minute, apăsaţi din nou tasta E. În cazul anumitor modele este posibilă activarea funcţiei și pornind de la viteza întâi sau a doua. Apasând butonul F timp de 2 secunde (cu hota închisa) se va pune în functiune “clean air”. Aceast procediment va pune în functiune motorul timp de 10 minute la fiecare ora în prima viteza. Cum s-a pus în functiune, motorul va începe cu 1° viteza timp de 10 minute în timpul careia trebuie sa semnaleze simultan butoanele F si C.Dupa ce a trecut acest timp motorul se opreste si ledul butonu- lui F ramâne fix aprins, iar dupa 50 de minute motorul porneste din nou la prima viteza si ledul F si C încep sa semnalizeze pe timp de 10 minute, si asa mai departe. Apăsând orice tastă în afară de lumini, hota revine la funcţionarea normală (ex. dacă se apară tasta D se dez- activează funcţia “clean air” iar motorul se configurează la a 2° viteză; apăsând tasta B funcţia se dezactivează). (*) Funcţia “TEMPORIZATOR OPRIRE AUTOMATĂ” întârzie oprirea hotei, care va continua să funcţioneze timp de 15’, la viteza pe care o avea în momentul activării acestei funcţii.

• Saturareafiltruluidedegresare/carbonactiv:- 52 - - Când tasta A emite un semnal intermitent, la un interval de 2 secunde, filtrele de degresare trebuie spălate. - Când tasta A pâlpâie cu o frecvenţă de 0,5 sec. filtrele cu cărbune activ trebuie spălate sau înlocuite în funcţie de tipul de filtru. După ce aţi montat filtrul curat este necesar să ştergeţi memoria electronică apăsând tasta A timp de 5 secunde, până când tasta se stinge.

• Comenzimecanice(Fig.13.A.B.C.) simbolurile sunt explicate mai jos: A = Buton LUMINĂ B = Buton de oprire OFF C = Buton VITEZA ÎNTÂI D = Buton VITEZA A DOUA E = Buton VITEZA A TREIA G = Semnal luminos MOTOR ÎN FUNCŢIUNE.

• Comenzi(Fig.14): Butonul A = Aprinde/stinge lumina. Butonul B = Porneşte/opreşte hota. Micşorează viteza motorului. Punerea în funcţiune a hotei se realizează la viteza 1. Dacă hota este în funcţiune, apăsaţi butonul timp de 2 secunde pentru a o opri. Dacă hota este în viteza 1, nu este necesar să o opriţi. Display C = Indică viteza selectată şi activează tem- porizatorul. Butonul D = Porneşte hota. Măreşte viteza motorului. Prin apăsarea butonului corespunzător vitezei a 3a, se intensifică funcţionarea timp de 10’, după care hota se întoarce la viteza iniţială. În acest interval de timp display- ul emite o lumină intermitentă. Butonul E = Timer-ul cronometreaza durata functiilor, din momentul activarii lor, timp de 15 minute; apoi, acestea sunt dezactivate. Timer-ul se dezactiveaza apa- sând din nou butonul E. Când functia Timer este activa, zecimalele de pe display emit un semnal intermitent. Daca functia Viteza intensiva este activata, Timer-ul nu poate fi pus în functiune. Apasând butonul E timp de 2 secunde, când aparatul este oprit, se activeaza functia “clean air”. Aceasta pune în functiune motorul 10 minute pe ora, la viteza întâi. În timpul functionarii, pe ecran apare o miscare rotativa, a segmentelor periferice. La expirarea timpului, motorul se opreste iar pe ecran apare litera C, cu un semnal lumi- nos stabil, care ramâne în acest fel 50 de minute; apoi, motorul se repune în functiune alte 10 minute, s.a.m.d. Pentru a vă întoarce la modul normal de funcţionare apăsaţi o tastă oarecare cu excepţia celor aprinse. Pentru a dezactiva funcţia apăsaţi tasta E.

• Saturareafiltruluidedegresare/carbonactiv: - Când ecranul C este intermitent şi viteza de funcţionare se alternează cu litera F (de ex.1 şi F) este necesar să spălaţi filtrele degresante. - Când display-ul C pâlpâie afişând în mod alternativ vi- teza de exerciţiu şi litera A (ex.1 şi A) filtrele cu cărbune activ trebuie înlocuite sau spălate în funcţie de tipul de filtru folosit. După montarea unui filtru curat, este necesar să resetaţi memoria electronică apăsând tasta A timp de 5 sec., până când ledurile F sau A de pe ecranul C încetează să fie intermitente.

• Comenzimecanice(Fig.15)simbolurile sunt prezen- tate în continuare: A = Tasta LUMINĂ/ON-OFF B = Tasta OFF/PRIMA VITEZĂ C = Tasta A DOUA VITEZĂ D = Tasta A TREIA VITEZĂ. Dacă hota este oprită când aceasta funcţionează în prima, a doua sau a treia viteză, în momentul în care este pornită din nou, aceasta va porni la viteza setată în momentul opririi.
