KÄYTTÖOHJE CWB 7600 X BEKO

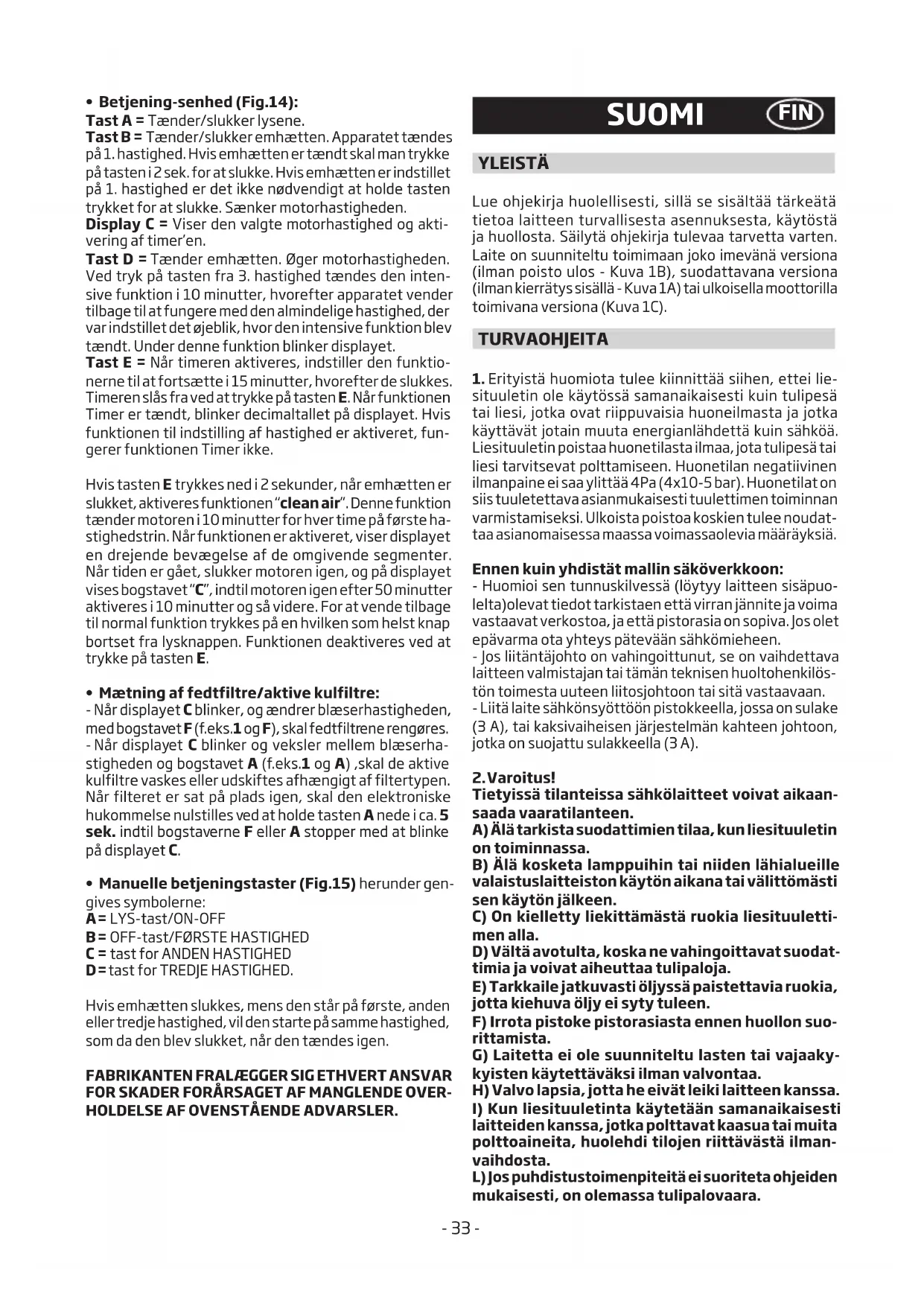

FOR SKADER FORÅRSAGET AF MANGLENDE OVER- HOLDELSE AF OVENSTÅENDE ADVARSLER. SUOMI FIN YLEISTÄ Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa laitteen turvallisesta asennuksesta, käytöstä ja huollosta. Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu toimimaan joko imevänä versiona (ilman poisto ulos - Kuva 1B), suodattavana versiona (ilman kierrätys sisällä - Kuva 1A) tai ulkoisella moottorilla toimivana versiona (Kuva 1C). TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei lie-

situuletin ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta energianlähdettä kuin sähköä. Liesituuletin poistaa huonetilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen. Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5 bar). Huonetilat on siis tuuletettava asianmukaisesti tuulettimen toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee noudat- taa asianomaisessa maassa voimassaolevia määräyksiä. Ennen kuin yhdistät mallin säköverkkoon: - Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuo- lelta)olevat tiedot tarkistaen että virran jännite ja voima vastaavat verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota yhteys pätevään sähkömieheen. - Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen valmistajan tai tämän teknisen huoltohenkilös- tön toimesta uuteen liitosjohtoon tai sitä vastaavaan. - Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3 A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on suojattu sulakkeella (3 A).

Tietyissä tilanteissa sähkölaitteet voivat aikaan- saada vaaratilanteen. A) Älä tarkista suodattimien tilaa, kun liesituuletin on toiminnassa. B) Älä kosketa lamppuihin tai niiden lähialueille valaistuslaitteiston käytön aikana tai välittömästi sen käytön jälkeen. C) On kielletty liekittämästä ruokia liesituuletti- men alla. D) Vältä avotulta, koska ne vahingoittavat suodat- timia ja voivat aiheuttaa tulipaloja. E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta kiehuva öljy ei syty tuleen. F) Irrota pistoke pistorasiasta ennen huollon suo- rittamista. G) Laitetta ei ole suunniteltu lasten tai vajaaky- kyisten käytettäväksi ilman valvontaa. H) Valvo lapsia, jotta he eivät leiki laitteen kanssa.

I) Kun liesituuletinta käytetään samanaikaisesti

laitteiden kanssa, jotka polttavat kaasua tai muita polttoaineita, huolehdi tilojen riittävästä ilman- vaihdosta. L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mukaisesti, on olemassa tulipalovaara.- 34 - Tämä laite on merkitty EU:n Waste Electrical and Elec- tronic Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti. Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle haitallisten seurausten ehkäisemiseen hävittäessään laitteen asianmukaisella tavalla. Laitteen pakkauksessa mukana oleviin asiakirjoihin merkitty -merkki osoittaa ettei kyseinen laite kuulu talousjätteisiin, vaan se on varta vasten toimitettava sähkö- ja elektroniikkalaiteromun keräys- pisteeseen kierrätystä varten. Hävitä laite noudattamal- la paikkakuntasi jätehuoltoa koskevia säädöksiä. Lisätie- toja tämän laitteen keräyksestä, käsittelystä ja kierrä- tyksestä ota yhteys paikkakuntasi jätehuoltoon, talous- jätteiden keräyspisteseen tai liikkeeseen josta laite on hankittu. ASENNUSOHJEET

• Asennusjasähköliitäntäonsuoritettavasiihen pätevän erikoishenkilöstön toimesta.

• Käytäsuojakäsineitäennenkuinaloitatasennu- stoimenpiteiden suorittamisen.

• Sähköinenliitäntä: - Jos kilvessä on tunnus , tämä tarkoittaa sitä, että laitetta ei tarvitse maadoittaa. Noudata siten eri- stysluokkaa II koskevia ohjeita. - Jos kilvessä EI ole tunnusta , noudata eristysluokkaa I koskevia ohjeita. Eristysluokka II Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi saa olla liitettyjä maajohtoon. Pistoke tulee olla helposti saavutettavissa laitteen asennuksen jälkeen. Mikäli laite on varustettu johdolla ilman pistoketta, sen liittämiseksi sähköverkkoon tulee laitteen ja verkon väliin asentaa moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassa olevien määräysten mukai- nen. Liitännät sähköverkkoon on tehtävä seuraavalla tavalla: RUSKEA = L vaihe SININEN = N neutraali. Eristysluokka I Tämä laite on on valmistettu luokassa I, ja se on siksi kytkettävä maadoitettuun pistokkeeseen. Sähköverkkoon kytkeminen on suoritettava seuraavien ohjeiden mukaisesti: RUSKEA = L vaihe SININEN = N neutraali KELTA/VIHREÄ = maadoitus. N-symbolilla merkitty sininen johdin N-liittimeen. KEL- TA/VIHREÄ johdin, joka on merkitty maadoitus-merkillä liitetään maadoitusmerkillä varustettuun liittimeen . Sähköliitännän yhteydessä on varmistettava että pistora- siassa maadoitettu pistoke. Liesituulettimen asennuksen jälkeen on varmistettava että sähköliitäntäpistoke on helposti saatavilla. Suorassa liitännässä sähköverkko- on, on laitteen ja verkon väliin laitettava moninapainen virrankatkaisija, jossa kontaktien minimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka on voimassaolevien määräysten mukainen.

• Keittopinnan kattilankannattimien ja hellakuvun minimietäisyyden on oltava vähintään 65 cm. Mikäli joudutaan käyttämään kaksi- tai useampiosaista liito- sputkea, on ylemmän osan oltava alemman ulkopuolella. Poistoilmaa ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään savun poistamiseen laitteista, jotka toimivat jollakin muulla energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta, irrota rasvasuodatin/-suo- dattimet (Kuva 7A): näin laitetta on helpompi käsitellä. - Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpoistoaukko.

• Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija vastaa ilman ulostuloaukon mittoja. Pie- nentävien sovituskappaleiden käyttö voi alentaa tuot- teen toimintatulosta ja lisätä meluisuutta.

• Kiinnittäminenseinään: - Poraa reiät A ilmoitettuja mittoja noudattaen (Kuva 2). - Kiinnitä laite seinään ja aseta se vaakatasossa samaan linjaan kaappien kanssa. - Säädettyäsi kuvun oikeaan asentoon kiinnitä se paikal- leen kahdella ruuvilla A (Kuva 5). Käytä asennukseen sellaisia laajenevia ruuveja ja tap- peja, jotka sopivat seinän tyyppiin (esimerkiksi teräsbe- toni, kipsilevy tms.). Mikäli ruuvit ja tapit on toimitettu tuotteen mukana, varmista että ne soveltuvat siihen seinätyyppiin, johon kupu on tarkoitus kiinnittää.

• Koristeteleskooppiliitintenkiinnittäminen: - Varmista sähkövirran syöttö koristeliittimen tilaan. - Jos laitteesi asennetaan imevänä tai ulkoista moottoria käyttävänä versiona, huolehdi, että sillä on ilmanpoisto- aukko. - Säädä ylemmän liittimen kannattimen leveys sopivaksi (Kuva 3). - Kiinnitä se tämän jälkeen ruuveja A (Kuva 3) käyttämällä kattoon niin, että se on tuulettimesi kanssa linjassa. Noudata kuvassa 2 osoitettua etäisyyttä katosta. - Liitä liitosputken välityksellä laippa C ilmanpoistoaukko- on (Kuva 5). - Työnnä ylempi liitin alemman liittimen sisään. - Kiinnitä alempi liitin kupuun käyttämällä laitteen muka- na toimitettuja ruuveja B (Kuva 5), vedä ylempää liitintä ulos kannattimeen asti ja kiinnitä se ruuveilla B (Kuva 3). - Jos laitteessa on alemmat liitokset, kuvassa 4A, kiin- nittäminen suoritetaan kuten kuvassa 6A.” - Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa asennusohjeita.

• Suodattavaversio: Varoitus! - Jos halutaan muuttaa liesituuletin IMEVÄSTÄ versiosta SUODATTAVAKSI versioksi, tulee tilata lisävarustee- na hiilisuodattimet jälleenmyyjältä. Tarjolla on kaksi erityyppistä sarjaa: hiilikasetit (Kuva 7B) sekä uudelleen käytettävät (pestävät) hiilisuodattimet (Kuva 7C). - Aktiivihiilikasettien X vaihtamiseksi tulee vetää ulo- späin kahvasta kuten osoitettu Kuvassa 7B.- 35 -

KÄYTTÖ JA HUOLTO-OHJEET

• Suositellaan käynnistämään laite ennen minkä tahansa ruuan kypsennyksen aloittamista. On suositeltavaa antaa laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruoanvalmistuksesta aiheutuneet käryt saadaan kokonaan pois huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää rasvasuodattimeen ja aktiivihiilisuodattimeen.

• Rasvasuodattimen tehtävänä on pidättää ilmassa leijuvat rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa, jonka pituus vaihtelee laitteen käytön mukaan. - Tulipalovaaran ennaltaehkäisemiseksi, pese rasva- suodattimet käsin vähintään 2 kuukauden välein neut- raaleja ja hankaamattomia pesuaineita käyttämällä tai astianpesukoneessa alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla. - Muutamien pesukertojen jälkeen voi syntyä värinmuu- toksia. Tämä ei oikeuta valituksen kautta osien mahdol- liseen vaihtoon.

• Aktiivihiilisuodattimiakäytetään ilman puhdistami- seen, joka palautetaan huoneeseen ja jonka tehtävänä on vähentää ruoanvalmistuksen aikana syntyviä epä- miellyttäviä hajuja. - Ei regeneroituvat aktiivihiilisuodattimet tulee vaihtaa korkeintaan 4 kuukauden välein. Aktiivihiilen kyllästymi- nen riippuu laitteen käyttöajasta, ruoanvalmistustavasta ja rasvasuodattimen puhdistustiheydestä. - Aktiivihiilisuodattimet tulee pestä käsin, neutraaleja ja hankaamattomia pesuaineita käyttämällä tai astianpesu- koneessa korkeintaan 65°C lämpötilassa (pesujakso tulee suorittaa kokonaan ilman astioita). Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota muoviosat, anna pehmusteen kuivua uunissa vähintään 15 minuu- tin ajan korkeintaan 100°C lämpötilassa. Säilyttääksesi regeneroitavan hiilisuodattimen toiminnan tehokkaana, suorita tämä toimenpide 2 kuukauden välein. Ne tulee vaihtaa korkeintaan 3 vuoden välein tai kun pehmuste vahingoittuu.

• Ennenrasvasuodattimienjaregeneroitavien aktiivihiilisuodattimien asentamista on tärkeää, että ne ovat kuivuneet kunnolla.

• Puhdistaliesituuletinsäännöllisestisekäsisältä että ulkoa käyttäen riepua, joka on kostutettu denaturoidulla alkoholilla tai nestemäisillä neut- raaleilla ei-hankaavilla pesuaineilla.

• Valaistuslaitteisto on suunniteltu käytettäväksi ruokien kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen valaisuun. Valaistuksen pitkäaikainen käyttö vähentää huomattavasti lamppujen keskimääräistä käyttöikää.

• Jos laite on varustettu hajavalolla, sitä voidaan käyttää pitkäaikaiseen ympäristön yleiseen valaisuun.

• Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä suodattimien puhdistukseen kuuluvien ohjeiden noudattamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen suositellaan annettujen ohjeiden noudatta- mista.

• Halogeenilamppujenvaihtaminen(Kuva8): Kaksiväristen lamppujen vaihtamiseksi irrota lamppu löystyttäen sitä varovasti lampunpidikkeestä käyttäen apuna pientä tylppäpäistä ruuvitalttaa tai vastaavaa väli- nettä. VAROITUS! Kun suoritat tätä toimenpidettä, varo naarmuttamasta liesituuletinta. Vaihda tilalle vastaavan tyyppiset lamput.

• Halogeenilamppujenvaihtaminen(Kuva9): Halogeenilamppujen B vaihtamiseksi ota pois lasi C käyttäen viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan tyyppiset lamput. Varoitus: älä koske lamppuun paljain käsin.

• LED-valojenvaihtaminen(Kuva10): Jos malli on varustettu LED-valoilla, toimenpiteen saa suorittaa ammattitaitoinen teknikko.

• Hehkulamppujen/halogeenilamppujenvaihtami- nen(Kuva11): Käytä vain laitteeseen asennettujen kaltaisia ja wattilu- vultaan samoja lamppuja.

• Ohjaimetvalollavarustetut(Kuva12.A.B.): A = Valaistuksen painike B = OFF C = Ensimmäisen nopeuden painike D = Toisen nopeuden painike E = Kolmannen nopeuden painike F = Automaattiajastin (15 min.) (*) Jos laitteeseesi kuuluu INTENSIIVINEN nopeus, KOL- MANNESTA nopeudesta lähtien pitämällä näppäintä E painettuna noin 2 sekunnin ajan se aktivoituu 10 minuutiksi, jonka jälkeen se palaa edellä asetettuun nopeuteen. Kun toiminto on päällä, LED-valo vilkkuu. Jos se halutaan keskeyttää ennen kuin 10 minuuttia on kulunut umpeen, paina näppäintä E uudelleen. Joissakin malleissa toiminto voidaan aktivoida myös ensimmäisellä ja toisella nopeudella. Jos painallat näppäintä F n.2 sek. (tuulettimen ollessa pois päältä), käynnistät tominnon “clean air”. “Clean air” käynnistää tuulettimen kymmeneksi minuutiksi tunnin väliajoin alimmalla kierrosnopeudella. Jos valitset tämän toimintamuodon laite käynnistyy kymmeneksi minuutiksi joiden aikana välkehtivät näppäinten F ja C. n valomerkit. Kymmenen minuutin jakson päätyttyä moottori pysähtyy ja vain näppäimen F valomerkki jää päälle kunnes 50.nen minuutin kuluttua moottori käynnistyy uudelleen ja näp- päimien F ja C valomerkit välkehtivät jne. Minkä tahansa näppäimen painaminen valonäppäintä lukuun ottamatta palauttaa liesituulettimen normaalitoimintaan (esim. jos painan näppäintä D “clean air”-toiminto kytkeytyy pois ja moottori asettuu 2-nopeudelle; painamalla näppäintä B toiminto kytkeytyy pois). (*)“AUTOMAATTIAJASTIN” pysäyttää liesituulettimen 15 min. viiveellä. Tuuletin jatkaa toimintaansa lähtöno- peudellaan 15 min ajan painikkeen painamisen jälkeen.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näppäin A vilkkuu 2 sekunnin välein, rasvasuo- dattimet tulee pestä. - Kun näppäin A vilkkuu 0,5 sekunnin välein, aktiivi- hiilisuodattimet tulee pestä tai vaihtaa suodatintyypin perusteella.- 36 - Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes se lakkaa vilkkumasta.

• Ohjaimetmekaaniset(Kuva13.A.B.C.): A = Valaistuksen painike B = OFF C = Ensimmäisen nopeuden painike D = Toisen nopeuden painike E = Kolmannen nopeuden painike G = Moottorin käynnistymisen merkkivalo.

• Ohjaimet(Kuva14): Näppäin A = Sytyttää/sammuttaa valot. Näppäin B = Käynnistää/sammuttaa kuvun. Laite käynnistyy ensimmäiselle nopeudelle. Jos liesikupu on päällä paina näppäintä 2 sek. ajan ja sen toiminta lakkaa. Jos laite toimii ykkösnopeudella, näppäintä ei tarvitse pitää alas painettuna laitetta sammutettaessa. Laskee moottorin nopeutta. Näyttö C = Ilmoittaa valitun moottorin nopeuden ja ajastimen aktivoinnin. Näppäin D = Käynnistää kuvun. Nostaa moottorin nope- utta. Painamalla näppäintä kolmannella nopeudella laite toimii täydellä teholla 10 sekunnin ajan, sen jälkeen laite alkaa toimia aktivoidulla nopeudella. Tämän toiminnon ajan näytön valo vilkkuu. Näppäin E = Ajastin ajastaa toiminnot käynnistämishet- kellä 15 minuutin ajaksi. Sen jälkeen toiminnot sammuvat. Ajastin lakkaa toimimasta kun painat uudelleen näppäin- tä E. Kun ajastintoiminto on päällä desimaalipisteen on välkyttävä näytöllä. Jos tehonopeustoiminto on päällä ajastinta ei voida käynnistää. Painamalla näppäintä E 2 sekunnin ajan, laitteen ollessa sammuksissa, “clean air”-toiminto käynnistyy. Tämä toi- minto käynnistää moottorin joka tunti, 10 minuutin ajaksi ykkösnopeudella. Toiminnan aikana näytön reunoilla tulee näkyä pyörivä liike. Tämän ajan kuluttua moottori sammuu ja näytöllä tulee näkyä “C”-kirjain seuraavien 50 minuutin ajan kunnes moottori taas käynnistyy seuraaviksi 10 minuutiksi ja niin edelleen. Normaali- toimintaan palaamiseksi paina mitä tahansa näppäintä valonäppäintä lukuun ottamatta. Kytke toiminto pois päältä painamalla E -näppäintä.

• Rasva-/aktiivihiilisuodattimientäyttyminen: - Kun näyttö C vilkkuu ja siihen tulevat näkyviin vuorotel- len toimintanopeus ja kirjain F (esim. 1 ja F), rasvasuo- dattimet tulee pestä. - Kun näytöllä C vilkkuu vuorotellen käyttönopeus ja kir- jain A (esim.1 ja A) aktiivihiilisuodattimet on vaihdettava tai pestävä suodatintyypin mukaan. Kun puhdas suodatin on liitetty, tulee elektroninen muisti nollata painaen painiketta A noin 5 sekunnin ajan, kunnes näytön C ilmoitus F tai A lakkaa vilkkumasta.

• Mekaanisetohjaukset(Kuva15)symbolit on annet- tu seuraavassa:

D = KOLMAS NOPEUS. Jos liesituuletin sammutetaan ensimmäisessä, toisessa tai kolmannessa nopeudessa, kun se käynnistetään uudelleen, se käynnistyy samalla nopeudella jolla se sammutettiin.
