MANUAL DE UTILIZARE PM5360 S3E DOLMAR

4. Tip de mașină tuns iarba

6. Numele și adresa Fabricantului

11. Șasiu 12. Motor 13. Cuţit (Lamă) 14. Protecţie împotriva

pietrelor 15. Sac de colectare 16. Mâner 17. Comandă accelerator 18. Manetă frână motor 19. Manetă activare tracţiune DESCRIEREA SIMBOLURILOR DE PE COMENZI (unde există)

26. Oprire 27. Pornire 28. Viteză «1» 29. Viteză «2»

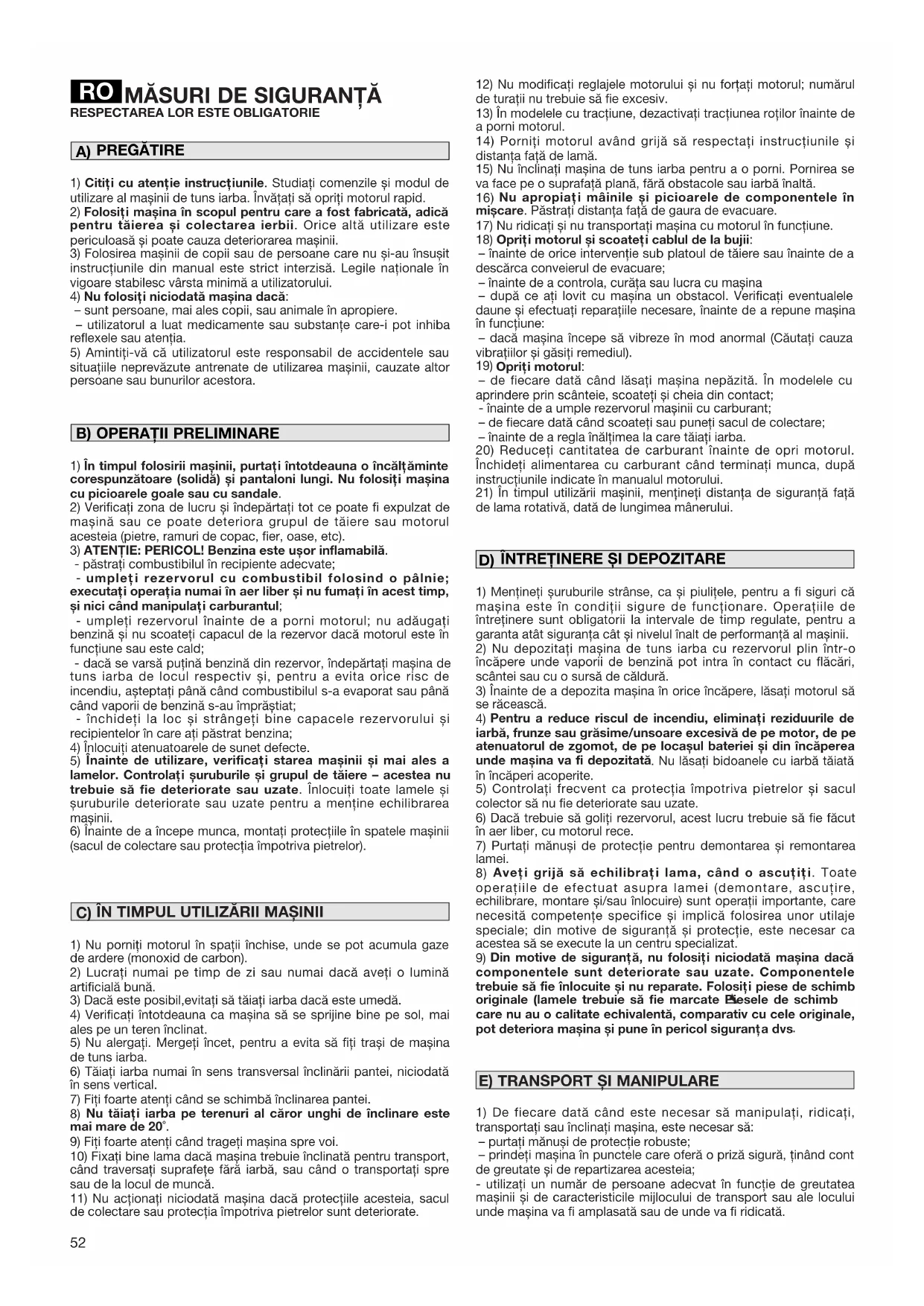

PRESCRIPŢII DE SIGURANŢĂ - Mașina de tuns iarba pe care aţi achiziţionat-o trebuie să fie utilizată în mod prudent. În acest scop, pe mașină au fost prevăzute niște etichete referitoare la principalele precauţii de utilizare. Semnificaţia lor este descrisă în cele ce urmează. Vă recomandăm în același timp să citiţi cu atenţie măsurile de siguranţă din acest manual (v. cap. respectiv).

41. Atenţie: Citiţi manualul de instrucţiuni înainte de utilizarea

42. Risc de expulsie În timpul folosirii mașinii, îndepărtaţi persoa-

nele din raza de acţiune a acesteia.

43. Atenţie: Deconectaţi capacul bujiei și citiţi instrucţiunile, înain-

te de a efectua orice intervenţie de întreţinere sau reparaţie.

44. Risc de tăiere. Cuţite în mișcare. Nu introduceţi mâinile sau

picioarele în locașul lamei. IDENTIFIKACIJOS ETIKETñ IR ØRENGINIO KOMPONENTAI

1) Citiţi cu atenţie instrucţiunile. Studiaţi comenzile și modul de

utilizare al mașinii de tuns iarba. Învăţaţi să opriţi motorul rapid.

2) Folosiţi mașina în scopul pentru care a fost fabricată, adică

pentru tăierea și colectarea ierbii. Orice altă utilizare este periculoasă și poate cauza deteriorarea mașinii.

3) Folosirea mașinii de copii sau de persoane care nu și-au însușit

instrucţiunile din manual este strict interzisă. Legile naţionale în vigoare stabilesc vârsta minimă a utilizatorului.

4) Nu folosiţi niciodată mașina dacă:

– sunt persoane, mai ales copii, sau animale în apropiere. – utilizatorul a luat medicamente sau substanţe care-i pot inhiba reflexele sau atenţia.

5) Amintiţi-vă că utilizatorul este responsabil de accidentele sau

situaţiile neprevăzute antrenate de utilizarea mașinii, cauzate altor persoane sau bunurilor acestora.

1) În timpul folosirii mașinii, purtaţi întotdeauna o încălţăminte

corespunzătoare (solidă) și pantaloni lungi. Nu folosiţi mașina cu picioarele goale sau cu sandale.

2) Verificaţi zona de lucru și îndepărtaţi tot ce poate fi expulzat de

mașină sau ce poate deteriora grupul de tăiere sau motorul acesteia (pietre, ramuri de copac, fier, oase, etc).

3) ATENŢIE: PERICOL! Benzina este ușor inflamabilă.

- păstraţi combustibilul în recipiente adecvate; - umpleţi rezervorul cu combustibil folosind o pâlnie; executaţi operaţia numai în aer liber și nu fumaţi în acest timp, și nici când manipulaţi carburantul; - umpleţi rezervorul înainte de a porni motorul; nu adăugaţi benzină și nu scoateţi capacul de la rezervor dacă motorul este în funcţiune sau este cald; - dacă se varsă puţină benzină din rezervor, îndepărtaţi mașina de tuns iarba de locul respectiv și, pentru a evita orice risc de incendiu, așteptaţi până când combustibilul s-a evaporat sau până când vaporii de benzină s-au împrăștiat; - închideţi la loc și strângeţi bine capacele rezervorului și recipientelor în care aţi păstrat benzina;

4) Înlocuiţi atenuatoarele de sunet defecte.

Înainte de utilizare, verificaţi starea mașinii și mai ales a lamelor. Controlaţi șuruburile și grupul de tăiere – acestea nu trebuie să fie deteriorate sau uzate. Înlocuiţi toate lamele și șuruburile deteriorate sau uzate pentru a menţine echilibrarea mașinii.

6) Înainte de a începe munca, montaţi protecţiile în spatele mașinii

(sacul de colectare sau protecţia împotriva pietrelor).

1) Nu porniţi motorul în spaţii închise, unde se pot acumula gaze

de ardere (monoxid de carbon).

2) Lucraţi numai pe timp de zi sau numai dacă aveţi o lumină

3) Dacă este posibil,evitaţi să tăiaţi iarba dacă este umedă.

4) Verificaţi întotdeauna ca mașina să se sprijine bine pe sol, mai

ales pe un teren înclinat.

5) Nu alergaţi. Mergeţi încet, pentru a evita să fiţi trași de mașina

6) Tăiaţi iarba numai în sens transversal înclinării pantei, niciodată

7) Fiţi foarte atenţi când se schimbă înclinarea pantei.

Nu tăiaţi iarba pe terenuri al căror unghi de înclinare este mai mare de 20˚.

9) Fiţi foarte atenţi când trageţi mașina spre voi.

10) Fixaţi bine lama dacă mașina trebuie înclinată pentru transport,

când traversaţi suprafeţe fără iarbă, sau când o transportaţi spre sau de la locul de muncă.

11) Nu acţionaţi niciodată mașina dacă protecţiile acesteia, sacul

de colectare sau protecţia împotriva pietrelor sunt deteriorate.

12) Nu modificaţi reglajele motorului și nu forţaţi motorul; numărul

de turaţii nu trebuie să fie excesiv.

13) În modelele cu tracţiune, dezactivaţi tracţiunea roţilor înainte de

14) Porniţi motorul având grijă să respectaţi instrucţiunile și

distanţa faţă de lamă.

15) Nu înclinaţi mașina de tuns iarba pentru a o porni. Pornirea se

va face pe o suprafaţă plană, fără obstacole sau iarbă înaltă. 16) Nu apropiaţi mâinile și picioarele de componentele în mișcare. Păstraţi distanţa faţă de gaura de evacuare.

17) Nu ridicaţi și nu transportaţi mașina cu motorul în funcţiune.

18) Opriţi motorul și scoateţi cablul de la bujii:

– înainte de orice intervenţie sub platoul de tăiere sau înainte de a descărca conveierul de evacuare; – înainte de a controla, curăţa sau lucra cu mașina – după ce aţi lovit cu mașina un obstacol. Verificaţi eventualele daune și efectuaţi reparaţiile necesare, înainte de a repune mașina în funcţiune: – dacă mașina începe să vibreze în mod anormal (Căutaţi cauza vibraţiilor și găsiţi remediul). 19) Opriţi motorul: – de fiecare dată când lăsaţi mașina nepăzită. În modelele cu aprindere prin scânteie, scoateţi și cheia din contact; - înainte de a umple rezervorul mașinii cu carburant; – de fiecare dată când scoateţi sau puneţi sacul de colectare; – înainte de a regla înălţimea la care tăiaţi iarba.

20) Reduceţi cantitatea de carburant înainte de opri motorul.

Închideţi alimentarea cu carburant când terminaţi munca, după instrucţiunile indicate în manualul motorului.

21) În timpul utilizării mașinii, menţineţi distanţa de siguranţă faţă

de lama rotativă, dată de lungimea mânerului.

1) Menţineţi șuruburile strânse, ca și piuliţele, pentru a fi siguri că

mașina este în condiţii sigure de funcţionare. Operaţiile de întreţinere sunt obligatorii la intervale de timp regulate, pentru a garanta atât siguranţa cât și nivelul înalt de performanţă al mașinii.

2) Nu depozitaţi mașina de tuns iarba cu rezervorul plin într-o

încăpere unde vaporii de benzină pot intra în contact cu flăcări, scântei sau cu o sursă de căldură.

3) Înainte de a depozita mașina în orice încăpere, lăsaţi motorul să

Pentru a reduce riscul de incendiu, eliminaţi reziduurile de iarbă, frunze sau grăsime/unsoare excesivă de pe motor, de pe atenuatorul de zgomot, de pe locașul bateriei și din încăperea unde mașina va fi depozitată . Nu lăsaţi bidoanele cu iarbă tăiată în încăperi acoperite.

5) Controlaţi frecvent ca protecţia împotriva pietrelor și sacul

colector să nu fie deteriorate sau uzate.

6) Dacă trebuie să goliţi rezervorul, acest lucru trebuie să fie făcut

în aer liber, cu motorul rece.

7) Purtaţi mănuși de protecţie pentru demontarea și remontarea

Aveţi grijă să echilibraţi lama, când o ascuţiţi. Toate operaţiile de efectuat asupra lamei (demontare, ascuţire, echilibrare, montare și/sau înlocuire) sunt operaţii importante, care necesită competenţe specifice și implică folosirea unor utilaje speciale; din motive de siguranţă și protecţie, este necesar ca acestea să se execute la un centru specializat.

Din motive de siguranţă, nu folosiţi niciodată mașina dacă componentele sunt deteriorate sau uzate. Componentele trebuie să fie înlocuite și nu reparate. Folosiţi piese de schimb originale (lamele trebuie să fie marcate Piesele de schimb care nu au o calitate echivalentă, comparativ cu cele originale, pot deteriora mașina și pune în pericol siguranţa dvs

1) De fiecare dată când este necesar să manipulaţi, ridicaţi,

transportaţi sau înclinaţi mașina, este necesar să: – purtaţi mănuși de protecţie robuste; – prindeţi mașina în punctele care oferă o priză sigură, ţinând cont de greutate și de repartizarea acesteia; - utilizaţi un număr de persoane adecvat în funcţie de greutatea mașinii și de caracteristicile mijlocului de transport sau ale locului unde mașina va fi amplasată sau de unde va fi ridicată.

ÎNTREŢINERE ȘI DEPOZITARE53

Pentru motor și baterie (dacă este prevăzută) citiţi manualele de instrucţiuni respective. NOTĂ - Mașina poate fi furnizată cu anumite compo- nente deja montate. Mișcaţi mânerul (1) aducându-l în poziţia de lucru și blocaţi-l cu cele două manete (2). Înălţimea mânerului (1) poate fi reglată în trei poziţii diferite, astfel: slăbiţi manetele (2) și introduceţi știfturile (3) într-una din cele trei perechi de orificii de pe suporturi. Strângeţi bine manetele (2) după această reglare. Introduceţi funia de pornire (4 – dacă este prevăzută) în orificiul de ghidaj (5) și fixaţi piuliţa de bloca- re (6) Montaţi vasul port-obiecte (7 – dacă este prevăzut) introducând bine cârligele în locașurile speciale; apăsaţi până când auziţi zgomotul de prindere. Slăbind cele două manete laterale (8) puteţi orienta mânerul în poziţia ergonomică dorită; după reglare, strângeţi bine manetele (8). Ţinând partea din plastic (11) întoarsă, fixaţi cadranul (12) de partea de plastic, cu șuruburile (13). Introduceţi cadranul (12) în sac (14) și prindeţi toate profilurile din plastic (15) cu ajutorul șurubelniţe, ca în figură. Introduceţi bine marginea prelatei (16) în șanţul de pe partea din plastic (11), lăsând 5-7 cm faţă de capete. Pentru modelele cu aprindere prin scânteie elec- trică: conectaţi cablul de la baterie la conectorul de cablaj general al mașinii de tuns iarba. Acceleraţia (dacă este prevăzută) este comandată de maneta (1). Poziţiile manetei sunt cele indicate pe plăcuţa respec- tivă. Pe anumite modele, este prevăzut un motor cu un număr de turaţii fix, evitând astfel necesitatea unei acceleraţii. Frâna lamei este comandată de maneta (1), care va trebui să fie împinsă spre mâner, atât pentru pornire cât și în timpul funcţionării mașinii. Motorul se oprește când lăsaţi maneta. Avansarea mașinii de tăiat iarba – în cazul modele- lor cu tracţiune – se face cu maneta de comandă (1) care se împinge în faţă. Pentru a opri avansarea mașinii, puneţi maneta (1) în punctul mort. Maneta (1) revine automat la punctul mort și dacă maneta de frână a lamei este lăsată. Trecerea de la o viteză la alta (dacă este prevăzută cutia de viteze) se face cu ajutorul manetei (1); vitezele sunt indicate pe plăcuţă. Reglarea înălţimii de tăiere se obţine deblocând maneta (1) și ridicând sau apăsând șasiul până la obţinerea poziţiei dorite, poziţie vizibilă prin fanta respectivă. EXECUTAŢI OPERAŢIILE CU CUŢITUL OPRIT. Ridicaţi protecţia împotriva pietrelor și prindeţi în mod corect sacul colector (1), după cum este indicat în figură. Pentru pornire, urmăriţi indicaţiile din manualul

motorului: împingeţi maneta de frână a lamei (1) spre mâner și trageţi cu putere de maneta funiei de pornire (2). În modelele cu aprindere prin scânteie, rotiţi cheia de con- tact (3). Aspectul gazonului va fi mai frumos dacă iarba se tunde la aceeași înălţime, alternativ în cele două direcţii. La terminarea muncii, lăsaţi maneta (1) de frână și decuplaţi capacul bujiei (2). În modelele cu aprindere prin scânteie, rotiţi cheia de contact (3). AȘTEPTAŢI OPRIREA LAMEI înainte de a efectua orice tip de intervenţie. IMPORTANT – Întreţinerea curentă, la intervale de timp regulate, este indispensabilă pentru a menţine același nivel de siguranţă și de prestaţii al mașinii, ca cel origi- nal. Depozitaţi mașina de tuns iarba într-un loc ferit de umi- ditate.

1) Purtaţi mănuși de protecţie robuste înainte de a trece la

curăţarea, întreţinerea sau reglarea mașinii.

2) Spălaţi mașina cu apă după fiecare sesiune de muncă;

eliminaţi reziduurile de iarbă sau noroi acumulate în șasiu, pentru că, odată ce se întăresc, pot împiedica por- nirile următoare.

3) Dacă este necesar să faceţi intervenţii sub mașină, încli-

naţi-o numai pe partea indicată în manualul motorului, urmărind instrucţiunile date.

4) Evitaţi contactul benzinei cu părţile din plastic ale moto-

rului sau ale mașinii, pentru a evita deteriorarea lor; în cazul în care aţi vărsat benzină peste acestea, curăţaţi imediat orice urmă. Garanţia nu acoperă daunele provo- cate componentelor din plastic din cauza benzinei. Orice intervenţie asupra lamei trebuie să fie execu- tată la un centru specializat. Observaţii pentru centrul specializat: Montaţi la loc lama (2) urmărind pașii din figură; strângeţi șurubul central (1) cu o cheie dinamometrică reglată la valorile indicate pentru fiecare tip de lamă în parte. Pe modelele cu tracţiune: - întinderea corectă a curelei se poate obţine cu ajutorul piuliţei (1), până când obţineţi valoarea indicată (6mm). - șurubul de reglare (2) trebuie să fie reglat astfel încât firul (3) să fie ușor slăbit (maneta 4 în stare de repaus). Pentru a încărca o baterie descărcată, conectaţi bateria la încărcător (1), după indicaţiile din manualul de întreţinere al bateriei. Nu conectaţi direct încărcătorul bateriei la borna motorului. Punerea în funcţiune a motorului folosind ca sursă de alimentare încărcătorul bateriei nu este posibilă, deoarece acesta se poate deteriora. Dacă intenţionaţi să nu folosiţi mașina de tuns iarba o perioadă mai mare de timp, decuplaţi bateria de la motor (debranșaţi cablurile), având grijă ca ea să fie încărcată înainte de această operaţie. Pentru spălarea mașinii de tuns iarba în interior, uti- lizaţi racordul (1) prevăzut pentru furtunul de apă. În timpul spălării, așezaţi-vă întotdeauna în spatele mânerului mașinii de tuns iarba. În caz de neclarităţi sau probleme, contactaţi fără ezitare Serviciul de Asistenţă cel mai apropiat sau Vânzătorul de la care aţi achiziţionat produsul.

Ateliere service, piese de schimb, garanţie Întreţinerea și reparaţiile Întreţinerea și repararea aparatelor moderne, precum și a modulelor constructive relevante din punct de vedere al siguranţei, necesită calificare de specialitate și un atelier dotat cu scule și aparate de testare speciale. Toate lucrările care nu sunt descrise în aceste instrucţiuni trebuie executate într-un atelier de specialitate, respectiv atelierul specificat în contract. Specialiștii noștri au pregătirea, experienţa și dotarea necesară pentru a vă putea oferi soluţia cea mai economică și a vă ajuta cu sfaturile necesare. În cazul încercărilor de reparaţii de către terţi , respectiv de către persoane neautprizate garanţia își pierde valabilitatea. Responsabilităţi Numai în cazul motoarelor marca Briggs&Stratton, Honda, Tecumseh și Robin Subaru, producătorul acestora este responsabil pentru motor, respectiv service, piese de schimb și garanţie, respectiv pentru atelierul specificat prin contract. Pentru aparat (cu excepţia motorului) este responsabilă firma DOLMAR. Generatoarele de curent, precum și toate aparatele care nu conţin motoare din cele specificate anterior nu sunt afectate de această reglementare. În cazul acestora, întreaga responsabilitate se află la DOLMAR. Piesele de schimb Funcţionarea fiabilă și sigură a mașinii Dvs. depinde și de calitatea pieselor de schimb folosite. Folosiţi numai piese de schimb originale. Numai piesele originale provin din procesul tehnologic de fabricaţie a mașinii, garanţie pentru un material de cea mai bună calitate, dimensiuni exacte, o funcţionare corespunzătoare și siguranţă deplină. Piese și accesorii originale se găsesc la distribuitorul Dvs. Acesta dispune și de listele cu piese de schimb necesare pentru a identifica seria articolului dorit și vă va informa permanent cu privire la orice îmbunătăţiri sau noutăţi apărute în ce privește oferta de piese de schimb. Vă rugăm să luaţi în considerare faptul că utilizarea altor piese de schimb în afara celor originale duce la pierderea garanţiei. Garanţia DOLMAR garantează o calitate perfectă a produsului și acoperă astfel cheltuielile ulterioare de reparaţie sub forma înlocuirii pieselor defectate din cauza unor defecte de material sau fabricaţie apărute în perioada de garanţie începută de la data vânzării. Atenţie la clauzele de garanţie specifice la nivel naţional. La nevoie solicitaţi relaţii
