MANUAL DE UTILIZARE 47LB730V LG

Citiți acest manual cu atenție înainte de a utiliza televizorul și păstrați-l pentru consultări ulterioare.

CODURI TASTE

- Această funcție nu este disponibilă pentru toate modelele.

Cod (Hexa)	Funcție Notă		Cod (Hexa)	Funcție Notă
00 CH	+, PR + Buton R/C 53 Listă	Buton R/C
01 CH	-, PR - Buton R/C 5B leșire	Buton R/C
02 Vol	um + Buton R/C 60 PIP(AD)	Buton R/C
03 Vol	um - Buton R/C 61 Albastru	Buton R/C
06	> (Tastă săgeată/Tastă dreapta)	Buton R/C 63	Galben	Buton	R/C
07	< (Tastă săgeată/Tastă stânga)	Buton R/C 71	Verde	Buton	R/C
08	Putere	Buton R/C	72	Roșu	Buton R/C
09	Fără sonor	Buton R/C	79	Raport/Raport de aspect	Buton R/C
0B	Introducere	Buton R/C	91	AD (Descriere audio)	Buton R/C
0E	REPAUS	Buton R/C	7A	Ghid de utilizare	Buton R/C
0F	TV, TV/RAD	Buton R/C	7C	Smart / Home	Buton R/C
10 - 19	* Taste numerice 0 - 9	Buton R/C	7E	SIMPLINK	Buton R/C
1A	Vizualizare rapidă/ Flashback	Buton R/C 8E	▶▶ (Înainte)	Buton	R/C
1E	FAV (Canal preferat)	Buton R/C	8F	◀◀ (Derulare înapoi)	Buton R/C
20	Text (Teletext)	Buton R/C	AA	Informații	Buton R/C
21	T. Opt (Opțiuni teletext)	Buton R/C	AB	Ghid de programe	Buton R/C
28	Revenire (ÎNAPOI)	Buton R/C	B0	▶ (Redare)	Buton R/C
30 Mod	AV (Audio/Video)	Buton R/C B1		■ (Stop / Listă de fișiere)	Buton R/C
39	Titlu/Subtitrare	Buton R/C	BA	II (Înghețare/Redare încetinită/Pauză)	Buton R/C
40	Λ (Tastă săgeată/Cursor sus)	Buton R/C	BB	Fotbal	Buton R/C
41	V (Tastă săgeată/Cursor jos)	Buton R/C	BD	● (ÎNREGISTRARE)	Buton R/C
42	Aplicațiile mele	Buton R/C	DC	3D	Buton R/C
43	Meniu/Setări	Buton R/C	99	Configurare automată	Buton R/C
44	OK / Enter	Buton R/C	9F	Aplicație / *	Buton R/C
45	Meniu rapid	Buton R/C	9B	TV/PC	Buton R/C
4C	Listă - (doar ATSC)	Buton R/C

* Codul de tastă 4C (0x4C) este disponibil pentru modelele ATSC/ISDB care utilizează un canal principal/secundar.
(Pentru Coreea de Sud, Japonia, America de Nord, America Latină, cu excepția modelelor pentru Columbia)

SETAREA DISPOZITIVULUI EXTERN DE CONTROL

- Imaginea ilustrată poate fi diferită de televizorul dvs.

Conectați convertorul USB-serial/mufa de intrare RS-232C la un dispozitiv extern de control (cum ar fi un calculator sau un sistem de control A/V) pentru a controla funcțiile produsului din exterior.

Notă: Tipul de port de control de pe televizor poate fi diferit de la o serie de modele la alta.

* Vă rugăm să rețineți că nu toate modelele acceptă acest tip de conectivitate.

* Cablul nu este furnizat.

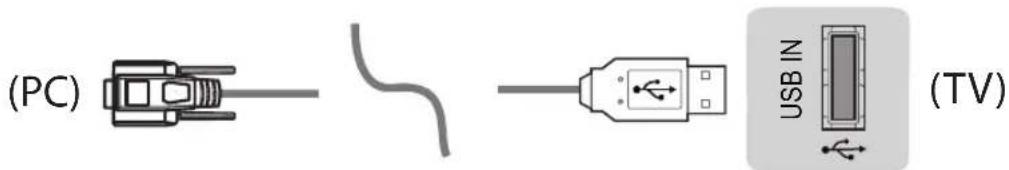

Convertor USB-serial cu cablu USB

Tip USB

(PC) USB IN (TV)

• Televizorul LG acceptă convertorul USB-serial PL2303 integrat (ID furnizor: 0x0557, ID produs: 0x2008), care nu este nici produs, nici furnizat de LG.
• Acesta poate fi achiziționat de la magazinele de calculatoare care comercializează accesorii pentru profesioniștii în domeniul asistenței IT.

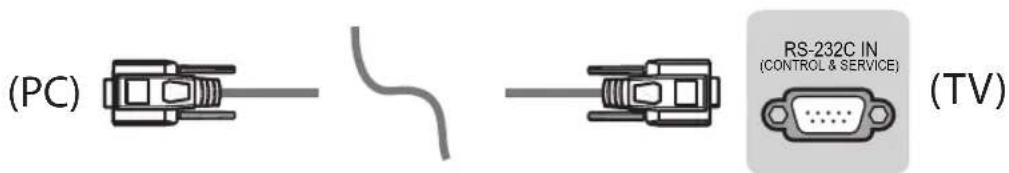

RS-232C cu cablu RS232C

Tip DE9 (D-Sub 9 pini)

- Trebuie să achiziționați cablul RS-232C (DE9, D-Sub 9 pini tip mamă-mamă) - RS-232C necesar pentru conexiunea dintre PC și televizor, specificată în manual.

(PC) RS-232C IN (CONTROL & SERVICE) (TV)

Interfața de conectare poate fi diferită de televizorul dvs.

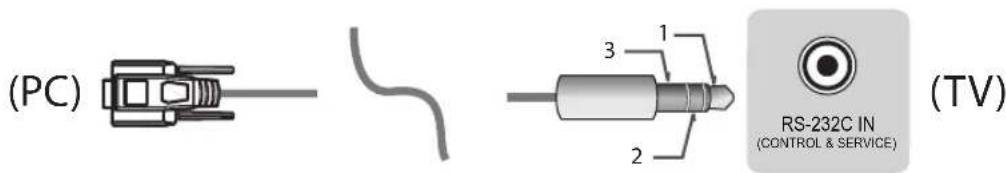

Tip de mufă pentru telefon

• Trebuie să achiziționați cablul cu mufă pentru telefon și mufă RS-232, necesar pentru conexiunea dintre PC și televizor, specificată în manual.
  * Pentru alte modele, conectați la portul USB.
  * Interfața de conectare poate fi diferită de televizorul dvs.

(PC) 3 1 2 SERVICE ONLY (TV)

- sau

(PC) 3 1 2 RS-232C IN (CONTROL & SERVICE) (TV)

Calculator client Configurații RS-232C

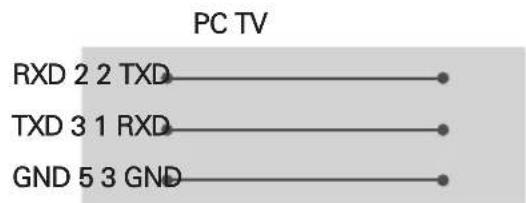

Configurație 3 fire (fără standard)

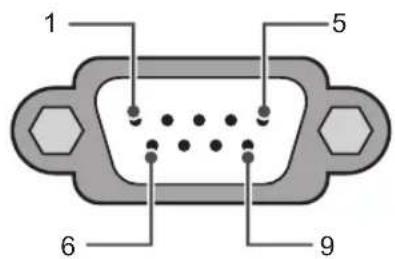

1 5 6 9

RS-232C Port serial

PC TV RXD 2 2 TXD TXD 3 1 RXD GND 5 3 GND

SAU

RXD 3 2 TXD TXD 2 1 RXD GND 5 3 GND

D-Sub 9 Telefon

Set ID

Pentru numărul de identificare al televizorului, consultați „Cartografierea datelor reale” de la pag.6

1. Apăsați SETĂRI pentru a accesa meniurile principale.
2. Apăsați pe butoanele de navigare pentru a derula până la (*General → Despre acest TV sau OPȚIUNI) și apăsați pe OK.
3. Apăsați pe butoanele de navigare pentru a derula până la Setare ID și apăsați pe OK.
4. Derulați la stânga sau la dreapta pentru a selecta un număr de identificare de aparat și selectați ÎNCHIDERE. Intervalul de ajustare este 1-99.
5. Când ați terminat, apăsați pe IEŞIRE. (În funcție de model)

Parametrii de comunicare

• Rată de transfer: 9600 bps (UART)
• Lungime date: 8 biti
- Paritate: Fără

• Bit de oprire: 1 bit
  • Cod de comunicare: cod ASCII
• Utilizați un cablu invers.

Listă de referință pentru comenzi

(În funcție de model)

	COMMAND1	COMMAND2	Date (Hexazecimal)		COMMAND1	COMMAND2	Date (Hexazecimal)
01. Power (Putere)*	k a 00 - 01			15. Balance (Balans)	k t 00 - 64
02. Aspect Ratio (Raport de aspect)	k c (pag.7)			16. Color (Culoare) Temperatură	x u 00 - 64
03. Screen Mute (Oprire ecran)	k d (pag.7)			17. ISM Method (Metodă ISM) (Numai pentru televizoarele cu plasmă)	j p (pag.8)
04. Volume Mute (Fără sonor)	k e 00 - 01			18. Equalizer (Egalizator)	j v (pag.8)
05. Volume Control (Control volum)	k f 00 - 64			19. Energy Saving (Economisire energie)	j q 00 - 05
06. Contrast (Contrast)	k g 00 - 64			20. Tune Command (Comandă reglaj)	m a (pag.9)
07. Brightness (Luminozitate)	k h 00 - 64			21. Channel (Canal) (Program) Adăugare/Ştergere (Omitere)	m b 00 - 01
08. Color/Colour (Culoare)	k i 00 - 64 22. Key (Tastă) m c CODURI taste
09. Tint (Nuanță)	k j 00 - 64			23. Control Back Light, Control Panel Light (Control lumină fundal, Lumină panou de control)	m g 00 - 64
10. Sharpness (Claritate)	k k 00 - 32			24. Input select (Main) (Selectare intrare (principală))	x b (pag.11)
11. OSD Select (Selectie OSD)	k l 00 - 01			25. 3D (Doar pentru modele 3D)	x t (pag.11)
12. Remote Control Lock Mode (Mod blocare telecomandă)	k m 00 - 01			26. Extended 3D (3D extins) (Numai modele 3D)	x v (pag.11)
13. Treble (Înalte)	k r 00 - 64			27. Configurare automată (În funcție de model)	j u		(pag.12)
14. Bass (Bas) k	s 00 - 64

* Notă: În timpul redării sau înregistrării de conținut media, nicio comandă, în afară de Alimentare (ka) și Tastă (mc) nu va fi executată, acestea fiind tratate ca NG. Cu ajutorul cablului RS232C, televizorul poate comunica „comanda ka” în starea pornit sau oprit. Dar, prin cablul convertorului USB-serial, comanda funcționează numai dacă televizorul este pornit.

Protocolul de transmisie/receptie

Transmisie

[Command 1] : Prima comandă pentru a controla televizorul. (j, k, m sau x)

[Command 2] : A doua comandă pentru a controla televizorul.

[Set ID] : Puteti regla [Set ID] pentru a alege numărul de ID de monitor dorit în meniul de opțiuni. Intervalul de ajustare al televizorului este cuprins între 1 și 99. Dacă pentru [Set ID] se selectează valoarea „0”, fiecare televizor conectat poate fi controlat.

* [Set ID] este indicat în baza 10 (de la 1 la 99) în meniu și în hexazecimal (de la 0x00 la 0x63) în protocolul de transmisie/recepție.

[DATA] : Pentru a transmite datele comenzii (hexazecimale). Transmite datele „FF” pentru a citi starea comenzii.

[Cr] : Retur de car - Cod ASCII „0x0D”

[ ] : Spatiu – Cod ASCII „0x20”

Confirmare OK

[Command2][ ][Set ID][ ][OK][Data][x]

* Televizorul transmite semnalul ACK (confirmare) pe baza acestui format atunci când primește date normale. În acest moment, dacă datele sunt transmise în mod citire, acestea indică datele stării prezente. Dacă datele sunt transmise în mod scriere, datele sunt returnate la PC.

Confirmarea erorilor

[Command2][ ][Set ID][ ][NG][Data][x]

* Televizorul transmite semnalul ACK (confirmare) pe baza acestui format atunci când primește date anormale de la functii neviabile sau erori de comunicare.

Date 00: Cod ilegal

Cartografiere date reale (hexazecimal → zecimal)

* Când introduceti [data] în hexazecimal, consultați următorul tabel de conversie.

* Comanda Reglare canal (ma) utilizează valoarea hexazecimală pe 2 octeți ([data]) pentru a selecta numărul de canal.

* Comenzile pot funcționa diferit în funcție de model și de semnal.

1. Alimentare (Command: k a)

▶ Pentru a comanda pornirea* sau oprirea dispozitivului.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Date 00 : Power Off (Oprit) 01 : *Power On (Pornire)

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

▶ Pentru a arăta dacă televizorul este pornit sau *oprit

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* În mod similar, dacă alte funcții transmit date „FF” bazate pe acest format, feedbackul de confirmare prezintă starea fiecărei funcții.

1. Format imagine (Command: k c) (Dimensiune imagine principală)

▶ Pentru reglarea formatului ecranului. (Format principal imagine) Puteți regla de asemenea formatul ecranului utilizând Aspect Ratio (Format imagine) din meniul Q.MENU. sau meniul PICTURE.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Date 01: Ecran normal (4:3)

(America Latină cu exceptia Columbiei)

06 : Setare după program/Original

07:14:9

(Europa, Columbia, Orientul Mijlociu, Asia cu exceptia Coreei de Sud și Japoniei)

09: * Numai scanare

OB: Lat complet

(Europa, Columbia,

Orientul Mijlociu, Asia cu exceptia Coreei de Sud și Japoniei)

10 la 1F : Zoom Cinema de la 1 la 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Cu ajutorul intrării PC, selectați formatul imaginii de pe ecran la 16:9 sau 4:3.
* În modul DTV/HDMI/Component (înaltă definiție), este disponibil Just Scan (Numai scanare).
* Modul Full wide (Lat complet) poate funcționa diferit în funcție de model și este compatibil total pentru DTV și partial pentru ATV și AV.

▶ Pentru selectarea ascunderii/afișării ecranului.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Date 00 : Oprire sunet ecran dezactivată (Imagine pornită) Oprire sunet video dezactivată

01: Ascundere ecran pornită (Imagine oprită)

10: Oprire sunet video activată

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* Numai în caz de activare a opririi sunetului video, televizorul va afișa On Screen Display(OSD) [(Afișaj pe ecran) (OSD)]. Însă, în cazul opririi sunetului ecranului, televizorul nu va afișa OSD.

▶ Pentru pornirea/oprirea sonorului. Puteți accesa modul silențios și cu ajutorul butonului MUTE (FĂRĂ SONOR) de pe telecomandă.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Date 00 : Mod fără sonor pornit (Volum oprit)

01 : Mod fără sonor oprit (Volum pornit)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

1. Volume Control (Control volum) (Command: k f)

▶ Pentru reglarea volumului. Puteți regla volumul și cu ajutorul butoanelor de volum de pe telecomandă.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [f][ ][ID aparat][ ][OK/NG][Date][x]

▶ Pentru a ajusta contrastul ecranului. Contrastul poate fi reglat și din meniul PICTURE. Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

1. Luminozitate (Command: k h)

▶ Pentru a ajusta luminozitatea ecranului. Luminozitatea poate fi reglată și din meniul PICTURE.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

1. Culoare (Command: k i)

▶ Pentru a ajusta culoarea ecranului. Culoarea poate fi reglată și din meniul PICTURE.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

1. Tentă (Command: k j)

▶ Pentru a ajusta nuanța ecranului. Nuanța poate fi reglată și din meniul PICTURE. Transmission [k][j][ ][Set ID][ ][Data][Cr]

Date Roşu : 00 până la verde : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

1. Claritate (Command: k k)

▶ Pentru a ajusta claritatea ecranului. Claritatea poate fi reglată și din meniul PICTURE. Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

1. Selectare OSD (Command: k l)

▶ Pentru a selecta din telecomandă pornirea/oprirea On Screen Display(OSD) [(Afișaj pe ecran)(OSD)]. Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD Oprit 01: OSD pornit

Ack [I][ ][Set ID][ ][OK/NG][Data][x]

1. Mod blocare telecomandă (Command: k m)

▶ Pentru a bloca comenzile panoului frontal de pe monitor și de pe telecomandă. Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Blocare deactivată

01: Blocare activată

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Dacă nu utilizați telecomanda, utilizați acest mod. Atunci când alimentarea de la rețea este oprită și pornită (deconectați și conectați, după 20 - 30 secunde), blocarea controlului extern este eliberată.
* În modul de așteptare (c.c. oprit de temporizatorul de oprire sau comanda „ka”, „mc”), și dacă blocarea tastelor este pornită, televizorul nu va porni prin apăsarea pe IR și tasta locală.

1. Înalte (Command: k r)

▶ Pentru ajustarea sunetelor înalte. Sunetele înalte pot fi reglate și din meniul AUDIO. Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (În funcție de model)

1. Joase (Command: k s)

▶ Pentru ajustarea sunetelor joase. Sunetele joase pot fi reglate și din meniul AUDIO. Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (În funcție de model)

1. Balans (Command: k t)

▶ Pentru ajustarea balansului. Balansul poate fi reglat și din meniul AUDIO. Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

1. Temperatură de culoare (Command: x u)

▶ Pentru reglarea temperaturii culorii. Temperatura culorii poate fi reglată și din meniul PICTURE. Transmission [x][u][ ][ID aparat][ ][Date][Cr]

Data Min : 00 până la Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

1. Metoda ISM (Command: j p) (Numai pentru televizoarele cu plasmă)

▶ Pentru a controla metoda ISM. De asemenea, puteți regla metoda ISM în meniul OPTION. Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min : 02: Orbiter

08: Normal 20: Ştergere culoare

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

1. Egalizator (Command : j v)

▶ Reglați egalizatorul televizorului. Transmission [j][v][ ][Set ID][ ][Data][Cr] MSB LSB

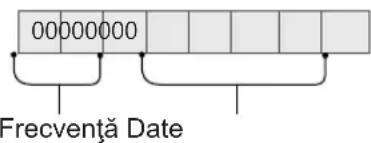

00000000 Frecvență Date

7	6	5		Frecvență	4	3	2	1	0	Pas
0	0	0		Banda 1	0	0	0	0	0	0	(zecimală)
0	0	1		Banda 2	0	0	0	0	1	1	(zecimală)
0	1	0		Banda 3 ...	... ...			... ...	...
0	1	1		Banda 4	1	0	0	1	1			19 (zecimală)

1 0 0

Banda 5

1 0 1 0 0

20 (zecimală)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* Depinde de model și poate fi ajustată când modul sunet este o valoare reglabilă prin EQ.

1. Economisire energie (Command: j q)

▶ Pentru reducerea consumului de energie al televizorului. De asemenea, puteți regla Energy Saving (Economisire energie) din meniul PICTURE.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Date

00 : Oprit

01 : Minim

02 : Mediu

03 : Maxim

04 : Automat (Pentru televizor LCD/ televizor LED) / Senzor inteligent (pentru televizorul PDP)

* (În funcție de model)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

1. Comandă reglaj (Command: m a)

* Această comandă poate funcționa diferit în funcție de model și de semnal.
- Pentru Europa, Orientul Mijlociu, Columbia, Asia, cu exceptia modelelor pentru Coreea de Sud și Japonia
▶ Selectați canalul conform următorului număr fizic.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Analogic antenă/Cablu

[Data 00][Data 01]: Date canal

Date 00 : Date canal octet superior

Date 01 : Date canal octet inferior

- 00 00 \~ 00 C7 (Zecimal: 0 \~ 199)

Date 02 : Sursă de intrare (Analogică)

- 00 : Televiziune terestră (ATV)

- 80 : Televiziune prin cablu (CATV)

* Digital antenă/Cablu/Satelit

[Data 00][Data 01]: Date canal

Date 00 : Date canal superior

Date 01 : Date canal inferior

- 00 00 \~ 27 0F (Zecimal: 0 \~ 9999)

Date 02 : Sursă de intrare (Digitală)

- 10 : Televiziune terestră (DTV)

- 20 : Radio antenă (Radio)

- 40 : Televiziune prin satelit (SDTV)

- 50 : Radio prin satelit (S-Radio)

- 90 : Televiziune prin cablu (CADTV)

- a0 : Radio prin cablu (CA-Radio)

1. Reglați la canalul analogic antenă (PAL) 10.

Set ID = Toate = 00 Date 00 și 01 = Datele canal sunt 10 = 00 0a Date 02 = Televiziune analogica terestră = 00 Rezultat = ma 00 00 0a 00

1. Reglați la Canalul 01 digital antenă (DVB-T). Set ID = Toate = 00

Date 00 și 01 = Datele canal sunt 1 = 00 01

Date 02 = Televiziune digitală terestră = 10 Rezultat = ma 00 00 01 10

1. Reglați la Canalul 1000 prin satelit (DVB-S). Set ID = Toate = 00

Date 00 și 01 = Datele canal sunt 1000 = 03 E8

Date 02 = Televiziune digitală prin satelit = 40

Rezultat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

- Pentru Coreea de Sud, America Latină/de Nord, cu excepția modelului pentru Columbia

▶ Pentru a regla canalul la următoarele numere fizice/principale/secundare.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Canalele digitale au un număr de canal fizic, principal și secundar. Numărul fizic este numărul propriu-zis al canalului digital, numărul principal este numărul cu care ar trebui cartografiat canalul, iar cel secundar este subcanalul. Deoarece tunerul ATSC cartografiază automat canalul la numărul principal/secundar, numărul fizic nu este necesar la trimiterea unei comenzi în modul Digital.

* Analogic antenă/Cablu

Date 00 : Număr fizic canal

- Antenă (ATV) : 02\~45 (Zecimal: 2 \~ 69)

- Cablu (CATV) : 01, 0E\~7D (Zecimal: 1, 14\~125)

[Date 01 \~ 04]: Număr canal principal/secundar

Date 05: Sursă de intrare (Analogică)

- 00 : Televiziune terestră (ATV)

- 01 : Televiziune prin cablu (CATV)

* Digital antenă/Cablu

Date 05 : Sursă de intrare (Digitală)

- 02 : Televiziune terestră (DTV) – Utilizați numărul fizic de canal

- 06 : Televiziune terestră (CADTV) – Utilizați

Numărul fizic de canal

• 22 : Televiziune terestră (DTV) – Nu utilizati Numărul fizic de canal
• 26 : Televiziune terestră (CADTV) - Nu utilizati Numărul fizic de canal
• 46 : Televiziune prin cablu (CADTV) – Utilizați exclusiv numărul de canal principal (Canal cu o parte)

Doi octeti sunt disponibili pentru fiecare număr de canal principal și secundar, dar de obicei octetul inferior este utilizat singur (octetul superior este 0).

1. Reglați la canalul 35 al cablului analogic (NTSC).

Set ID = Toate = 00

Date 00 = Datele canal sunt 35 = 23

Date 01 și 02 = niciunul principal = 00 00

Date 03 și 04 = niciunul secundar = 00 00

Date 05 = Televiziune analogica prin cablu = 01

1. Reglați la canalul 30-3 digital antenă (ATSC).

Set ID = Toate = 00

Date 00 = Nu se cunoaşte numărul fizic = 00

Date 01 și 02 = Numărul principal este 30 = 00 1E

Date 03 și 04 = Numărul secundar este 3 = 00 03

Date 05 = Televiziune digitală terestră = 22

- Pentru modelul din Japonia

▶ Pentru a regla canalul la următoarele numere fizice/principale/secundare.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital antenă/Satelit

Date 05 : Sursă de intrare (Digital/Satelit pentru Japonia)

- 02 : Televiziune terestră (DTV)

- 07 : BS (Transmisie prin satelit)

- 08 : CS1 (Comunicare prin satelit 1)

- 09 : CS2 (Comunicare prin satelit 2)

1 Reglați la canalul 17-1 digital antenă (ISDB-T).

Set ID = Toate = 00

Date 00 = Nu se cunoaşte numărul fizic = 00

Date 01 și 02 = Numărul principal este 17 = 00 11

Date 03 și 04 = Numărul mic/secundar este 1 = 00 01

Date 05 = Televiziune digitală terestră = 02

Date 00 = Nu se cunoaşte numărul fizic = 00

Date 01 și 02 = Numărul principal este 30 = 00 1E

Date 03 și 04 = indiferent = 00 00

Data 05 = Digital BS TV = 07

* Această caracteristică variază în funcție de model.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

1. Adăugare/Ştergere (Omitere) canal (program) (Command: m b)

▶ Pentru a omite canalul (programul) curent pentru data viitoare.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Date 00 : Ştergere(ATSC,ISDB)/ 01:

Omitere(DVB) Adăugare

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Setați starea canalului salvat la ștergere (ATSC, ISDB)/omitere(DVB) sau adăugare.

1. Tastă (Command: m c)

▶ Pentru a transmite codul cheie IR de la distanță.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Date Cod tastă - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

Data Min : 00 până la Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

- Pentru televizor cu plasmă

▶ Pentru a controla lumina panoului.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 până la Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Selectare intrare (Command: x b) (Intrare imagine principală)

▶ Pentru a selecta sursa de intrare pentru imaginea principală.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Date

00 : DTV 01 : CADTV

02 : Satelit DTV 10 : ATV ISDB-BS (Japonia)

* Această funcție depinde de model și de semnal.

25. 3D(Command: x t) (numai modele 3D) (în funcție de model)

▶ Pentru a modifica modul 3D pentru televizor.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (În funcție de model) Date Structură

[Date 00] 00:3D Pornit

01 : 3D Oprit

02:3D-2D

03:2D-3D

[Date 01] 00 : Sus și jos

01 : Alăturat

02 : Tablă de şah

03 : Secvential cu cadru

04 : Intercalare coloane

05 : Intercalare rânduri

[Date 02] 00 : De la dreapta la stânga

01 : De la stânga la dreapta

[Date 03] Efect 3D (Adâncime 3D): Min : 00 - Max : 14 (*transmisie prin cod hexazecimal)

* Functiile [Date 02], [Date 03] depind de model și semnal.

* Dacă [Data 00] este 00 (3D pornit), [Data 03] nu are nicio semnificatie.

* Dacă [Data 00] este 01 (3D oprit) sau 02 (3D - 2D), [Data 01], [Data 02] și [Data 03] nu au nicio semnificatie.

* Dacă [Data 00] este 03(2D - 3D), [Data 01] și [Data 02] nu au nicio semnificatie.

* Dacă [Data 00] este 00 (3D Pornit) sau 03 (2D - 3D), [Data 03] funcționează când 3D Mode (Genre) [Modul 3D (Gen)] este numai la manual.

* Este posibil ca nicio opțiune a modelului 3D ([Date 01]) să nu fie disponibilă în funcție de semnalul de transmisie/video.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O	O
01 X X X
02 X X X
03 X	O O

X: indiferent

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x] [t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command: x v) (numai modele 3D) (în funcție de model)

▶ Pentru a modifica opțiunea 3D pentru televizor. Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Date 01][Cr]

[Date 00] optiune 3D

01 : Adâncime 3D (modul 3D Mode este exclusiv manual)

02 : Punct de vizualizare 3D

06 : Corectare culoare 3D

07 : Zoom Sunet 3D

08 : Vizualizare normală a imaginii

09 : Mod 3D (Gen)

[Date 01] Are propria gamă pentru fiecare opțiune 3D stabilită conform [Date 00].

1) Atunci când [Date 00] este 00

00 : De la dreapta la stânga

01 : De la stânga la dreapta

2) Atunci când [Date 00] este 01, 02

Date Min: 0 - Max: 14 (*transmisie prin cod hexazecimal)

Intervalul de valori de date (0 - 20) convertește automat intervalul punctelor de vizualizare (-10 - +10) (în funcție de model)

* Această opțiune funcționează când 3D Mode (Genre) (Modul 3D (Gen)) este numai la manual.

3) Atunci când [Date 00] este 06, 07

00 : Oprit

01 : Pornit

4) Atunci când [Data 00] este 08

00 : Reveniți la videoclipurile 3D de la videoclipurile 3D convertite la 2D

01 : Transformați videoclipul 3D în videoclip 2D, cu exceptia videoclipurilor 2D convertite la 3D

* Dacă nu este îndeplinită condiția de conversie, comanda este tratată ca NG.

5) Atunci când [Date 00] este 09

27. Configurare automată (Command: j u)

(În funcție de model)

▶ Pentru reglarea automată a poziției imaginii și minimizarea tremurului imaginii. Funcționează doar în modul RGB (PC).

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Date 01 : Executare configurare automată

Ack [u][ ][Set ID][ ][OK/NG][Data][x]
