MANUAL DE UTILIZARE PH 640MST (AX)HA HOTPOINT-ARISTON

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. ! No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.RO PLITÃ Sumar Instalare, 48-51 Poziţionare Conexiune electrică Conexiune pe gas Caracteristici tehnice Caracteristici ale arzătoarelor şi injectoarelor Descrierea aparatului, 52 Vedere de ansamblu Pornire şi utilizare, 53-54 Sfaturi practice pentru utilizarea arzătoarelor Sfaturi practice pentru utilizarea plitelor electrice Precauţii şi sfaturi, 55 Siguranţă generală Aruncarea ambalajului Întreţinere, 56 Întreruperea alimentării cu energie electrică Curăţarea aparatului Întreţinerea robinetelor de gaz Anomalii şi remedii, 57 Instrucţiuni de utilizare Italiano, 1Italiano, 1 Italiano, 1Italiano, 1 Italiano, 1 Français, 23 Espanol, 36 English,12

! Este important să păstraţi acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau transport, asiguraţi-vă că manualul de instrucţiuni însoţeşte aparatul pentru a informa noul proprietar asupra funcţionării şi a avertismentelor aferente. Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante referitoare la instalare, utilizare şi siguranţă. Poziţionare ! Ambalajele nu constituie jucării pentru copii. Acestea vor fi eliminate în conformitate cu normele în vigoare (a se vedea cap. “Precauţii şi sfaturi”). ! Instalarea va fi efectuată în conformitate cu instrucţiunile de utilizare şi de către personalul specializat. O instalare eronată poate produce daune persoanelor. ! Acest aparat poate fi instalat şi poate funcţiona doar în spaţii bine ventilate, în concordanţă cu normele naţionale în vigoare. Trebuie urmate indicaţiile de mai jos:

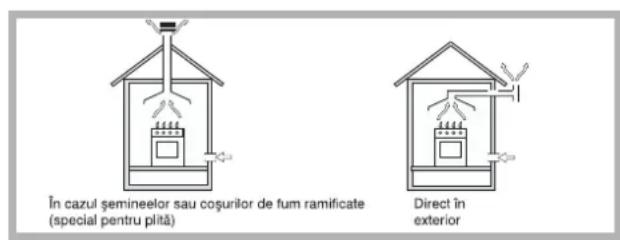

• Încăperea trebuie prevăzută cu un sistem de evacuare în exterior a fumurilor provenite din combustie, realizat prin intermediul unei hote sau a unui ventilator electric care să intre în funcţiune automat, de fiecare dată când aparatul este conectat.

• Încăperea trebuie prevăzută cu un sistem de pătrundere a aerului necesar reglării combustiei. Debitul de aer necesar pentru combustie nu trebuie să fie mai mic de 2

/h/kW capacitate instalată. Sistemul de aerisire poate fi realizat prelevând direct aerul din exterior cu ajutorul unei ţevi de cel puţin 100 cm

secţiune interioară utilă şi ferită de orice eventuală opturare accidentală. Un alt mod de aerisire este preluarea indirectă a aerului, prin intermediul unor încăperi adiacente prevăzute cu un sistem de aerisire spre exterior, de tipul celui prezentat mai sus, cu condiţia ca acestea să nu fie părţi comune ale imobilului, camere cu risc de incendiu sau dormitoare.

• Gazele de petrol lichefiate, mai grele decât aerul, se depun şi stagnează în partea de jos. De aceea, încăperile în care se depozitează butelii cu GPL trebuie prevăzute cu orificii de aerisire situate în partea de jos, pentru a permite evacuarea eventualelor scăpări de gaz. Buteliile de GPL, goale sau parţial umplute nu trebuie instalate sau depozitate în încăperi situate sub nivelul solului (pivniţe, etc.). Se recomandă să păstraţi în încăpere doar butelia din care consumaţi momentan, plasată astfel încât să nu intre sub acţiunea directă a surselor de căldură (cuptoare, şeminee, sobe, etc.) ce ar determina creşterea temperaturii peste 50°C. Încastrare în mobilier Plitele pe gaz şi mixte sunt predispuse la un grad de protecţie împotriva încălzirilor excesive astfel încât mobilele situate în apropierea plitei nu trebuie să depăşească înălţimea acesteia. Pentru instalarea corectă a plitei trebuie respectate următoarele indicaţii:

• Mobilele adiacente a căror înălţime depăşeşte planul de lucru trebuie situate la cel puţin 600 mm distanţă în raport cu capătul planului de lucru;

• Hota trebuie instalată în conformitate cu instrucţiunile cuprinse în manualul de instalare a hotei; oricum, nu la mai puţin de 650 mm deasupra plitei.

• Poziţionaţi corpurile de mobilier suspendate la o înălţime de cel puţin 420 mm în raport cu hota (a se vedea figura). Dacă plita este instalată sub un element de mobilier suspendat, acesta din urmă trebuie să păstreze o distanţă de cel puţin 700 mm faţă de planul de lucru (a se vedea figura).

• Nişa rezervată plitei trebuie să aibă dimensiunile indicate în figura de mai jos. Clemele de fixare sunt prevăzute pentru amplasarea plitei deasupra unei mobile având grosimea blatului cuprinsă între 20 - 40 mm. Se recomandă folosirea tuturor clemelor pentru o fixare corespunzătoare a aparatului. 555 mm55 mm475 mm Schema de fixare a cârligelor Poziţia clemei pentru Poziţia clemei pentru sus H=20mm sus H=30mm Instalare

Faţă Poziţia clemei pentru Spate sus H=40mm ! Folosiţi clemele conţinute în "punguţa cu accesorii".

• În cazul în care plita nu este instalată deasupra unui cuptor încorporat, trebuie intercalat un panou din lemn pentru izolare. Acesta trebuie poziţionat la o distanţă minimă de 20 mm. de fundul tăvii cu plite. Ventilare Pentru a garanta o bună ventilare este necesar să eliminaţi peretele din spatele nişei. Este preferabil să instalaţi cuptorul astfel încât acesta să se sprijine pe 2 suporturi din lemn. Dacă, în caz contrar exista un plan de sprijin continuu, acesta trebuie să aibă o deschidere de cel puţin 45 x 560 mm (a se vedea figurile). În cazul instalării deasupra unui cuptor încorporabil, fără ventilare forţată de răcire, pentru a permite o ventilare adecvată în interiorul mobilei trebuie prevăzute orificii de pătrundere şi evacuare a aerului (a se vedea figurile). Conexiunea electrică Plitele prevăzute cu cablu de alimentare tripolar sunt predispuse la funcţionarea cu curent alternativ, la tensiunea şi frecvenţa de alimentare indicate pe eticheta aparatului (situată pe partea inferioră a plitei). Conductorul este de culoare galben-verzui. În cazul instalării deasupra unui cuptor încorporabil, conexiunea electrică a plitei şi a cuptorului trebuie realizată separat, atât din motive de siguranţă electrică cât şi pentru a facilita scoaterea eventuală a cuptorului. Branşamentul cablului de alimentare la reţeaua electrică Montaţi pe cablu un ştecher corespunzător sarcinii înscrise pe eticheta cu caracteristici a produsului. În cazul branşamentului direct pe linia electrică, intercalaţi între aparat şi linia electrică un întrerupător omnipolar cu deschiderea de minim 3 mm între contacte, dimensionat la sarcină şi în conformitate cu normele în vigoare (firul de împământare galben-verzui să nu fie întrerupt de întrerupător). Cablul de alimentare este astfel plasat încât să nu atingă în nici un punct al său o temperatură depăşind-o pe cea ambientală cu 50°C. ! Instalatorul este responsabil de corectitudinea branşamentului şi de efectuarea acestuia în conformitate cu normele de siguranţă. Înaintea efectuării branşamentului, verificaţi ca:

• priza să fie cu împământare şi conform normelor legale;

• priza să fie în măsură de a suporta sarcina maximă de putere a aparatului, indicată pe eticheta cu caracteristici;

• tensiunea de alimentare să fie cuprinsă în valorile indicate pe eticheta cu caracteristici;

• priza să fie compatibilă cu ştecherul aparatului. În caz contrar, înlocuiţi priza sau ştecherul; nu folosiţi prelungitoare. ! După instalare, cablul electric şi priza de curent trebuie să fie uşor accesibile. ! Cablul nu trebuie să fie îndoit sau zgâriat. ! Cablul trebuie verificat periodic şi înlocuit doar de către tehnicieni autorizaţi (a se vedea cap. Asistenţă). ! Producătorul îşi declină orice responsabilitate dacă aceste indicaţii nu sunt respectate. Conectarea la gaz Conectarea aparatului la butelie sau la reţeaua de gaz conform Normelor naţionale în vigoare trebuie executată de un instalator autorizat care va şti dacă aparatul este reglat pentru tipul de gaz ce va fi utilizat. În caz contrar, se vor consulta instrucţiunile de la cap. “Adaptarea la diferite tipuri de gaz”. Dacă plita este conectată la butelie, utilizaţi numai regulatoare de presiune în conformitate cu standardele Normei naţionale aferente în vigoare. ! Pentru o funcţionare sigură, pentru o utilizare adecvată a energiei şi pentru prelungirea duratei aparatului, verificaţi ca presiunea de alimentare să respecte valorile indicate în tabelul 1 “Caracteristici ale arzătoarelor şi injectoarelor”. Racordarea tubului rigid (cupru sau oţel) ! Racordarea la reţeaua de gaz trebuie efectuată astfel încât aparatul sau diferite părţi ale acestuia să nu fie obstrucţionate. Rampa de alimentare este prevăzută cu un racord în formă 560 mm. 45 mm.50

vezi placuta cu caracteristici Acest aparat este conform cu urmatoarele Directive Comunitare: - 2006/95/CEE din 12/12/06 (Tensiune Joasa) cu modificarile ulterioare - 2004/108/CEE din 15/12/04 (Compatibilitate Electromagnetica) cu modificarile ulterioare - 93/68/CEE din 22/07/93 cu modificarile ulterioare. - 2002/96/CEE cu modificarile ulterioare. - 2009/142/CEE din 30/11/09 cu modificarile ulterioare. de “L” orientabilă cu manşon de etanşeitate. Dacă este necesar ca acest racord să fie rotit, trebuie neapărat înlocuit manşonul de etanşeitate (livrat o dată cu aparatul). Racordul de intrare a gazului în aparat este un conector filetat, G 1/2 tarod cilindric. Racordarea furtunului flexibil din oţel Racordul de intrare a gazului în aparat este un conector filetat G 1/2 tarod cilindric. Utilizaţi numai ţevi/tuburi/furtunuri şi manşoane de etanşeitate conform codurilor curente de producţie. Instalarea acestor ţevi trebuie efectuată astfel încât lungimea acestora să fie de maximum 2000 mm. O dată încheiată conectarea, verificaţi ca tubul metalic să nu fie strivit sau să nu atingă părţi mobile. ! Utilizaţi exclusiv tuburi în conformitate cu Norma naţională aferentă în vigoare şi garnituri de susţinere în conformitate cu Normele Naţionale în vigoare. Verificarea etanşeităţii ! La încheierea instalării, verificaţi etanşeitatea tuturor racordurilor folosind o soluţie de apă cu săpun, niciodată flacără. Adaptarea la diferite tipuri de gaz Pentru a adapta plita la diferite tipuri de gaz diferite de cel pentru care aceasta a fost concepută (indicat pe eticheta fixată pe partea interioară a plitei sau pe ambalaj), este necesară înlocuirea injectoarelor tuturor arzătoarelor, astfel:

1. ridicaţi grătarul plitei şi scoateţi arzătoarele din locaşurile

2. deşurubaţi injectoarele cu o cheie tubulară de 7 mm şi

înlocuiţi-le cu injectoare potrivite noului tip de gaz (a se vedea tabelul 1 “Caracteristici ale arzătoarelor şi injectoarelor”);

3. remontaţi piesele în ordine inversă;

4. la încheierea operaţiei, înlocuiţi vechea etichetă cu

eticheta corespunzătoare noului tip de gaz.

• Reglarea aerului primar al arzătoarelor: Arzătoarele nu necesită nici o reglare a aerului primar.

1. Poziţionaţi robinetul de gaz pe poziţia minim;

2. Scoateţi butonul corespunzător arzătorului vizat şi

manevraţi şurubul (situat în interiorul ştuţului sau lateral tijei robinetului) până obţineţi o flacără mică şi uniformă;

3. Verificaţi dacă, rotind rapid

butonul de la maxim la minim, flacăra nu se stinge;

4. La aparatele echipate cu dispozitiv de siguranţă

(termocuplu), dacă dispozitivul nu funcţionează corect când arzătoarele sunt pe minim, măriţi debitul minimelor manevrând şurubul de reglaj.

5. La încheierea operaţiei, aplicaţi ceara de sigiliu (sau un

înlocuitor) pe by-pass. ! În cazul utilizării gazului lichid, şurubul de reglare trebuie împins la refuz. ! Dacă presiunea gazului utilizat este diferită (sau variabilă) faţă de cea prevăzută, trebuie instalat, pe canalul de aducţiune un regulator de presiune corespunzător şi conform normelor naţionale în vigoare privind reţelele de gaz.RO

(1) Doar pentru aparatele echipate cu dispozitiv de siguranţă împotriva scăpărilor de gaz.

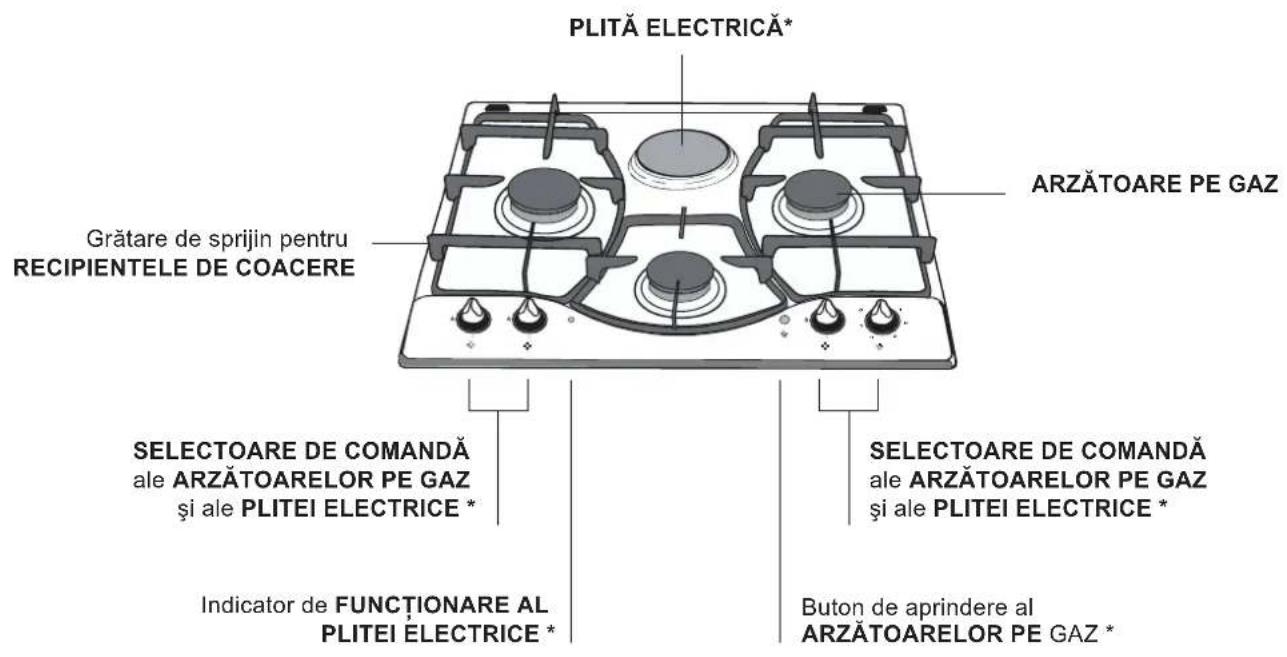

Descrierea aparatului Vedere de ansamblu

Valabile doar pentru anumite modele.

• Indicatorul DE FUNCŢIONARE AL PLITEI ELECTRICE* se aprinde în orice poziţie a selectorului, cu excepţia celei de oprit.

• ARZĂTOARELE PE GAZ sunt de diferite dimensiuni şi puteri. Alegeţi-le pe cele adecvate diametrului recipientului utilizat.

• Selectoarele de comandă ale ARZĂTOARELOR PE GAZ şi ale PLITEI ELECTRICE* sunt folosite pentru reglarea flăcării şi a puterii acesteia.

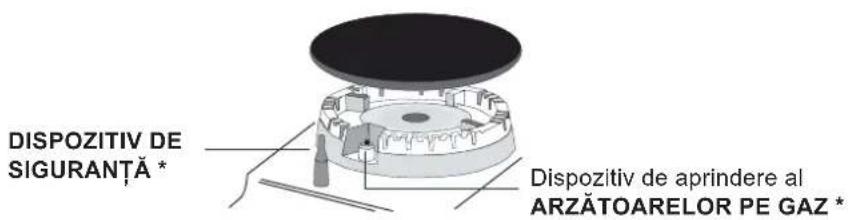

• Dispozitivul de aprindere al ARZĂTOARELOR PE GAZ* permite aprinderea automată a arzătoarului prestabilit.

• DISPOZITIVUL DE SIGURANŢĂ* este utilizat în cazul stingerii accidentale a flăcării, împiedicând scurgerile de gaz.

PLITĂ ELECTRICĂ* Grătare de sprijin pentru

! Pe fiecare selector este indicată poziţia arzătorului pe gaz sau a plitei electrice* corespunzătoare. Arzătoarele pe gaz Arzătorul prestabilit poate fi reglat cu ajutorul selectorului corespunzător, după cum urmează:

• Oprit Maxim Minim Pentru a aprinde unul dintre arzătoare, apropiaţi-vă cu o flacără sau cu un aprinzător, apăsaţi până la capăt şi rotiţi selectorul corespunzător în sens invers acelor de ceasornic până ajungeţi în dreptul poziţiei de putere maximă. La modelele echipate cu dispozitiv de siguranţă, este necesar să menţineţi apăsat selectorul pentru circa 2-3 secunde până se încălzeşte dispozitivul care menţine aprinsă flacăra în mod automat. La modelele echipate cu dispozitiv de aprindere, pentru a aprinde arzătorul prestabilit, apăsaţi mai întâi butonul de aprindere, identificat prin simbolul , după care apăsaţi până la capăt şi rotiţi selectorul corespunzător în sens invers acelor de ceasornic până ajungeţi în dreptul poziţiei de putere maximă. Anumite modele sunt echipate cu aprindere integrată în interiorul selectorului; în acest caz este prezent dispozitivul de aprindere dar nu şi butonul de aprindere (simbolul se găseşte în apropierea fiecărui selector). Pentru a aprinde arzătorul prestabilit este suficient să apăsaţi mai întâi, până la capăt selectorul corespunzător, după care să-l rotiţi în sens invers acelor de ceasornic până ajungeţi în dreptul poziţiei de putere maximă, ţinându-l apăsat până la aprindere. ! În cazul stingerii accidentale a flăcării arzătorului, opriţi selectorul de comandă şi nu încercaţi să-l reaprindeţi decât după cel puţin 1 minut. Pentru a stinge arzătorul, este necesar să rotiţi selectorul în sensul acelor de ceasornic până la oprire (corespunzătoare simbolului “•”). Plitele electrice* Pentru reglare, rotiţi selectorul corespunzător în sensul acelor de ceasornic sau în sens invers acestora în funcţie de 6 poziţii diferite: Poz.

Plită normală sau rapidăOpritPutere minimăPuteri intermediarePutere maximă Pentru orice poziţie a selectorului, diferită de cea de oprit, se obţine aprinderea indicatorului de funcţionare. Sfaturi practice pentru utilizarea arzătoarelor Pentru a obţine randamentul maxim trebuie să luaţi în considerare următoarele indicaţii:

• utilizaţi recipiente adecvate fiecărui arzător (a se vedea tabelul) pentru a evita ca flacăra să depăşească suprafaţa recipientelor;

• utilizaţi întotdeauna recipiente cu fundul plat şi prevăzute cu capac;

• în momentul atingerii punctului de fierbere, rotiţi selectorul până ajungeţi în dreptul poziţiei minime. Arzător Rapid (RR)Rapid Redus (RR)Semi Rapid (S)Auxiliar (A)Triplă Coronă (TC)Ø Diametru Recipiente (cm)24 - 2622 - 2416 - 2010 - 1424 - 26 Pentru identificarea tipului arzătorului, consultaţi figurile prezente în paragraful "Caracteristici ale arzătoarelor şi injectoarelor". Pornire şi utilizare

Valabile doar pentru anumite modele.54

Valabile doar pentru anumite modele. Sfaturi practice pentru utilizarea plitelor electrice Pentru a evita dispersiile de căldură şi deteriorarea plitei, vă recomandăm să folosiţi recipiente cu fundul plat având diametru nu mai mic decât cel al plitei. Pos.

Plită normală sau rapidă Oprit. Coacerea legumelor, a pestelui. Coacerea cartofilor (la vapori), a ciorbelor, a fasolei. Gătirea unor cantităti mari de ciorbe, alimente. Pentru fripturi (medii). Pentru fripturi (retete bine făcute). Rumenire sau atingerea punctului de fierbere într-un timp record. ! Înainte de a utiliza plitele pentru prima dată, este necesar să le încălziţi la temperatura maximă pentru circa 4 minute, fără a folosi recipiente de coacere. Pe durata acestei faze iniţiale, învelişul de protecţie se întăreşte şi atinge rezistenţa maximă.RO

Precauţii şi sfaturi ! Aparatul a fost proiectat şi construit în conformitate cu normele internaţionale de siguranţă. Aceste avertismente sunt furnizate din măsuri de siguranţă şi trebuie citite cu atenţie. Siguranţă generală

• Acest aparat face parte din clasa aparatelor încorporabile din clasa 3.

• Aparatele pe gaz necesită, pentru o corectă funcţionare, un regulator de presiune. Verificaţi ca instalarea acestora să respecte indicaţiile prevăzute în paragraful aferent capitolului “Poziţionare”.

• Instrucţiunile se adresează doar ţărilor a căror destinaţie şi simboluri apar pe manualul de instrucţiuni şi pe eticheta aparatului.

• Aparatul a fost conceput pentru utilizarea de tip non- profesional, în interiorul locuinţelor.

• Aparatul nu va fi instalat afară, chiar dacă spaţiul este protejat de un acoperiş, deoarece este foarte periculoasă expunerea acestuia la ploi şi la intemperii.

• Nu funcţionează la temperaturi mai mici de 16 grade

• Nu atingeţi aparatul dacă aveţi mâinile sau picioarele ude sau umede.

• Aparatul trebuie sa fie utilizat numai pentru coacerea alimentelor si numai de persoane adulte, conform instructiunilor din manual. Orice alta utilizare (de exemplu: încalzirea locuintei) este considerata improprie si deci periculoasa. Fabricantul nu va putea fi considerat responsabil pentru eventuale daune provenite din utilizarea improprie, gresita sau irationala a aparatului.

• Evitaţi contactul cablului de alimentare al altor aparate electrocasnice cu părţile calde ale acestui aparat.

• Nu obstrucţionaţi orificiile de ventilare şi de propagare a căldurii.

• Verificaţi întotdeauna ca selectoarele să se afle în dreptul poziţiei “!”/“ "” în momentul neutilizării aparatului.

• Nu trageţi ştecherul din priza de curent, trăgând de cablu, ci de ştecher.

• Nu efectuaţi nici o operaţie de curăţare sau întreţinere fără a fi deconectat mai întâi aparatul.

• În cazul apariţiei defecţiunilor, nu interveniţi în mecanismele interne ale acestuia în vederea reparaţiei. Apelaţi Service-ul autorizat (a se vedea cap. Asistenţă).

• Asiguraţi-vă că mânerele vaselor de gătit sunt întotdeauna îndreptate spre interiorul plitei pentru a evita ciocniri accidentale.

• Nu închideţi capacul de sticlă (dacă este prezent) în cazul în care arzătoarele pe gaz sau plitele electrice sunt calde încă.

• Nu lăsaţi în funcţiune plita electrică dacă nu aţi aşezat în prealabil vase de gătit pe suprafaţa acesteia.

• Nu utilizaţi vase instabile sau deformate.

• Aparatul nu trebuie pus în funcţiune prin intermediul unui temporizator extern sau al unui sistem separat de comandă la distanţă. Aruncarea ambalajului

Întreruperea alimentării cu energie electrică Scoateţi ştecherul din priza de curent atunci când se efectuează lucrări de întreţinere. Curăţarea aparatului ! Evitaţi folosirea detergenţilor abrazivi sau corozivi, şi a celor sub formă de praf, precum şi a bureţilor cu suprafaţă abrazivă: aceştia pot deteriora iremediabil suprafaţa produselor. ! Nu utilizaţi niciodată produse pe bază de vapori sau cu presiune ridicată în vederea curăţării aparatelor.

• Pentru efectuarea operaţiei de întreţinere, este suficient să spălaţi plita cu un burete umed, uscând-o ulterior cu ajutorul unui material de absorbţie specific.

• Elementele mobile ale arzătoarelor trebuie spălate frecvent cu apă caldă şi detergent, eliminând cu grijă eventualele cruste.

• În cazul plitelor echipate cu aprindere automată este necesară curăţarea frecventă a părţii terminale a dispozitivelor de aprindere instantanee electronică şi verificarea orificiilor de evacuare a gazului (acestea nu trebuie obstrucţionate în nici un fel).

• Plitele electrice se curăţă cu un material umed şi se ung cu puţin ulei când sunt încă călduţe.

• Inoxul poate rămâne pătat dacă rămâne în contact îndelungat cu apa calcaroasă şi detergenţii abrazivi (pe bază de fosfor). Este recomandată clătirea din abundenţă şi uscarea după curăţare. Este, de asemenea necesară înlăturarea eventualelor picături de apă. Întreţinere Întreţinerea robinetelor de gaz Verificaţi starea acestora, iar în cazul blocărilor sau a dificultăţilor de rotire, va fi necesară înlocuirea robinetului însuşi. ! Această operaţie trebuie efectuată de către Service-ul autorizat.RO

Anomalii şi remedii Se poate întâmpla ca plita să nu funcţioneze sau să funcţioneze defectuos. Înainte de a apela Service-ul, consultaţi capitolul de mai jos.Înaintea efectuării oricărei operaţii, verificaţi dacă nu există întreruperi din partea reţelei de alimentare cu gaz sau electrice, şi, în particular dacă robinetele de gaz au fost deschise. Cauze posibile / Soluţii:

• Au fost obstrucţionate orificiile de evacuare a gazului arzătorului;

• Nu au fost montate corect părţile mobile ce intră în componenţa arzătorului;

• Există curenţi de aer în apropierea plitei.

• Nu aţi apăsat până la capăt selectorul;

• Nu aţi menţinut apăsat până la capăt selectorul suficient pentru a activa dispozitivul de siguranţă;

• Au fost obstrucţionate orificiile de evacuare a gazului corespunzătoare dispozitivului de siguranţă.

• Au fost obstrucţionate orificiile de evacuare a gazului;

• Există curenţi de aer în apropierea plitei.

• Reglarea minimelor nu este corectă.

• Fundul recipientelor nu este perfect plat;

• Recipientul nu este centrat pe arzător sau pe plita electrică;

• Grătarele nu au fost inversate. Anomalii Arzătorul nu se aprinde sau flacăra nu este uniformă. Flacăra nu rămâne aprinsă în cazul modelelor echipate cu dispozitiv de siguranţă. Arzătorul, în poziţia minimă nu rămâne aprins. Recipientele sunt instabile. Dacă, după efectuarea verificărilor, plita nu funcţionează sau inconvenientul persistă, apelaţi Service-ul. Comunicaţi:

• modelul aparatului (Mod.)

• numărul seriei (S/N) Aceste informaţii se regăsesc pe eticheta cu caracteristici ale aparatului aflată fie pe aparat, fie pe ambalajul acestuia. ! Nu apelaţi niciodată la tehnicieni neautorizaţi şi nu utilizaţi piese de schimb neoriginale.TR
