PH 640MST (AX)HA - Cucina HOTPOINT-ARISTON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina mista gas ed elettrica
Marca	Hotpoint-Ariston
Modello	PH 640MST (AX)HA
Numero di bruciatori a gas	5 (di cui uno a tripla corona)
Numero di piastre elettriche	1 piastra rapida
Potenza massima bruciatore rapido	3,00 kW
Potenza massima bruciatore tripla corona	3,25 kW
Potenza piastra elettrica	6 posizioni (da 0 a 6)
Accensione	Accensione automatica con candeletta
Dispositivo di sicurezza	Termocoppia antispengimento
Alimentazione elettrica	Monofase 220-240 V / 50-60 Hz
Alimentazione gas	Gas naturale (G20/G25) o GPL (secondo kit iniettori)
Classe di installazione	Classe 3 (da incasso)
Dimensioni di incasso	Circa 560 x 480 mm (non specificate precisamente)
Manutenzione ordinaria	Pulizia con spugna umida e detergente non abrasivo
Pulizia bruciatori	Parti smontabili lavabili con acqua calda
Pulizia piastre elettriche	Panno umido, oliare leggermente tiepido
Materiale della superficie	Acciaio inossidabile
Manutenzione rubinetti gas	Sostituire da un tecnico autorizzato se bloccato
Regolazioni disponibili	Adattamento a diversi tipi di gas (iniettori)
Allaccio elettrico	Presa normalizzata o interruttore omnipolare
Allaccio gas	Tubo rigido o flessibile in acciaio inox
Paesi di compatibilità	Francia, Belgio, Lussemburgo, Olanda

Domande frequenti - PH 640MST (AX)HA HOTPOINT-ARISTON

Come accendere un bruciatore a gas?

Premere a fondo la manopola corrispondente e girarla in senso antiorario fino alla posizione massima. Sui modelli con sicurezza, tenere premuta 2-3 secondi. Se l'accensione è integrata, la candeletta si attiva automaticamente.

Cosa fare se la fiamma di un bruciatore si spegne?

Girare la manopola sulla posizione spento e attendere almeno 1 minuto prima di riaccendere. Verificare che i fori del gas non siano ostruiti e che la termocoppia sia ben calda.

Come pulire il piano cottura?

Usare una spugna umida con un detergente non abrasivo. Asciugare con un panno morbido. Per l'acciaio inox, risciacquare abbondantemente con acqua pulita dopo la pulizia per evitare macchie di calcare.

Posso usare pentole in rame?

Sì, ma assicurarsi che il fondo sia perfettamente piatto e che il diametro corrisponda al bruciatore. Le pentole non devono superare i bordi del bruciatore per evitare una combustione non corretta.

Come adattare il piano a un altro tipo di gas?

È necessario sostituire gli iniettori dei bruciatori con quelli adatti al nuovo gas. Consultare la tabella delle caratteristiche dei bruciatori e contattare il servizio post-vendita per ottenere il kit iniettori.

Cosa fare se il bruciatore non si accende?

Verificare che l'alimentazione gas non sia interrotta, che i fori di uscita non siano ostruiti, che le parti del bruciatore siano ben montate e che non ci sia corrente d'aria. Se l'accensione è automatica, pulire la candeletta.

È possibile installare il piano sopra un forno?

Sì, ma il forno deve avere un sistema di raffreddamento a ventilazione forzata. Altrimenti, prevedere aperture di aerazione nel mobile. Il collegamento elettrico del piano e del forno deve essere separato.

Come mantenere le piastre elettriche?

Pulirle con un panno umido quando sono tiepide. Applicare un po' d'olio per proteggerle. Non lasciare la piastra accesa senza pentola.

Perché la fiamma è gialla o irregolare?

Può essere dovuto a fori del gas ostruiti, un bruciatore montato male, o una corrente d'aria. Verificare anche che l'aria primaria sia corretta (i bruciatori non richiedono regolazione dell'aria primaria).

Come riciclare l'apparecchio a fine vita?

Attenersi alla direttiva RAEE (2002/96/CE). Non gettare l'apparecchio con i rifiuti domestici. Portarlo a un punto di raccolta differenziata o al rivenditore al momento dell'acquisto di un nuovo apparecchio.

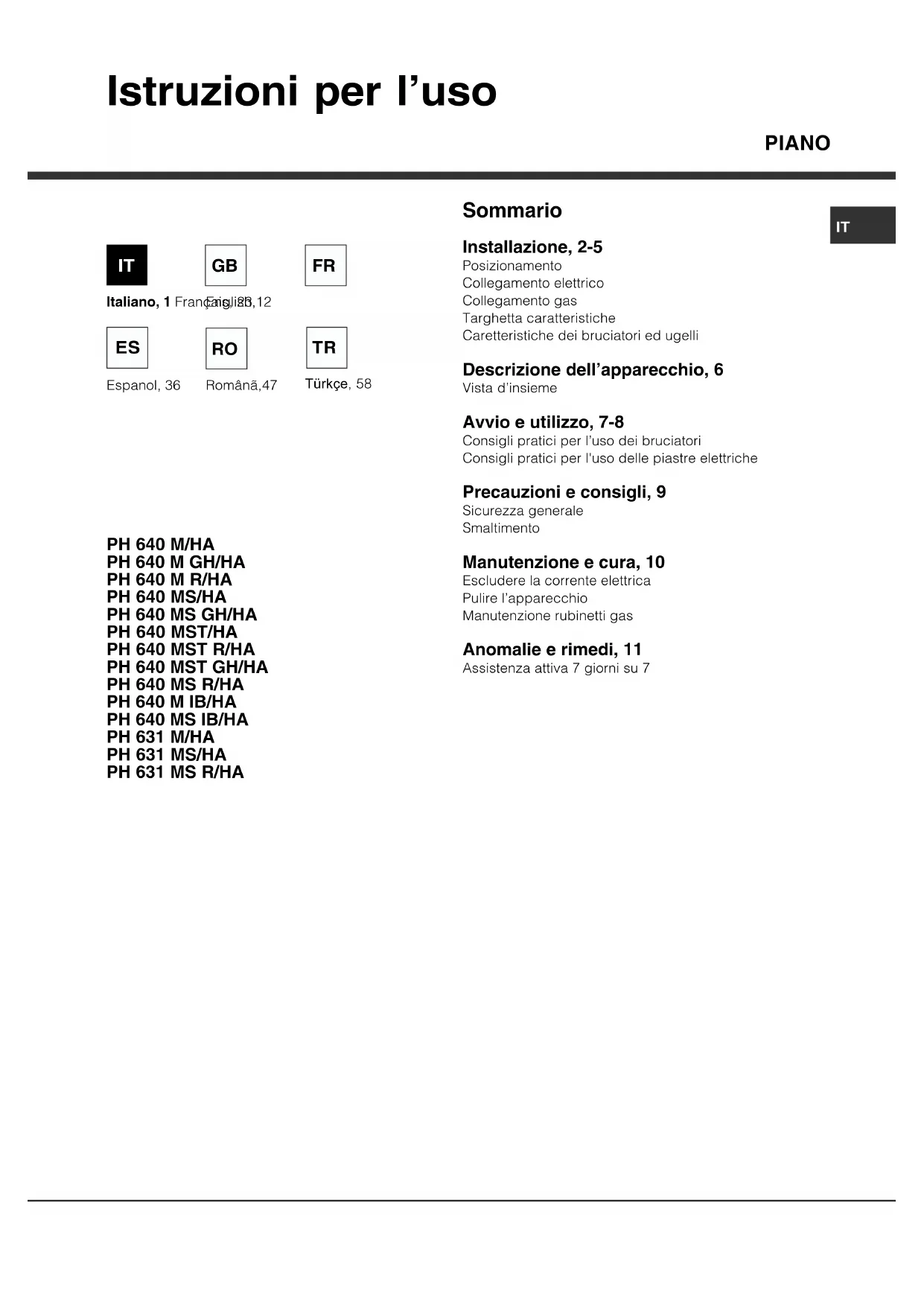

MANUALE UTENTE PH 640MST (AX)HA HOTPOINT-ARISTON

Italiano,1 Frangangli8,12

Espanol, 36

Romana,47

Türkce,58

Summario

Installazione, 2-5

Posizionamento

Collegamento elettrico

Collegamento gas

Targhetta caratteristica

Caretteristiche dei brucatori ed ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Avvio eutilizzato,7-8

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Precauzioni e consigli, 9

Sicurezza generale

Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 11

Assistenza attiva 7 giorni su 7

IT

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, cessione o di trasloco, assicurarsi che resti insieme all'apprecchio per informare il nuovo proprietario sul funzionamento e sui relativi averimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono glucattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consiglio).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione cui cause danni a個人, animali o cose. ! Questo appearecchio cui essere installato e funzionare solo in locali permanentente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Debbono essere osservati i seguenti requisiti:

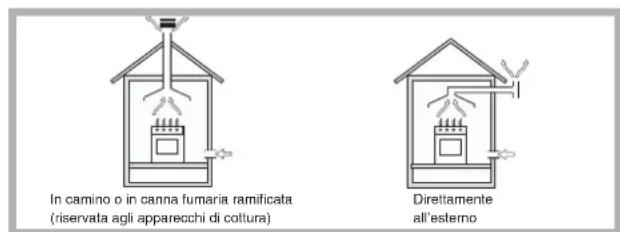

- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m^3/h per kW di potenza installata.

stema cui estere realizzato. levando direttamente l'aria esterno dell'edificio tramite un adotto di almeno 100~cm^2 di oione utile e tale che non ssa essere accidentally ruito.

Owero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'evacuationdal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a bianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 650 mm.
• Posizione are i pensili adiacenti alla cappa ad un'altezza minima dal top di 420~mm (vedi figura).

Allorché il piano di cottura venga installato sotto un pensile, quest'ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

• Il vano del mobile dovra avere le dimensioni indicate nella figura. Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm

Avanti

Posizione gancio per Dietro top H=40mm

! Usare iganci contentui nella "confezione accessori"

• Nel caso in cui il piano non sia installato su di un forn o incasso, è necessario insere un pannello di legno come isolamento. Esso dovra essere posizionato ad una distanza minima di 20 mm. nella parte inferiore del piano stesso.

Aerazione

Per garantire una Buona aerazione è necessario eliminare la parete posteriore del vano. É preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un'apertura di almeno 45 x 560 mm (vedi figure).

Nel caso di installatione sopra un forno da incasso除去 ventilazione forzata di raffreddamento, per consentire un'adequata areazione all'interno del mobile vanno garantite delle prese d'aria di ingressso e di uscita (vedi figure).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduzione di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn da incasso l'allaccio elettrico del piano e quello del forn deve essere realizzato separamente, sa per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico
indicato nella targhetta caratteristica.
In caso di collegamento diretto alla rete è necessario
interporre tra l'apparecchio e la rete un errutto
onnipolare con aperture minima fra i contatti di 3 mm
dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il
cavo di alimentazione deve essere posizionato in modo tale
che in nessun punto superi di 50^ la temperatura
ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sua nomà di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetta caratteristiche;
• la tensione di alimentazione sua compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.
  ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere lavorante raggiungibili.
  ! Il cavo non deve subire piegature o compressioni.
  ! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
  ! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo esseri accertati cheesso è regolato per il tipo di gas con cui sare alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas". Nel caso di alimentazione con gas liquido, da bombola, utilizzato regulatori di

pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

L'allaccio all'impliano gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risultato necessario ruotare il raccordo sostuire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi delve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sua maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Controllo Tenuta

! Ad installmentazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzato una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esse è predisporto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei brucatori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostitue la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Regolazione aria primaria dei brucitori
I brucatori non necessitano di nessuna regolazione dell'aria primaria.
- Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.

2. Verificare che ruotando rapidamente la manopola alla posizione di massimo a quale di minimo non si abbiano spegnimenti dei bruciatori.

3. Negli apparentecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la portata dei minimi stessi agenda sulla vite di regolazione.
4. Effettuata la regolazione, ripristinate i sigili posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.

! Al terme dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sua diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni. - 2002/96/CE e successive modificazioni.

Caratteristica dei brucatori ed ugelli

Tabella 1				Gas Liquido					Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.)*		By-pass 1/100 (mm)		Ugello 1/100 (mm) **	Portata* g/h		Ugello 1/100 (mm)	Portata* l/h
		Nom.	Red.
Rapido (Grande) (R)	100	3.00	0.70	41	39	86	218	214	116	286
Rapido Ridotto (RR)	100	2.60	0.70	41	39	80	189	186	110	248
Semi Rapido (Medio) (S)	75	1.65	0.40	30	28	64	120	118	96	157
Ausiliario (Piccolo) (A)	55	1.00	0.40	30	28	50	73	71	71	95
Tripla Corona (TC)	130	3.25	1.50	60	61	91	236	232	133	309
Pressioni di alimentazione	Nomiale (mbar) Minima (mbar) Massima (mbar)			37 ** 25 ** 45 **		28-30 ** 20 ** 35 **			20 17 25

^ A 15^ e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m

(1) Solo per apparetchi con dispositivo di sicurezza contro le fughe di gas.

PH 640.../HAPH 640MST.../HAPH 631.../HA

Descrizione dell'apparecchio

IT

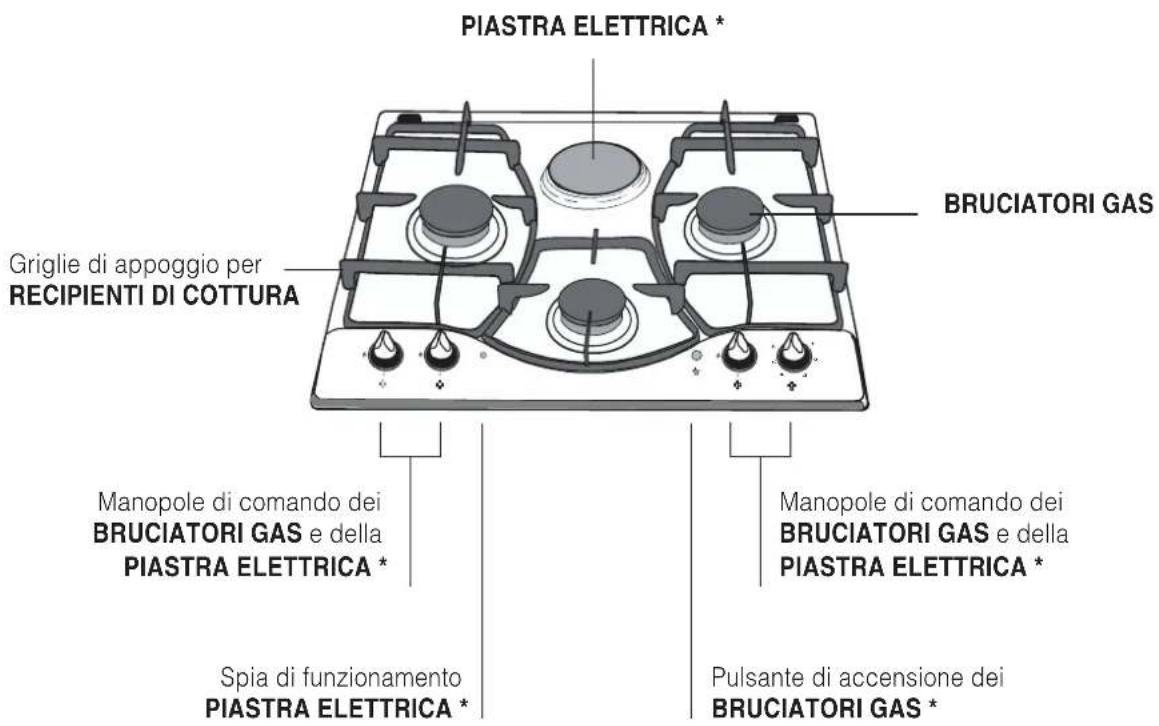

Vista d'insieme

DISPOSITIVO DI SICUREZZA
Candela di accensione dei BRUCIATORI GAS

• Spia FUNZIONAMENTO PIASTRA ELETTRICA* si accende per qualsiasi posizione della manopola diversa da quella di spento
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.

Candela di accensione dei BRUCIATORI GAS* permette l'accensione automatica del bruciatore prescelto.
DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

• Presente solo in alcuni modelli.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

Spento
Massimo
6 Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario Maintainere premuta la manopola per circa 2-3 secondi finché non si scalda il disposativo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal symbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antorario fino alla posizione di massima potenza.

Alcuni modelli sono dotati di accensione integrata all'interno della manopola, in quello caso è presente la candela ma non il pulsante di accensione (il simbolo si trovava in prossimità di ciascuna manopola). Per accendere il bruciatore prescelto è sufficiente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di commando eritentare l'accensione dopo almeno 1 minuto.

Per spagnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo

Piastre elettriche*

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 positioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento.

Consigli pratici per l'uso dei brucitori

Al fine di ottener il massimo rendimento è utile ricordare quando segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fluoriscano dal fondo dei recipienti.
• utilizzato sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro recipienti (cm)
Rapido (RR)	24 - 26
Rapido Ridotto (RR)	22 - 24
Semi Rapido (S)	16 - 20
Ausiliario (A)	10 - 14
Tripla Corona (TC)	24 - 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

• Presente solo in alcuni modelli.

Consigli pratici per l'uso delle piastre elettriche

Per evitare dispersioni di calore e danni alla piatra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piatra.

Pos.	Piastra normale o rapida
0	Spento.
1	Cottura di verdure, pesci.
2	Cottura di patate (a vapore) minestre, ceci, fagioli.
3	Proseguito di cottura di granì quantità di cibi, minestroni.
4	Arrostire (medio).
5	Arrostire (forte).
6	Rosolare o raggiungere bollitura in molto tempo.

! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,enza pentola.
Durante esta fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

• Presente solo in alcuni modelli.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro INSTALLazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persona adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.

• Non fare pulizia o manutenzione perché aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
  Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentalmente.
• Non chiudere il coperchio in vetro (se presente) con i brucitori gas o la piastra elettrica ancora caldi.
• Non lasciare accesa la piastra elettrica sulla pentole.
  Nonutilizzare pentole instabili o deformate.
• L'apparecchio non è destinato a essere in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparente chi dimessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

IT

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
Gli elementi mobili dei brucitori vanno lavati frequentlymente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
- Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
- Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po d'olio quando sono più ancorta tiepide.
- L'acciaio inox può rimonere macchiato se a contatto per lungo tempo con acqua fortesamente calcarea o con detergenti aggressivi (contenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da unQuesta opereta Tecnico autorizzato dal costruttore.tecnico autorizzato dal co

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiarem e'assistenza, vediamo che casa si cui è il piano non sono interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

IT

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

Possibili cause / Soluzione:

• Sono ostruti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono currenti d'aria nelle vicinanzi del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositorio di sicurezza.
- Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

• Sono ostruii i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanzihe del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastralelettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di series (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

E attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.aristonchannel.com.

GB

IT FR

GB

Italiano, 1 Franc English, 12

ES

RO

Espanol, 36

Romana,47

TR

Türkce,58

PH 640 M/HA

PH 640 M GH/HA

PH 640 M R/HA

PH 640 MS/HA

PH 640 MS GH/HA

PH 640 MST/HA

PH 640 MST R/HA

PH 640 MST GH/HA

PH 640 MS R/HA

PH 640 M IB/HA

PH 640 MS IB/HA

PH 631 M/HA

PH 631 MS/HA

PH 631 MS R/HA

KZ.O.02.0361

Contents

Installation, 13-16

Positioning
