MANUAL DE UTILIZARE APC500 Edimax

I. Informații despre produs

I-1. Continutul pachetului

Xeimax APC500

1

Edimax APC500 - I-1. Continutul pachetului - 2

I-2. Cerințe de Sistem

  • Modem cablu/DSL + router
  • PC cu web browser pentru congurarea controlerului

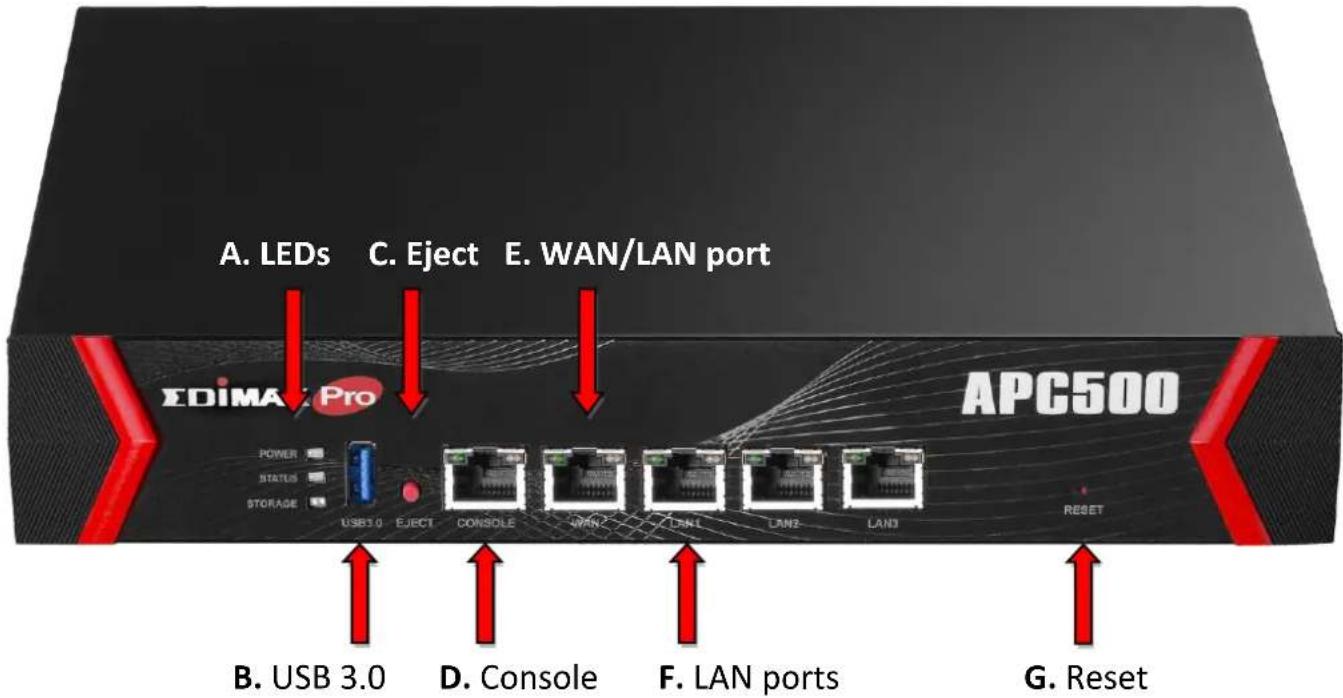

I-3. Caracterisci Hardware

A. LEDs C. Eject E. WAN/LAN port EDIMAX Pro APC500 POWER USB3.0 ELECT CONSOLE LAN LAN LAN LAN RESET STATUS STORAGE STATUS B. USB 3.0 D. Console F. LAN ports G. Reset

A. LED-uri de Putere(Power), Stare(status) & Stocare(storage).
B. Port USB 3.0 pentru jurnalul de system și salvare/remontare setări.
C. Eject – pentru înlăturarea dispozivelor USB atașate.
D. Conectare la o consolă de management.
E. Port 0 - WAN/LAN.
F. Porturi LAN 1 – 3.
G. Resetați controlerul la setările din fabrică.

LED-uri porturi 1-3 LAN și WAN :

I-4. Stare LED-uri

LEDCuloare LEDStare LEDDescriere
Power (Putere)AlbastruAprinsControlerul este aprins.
IntermitentControlerul pornește.
SnsControlerul este oprit.
Status (Stare)AlbastruAprinsControlerul funcționează corect.
IntermitentSe transmit/recepționează date.
SnsControlerul este oine.
Storage (Stocare)AlbastruAprinsStocare USB atașată.
IntermitentAcvitate USB.
SnsNici o stocare USB atașată.
Link/ACTVerdeAprinsLink acv.
IntermitentAcvitate Rețea.
SnsLink inacv.
Speed (Viteză)VerdeAprins1000 Mbps
Sns10/100 Mbps

I-5. Reset

Dacă experimentați probleme, puteți reseta controllerul la valorile din fabrică Această acțiune va șterge toate setările făcute în prealabil.

  1. Apăsați și țineți apăsat butonul de reset pentru minim 10 secunde.

Edimax APC500 - I-5. Reset - 1

Este posibil să ți nevoit să folosiți un ac sau ceva similar pentru a apăsa butonul.

  1. Așteptați ca dispozivul să se retarteze. Controlerul este pregăt pentru congurare când LED-ul Albastru de Putere(Power) este aprins.

II. Congurare Controller Edimax Pro AP

APC500 suportă gesonarea centralizată pentru până la 200 de Puncte de access (AP) Edimax Pro, reducând costurile și facilitând gesonarea remote ecientă a AP-urilor.

APC500 este simplu de congrurat. Puteți vedea mai jos o idee de ansablu a topologiei recomandate:

APC500 se conectează la o rețea printr-un switch sau direct la un router, iar AP-urile Edimax Pro deja conectate la rețea se schimbă automat în modul AP Gesonat. Folosind APC500 puteți congura, monitoriza și gesona toate AP-urile Gesonate(Până la 200 conectate prin switchuri) dintr-un singur Controller AP.

Edimax APC500 - Congurare Controller Edimax Pro AP - 2

Asigurați-vă că aveți instalat ulmul rmware de pe siteul Edimax pentru produsele Edimax Pro.

  1. Conectați toate AP-urile la un switch PoE conectat la gateway/router.

Edimax APC500 - Congurare Controller Edimax Pro AP - 3

Puteți folosi routerul dumneavoastră ca Server DHCP sau puteți congura Controlerul AP ca Server DHCP.

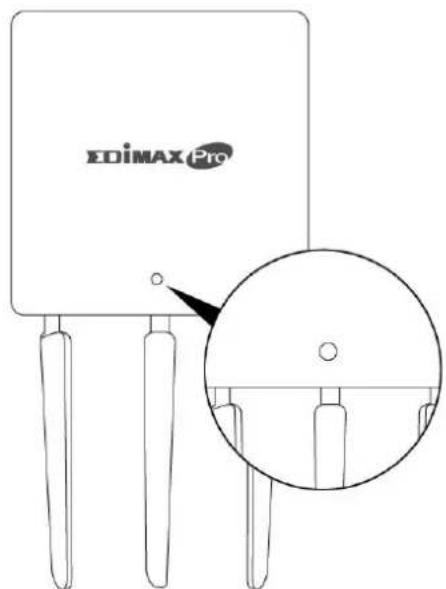

  1. Asigurați-vă că toate AP-urile sunt pornite și vericați LED-urile.

EDiMAXPro

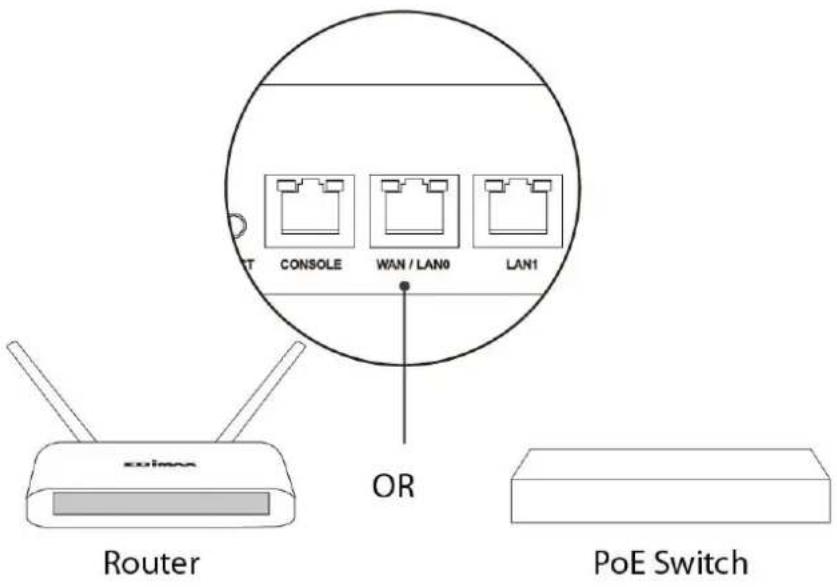

  1. Conectați APC500 la switch-ul PoE (port LAN) sau la gateway.router (port WAN și conectați sursa de curent).

T CONSOLE WAN / LAN0 LAN1 OR Ruiter PoE Switch

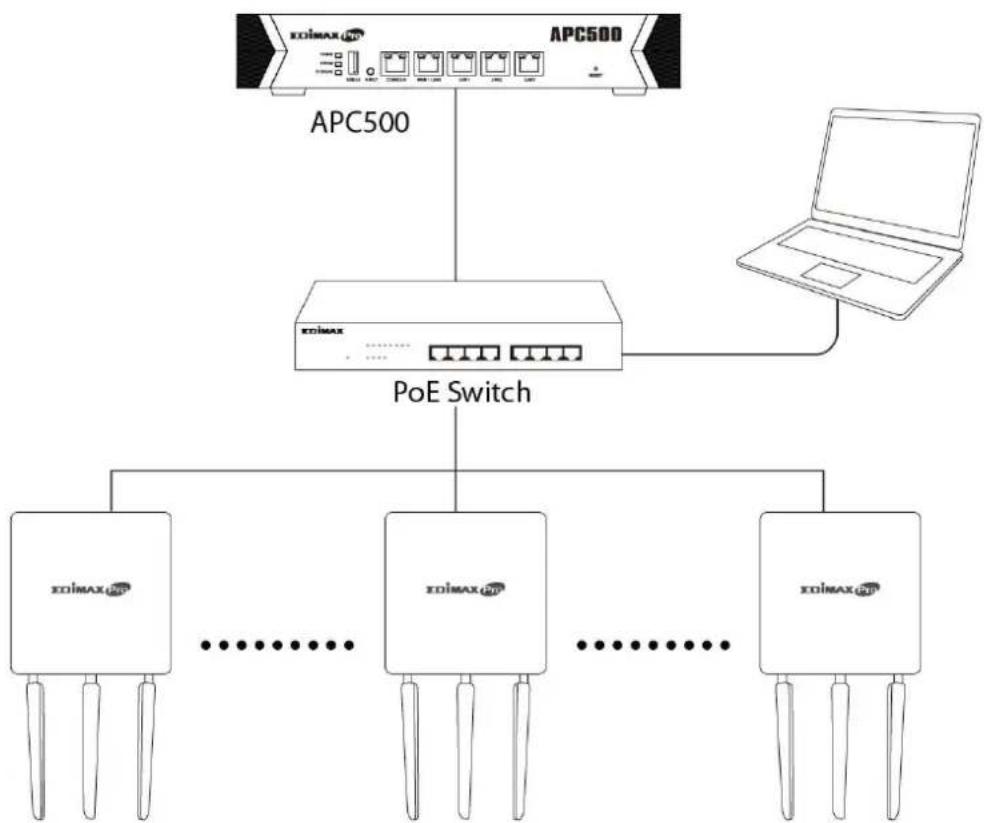

  1. Conectați un PC la APC500 folosind un cablu Etherent.

  1. Deschideți un browser web și introduceți adresa IP a Controlerului AP în câmpul de adresă. Adresa implicită este 192.168.2.1.

Edimax APC500 - Congurare Controller Edimax Pro AP - 8

Adresa IP a PC-ului trebuie să e în aceeași subrețea ca și Controlerul AP. Găsiți mai multe informații în manualul de ulizare.

Edimax APC500 - Congurare Controller Edimax Pro AP - 9

Dacă ați schimbat adresa IP a Controlerului AP, sau dacă alt dispoziv(router, server etc..) este server DHCP, asigurați-vă că introduceți IP-ul corect. Îl puteți aa din setările serverului DHCP.

  1. Introduceți numele de utilizator și parola aferentă pentru a vă loga. Numele de utilizator și parola implicite sunt admin și 1234.
  2. Se va deschide Tabloul de comandă al APC500. Dispozivul include un Ghid (Wizard) pentru a congura rapid adresa IP LAN, credențialele de logare admin și setările dată/mp, precum și SSIDurile si Securitatea AP-urilor Gesonate. Faceți click pe “Ghid” (Wizard) în colțul din dreapta sus pentru a începe

Edimax APC500 - Congurare Controller Edimax Pro AP - 10

  1. Urmați instrucțiunile de pe ecran pentru a completa paşii de la 1 la 6 și faceți click pe Terminare pentru a salva congurația.

Edimax APC500 - Congurare Controller Edimax Pro AP - 11

Dacă vreunul din AP-urile Gesonate nu apare în lista de la Pasul 5 Selectați AP-uri Libere, resetați acele AP-uri Gesonate la setările din fabrică. Faceți referire la manualul AP-ului pentru ajutor.

  1. APC500 și AP-urile Gesonate ar trebui să fie complet funcționale cu toate setările de bază congrurate. Ulizați meniul de sus pentru a naviga prin setările Edimax Pro NMS (Network Management Suite).

EDIMAX Pro

APC500

Dashboard

Zone Plan

NMS Monitor

NMS Settings

Local Network

Local Settings

Toolbox

Folosiți Tablou de control(Dashboard), Plan Zonă(Zone Plan), Monitor NMS(NMS Monitor) și Setări NMS(NMS Sengs) pentru a congure APurile Gesonate.

Folosiți Reșea locală(Local Network) și Setări Locale(Local Sengs) pentru a congure APC500.

Edimax APC500 - EDIMAX Pro - 1

Faceți referință la manualul de utilizator pentru mai multe informații.

III-1. Montare de Perete

APC500 vine cu şuruburi incluse pentru montarea Controlerului de perete.

Edimax APC500 - III-1. Montare de Perete - 1

Eliminați picioarele de cauciuc de pe partea inferioară a APC500 trăgând ușor înainte de montarea pe perete.

  1. Idencați și marcați punctele corecte de incizie al şuruburilor în peretele selectat.

  2. Ataşati APC500 de perete cu ajutorul şuruburilor incluse, precum în diagrama alăturată.

  3. Asigurați-vă că APC500 este xat bine de perete și orientat correct, cu logoul Edimax Pro orientat precum în diagramă.

Edimax APC500 - III-1. Montare de Perete - 2

Asigurați-vă că dispozivul este xat în siguranță de perete.

EOimax Pro APC500 1237 1181 1182 1237 1181 1182 1237 1181 1182 1237 1181 1182 1237 1181 1182 1237 1181 1182 1237 1181 1182 1237 1186 1186 1237 1186 1186 1237 1186 1186 1237 1186 1186 1237 1186 1186 1237 1186 1186 1237 1186 1186 1237 1187 1187 1237 1187 1187 1237 1187 1187 1237 1187 1187 1237 1187 11…

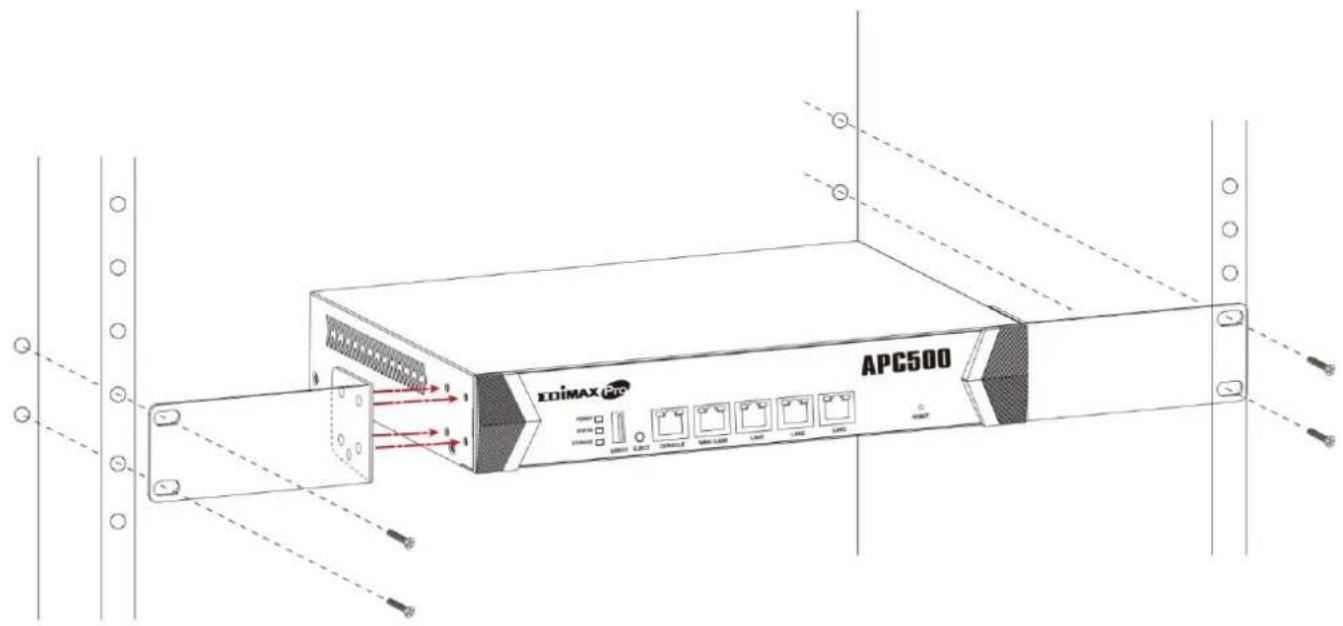

III-2. Montare Rack

Controlerul poate montat în Rack, alături de celelalte echipamente rackabile. Pentru a instala Controlerul urmați aceș pași:

  1. Atașați suporturile de montare pe partile laterale ale Controlerului (unul pe ecare latură) și asigurați-le cu șuruburile incluse.

APC500 xdimax Pro ADC14 1237 20000 10000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 8 DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB DCB

  1. Folosiți şuruburile rack-ului pentru a xa Controlerul în Rack apoi strângeti-le.

ECOIMAX 610 APC500

Română: Acest echipament este în conformitate cu cerințele esențiale și alte prevederi relevante ale Direcvei 2014/30/EU.
