MANUAL DE UTILIZARE AQL 160 HT HOTPOINT

Nettoyage du tiroir à produits lessiviels, 22 Entretien du hublot et du tambour, 22 Nettoyage de la pompe, 22 Contrôle du tuyau d'arrivée de l'eau, 22

Anomalies et remèdes, 23

Consultation à tout moment, 24

Déballage et mise à niveau

Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

Raccordements hydrauliques et

électriques Raccordement du tuyau d'arrivée de l'eau

3. Enlevez les 4 vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

Les emballages ne sont pas des jouets pour enfants.

1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre.

2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°.

2. Raccordez le tuyau d'alimentation au lavelinge en le vissant à la prise d'eau prévue, dans la partie arrière en haut

à droite (voir figure).

3. Faites attention à ce que le tuyau ne soit ni plié ni

La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des

Caractéristiques techniques (voir page ci-contre). Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

Raccordement du tuyau de vidange

F Le câble ne doit être ni plié ni écrasé.

Le câble d'alimentation ne doit être remplacé que par des techniciens agréés. Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Caractéristiques techniques

- 89/336/CEE du 03/05/89

(Compatibilité électromagnétique) et modifications suivantes

- 2002/96/CE Assistance

N'utilisez ni rallonges ni prises multiples.

En cours de lavage, le bouton ne bouge pas.

En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée.

Pendant le cycle de lavage, les voyants s'allument progressivement pour indiquer son stade d'avancement:

Entretien Pour annuler, poussez sur la touche START/ RESET pendant 2 secondes au moins. 8. A la fin du programme de lavage, le voyant ALLUMAGE/ HUBLOT VERROUILLE clignote pour indiquer que le hublot peut être ouvert. Sortez le linge et laissez le hublot entrouvert pour faire sécher le tambour. Eteignez le lavelinge en appuyant sur la touche .

1. Pour allumer le lave-linge appuyez sur la touche .

Tous les voyants s'allument pendant quelques secondes puis s'éteignent et le voyant ALLUMAGE/ HUBLOT VERROUILLE commence à clignoter. 2. Chargez le lave-linge et fermez le hublot. 3. Sélectionnez à l'aide du bouton PROGRAMMES le programme désiré. 4. Sélectionnez la température de lavage (voir page 19).

Tableau des programmes

Nature des tissus et degré de salissure

30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge.

Nous vous conseillons d'utiliser des lessives liquides.

Vous pouvez réduire la température jusqu'au lavage à froid ( ).

Sélection de l'essorage

A la cinquième pression sur la touche, la fonction se désactive. N.B: Après avoir appuyé sur la touche Start/Reset, vous ne pouvez modifier le retard programmé que pour le diminuer.

Rinçage délicat s'arrêteront en laissant le linge tremper dans l'eau

(Anti-froissement) et le voyant de la phase Rinçage se mettra à clignoter: - pour compléter le cycle appuyez sur la touche START/RESET; - pour n'effectuer que la vidange amenez le bouton sur le symbole correspondant et appuyez sur la touche START/RESET.

1, 2, 9, 10, 1. appuyez sur la touche correspondant à la fonction désirée, d'après le tableau ci-dessous; 2. l'allumage de la touche correspondante signale que la fonction est activée.

Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc.

Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1kg.

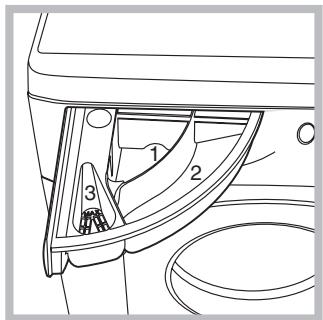

Sortez le tiroir à produits lessiviels et versez la lessive ou l'additif comme suit.

1 2 N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.

• Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Woolmark Platinum Care est appliqué sur votre lavelinge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main" et utilisez un produit lessiviel spécial.

Précautions et conseils

• Cet appareil a été conçu pour une utilisation domestique, non professionnelle et ses fonctions ne doivent pas être altérées.

• N’utilisez pas l’appareil si vous êtes pieds nus. ne touchez jamais l’appareil si vous avez les pieds ou les mains humides.

• N'ouvrez pas le tiroir à produits lessiviels si la machine est en marche.

• Ne touchez pas à l'eau de vidange, elle peut atteindre des températures très élevées.

• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de la réparer.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

• Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature.

Evitez le plus possible l'utilisation d'assouplissant. • Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. La fonction Départ différé (voir page 19) aide à mieux organiser les lavages en ce sens. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

• La Directive Européenne 2002/96/EC sur les

Déchets des Equipements Electriques et Electroniques, exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les

• Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de

90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.

• Mise au rebut du matériel d'emballage: se conformer aux réglementations locales de manière

à ce que les emballages puissent être recyclés.

• Un prélavage n'est nécessaire qu'en cas de linge très sale. S'en passer permet de faire des économies de produit lessiviel, de temps, d'eau et entre

5 et 15% d'électricité.

• Deux ou trois personnes sont nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde.

La technologie au service de l'environnement Si vous voyez peu d'eau à travers le hublot c'est parce que grâce à la nouvelle technologie Ariston, il suffit de moins de la moitié d'eau pour obtenir une propreté impeccable: un but atteint pour protéger l'environnement.

• Ne forcez pas pour ouvrir le hublot: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.

Nettoyage de la pompe

• Fermez le robinet de l'eau après chaque lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche.

Nettoyage du lave-linge

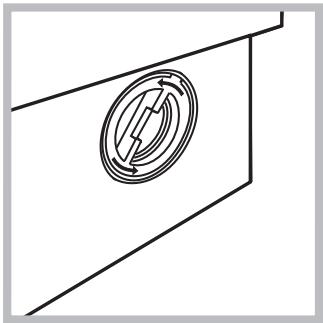

Pour accéder à cette préchambre:

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon.

N'utilisez ni solvants ni abrasifs.

1. démontez le panneau situé à l'avant du lavelinge à l'aide d'un tournevis (voir figure);

Nettoyage du tiroir à produits lessiviels

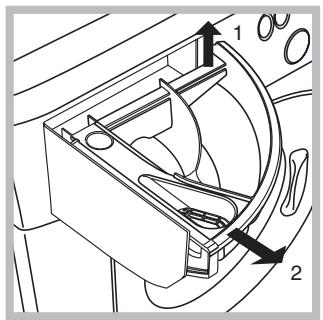

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir figure). Lavez-le à l'eau courante, effectuez cette opération assez souvent.

• Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

3. nettoyez soigneusement à l'intérieur;

4. revissez le couvercle; 5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

N'utilisez jamais de tuyaux usés.

• Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

La touche START/RESET n'a pas été actionnée. Le robinet de l'eau n'est pas ouvert. Un départ différé a été sélectionné (Départ différé, voir page 19).

Il n'y a pas d'arrivée d'eau.

Le robinet de l'eau n'est pas ouvert.

Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.

Le lave-linge prend l'eau et vidange continuellement.

• le tuyau de vidange n'est pas installé à une distance du sol comprise entre 65 et 100 cm (voir page 15).

• L'extrémité du tuyau de vidange est plongée dans l'eau (voir page 15). • L'évacuation murale n'a pas d'évent. Si après ces vérifications, le problème persiste, fermez le robinet de l'eau, éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

Votre lave-linge ne vidange pas et n'essore pas.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut intervenir pour la faire démarrer (voir page 18).

• L'option Repassage facile est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 19). • Le tuyau de vidange est plié (voir page 15). • La conduite de l'installation de vidage est bouchée.

• Le tuyau de vidange n'est pas bien fixé (voir page 15).

Le voyant ALLUMAGE/HUBLOT VERROUILLE clignote rapidement en même temps qu'un autre voyant.

• Appelez le Service-après-vente car une anomalie est signalée.

Il y a un excès de mousse.

• Le produit de lavage utilisé n'est pas une lessive spéciale machine

(il faut qu'il y ait l'inscription "pour lave-linge", "main et machine", ou autre semblable). • La quantité utilisée est excessive.

• Autrement, appelez le Service après-vente de votre revendeur;

F Ne vous adressez jamais à des techniciens non agréés.

• le numéro de série (S/N).

Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.
