BHEI601077 - Aragaz Hansa - Manual de utilizare gratuit

Tip produs	Aragaz autonom cu cuptor și plită
Marcă	Hansa
Model	BHEI601077
Culori	Oțel inoxidabil / Alb (în funcție de variantă)
Alimentare cu energie	Electric (230 V, 50 Hz)
Putere totală conectată	aprox. 10,5 kW
Siguranță	16 A (recomandat)
Dimensiuni (ÎxLxA)	85 x 60 x 60 cm
Greutate	aprox. 55 kg
Volum cuptor	65 litri
Tipuri de încălzire cuptor	Căldură sus/jos, aer circulat, grill, aer cald
Curățare cuptor	Strat de email, catalitică (autocurățare)
Tip plită	Ceran (sticlă ceramică) cu 4 zone de gătit
Număr zone de gătit	4 (dintre care 2 cu două circuite)
Comandă	Butoane rotative în fața aparatului
Blocare copii	Da (blocare ușă sau blocare taste)
Protecție la supraîncălzire	Da (termostat)
Iluminare interioară cuptor	Da (bec incandescent 25 W)
Balama ușă	Jos (ușă rabatabilă)
Nivel de zgomot (max.)	aprox. 50 dB (funcționare cu aer circulat)
Clasă de eficiență energetică	A (cuptor)
Cablu de alimentare	Da (aprox. 1,5 m, fără ștecăr)
Piese de schimb	Disponibile prin serviciul clienți Hansa sau prin comercianți de specialitate
Ușurința reparațiilor	Construcție modulară, multe piese pot fi înlocuite individual
Garanție	2 ani (în funcție de comerciant)

Întrebări frecvente - BHEI601077 Hansa

Cum instalez aragazul Hansa BHEI601077?

Instalarea trebuie efectuată numai de un electrician calificat. Asigurați-vă că există conexiunea (230 V, 16 A). Aragazul trebuie așezat pe o suprafață plană și rezistentă la căldură.

Ce funcții ale cuptorului sunt disponibile?

Cuptorul oferă căldură sus/jos, aer circulat, grill și aer cald. Selectați funcția corespunzătoare prin comutatorul rotativ.

Cum curăț plita din sticlă ceramică?

Utilizați un curățitor pentru plite ceran și o cârpă moale. Îndepărtați imediat murdăria pentru a evita arderea. Bureții abrazivi sunt interziși.

Cum activez blocarea pentru copii?

Blocarea pentru copii se activează printr-o combinație de taste sau un comutator pe panoul de comandă. Consultați capitolul Siguranță din manualul de utilizare.

Ce fac dacă cuptorul nu se încălzește?

Verificați mai întâi dacă aragazul este conectat corect și siguranța nu a sărit. Dacă problema persistă, elementul de încălzire poate fi defect – contactați serviciul clienți.

Pot schimba eu ușa cuptorului?

Da, ușa este demontabilă (de obicei din două geamuri). Îndepărtați capacele și deșurubați șuruburile. Aveți grijă, geamurile se pot sparge.

Ce dimensiune de tavă este potrivită?

Tava trebuie să aibă maximum 42 x 35 cm. Folosiți numai accesorii rezistente la căldură, potrivite pentru cuptor.

Cum setez ceasul pe aragaz?

Ceasul digital se setează prin tastele +/- sau un regulator rotativ. Țineți apăsat butonul 'Ceas' până când afișajul clipește și setați ora.

De ce se oprește aragazul în timpul funcționării?

Cauze posibile: supraîncălzire (termostatul se oprește) sau un scurtcircuit. Lăsați aparatul să se răcească și verificați ventilația. Dacă se repetă, apelați un specialist.

Unde găsesc piese de schimb pentru Hansa BHEI601077?

Piesele de schimb originale se găsesc la serviciul clienți Hansa sau la comercianții de specialitate. Indicați întotdeauna numărul modelului. Multe piese, cum ar fi rezistențele sau garniturile ușii, sunt disponibile online.

MANUAL DE UTILIZARE BHEI601077 Hansa

Plita este simplă în exploatare și foarte efectivă. După ce veți face cunoștință cu instrucțiunea dată, exploatarea instalației nu vă va creea mici o problemă.

Instalația, fabricată de uzină, înainte de a fi împachetată a fost supusă unui control riguros, referitor la siguranță și funcționalitate la puncetele de control.

Vă rugăm să faceți cunoștință cu instrucțiunea dată înainte de a conecta instalația. Respectarea indicațiilor din instrucțiune vă garantează utilizarea corectă a instalațiilor.

Păstrați instrucțiunea la îndemînă. Respectați indicațiile cu strictețe pentru a preîntîmpina accidentele.

Atentie!

Instalația trebuie utilizată doar după ce faceți cunoștință cu instrucțiunea de exploatare.

Instalația trebuie utilizată doar în condiții casnice, pentru prepararea bucatelor. Utilizarea necorespunzătoare (de exemplu pentru încălzirea încăperilor) poate fi periculoasă.

Producătorul păstrează după sine dreptul de a aduce modificări, ce nu ar influiența la funcționarea instalatiei.

CUPRINS

Instrucțiuni privind tehnica de securitate....31

Descrierea instalatiei....35

Insatalarea....36

Deservirea....40

Curățarea și îngrijirea instalației....41

Observație. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului de- vin fierbinți în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capa-cități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozi-tivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita cu inducție poate fi periculoasă și poate cauza incendii.

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasăți nici un fel de lucruri pe suprafața de fierbere.

Nu se recomandă comandarea dispozitivului cu ajutorul ceasului extern sau cu ajutorul sistemului de comandă de la distanță.

Pentru curățarea aparatului nu se recomandă folosirea dispozitivelor de curățare cu ajutorul aburilor.

• La utilizare instalația se încălzește, trebuie de respectat distanța cu atenție maximă.
• Rugăm să atragetă atenție deosebită copiilor aflați în apropierea instalatiei. Contactul direct cu plita poate duce la arsuri !
• Trebuie să atrageți atnție ca altă tehnică casnică mai mică sau firele de contact ale acestora, să nu se afle în contact direct cu suprafața de pregătire, deoarece izolația acestei tehnici nu este rezistentă la contactul cu temperaturile ridicate.
• În timpul preparării, instalația nu se recomandă de lăsat fără supraveghere. Uleiurile și grăsimile la supraîncălzire pot să ia foc.
• Nu se admite murdărirea exagerată a suprafeței de preparare cît și udarea acesteia cu lichide fierbinți. Dacă instalația se murdărește aceasta trebuie curățată imediat.
• Mai întîi poziționați vasele pe instalație, apoi conectați instalația.
• Nu se recomandă să puneți pe suprafața de lucru – 25 kg.
• Se interzice utilizarea instalației defectate. Defectele trebuie înlăturate de către un specialist calificat.
• În fiecare situație, cînd drept pricină apare un defect tehnic, trebuie de deconectat instalația și de adus la cunoștința cetrului de deservire acest lucru.
• Trebuie de respectat cu strictețe regulile și indicațiile instrucțiunii date. Persoane, ce nu au făcut cunoștință cu conținutul instrucțiunii nu ar trebui să utilizeze instalația.
• Atentie!

În caz de deteriorare a firului electric, pentru a exclude un eventual pericol acesta trebuie să fie schimbat de către producător sau de către un specialist calificat al unei atelier de reparatie de specialitate.

Acela, care utilizează cu grijă energia electrică nu doar își economisește proprii bani, dar respectă și mediul înconjurător. Deci, haideți să-i ajutăm mediului înconjurător, naturii - prin economisirea energiei electrice! În felul următor:

• Utilizarea vaselor corespunzătoare pentru prepararea bucatelor. Cratițe cu fundul plat și gros permit economisirea a pînă la 1/3 din energie. Vasele trebuie acoperite cu capace – în caz contrar se consumă de 4 ori mai multă energie!
• Vasele pentru prepararea bucatelor trebuie să corespundă diametrului ochiului. Fundul vasului nu poate fi mai mic, decît ochiul plitei (zona de încălzire).
• Suprafața instalației și fundurile vaselor trebuie păstrate în curățenie.
  Murdăria – încurcă transmiterea căldurii – murdărirea excesivă poate fi înlăturată doar prin utilizarea soluțiilor cu efect puternic, care sunt dăunătoare mediului înconjurător.
• Fără necesitate „nu ridicati capacul”.
• Deconectați instalația la timpul potrivit și folosiți căldura rămasă. La prepararea îndelungată a bucatelor, elementele de căldură pot fi deconectate cu 5-10 minute înainte de finisarea fierberii. În așa mod putem economisi pînă la 20% energie electrică.
• Nu instalați instalația în apropierea frigiderilor/ congelatoarelor. Consumul de energie electrică se va mări, fără necesitate.

SCOATEREA AMBALAJULUI

Pe perioada transportării instalației, aceasta este protejată de deteriorări prin ambalaj. După scoaterea ambalajului, Vă rugăm să înlăturați elementele ambalajului printr-un mod ce nu dăunează mediului înconjurător.

Toate materialele utilizate la confectionarea ambalajului, nu dăunează mediului înconjurător și pot fi returnate. Acestea sunt însemnate în modul corespunzător.

Mențiune! Materialele utilizate la confectionarea ambalajului (săculețele din polietilenă, bucățelele de siropor ș.a.) nu trebuie păstrate la îndemîna copiilor.

LICHIDAREA INSTALATIILOR UZATE

După expirarea termenului de exploatare, instalația dată nu se lichidează împreună cu alte deșeuri comunale, el trebuie predat la punctul de primire și utilizare a instalațiilor electice și electronice. Despre acest fapt ne informează simbolul, de pe instalație, de pe instructiune sau de pe ambalaj.

Masele plastice din instalație pot fi utilizate repetat conform destinației acestora. Prin utilizarea repetată, utilizarea materialelor sau alte forme de utilizare a instalațiilor uzate, Vă aduceți contribuția la păstrarea mediului înconjurător.

Informația referitor la lichidarea instalațiilor uzate Vă poate fi oferită de administrația locală.

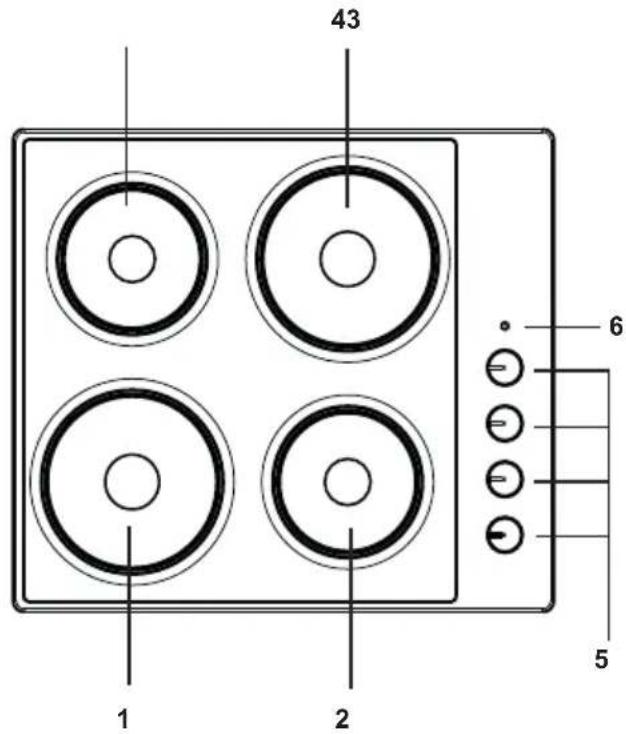

Descrierea plitei 10/030

43 1 2 6 5

1,2,3,4 – suprafete de încălzire

3 - selectoare

4 – lampa de semnalizare

DATE TEHNICE

• tensiune nominală: 400V 3N \~ 50 Hz
• mărimea plitei: 590 x 520 x 56 mm
• Greutatea: 9,4 kg

Plita are în componentă:

- suprafață de încălzire 2x ∅ 145 – 1000W (1500W)

- suprafață de încălzire 2x ∅ 180 – 1500W (2000W)

Pregătirea blatului mobilierului pentru montarea plăcii

• Grosimea blatului mobilierului trebuie să aibă de la 28 la 40 mm, iar adâncimea blatului minim 600 mm. Blatul ar trebui să fie plat și bine nivelat. Blatul trebuie să fie etanșeizat și protejat din partea peretelui împotriva inundațiilor și a umezelii.
• Distanța dintre marginea orificiului și marginea blatului din partea frontală trebuie să aibă min. 60 mm, iar în partea din spate min. 50 mm.
• Distanța dintre muchia orificiului și peretele lateral al mobilei trebuie să fie de minimum 55 mm.
• Mobilierul prevăzut pentru incorporare trebuie să aibă furnir și adezivi pentru lipirea acestora rezistenți la o temperatură de 100°C. Neîndeplinirea acestei condiții poate cauza deformarea suprafeței sau dezlipirea furnirului.
• Marginile orificiului trebuie să fie protejate cu ajutorul unui material rezistent la absorbția de umezeală.
• Orificiul din blat trebuie făcut în conformitate cu dimensiunile trecute pe fig. 1.
• Sub placă trebuie lăsat cel puțin 25 mm de loc liber pentru a permite circularea corectă a aerului și pentru a evita supraîncălzirea suprafeței din jurul plăcii.

Montajul plăcii în blatul mobilierului:

• În cazul blatului cu o grosime de 38 mm pentru prinderea plăcii trebuiesc folosite 4 mânere "A". Modul de montare este arătat în fig. 2 și 3. În cazul blatului cu o grosime de 28 mm în afară de mânerele "A" suplimentar trebuie folosite 4 blocuri din lemn cu dimensiunile de 15x15x50 mm. Modul de montare este arătat în fig. 4 și 5.
• Verificati dacă garnitura aderă perfect la placă.
• Înşurubați delicat mânerul din partea inferioară a blatului.
• Curățați blatul, introduceti placa în orificiu și apăsați blatul.
• Fixați mânerele perpendicular pe marginea plăcii și înșurubați-le la maxim.

2

A 1 2 3 4

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii

4

A 15 15 4 1 5 2 3

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
6. bloc din lemn

3

min 50 560 320 490 466 60 min

5

min 50 560 270 50 490 min 60 41650

Conectarea instalatiei la tețea electrică

Mentiune!

Instalația poate fi conectată numai de un electric calificat. Este interzisă modificarea desinestătătoare a setărilor electrice.

Indicații pentru electric

Instalația este adaptată de către producător la alimentarea cu curent electric cu trei faze (400 V 3N \~ 50 Hz). Adaptarea instalației la alimentarea cu curent electric cu o fază (230 V) este posibilă după instalarea elementului corespunzător pe panou conform schemei arătate.

Schema de conectare este instalată în partea de jos a carcasului de jos. Accesul la placă este posibil după scoaterea capacului carcasului de jos.

Trebuie de selectat firul electric corespunzător, luînd în considerație tipul conectărrii și a puterii nominale a instalației.

Firul electric trebuie întărit.

Mentiune!

Trebuie de luat în considerație necesitatea de conectare a lantului de protecție la contactul plăcii, ce se indică prin simbolul semn ⏚ . Firele electrice trebuie să fie protejate în modul corespunzător și să aibă adăugător un întrerupător, ce va permite deconectarea de la rețea în situații exceptionale.

Pînă la conectarea instalației la rețeaua electrică, trebuie de luat cunoștință cu informația indicată pe panoul din uzină și schema de conectare

Mentiune!

Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalației la rețeaua electrică” (anexă la talonul de garanție). Conectarea instalației prin alte metode, poate duce la defectarea acesteia.

SCHEMA RACORDĂRILOR POSIBILEAtenție! Tensiunea elementelor radiante 230V
		Atenție! La orice fel de racordare, cablul de protecție trebuie să fie racordat cu clema ≡		Tipul de cablu de racordare recomandat
1	Pentru rețea 230V racordarea monofazată cu cablu neutral, puntea cuplează clemele 1-2-3, cablu neutral până la 4, cablu de protecție până la ≡	1N~	HO5'	3X 4 mm2
2*	Pentru rețea 400/230V racordarea bifazată cu cablu neutral, puntea cuplează clemele 2-3, cablu neutral până la 4, cablu de protecție până la ≡	2N~	HO5'	4X2,5mm2
3*	Pentru rețea 400/230V racordarea treifazată cu cablu neutral, cablu neutral până la 4, cablu de protecție până până la ≡	3N~	HO5'	5X1,5mm2
L1=R, L2=S, L3=T, N=cablu neutral, ≡cablu de protecție

Pînă la prima conectare a instalatiei

• nstalația trebuie bine curățată.
• Pînă la prima conectare a instalației se pot strecura mirosuri deaceea în încăperea unde se află instalația trebuie conectat sistemul de ventilare, sau de deschis geamul.
• Trebuie de efectuat operațiuni de deservire, respectând indicațiile privind tehnica de securitate.

Alegerea vaselor

Vasele trebuie alese în modul corespunzător, așa încît fundul, mărimea și forma să corespundă suprafeței de încălzire. Nu se recomandă utilizarea vaselor cu fundul concav sau convex. Deasemenea trebuie întotdeauna de ales bine capacul. Suprafața murdară a zonelor de încălzire sau a vaselor nu permite utilizarea corectă a căldurii emanate.

Conectarea suprafetei de încălzire.

Conectarea zonei de încălzire selectate (1,2,3,4) se efectuează prin rotirea selectorului (5), moment în care se va conecta lampa de control (6), nivelul de încălzire a zonei se selectează prin rotirea selectorului.

0 Min. Încălzirea

1 Legume înăbușite, fierbere lentă
2 Fierberea supelor, a unei cantități mari de bucate
3 Prăjire lentă
4 Prepararea cărnii și a peștelui la gril
5 Max. Încălzirea rapidă, fierberea rapidă, prăjirea
6 Deconectarea

Deconectarea 0 1 2 3 4 5 6

Atentie!

Atrageți atenție la:

• curățenia instalației – o instalație murdară nu suportă toată intensitatea,
• păziți instalația de corozie,
• deconectați instalația înainte de a lua vasele de pe ea,
• nu lăsați fără atenție pe instalația conectată, vase cu bucate preparate pe baza grăsimilor, uleiurilor, grăsimile înfierbîntate pot lua foc.

Îngrijirea curentă a instalației de către utilizator – menținerea instalației în curățenie și conservarea acesteia, au o mare importanță asupra funcționării îndelungate a instalației.

Înainte de a începe curățarea instalației, aceasta trebuie deconectată, atrăgînd atenție ca toate butoanele să se afle în poziție „•”/ „0”. Curățarea poate fi începută doar după ce instalația se răcește.

Suprafetele de lucru

Suprafața de lucru emaliată trebuie curățată cu ajutorul apei calde cu adăugarea unei cantități mici de detergenți. Murdărirea intensivă poate fi înlăturată cu ajutorul detergenților abrazivi.

Suprafețele de încălzire

Murdăririle, de exemplu resturile de mînca-re arse, trebuiec înlăturate de pe aceste suprafețe cu ajutorul cîrpelor (suprafața de culoare neagră ainstalației nu se recomandă de spălat). Sferele decorative din inox, se recomandă a fi spălate cu ajutorul deter-genților delicați. Apoi, trebuie șterse pînă la uscarea totală.

Suprafețele instalăției din cînd în cînd, trebuieșc șterse cu vazilin sau ulei de silicon. Nu se recomandă pentru utilizarea în acest scop grăsimi animaliere și vegetale, de exemplu ulei de floarea soarelui, slănină topită, unt ș.a..

Controlul periodic

În afara acțiunilor, necesare pentru pen tru păstrarea instalatiei în curățenie, mai este necesar:

• de efectuat control periodic a elementelor de comandă și a grupelor de funcționare a instalației. După expirarea termenului de garanție, minim o dată la doi ani, trebuie de efectuat controlul situației tehnice a instalației la centrul de deservire;
• de înlăturat defectele ce se ivesc în procesul de exploatare;
• în caz de necesitate de schimbat elementele care sau defectat;

Atentie!

Toate lucrările de reparație trebuiec efectuate de către centrul de deservire respectiv sau de către un specialist cu calificarea necesară.
