Тип продукта	Отдельностоящая плита с духовкой и варочной панелью
Бренд	Hansa
Модель	BHEI601077
Цвета	Нержавеющая сталь / Белый (в зависимости от исполнения)
Электропитание	Электрическое (230 В, 50 Гц)
Общая мощность подключения	ок. 10,5 кВт
Защита	16 A (рекомендуется)
Размеры (ВxШxГ)	85 x 60 x 60 см
Вес	ок. 55 кг
Объем духовки	65 литров
Режимы нагрева духовки	Верхний/нижний нагрев, конвекция, гриль, горячий воздух
Очистка духовки	Эмалевое покрытие, каталитическое (самоочищающееся)
Тип варочной панели	Ceran (стеклокерамика) с 4 конфорками
Количество конфорок	4 (из них 2 двухконтурные)
Управление	Поворотные ручки спереди на приборе
Защита от детей	Да (блокировка дверцы или блокировка кнопок)
Защита от перегрева	Да (термостат)
Внутреннее освещение духовки	Да (лампа накаливания 25 Вт)
Направление открытия дверцы	Снизу (откидная дверца)
Уровень шума (макс.)	ок. 50 дБ (режим конвекции)
Класс энергоэффективности	A (духовка)
Сетевой кабель	Да (ок. 1,5 м, без вилки)
Запасные части	Доступны через сервисную службу Hansa или специализированную торговлю
Ремонтопригодность	Модульная конструкция, многие детали можно заменить отдельно
Гарантия	2 года (зависит от продавца)

Часто задаваемые вопросы - BHEI601077 Hansa

Как установить плиту Hansa BHEI601077?

Установку должен выполнять только квалифицированный электрик. Убедитесь, что подключение (230 В, 16 А) имеется. Плита должна стоять на ровной, термостойкой поверхности.

Какие функции духовки доступны?

Духовка предлагает верхний/нижний нагрев, конвекцию, гриль и горячий воздух. Выберите подходящую функцию с помощью поворотного переключателя.

Как очистить стеклокерамическую варочную панель?

Используйте очиститель для стеклокерамики и мягкую ткань. Удаляйте загрязнения сразу, чтобы избежать пригорания. Царапающие губки запрещены.

Как активировать защиту от детей?

Защита от детей активируется с помощью комбинации клавиш или переключателя на панели управления. Прочтите главу «Безопасность» в руководстве по эксплуатации.

Что делать, если духовка не нагревается?

Сначала проверьте, правильно ли вставлена вилка и не сработал ли предохранитель. Если проблема сохраняется, возможно, нагревательный элемент неисправен – обратитесь в сервисную службу.

Могу ли я сам заменить дверцу духовки?

Да, дверца разборная (обычно из двух стеклянных панелей). Снимите крышки и открутите винты. Будьте осторожны, стекла могут разбиться.

Какой размер противня подходит?

Противень должен быть максимум 42 x 35 см. Используйте только термостойкие аксессуары, подходящие для духовки.

Как установить часы на плите?

Цифровые часы устанавливаются с помощью кнопок +/- или поворотной ручки. Удерживайте кнопку «Часы», пока индикатор не начнет мигать, и установите время.

Почему плита отключается во время работы?

Возможные причины: перегрев (термостат отключает) или короткое замыкание. Дайте прибору остыть и проверьте вентиляцию. При повторении вызовите специалиста.

Где найти запчасти для Hansa BHEI601077?

Оригинальные запчасти можно получить в сервисной службе Hansa или в специализированных магазинах. Всегда указывайте номер модели. Многие детали, такие как нагревательные стержни или уплотнители дверцы, доступны онлайн.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BHEI601077 Hansa

RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ / ВСТРАИВАЕМАЯ ЭЛЕКТРИЧЕСКАЯ ВАРОЧНАЯ ПОВЕРХНОСТЬ

Плита это соединение исключительной простоты обслуживания и идеальной эффективности. По прочтении руководства обслуживание плиты не составит для вас никаких проблем.

Плита, которая покинула завод, перед упаковкой подвергалась тщательной проверке по безопасности и функциональности на контрольных стендах.

Перед включением плиты просим Вас внимательно ознакомиться с данным руководством. Соблюдение изложенных в нем указаний позволит Вам избежать ошибок в процессе пользования плитой.

Руководство следует хранить таким образом, чтобы оно всегда было под рукой. Чтобы избежать несчастных случаев, следует строго соблюдать указания,.

Внимание!

Плитой можно пользоваться только после ознакомления с содержанием данного руководства.

Установка спроектирована исключительно для варки блюд. Нессответствующее ее применение (напр. для отопления помещений) может быть опасным.

Изготовитель оставляет за собой право вносить изменения, не влияющие на действие устройства.

Производитель свидетельствует

Настоящим производитель свидетельствует, что данный бытовой прибор отвечает основным требованиям нижеприведенных директив и требований

• директива по низковольтному оборудованию 2014/35/EC,
• директива по электромагнитной совместимости 2014/30/ЕС
• директива по экологическому проектированию 2009/125/EC,
- требование „о безопасности низковольтного оборудования” ТР ТС 004/2011,
- требование „электромагнитная совместимость технических средств“ ТР ТС 020/2011

Прибор маркируется единым знаком обращения – на него выдан сертификат соответствия для предъявления в органы контроля за рынком.

СОДЕРЖАНИЕ

Указания по безопасности ....4

Описание изделия....9

Установка 10

Обслуживание....14

Очистка и уход за плитой....15

Внимание! Оборудование и его доступные части нагреваются во время эксплуатации. Всегда следует помнить, что существует опасность травмы, при прикосновении к нагревательным элементам. Поэтому, во время работы оборудования - быть особо бдительными! Дети младше 8 лет не должны находиться вблизи оборудования, а если находятся, то под постоянным контролем взрослого ответственного лица.

Данное оборудование может обслуживаться детьми в возрасте от 8 лет и старше, лицами с физическими, мануальными или умственными ограничениями, либо лицами с недостаточным опытом и знаниями по эксплуатации оборудования, при условии, что происходит это под надзором ответственного лица или согласно с изученной с ответственным лицом инструкцией эксплуатации. Особое внимание обратить на детей! Дети не могут играть оборудованием! Убрка и обслуживание оборудования не могут производиться детьми без надзора взрослых.

Внимание! Приготовление на кухонной плите блюд на жиру или на растительных маслах без надзора, может быть опасно и привести к пожару.

НИКОГДА не пробуйте гасить огонь водой! Сначала отключите оборудование, а затем накройте огонь, например, крышкой или невоспламеняющимся одеялом.

Внимание! Опасность пожара! Не складируйте предметы и вещи на поверхности плиты.

Устройство не предназначено для управления внешним таймером или отдельной системой дистанционного управления.

Для чистки кухонной плиты нельзя применять оборудование для чистки паром.

• При эксплуатации прибор нагревается, соблюдать предельную осторожность.
• Необходимо обратить внимание на то, чтобы дети не играли с плитой.

Непосредственный контакт с работающей плитой грозит ожогом!

• Настоящее устройство не предназначено для эксплуатации лицами с ограниченной физической, сенсорной или психической способностью (в том числе детьми) или лицами с отсутствием опыта или знания устройства, разве что это осуществляются под надзором или в соответствии с руководством по эксплуатации устройства, переданной лицами, ответственными за их безопасность.
• Следует обращать внимание, чтобы другая мелкая бытовая техника, а также её присоединительные электропровода, не прикасалась непосредственно варочной панели, поскольку изоляция такой техники нестойка к воздействию высоких температур.
• Во время жарки плиту не следует оставлять без присмотра. Масла и жиры из-за перегрева или выкипания могут загореться.
• Нельзя допускать до загрязнения варочной панели и заливания её кипящими жидкостями. Если плита загрязнится, её следует немедленно очистить.
• Сначала установите посуду на варочной панели, а затем включайте плиту.
• Не следует ставить на рабочей поверхности - 25 кг.
• Запрещается пользоваться неисправной плитой. Неисправности может устранить только квалифицированный специалист.
• В каждой ситуации, причиной которой является техническая неполадка, следует безусловно отключить электропитание плиты и сообщить о неполадке в сервисцентр.
• Следует строго соблюдать правила и указания этого руководства. Лица, не ознакомившиеся с содержанием руководства, не должны пользоваться плитой.
• Внимание!

В случае повреждения неотключаемого питательного провода, во избежание опасности он должен быть заменен у производителя или в специализированной ремонтной мастерской квалифицированным специалистом.

Тот, кто ответственно использует электроэнергию, не только экономит свои деньги, но и сознательно бережёт окружающую среду. Поэтому давайте поможем

природе – будем экономить электроэнергию! А делается это таким образом:

●Применение соответствующей посуды для приготовления пищи.

Кастрюли с плоским и толстым дном позволяют сэкономить до 1/3 электроэнергии. Посуду следует прикрывать крышками – в противном случае потребление электроэнергии вырастёт в 4 раза!

●Посуду для приготовления еды следует подобрать к поверхности конфорок. Дно посуды не может быть меньше, чем конфорка (зона нагрева).

- Следует содержать поверхность конфорок и дно кастрюль в чистоте.

Загрязнения мешают теплопередаче – сильные загрязнения можно устранить лишь сильнодействующими веществами, вредными для окружающей среды.

- Без надобности «не заглядывать в кастрюли».

●Вовремя выключать плиту и использовать остаточное тепло.

При длительном приготовлении пищи, нагревательные элементы можно выключить за 5-10 минут до окончания варки. Таким образом мы можем сэкономить до 20% электроэнергии.

- Не устанавливать плиту в непосредственной близости от холодильников /морозильных камер.

Потребление электроэнергии плитой возрастёт, а это совершенно лишнее.

За время транспорта установка защищена от повреждений при помощи упаковки. После распаковки установки, просим Вас устранить элементы упаковки способом не угражающим окружающей среде.

Все материалы примененные для упаковки, не вредят окружающей среде и полностью пригодны для возврата. Они обозначены соответствующим знаком.

Примечание ! Упаковочные материалы (полиэтиленовые мешочки, куски стиропора и пр.), следует держать издали от детей.

По окончании срока использования данное устройство нельзя выбросить, как обычные коммунальные отходы, его следует сдать в пункт приема и переработки электрических и электронных устройств. Об этом информирует знак, расположенный на устройстве, инструкции по эксплуатации и упаковке.

В устройстве использованы материалы, подлежащие повторному использованию в соответствии с их обозначением. Благодаря переработке, использованию материалов или иной формой использования отслуживших срок устройств вы внесете существенный вклад в сохранение окружающей среды.

Сведения о соответствующем пункте утилизации использованного оборудования вы можете получить в местной администрации.

Описание плиты 10/030

43 1 2 6 5

1,2,3,4 - нагревательные плитки
5 - маховики
6 - сигнальная лампочка

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Номинальное напряжение: 400V 3N \~ 50 Hz
• Размеры плиты: 590 x 520 x 56 мм
• Bec 9,4 kg

Плита\_оборудована:

• нагревательная плитка 2x ∅ 145 - 1000 Вт (1500 Вт)
• нагревательная плитка 2x ∅ 180 - 1500 Вт (2000 Вт)

Подготовка столешницы мебели к монтажу плиты

• Толщина столешницы мебели должна быть от 28 до 40 мм, глубина столешницы минимум 600 мм. Столешница должна быть плоской, с хорошо установленным уровнем. Следует помнить о устранении щели со стороны стены и предохранении столешницы от затеков и влаги.
• Расстояние между краем отверстия и краем столешницы спереди должно составлять минимум 60 мм, а сзади – минимум 50 мм.
• Расстояние между краем отверстия и боковой мебельной стенкой должна составлять минимум 55 мм.
• Мебель для монтажа должна иметь облицову, а также клеи для ее приклеивания, устойчивые для температуры 100 градусов С. Последствием невыполнения данного требования может быть деформация поверхности либо отклеивание облицовки.
• Края поверхности должны быть предохранены материалом, устойчивым к проникновению влаги.
  • Отверстие в столешнице выполнить согласно размерам, поданным на рисунке 1.
• Под нижней частью плиты следует оставить не менее 25 мм свободного пространства, для избежания перегрева поверхности мебели.

Монтаж плиты в столешнице мебели

• В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо использовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии столешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4 деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис. 4 и 5.
- Проверить, чтобы прокладка плотно прилегала к плите.
- Легко прикрутить ручки под плитой.
- Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.
- Установить ручки перпендикулярно к краю плиты и докрутить до упора.

2

A 1 2 3 4

1. столешница
2. ВИНТ
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты

4

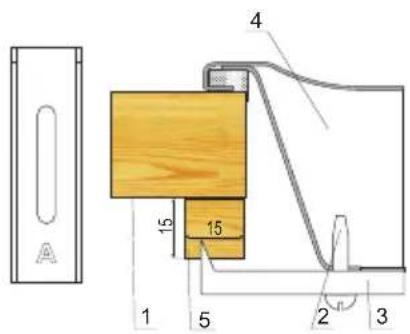

A 15 15 4 1 5 2 3

1. столешница
2. ВИНТ
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
6. деревянная колодка

3

min 50 560 320 490 466 min 60

5

min 50 560 270 50 490 min 60 41650

Приключение плиты к электропроводке

Примечание!

Плиту к электропроводке может подключить исключительно квалифицированный электромонтажник. Запрешено своевольное произведение переделок или изменений в электропроводке.

Указания для электромонтажника

Плита приспособлена изготовителем к питанию переменным трехфазным током (400 V 3кВ \~ 50 Hz). Приспособление плиты к питанию однофазным током (230 V) возможно после установки соответствующей перемычки на зажимной планке по приведенной схеме. Схема соединений установлена также в нижней части нижнего кожуха. Доступ к зажимной планке возможен после снятия крышки в нижнем кожухе. Следует помнить о соответствующем подборе питающего провода, учитывая вид соединения и номинальную мощность плиты

Питающий провод следует закрепить в оттяжке.

Примечание!

Следует помнить о необходимости подключения защитной цепи к зажиму на за- жимной планке, обозначенному ⏻ . Электропроводка, питающая плиту, должна быть защищена соответствующим образом и дополнительно, должна иметь соот- ветствующий выключатель, способствующий отсеку тока в аварийной ситуации.

До подключения плиты к электропроводке, следует ознакомиться с информациями приведенными на заводском щитке и схеме соединений.

Примечание!

Электромонтажник обязан выдать пользователю «заявку о подключении нагревательной плиты к электропроводке» (приложение к гарантийной карте). Включение нагревательной плиты другим способом, может привести к ее повреждению.

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙПримечание ! Напряжение нагревательных элементов 230 В
		Примечание ! Каждое соединениедолжно быть соединено защитнымпроводом с зажимом [IMAGE]	Рекомен-дуемыйвид соедини-тельногопровода
1	Для сети 230 В подключениеоднофазовое с нейтральнымпроводом, мостики соединяютзажимы 1-2-3, нейтральныйпровод к 4, предохранительныйпровод к [IMAGE]	1N~ HO5V-V-F3G4	3 × 4 мм^2
2*	Для сети 400/230 В подключениедвухфазовое с нейтральнымпроводом, мостики соединяютзажимы 2-3, нейтральныйпровод к 4, предохранительныйпровод к [IMAGE]	2N~ HO5V' F1205	4 × 2,5 мм^2
3*	Для сети 400/230 В подключениетрехфазный с нейтральнымпроводом, нейтральный проводк 4, предохранительный проводк [IMAGE]	3N~ HO5V	5 × 1,5 мм^2
L1=R, L2=S, N=зажимы нейтрального провода; [IMAGE]

До первоначального пуска плиты

• тщательно очистить плиту.
- до первоначального пуска, могут выделяться запахи и потому следует включить в помещении вентиляцию, или открыть окно,
- произвести операции по обслуживанию, соблюдая указания по безопасности.

Подбор посуды

Правильно подобранная посуда должна иметь дно, размер и форма которого были бы приблизительно равны поверхности используемой зоны нагрева. Не следует пользоваться посудой с вогнутым или выпуклым дном. Надо помнить, чтобы посуда всегда имела хорошо подобранную крышку. Загрязнённая поверхность зон нагрева и кастрюль мешает полностью использовать тепло.

Включение нагревательной плиты.

Включение выбранного нагревательного поля (1,2,3,4) происходит путем поворота маховика (5), в этот момент загорится контрольная лампочка (6), степень нагрева поля регулируется установкой маховика.

0 МИН. Подогрев
1 Тушение овощей, медленная варка
2 Варка супов, большого количества еды
3 Медленная жарка
4 Приготовление на гриле мяса, рыбы
5 МАКС. Быстрое разогревание, быстрая варка, жарка
6 Выключение

Выключено 6 5 4 0 3 1 2 ка

Внимание!

Обратите внимание на:

– чистоту плитку - грязная плитка не переносит всей мощности,
– защищайте плитку перед коррозией,
– выключайте плитку прежде чем снимаете посуду,
— не оставляйте на включенной плитку посуды с блюдами, приготовленными на жирах, маслах без присмотра, горячий жир подвергается самовоспла-менению.

Текущий уход пользователя за содержанием плиты в чистоте и соответствующее ее консервирование, имеют большое влияние на продолжительность и безотказность работы

Перед началом чистки плиту нужно выключить, обращая внимание на то, чтобы все ручки находились в положении „•” / „0”. Чистку можно начинать только после того, как плита остыгнет.

Рабочая плита

- Эмалированную рабочую плиту следует чистить при помощи теплой воды с добавкой небольшого количества жидкостей для мойки посуды. Сильные засорения можно устранить исключительно деликатными средствами для скобления посуды.

Нагревательные плитки

Засорение, напр. пригоревшие остатки блюд с поверхности плиток устраняем при помощи тряпочки (черную поверхность плитки не следует ни в коем случае мыть ни скоблить). Декоративные кольца из нержавейки следует мыть при использовании жидкостей для мойки посуды или деликатных жидких средств для скобления. Затем, следует их вытереть до суха.

Поверхности плиток от времени до времени протираем вазелиновым или силиконовым маслом. Не следует употреблять для этой цели звериные и растительные жиры, такие как сливочное масло, топленое сало, растительное масло и пр.

Периодический осмотр

Помимо действий, необходимых для поддержания плиты в чистоте, следует:

• проводить периодические проверки работы элементов управления и рабочих групп плиты. После истечения гарантийного срока, минимум раз в два года, следует производить осмотр технического состояния плиты в сервисном центре,
• устранять выявленные эксплуатационные дефекты,
• при необходимости провести замену вышедших из строя деталей и узлов

Внимание! Все ремонтные и регуляционные работы должны производиться соответствующим сервисным центром или мастером, имеющим необходимую квалификацию и допуск.

Компания изготовитель

Амика С.А., Польша, 64-510 Вронки, ул. Мицкевича, 52

Претензии по качеству

направлять в / Импортер на территорию РФ

ООО «Ханса», Осенний бульвар, д.23, офис 1307

Тел. [phone] факс [phone]
