Tipul dispozitivului	Plită cu gaz (încorporabilă)
Model	BHCI63808
Marcă	Hansa
Numărul de arzătoare	4
Tipul arzătoarelor	Gaz, oprire automată la stingere
Materialul suprafeței	Oțel inoxidabil
Dimensiuni (LxAxÎ)	590 x 520 x 50 mm
Greutate netă	10 kg
Tensiune (pentru aprindere)	220-240 V, 50/60 Hz
Conexiune gaz	1/2" BSP (filet interior)
Tip gaz	Gaz natural (G20) sau lichefiat (G30/G31) – duze incluse
Sistem de siguranță	Control automat al gazului (dispozitiv de oprire a flăcării) pe fiecare arzător
Aprindere electrică	Automată, încorporată
Mânere de control	Rotative, cu fixare pe poziție
Grătare	Din fontă, detașabile
Culoare	Oțel inoxidabil / Negru (în funcție de versiune)
Clasă de protecție	IPX4 (protecție împotriva stropilor)
Tip instalare	Încorporabilă în blat
Dimensiunea decupajului	560 x 490 mm
Țara de fabricație	Polonia
Conținutul pachetului	Plită, grătare, duze pentru gaz lichefiat, garnitură, instrucțiuni

Întrebări frecvente - BHCI63808 Hansa

Cum se instalează corect plita cu gaz Hansa BHCI63808?

Instalarea trebuie efectuată de un specialist calificat. Asigurați-vă că decupajul din blat corespunde dimensiunilor: 560x490 mm. Conexiunea la gaz se face prin filet de 1/2 inci. Nu uitați garnitura de pe marginea plitei.

Se poate utiliza gaz lichefiat (propan-butan)?

Da, în set sunt incluse duze pentru gaz lichefiat. Înlocuiți duzele conform instrucțiunilor și reglați debitul minim de gaz. Se recomandă apelarea unui specialist.

De ce nu funcționează aprinderea electrică?

Verificați dacă se aplică tensiunea de 220-240 V la plită. Poate că s-a ars o siguranță sau s-au murdărit bujiile de aprindere. Curățați bujiile cu o cârpă uscată. Dacă problema persistă, chemați service-ul.

Cum se curăță suprafața din oțel inoxidabil?

Folosiți o cârpă moale și produse speciale pentru oțel inoxidabil. Nu utilizați agenți de curățare abrazivi sau bureți duri pentru a nu zgâria suprafața. Îndepărtați regulat murdăria după fiecare utilizare.

Ce fac dacă gazul nu se aprinde?

Verificați alimentarea cu gaz (robinet deschis) și funcționarea aprinderii electrice. Dacă se aud clicuri, dar flacăra nu apare, poate că orificiile arzătorului sunt înfundate – curățați-le cu un ac subțire sau aer comprimat. Asigurați-vă că utilizați tipul corect de gaz.

Care este durata de viață a plitei?

Durata medie de viață este de 10 ani, respectând regulile de utilizare. După aceea, se recomandă înlocuirea dispozitivului din motive de siguranță.

Se poate dezactiva controlul automat al gazului?

Nu, sistemul de siguranță oprește automat alimentarea cu gaz la stingerea flăcării. Dezactivarea acestuia este interzisă – poate duce la scurgeri de gaz și accidente.

Care arzătoare au cea mai mare putere?

La majoritatea modelelor Hansa BHCI63808, arzătorul din stânga față este de încălzire rapidă (până la 3 kW), celelalte sunt standard (1,5-2 kW). Datele exacte le găsiți în instrucțiuni.

Cum se înlocuiesc duzele la trecerea la un alt tip de gaz?

Deconectați plita de la gaz și scoateți grătarele. Deșurubați duzele vechi din arzătoare și înșurubați-le pe cele noi din set. După înlocuire, reglați clapeta de aer pentru ardere optimă. Se recomandă apelarea unui specialist.

Ce include pachetul de livrare?

Pachetul include: plită, grătare din fontă (2 sau 4 buc.), set de duze pentru gaz lichefiat, bandă de etanșare, instrucțiuni de utilizare și instalare, certificat de garanție.

MANUAL DE UTILIZARE BHCI63808 Hansa

Plita electrică „Hansa” cuprinde astfel de calități ca simplitate efectivitate garantată în exploatare. După ce veți lua cunoștință cu prezenta instrucțiune nu veți avea dificultăți în serviciul plitei electrice.

Plita electrică, înainte de ambalaj și punere în vînzare a fost testată în domeniile capacitatea de funcționare și siguranță.

Rugăm înainte de conectare cu atenție să luați cunoștință cu instrucțiunea de exploatare. Respectând toate instrucțiunile veți evita exploatarea incorrectă.

Păstrați instrucțiunea în locul accesibil. Pentru a evita accidente este necesar să respectați principiile instrucțiunii de exploatare.

Mentiune!

Instalatia este necesar de deservit numai după executarea prezentei instrucțiuni.

Instalația este predestinată numai pentru prepararea bucatelor. Necorespunderea în folosire (de exemplu pentru încălzirea încăperilor) poate vi periculoasă.

Producătorul lasă după sine dreptul de a întroduce modificări, ce nu influențează asupra funcționării instalației.

CUPRINSUL

Principiile de bază 29

Indicațiile de siguranță 31

Descrierea instalatiei 36

Instalarea ....37

Deservirea....42

Încrijirea și curățirea ....51

Situatiile exceptionale 52

Date tehnice 53

Condițiile garanției ....53

Observație. Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului de- vin fierbinți în momentul în care acesta este folosit. Posibilitatea de atingere a elementelor de încălzire trebuie să fie realizată cu o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capa-cități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozi-tivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuiesc realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita cu inducție poate fi periculoasă și poate cauza incendii.

INDICAȚII PRIVIND TEHNICA DE SECURITATE

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasați nici un fel de lucruri pe suprafața de fierbere.

Observație. Dacă suprafața este fisurată opriți cu- rentul pentru a evita pericolul de electrocutare.

Nu se recomandă comandarea dispozitivului cu ajutorul ceasului extern sau cu ajutorul sistemului de comandă de la distanță.

Pentru curățarea aparatului nu se recomandă folosirea dispozitivelor de curățare cu ajutorul aburilor.

MENTIUNI DE SIGURANTĂ

• pînă la startul inițial a plitei de încălzire ceramice, este necesar de făcut cunoștință cu instrucțiunea de exploatare. Astfel, va fi păstrată sguranța și vor fi evitate situațiile de garanție;
• în caz de instalare a plitei de încălzire în apropierea aparatului de radio, televizorului sau altui obiect de imitare, este necesar de verificat corectitudinea funcționării telecomandei;
• plita de încălzire trebuie să fie instalată de un specialist calificat;
• nu se poate de instalat plita în apropierea instalațiilor frigorifice;
• mobila în care este instalată plita, este necesar să fie statornică pentru temperatură de 10 ^© Acestă condițiiie ține de toate suprafețe, exclusiv suprafețe din plastic, clei și lac;
• plita de încălzire este nercesar de folosit numai după instalarea ei în mobila de bucătărie. Astfel se exclude atingerea de fire electrice;
• Reparația instalațiilor poate efectua numai specialist calificat. Reparația necalitativă este foarte pericoloasă pentru consumator;
• Plita se deconeactează de la instalația electrică numai după deconectarea de la piedica de siguranță sau scoaterea ștepselului din priză;
• Trebuie să avem grijă ca, copiii să nu se joace cu aparatul. Copii pot să răstoarne cratițele de pe plită și să primească arsuri;
• Indicatorul instalat de încălzire restantă ne dovedește că plita mai este conectată sau fierbinte;
• în cazul instalării prizei în apropierea sferei termice, trebuie să atrageți atenția ca firul de alimentare cu curent electric să nu se atingă de suprafețe încinse;
• în caz de folosire a uleiurilor sau grăsimilor, nu lăsați plita fără supraveghere, ca să nu apară pericol de incendiu;
• nu folosiți veselă din masă plastică și folie din aluminiu, deoarece ea se topește sub influența temperaturei ridicate și pot deteriora plita;
• nu permiteți ca pe sfera de încălzire încinsă să cadă zahăr, acid de lămîie, sare și altele;
• în caz de cădere peste sferă a zahărului sau masei plastice nici într-un caz nu deconectați plita, este mecesar doar să radeți cu un obiect ascuțit. Păstrați mîinile de arsuri,
• folosiți numai cratițe cu fund plat ca să evitați aparenta unor zgîrîieturi pe suprafață;
• suprafața încălzitoare este rezistentă la temperaturi ridicate, cît și la scăzute;
• nu permiteți căderea peste plita ceramică a obiectelor grele, vaselor cu condimente, aceasta poate aduce la aparența fisurilor și stratificării pe suprafața plitei ceramice;

MENTIUNI DE SIGURANTĂ

• prin aceste stricăciuni bucatele ce fierb pot numeri pe elementele plitei ce sunt sub tensiune;
• în cazul depistării stricăciunilor pe suprafața plitei este necesar de deconectat urjent plita de la rețea electrică. Pentru aceasta este necesar de deconectat apărătorul sau de scos ștepselul din priză, După ce este necesar să vă adresați în centrul de deservire;
• respectați regulile de îngrijire și curățire a plitei. în caz de folosire incorectă a plitei garanția se consideră nulă.
• nu folosiți plita ca fund pentru tăiere sau ca masă de lucru;
• nu se recomandă așezarea pe suprafața plitei a obiectelor din metal (cuțite, furculițe, capace) pentru că ele pot fi supraîncălzite;
• nu montați plita de bucătărie asupra cuptorului fără ventilator, asupra mașinei de spălat vesela, frigiderului, frizerului sau mașinei de spălat;

ECONOMISIREA ENERGIEI

Acela, care utilizează cu grijă energia electrică nu doar își economisește propriii bani, dar respectă și mediul înconjurător. În felul următor:

Deci, haideți să-i ajutăm mediului înconjurător, naturii - prin economisirea energiei electrice! Aceasta puteți realiza în felul următor:

SCOATEREA AMBALAJULUI

Pe parcursul transportării instalația este protejată cu ambalaj. După despachetarea instalației rugăm să înlăturați elementele de ambalaj prin metoda ce nu dăunează mediului înconjurător.

Toate materiale folosite în producerea elementelor ambalajului sunt ecologice și pot fi întoarse. Ele sunt indicate cu semne specilale.

- Utilizarea vaselor corespunzătoare

pentru prepararea bucatelor.

Cratițe cu fundul plat și gros permit economisirea a pînă la 1/3 din energie. Vasele trebuie acoperite cu capace – în caz contrar se consumă de 4 ori mai multă energie!

- Vasele pentru prepararea bucatelor trebuie să corespundă diametrului sferei.

Fundul vasului nu poate fi mai mic, decît ochiul plitei (zona de încălzire).

- Suprafața instalației și fundurile vaselor trebuie păstrate în curățenie.

Murdăria – încurcă transmiterea căldurii – murdărirea excesivă poate fi înlăturată doar prin utilizarea soluțiilor cu efect puternic, care sunt dăunătoare mediului înconjurător.

- Fără necesitate „nu ridicati capacul”.

- Nu instalați instalația în apropierea frigiderilor/ congelatoarelor.

Consumul de energie electrică se va mări,

Mențiune! Materialele de înpachetare (săculețe din polietilen și altele) este necesar de îndepărtat de la copii.

LICHIDAREA INSTALATIILOR UZATE

După expirarea termenului de exploatare, instalația dată nu se lichidează împreună cu alte deșeuri comunale, el trebuie predat la punctul de primire și utilizare a instalațiilor electice și electronice. Despre acest fapt ne informează simbolul, de pe instalație, de pe instructiune sau de pe ambalaj.

Masele plastice din instalație pot fi utilizate repetat conform destinației acestora. Prin utilizarea repetată, utilizarea materialelor sau alte forme de utilizare a instalațiilor uzate, Vă aduceți contribuția la păstrarea mediului înconjurător.

Informația referitor la lichidarea instalațiilor uzate Vă poate fi oferită de administrația locală.

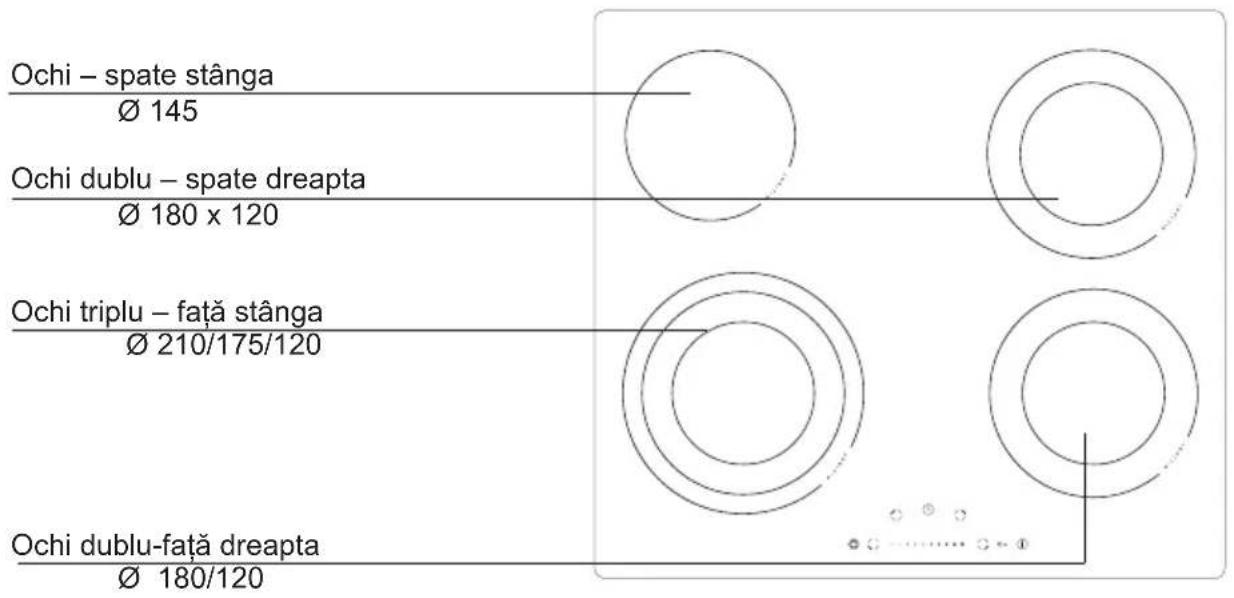

Descriere plită BHCl6\* (PG4VQ253CFTS)

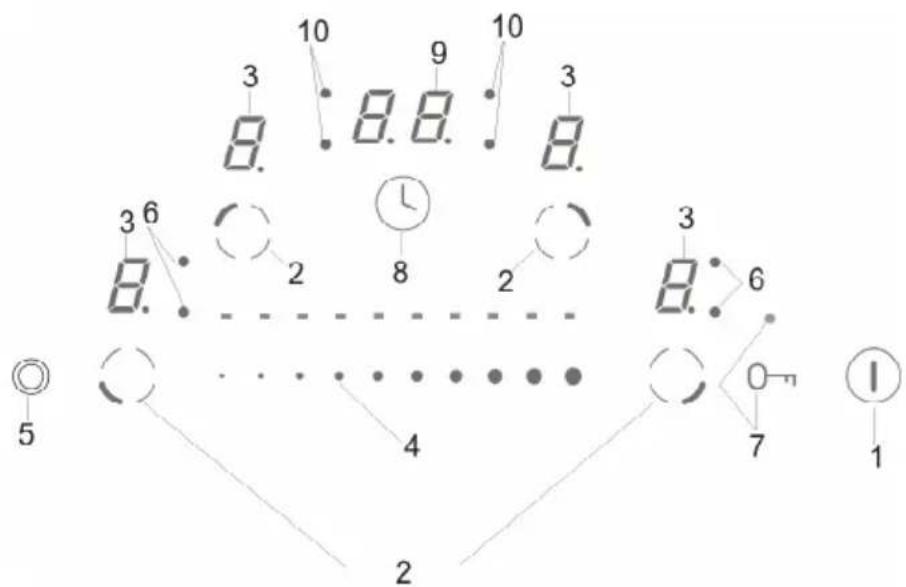

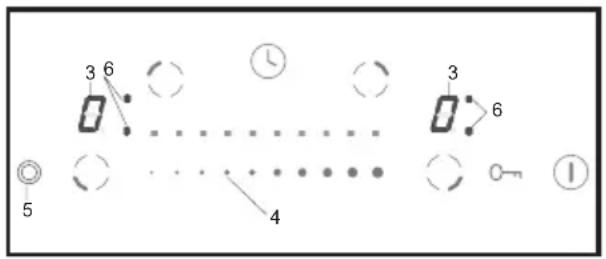

Panou control

1. Senzor principal
2. Senzor selectare ochi,
3. Indicatoare ochi,
4. Senzor schimbare putere de încălzire,
5. Senzor ochi dublu și triplu

6. Dioda LED pentru semnalizarea pornirii ochiului dublu și triplu

7. Senzor cheie cu diodă semnalizatoare LED,

8. Senzor ceas,
9. Indicator ceas,
10. Dioda LED de semnalizare funcționare ceas pentru ochiul corespunzător,

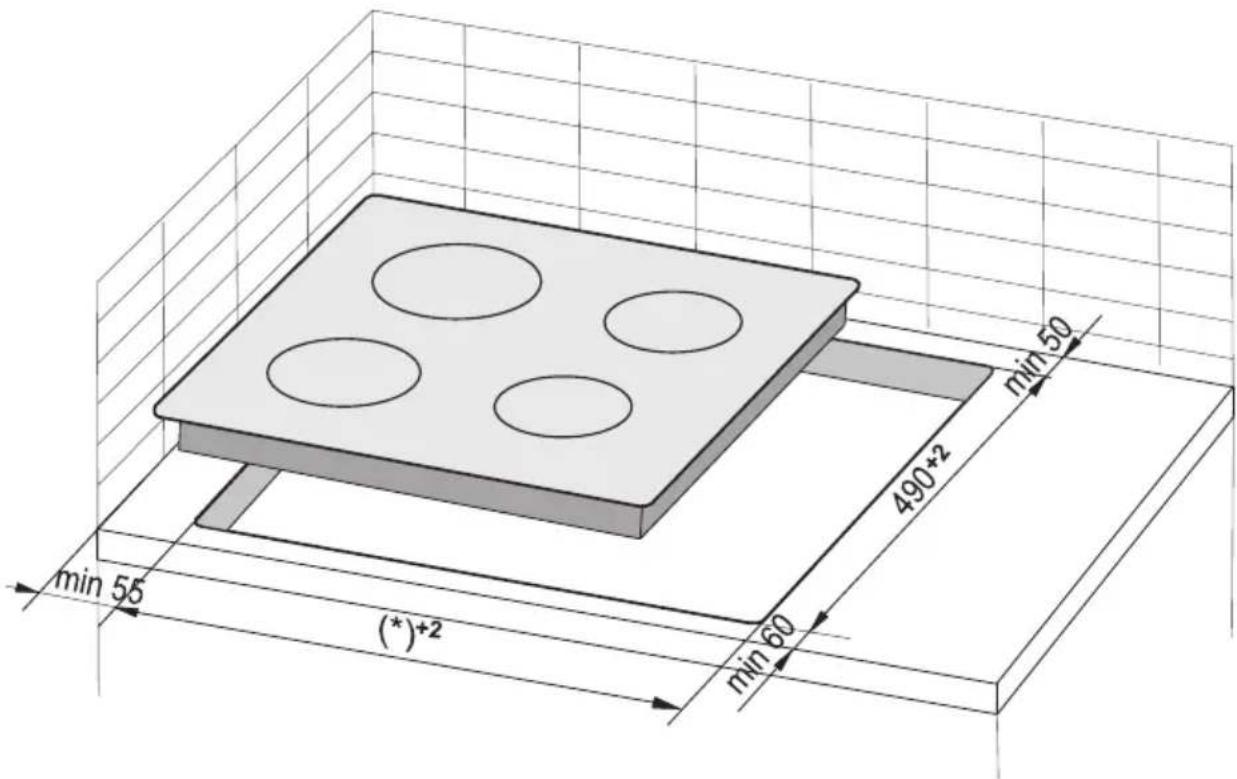

Pregătirea blatului mobilierului pentru montarea plăcii

• Grosimea blatului mobilierului trebuie să aibă de la 28 la 40 mm, iar adâncimea blatului minim 600 mm. Blatul ar trebui să fie plat și bine nivelat. Blatul trebuie să fie etanșeizat și protejat din partea peretelui împotriva inundatiilor și a umezelii.
• Distanța dintre marginea orificiului și marginea blatului din partea frontală trebuie să aibă min. 60 mm, iar în partea din spate min. 50 mm.
• Distanța dintre muchia orificiului și peretele lateral al mobilei trebuie să fie de minimum 55 mm.
• Mobilierul prevăzut pentru incorporare trebuie să aibă furnir și adezivi pentru lipirea acestora rezistenți la o temperatură de 100°C. Neîndeplinirea acestei condiții poate cauza deformarea suprafetei sau dezlipirea furnirului.
• Marginile orificiului trebuie să fie protejate cu ajutorul unui material rezistent la absorbția de umezeală.

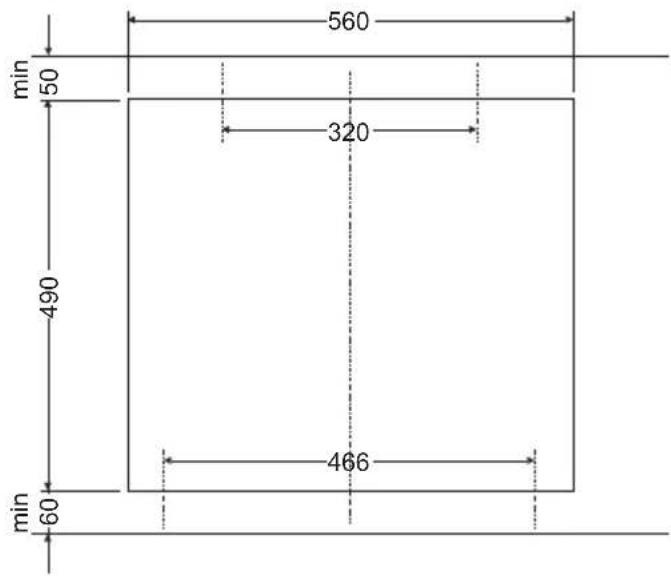

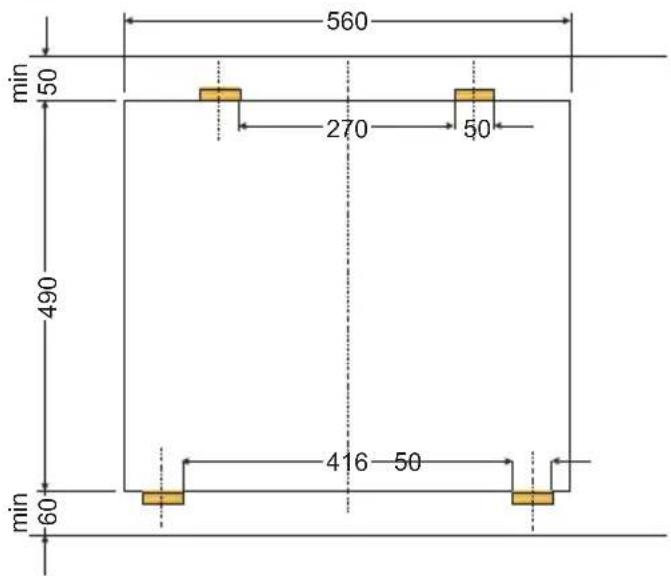

• Orificiul din blat trebuie făcut în conformitate cu dimensiunile trecute pe fig. 1.

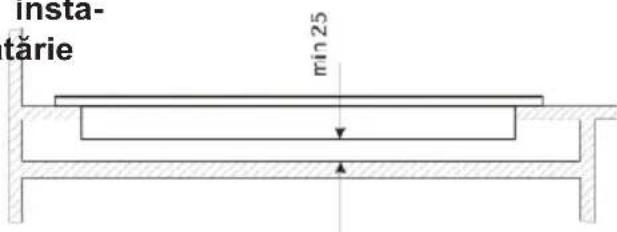

• Sub placă trebuie lăsat cel puțin 25 mm de loc liber pentru a permite circularea corectă a aerului și pentru a evita supraîncălzirea suprafeței din jurul plăcii.

1

(*) 560 mm pentru placi 600 mm
(*) 750 mm pentru placi 770 mm

Atenție. În momentul în care veți instala plita pe blatul dulapului de bucătărie trebuie să montați raftul de despărțitură, așa cum vedeți în imaginea alăturată. În cazul în care plita este instalată deasupra cuptorului incorporat, nu este necesară montarea raftului de despărțitură.

Incorporarea în blatul unui dulap portabil.

În cazul în care plita a fost instalată pe blatul dulapului de bucătărie deasupra sertarului, elementul protector inferior al. plitei trebuie acoperit cu o placă de lemn sau cu o podea de protecție destinată pentru plitele ceramice.

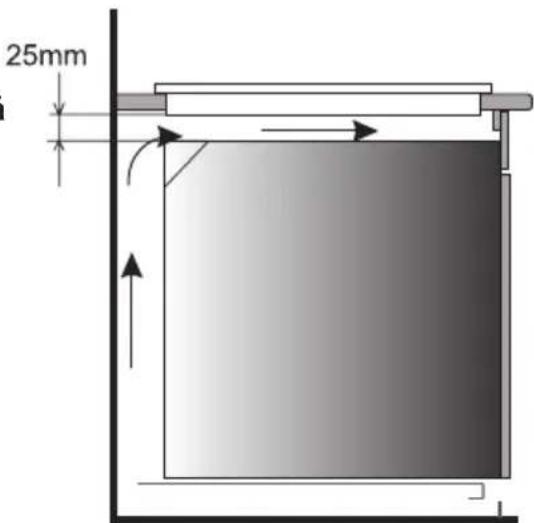

Incorporarea într-un blat de lucru deasupra cuptorului cu ventilație.

Se interzice montarea plitei deasupra cuptorului fără ventilatie.

Cablul de alimentare al plitei trebuie amplasat în așa fel încât să nu atingă elementul de protecție inferior.

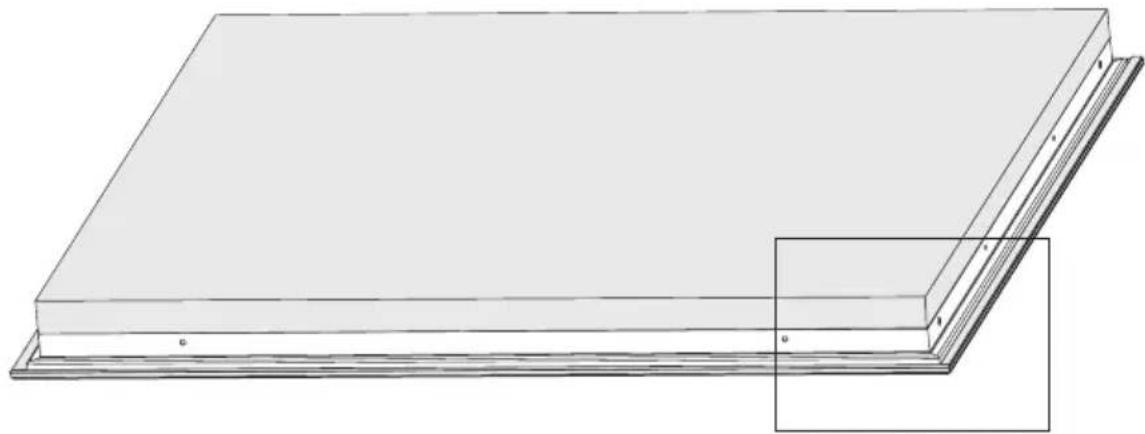

Montajul benzii adezive pentru etanşare

Incorporarea dispozitivului fără banda adezivă de etanșare este strict inter- zisă.

Banda adezivă de etanșare trebuie montată pe dispozitiv în felul următor:

Înainte de incorporarea dispozitivului în blatul de bucătărie trebuie, partea inferioară a ramei plăcii de electrice, lipită banda adezivă de etanșare, care se este anexată dispozitivului.

• de pe banda adezivă de etanșare trebuie îndepărtată folia protectoare
• după îndepărtarea foliei, banda adezivă de etanșare trebuie lipită pe partea inferioară a ramei dispozitivului (fig.).

Montajul plăcii BHCl6\* în blatul mobilierului:

• În cazul blatului cu o grosime de 38 mm pentru prinderea plăcii trebuiesc folosite 4 mânere "A". Modul de montare este arătat în fig. 2 și 3. În cazul blatului cu o grosime de 28 mm în afară de mânerele "A" suplimentar trebuie folosite 4 blocuri din lemn cu dimensiunile de 15x15x50 mm. Modul de montare este arătat în fig. 4 și 5.
• Verificați dacă garnitura aderă perfect la placă.
• Înşurubați delicat mânerul din partea inferioară a blatului.
• Curățați blatul, introduceti placa în orificiu și apăsați blatul.
• Fixați mânerele perpendicular pe marginea plăcii și înșurubați-le la maxim.

2

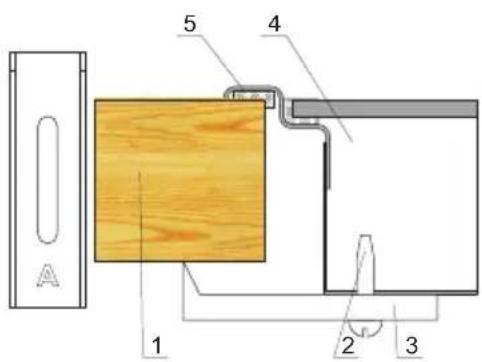

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii

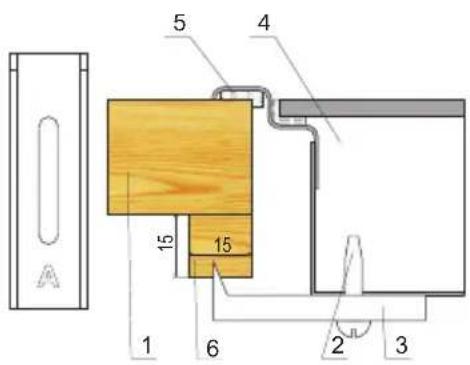

4

1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
6. bloc din lemn

3

5

Conectarea instalatiei la tețea electrică

Mentiune!

Instalația poate fi conectată numai de un electric calificat. Este interzisă modificarea desinestătătoare a setărilor electrice.

Indicații pentru electric

Instalația este adaptată de către producător la alimentarea cu curent electric cu trei faze (400 V 3N \~ 50 Hz). Adaptarea instalației la alimentarea cu curent electric cu o fază (230 V) este posibilă după instalarea elementului corespunzător pe panou conform schemei arătate.

Schema de conectare este instalată în partea de jos a carcasului de jos. Accesul la placă este posibil după scoaterea capacului carcasului de jos.

Trebuie de selectat firul electric corespunzător, luînd în considerație tipul conectărrii și a puterii nominale a instalației.

Firul electric trebuie întărit.

Mentiune!

Trebuie de luat în considerație necesitatea de conectare a lanțului de protecție la contactul plăcii, ce se indică prin simbolul semn ⏻ . Firele electrice trebuie să fie protejate în modul corespunzător și să aibă adăugător un întrerupător, ce va permite deconectarea de la rețea în situații exceptionale.

Pînă la conectarea instalației la rețeaua electrică, trebuie de luat cunoștință cu informația indicată pe panoul din uzină și schema de conectare

Mentiune!

Electricul este oblicat să elibereze utilizatorului “cererea de conectare a instalației la rețeaua electrică” (anexă la talonul de garanție). Conectarea instalației prin alte metode, poate duce la defectarea acesteia.

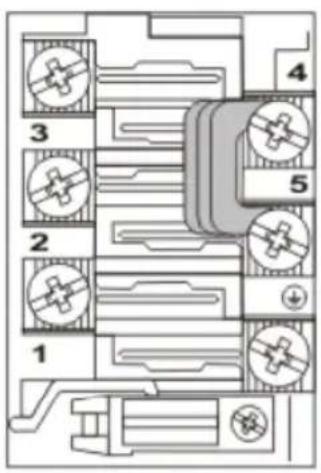

					SCHEMA CONEXIUNILOR POSIBILEAtenție! Tensiunea elementelor de încălzire de 230V.Atenție! În cazul fiecărei dintre conexiuni cablul de protectie trebuie să fie conectat cu clema ☑.
1	Pentru rețelele de 230 V conectarea cu o fază cu cablu neutru, puntea leagă bornele 1-2-3 și 4-5, cablul de protectie la ☑.	1N~			Tipul de cablu conectare recomandat
2	Pentru rețeaua 400/230 V conectarea cu două faze cu cablu neutru, puntea leagă bornele 2-3 și 4-5, cablul de protectie la ☑.	2N~			Cablu cu manta de cauciuc 3X 4 mm2
3	Pentru rețeaua 400/230 V cuplarea cu trei faze cu cablu neutru, puntea leagă bornele 4-5, cablurile de fază conectate la 1, 2 și 3, cablul neutru la 4-5, cablul de protectie la ☑.	3N~			Cablu cu manta de cauciuc 4X 2,5 mm2
Cablurile de fază- L1=R, L2=S, L3=T; N - cablu neutru; ☑- cablu de protectie

DESERVIREA

Pînă la prima conectare a instalatiei

• Instalația trebuie bine curățată. Suprafața de ceramică este necesar de întrebuințat ca o suprafață din sticlă
• Pînă la prima conectare a instalației se pot strecura mirosuri deaceea în încăperea unde se află instalația trebuie conectat sistemul de ventilare, sau de deschis geamul.
• Trebuie de efectuat operațiuni de deservire, respectând indicațiile privind tehnica de securitate.

DESERVIREA

Plita ceramică are în dotare senzori, puse în funcțiune prin atingerea degetului de indicatorul respectiv.

Fiecare modificare a comenzilor senzorului este însoțită de semnal sonor.

Trebuie de atras atenție, la faptul că în timpul conectării și deconectării sau în timpul stabilirii intensității de încălzire, de apăsat numai un senzor. În cazul apăsării concomitente a mai multor senzori (cu excepția deconectării suprafeței de încălzire sau a taimerului), sistemul nu reacționează la semnalele de comandă selectate. În cazul apăsării prelungite, se conectează semnalul de bruiaj.

Alegerea vaselor corespunzătoare

Pentru plita ceramică există vase, special testate pentru fierbere și prăjire. Trebuiesc respectate indicațiile producătorilor.

Vasele pentru fierbere (cratițele) cu fundul din aluminiu sau aramă, pot lăsa ume, greu de înlăturat. O atenție deosebită trebuie de atras la utilizarea vaselor emaliate, care după evaporarea întîmplătoare a conținutului, pot duce la deteriorări grave.

Pentru utilizarea optimă a energiei electrice, durata optimă de fierbere și pentru a evita arderea bucatelor preparate pe plită, trebuiec respectate următoarele indicații:

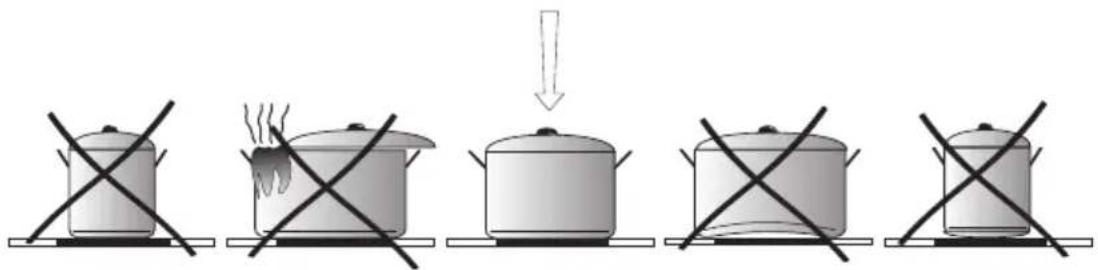

Fundul vaselor:

Vasele trebuie alese în modul corespunzător, așa încît fundul acestora să fie rezistente și plate, deoarece fundurile cu muchia ascuțită sau cu rămășițe arse pot zgîrîia suprafața plitei sau poate acționa ca material abraziv!

Dimensiunea vaselor :

Vasele trebuie alese în modul corespunzător, așa încît diametrul fundului, mărimea și forma să corespundă suprafeței de încălzire.

Capacele vaselor :

Utilizarea capacului duce la păstrarea căldurii și astfel scade durata de încălzire și reduce consumul de energie electrică.

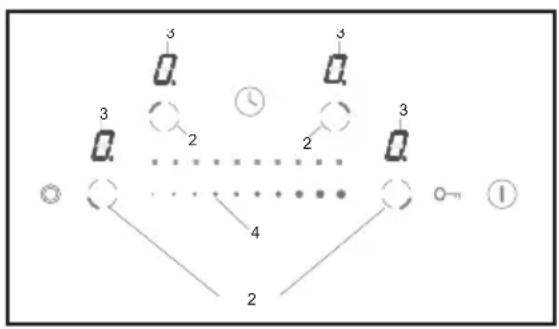

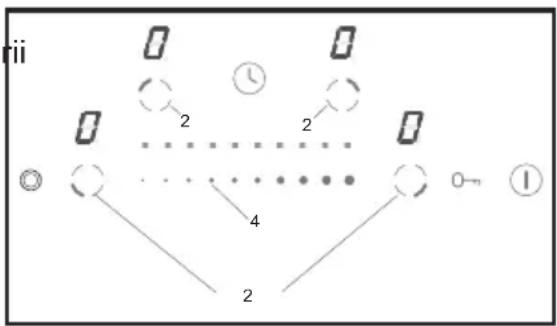

Panou control

După conectarea plitei la rețeaua electrică ar trebui să se aprindă pentru scurt timp dioda de deasupra senzorului cheie (7), după care puteți porni plita vitroceramică.

Nu așezați niciun obiect pe suprafața senzorilor (acest lucru poate fi considerat drept o defectiune), aceste suprafețe trebuie menținute curate permanentă.

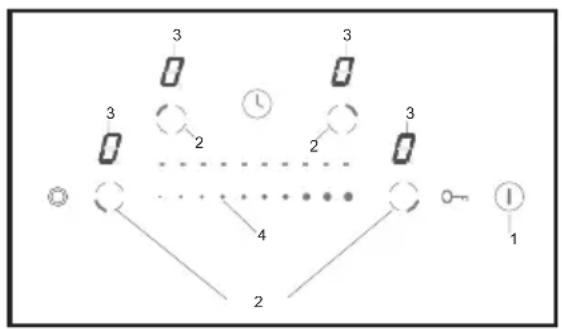

Pornire plită de încălzire

În cazul în care plita este oprită toate ochiurile sunt decuplate, iar indicatoarele nu sunt aprinse. Când atingeți senzorul principal (1) porniți plita, iar pe toate indicatoarele ochiurilor (3) timp de 10 secunde apare „0”. Mișcând cu degetul pe senzor (4) setați nivelul de putere de încălzire dorit, selectând în prealabil butonul de selectare al ochiului (2) (vezi Setarea nivelului de putere de încălzire).

Dacă în timp de 10 secunde nu setați niciun senzor, atunci plita se oprește. În cazul în care blocarea accesului pentru copii este activă, nu puteți porni plita ( vezi Deblocare plită).

Pornire ochi

După ce pomiți plita cu senzorul principal (1) puteți manipula ochiurile în modul următor:

1. Selectați ochiul dorit cu senzorul de selectare ochi (2) (senzorii sunt amplasati conform situării ochiunilor),
2. Mișcați degetul pe senzor (4) pentru a seta nivelul de putere de încălzire dorit.
3. Pentru a schimba setarea puterii de încălzire din nou ca la punctul 1 selectați mai întâi ochiul cu senzorul de selectare ochi (2), iar apoi mișcați degetul pe senzor (4)

Dacă în timp de 10 secunde nu setați niciun senzor, atunci ochiul se oprește. Ochiul este activ atunci când lângă cifră este aprins punctul „ „ ceea ce înseamnă că acesta este pregătit pentru setarea puterii de încălzire.

Funcție ochi dublu sau triplu

Funcția ochi dublu sau triplu poate fi pornită prin apăsarea senzorului (5). Pornirea acestui ochi este semnalizată prin aprinderea diodei roșii (6) a ochiului dublu sau triplu.

Pentru a opri funcția ochiului dublu sau triplu trebuie să apăsați din nou senzorul (5).

Funcția ochiului dublu sau triplu poate fi pornită doar atunci când ochiul de bază este pornit.

Setare nivel putere de încălzire

Pentru a seta nivelul de putere de încălzire trebuie să alegeti mai întâi cu senzorul de selectare ochi (2) ochiul dorit. Apoi atunci când indicatorul ochiului (3) prezintă “ 0” puteți începe să setați nivelul de putere de încălzire dorit mișcând degetul pe senzor (4).


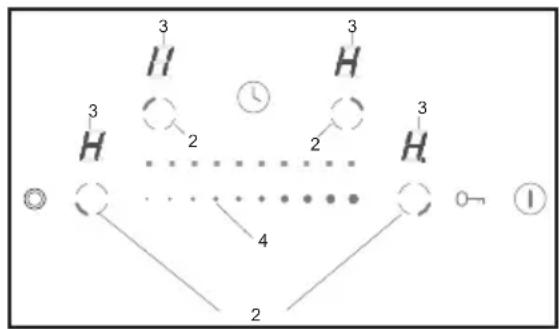

Oprirea unui ochi

Pentru a opri un ochi puteți proceda în felul următor:

1. Selectați ochiul dorit cu senzorul de selectare ochi (2).
2. Mișcați degetul în stânga pe senzorul (4) pentru a micșora nivelul de putere la „0”.

Pe indicator apare litera "H" – simbolul de încălzire reziduală.

Sistemul automat de diminuare a puterii de încălzire

Fiecare ochi este dotat cu sistemul automat de diminuare a puterii de încălzire. Atunci când îl activați ochiul este pornit la putere maximă pentru o durată care depinde de nivelul de putere de încălzire pentru gătit selectat, iar apoi trece la acel nivel de putere de încălzire.

Pentru a porni funcția de diminuare automată a puterii de încălzire trebuie să apăsați de două ori senzorul (4) la poziția „9”.

Timp de circa 10 secunde indicatorul ochiului (3) va afișa intermitent nivelul puterii de încălzire „9” și litera „A”.

Pentru a activa funcția de diminuare automată la un alt nivel de putere de încălzire decât „9”, trebuie ca în timp de 10 secunde să atingeți poziția senzorului (4) care corespunde nivelului respectiv de putere de încălzire. Pe toată durata când este activată funcția de diminuare automată a puterii de încălzire pe display vor fi afişate alternativ litera „A” și nivelul de putere de încălzire selectat.

Dacă în timp de 10 secunde începeti să setați nivelul de putere de încălzire pentru gătit apăsând senzorul (-)(4), atunci sistemul automat de diminuare a puterii de încălzire se activează, iar litera „A” va fi afișată la schimb cu nivelul de putere de încălzire pentru ochi pe toată durata pentru care este activat.

Acum puteți schimba în orice moment setarea nivelului de putere de încălzire pentru gătit în modul descris în capitolul „Setarea nivelului de putere de încălzire”.

Nivelul de putere de încălzire	Durata de gătire rapidă (min)
	-
1	1
2	3
3 4,8
4 6,5
5 8,5
6 2,5
7 3,5
8 4,5
9	-

Dacă începeți să setați nivelul de putere de încălzire abia după 10 secunde, atunci se stinge litera “A”, sistemul automat de diminuare a puterii de încălzire nu este activ.

Dacă nu doriți să activați sistemul automat de diminuare a puterii de încălzire, atunci cel mai bine este să începeți selectarea nivelului puterii de încălzire cu la poziția (0).

Funcția de blocadă

Funcția de blocadă activată cu senzorul cheie (7) este folosită pentru a proteja ochiul de schimbarea nedorită a setării sau oprirea acestuia de către copii, animale de casă etc.

Când blocați plita, în momentul în care toate ochiurile sunt oprite (pe indicatoarele ochiurilor este afişată cifra „0”), atunci plita este protejată de pornirea nedorită și poate fi pornită doar după ce este deblocată.

În caz de întrerupere de tensiune în rețea blocada este oprită în mod automat.

Blocarea plitei de încălzire

Pentru a bloca plita trebuie să apăsați senzorul cheie (7) până când dioda de semnalizare începe să lumineze (7).

Când dioda se aprinde se declanșează un scurt semnal acustic.

Deblocarea plitei de încălzire

Pentru a debloca plita trebuie să apăsați senzorul cheie (7) până când dioda de semnalizare se stinge (7). După ce dioda se stinge se declanșează un scurt semnal acustic.

Blocarea și deblocarea plitei este posibilă atunci când plita este pornită sau când pe indicatorul ochiurilor (3) se aprinde „0”.

Indicatorul de căldură reziduală

După ce terminați de gătit, în sticla vitroceramică rămâne energie termică numită energie termică reziduală. Afișarea indicațiilor de căldură reziduală are loc în două etape. După ce opriți ochiul sau întreg aparatul, când temperatura depășește 60°C, pe displayul corespunzător apare valoarea „H”. Informația referitoare la căldura reziduală este afișată până când temperatura ochiului depășește 60°C. În intervalul de temperatură între 45°C și 60°C pe display va apărea valoarea „h” care semnalizează căldura reziduală scăzută. Când temperatura scade sub 45°C indicatorul de căldură reziduală se oprește. Atunci când în timpul afișării informației referitoare la căldura reziduală despre temperatura de peste 60°C se întrerupe alimentarea cu energie electrică, după ce aceasta este reluată, indicatorul de căldură reziduală va lumina intermitent. Indicatorul de căldură reziduală va lumina intermitent până ce nu se scurge durata maximă de răcire sau nu selectați și porniți un ochi.

Atunci când indicatorul de căldură reziduală funcționează nu atingeți ochiul deoarece vă pu-teți răni și nu așezați pe acesta obiecte sensibile la căldură!

În timpul pauzei de alimentare cu energie electrică indicatorul de căldură reziduală „H“ nu este afişat. Cu toate acestea ochiurile pot fi fierbinți atunci!

Limitarea duratei de functionare

Pentru a spori fiabilitatea funcționării plitei aceasta este dotată cu un câte un limitator de durată de funcționare pentru fiecare ochi. Durata maximă de funcționare este setată în funcție de puterea de încălzire care a fost setată ultima oară.

Dacă nu schimbați nivelul de putere de încălzire mai mult timp (vezi Tabel), atunci ochiul corespunzător se oprește automat și se pornește indicatorul de încălzire reziduală.

Puteți porni în orice moment și folosi orice ochi conform instrucțiunii de utilizare.

Nivelul de putere de încălzire	Durata maximă de funcționare în ore
U	10
1	10
2	6
3	5
4	5
5	4
6 1,5
7 1,5
8 1,5
9 1,5

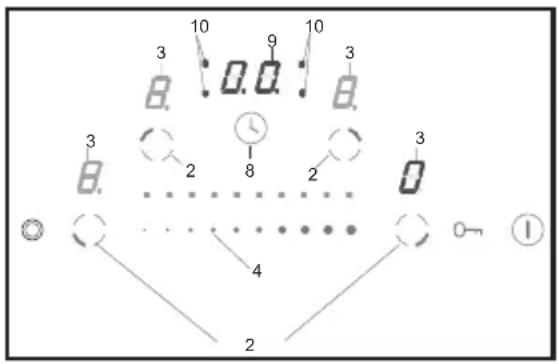

Funcția ceas

Dacă plita de încălzire este dotată cu un ceas de comandă (Timer),atunci cu acesta puteți seta durata de funcționare pentru fiecare ochi în parte.

Mai întâi trebuie să porniți ochiul selectat (2), iar apoi cu senzorul ceasului (8) apăsați de atâtea ori până ce se aprinde dioda de semnalizare corespunzătoare (10) pentru ochiul selectat (2).

Apoi atunci când dioda pulsează (10)mișcați degetul pe senzor (4) pentru a seta durata de încălzire dorită pentru ochi.

Ceasul se pornește doar atunci când pe indicatorul ceasului (9) valoarea este diferită de zero.

Terminarea duratei setate este semnalizată cu semnale de alarmă scurte și multiple. Pe indicatorul (3) corespunzător pentru ochiul respectiv se aprinde „0”, ochiul nu emană căldură și pe displayul ceasului (9) se aprinde „00”.

Pentru a schimba setările puterii de încălzire pentru ochiul controlat de ceas trebuie să apăs senzorul (2) iar apoi mișcați degetul pe senzor (4) pentru a seta puterea ochiului.

Dacă ceasul este activat la un ochi care nu este pornit și după cifrele de pe displayul ceasului (9) n aprinde punctul, puteți folosi această funcție drept ceas de bucătărie.

Ceas de bucătărie

Ceasul de bucătărie poate fi folosit pentru a semnaliza necesitatea de efectuare a diferitelor activități care necesită o durată mai scurtă de operare, cum ar fi gătitul ouălor, pentru îmbunătățirea modului de realizare a altor sarcini sau lucruri care nu sunt legate direct de operarea plitei. Intervalul duratei de stand-by este între 0 și 99 min.

Pentru a porni ceasul de bucătărie trebuie:

• să apăsați o dată senzorul (8),
• apoi miscați degetul pe senzor (4), setați durata de stand-by (de ex. 5 minute).

Sfârşitul perioadei de stand-by este semnalizat printr-un semnal sonor.

Funcția de încălzire

Funcția de menținere temperatură menține căldura mâncării preparate pe ochiul. Ochiul selectat este pornit la putere mică de încălzire. Puterea ochiului este controlată de funcția de încălzire mâncare, iar temperatura mâncării este de aproximativ 65°C. De aceea mâncarea caldă, gata de consumat nu-și strică gustul și nu se lipește de fundul vasului. Această funcție poate fi folosită pentru a topi untul, ciocolata etc.

Funcția de menținere temperatură este setată ca și putere adițională de încălzire dintre poziția „0 1” și este indicată pe display cu simbolul „L”.

Pornirea funcției „„” are loc atunci când micșorați puterea de la poziția „1”.

Oprirea întregii zone de încălzire

Zona de încălzire funcționează atunci când este pornit cel puțin un ochi. Apăsați senzorul principal (1) pentru a opri toată plita, iar pe indicatorul ochiului (3) se aprinde litera “H” – simbolul de încălzire reziduală.

Îngrijirea curentă a instalației de către utilizator – menținerea instalației în curățenie și conservarea acesteia, au o mare importanță asupra funcționării îndelungate a instalației.

La curățarea ceramicii, țineți cont de aceleași indicații ca și la curățarea suprafețelor de sticlă. Nici într-un caz nu folosiți detergenți abrazivi sau bureți cu suprafața ce ar putea zgîrîia instalația.

Curățarea după fiecare utilizare

• Murdăriile nu chiar mari, trebuiec înlăturate cu o crpă umedă, fără a utiliza detergenti. Utilizarea detergentului pentru vase poate duce la apariția petelor de culoare albastră, care nu vor putea fi înlăturate chiar la prima curățare, chiar utilizând detergenti speciali.
• Murdăriile uscate, trebuiec înlăturate cu ajutorul unui răzuitor ascuțit. Apoi ștergeți suprafațele de încălzire cu o cîrpă umedă.

• Petele de culori sidefate deschise (rămășite de aluminiu) pot fi înlăturate de pe suprafața răcită cu ajutorul unui detergent special. Rămășitele calcaroase (de exemplu după fierberea apei), pot fi înlăturate cu oțet sau detergent special.
• La înlăturarea zahărului, sau a bucatelor ce conțin zahăr, plasticului și foliei de aluminiu, nu este necesar să deconectați suprafața de încălzire respectivă! Trebuie înlăturate rămășițele imediat (cît sunt fierbinți) cu ajutorul răzuitorului de pe suprafața de încălzire. După înlăturarea murdării, instalația poate fi deconectată, și după ce se răcește de finisat curățirea cu ajutorul unui detergent special.

Detergenții speciali pot fi procurate la markete, magazine specializate în electrocasnice și în saloanele cu instalații pentru bucătării. Răzuitoarele la fel pot fi procurate în magazinile specializate în materiale pentru constructii.

Niciodată nu pulverizați detregent pe suprafața fierbinte. Cel mai bine este să permiteți detergentul să se usuce apoi ștergeți cu o cîrpă umedă. Detergentul rămas trebuie șters cu o cîrpă umedă pînă la încălzirea ulterioară. În alt caz, aceștea pot acționa agresiv.

În cazul exploatații necorespunzătoare a suprafeței ceramice, nu ducem răspundere conform garanției!

Mentiune!

Cînd comanda de control nu funcționează atunci cînd instalația este conectată, aceasta trebuie deconectată de la rețea prin deconectarea întrerupătorului principal sau a piedicii de siguranță și să vă adresați la centrul de deservire.

Mentiune!

În cazul cînd pe suprafața instalației ați observat fisuri, aceasta trebuie deconectată imediat și de deconectat de la rețeaua electrică. Pentru ace- asta trebuie de deconectat piedica de siguranță sau de scos ștecherul din priză, după aceasta trebuie să vă adresați la centrul de deservire.

În orice situație exceptională trebuie:

• să deconectați suprafetele ce funcționează ale instalatiei,
• să deconectați instalatia de la rețeaua electrică,
• să faceți interpelare pentru reparatie,
• unele dereglări pot fi înlăturate de către utilizator desinestătător, conducîndu-se de către indicațiile aduse în tabela de mai jos, pînă vă veți adresa la serviciul de deservire a clienților sau centrul de deservire, trebuie să verificați punctele respective din tabel.

PROBLEMA CAUZA ACTIUNE
1. aparatul nu funcționează -întrerupere de curent -verifică siguranța din instalația casei,dacă este arsă schimbo
2. aparatul nu reacționează la introducerea de comenzi	- panoul de folosire nu a fost cuplat - cuplați
	- butonul a fost apăsat prea puțin timp (mai puțin de 1 secundă)	- apăsați butoanele mai mult timp
	- au fost apăsate simultan mai multe butoane	- apăsați întotdeauna câte un buton (exceptie atunci când decuplăm câmpul radiant)
3. aparatul nu reacționează și dă semnal acustic scurt	- este cuplată protecția contra copiiilor (blocarea)	- decuplați protecția contra copiiilor (blocarea)
4. aparatul nu reacționează și dă semnal acustic scurt	- folosire incorectă (au fost apăsați alti senzori sau prea scurt)	- cuplați plita din nou
	- senzorul/rii acoperit/ți sau murdar/i - descoperiți sau curățiți senzorii
5. se cuplează tot aparatul - după cuplare nu au fost introduse comenzi mai mult de 10 sec.		- cuplați panoul de comandă și introduceți imediat date
		- senzor/i acoperit/ți sau murdar/i - descoperiți sau curățiți senzorii
6. un câmp radiant se decuplează - limitarea timpului de lucru - cuplați din nou câmpul radiant
		- senzor/i acoperit/ți sau murdar/i - descoperiți sau curățiți senzorii
7. indicatorul de căldură partială deși câmpurile sunt încă fierbinți	- lipsă de curent, aparatul a fost decuplat de la rețea	- indicatorul de căldură partială va funcționa după prima cuplare și cuplarea panoului de comandă
8. fisură în plita ceramică a araga-zului	Debranșati imediat plita ceramică de la rețea(siguranța. Contactați-vă cu cel mai apropiat service.
9. când defectul este în continuare nerezolvat	Decuplați plita ceramică de la rețea (siguranța!). Contactați cel mai apropiat service.Important!Dumneavoastră sunteți răspunzători de starea bună a aparatului și de funcționa-rea lui corectă în casa dvs.Dacă din cauza unei folosiri incorecte chemați service, atunci, chiar dacă aparatul este în perioadă de garanție, vizita va fi o cheltuială pentru Dvs.Pentru daune cauzate de nerespectarea acestei instrucții nu suntem răspunzători.

Tensiune nominală: 400V 2N\~50 Hz

Puterea nominală: BHCI6* (PG4VQ253CFTS)

• Zona de încălzire: 1 x ∅ 145 mm 1200 W
• Zona de încălzire: 2 x ∅ 180/120 mm 1700 W
• Zona de încălzire: 1 x ∅ 210/175/120 mm 2300 W

Mărimea plite: 576 x 518 x 50;

Greutatea: aproximativ 7,8 kg;

Corespunde normativelor standartizate EN 60335-1; EN 60335-2-6, adoptate în Uniunea Europeană.

GARANTIA,

Garantia

Obligațiile de garanție corespund talonului de garanție.

- Producătorul nu duce răspundere de defectarea instalației, produsă prin utilizarea necorespunzătoare a instalației.

Vă rugăm, să indicați aici datele, menționate pe instalatie

Tipul......

Numărul.de.fabrică......

Амика Вронки С.А

Ул. Мицкевича, 52
