MANUAL DE UTILIZARE BHKS830500 Hansa

Plita reprezintă combinația dintre ușurința de manipulare și eficiența perfectă. După ce veți citi aceste instructiuni nu veți avea nici un fel de probleme cu utilizarea plitei.

Înainte de a fi împachetată, plita care a părăsit terenul fabricii a fost verificată minuțios la posturile de control din punct de vedere al parametrilor de siguranță și funcționalitate.

Vă rugăm să citiți cu atenție instrucțiunile de utilizare înainte de a porni dispozitivul.

Respectarea indicațiilor din aceasta vă protejează de utilizarea necorespunzătoare a dispozitivului.

Instrucțiunile trebuie păstrate și depozitate în așa fel încât să le aveți mereu la îndemână. Trebuie să respectați cu atenție instrucțiunile de utilizare pentru a evita accidentele

Atentie!

Dispozitivul poate fi deservit numai după citirea / înțelegerea prezentej instrucțiuni.

Dispozitivul poate fi utilizat numai în scopuri pentru care a fost destinat. Orice alt fel de utilizări ( de ex încălzirea încăperilor) trebuie să fie considerate improprii și periculoase.

Producătorul își rezervă dreptul de a efectua modificări care nu influențează modul de funcționare al dispozitivului.

Racordarea plăcii la butelia cu gaz PROPAN - BUTAN sau la o instalație existență poate fi efectuată numai instalator autorizat, în conformitate cu toate reglementările de siguranță.

CUPRINS

Informații de bază....48

Indicații cu privire la siguranță....50

Descrierea produsului....55

Informații tehnice....56

Instalare (instrucțiune pentru instalator)......57

Desevire....63

Curățarea și întreținerea....69

Cum procedăm în caz de avarie....70

Observație.Dispozitivul și toate piesele componente ale acestuia care sunt la îndemâna utilizatorului devin fierbinți în momentul în care acesta este folosit. Posibilității de atingere a elementelor de încălzire trebuie să i se acorde o deosebită grijă. Copii care nu au atins vârsta de 8 ani nu trebuie să se apropie de dispozitiv cu excepția cazului în care se află sub supraveghere permanentă.

Acest dispozitiv poate fi utilizat de copii care au vârsta de peste 8 ani și mai mari, de către persoane cu capacități fizice, senzoriale și mentale limitate și de către persoane fără experiență și care nu cunosc dispozitivul, atunci când acestea sunt supravegheate sau au fost instruite cu privire la utilizarea dispozitivului în siguranță care le sunt transmise de către persoanele care sunt răspunzătoare de siguranța lor. Aveți grijă la copii, nu-i lăsați să se joace cu aparatul. Curățarea și activitățile de deservire nu trebuie realizate de către copii care nu sunt supravegheati.

Observație. Încălzirea fără supraveghere a unturii sau a uleiului pe plita de bucătărie poate fi periculoasă și poate cauza incendii.

NICIODATĂ nu încercați să stingeți focul cu ajutorul apei, ci opriți dispozitivul și acoperiți flacăra cu un capac sau cu un pled care nu este inflamabil.

Observație. Pericol de incendiu: nu amplasați nici un fel de lucruri pe suprafața de fierbere.

Dispozitivul nu poate fi comandat de un ceas extern sau un sistem independent de comandă de la distanță.

Pentru curățarea plitei nu puteți folosi echipamentul pentru curățare cu ajutorul aburilor.

• Acest dispozitiv trebuie să fie instalat în conformitate cu normele aplicabile și poate fi folosi numai în locuri bine ventilate. Înainte de instalare și utilizare citiți instrucțiunea de utilizare.
• Aveți grijă la copii, nu-i lăsați să se joace cu echipamentul.

Mai ales arzătoarele de la suprafață, grătarele, vasele cu lichide fierbinți pot fi cauza de opărire a copilului.
- Trebuie să fiti atenți ca, cablul electric de conectare a echipamentului mecanizat să nu atingă suprafețele fierbinti ale aragazului.
- După ce instalați aragazul, ștecherul cablului de alimentare trebuie să fie la îndemână.
- Este interzisă montarea aragazului în apropierea dispozitivelor de răcire.
- În timpul procesului de prăjire, aragazul nu poate fi lăsat fără supraveghere. Uleiurile și grăsimile pot lua foc din cauza supra-încălzirii.
- Acordati atenție la punctul de fierbere, pentru a preveni inundarea arzătoarelor.
- În cazul în care aragazul s-a defectat, acesta poate fi reutilizat după îndepărtarea defectelor de către un profesionist.
- Nu deschideți supapa de pe alimentarea cu gaz sau robinetul buteliei fără a verifica preliminar dacă toate robinetele sunt închise.
- Nu permiteți inundarea arzătoarelor și murdărirea acestora. Cele murdare trebuie curățate și uscate imediat după răcire.
- Este interzisă amplasarea vaselor direct pe arzătoare.
- Nu așezați pe grătarul de deasupra unui arzător vase cu o greutate mai mare de 5 kg, iar pe întregul grătar cu o greutate mai mare de 25 kg. Nu este permisă amplasarea unui vas pe două arzptoare concomitent.
- Nu loviți butoanele și arzătoarele.
- Este interzisă realizarea de modificări și reparații ale aragazului de către persoane care nu sunt instruite profesional.
- Se interzice deschiderea robinetelor aragazului dacă nu aveți în mână un chibrit aprins sau un dispozitiv de aprindere a gazului.
- Se interzice stingerea flăcării arzătorului prin suflare.
- Se interzice realizarea de modificări ale aragazului pentru folosirea unui alt tip de gaz, mutarea aragazului în alt loc cât și realizarea de modificări în instalația de alimentare. Aceste operațiuni pot fi realizate de către un instalator autorizat.
- Nu lăsați în apropierea aragazului copiii și persoanele care nu au citit instructiunea de deservire.
- ÎN CAZUL ÎN CARE EXISTĂ PERICOL DE SCURGERE A GAZULUI NU SE PERMITE:

aprinderea chibriturilor, fumatul, pornirea și oprirea dispozitivelor de recepție electrice (sonerie sau întrerupătoare pentru lumină) sau folosirea altor dispozitive electrice și mecanice care conduc la apariția unei scântei electrice sau de impact. În acest caz trebuie să închideți imediat robinetul de pe butelia cu gaz sau robinetul care taie instalația de gaz și apoi trebuie să ventilați încăperea și să chemați persoana care este autorizată cu îndepărtarea cauzei.

INDICAȚII CU PRIVIRE LA SIGURANȚĂ

• În orice situație cauzată de o defectiune tehnică, trebuie să deconectați sursa de alimentare cu curent electric a aragazului (folosind principiul de mai sus) și să notificați defectul pentru reparare.
• Este interzisă racordarea la instalația de gaz a cablurilor de antenă de ex. pentru aparatele radio.
• În cazul aprinderii gazului care se scurge din instalația care nu este etanșă trebuie să închideți imediat aprovizionarea cu gaz cu ajutorul robinetului de închidere.
• În cazul în care se va aprinde gazul care se scurge din robinetul neetanș al buteliei cu gaz trebuie: să puneți pe butelie un pled umed pentru a răci butelia și apoi trebuie să închideți robinetul de pe butelie. După ce s-a răcit, butelia trebuie scoasă di n încăpere în spațiu liber. Este interzisă folosirea repetată a buteliei defecte.
• În cazul în care aragazul nu va fi folosit timp de câteva zile trebie să închideți robinetul principal de pe instalația de gaz, iar atunci când butelia este folosit acest robinet trebuie închis de fiecare dată.
• Atenție! În cazul în care cablul de alimentare ne-detașabil va fi deteriorat, acesta trebuie imediat înlocuit cu unul care provine de la producător sau într-un atelier de specialitate sau de către o persoană calificată pentru a evita pericolul.
• Folosirea dispozitivului pentru gătit și copt conduce la emanarea de căldură și umiditate în încăperea în care este instalat. Trebuie să vă asigurați că, bucătăria este bine aerisită; trebuie să deschideți orificiile de aerisire naturale sau să instalați echipamente pentru aerisire mecanică (hotă de bucătărie cu dispozitiv de aerisire mecanic).
• Folosirea de lungă durată și intensivă a dispozitivului poate necesita o aerisire suplimentară, de exemplu prin deschiderea ferestreii sau o aerisire mult mai eficientă, de ex. sporirea eficienței aerisirii mecanice, în cazul în care aceasta este folosită.

Persoanele care folosesc energia în mod responsabil nu influențează pozitiv doar bugetul familiei ci acționează conștient în favoarea mediului înconjurător. Ajutați și dumneavoastră, economisiți energia electrică! Pentru a face acest lucru procedați în felul următor:

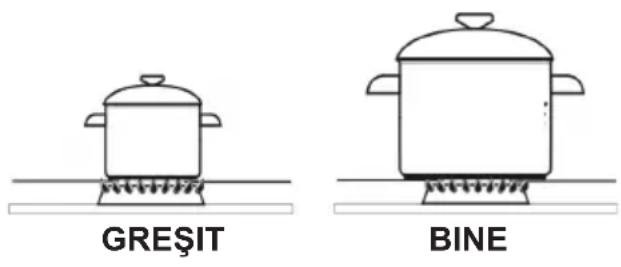

- Folosiți vase de gătit corespunzătoare.

Vasul pentru gătit nu trebuie să fie ni- ciodată mai mic decât coroana flăcării arzătorului.

Trebuie să țineți minte să acoperiți vasele cu capace.

- Trebuie să aveți grijă ca, arzătoarele, grătarele și placa de sub arzătoare să fie curate.

Murdăria împiedică transmiterea de căldură – murdăria arsă și persistentă poate fi îndepărtată doar cu substanțe care dăunează foarte mult mediului înconjurător.

O atenție deosebită trebuie acordată în ceea ce privește curățenia din zona orificiilor pentru trecerea flăcărilor de pe arzătoare și duzele deschise ale acesto-ra.

• Evitați „privitul în oale” inutil.
• Nu incorporați plita în imediata apro-piere a frigiderului/congelatorului.

Consumul de energie electrică crește inutil datorită acestora.

pe timpul transportului dispozitivul este protejat împotriva deteriorării de către ambalaj. Vă rugăm ca după ce despachetați dispozitivul să aruncați elementele ambalajului astfel încât acest lucru să nu dăuneze mediului înconjurător.

Toate materialele folosite pentru ambalaj nu dăunează mediului sunt 100% reciclabile și au fost marcate cu simbolul corespunzător.

Atenție! Materialele din ambalaj (sacii din polietilenă, bucățile de stiropian etc.) nu trebuie lăsate la îndemâna copiilor pe durata despachetării.

Acest aparat este marcat conform Directivei Europene 2012/19/UE și Legii poloneze cu privire la echipamentele electrice și electronice folosite cu simbolul containerului pentru deșeuri tăiat.

Acest marcaj informează că echipamentul acesta după perioada în care a fost utilizat nu poate fi aruncat împreună cu gunoiul menajer.

Utilizatorul este obligat să-l predea la punctele de primire a echipamentelor electrice și electronice folosite. Instituțiile care le primesc, inclusiv punctele de ridicare, magazinele și autoritățile locale vor organiza un sistem corespunzător de predare a acestor echipamente.

Procedarea corespunzătoare cu echipamen- tele electrice și electronice asigură eliminarea consecințelor dăunătoare pentru sănătatea oamenilor și a mediului înconjurător, care reies din prezența unor substanțe periculoase și din depozitarea și prelucrarea necorespun- zătoare a acestui tip de echipament.

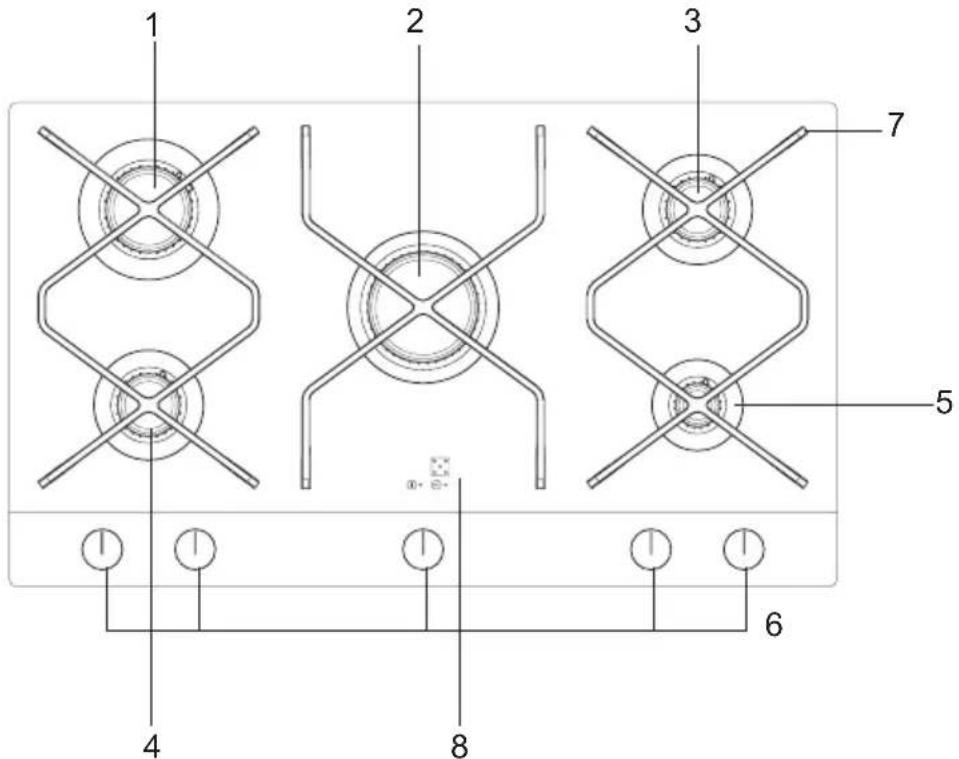

Plita pe gaz BHK* / PGINGp5.0E*

1,2,3,4,5 - arzătoare de suprafață

6 - butoanele arzătoarelor cu aprindere electrică pentru arzătoare
7 - grătar sub vase
8 - panoul de comandă

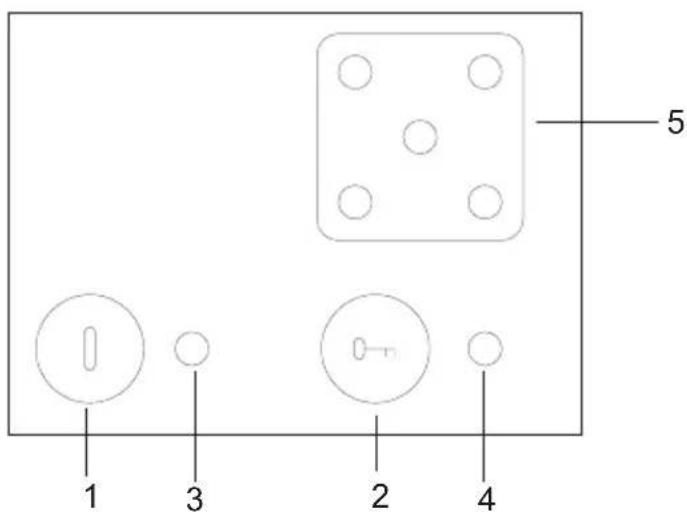

Panoul de comandă

1- Senzorul pornire/oprire
2- Senzorul childlock
3- Dioda de semnalizare a senzorului pornire/oprire
4. Dioda de semnalizare a senzorului childlock
5. Diode de semnalizare

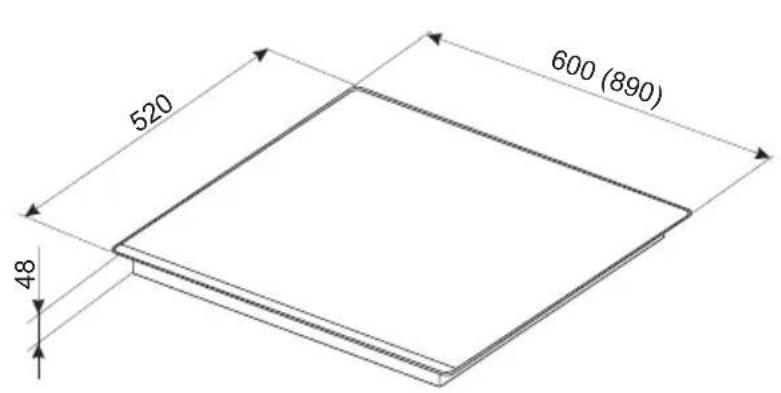

• înălțime 48 mm
• adâncime 520 mm
• lățime 890 mm
• greutatea plăcii 17,5 kg

Plita este echipată cu arzătoare:

1 - arzător foarte mare, sarcina de căldură - 4,0 kW
2 - arzător mare, sarcina de căldură - 3,0 kW
3 - arzătoare medii, sarcina de căldură - 2,0 kW
4 - arzător mic, sarcina de căldură - 1,0 kW

Plita posedă racord pentru țeavă - G 1/2"

(*) Marcajul culorii plăcii: R-inoxidabilă, W-albă, Cg-bej, B-neagră

Instrucțiunile de mai jos sunt destinate pentru specialistul calificat care va instala dispozitivul. Aceste instrucțiuni sunt concepute pentru a asigura punerea în aplicare cât mai profesionistă a activităților legate de instalare și întreținere.

• Înainte de instalare, asigurați-vă dacă, condițiile locale de distribuție (tipul și presi-unea gazului) și setarea dispozitivului sunt corespunzătoare.
• Conditiiile de amplasare ale acestui dispozitiv sunt mentionate pe plăcuța de fabricație.
• Acest dispozitiv nu este conectat la conducte de evacuare a gazelor de ardere. Ar trebui să fie instalat și racordat în conformitate cu reglementările în vigoare. În special, ar trebuie luate în considerare cerințele relevante privind ventilația.

Amplasarea plăcii

• Bucătăria trebuie să fie uscată și aerisită și trebuie să aibă o instalație de aerisire adecvată în conformitate cu reglementările tehnice în vigoare.
• Încăperea trebuie să fie echipată în sistem de ventilare care va evacua gazele de ardere care iau naștere în timpul procesului de ardere. Această instalație trebuie să fie formată dintr-o gură de aerisire sau hotă de bucătărie. Hotele de bucătărie trebuie montate în conformitate cu indicațiile de pe instrucțiunile de deservire anexate.
• Încăperea ar trebui să permită, de asemenea, fluxul liber de aer, care este indispensabil pentru o ardere corectă a gazului. Alimentarea cu aer nu trebuie să fie mai mică de 2 ^th pentru 1 kW puterii arzătoarelor. Aerul poate fi furnizat ca rezultat al fluxului direct din exterior printru canal cu ao secțiune transversală de min.100cm sau indirect din încăperile alăturate care sunt echipate cu canale de ventilație care ies în exterior.
• Distanța dintre arzătoarele de suprafață și orificiul de evacuare a fumului trebuie să fie de min. 750 mm.

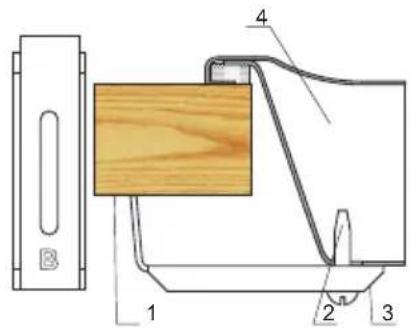

Instalarea plăcilor pe gaz

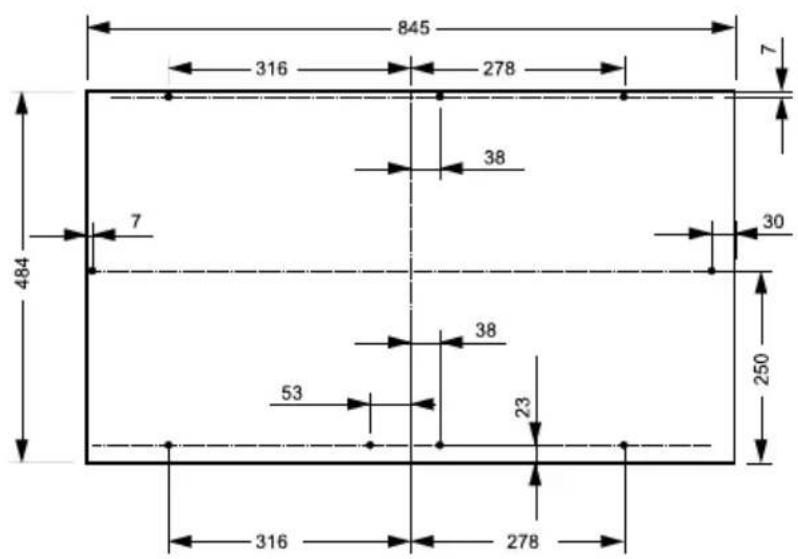

• pregătiți locul (orificiul) pe blatul dulapului în conformitate cu schema de montare
• spațiul minimal care trebuie lăsat liber sub plita pe gaz și cea pe gaz și electrică este de 130 mm,
• realizați racordul plăcii la rețeaua de alimentare cu gaz și cea electrică în conformitate cu instructiunea de deservire a aragazului,
• strângeti uşor mânerele de sub plită,
• curățați blatul de praf, introduceți plita în orificiu și apăsați-o cu putere în jos spre blat,

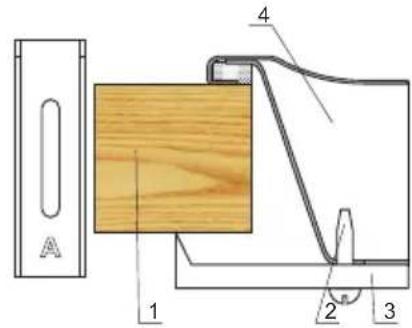

• amplasați mânerele de fixare (fig.) perpendicular pe muchia plăcii și strângeti-le până la maximum,
• după montajul plăcii pe blat trebuie să verificați modul de funcționare a acesteia, și în principal sistemul de siguranță împotriva scurgerilor de gaz ți sistemul de aprindere electrică a arzătoarelor.

- muchia din spate a orificiului din blat trebuie să aibă minimum 60 mm față de peretele din spate.

Indicații pentru instalator

Instalatorul trebuie:

• Să posede autorizația de montare a dispozitivelor care funcționează folosind gazul
• Să ia la cunoștință informațiile care se găsesc amplasate pe plăcuța de fabricație a aragazului și pe eticheta care cuprinde informații cu privire la tipul de gaz pentru care este adaptată. Informațiile acestea trebuiec compa-rate cu, condițiile de livrare a gazului la locul unde va fi instalată.

- Să verifice

• eficiența ventilației și anume schimbul de aer din încăpere.
• etanseitatea legăturilor fitingurilor pentru gaz.
• eficiența de funcționare a tuturor elementelor funcționale.

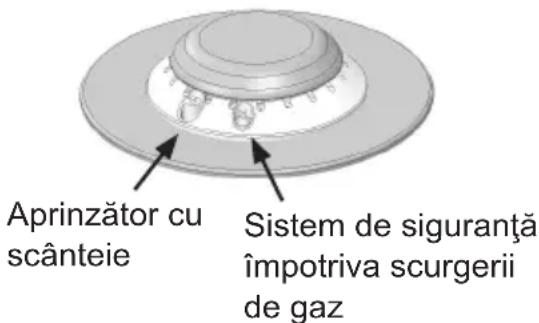

- Pentru funcționarea corectă a dispozitivelor de aprindere și a protecției împotriva scurgerii gazului, trebuie să regleze setările butoanelor cu ajutorul șaibelor atașate,

• să verifice funcționarea dispozitivelor de aprindere și a protecției împotriva scurgerii gazului,
• în cazul unei funcționări defectoase, dati la o parte butonul, realizați reglajul prin introducerea șaibei (șaibelor) pe dornul supapei,
• după ce reglajul a fost realizat sistemul trebuie protejat cu ajutorul șaibei de strângere și apoi trebuie pus la loc butonul.

- Să elibereze beneficiarului adeverință de racordare a aragazului și să-l famili-arizeze cu deservirea acesteia.

Atentie!

Racordarea plăcii la butelia cu gaz lichid sau la o instalație existență poate fi efectuată numai instalator autorizat, în conformitate cu toate reglementările de siguranță.

Placa posedă un ștuț de racordare cu filet cu un diametru G 1/2" care este destinat pentru conectarea la instalația de gaz. În versiunea pentru gazul lichid (propan-butan) pe ștuțul de racordare este înșurubată o duză pentru furtun ∅ 8 x 1 mm.

Conducta de alimentare cu gaz nu trebuie să atingă părțile din metal ale elementului protector.

ACORDATI ATENTIE: la păstrarea etanseității conectărilor.

Atentie!

În cazul în care în timpul exploatații se va ivi nevoia de înlocuire a reductorului, aragazul trebuie să aibă realizată revizia tehnică care va cuprinde supapele de gaz și modul de funcționare a sistemului de siguranță împotriva scurgerilor de gaz.

După ce instalarea plitei a luat sfâr- sit trebuie să verificați etanșeitatea tuturor conectărilor folosind în acest scop, de ex. apă cu săpun.

Pentru verificarea etanseității este interzisă folosirea focului.

Vă rugăm să citiți cu atenție cuprinsul instrucțiunii de deservire și să procedați în conformitate cu indicațiile conținute de aceasta.

ATENTIE!

Avem de a face cu gaz. De aceea plita trebuie să fie conectată la o instalație de gaz pentru acel tip de gaz pentru care a fost destinată din fabricație.

Plita trebuie să fie conectată doar de către un instalator care posedă autorizații corespunzătoare.

Informația cu privire la tipul de gaz pentru care este adaptată plita din fabricație se află pe plăcuța de fabricație.

Adaptarea plăcii la un anumit tip de gaz

Această operație poate fi efectuată numai de către un instalator autorizat.

În cazul în care gazul cu care va fi alimentat aragazul diferă de gazul prevăzut pentru acest tip de aragaz în versiunea din fabricație, și nume G 20 20 mbar, trebuie schimbate duzele arzătoarelor și trebuie realizat reglajul flăcării.

ATENTIE!

Plăcile furnizate de producător posedă arză- toare adaptate din fabricație pentru arderea gazului trecut pe plăcuța de fabricație cât și pe foiaia de garanție.

Plăcuța de fabricație este amplasată pe partea de jos a elementului protector inferior și conține informația cu privire la tipul de gaz pentru care este destinat aragazul.

Pentru a adapta aragazul la arderea altui tip de gaz trebuie să:

• schimbați duza (vezi tabelul),
• reglați fluxul micșorat al supapelor.

Arzător de tip SOMIPRESS. (în conformitate cu marcajul „SOMIPRESS.” de pe corpul arzătorului)

Tip gaz Duza arzătorului /diametrul
	mic mediu mare foarte mare
G20 2H 20 mbar 0.7	6 0.98 1.17 1.33
G30 3B/P 30 mbar 0.52 0.70 0.86		1.00

În cazul realizării de modificări în această direcție trebuie să lipiți o etichetă care va oferii informații cu privire la tipul de gaz pentru care este adaptată aceastî plită.

Înlocuirea duzei arzătorului - duza trebuie deşurubată cu ajutorul unei chei tubulare 7 și înlocuită cu una nouă corespunzătoare pentru tipul de gaz (vezi tabelul de mai sus).

Reglarea fluxului micşorat al supapelor.

Arzăto-arele	Flacără	Trecerea de la folosirea gazului lichid la gazul natural.	Trecerea de la folosirea gazului natural la gazul lichid.
Arzătoarele de suprafață	Flacără completă	Duza arzătorului trebuie schimbată cu cea corespunzătoare în conformitate cu tabelul duzelor.	Duza arzătorului trebuie schimbată cu cea corespunzătoare în conformitate cu tabelul duzelor.
	Flacără economică	Şurubul de reglare trebuie deşurubat delicat și apoi trebuie reglată mărimea flăcării.	Şurubul de reglare trebuie înşurubat delicat, verificați mărimea și stabilitatea flăcării

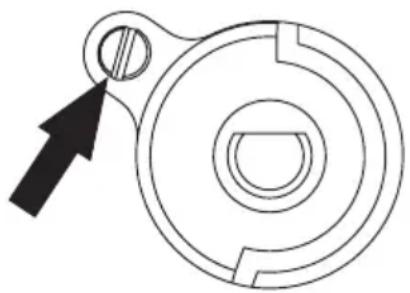

Reglarea supapelor

Reglajul supapelor trebuie realizat atunci când arzătorul este aprins în poziția "flacără economică".

În ceea ce privește supapele COPRECI trebuie dată la o parte plita de lucru și cu ajutorul şurubelniței trebuie reglată mărimea flăcării economicoase.

Pentru a verifica flacăra trebuie să încălziți arzătorul la flacără completă timp de aprox. 10 min., și apoi să rotiți butonul supapei la flacără economică. Flacăra nu trebuie să se stingă și nici să treacă pe duză. În cazul în care vreuna din aceste situații va avea loc trebuie să repetați reglajul.

Schimbarea parametrilor dispozitivului pentru adaptarea acestuia la alt tip de gaz decât cel care rezultă din marcajele producătorului de pe plăcța de fabricație a aragazului sau de achiziționare a aragazului pentru alt tip de gaz decât cel care este instalat în casă, se află în exclusivitate în gestiunea beneficiar - instalator.

Activarea plitei

După conectarea la rețea plita este activată în poziția „childlock”, ceea ce este semnalizat prin iluminarea diodei de semnalizare.

Pentru a debloca plita trebuie să țineți apăsat senzorul „childlock” pentru o perioadă de 10 secunde.

Dioda de semnalizare a senzorului „childlock” se stinge, dioda de semnalizare a senzorului „pornire/oprire” se aprinde. Plita este gata pregătită pentru a fi folosită.

În cazul în care nici unul dintre arzătoare nu va fi activat în 180 secunde, plita va fi dezactivată (dioda de semnalizare a senzorului „pornire/oprire” se stinge).

Pentru a activa din nou plita pentru folosire, trebuie apăsat senzorul "pornire/oprire" pentru o perioadă de 2 secunde, lucru care va fi semnalizat prin iluminarea diodei de semnalizare.

Blocada plitei

Pentru a activa blocada „childlock” trebuie să țineți apăsat senzorul „childlock” timp de 5 secunde atunci când plita este dezactivată (diodele de semnalizare sunt oprite).

Deblocarea plitei

Pentru a dezactiva blocada „childlock” trebuie să țineți apăsat senzorul „childlock” timp de 10 secunde atunci când plita este dezactivată (diodele de semnalizare sunt oprite).

Dezactivarea plitei

Pentru a dezactiva plita trebuie să țineți apăsat senzorul „pornire oprire” timp de 2 secunde

Oprirea plitei conduce la dezactivare (rotirea butoanelor nu conduce la aprinderea arzătorului). Arzătoarele deja aprinse se vor stinge

Informațiile cuprinse pe panoul displayului cu diodele de semnalizare

1. Atunci când plita este activată, funcționarea arzătorului este semnalizată prin aprinderea permanentă a diodei de semnalizare aferente acestuia. Imaginea de mai jos prezintă situați în care toate arzătoarele se află în stare de funcționare.

2. Atunci când plita este dezactivată afișarea alternativă (licărire) a diodei de semnalizare a arzătorului ales, este cauzată de rotirea butonului de comandă a arzătorului în altă poziție decât „arzător dezactivat”.

Rotirea butonului "arzător dezactivat" conduce la oprirea afişării alternative a diodei de semnalizare.

Afișarea alternativă a grupei de diode semnalizează eroare în funcționarea dispozitivului. Exemplu „F0” sunt afișate diodele fig.

Deservirea arzătoarelor de supra-față

Deservirea corectă, alegerea parametrilor corespunzători de funcționare cât și avaselor corespunzătoare permit obținerea unor economii semnificative de energie.

Economiile de energie sunt, respectiv:

• de până la 60%, atunci când este bine ales vasul
• de până la 60%, în cazul unei deserviri corecte, care se referă la alegerea corespunzătoare a mărimii flăcării în timpul procesului de fierbere.

Aceste economii sunt condiționate de menținerea arzătoarelor într-o curățenie constantă (în special a orificiilor pentru flăcări și a duzelor).

Alegerea vasului

Trebuie să acordati atenție faptului ca diametrul vasului să fie întotdeauna un pic mai mare decât coroana flăcării arzătorului, iar vasul propriu-zis să fie acoperit cu capac. Se recomandă ca diametrul vasului să fie de aproximativ 2,5 - 3 ori mai mare decât diametrul arzătorului, și anume pentru arzătorul:

• mic, vas cu diametrul de la 90 până la 150 mm,
• mediu, vas cu diametrul de la 160 până la 220 mm,
• mare, vas cu diametrul de la 220 până la 260 mm
• foarte mare, vas cu diametrul de la 240 până la 280 mm
• înălțimea cratiței nu trebuie să fie mai mare decât diametrul acestuia

Capacul cratiței:

Capacul nu permite pierderea de căldură și astfel scurtează timpul de încălzire.

Pe plita de gătit nu trebuiesc folosite vase de bucătărie care ies în afara marginii acesteia.

Butonul de comandă a funcționării arză- toarelor

Utilizarea plitei care posedă aprinzător electric în buton (marcajZp")

• butonul arzătorului ales trebuie rotit în stânga în poziția „flacără mare”
• după aprinderea flăcării arzătorului setați mărimea flăcării.

Utilizarea plitei echipate cu sistem de siguranță împotriva scurgerii de gaz (marcaj „Zt”)

Utilizarea plitei echipate cu funcția „reignition”

În cazul folosirii plitei cu unul din arzătoare aprins, stingerea flăcării de către factori independenți conduce la aprinderea automată a flăcării stinse. Pentru a sfârși folosirea arzătorului trebuie să setați butonul în poziția „arzător dezactivat”

Protectia impotriva scurgerii gazului cauzează tăierea aprovizionării cu gaz atunci când nu este flacără, după o perioadă de circa 60 de secunde de la dispariția flăcării.

Aprovizionarea cu gaz a arzătoarelor de la suprafață este deschisă și reglată cu ajutorul butoanelor cu protectie împotriva scurgerii de gaz (versiunea Zt).

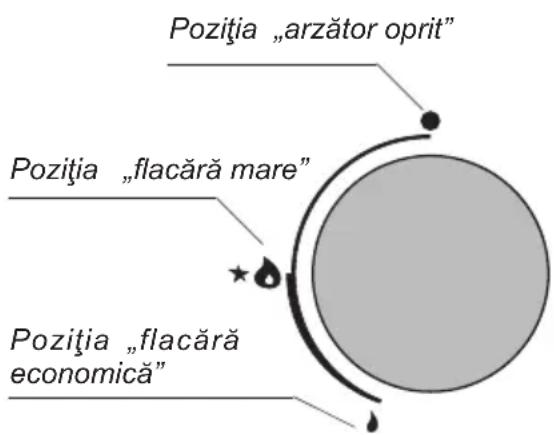

Alegerea flăcării

Arzătoarele reglate corespunzător au flacăra de culoare albastru deschis cu, conul intern clar delimitat. Alegerea mărimii flăcării depinde de modul de setare a butonului arzătorului.

flacără mare
flacără mică(numită „economică”)
- arzător oprit (fluxul de gaz oprit)

Luând ca exemplu deservirea arzătorului vă prezentăm deservirea corectă care are ca scop alegerea corectă a flăcării.

Modul corect de gătire se referă la setarea butonului arzătorului în poziția "flacără mare 🔒" - cu scopul de a aduce mâncărurile la starea de fierbere și comutarea în poziția "flacără mică" (economie de gaz) pentru susținerea procesului de fierbere. În funcție de nevoi există posibilitatea de setare a mărimii flăcării.

Este interzisă reglarea flăcării în intervalul între poziția arzîtor oprit●și poziția flacără mare.

În cazul setării butonului în altă poziție decât „arzător dezactivat” atunci când plita este dezactivată, pornirea plitei cu ajutorul senzorului „pornire/oprire” nu conduce la aprinderea flăcării arzătorului ales.

Pentru a activa arzătorul ales trebuie să setați butonul în poziția „arzător dezactivat” și să setați din nou butonul în poziția flăcării.

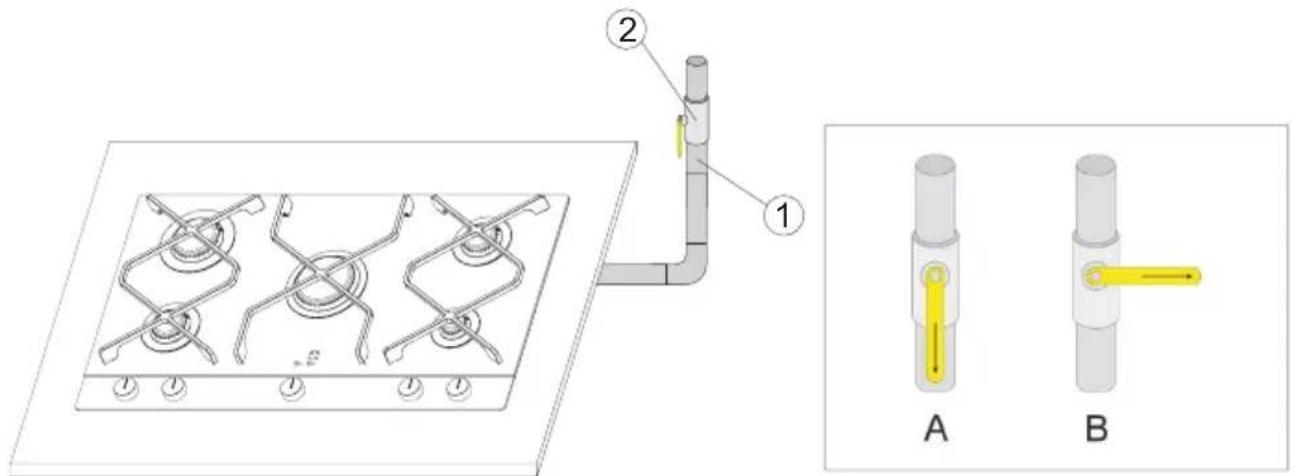

Cum procedăm în cazul în care are loc scurgerea de gaz ne-ars

1 instalația de gaz
2 supapa de închidere a instalatiei de gaz
A supapa „pornită”
B supapa „oprită”

În orice situații de pericol trebuie

• să opriți arzătoarele
• opriți supapa de închidere a instalatiei de gaz
• să aerisiți bucătăria
• să anunțați despre acest lucru punctul de service sau insalatorul care posedă autorizațiile corespunzătoare
• să scoateți din exploatare plita pe gaz până în momentul îndepărtării defectului

Unele mici defecte poate să le repare beneficiarul procedând în conformitate cu recomandările din instrucțiune.

ARZĂTORUL DE SUPRAFAȚĂ nu se aprinde, este simțit mirosul de gaz

• trebuie închisă supapa arzătoarelor
• închideți supapa de închidere de pe instalația dinaintea aragazului
• aerisiți încăperea
• scoateți arzătorul
• curățați și suflați orificiile pentru flacără
• puneti la loc arzătorul
• încercați să aprindeți din nou arzătorul

NU SE APRINDE? CERETI REPARAREA!

CURĂȚAREA ȘI ÎNTRETINEREA

Grija utilizatorului pentru menținerea plitei curate precum și întreținerea corespunzătoare a acesteia are un impact important pentru prelungirea duratei de funcționare fără avarie.

Înainte de a începe curățarea sau realizarea altor activități de întreținere trebuie întotdeauna, să deconectați dispozitivul de la sursa de alimentare cu curent electric, cu ajutorul întrerupătorului principal sau prin scoaterea ștecherului cablului de alimentare din priză.

Activitățile de curățare pot fi realizate de abia după ce placa s-a răcit. Nu este permis să folosiți agenti aspri de curățare.

Pentru curățare nu puteți folosi echipamentul pentru curățare cu ajutorul aburilor.

Arzătoarele de suprafață, grătarele plăcii

- În cazul murdăririi arzătoarelor și a grătarului, aceste elemente ale echipamentului trebuie demontate și spălate în apă caldă cu adaos de detergenți pentru îndepărta-rea grăsimilor și a murdăriei. Apoi trebuie să le ștergeți foarte bine. După ce ați dat la o parte grătarul trebuie să spălați foarte bine placa de sub arzătoare și apoi trebuie să o ștergeți cu o cârpă uscată și moale. Curățenie specială trebuie menținută lângă orificiile pentru flacără de pe inelele arzătoarelor, vezi fig. de mai jos. Orificiile duzelor arzătoarelor trebuie curățate folosind o sârmă de cupru subțire. Nu se recomandă folosirea sârmei de oțel sau mărirea orificiilor.

Elementele arzătorului trebuie să fie întotdeauna uscate. Particulele de apă pot conduce la oprirea fluxului de gaz și arderea incorectă a arzătorului.

Trebuie să verificați dacă elementele arzătorului au fost bine montate după curățare.

CORECT

INCORECT

• Pentru spălarea suprafetelor emailate trebuie să folosiți detergenți delicati. Nu se recomandă folosirea produselor de curățare cu acțiune puternic abrazivă cum ar fi de ex. pulberi pentru curățare cu adaos de materiale abrazive, paste abrazive, pietre abrazive, pietre ponce, bureți de sărmă etc.
• Placa inoxidabilă trebuie spălată foarte bine înainte de începerea exploatației. În special trebuie să acordați atenție îndepărtării resturilor de adeziv de pe folia care este dată jos de pe suprafețe în timpul montajului și a benzii adezive folosite pentru ambalarea aragazului.
• Plita trebuie curățată regulat după fiecare folosire. Nu permiteți ca plita să fie foarte murdară mai ales atunci când pe plită se găsesc rămășițe de mâncare arsă.

Controale temporale

În afară de activitățile de întreținere în curățenie a plitei trebuie să:

• Efectuați controlul temporar al funcționării elementelor de control și a segmentelor de lucru ale plitei. După expirarea garanției, cel puțin o dată la doi ani trebuie să comandați la punctul de manipulare service efectuarea unui control tehnic al aragazului,
• să îndepărtați defectele de exploatare descoperite,
• Să efectuați întreținerea ansamblurilor de lucru ale plitei.

MOD DE PROCEDURE ÎN CAZ DE AVARIE

În orice situație de avarie trebuie să:

• oprite ansamblele de functionare ale plitei
• deconectați alimentarea cu curent electric
• anunțati nevoia de reparare
• unele defecte minore pot fi îndepărtate de către utilizator urmând indicațiile din tabelul de mai jos; înainte de a anunța departamentul de deservire a clienților trebuie să verificați fiecare punct din tabel.

PROBLEMĂ CAUZA MOD DE PROCEDURE
1.Dispozitivul nu funcțio-nează	- pauză în alimentare cu curent electric	-verificați siguranțele insta-lației electrice din casă, în cazul în care vreuna este arsă trebuie înlocuită
2.Dispozitivul nu funcțio-nează	- eroare pe displayul pano-ului	- contact cu service-ul și transmiterea codului erorii care este redat pe display
3.Arzătorul nu se aprinde - su	unt murdare orificiile pentru flacără	- închideți supapa fluxului de gaz, închideți robinetele arzătoarelor, aerisiți încăpe-rea, demontați arzătoarele, curățați-le și suflați orificiile pentru flacără
4.Aprinzătorul electric nu funcționează	- pauză în alimentare cu cu-rent electric	-verificați siguranțele insta-lației electrice din casă, în cazul în care vreuna este arsă trebuie înlocuită
	- pauză în alimentarea cu gaz	- deschideți supapa de ali-mentare cu gaz
	- aprinzătorul electric este murdar (acoperit cu grăsime)	- curățați aprinzătorul electric
	- butonul robinetului nu este rotit un timp destul de lung	- țineți butonul rotit până în momentul în care de jur împrejurul arzătorului apare coroana de flăcări
5.Flacăra se stinge în mo-mentul aprinderii arzătorului	- butonul robinetului este eliberat prea repede	- țineți butonul rotit o perioadă mai lungă de timp în poziția „flacără mare”

Амика Вронки С.А

Ул. Мицкевича, 52
