BHKS830500 - Herd Hansa - Kostenlose Bedienungsanleitung

Produkttyp	Herd (Kochfeld + Backofen)
Marke	Hansa
Modell	BHKS830500
Energieversorgung	Elektrisch (230 V ~ 50 Hz)
Anschlussleistung	ca. 10.000 W
Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Gewicht	ca. 50 kg
Kochfeldart	4 Glaskeramik-Kochzonen
Backofenfunktionen	Ober-/Unterhitze, Umluft, Grill, Auftauen
Backofenvolumen	ca. 72 Liter
Temperaturbereich Backofen	50 °C – 250 °C
Steuerung	Drehknöpfe und elektronischer Timer
Beleuchtung Backofen	Innenbeleuchtung mit Schalter
Reinigung Kochfeld	Glaskeramikreiniger und weiches Tuch
Reinigung Backofen	Emaille-Beschichtung, feuchtes Tuch, Backofenspray
Sicherheitsmerkmale	Kindersicherung, Überhitzungsschutz, Abschaltautomatik
Ersatzteile	Über den Hansa-Kundendienst oder autorisierte Händler
Reparierbarkeit	Reparaturanleitung in der Bedienungsanleitung; Ersatzteile verfügbar
Bedienungsanleitung	72 Seiten, Deutsch, als PDF verfügbar

Häufig gestellte Fragen - BHKS830500 Hansa

Wie schalte ich den Herd sicher aus?

Drehen Sie alle Schalter auf 0 und schalten Sie den Hauptschalter aus. Ziehen Sie den Netzstecker nur bei Wartungsarbeiten.

Was bedeuten die Symbole auf dem Backofen?

Die Symbole stehen für verschiedene Heizarten: Ober-/Unterhitze, Umluft, Grill und Auftauen. Eine Legende finden Sie in der Bedienungsanleitung.

Wie reinige ich das Glaskeramik-Kochfeld richtig?

Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch. Vermeiden Sie Scheuermittel und Stahlwolle, um Kratzer zu vermeiden.

Warum heizt der Backofen nicht?

Prüfen Sie die Stromversorgung, die Sicherung und ob die Backofentür richtig geschlossen ist. Falls nötig, setzen Sie den Thermostat zurück.

Kann ich die Backofentür selbst austauschen?

Ja, die Tür lässt sich in der Regel durch Abnehmen der Scharniere und Lösen der Schrauben austauschen. Genauere Anweisungen finden Sie im Kapitel 'Wartung' der Anleitung.

Wie stelle ich die Kindersicherung ein?

Drücken und halten Sie die Kindersicherungstaste (oft mit einem Schloss-Symbol) für 3 Sekunden. Ein Signalton bestätigt die Aktivierung.

Das Kochfeld schaltet sich während des Kochens aus – was tun?

Mögliche Ursachen: Überhitzung (Topf leer?), Überlauf oder zu langes Kochen ohne Topferkennung. Lassen Sie das Gerät abkühlen und starten Sie neu.

Welche Topfgrößen sind für das Induktionskochfeld geeignet?

Verwenden Sie Töpfe mit ferromagnetischem Boden (Magnettest) und einem Durchmesser, der nicht kleiner als die Kochzone ist. Zu kleine Töpfe werden nicht erkannt.

Wie kann ich den Timer einstellen?

Drücken Sie die Timer-Taste, stellen Sie die gewünschte Zeit mit dem Drehregler ein und bestätigen Sie. Nach Ablauf ertönt ein Signalton.

Wo finde ich Ersatzteile für meinen Herd?

Ersatzteile erhalten Sie beim Hansa-Kundendienst oder über autorisierte Fachhändler. Die genauen Teilenummern entnehmen Sie der Bedienungsanleitung.

BEDIENUNGSANLEITUNG BHKS830500 Hansa

(DE) BEDIENUNGSANLEITUNG......25

(RO) NSTRUCTIUNI DE UTILIZARE......48

Das Kochfeld ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Waschwirkung. Nachdem Sie diese Gebrauchsanweisung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Gebrauchsanleitung aufmerksam durch.

Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler.

Diese Gebrauchsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Gebrauchsanweisung stehenden Hinweise genau.

Hinweis!

Das Gerät ist erst nach dem Durchlesen/Verstehen dieser Gebrauchsanweisung zu benutzen.

Das Gerät sollte ausschließlich zu Zwecken eingesetzt werden, zu denen es entwickelt wurde. Alle anderen Einsatzformen (z.B. Beheizung der Räume) sind als nicht ordnungsgemäß und gefährlich anzusehen.

Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.

Das Anschließen des Kochfeldes an die Gasflasche mit PROPAN - BUTAN oder an die bestehende Gasinstallation darf nur durch einen berechtigten Installateur unter Beachtung aller Sicherheitsvorschriften vorgenommen werden.

Grundinformationen....25

Sicherheitshinweise....27

Beschreibung des Gerätes....32

Technische Daten....33

Installation (Hinweise für den Installateur)....34

Bedienung....40

Reinigung und Pflege....46

Vorgehen in Notsituationen....47

Hinweis. Das Gerät und seine zugänglichen Teile werden bei Gebrauch heiß. Es ist dafür zu sorgen, dass vor der Möglichkeit, die Heizelemente zu berühren, besonders geschützt wird. Die Kinder unter 8. Lebensjahr sollten sich in der Nähe nicht aufhalten, es sei denn, sie bleiben unter ständiger Aufsicht.

Dieses Gerät kann von Kindern ab 8. Lebensjahr und von Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten bzw. Personen ohne Erfahrung und Kenntnisse im Umgang mit dem Gerät genutzt werden, soweit dies unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für deren Sicherheit verantwortliche Person übergeben wurde, erfolgt. Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. Die Reinigungs- und Bedienungsmaßnahmen dürfen durch unbeaufsichtigte Kinder nicht durchgeführt werden.

Hinweis. Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt. Dies kann gefährlich sein und den Brand verursachen.

Versuchen Sie Flammen NIEMALS mit Wasser zu löschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentflammbaren Decke.

Hinweis. Brandgefahr: Keine Gegenstände auf der Kochfläche abstellen.

Das Gerät sollte mit einer externen Uhr oder mit einem getrennten Fernsteuerungssystem nicht gesteuert werden.

Zur Reinigung des Kochfeldes dürfen keine Dampfreiniger verwendet werden.

• Das Gerät sollte nach geltenden Vorschriften installiert und nur in einem entsprechend gelüfteten Raum genutzt werden. Vor Inbetriebnahme und Gebrauch lesen Sie bitte die Bedienungsanleitung aufmerksam durch.
• Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.
  Besonders heiße Oberflächenbrenner, Roste, Kochgeschirr mit heißen Flüssigkeiten können zur Verbrennung Ihres Kindes führen.
• Achten Sie darauf, dass elektrische Anschlussleitungen von mechanischen Küchengeräten keine heißen Teile des Kochfeldes berühren.
• Der Stecker der Anschlussleitung sollte nach der Installation des Kochfeldes zugänglich sein.
• Es ist verboten, das Kochfeld in der Nähe der Kühl- oder Gefrieranlagen einzubauen.
• Beim Braten das Kochfeld nicht ohne Aufsicht lassen! Öle und Fette können sich infolge von Überhitzung entzünden.
• Auf den Siedemoment achten, um ein Überlaufen auf den Brenner zu vermeiden.
• Bei Betriebsstörungen darf der Herd erst nach der Beseitigung des Schadens durch eine Fachkraft in Betrieb genommen werden.
• Den Gasanschlusshahn oder das Gasflaschenventil nicht öffnen, ohne überprüft zu haben, dass alle Hähne zu sind.
• Vermeiden Sie ein Überlaufen und die Verschmutzung der Brenner. Bei Verschmutzung sofort nach dem Abkühlen reinigen und trocknen.
• Kochgeschirr nicht direkt auf den Brennern abstellen.
• Auf dem Rost über einem Brenner kein Kochgeschirr, das schwerer als 5 kg ist, abstellen. Auf dem gesamten Rost darf kein Kochgeschirr abstellt werden, dessen Gesamtgewicht 25 kg übersteigt. Es ist nicht zulässig, einen Kochtopf auf zwei Brenner gleichzeitig zu stellen.
• Nicht gegen die Drehknöpfe und Brenner schlagen.
• Verboten ist die Durchführung von Umbau- und Instandsetzungsarbeiten am Kochfeld durch unqualifizierte Personen.
• Es ist verboten die Gashähne am Herd aufzudrehen, wenn kein angezündetes Streichholz oder sonstiges Gaszündgerät bereitgehalten wird.
• Es ist verboten die Gasflamme durch Ausblasen zu löschen.
• Es ist verboten, das Kochfeld willkürlich auf eine andere Gassorte umzustellen, an einen andern Platz zu stellen oder Veränderungen an der Gas- und Elektroinstallation vorzunehmen. Diese Maßnahmen dürfen nur durch einen qualifizierten Installateur durchgeführt werden.
• Kleinkinder und Personen, die nicht mit Bedienungsanleitung des Herdes vertraut sind, nicht an den Herd lassen.

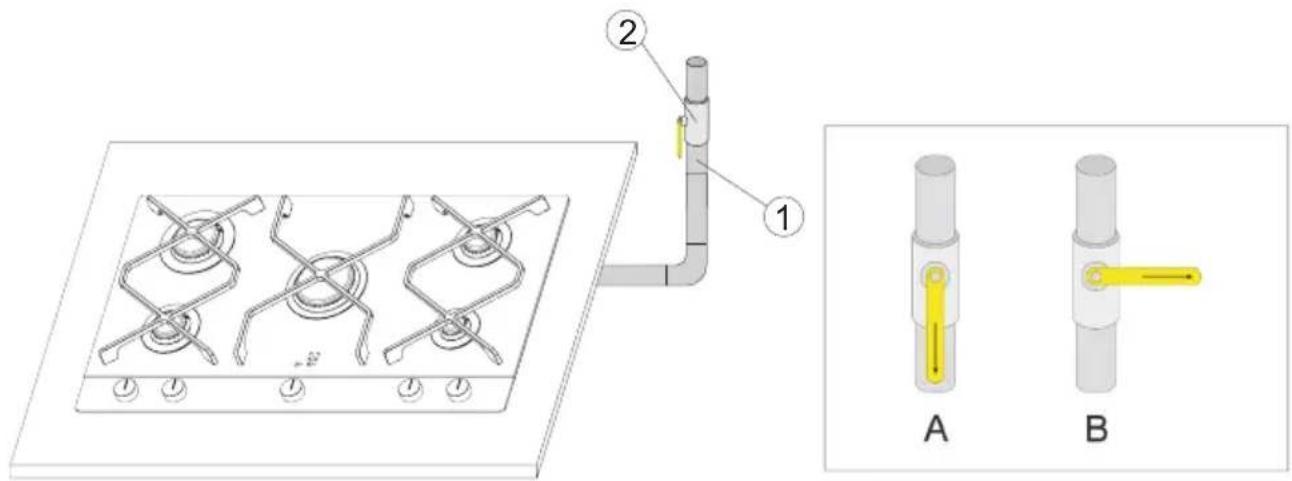

- BEI VERDACHT, DASS GAS ENTWEICHT, IST ES VERBOTEN:

Streichhölzer anzuzünden, zu rauchen, elektrische Stromverbraucher ein- oder auszuschalten (Klingel oder Lichtschalter) und andere elektrische und mechanische Geräte, die Funkenbildung verursachen können, zu gebrauchen. In solch einem Fall ist das Ventil der Gasflasche beziehungsweise das Absperrhahn der Gasanschlussleitung sofort zu schließen und der Raum zu lüften, anschließend ist eine befugte Fachkraft zur Beseitigung der Störungsursache hinzuzuziehen.

• Bei Betriebsstörungen infolge technischer Mängel muss unbedingt die Stromzufuhr unterbrochen (Vorgehensweise wie oben) und eine Reparatur veranlasst werden.
• An die Gasinstallation dürfen keine Antennenleitungen, z. B. Radios, angeschlossen werden.
• Falls es zu einer Entzündung des entweichenden Gases aus einer undichten Installation kommt, ist die Gaszufuhr sofort am Absperrhahn zu schließen.
• Falls es zu einer Entzündung des entweichenden Gases aus einem undichten Gasflaschenventil kommt, ist wie folgt vorzugehen: die Gasflasche mit einer nassen Decke verdecken, um die Gasflasche abzukühlen, das Gasflaschenventil schließen. Nach dem Abkühlen die Gasflasche ins Freie bringen. Die Wiederverwendung von beschädigten Gasflaschen ist untersagt.
• Wird das Kochfeld für einige Tage nicht genutzt, das Haupthahn der Gasinstallation schließen. Falls Gasflaschen verwendet werden, das Gasventil nach jeder Nutzung schließen.
• Hinweis! Sollte das nicht trennbare Netzanschlusskabel beschädigt werden, sollte dieses beim Hersteller oder in einer Fachwerkstatt durch eine qualifizierte Person zur Vermeidung der Gefahr neu besorgt werden.
• Beim Kochen und Braten werden Wärme und Feuchtigkeit im Raum, in dem dieses Gerät installiert ist, erzeugt. Man sollte sich vergewissern, ob der Küchenraum entsprechend gelüftet wird. Öffnungen für natürliche Lüftung müssen geöffnet sein oder andere Systeme mechanischer Lüftung eingebaut werden (mechanischer Dunstabzug).
• Sollte das Gerät intensiv über einen längeren Zeitraum genutzt werden, mag das Nachlüften zum Beispiel durch das Öffnen eines Fensters oder eine wirksamere Lüftung z. B. durch die Steigerung der Leistungsfähigkeit mechanischer Lüftung, soweit es eine solche gibt, erforderlich sein.

Wer mit Energie verantwortungsvoll umgeht, der entlastet nicht nur die Haushaltskasse, sondern handelt auch der Umwelt bewusst zugute. Darum helfen Sie elektrische Energie sparen!

Und das kann auf folgende Art und Weise getan werden:

- Geeignetes Kochgeschirr verwenden.

Das Kochgeschirr sollte nie kleiner als der Flammenkranz des Brenners sein.

Benutzen Sie Kochgeschirrdeckel.

- Halten Sie die Brenner, den Rost und das Herdoberblech sauber.

Der Schmutz verhindert die Wärmeübertragung - fest eingebrannte Speisereste können oft nur mit chemischen Mitteln entfernt werden, die die Umwelt stark belasten.

Besonders sauber zu halten sind die Flammenaustrittsöffnungen an den Brennerkappenringen und die Brennerdüsenaustritte.

- Unnötiges "in den Topf Gucken" vermeiden.

- Kochfeld nicht in direkter Nähe von Kühl-/Gefriergeräten einbauen.

Dadurch steigt der Energieverbrauch unnötig.

Das Gerät wird durch seine Verpackung gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Alle Materialien, die zur Verpackung verwendet werden, sind umweltverträglich, können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet.

Hinweis! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderreichweite zu halten.

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2012/19/UE sowie dem polnischen Gesetz über verbrauchte elektrische und elektronische Geräte mit dem Symbol eines durchgestrichenen Abfallcontainers gekennzeichnet.

Eine solche Kennzeichnung informiert darüber, dass dieses Gerät nach dem Ablauf des Nutzungszeitraumes nicht zusammen mit anderen Hausabfällen gelagert werden darf. Der Benutzer ist verpflichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Geräte abzugeben. Die die Sammlung durchführenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses Gerätes ermöglicht.

Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbeitung solcher Materialien folgen.

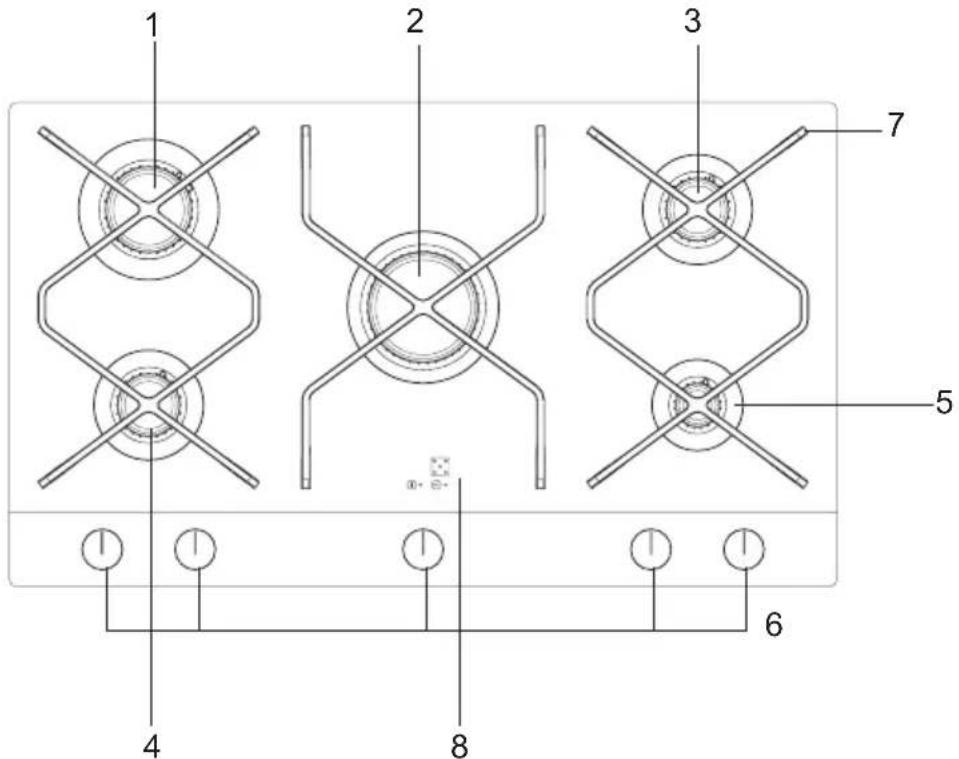

Gaskochfeld BHK* / PGINGp5.0E*

1,2,3,4,5 - Oberflächenbrenner
6 - Drehregler der Brenner mit Zünder
7 - Roste
8 - Bedienfeld

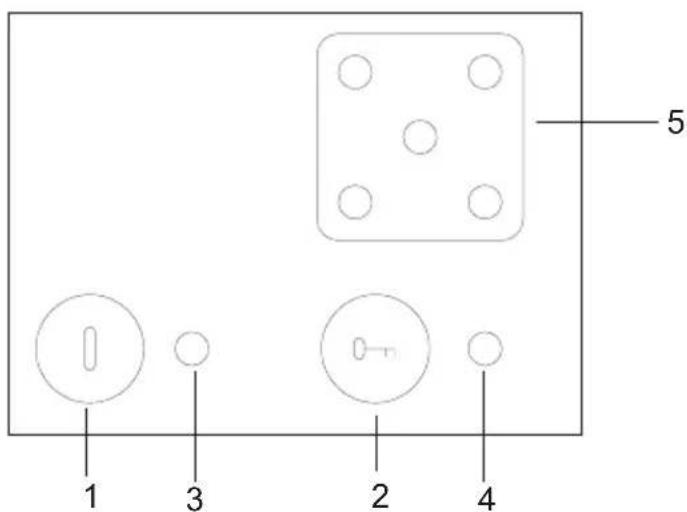

Bedienfeld

1- Sensor Ein/Aus
2- Sensor Childlock
3- Kontrollleuchte Sensor Ein/Aus
4. Kontrollleuchte Sensor Childlock
5. Kontrollleuchten

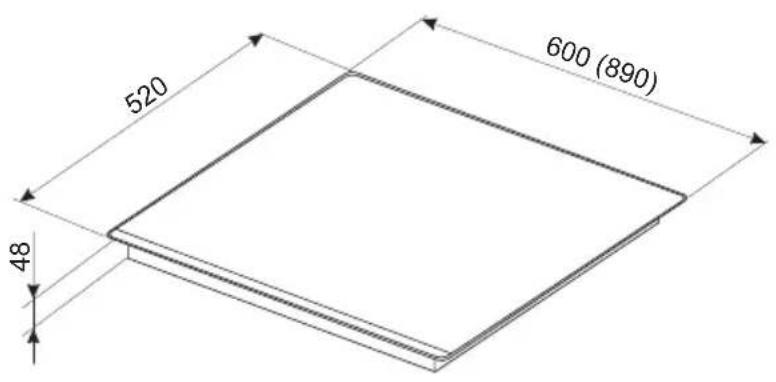

TECHNISCHE DATEN

• Höhe 48 mm
• Tiefe 520 mm
• Breite 890 mm
• Gewicht 17,5 kg

Das Gaskochfeld ist mit folgenden Brennern ausgestattet:

1 - ultragroßer Brenner, Wärmebelastung - 4,0 kW
2 - großer Brenner, Wärmebelastung - 3,0 kW
3 - mittlerer Brenner, Wärmebelastung - 2,0 kW
4 - kleiner Brenner, Wärmebelastung - 1,0 kW

Das Gaskochfeld verfügt über einen Rohranschluss - G 1/2"

(*) Kennzeichnung der Farbe des Gaskochfeldes: R-nicht rostend, W-weiß, Cg-beige, B-schwarz

Die nachfolgenden Anweisungen sind für qualifizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen eine möglichst maximal fachgerechte Ausführung der Installations- und Wartungsarbeiten des Geräts gewährleisten.

• Vor Anschluss des Gerätes prüfen, ob die örtlichen Anschlussbedingungen (Gassorte und Gasdruck) und die Einstellungen des Gerätes übereinstimmen.
• Die Einstellwerte für dieses Gerät sind auf dem Typenschild angegeben.
• Dieses Gerät wird nicht an eine Abgasabführung angeschlossen. Es muss nach den geltenden Installationsbedingungen aufgestellt und angeschlossen werden. Insbesondere sind geeignete Belüftungsmaßnahmen zu berücksichtigen.

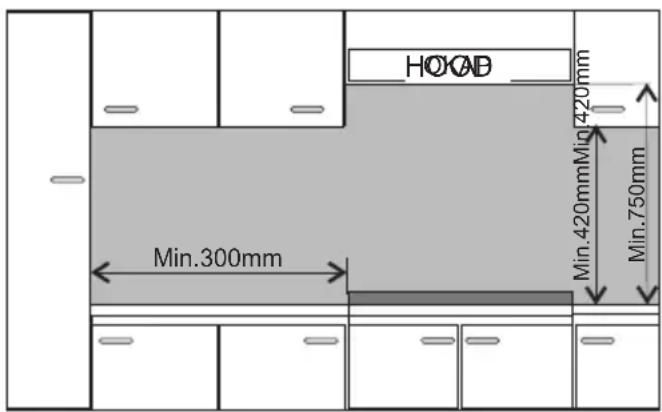

Aufstellung des Kochfeldes

• Der Küchenraum muss trocken und gut belüftbar sein und gemäß den geltenden technischen Vorschriften über eine intakte Lüftungsanlage verfügen.
• Der Raum muss mit einem Entlüftungssystem ausgestattet sein, das die bei der Verbrennung entstehenden Abgase nach draußen leitet. Die Installation sollte aus einem Entlüftungsgitter oder einer Dunstabzugshaube bestehen. Die Montage der Dunstabzugshauben hat nach Hinweisen, die in den Bedienungsanleitungen der jeweiligen Geräte enthalten sind, zu erfolgen.
• Im Raum sollte auch die Zufuhr von Luft gewährleistet werden, die für die ordnungsmäßige Gasverbrennung unentbehrlich ist. Die Menge der zuzuführenden Luft sollte mindestens bei 2m³/h pro 1 kW Leistung der Brenner liegen. Die Luftzufuhr kann direkt von außen durch ein Kanal mit einem Durchmesser von mind.100cm³ oder indirekt aus den Nebenräumen, die mit den Lüftungskanälen mit Ausgang nach außen ausgestattet sind, erfolgen.
• Der Abstand zwischen den Oberflächenbrennern und dem Kaminabzug sollte mind. 750 mm betragen.

Installation von Gaskochfeldern

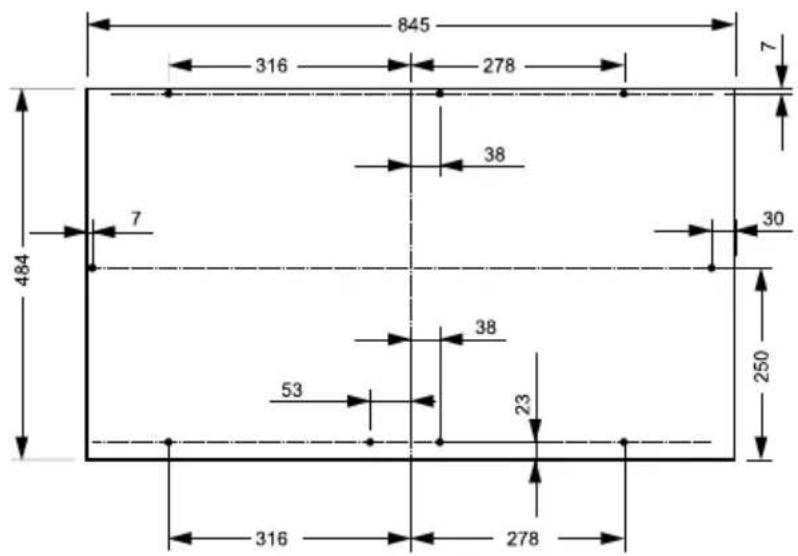

• Den Einbauort (Öffnung) in der Arbeitsplatte der Küchenmöbel entsprechend den Abmessungen auf der Montagezeichnung vorbereiten.
• Der minimale Freiraum, der unter dem Gaskochfeld und dem Gas-Elektrokochfeld zu belassen ist, beträgt 130 mm.
• Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.
  •Die Halterungen am Kochfeld von unten leicht anschrauben,
• Die Arbeitsplatte entstauben, das Kochfeld in die Öffnung einsetzen und stark andrücken.
• Die Halterungen (Abb.) senkrecht zur Kante des Kochfeldes platzieren und anschließend fest anschrauben.
• Nach der Montage des Kochfeldes in der Arbeitsplatte prüfen, ob das Gerät und vor allem die Gasaustrittsicherung und der Zünder funktionieren.

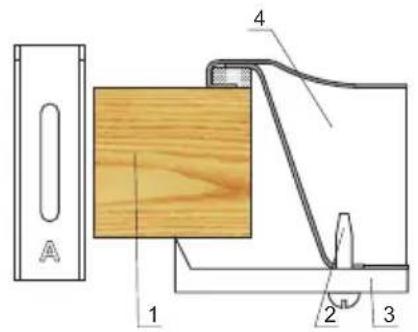

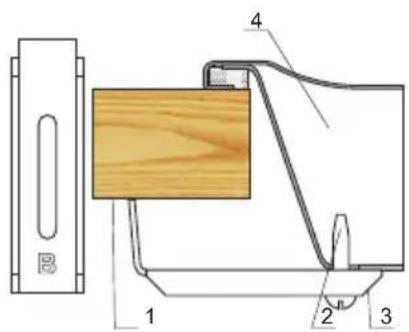

1 - Arbeitsplatte
2 - Schraube
3 - Halterung
4 - Kochfeld

ACHTUNG:

- Der Abstand zwischen der hinteren Kante der Öffnung in der Arbeitsplatte und der Küchenwand sollte mindestens 60mm betragen.

Hinweise für den Installateur

Der Installateur soll:

• über Gasinstallationsberechtigungen verfügen,
• mit den Informationen auf dem Typenschild des Kochfeldes über die Gassorten, für die das Kochfeld bestimmt ist, vertraut sein. Diese Informationen sind mit den Gaslieferbedingungen am Installationsstandort zu vergleichen.

• Folgendes überprüfen,

• Wirkungsgrad der Lüftung, d.h. Luftmassenzirkulation im Raum.

• Dichtigkeit der Gasarmaturverbindungen,
• Funktionstüchtigkeit aller Bedienelemente.

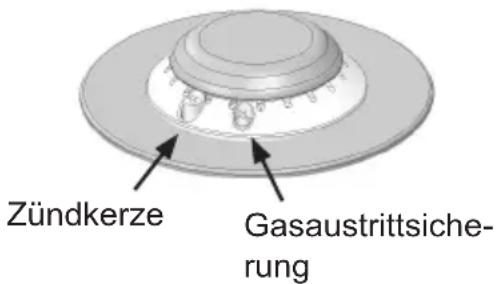

- für den richtigen Betrieb der Zünder und der Gasaustrittsicherung muss die Einstellung der Gas-Drehknöpfe mit den mitgelieferten Unterlagen justiert werden,

• die Funktion der Zünder und der Gasaustrittsicherung überprüfen,
• im Falle einer Fehlfunktion die Drehknöpfe abnehmen und eine Justierung durch das Einsetzen der Unterlage (der Unterlagen) auf den Bolzen des Hahns durchführen,
• nach der Justierung die Gasaustrittsicherung mit der Klemmunterlage absichern und den Drehknopf aufsetzen.

- Den Nachweis über den Anschluss des Gaskochfeldes an den Benutzer herausgeben und ihn mit der Bedienung vertraut machen.

Hinweis.

Das Anschließen des Kochfeldes an die Flüssiggasflasche oder an die bestehende Gasinstallation darf nur durch einen berechtigten Installateur unter Beachtung aller Sicherheitsvorschriften vorgenommen werden.

Das Kochfeld ist mit Gewinderohrstutzen mit einem Durchmesser G 1/2" ausgestattet, das zum Anschließen an die Gasinstallation dient. Bei Anschluss an eine Flüssiggasinstallation (Propan - Butan) ist dem Rohrstutzen das Endstück ∅ 8 x 1 mm aufgeschraubt.

Die Gasleitung sollte keine Metallteile des hinteren Gehäuseteils des Herdes berühren.

BEACHTEN: Beachtung der Dichtheit der Verbindungen.

Hinweis!

Sollte beim Betrieb der Druckminderer ausgewechselt werden müssen, sollte die technische Prüfung des Kochfeldes einschließlich der Gashähne und die Funktionstüchtigkeit der Gasaustrittsicherung bereits durchgeführt worden sein.

Nach dem Abschluss der Installation des Kochfeldes ist die Dichtigkeit aller Verbindungen, z.B. unter Einsatz von Wasser mit Seife, zu prüfen.

Der Einsatz von Feuer ist für die Dichtigkeitsprüfung verboten.

Man sollte sich mit dem Inhalt der Anleitung vertraut machen und die darin stehenden Hinweise befolgen.

Hinweis.

Man hat mit Gas zu tun. Das Kochfeld muss daher an eine Gasinstallation mit einer solchen Gassorte, für die das Kochfeld nach seiner Bauart werkseitig bestimmt ist, angeschlossen werden.

Das Kochfeld soll ausschließlich von einem Installateur mit entsprechenden Berechtigungen angeschlossen werden.

Die Information über die Gassorte, für die das Kochfeld seiner Bauart nach bestimmt ist, befindet sich auf dem Typenschild.

Anpassung des Kochfeldes an eine bestimmte Gassorte

Dies darf nur von einem entsprechend qualifizierten Installateur vorgenommen werden.

Falls das Gas, mit dem das Kochfeld gespeist werden soll, andere Parameter aufweist als das Gas, für welches das Kochfeld werkseitig ausgelegt ist, d.h. G20 20 mbar, sind die Brennerdüsen auszutauschen und eine Flammenkalibrierung durchzuführen.

Hinweis.

Die vom Hersteller gelieferten Kochfelder sind mit Brennern ausgestattet, die werkseitig für die Verbrennung der auf dem Typenschild und auf der Garantiekarte angegebenen Gassorte ausgelegt sind.

Das Typenschild befindet sich auf der unteren Seite des Gehäuses und enthält Angaben, für welche Gassorte das Kochfeld bestimmt ist. Um das Kochfeld an die Verbrennung einer anderen Gassorte anzupassen, ist wie folgt zu verfahren:

• Austausch der Düsen (siehe: Tabelle),
• Regulierung der „Spar“-Flamme.

SOMIPRESS-Brenner (gemäß Bezeichnung „SOMIPRESS“ auf dem Brennergehäuse)

Gassorte Bren	herdüse/Innendurchmesser
	klein mittel groß			ultragroß
G20 2H 20 mbar 0.7	6 0.98 1.17 1.33
G30 3B/P 30 mbar 0	0.52 0.70 0.86	1.00

Nach dem Abschluss der Umrüstung ist ein Aufkleber mit der Bezeichnung der Gassorte, an die das Kochfeld angepasst ist, anzubringen.

Austausch der Brennerdüse – die Düse mit dem Sondersteckschlüssel 7 herausdrehen und gegen eine für die neue Gassorte geeignete Düse (siehe: vorstehende Tabelle) austauschen..

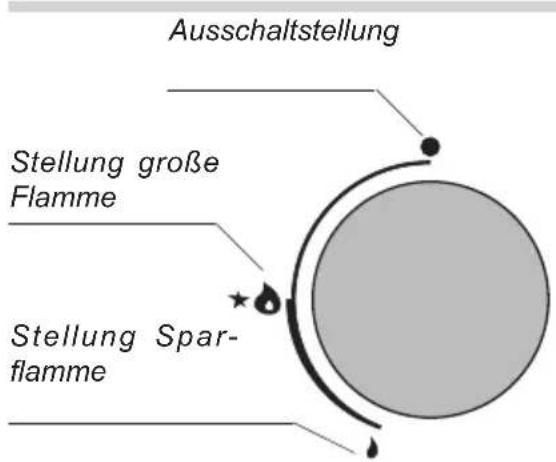

Regulierung der „Spar“-Flamme

Brenner	Flamme	Umrüstung von Flüssiggas auf Erdgas	Umrüstung von Erdgas auf Flüssiggas
Oberflächenbrenner	Vollflamme	Die Brennerdüse gegen eine neue entsprechend der Düsen-tabelle austauschen.	Die Brennerdüse gegen eine neue entsprechend der Düsen-tabelle austauschen.
	Sparflamme	Die Regelschraube leicht aufdrehen und die Flammenhöhe regulieren.	Die Regelschraube leicht zudrehen und die Flammenhöhe und deren Stabilität prüfen.

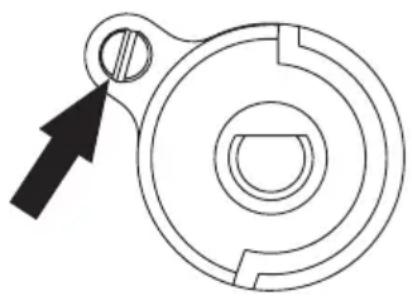

Regulierung der Gashähne

Die Regulierung der Gashähne sollte bei brennender Flamme in der Position „Sparflamme“ erfolgen.

Bei COPRECI Gashähne die Arbeitsplatte abnehmen und mit dem Schraubendreher die Höhe der Sparflamme regulieren.

Zur Prüfung der Flamme sollte der Brenner bei Vollflamme über ca. 10 Minuten brennen und anschließend der Hahnregler auf Sparflamme umgestellt werden. Die Flamme sollte dabei weder erlöschen noch auf die Düse überspringen. Sollte dies allerdings der Fall sein, sollte die Regulierung der Gashähne wiederholt werden.

Die Umstellung des Gerätes zur Anpassung an eine andere Gassorte, als es sich aus der Kennzeichnung des Herstellers auf dem Typenschild des Kochfeldes ergibt, oder der Erwerb des Kochfeldes für die Versorgung mit einer anderen Gassorte als in der Wohnung vorhanden liegt ausschließlich im Ermessen des Benutzers und Installateurs.

Einschalten des Gaskochfeldes

Nach dem Anschluss ans Netz wird das Gaskochfeld in der Position „Childlock“ eingeschaltet, was mit der Hinterleuchtung der Kontrollleuchte signalisiert wird.

Um das Gaskochfeld zu entriegeln, den Sensor „Childlock“ über 10 Sekunden gedrückt halten.

Die Kontrollleuchte des Sensors „Childlock“ erlischt und die Kontrollleuchte des Sensors „Ein/Aus“ leuchtet auf. Das Kochfeld ist betriebsbereit.

Sollte keiner der Brenner innerhalb von 180 Sekunden betätigt werden, wird das Gaskochfeld automatisch abgeschaltet (die Kontrollleuchte des Sensors „Ein/Aus“ erlischt).

Um das Gaskochfeld erneut einzuschalten, den Sensor „Ein/Aus“ über ca. 2 Sekunden gedrückt halten, was mit der Hinterleuchtung der Kontrollleuchte signalisiert wird.

Kindersicherung

Um die Kindersicherung „Childlock“ einzuschalten, den Sensor „Childlock“ über 5 Sekunden im einem ausgeschalteten Zustand gedrückt halten (die Kontrollleuchten sind ausgeschaltet).

Entriegelung des Gaskochfelds

Zum Entriegeln des Gaskochfelds den Sensor „Childlock“ über 10 Sekunden im ausgeschalteten Zustand gedrückt halten (die Kontrollleuchten sind ausgeschaltet).

Ausschalten des Gaskochfelds

Um das Gaskochfeld abzuschalten, den Sensor „Ein/Aus“ über 2 Sekunden gedrückt halten.

Durch Abschalten wird das Gaskochfeld deaktiviert (durch Drehen der Drehregler werden die Brenner nicht entzündet). Die bereits angezündeten Brenner werden gelöscht.

Informationen im Bedienfeld mit Kontrollleuchten

1. Wenn das Gaskochfeld eingeschaltet ist, wird das Funktionieren des jeweiligen Brenners durch eine konstante Anzeige der entsprechend zugeordneten Kontrollleuchte signalisiert. In der nachstehenden Abbildung wurde geschildert, wenn alle Brenner in Betrieb sind.

Wenn eine Gruppe von Kontrollleuchten abwechselnd angezeigt wird, gilt dies als Fehler des Gerätes. Beispiel „F0“ Angezeigt werden die Dioden Abb.

1. Wenn das Gaskochfeld abgeschaltet ist, ist die abwechselnde Anzeige (Blinken) der Kontrollleuchte des ausgewählten Brenners durch Drehen des Drehreglers des jeweiligen Brenners in eine andere Position als „ausgeschalteter Brenner“ bedingt. Wird der Drehregler in die Position „ausgeschalteter Brenner“ gebracht, geht die abwechselnde Anzeige der Kontrollleuchte zu Ende.

Bedienung der Oberflächenbrenner

Durch eine geschickte Bedienung, Auswahl entsprechender Gebrauchsparameter und des Kochgeschirrs lassen erhebliche Energieeinsparungen erzielen.

Die Energieeinsparungen betragen entsprechend:

• bis 60% bei richtiger Auswahl des Kochgeschirrs,
• bis 60% bei richtiger Bedienung, die in einer geeigneten Auswahl der Gasflamme beim Kochen besteht.

Als Voraussetzung für diese Einsparungen gilt die ständige Sauberkeit der Brenner (vor allem der Flammöffnungen und Düsen).

Auswahl des Kochgeschirrs

Es ist darauf zu achten, dass der Durchmesser des Kochgeschirrbodens stets größer als der Flammenkranz ist, und dass das Kochgeschirr selbst abgedeckt ist. Es ist zu empfehlen, dass der Durchmesser etwa 2,5 – 3 mal größer ist als der Brennerdurchmesser, d.h. für:

• den kleinen Brenner, Kochgeschirrdurchmesser von 90 mm bis 150 mm,
• den mittleren Brenner – Kochgeschirrdurchmesser von 160 bis 220 mm,
• den großen Brenner – Kochgeschirrdurchmesser von 220 bis 260 mm
• den ultragroßen Brenner Kochgeschirrdurchmesser von 240 bis 280 mm
• die Topfhöhe sollte dabei nicht größer als der Topfdurchmesser sein.

Der Topfdeckel verhindert, dass die Wärme aus dem Topf unnötig entweicht, wodurch die Kochzeit verkürzt wird.

Es sollte kein Kochgeschirr verwendet werden, das über den Rand des Kochfeldes hinausreicht.

Brenner-Schalter

Bedienung des Kochfeldes mit gekoppeltem Zünder (Bezeichnung „Zp“)

• den Hahndrehknopf des jeweiligen Brenners nach links in die Position „große
  Flamme" bringen
• Nach dem Anzünden des Brenners die erforderliche Größe der Flamme einstellen.

Bedienung des Kochfeldes mit der Gasaustrittsicherung (Bezeichnung „Zt“)

Gebrauch des Gaskochfeldes mit der Funktion „Reignition“

Bei der Nutzung des Gaskochfelds mit einem beliebigen Brenner führt das Löschen der Flamme durch unabhängige Faktoren zum automatischen Anzünduen der gelöschten Flamme. Um den Betrieb des jeweiligen Brenners zu beenden, den Drehregler in die Position „ausgeschalteter Brennen“ bringen.

Die Gasaustrittsicherung unterbricht die Gasversorgung innerhalb von 60 Sekunden, wenn die Flamme erlischt.

Die Gaszuführung zu den Oberflächenbrennern wird mit den Hähnen mit der Gasaustrittsicherung geöffnet und reguliert (Version Zt).

Wahl der Brennerflamme

Richtig kalibrierte Brenner haben eine hellblaue Flamme mit klar eingezeichnetem Innenkegel. Die Wahl der Flammenhöhe hängt von der Stellung des Brennerdrehreglers ab.

große Flamme
kleine Flamme (auch „Sparflamme“)
- Ausschaltstellung (geschlossene Gaszuführung)

Anhand der Bedienung des Brenners wurde eine ordnungsmäßige Bedienung im Bereich der Wahl der Flammenhöhe präsentiert. Der richtige Kochvorgang besteht in der Stellung des Brenners in der Position „große Flamme ♦, um die Speise zum Kochen zu bringen, und in der Verstellung in die Position „kleine Flamme ♦(Sparflamme) zur Aufrechterhaltung des Kochvorgangs. Je nach Bedürfnissen kann die Flammenhöhe stufenlos eingestellt werden.

Es ist verboten die Flamme in dem Bereich zwischen der Ausschaltstellung • und der Stellung „große Flamme“ zu regulieren

Wenn der Drehregler in einer anderen Position als „ausgeschalteter Brenner“ steht und das Gaskochfeld abgeschaltet ist, wird durch Betätigung des Gaskochfeldes mit dem Sensor „Ein/Aus“ die Flamme im ausgewählten Brenner nicht entzündet.

Um den jeweiligen Brenner zu entzünden, den Drehregler in die Position „ausgeschalteter Brenner“ bringen und dann den Brenner erneut in die Einstellung der Flamme drehen.

Vorgehensweise bei Verdacht auf Austritt von ungebranntem Gas

1 Gasinstallation
2 Absperrhahn der Gasinstallation
A Absperrhahn „geöffnet“
B Absperrhahn „geschlossen“

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Brenner abschalten
- Absperrhahn der Gasinstallation schließen
- Küche lüften
- Reparatur bei der Servicestelle oder beim qualifizierten Installateur melden
- Gaskochfeld bis zur Behebung des Fehlers abschalten und nicht nutzen.

Manche einfachen Betriebsfehler können vom Benutzer unter Beachtung der in der Anleitung stehenden Hinweise selbst behoben werden.

OBERFLÄCHENBRENNER zündet nicht, man riecht austretendes Gas

• Brennerhähne schließen
- Absperrhahn der Gasinstallation vor der Küche schließen
- Raum lüften
• Brenner herausnehmen
- Flammöffnungen reinigen und durchblasen
• Brenner wieder einsetzen
- erneut versuchen, den Brenner anzuzünden

KEIN ERFOLG? REPARATUR MELDEN!

Wird eine Reinigung und Pflege des Kochfeldes sowie dessen entsprechende Wartung sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes entscheidend bei.

Vor der Reinigung oder Wartungsarbeiten das Gerät mit dem Hauptschalter oder durch Ziehen des Steckers von der Stromversorgung trennen. Das Kochfeld muss vollständig ausgekühlt sein, bevor mit der Reinigung begonnen wird. Keine scharfen Scheuermittel zur Reinigung verwenden. Zur Reinigung dürfen keine Dampfreiniger verwendet werden.

Oberflächenbrenner, Rost

- Bei Verschmutzung von Rost und Brennern diese Ausstattungsteile vom Herd abnehmen und im warmen Wasser mit Zusatz von fett- und schmutzlöslichen Mitteln waschen. Danach trocken wischen. Ist der Rost abgenommen, so ist das Oberblech zu reinigen und mit einem trockenen und weichen Tuch abzuwischen. Besonders sauber zu halten sind die Flammenaustrittsöffnungen an den Brennerkappenringen – siehe Abbildung unten. Die Düsenaustritte sind mit einem dünnen Kupferdraht zu reinigen. Keinen Stahldraht benutzen! Düsenaustritte nicht anbohren!

Brennerteile müssen stets trocken sein. Wasserteilchen können den Gasaustritt hemmen und eine schlechte Verbrennung bewirken.

Es ist sicherzustellen, dass alle Elemente des Brenners nach der Reinigung richtig aufliegen.

RICHTIG

FALSCH

• Bei Emailleoberflächen schonende Reinigungsmittel verwenden. Keine aggressiven Scheuermittel, wie z.B. Scheuerpulver mit Schleifmitteln, Scheuerpasten, -steine, Bimssteine, Stahlwolle usw. verwenden.
• Bei Inox-Stahlkochfeldern ist die Arbeitsfläche vor Beginn der Nutzung sorgfältig zu reinigen. Besondere Vorsicht ist bei der Beseitigung von Kleberresten von Folien, die vom Blech während der Montage abgezogen werden, bzw. der Verpackungsklebebandstücke geboten.
• Die Arbeitsfläche regelmäßig nach jedem Gebrauch reinigen.. Eine starke Verschmutzung der Arbeitsfläche, insbesondere das Einbrennen von übergelaufenem Kochgut vermeiden.

Periodische Inspektionen

Neben den Maßnahmen zur Sicherstellung laufender Sauberhaltung des Kochfeldes sollte man:

• periodische Kontrollen der Funktionalität der Steuerkomponenten und Baugruppen des Kochfeldes durchführen lassen. Nach Ablauf der Garantie sollte man die technischen Inspektion des Kochfeldes mindestens einmal pro zwei Jahre in einem Servicepunkt durchführen lassen,
• festgestellte Mängel beseitigen lassen,
• periodische Wartung der Baugruppen des Kochfeldes durchführen lassen,

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Funktionsbaugruppen des Gerätes ausschalten
  • von der Stromversorgung trennen
• Reparatur melden
• da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nachstehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.

PROBLEM URSACHE MASSNAHMEN
1.Das Gerät funktioniert nicht.	- Stromausfall -Die Sicherung	der Hausan-lage überprüfen und - falls diese durchgebrannt ist - auswechseln.
2.Das Gerät funktioniert nicht.	- Anzeige des Fehlers im Display	- Kontakt mit dem Service-dienst und Angabe des im Display angezeigten Fehler-codes
3.Brenner zündet nicht	- Verschmutzte Flammen-austritte	- Absperrhahn schließen, Brennerhähne schließen, Raum lüften, Brenner her-ausnehmen, Flammenaus-tritte reinigen und durchbla-sen
4.Gaszünder zündet nicht	-Stromausfall	- Die Sicherung der Hausan-lage überprüfen und - falls diese durchgebrannt ist - auswechseln.
	- Gasausfall	- Gashahn öffnen
	- Verschmutzter (verölter) Gasanzünder	- Gaszünder reinigen
	- Hahndrehknopf nicht aus-reichend lange gedrückt	- Drehknopf gedrückt halten bis zur vollen Flamme um den Brennerkranz herum
5.Flamme am Brenner er-lischt	- Hahndrehknopf zu schnell losgelassen	- Drehknopf länger in der Position „große Flamme” gedrückt halten
