Tipul produsului	Plită pe gaz
Model	G640SX (G641SX)
Brand	Gorenje
Număr de arzătoare	4 (1 mic, 2 medii, 1 mare)
Tipuri de arzătoare	Pe gaz (G20 și G30)
Puterea arzătorului mic	1,0 kW (G20/G30)
Puterea arzătorului mediu	2,0 kW (G20/G30)
Puterea arzătorului mare	2,9 kW (G20/G30)
Eficiența energetică a plitei pe gaz	56-57%
Materialul suprafeței	Oțel inoxidabil/sticlă
Dispozitiv de siguranță	Oprire automată a gazului la stingerea flăcării
Conexiune electrică	220-240 V, 50 Hz (împământare obligatorie)
Conexiunea la gaz	G1/2, pentru gaz natural sau lichefiat
Dimensiuni de încastrare (LxP)	560 x 480 mm (standard)
Diametrul injectoarelor	0,50-0,85 mm (LPG) / 0,70-1,24 mm (NG)
Curățare	Cârpă umedă, fără abrazivi
Clasa de protecție	I (împământare)
Țara de fabricație	Slovenia
Importator în RF	S.R.L. «Gorenje BT»

Întrebări frecvente - G640SX GORENJE

Cum să aprind corect arzătorul?

Apăsați și rotiți butonul în sens invers acelor de ceasornic în poziția de flacără maximă, apoi apropiați o brichetă sau folosiți aprinderea piezoelectrică (dacă există). Țineți butonul apăsat 3-5 secunde după aprindere pentru a activa dispozitivul de siguranță.

Ce fac dacă arzătorul nu se aprinde?

Verificați alimentarea cu gaz (supapa buteliei sau a contorului de gaz). Dacă se utilizează gaz natural, poate că senzorul de scurgere s-a activat. De asemenea, poate fi înfundat injectorul — contactați centrul de service.

Cum reglez înălțimea flăcării?

Rotiți butonul arzătorului în poziția dorită între minim și maxim. Flacăra trebuie să fie albastră și să nu depășească marginea fundului vasului.

Ce oale sunt recomandate?

Folosiți vase cu fund plat, potrivite ca dimensiune cu arzătorul. Diametrul fundului nu trebuie să fie mai mic decât diametrul arzătorului, dar nici prea mare, astfel încât flacăra să nu atingă pereții laterali.

Cum curăț suprafața de gătit?

Deconectați aparatul de la rețeaua electrică și lăsați-l să se răcească. Ștergeți cu o cârpă moale umedă și un detergent neutru. Nu utilizați agenți abrazivi și aparate de curățat cu abur. Ștergeți oțelul inoxidabil în direcția texturii.

Se poate converti plita de la un tip de gaz la altul?

Da, pentru aceasta este necesară înlocuirea injectoarelor și reglarea supapei. Contactați un centru de service autorizat. Reconfigurarea de unul singur este periculoasă și anulează garanția.

De ce se aud sunete metalice la încălzire?

Este normal. Componentele metalice se dilată la încălzire și emit sunete. Aceasta nu este o defecțiune.

Ce fac dacă pe arzător s-a vărsat lichid și flacăra s-a stins?

Dispozitivul de siguranță va opri automat gazul. Asigurați-vă că lichidul nu a pătruns în interior, iar după uscare puteți reaprinde arzătorul. Dacă este necesar, uscați arzătorul.

Ce volum minim al bucătăriei este necesar pentru instalare?

Suprafața bucătăriei trebuie să fie de cel puțin 8 m², iar volumul de cel puțin 20 m³. Este obligatorie prezența unei deschideri de ventilație de cel puțin 75 cm² sau o fereastră.

Unde găsesc numărul de serie al aparatului?

Numărul de serie este indicat pe eticheta de pe partea din spate a aparatului sau pe partea inferioară. Acesta va fi necesar la contactarea centrului de service.

MANUAL DE UTILIZARE G640SX GORENJE

Manual de întrebuințare

Instrucțiuni de montaj

Instrucțiuni pentru reciclare

G640SX

G641SX

Se recomandă citirea acestui manual înainte de utilizarea!

Stimați utilizatori,

Intenția noastră este de a obține o eficiență maximă prin folosirea acestui produs fabricat în complexul modern și pe baza conceptului de calitate superioară. Din acest motiv înainte de a începe întrebuințarea produsului se recomandă citirea cu atenție a acestui manual de utilizare în întregime și păstrarea lui pentru a putea fi consultat și ulterior. În cazul în care acest produs este dat altcuiva trebuie să fie însoțit obligatoriu de manualul de utilizare. În timpul folosirii trebuie luate în considerare toate informațiile și avertizările și respectate toate instrucțiunile precizate.

Simbolurile și semnificația lor în prezentul manual de utilizare:

	Informații importante și indicații utile pentru utilizare
	Avertizări referitoare la pericole pentru viață și pierderi materiale
	Avertizări cu privire la pericole de electrocutare
	Avertizări cu privire la pericole de incendiu
	Avertizări cu privire la pericole de ardere

Manualul de utilizare ajută la întrebuiunțarea produsului în mod rapid și în condiții de siguranță.

• Înainte de instalarea și punerea în funcțiune a produsului se recomandă citirea manualului de utilizare.
• Este obligatorie citirea instructiunilor cu privire la conditiile de sigurantă.
• Deoarece ulterior veți avea nevoie, se recomandă păstrarea manualului de utilizare într-un loc ușor accesibil.
• Se recomandă citirea și celorlalte documente livrate împreună cu produsul.

Nu trebuie pierdut din vedere că acest manual de utilizare este valabil și pentru alte modele. Diferențele dintre modele au fost explicate clar în manual.

CUPRÍNS

1. INSTRUCTIUNI IMPORTANTE DE SIGURANTĂ....3

1.1. Conditii generale de siguranță....3

1.2. Siguranța copiilor....5

1.3. Condițiile de siguranță la funcționarea cu electricitate....5

1.4. Scopul utilizării 5

1. MONTAJ....6

2.1. Înainte de punerea în funcțiune a produsului ......6

2.2. Montajul și conexiunile....7

2.3. Conectarea la electricitate....10

2.4. Racordarea la gaze....10

2.5. Controlul etanseității....12

2.6. Controlul final....12

2.7. Aruncarea produsului 13

1. DESPRE PRODUS: 14

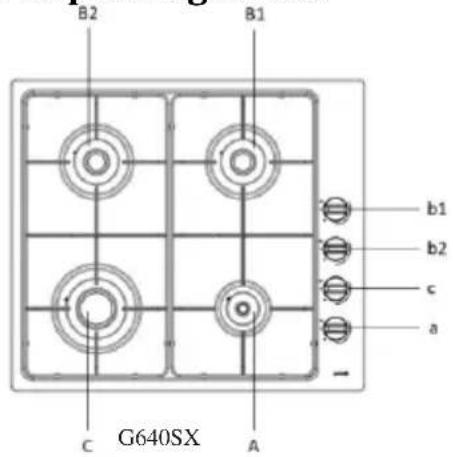

3.1. Aspectul general....14

3.2. Caracteristici tehnice ale plitei încorporate....14

1. UTILIZAREA PLITEI....15

4.1. Prima întrebuintare .... 15

4.2. Prima curățire....15

4.3. Explicații referitoare la utilizarea plitei cu gaz:....15

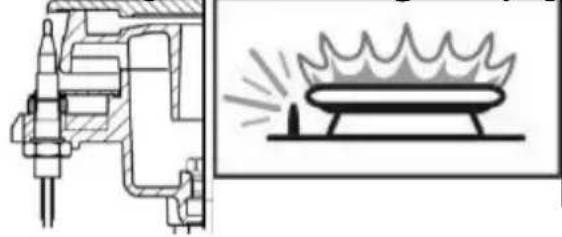

4.4. Dispozitivul de siguranță pentru întreruperea gazului 16

1. CURĂȚIRE ȘI ÎNTRETINERE ....16

5.1. Informații generale....16

5.2. Curățirea panoului de comandă 17

5.3. Curățirea plitei....17

1. RECOMANDĂRI PENTRU REZOLVAREA PROBLEMELOR....18

1. INSTRUCTIUNI IMPORTANTE DE SIGURANTĂ

În acest capitol sunt prezentate recomandări și instrucțiuni de siguranță necesare pentru prevenirea pericolelor de rănire a persoanelor sau de prejudicii materiale. În situația în care nu sunt respectate aceste instrucțiuni garanțiile de orice fel își pierd valabilitatea.

1.1. Condiții generale de siguranță

• Acest produs nu a fost conceput pentru utilizarea de către persoanele cu handicap sau insuficiență a capacităților de natură fizică, de percepție sau mentală ori a celor în necunoștință de cauză ori fără experiență (inclusiv copii), dacă nu sunt supravegheați ori îndrumați de o persoană responsabilă pentru siguranța lor. Copiii trebuie supravegheați și nu trebuie să li se permită joaca cu acest produs.
• Produsul trebuie conectat la o linie/priză cu împământare și protejată cu o siguranță a căror valori sunt menționate în tabelul de la “characteristici tehnice”.
• Oricare ar fi modul de utilizare cu sau fără transformator nu trebuie neglijată realizarea instalației de împământare de către un electrician calificat. În situația utilizării produsului fără instalație de împământare conformă regulamentelor locale, pentru orice prejudicii ce ar putea să apară firma producătoare nu va fi responsabilă.
• Nu trebuie pus în funcțiune produsul dacă are cablul electric/ștecherul defecte. Se va contacta unitatea service autorizată.
• Dacă produsul este defect sau dacă prezintă o deteriorare vizibilă, acesta nu trebuie pus în funcțiune.
• Nu trebuie încercat nici un fel de reparație sau modificare a produsului. Cu toate acestea există unele probleme care se pot rezolva; se va consulta capitolul „Soluții recomandate pentru rezolvarea problemelor,, pagina 19.
• Este interzisă spălarea produsului cu apă pulverizată sau turnată pe suprafața produsului! Există pericolul de a provoca electrocutarea!
• Nu trebuie folosit produsul în situațiile care au ca efect afectarea capacității de decizie, cum ar fi luarea de medicamente și/sau consumul de alcool.
• În timpul desfășurării operațiunilor de instalare, întreținere, curățire și reparații trebuie întreruptă alimentarea produsului cu energie electrică.
• Operațiunile de instalarea și repararea produsului trebuie efectuate numai de către unitățile service autorizate. Orice prejudicii care ar putea fi provocate în urma operațiunilor efectuate de către persoane neautorizate nu sunt de răspunderea firmei producătoare iar garanția produsului își pierde valabilitatea.

- În cazul în care la prepararea anumitor mâncăruri se utilizează alcool, aceasta trebuie făcută cu grijă sporită. Alcoolul se evaporă la temperaturi înalte și la contactul cu suprafețe fierbinți se aprinde și poate provoca izbucnirea incendiului.

- Nu trebuie puse la încălzit cutii de conserve și borcanele din sticlă închise. Presiunea care se formează poate provoca explodarea borcanului.

- Deoarece în timpul funcționării produsului marginile sunt fierbinti, nu trebuie puse în apropiere materiale inflamabile.

- Toate canalele de aerisire trebuie menținute deschise.

- Produsul, în timpul utilizării se poate încinge. Se va evita atingerea compartimentelor fierbinți, a elementelor de încălzire ș.a..

- După fiecare utilizare trebuie verificat dacă produsul a fost sau nu închis.

- În timpul folosirii, produsul și piesele accesibile ale produsului sunt fierbinti.

- Nu trebuie atins produsul în timpul în care funcționează.

- Pentru curățirea sticlei produsului nu se folosesc materiale ascuțite sau perforante, aceste materiale pot provoca prejudicii produsului.

- Deoarece uleiul încins poate provoca un incendiu aparatul nu trebuie lăsat nesupravegheat în timpul funcționării.

- În cazul unui incendiu, nu trebuie încercată stingerea cu apă, trebuie scos imediat ștecherul din priză și se acoperă porțiunea care arde cu o pătură udă.

- Nu se folosesc aparate de curățat cu aburi.

- În cazul în care s-a spart sticla plitei: se sting imediat toate arzătoarele și orice alt component de încălzire electric, se decuplează de la alimentarea cu electricitate, nu se atinge suprafața aparatului și nu se pune în funcțiune.

- Pentru curățirea sticlei de la plită nu trebuie folosite materiale abrazive sau ascuțite care pot prejudicia suprafața sau pot provoca spargerea sticlei.

- Nu se aşază peste acest produs obiecte din nailon, inflamabile și nerezistente la temperaturi înalte.

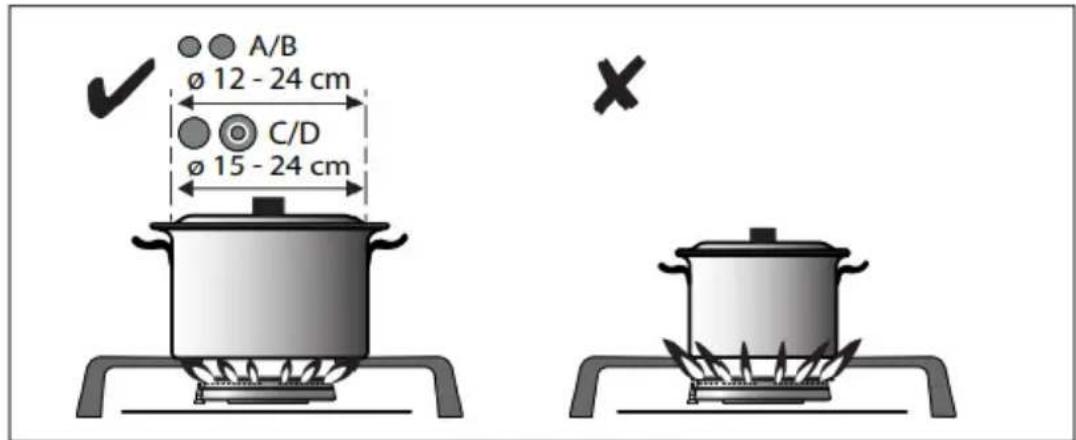

- Cratițele care se așază pe ochiurile plitei trebuie să fie de dimensiuni adecvate acestora.

- Nu se freacă butoanele plitei și suprafețele inox cu obiecte dure și abrazive, nu se folosește scotch bright.

- În cazul stingerii accidentale a flăcării arzătorului se închide de la buton și se așteaptă cel puțin 1 minut pentru a fi aprins din nou.

1.2. Siguranța copiilor

În timpul funcționării produsului și după ce a fost oprit, până la răcirea completă, suprafețele exterioare vor fi fierbinți; copii trebuie ținuți departe de contactul cu produsul.

• ATENTIE: În timpul utilizării grătarului, piesele accesibile pot fi fierbinți. Copiii mici trebuie ținuți departe de produs.
• Pentru copiii mai mici de 8 ani, este periculos să atingă produsul dacă nu există un adult care să-l însotească.
• Acest aparat, poate fi utilizat de către copii mai mari de 8 ani, și/sau de persoane cu handicap de natură fizică, de percepție sau mentală cu condiția de a fi îndrumate în condiții de siguranță și informate asupra pericolelor.
• Copiii nu trebuie să se joace cu produsul. Curățirea și întreținerea aparatului nu trebuie făcute de copii nesupravegheati.
• Materialele de la ambalajul produsului pot fi periculoase pentru copii. Materialele de ambalaj se păstrează departe de accesul copiilor sau se aruncă la gunoi cu respectarea instrucțiunilor de sortarea deșeurilor.

1.3. Condițiile de siguranță la funcționarea cu electricitate

• Orice operațiuni efectuate la echipamentele și sistemele electrice trebuie realizate de către persoane calificate și autorizate în acest sens.
• Acest produs nu este adecvat pentru utilizarea cu comandă de la distanță.
• În cazul oricărui fel defectiune se închide aparatul și se întrerupe alimentarea cu electricitate. Pentru aceasta se închide siguranta principală a locuintei.
• Se verifică dacă curentul de la siguranță este sau nu compatibil cu cel al produsului.

1.4. Scopul utilizării

Acest produs a fost conceput pentru uzul casnic. Nu trebuie permisă utilizarea acestuia în scop comercial.

"ATENTIE acest produs se poate folosi numai pentru prepararea mâncării. Nu trebuie folosit pentru încălzirea camerei sau alte scopuri."

Producătorul, nu admite nici un fel de responsabilitate pentru eventualele prejudicii ce ar putea fi provocate de utilizarea defectuoasă ori a defectiunilor ce ar putea apare în timpul transportului. Durata de fiabilitate a acestui produs achiziționat este de 10 ani. Acest termen reprezintă și perioada în care producătorul va asigura piesele de schimb necesare pentru funcționarea produsului așa cum este descris.

2. MONTAJ

2.1. Înainte de punerea în funcțiune a produsului

Se verifică dacă instalația electrică și/sau de gaze sunt adecvate. Dacă nu se va apela un electrician și instalator calificat care să realizeze legăturile necesare.

Toate operațiunile de amenajarea locului de montare a produsului precum și instalația de electricitate și/sau gaze sunt de răspunderea utilizatorului.

La instalarea produsului, trebuie respectate normele prevăzute în standardele locale cu privire la electricitate și/sau gaze.

Înainte de punerea în funcțiune a produsului se va verifica dacă produsul are sau nu o defectiune oarecare. Dacă produsul este defect nu trebuie pus în funcțiune. Produsele defecte reprezintă un pericol pentru siguranța persoanelor.

Orice operațiuni efectuate asupra echipamentelor și sistemelor cu gaze trebuie realizate de persoane calificate și autorizate în acest sens.

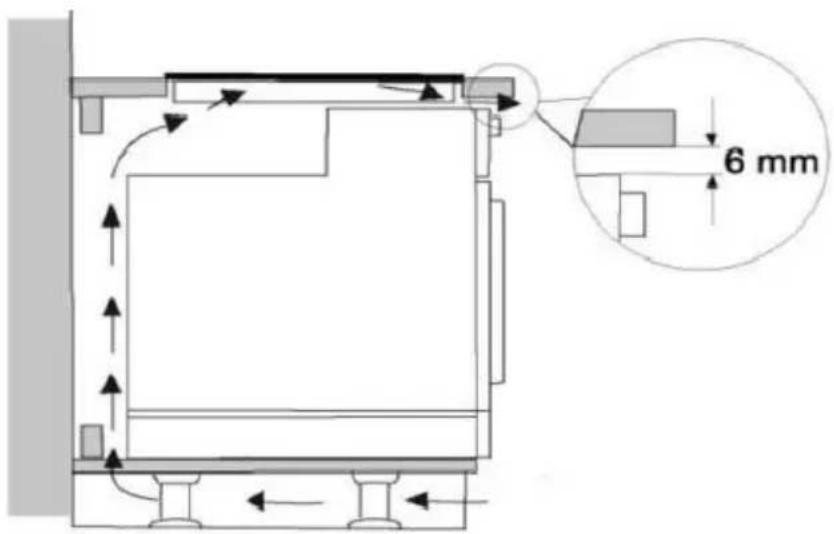

Aceste produse trebuie dotat cu un sistem de evacuare a gazelor arse pe care le emană produsul. Produsul trebuie instalat și conectat cu respectarea regulamentelor de instalare în vigoare. Trebuie avută grijă pentru caracteristicile necesare referitoare la aerisire.

Aerul necesar arderii se preia din aerul încăperii iar gazele arse se emană direct în interiorul încăperii.

Pentru funcționarea în condiții de siguranță a produsului este obligatorie o aerisire bună a încăperii. Dacă încăperea nu are o fereastră sau o ușă care se poate folosi pentru aerisire trebuie instalată o aerisire separată.

Bucătăria trebuie să aibă o pardoseală mai mare de 8m².

Capacitatea volumetrică a bucătăriei trebuie să fie mai mare de 20m³.

Gura de ieşire a hornului trebuie să fie mai sus de 1.80 metri cu un diametru de 150mm și să fie deschisă la atmosfera exteriorară.

Orificiul de aerisire trebuie să fie de cel puțin 75cm², cu deschidere la atmosfera exteriorară și aproape de pardoseala bucătăriei.

2.2. Montajul și conexiunile

2.2.1. Pregătirea plitei încorporabile înainte de montaj

Plita se așează invers pe polistirenul din pachet și se scoate siliconul.

Se detașează siliconul de pe suprafețele de inox ale elementelor din inox și de pe sticla plitei.

Siliconul din pachet se aplică la marginea plitei în modul prezentat în imagine.

Figura 4

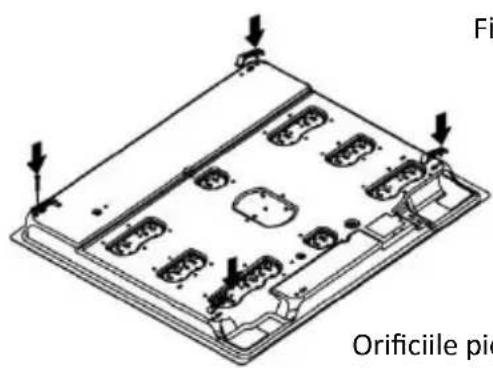

Orificiile piciorușelor de montaj

Piciorușele de montaj se atașează în felul prezentat

Figura 6

1. Sticlă

2. Garnitură de silicon

3. Garnitura de silicon

4. Placa

5. Suprafața tejghelei

6. Dispozitivul de cuplare

7. Clipsurile de cuplare

8. Şurub

1. Placa superioară

Plita este dotată cu o garnitură care împiedică scurgerea de lichide în interiorul dulapului. Pentru a se aplica această garnitură în mod corect ea trebuie lipită în modul prezentat în imagine. Se așează plita invers și se detașează banda de protecție a garniturii din cauciuc apoi se lipește pe plită astfel încât ambele capete ale garniturii să se unească perfect. Plăcuțele de montaj se instalează cu ajutorul șuruburilor în felul prezentat în figura 5. Apoi se așează plita în locul amenajat din tejghea.

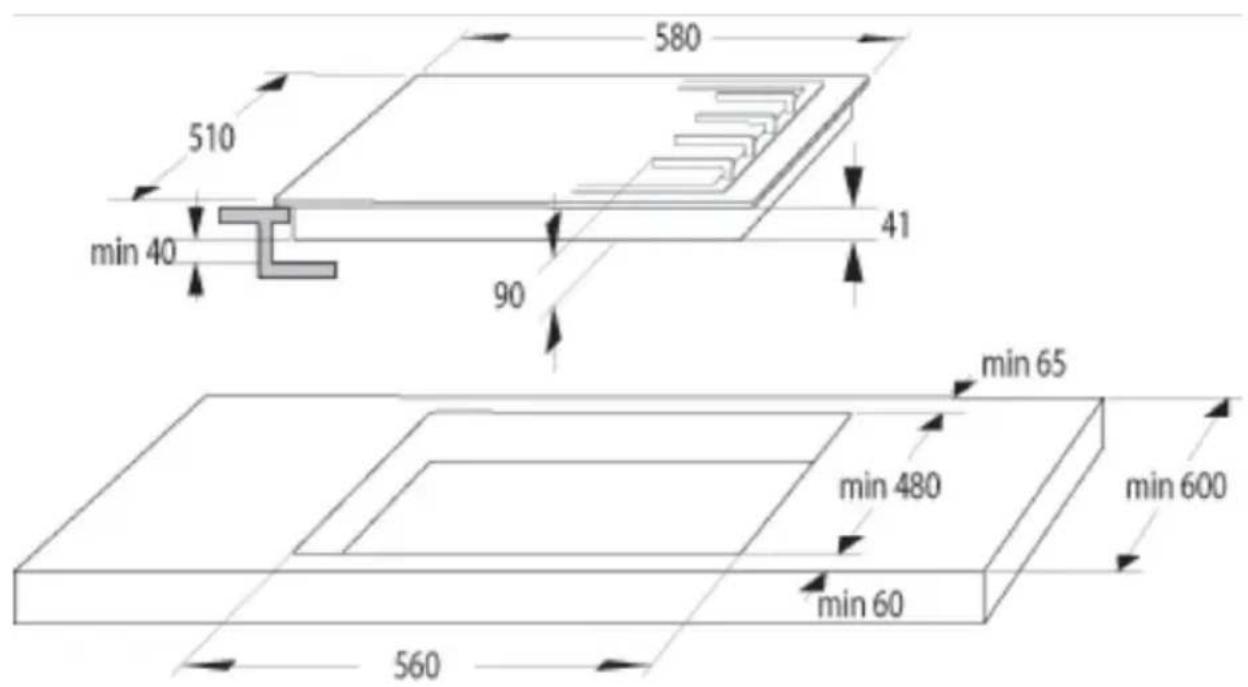

Dimensiunile aparatului

G640SX

G641SX

Figura 7

Pentru aşezarea plitei trebuie tăiată tejgheaua cu dimensiunile menționate la figura 7. Se atașează plita pregătită în prealabil în locașul tăiat la tejghea conform dimensiunilor precizate. În situația în care plita incorporabilă se va utiliza deasupra cuptorului trebuie lăsată o distanță adecvată întreplită și cuptor așa cum este prezentat în figura 8 și 9.

Figura 8

Figura 9

Se poate începe utilizarea produsului numai după îndepărtarea peliculei protectoare de pe suprafețele din inox.

2.3. Conectarea la electricitate

Produsul se cuplează obligatoriu la o linie cu împământare!

Firma producătoare nu poate fi ținută răspunzătoare pentru orice fel de defectiuni care s-ar putea produce pe motivul utilizării la o linie fără împământare.

Pericol de electrocutare, scurt circuit sau incendiu pe motivul instalării de persoane necalificate! Conectarea produsului la rețeaua electrică trebuieă numai de către persoane calificate și autorizate în acest sens iar garanția usului intră în vigoare numai după instalarea corectă a acestuia.

Pericol de electrocutare, scurt circuit sau incendiu pe motivul defectiunii la electric! Cablul electric nu trebuie strivit, îndoit sau comprimat, trebuie nit contactul cu părțile fierbinți ale aparatului. În cazul în care cablul electric defect trebuie înlocuit de către un electrician calificat și autorizat.

• Valorile prevăzute de la rețeaua de alimentare trebuie să fie aceleași cu cele înscrise pe eticheta produsului. Eticheta cu aceste mențiuni se află aplicată pe spatele sau dedesubtul produsului.
• Caracteristicile tehnice ale cablului de alimentare al produsului trebuie să fie adecvate valorilor de consum de electricitate;

Pericol de electrocutare! Înainte de începerea a orice intervenție la instalația rică este obligatorie întreruperea conexiunii electrice a produsului.

2.4. Racordarea la gaze

Orice intervenție la echipamentele și sistemele de alimentare cu gaz trebuie făcută obligatoriu de către persoane calificate și autorizate în acest sens. Înainte de instalare trebuie verificat dacă condițiile de furnizare locală a gazelor (felul gazelor și presiunea de furnizare) sunt sau nu adecvate caracteristicilor produsului.

2.4.1. Racordarea LPG

Se va avea în vedere ca furtunul de alimentare cu gaz și detentorul plitei să îndeplinească condițiile de siguranță necesare. Furtunul de alimentare cu gaz se atașează la racordul din spatele plitei și se strânge cu ajutorul unei cătușe metalice care se prinde cu şurubelnita. ( figura 10)

După aceea se verifică dacă este bine strâns.

Furtunul de alimentare cu gaz al aparatului nu trebuie să fie mai lung de 1500 mm. Detentorul utilizate pentru racordarea LPG trebuie să aibă presiunea de 300mmSS și certificat de calitate.

Furtunul de alimentare cu gaz nu trebuie să intre în contact cu partea posterioară fierbinte a aparatului. Furtunul de gaz nu trebuie să fie expus la temperaturi mai mari de 90°C (grade).

Înainte de punerea în funcțiune trebuie verificat dacă există sau scurgeri de gaz.

1- G1/2 Racord (cuplaj)
2- Garnitură de silicon
3- G1/2 Gura furtunului (intrarea de gaz)
4- Cătușă metalică
5- Furtunul de gaz (diametru interior 8mm)

Figura 10

2.4.2. Racordul NG (gaze naturale)

1- G1/2 Racord
2- Garnitură de silicon
3- G1/2 furtun NG (furtun de gaze naturale conform standardului EN 14800)

Figura 11

Dacă aparatul este reglat pentru funcționarea cu gaze naturale trebuie solicitată instalarea de către societatea de distribuție de gaze naturale respectivă. Racordul de conectare a aparatului la gaze naturale este de ½".

Dacă se dorește transformarea aparatului de la alimentarea LPG la gaze naturale sau invers de la gaze naturale la LPG se va adresa la cea mai apropiată unitate service care va efectua reglarea necesară.

2.5. Controlul etanseității

Se verifică dacă există sau nu scurgeri de gaze de la detentor sau de la vana de gaze naturale cu aplicarea de soluție de apă și săpun pe locurile de conectare.

Este interzisă verificarea cu flacără.

2.6. Controlul final

1. Se cuplează ștecherul cablului electric și se deschide siguranța fuzibilă a aparatului.

2. Se verifică modul de funcționare.

2.6.1. Transformarea LPG-NG / NG-LPG

Figura 12

Se detașează capacul și arzătorul așa cum se vede în figura 12.

Se detaşeză injectorul cu ajutorul cheii tubulare 7 așa cum se vede în figura 12.1.

Se atașează injectorul dorit (D) așa cum se vede în figura 12.2. (vezi tabelul 1 )

Se reatașează arzătorul așa cum se vede în figura 12.3.

După realizarea transformării se aprind pe rând toate arzătoarele și se scot butoanele de pe panoul de comandă se strânge sau se deschide șurubul de deasupra valvei de gaz (robinetul 12.4) sau din interiorul axului de la valvă pentru a se regla mărimea flăcării minime.

2.7. Aruncarea produsului

2.7.1. Distrugerea ambalajului

Materialele de ambalaj sunt periculoase pentru copii. Materialele de ambalaj trebuie păstrate în locuri ferite de accesul copiilor.

Ambalajul produsului este fabricat din materiale reciclabile. Se dezmembrează și se aruncă la gunoi conform instrucțiunilor pentru deșeuri. Nu se aruncă împreună cu gunoiul menajer.

2.7.2. Pentru operațiunile de transport ulterioare

• Cutia originală de ambalaj a produsului trebuie păstrată iar produsul se transportă în interiorul acestei cutii. Se vor respecta avertizările și instrucțiunile marcate pe cutie. Dacă nu există cutia originală de carton aparatul trebuie înfășurat în folie de nailon cu bule de aer sau cu un carton gros și legat cu bandă adezivă.
• Capacele și grătarele pentru cratiță trebuie fixate bine cu bandă.
• Nu trebuie puse alte obiecte deasupra produsului. Aparatul trebuie transportat în poziție verticală.
• Pentru a putea preveni orice defectiuni care ar putea apărea în urma transportului se va verifica aspectul general al aparatului.

2.7.3. Distrugerea produsului învechit

Produsul vechi se aruncă astfel încât să nu afecteze mediul înconjurător.

Acest produs are marcat simbolul (WEEE) care semnifică faptul că deșeurile componentelor electrice și electronice trebuie colectate separat. Aceasta însemnă că este obligatorie aplicarea dispozițiilor Directivei 2002/96/EC a Uniunii europene pentru dezmembrarea pieselor sau reciclarea în scopul reducerii la minimum a efectului acestor echipamente asupra mediului înconjurător. Pentru informații suplimentare trebuie contactate autoritățile de resort locale.

Produsele electronice supuse normelor de colectarea controlată a deșeurilor; datorită conținutului de materiale dăunătoare reprezintă pericol pentru mediu și pentru sănătatea umană.

Pentru informații referitoare la aruncarea produsului se poate adresa la unitatea autorizată vânzătoare sau la centrele de colectarea deșeurilor.

Înainte de aruncarea la gunoi a produsului pentru a se evita orice pericol la care sunt expuși copii se recomandă tăierea ștecherului electric și scoaterea închizătorii capacului, dacă are.

3. DESPRE PRODUS:

3.1. Aspectul general

Aa – Arzător mic
Bb – Arzător mediu
Cc – Arzător mare

3.2. Caracteristici tehnice ale plitei încorporate Valorile de consum

	LPG G30 30 mbar			NG G20 20 mbar
	Injector (mm)	Putere (kW)	Consum (g/h)	Injector (mm)	Putere (kW)	Consum (m3/h)
Arzător mic	0,50	1,00	73	0,70	1,00	0,095
Arzător mediu	0,72	2,00	145	1,03	2,00	0,190
Arzător mare	0,85	2,90	211	1,24	2,90	0,276

(numai AB) date conform directivei numărul 66/2014

EN60350-2 (G30-30 mbar) măsurători conform standard

Codul modelului	G640SX-G641SX
Tipul plitei	Plită cu gaz
Numărul de arzătoare	4
Tehnologia de încălzire	Arzătoare cu gaz
Felul gazului	G20	G30
Eficiența energiei pe arzător cu gaz(EE arzător cu gaz) în % arzător semirapid	56,79	58,51
Eficiența energiei pe arzător cu gaz(EE arzător cu gaz) în % arzător rapid	54,45	54,07
Eficiența energiei pentru plita cu gaz (EE plita cu gaz) în %	56	57

Firma producătoare, în scopul dezvoltării calității produselor poate face modificări ale caracteristicilor tehnice fără obligația de a notifica în prealabil.

Desenele din acest manual sunt schematice și nu seamănă întocmai cu produsul.

Valorile marcate pe produs, cele menționate în documentele livrate împreună cu produsul sunt valori stabilite în condiții de laborator prin aplicarea standardelor în vigoare. Aceste valori pot varia în funcție de modul de utilizare al produsului și după condițiile de mediu.

4. UTILIZAREA PLITEI

4.1. Prima întrebuintare

Se poate începe utilizarea numai după îndepărtarea peliculei protectoare de pe suprafețe inox.

4.2. Prima curățire

Unii detergenți sau unele materiale de curățat pot deteriora suprafața produsului.

1. Trebuie îndepărtate toate materialele de ambalaj.
2. Se sterg toate suprafețele produsului cu o cârpă umedă sau burete după care se sterge cu o cârpă uscată.

4.3. Explicații referitoare la utilizarea plitei cu gaz:

1: Butonul plitei cu gaz se răsucește apăsat în sens invers acelor de ceas și se aduce la poziția de flacără mare.
2: În funcție de caracteristicile plitei se aprinde bricheta.
3: Se reglează flacăra la mărimea dorită.
4: După prepararea mâncării se închide butonul prin răsucire în sensul acelor de ceas până ajunge la punctul de sus.

Reglarea:

(1) Se apasă
(2) Se răsucește spre stânga + menținut apăsat
(3) Se ține apăsta 3 secunde.

Mărimea vasului și dimensiunea flăcării de gaz trebuie să fie adecvate una cu cealaltă. Flacăra de gaz trebuie reglată astfel încât să nu depășească mărimea fundului vasului. Vasul trebuie așezat pe mijlocul suportului pentru cratiță.

4.4. Dispozitivul de sigurantă p

Pune în funcțiune mecanismul de siguranță a dispozitivului termic și în cazul scurgerii de lichide și a stingerii arzătorului superior întrerupe gazul în mod automat.

1: Butonul plitei cu gaz se răsucește apăsat în sens invers acelor de ceas și se aduce la poziția de flacără mare.

2: În funcție de caracteristicile plitei se aprinde bricheta.

3: După aprindere se menține butonul apăsat timp de 3-5 secunde pentru a intra în funcțiune dispozitivul de siguranță.

4: Dacă după apăsarea și eliberarea butonului nu se aprinde flacăra se repeat operațiunea cu menținerea apăsată timp de 15 secunde.

5: Se reglează flacăra la mărimea dorită.

6: După prepararea mâncării se închide butonul prin răsucire în sensul acelor de ceas până ajunge la punctul de sus.

5. CURĂȚIRE ȘI ÎNTRETINERE

5.1. Informații generale

Curățirea în mod regulat asigură prelungirea duratei de valabilitate a produsului și se reduc problemele frecvente de funcționare.

Pericolul de electrocutare!

Înainte de începerea curățirii, pentru a se evita pericolul de electrocutare se întrerupe alimentarea aparatului cu curent electric.

Suprafețele fierbinti pot provoca arsuri!

Înainte de începerea curățirii trebuie așteptat ca produsul să se răcească.

- Produsul trebuie curățat bine după fiecare utilizare. În acest fel urmele de alimente se curăță mai ușor și se previne arderea lor la repetarea utilizării.

- Pentru curățirea produsului nu este necesar un material special de curățat. Produsul se curăță cu detergent de vase cu apă călduță și o cârpă sau cu un burete, după care se șterge cu cârpă uscată.

• După curățire se verifică dacă urmele de lichide au fost complet șterse și dacă stropii de mâncare din timpul preparării au fost bine curățați.
• Nu se folosesc materiale de curățat cu conținut de acid sau de clor pentru curățirea suprafețelor din inox și a mânerului. Se curăță prin ștergere într-o singură direcție cu o cârpă cu detergent lichid (neabraziv).

Unii detergenți sau unele materiale de curățat pot deteriora suprafețele. Nu trebuie folosiți detergenții abrazivi, prafurile/cremele de curățat sau obiectele ascuțite.

Nu se utilizează produsele de curățat cu aburi.

5.2. Curățirea panoului de comandă

Panoul de comandă și butoanele se curăță cu o cârpă umedă și apoi se șterg cu o cârpă uscată.

Panoul de comandă se poate deteriora! Pentru curățirea panoului de comandă nu trebuie scoase butoanele.

5.3. Curățirea plitei

Pentru curățirea produsului nu este necesar un material special de curățat sau special pentru curățat plite. Se recomandă curățarea produsului când este cald încă cu o cârpă umedă.

Produsul nu funcționează.

√ Poate că ștecherul (cu împământare) nu este în priză. Se verifică dacă ștecherul este pus sau nu în priză
√ Poate că siguranța fuzibilă este defectă sau închisă. Se verifică siguranțele de la panoul cu siguranțe. Dacă este închisă trebuie deschisă.

Produsul se aprinde dar nu arde.

√ Poate s-a terminat gazul.
√ Poate sunt închise vana de la butelie sau vana de la gaze.
√ În locuințele cu instalație de gaze naturale care au detector de gaz, poate s-au detectat scurgeri de gaz și a fost închis automat gazul.
√ Poate s-a înfundat injectorul.

Flacăra este mică.

√ Poate s-a terminat butelia.
√ Poate s-a înfundat injectorul.

Când se înfiebântă sau se răcește produsul se aud sunete de metal.

√ Piesele metalice când se dilată pot produce zgomote. Această situațe nu reprezintă o defectiune.

În cazul în care deși sunt respectate instrucțiunile din acest capitol nu se soluționează problema se recomandă apelarea la numărul pentru obținerea de informații. Este interzisă încercarea de reparare de unul singur a produsului care nu funcționează.
