HT-E5550WK - Sistema de home theater SAMSUNG - Manual de utilização gratuito

Tipo de produto	Sistema home cinema com leitor Blu-ray
Marca	Samsung
Modelo	HT-E5550WK
Dimensões (subwoofer)	440 x 343 x 162 mm
Peso (subwoofer)	5.2 kg
Alimentação	220-240 V ~ 50/60 Hz
Consumo de energia	120 W (máx)
Formatos de áudio suportados	Dolby Digital, DTS, MP3, WMA
Formatos de vídeo suportados	BD-Video, DVD-Video, AVCHD, DivX, MKV
Entradas HDMI	1 (traseira)
Saída HDMI	1 (traseira)
Entrada de áudio digital óptica	1
Entrada USB	1 (frontal)
Funções de rede	Não (apenas leitor)
Potência de saída total	1000 W (RMS)
Número de canais	5.1
Tecnologia Cinavia	Integrada (proteção anticópia)
Manutenção e limpeza	Limpe com um pano seco e macio. Não use solventes.
Segurança	Não exponha à umidade. Use em local ventilado.
Peças de reposição e reparabilidade	Entre em contato com uma central de serviço autorizada Samsung. Índice de reparabilidade: 6.5/10

Perguntas frequentes - HT-E5550WK SAMSUNG

Como conectar as caixas de som?

Use os cabos de caixa de som fornecidos. Conecte cada caixa de som ao terminal correspondente na parte traseira do subwoofer (frontal esquerdo/direito, traseiro esquerdo/direito, central). Respeite as polaridades (+ e -).

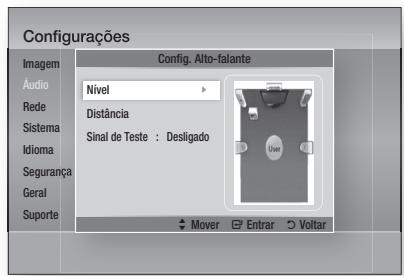

Como ajustar o som surround?

Pressione o botão 'SOUND MODE' do controle remoto para escolher entre os modos predefinidos (padrão, cinema, música, etc.). Você também pode ajustar o nível de cada caixa de som no menu 'Áudio'.

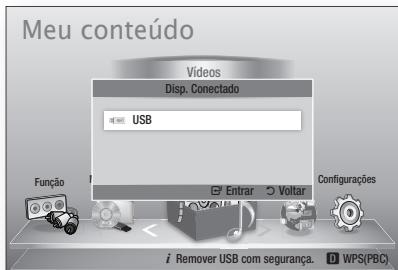

Como reproduzir um arquivo USB?

Insira o pendrive na porta localizada na frente. Use o botão 'SOURCE' ou 'INPUT' para selecionar 'USB'. Navegue pelas pastas com as setas do controle remoto.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas (substitua-as se necessário). Certifique-se de que não há obstáculo entre o controle remoto e o sensor no aparelho. Tente aproximar o controle remoto.

Como limpar o sistema home cinema?

Desconecte o aparelho antes da limpeza. Use um pano macio e seco. Nunca use produtos químicos, solventes ou panos úmidos. Para o leitor Blu-ray, use um disco de limpeza específico.

Posso conectar o sistema a uma TV sem HDMI?

Sim, use um cabo de vídeo composto (amarelo) e cabos de áudio (vermelho/branco) se sua TV não tiver entrada HDMI. No entanto, a qualidade será inferior.

O que significa a mensagem 'Cinavia'?

Esta mensagem aparece quando você tenta reproduzir uma faixa de áudio protegida pela tecnologia Cinavia (proteção anticópia). A reprodução será interrompida. Use discos originais para evitar esta mensagem.

Como atualizar o firmware?

Este modelo não possui conexão de rede. Para atualizar o firmware, baixe a atualização em um PC, copie-a para um pendrive, e então conecte o pendrive ao aparelho. Vá ao menu 'Suporte' > 'Atualização de software'.

Como alternar entre as entradas?

Pressione várias vezes o botão 'SOURCE' ou 'INPUT' do controle remoto ou no aparelho para alternar de 'BD/DVD' para 'AUX', 'USB', etc.

O aparelho não liga, o que fazer?

Verifique se o cabo de alimentação está bem conectado e se a tomada funciona. Certifique-se de que o interruptor de alimentação na parte traseira está na posição 'ON'. Se o problema persistir, entre em contato com um técnico.

MANUAL DE UTILIZADOR HT-E5550WK SAMSUNG

imagine as possibilidades

Para receber um atendimento mais completo,

registre seu produto no site

www.samsung.com/register

Informações de segurança

Avisos de segurança

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRE A TAMPA (NEM A PARTE TRASEIRA).

NO INTERIOR DO APARELHO, NÃO EXISTEM PEÇAS QUE POSSAM SER REPARADAS PELO USUÁRIO. CONSULTE A EQUIPE DE ASSISTÊNCIA TÉCNICA QUALIFICADA PARA ESSE TIPO DE SERVIÇO.

3	CUIDADO RISCO DE CHOCQUE ELETRICO NÃO ABRA
O sinal de raiço com uma extremidade na forma de seta Dentro de um triángulo serve para alerta-lo da existência de tensão perigosa dentro do produits.	CUIDADO: PARA REDUZIR O RISCO DE CHOCQUE ELETRICO, NÃO RETIRE A TAMPA (NEM A PARTE TRASEIRA). NÃO EXISTEM PEÇAS INTERNAS QUE POSSAM SER REPARADAS PELO USUÁRIO. CONSULTE A ASSISTÊNCIA TÉCNICA QUALIFICADA PARA OBTER MANUTENÇÃO.	O punto de exclamação dentro de um triángulo é um sinal de食欲 que serve para alerta-lo da existência de instruções importantes que accompaniesham o produits

AVISO

• Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva nem à umidade.

CLASS 1

KLASSE 1

LUOKAN 1

KCLASS 1

PRODUTO

PRODUTO A LASER

PRODUTO A LASER

PRODUTO A LASER

APARELHO A LASER

LASER CLASSE 1

PRODUTO A LASER DA CLASSE 1

O uso de controles, ajustes ou a execução de procedimentos diferentes dos especificados neste manual pode resultar em exposição a radiações perigosas.

• Em conformidade com 21CFR 1040.10, exceto para desvios resultantes do Aviso de Laser No. 50, datado de 24 de junho de 2007.

CUIDADO

• O aparelho não deve ser exposto a goteiras ou respingos e não deve servir de base para recipientes com líquido, como vasos.
• O plugue da fonte de alimentação é usado como um dispositivo de desconexão e deve estar prontamente acessível a qualquer momento.

PERIGO

RADIAÇÃO A LASER VISÍVEL E INVISÍVEL QUANDO ABERTO. EVITE EXPOSIÇÃO DIRETA AO RAIO. (FDA 21 CFR)

CUIDADO

• RADIAÇÃO A LASER VISÍVEL E INVISÍVEL DA CLASSE 3B QUANDO ABERTO. EVITE EXPOSIÇÃO AO RAIO (IEC 60825-1)
• ESTE PRODUTO EMITE LASER. O USO DE CONTROLES, AJUSTES OU A EXECUÇÃO DE PROCEDIMENTOS DIFERENTES DOS ESPECIFICADOS NESTE MANUAL PODE RESULTAR EM EXPOSIÇÃO A RADIAÇÕES PERIGOSAS. NÃO ABRA A TAMPA NEM TENTE FAZER REPAROS. CONSULTE A ASSISTÊNCIA TÉCNICA QUALIFICADA PARA OBTER MANUTENÇÃO.

Precauções

• Certifique-se de que a fonte de alimentação CA em sua casa está em conformidade com o adesivo de identificação localizado atrás do seu produto.
• Instale o produto horizontalmente, em uma base apropriada (mobília), com espaço suficiente ao redor para ventilação (7,5 a 10 cm / 20 a 25 pol).
• Não coloque o produto em amplificadores ou em outros equipamentos que possam esquentar. Certifique-se de que os slots de ventilação não estão cobertos.
• Não empilhe nada em cima do produto.
• Antes de mover o produto, certifique-se de que o orifício de inserção de disco está vazio.
• Para desconectar totalmente o produto da fonte de alimentação, remova seu plugue da tomada da parede. - Se o produto não for usado por um longo período de tempo, desconecte o plugue da tomada da parede.
• Durante tempestades com trovões, desconecte o plugue principal CA da tomada da parede. Os picos de energia decorrentes de relâmpagos poderiam danificar o produto.
• Não exponha o produto à luz direta do sol ou a outras fontes de calor. Isso poderia levar ao superaquecimento e a problemas de funcionamento do produto.
• Proteja o produto contra umidade e excesso de calor ou equipamento que crie campos elétricos ou magnéticos fortes (ou seja, alto-falantes).
• Desconecte o cabo de alimentação da fonte CA, se o produto apresentar problemas de funcionamento.
• Seu produto não foi desenvolvido para uso industrial. Este produto é apenas para uso pessoal.
• Pode ocorrer condensação se o seu produto ou o disco for armazenado em baixas temperaturas. Se estiver transportando o produto durante o inverno, aguarde aproximadamente 2 horas até que o produto atinja a temperatura ambiente antes de usar.
• As baterias usadas com este produto contêm produtos químicos prejudiciais ao meio ambiente. Não descarte as baterias no lixo doméstico comum.

Assistindo à TV usando a função 3D

INFORMAÇÕES IMPORTANTES DE SAÚDE E SEGURANÇA PARA IMAGENS 3D. Leia e compreenda as seguintes informações de segurança antes de usar a função 3D da TV.

AVISO

• Alguns telespectadores podem sentir desconforto ao assistir conteúdo 3D na TV, como vertigem, náusea e dor de cabeça. Se você tiver algum desses sintomas, pare de assistir o conteúdo 3D na TV, remova os óculos 3D Active e descanse.
• Assistir imagens 3D por um período prolongado pode causar cansaço ocular. Se você sentir cansaço ocular, pare de assistir o conteúdo 3D na TV, remova os óculos 3D Active e descanse.
• Um adulto responsável deve supervisionar frequentemente as crianças que estiverem usando a função 3D. Se houver qualquer indício de visão cansada, dor de cabeça, vertigem ou náusea, faça com que a criança pare de assistir conteúdo 3D na TV e deixe-a descansar.
• Não use os óculos 3D Active para outros propósitos (como óculos convencionais, óculos de sol, óculos de proteção, etc.)
• Não use a função 3D ou os óculos 3D Active quando andar ou se movimentar. Usar a função 3D ou os óculos 3D Active quando se movimenta pode resultar em ferimentos causados por colisão com objetos, tropeços e/ou quedas.

Informações de segurança

Cuidados com o manuseio e armazenamento de discos

Pequenos riscos no disco podem reduzir a qualidade do som e da imagem ou fazer com que o disco pule.

Tenha um cuidado redobrado e evite riscar os discos ao manuseá-los.

Segurando os discos

• Não toque no local de reprodução do disco.
• Segure o disco pelas bordas de forma que as impressões digitais não entrem em contato com a superfície.
• São cole papel ou fita no disco.

Armazenamento de disco

• Não deixe o disco exposto à luz direta do sol.
• Mantenha-o em uma área ventilada.
• Guarde-o em uma caixa de proteção limpa e guarde-o verticalmente.

NOTA

• Não permita que os discos sejam contaminados com sujeira.
• Não insira discos rachados nem riscados.

Manuseando e armazenando os discos

Se existem impressões digitais ou sujeira no disco, limpe-o com um pano macio umedecido com detergente neutro diluído em água.

• Ao limpá-lo, faça isso com cuidado de dentro para fora.

NOTA

A condensação pode ser formada se o ar quente entra em contato com as partes frias no interior do produto. Se isso ocorrer, talvez o produto não funcione corretamente. Se ele não funcionar, remova o disco e deixe o produto sem uso por 1 ou 2 horas com a alimentação ligada.

Licença

• Dolby e o símbolo de dois Ds são marcas comerciais registradas da Dolby Laboratories.
• SOBRE O VÍDEO DIVX: DivX® é um formato de vídeo digital criado pela DivX, Inc. Este é um dispositivo DivX Certified® oficial. Visite o site www.divx.com para obter informações e ferramentas de software para arquivos em vídeo DivX.

SOBRE O VÍDEO DIVX SOB DEMANDA: Este dispositivo DivX Certified® deve ser registrado para reproduzir o conteúdo de Vídeo DivX sob demanda (VOD). Para gerar o código de registro, localize a seção DivX VOD no menu de configuração do dispositivo. Vá para vod.divx.com com este código para concluir o processo de registro e obter mais informações sobre o DivX VOD. Vá para vod.divx.com para obter mais informações sobre como concluir o registro.

DivX Certified® para reproduzir o vídeo DivX® até HD 1080p, incluindo o conteúdo premium.

DivX®, DivX Certified® e logotipos associados são marcas comerciais da DivX, Inc. e são usados sob licença.

HDMI

• Oracle e Java são marcas comerciais registradas da Oracle e/ou de suas afiliadas. Outros nomes podem ser marcas comerciais de seus respectivos proprietários.
• Blu-ray Disc™, Blu-ray™ e os logotipos são marcas comerciais da Blu-ray Disc Association.
• iPod é uma marca comercial da Apple Inc., registrada nos EUA e em outros países. iPhone é uma marca comercial da Apple Inc.
• < Aviso de licença do Open Source > Caso você esteja usando o software Open Source, as respectivas licenças estarão disponíveis no menu do produto.

Direitos autorais

© 2011 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Índice

INFORMAÇÕES DE SEGURANÇA

PRIMEIROS PASSOS

CONEXÕES

CONFIGURAÇÃO

2 Avisos de segurança 3 Precauções 4 Cuidados com o manuseio e armazenamento de discos 4 Licença 4 Direitos autorais

7 Principais recursos do seu novo Blu-ray Home Theater 8 Ícones que serão usados no manual 9 Tipos e características do disco 13 Acessórios 14 Descrição 14 Painel frontal 15 Painel traseiro 16 Primeiros passos

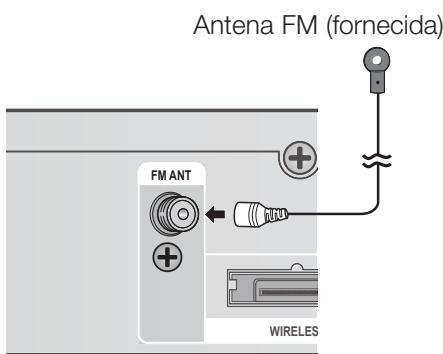

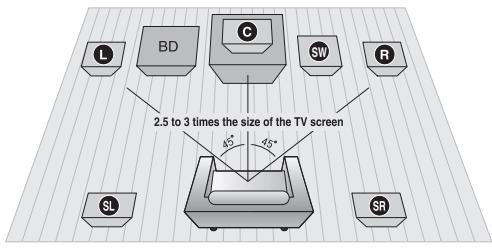

18 Conectando os alto-falantes 21 Conectando a antena FM 22 Conectando dispositivos externos/sua TV via HDMI 25 Conectando o áudio dos componentes externos 26 Conectando a rede

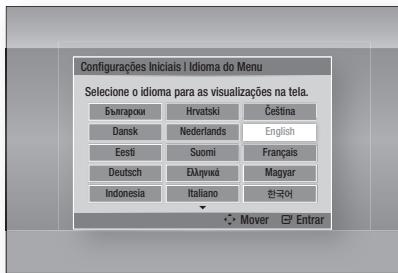

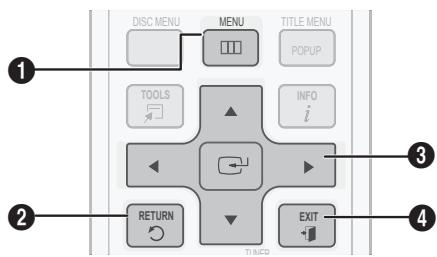

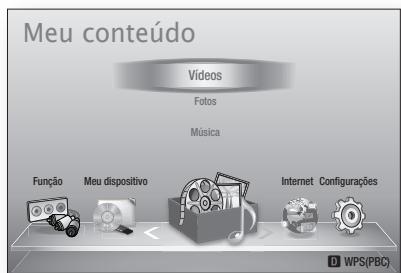

28 Definição Inicial 29 Acessando o menu Settings (Config.) 30 Imagem 30 Config. 3D 31 Formato da imagem 31 Tamanho da tela do Smart Hub 31 BD Wise (apenas produtos Samsung) 31 Resolução 33 Formato de Cor HDMI 33 Área vis. vídeo (24F) 33 Cor Profunda HDMI 33 Modo Still 33 Modo Progressivo 34 Áudio 34 Defin. Altifalante 35 Calibragem Musical Automática 35 Pontuação Do Karaoke 35 EQ Pess. 36 Áudio HDMI 36 Canal de retorno de áudio 36 Saída digital 37 Controlo do Intervalo Dinâmico 38 Sincronização de Áudio 38 Rede 38 Definição de rede 41 Estado da Rede 41 Ligação à internet do BD-LIVE 42 Sistema 42 Definição Inicial 42 Anynet+ (HDMI-CEC) 42 Gestão do armazenamento permanente 42 Fuso horário 42 Vídeo DivX® sob Demanda 42 Redefinir 43 Idioma

Índice

SETUP

43 Segurança 43 Classif. Parental BD 43 Classif. Parental DVD 43 Alterar palavra-passe 43 Geral 43 Visor frontal 43 Controle remoto da rede 44 Suporte 44 Actualização do Software 45 Contactar Samsung

FUNÇÕES BÁSICAS

46 Reproduzindo um disco 46 Usando os menus disco / Título / Pop-up 47 Usando as funções pesquisar eular 48 Reprodução em câmera lenta / reprodução passo a passo 48 Reprodução com repetição 49 Usando o botão TOOLS 51 Ouvindo música 53 Modo de som 54 Reproduzindo uma imagem 55 Reproduzindo um dispositivo de armazenamento USB 56 Ouvindo o Rádio 56 Conectando um iPod/iPhone usando o cabo USB 56 Conectando um iPod/iPhone usando o Dock 57 Use o iPod/iPhone com um suporte para dock sem fio (vendido separadamente) para iPod/iPhone 58 Modelos de iPod/iPhone que você pode usar com este produto 59 Como ligar o transmissor sem fio com a unidade principal 59 Conectando o microfone

SERVIÇOS DE REDE

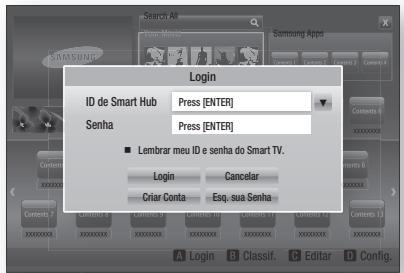

60 Usando o Smart Hub 67 Samsung Apps 69 BD-LIVE™ 69 Usando a função AllShare

OUTRAS INFORMAÇÕES

70 Solução de problemas 73 Especificações

• As figuras e ilustrações neste Manual do Usuário são fornecidas apenas para referência e podem ser diferentes da aparência real do produto.

Primeiros passos

Principais recursos do seu novo Blu-ray Home Theater

Recursos do produto

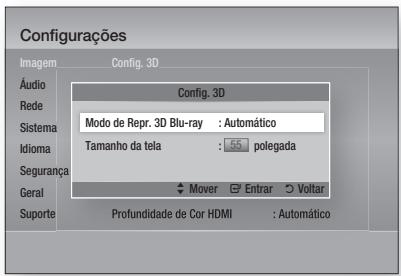

3D

Para implementar o efeito 3D, conecte um dispositivo 3D (receptor AV compatível com 3D, TV compatível com 3D) ao produto usando um cabo HDMI e reproduza o conteúdo 3D usando óculos 3D Vision.

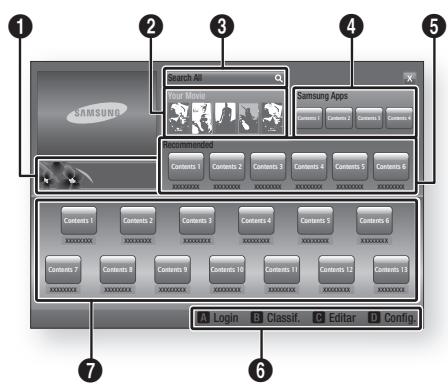

Smart Hub

Você pode baixar vários aplicativos disponíveis mediante o pagamento de uma taxa ou gratuitamente por uma conexão de rede. Esses aplicativos fornecem uma variedade de serviços e conteúdo da Internet incluindo notícias, previsão do tempo, mercado de ações, jogos, filmes e música.

AllShare

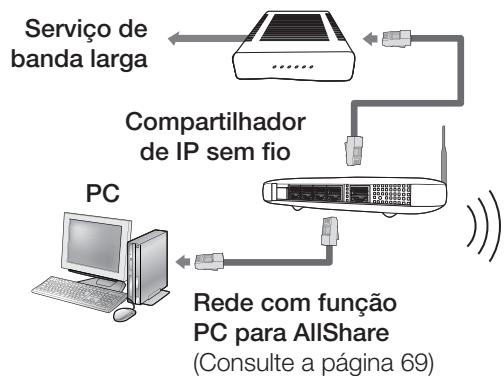

Você pode reproduzir vídeos, MPEGs e fotos salvos em seus dispositivos (como PC, celulares ou NAS) através do home theater por uma conexão de rede.

Função Audio Sync (Sincronização de áudio)

Se você conectou o produto a uma TV digital, às vezes, o vídeo pode ficar defasado em relação ao áudio. Para compensar isso, você pode ajustar o tempo de atraso do áudio para sincronização com o vídeo.

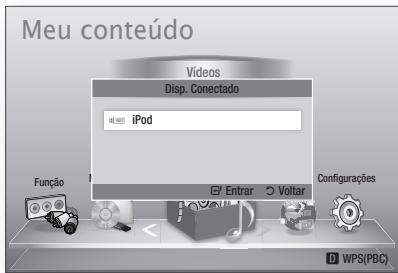

Função Sync (Sinc) do iPod

Se o sinal de vídeo de um leitor de iPod que você conectou ao produto estiver defasado em relação ao sinal de áudio durante a reprodução, é possível ajustar o tempo de atraso do áudio para que o vídeo e o áudio se equiparem.

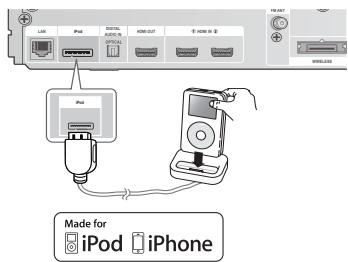

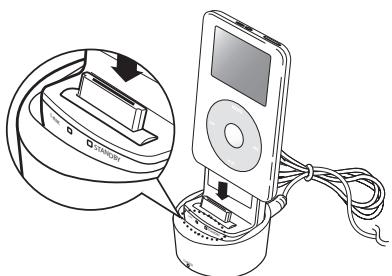

Suporte ao iPod & iPhone

Se você conectou um leitor de iPod ao home theater usando o cabo USB específico para iPod/iPhone, é possível reproduzir arquivos de música no iPod/iPhone através dos alto-falantes conectados. Você também pode reproduzir os arquivos de vídeo usando o dock específico para iPod e ouvir a música do iPod usando o transmissor sem fio (vendido separadamente).

BD Wise

O BD Wise ajusta automaticamente os produtos Samsung compatíveis com BD Wise para as melhores configurações.

Esse recurso fica ativado apenas se os produtos Samsung compatíveis com BD Wise estiverem conectados entre si usando um cabo HDMI.

Som 3D

Você pode apreciar um som surround mais natural e vivo com tons enriquecidos.

ARC (Canal de retorno de áudio)

Você pode apreciar o som da TV nos alto-falantes do Home Theater usando apenas um cabo HDMI.

Primeiros passos

Ícones que serão usados no manual

Certifique-se de ler os seguintes termos antes de ler o restante do manual do usuário.

Termo	Logotipo	ícone	Definição
BD-ROM	Bhu riyu dsc	BD-ROM	Indica uma função disponible em um BD-ROM.
BD-RE/-R		BD-RE/-R	Indica uma função disponible em um disco BD-RE/-R gravado no formato BD-RE.
DVD-VIDEO	DVD VIDEO	DVD-VIDEO	Indica uma função disponible em um DVD-VIDEO.
DVD-RW(V)	DVD RW	DVD-RW/R	Indica uma função disponible nos discos DVD+RW ou DVD-RW(V)/DVDR/+R gravados que foram gravados e finalizados.
DVD-R	DVD R
DVD+RW	RW DVD+RW	DVD+RW/R
DVD+R	RW DVD+R
CD de.audio	CD/MP3/USG DEGITAL ALOGIC	Audio CD	Indica uma função disponible em um CD-RW/-R de录音 (fornato CD-DA).
MP3 WMA	-	MP3/WMA	Indica uma função disponible em um disco CD-RW/-R, DVD-RW/-R ou umaertia de armazenamento USB com conteudo de MP3 ou WMA.
JPEG	-	JPG	Indica uma função disponible em um disco CD-RW/-R, DVD-RW/-R ou umaertia de armazenamento USB com conteudo JPEG.
DivX MKV MP4	DIVX HD DivX	DivX DH/AMKVM/MP4	Indica uma função disponible em um disco CD-RW/-R, DVD-RW/-R ou umaertia de armazenamento USB com conteudo DivX.
Dispositivo de armazenamento USB	-	USB	Indica uma função disponible em um dispositivo de armazenamento USB.
CUIDADO	-	!	Indica uma situação em que uma função não é operada ou as configurações podem ser canceladas.
NOTA	-		Indica dicas ou instruções na páginha que ajudam a operar cada função.
Tecla de atalho	-		Indica que esta função forneceAceço fácil e direto pressionando o botão no controle remoto.

• Este produto é compatível com o Sistema de cores NTSC apenas.
• Discos PAL não serão reproduzidos.

Tipos e características do disco

Compatibilidades do disco Blu-ray

O Blu-ray tem um formato novo e em desenvolvimento. Assim sendo, problemas de compatibilidade de disco são possíveis. Nem todos os discos são compatíveis e nem todos serão reproduzidos. Para obter informações adicionais, consulte a seção 'Tipos e características do disco' deste manual.

NOTA

• A reprodução pode não funcionar para alguns tipos de discos ou quando operações específicas, como alteração de ângulo e ajuste da proporção de aspecto, estiverem sendo executadas. As informações sobre os discos estão detalhadas na caixa. Consulte-as, se necessário.
• Não permita que o disco fique sujo ou seja riscado. Impressões digitais, sujeira, poeira, riscos ou resíduos da fumaça do cigarro na superfície de gravação podem impossibilitar o uso do disco para reprodução.
• Quando um título BD-Java é reproduzido, o carregamento pode demorar mais, em comparação a um título normal, ou algumas funções podem ser executadas lentamente.

Discos que não podem ser reproduzidos

• disco HD DVD DVD-RAM
• Disco DVD-R de 3.9 GB para criação. DVD-RW (modo VR)
• Super Audio CD (exceto o leitor de CD)
• Disco DVD-ROM/PD/MV, etc CVD/CD-ROM/ CDV/CD-G/CD-I/LD
• CDGs reproduzem apenas áudio, não gráficos.

NOTA

• Pode não ser possível reproduzir neste produto alguns discos comerciais e DVDs adquiridos fora da sua região.
• Se um disco DVD-R/-RW não tiver sido gravado corretamente no formato DVD-Video, ele não será reproduzido neste produto.

Logotipos de discos que podem ser reproduzidos

Blu-ray 3D TM
Disco Blu-ray	Disco 3D Blu-ray
DOLBY. DIGITAL PLUS	DOLBY. TRUEID
Dolby Digital Plus	Dolby TrueHD
dts-hd High Resolution Audio	Java- POWERED
Áudio de alta resolução DTS-HD	Java
dts-hd Master Audio | Essential	BD-LIVE™
DTS-HD Master Audio | Essential	BD-LIVE

Primeiros passos

Código da região

Tanto o produto como os discos são codificados por região. Esses códigos regionais devem coincidir para a reprodução do disco. Se os códigos não coincidirem, o disco não será reproduzido.

Tipo de disco	Códico da região	Área
Blu-ray	A	América do Norte, América Central, América do Sul, Coreía, Japão, Taiwan, Hong Kong e Sudeste da Ásia.
	B	Europa, Groenlândia, territorios franceses, Oriente Médio, Afrika, Austrália e Nova Zelândia.
	C	Índia, China, Russia, Ásia Central e do Sul.
DVD-VIDEO	1	EUA, territorios dos EUA e Canadá
	2	Europa, Japão, Oriente Médio, Egito, Afrika do Sul, Groenlândia
	3	Taiwan, Coreía, Filipinas, Indonésia, Hong Kong
	4	México, América do Sul, América Central, Australia, Nova Zelândia, Ilhas do Pacíf co, Caribe
	5	Rússia, Leste Europeu, Úlvia, maior parte da Afrika, Coreía do Norte, Mongólia
	6	China

Tipos de disco

BD-ROM

Só podem ser reproduzidos discos Blu-ray.

Este produto pode reproduzir discos BD-ROM comerciais pré-gravados.

BD-RE/-R

Os discos Blu-ray RE/-R podem ser gravados e reproduzidos. Este produto pode reproduzir um disco BD-RE/-R gravado por outros gravadores de disco Blu-ray compatíveis.

DVD-VIDEO

• Este produto pode reproduzir discos DVD comerciais pré-gravados (discos DVD-VIDEO) com filmes.
• A mudança da primeira para a segunda camada de um disco DVD-Video de camada dupla pode ocasionar distorção temporária na imagem e no som. Isso não deve ser considerado um problema de funcionamento do produto.

DVD-RW/-R/+R

Este produto pode reproduzir discos DVD-RW/-R/+R gravados e finalizados com um gravador de vídeo DVD.

A capacidade de reprodução pode depender das condições de gravação.

DVD+RW

• Este produto pode reproduzir um disco DVD+RW gravado com um gravador de vídeo para DVD. A capacidade de reprodução pode depender das condições de gravação.

CD de áudio (CD-DA)

• Este produto pode reproduzir discos CD-RW/-R de áudio em formato CD-DA.
• O produto pode não ser capaz de reproduzir alguns discos CD-RW/-R, devido às condições de gravação.

CD-RW/-R

• Use discos CD-RW/-R de 700 MB (80 minutos). Não use discos de 800 MB (90 minutos) ou maiores, porque esses discos podem não ser reproduzidos.
• Se o disco CD-R/-RW não foi gravado como uma sessão fechada, pode haver atrasos na reprodução do início do disco ou todos os arquivos gravados podem não ser reproduzidos.
• Alguns discos CD-R/-RW podem não ser reproduzidos com este produto, dependendo do dispositivo que foi usado para gravá-los. Para o conteúdo gravado em mídias CD-R/-RW a partir de CDs de seu uso pessoal, a capacidade de reprodução pode variar dependendo do conteúdo e dos discos.

Formato do disco

Usando discos JPEG

• O home theater pode reproduzir discos DVD-R/-RW, DVD-RW/-R gravados no formato UDF ou JOLIET.
• Apenas arquivos JPEG com extensões ".jpg", ".JPG", ".jpeg" ou ".JPEG" podem ser exibidos.
• JPEG progressivo é suportado.

DVD-RW/-R (V)

• Este formato é usado para gravar os dados nos discos DVD-RW ou DVD-R. Este produto só pode reproduzir discos DVD-RW ou DVD-R, se tiverem sido finalizados.
• Se um disco foi gravado no modo Vídeo por um gravador sem ser finalizado, ele não poderá ser reproduzido por este produto.

Suporte ao arquivo de vídeo

Extensão de arquivos	Contêiner	Codec de video	Codec de录音	Resolução
*.avi	AVI	DivX 3.11/4.x/5.1/6.0	MP3	1920x1080
		H.264 BP/MP/HP	AC3	1920x1080
		MPEG4 SP/ASP	LPCM	1920x1080
		Motion JPEG	ADPCM	1920x1080
			DTS Core	1920x1080
*.mkv	MKV	DivX 3.11/4.x/5.1/6.0	MP3	1920x1080
		H.264 BP/MP/HP	AC3	1920x1080
		MPEG4 SP/ASP	LPCM	1920x1080
		Motion JPEG	ADPCM	1920×1080
			DTS Core	1920x1080
*.asf	ASF	DivX 3.11/4.x/5.1/6.0	MP3	1920x1080
		H.264 BP/MP/HP	AC3	1920x1080
		MPEG4 SP/ASP	LPCM	1920x1080
		Motion JPEG	ADPCM	1920 x1080
			WMA	1920x1080
*.wmv	ASF	Window Media Video v9	WMA	1920x1080
*.mp4	MP4	H.264 BP/MP/HP	MP3	1920x1080
		MPEG4 SP/ASP	ADPCM	1920x1080
			AAC
*.3gp	3GPP	H.264 BP/MP/HP	ADPCM	1920x1080
		MPEG4 SP/ASP	AAC	1920x1080
			HE-AAC

Primeiros passos

Extensão de arquivos	Contêiner	Codec de video	Codec de.audio	Resolução
*.vro	VRO	MPEG2	AC3	1920x1080
	VOB	MPEG1	MPEG
			LPCM	352x288
*.mpg	PS	MPEG1	AC3	352x288
*.mpeg		MPEG2	MPEG	1920x1080
			LPCM
		H.264	AAC	1920x1080
*.ts	TS	MPEG2	AC3	1920x1080
*.tp		H.264	AAC	1920x1080
*.trp		VC1	MP3	1920x1080
			DD+
			HE-AAC

Restrições

• Alguns dos codecs listados acima não serão reproduzidos se houver um problema no conteúdo.
• As fontes de vídeo corrompidas ou as fontes com informações de contêiner incorretas são reproduzidas corretamente.
• As fontes AV que excedem a taxa de bits padrão ou a taxa de quadros talvez não sejam reproduzidas corretamente.
• Se a janela do índice estiver corrompida, a função Seek (Jump) (Procurar (Saltar)) não será suportada.
• Se você reproduzir um vídeo pela rede, talvez ele não seja reproduzido corretamente dependendo do status da rede.

• São suportados até o Nível 4.1 H.264. H.264 FMO/ASO/RS, VC1 SP/MP/AP L4, AVCHD não suportado.
• MPEG4 SP, ASP:
• Abaixo de 1280 x 720: Máximo de 60 quadros
• Acima de 1280 x 720: Máximo de 30 quadros
• GMC 2 ou maior não suportado.

• Suportado até WMA 7, 8, 9. WMA 9 PRO com mais de 2 canais (multicanal) não suportado. WMA 9 sem perdas, voz não suportada. Taxa de amostragem WMA a 22050 Hz mono não suportada.

Suporte ao arquivo de música

Extensão de ar quovo	Contêiner	Codec de áudio	Faixa de suporte
*.mp3	MP3	MP3	-
*.wma	WMA	WMA	Compatível com WMA versão 10 * Taxas de amostragem (em kHz) - 8, 11, 16, 22, 32, 44.1, 48 * Taxas de bits - Todas as taxas de bits no intervalo de 5 kbps a 384 kbps

12 Português

Especificações de host USB

Especificações de host USB

• Oferece suporte a dispositivos compatíveis com USB 1.1 ou USB 2.0.
• Oferece suporte a dispositivos conectados usando um cabo do tipo USB A.
• Oferece suporte a dispositivos compatíveis com UMS (Dispositivo de armazenamento em massa USB) V1.0.
• Oferece suporte à formatação do sistema de arquivos FAT (FAT, FAT16, FAT32).

Não-compatibilidade

• Não oferece suporte a um dispositivo que requer a instalação de um driver separado no PC (Windows).
• Não oferece suporte a conexões a um hub USB.
• Um dispositivo USB conectado usando um cabo de extensão USB talvez não seja reconhecido.

Limitações operacionais

• Se o dispositivo conectado tiver várias unidades (ou partições) instaladas, apenas uma unidade (ou partição) poderá ser conectada.
• Um dispositivo com suporte apenas para USB 1.1 pode fazer diferença na qualidade da imagem, dependendo de seu tipo.

1. Dispositivo de armazenamento USB
2. Leitor de MP3
3. Câmera digital
4. Leitor de cartão USB: Leitor de cartão USB de um slot e leitor de cartão USB de vários slots.
5. Dependendo do fabricante, o leitor de cartão USB talvez não seja suportado.
6. Se você instalar vários dispositivos de memória em um leitor de cartão de vários slots, poderá ter problemas.

CBI (Controle/Massa/Interrupção) não é suportado. - Câmeras digitais que usam o protocolo PTP ou exigem a instalação de programa adicional, quando são conectadas a um PC, não são suportadas. - Um dispositivo que usa o Sistema de arquivos NTFS não é suportado. Somente o Sistema de arquivos FAT 16/32 (Tabela de alocação de arquivos 16/32) é suportado. - Não funciona com dispositivos MTP (Protocolo de transferência de mídia) habilitados para Janus.

NOTA

O dispositivo HDD externo não é suportado.

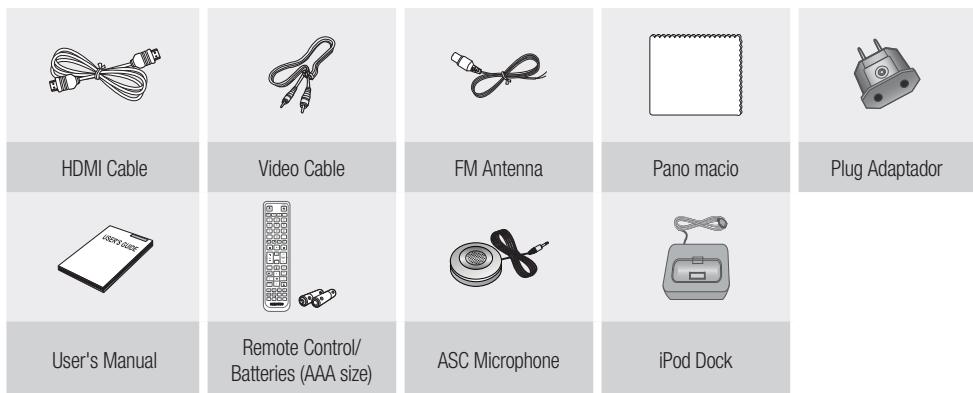

Acessórios

Verifique na caixa os acessórios fornecidos listados a seguir.

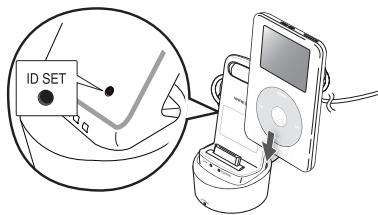

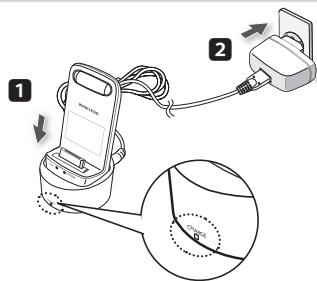

• Suporte para dock sem fio para iPod/iPhone: HT-WDC10 (vendido separadamente)

Transmissor sem fio

Suporte de carga

Cabo de alimentação CC

1	BOTÃO POWER (◇)	Liga e desligo o produto.
2	BOTÃO DE FUNCÇÃO	O modo é alternado da segunte maneira: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM
3	IMAGEM	Exibe o status de reprodução, hora, etc.
4	BOTÃO DE PARAR	Pára a reprodução do disco.
5	BOTÃO DE REPRODUCTION/PAUSA	Reproduc um disco ou está uma pausa na reprodução.
6	BOTÃO ENTER	Seleciona os itens de menu ou inicia um disco Blu-ray. (Não,iniciará um disco DVD.)
7	BOTÃO EJECT	Ejeta um disco.
8	SLOT DE DISCOS	Insira o discoalready.
9	SENSOR DO CONTROLRE REMOTO	Detecta os sinais do controle remoto.
10	CONECTORES DE MIC	Conecta-se ao microfone.

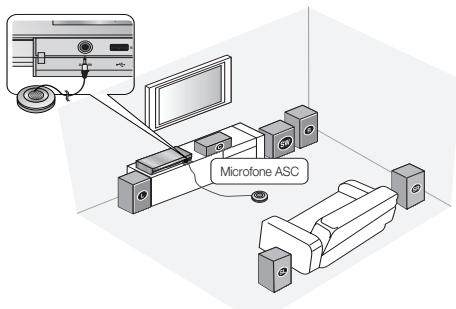

11	CONECTOR DE ENTRADA ASC	Usado para connectar o Microfone ASC para configurar MRC (Calibração da Sala Musical).
12	CONTROLE DE VOLUME	Ajuste de volume.
13	PORTA USB	Você pode connectar um stick de memória flash USB quando o produto estiver connectado ao BD-LIVE. NãoHM possible usar o Host USB para atualizações de software e reprodução de MP3/JPEG/DivX/MKV/MP4. NãoHM é posível usar o R. IPOD quando o iPod estiver connectado.

NOTA

É preciso usar um stick de memória flash USB para executar uma atualização de software usando o conector Host USB. - Quando o produto exibir o menu do disco Blu-ray, você não poderá iniciar o filme pressionando o botão PLAY (REPRODUZIR) no produto ou no controle remoto. Para reproduzir o filme, é preciso selecionar Play Movie (Reproduzir filme) ou Start (Iniciar) no menu do disco e, em seguida, pressionar o botão ENTRAR.

14 Português

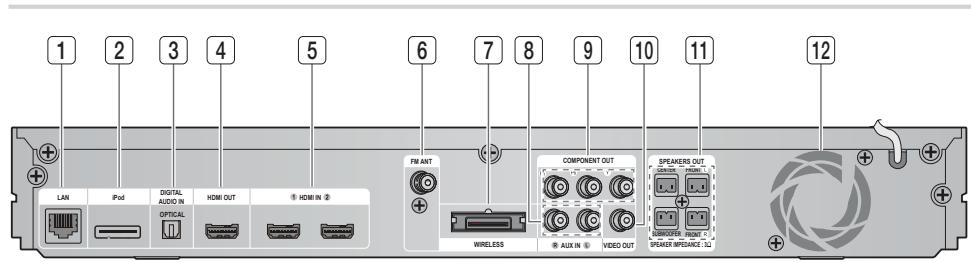

Painel traseiro

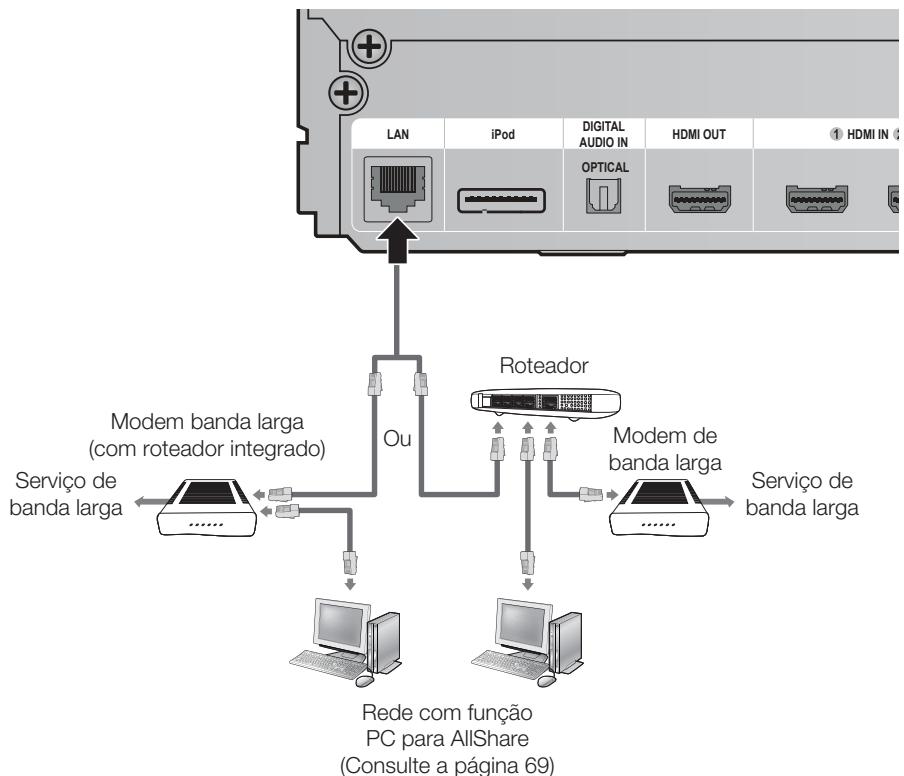

1	TERMINAL DE LAN	Pode ser uso para serviços baseados em rede (consulte as páginas de 60 a 69), BD-LIVE e a atulização do software sob a conexção da rede.
2	CONECTOR DE iPod	Acople o conector dock do iPod��.
3	CONECTOR DIGITAL EXTERNO DE ENTRADA DE ÁUDIO (ÓPTICO)	Conecte ao conector de saía digital ético de um dispositivo externo usingo um cabo digital ético.
4	CONECTORES DE SAÍDA HDMI	Use um cabo HDMI, conecte esse terminal de saía HDMI ao terminal de entrada HDMI na TV para uma melhor qualida de imagem.
5	CONECTORES DE ENTRADA HDMI	Recebe sinais de audio e video digitais simultaneamente usingo um cabo HDMI.
6	CONNECTOR DE ANTENA FM	Conecte a antenna FM.
7	CONEXão DE CARTÃO TX (SEM FIO)	O cartão TX permite a comunicação entre o produto e o modo receptor sem fio optional.
8	CONECTORES DE ENTRADA AUXILIAR	Conecte a saía analógica 2CH de um dispositivo externo (tal como um VCR)
9	CONECTORES DE SAÍDA DE VÍDEO COMPONENT	Conecte uma TV com entradas de video Component restes connectores.
10	CONNECTOR DE SAÍDA DE VÍDEO	Conecte o conector de entrada de video da sua TV (VIDEO IN) ao conector VIDEO OUT esta unidade.
11	CONECTORES DE SAÍDA DE ALTO-FALANTE	Conecte os alto-falantes frontais, frontais superior, centrais e subwoofer.
12	VENTOINHA DE RESFRIAMENTO	A ventoinha de restrainmento fomece ar fresco ao produto para fazer o supraquecimento e sempre gira quando está ligada.

！CUIDADO

• Deixe no mínimo 4 pol. de espaço livre em todos os lados do home theater para garantir uma ventilação adequada.
• Não obstrua a ventoinha de resfriamento ou orifícios de ventilação.

Primeiros passos

Controle remoto

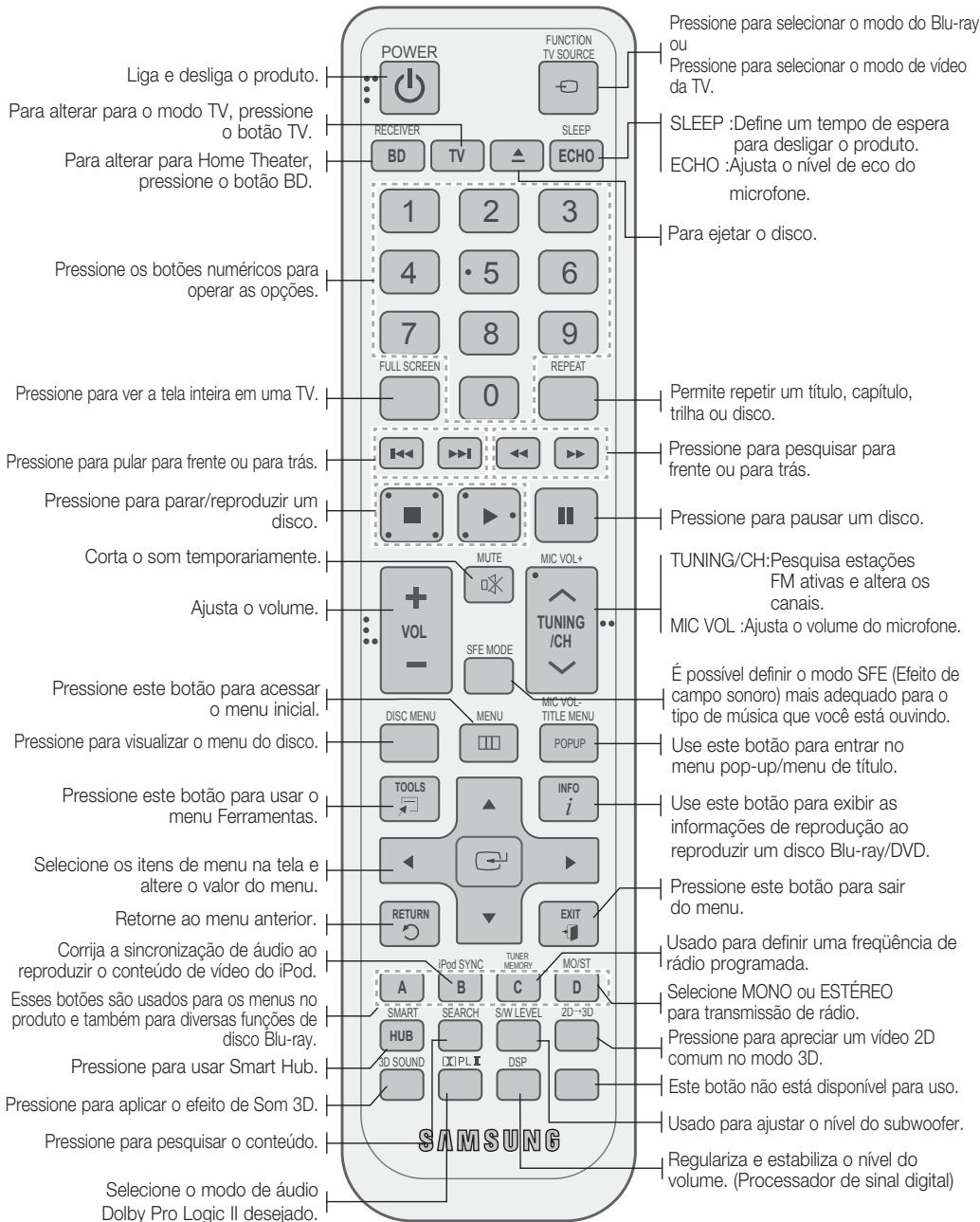

Tour pelo controle remoto

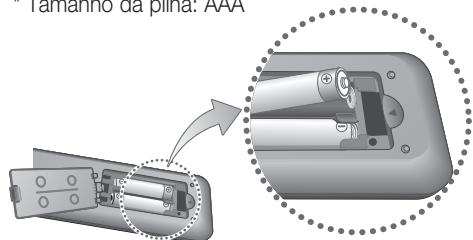

• Tamanho da pilha: AAA

NOTA

• Certifique-se de combinar as extremidades "+" e "-" das pilhas com o diagrama dentro do compartimento. Pressupondo um uso normal da TV, as pilhas duram por aproximadamente um ano.
• O controle remoto pode ser usado até aproximadamente 7 metros em uma linha reta.

Configurando o controle remoto

É possível controlar determinadas funções da TV com este controle remoto.

Ao operar uma TV com o controle remoto

1. Pressione o botão TV para configurar o controle remoto para o modo TV.
2. Ligue a TV.
3. Enquanto mantém pressionado o botão POWER, insira o código correspondente à marca da TV.
4. Se houver mais de um código listado para a sua TV na janela, insira um por vez para determinar o código que funciona.
5. Exemplo: Para uma TV Samsung, enquanto mantém pressionado o botão POWER, use os botões numéricos para inserir 00. Se isso não funcionar, tente 15, depois 16, etc.
6. Se a TV desligar, a configuração foi concluída.
7. Você pode usar os botões numéricos (0 a 9), TV POWER, VOLUME, CHANNEL.

NOTA

• O controle remoto pode não funcionar em algumas marcas de TVs. Além disso, algumas operações talvez não sejam possíveis, dependendo da sua marca de TV.
• O controle remoto funcionará com TVs Samsung, por padrão.

Esta seção abrange vários métodos de conexão do produto a outros componentes externos.

Antes de mover ou instalar o produto, certifique-se de desligar a energia e desconectar o cabo de alimentação.

Conectando os alto-falantes

Posição do produto

Coloque-o sobre um pedestal ou prateleira ou sob a mesa de TV.

Selecionando a posição de audição

A posição de audição deve ser de aproximadamente 2,5 a 3 vezes a distância do tamanho da tela em relação à TV.

Exemplo: Para TVs de 32" de 2 a 2,4 m (6,56 a 7,87 pés) Para TVs de 55" de 3,5 a 4 m (11,5 a 13,1 pés)

Alto-falantes frontais L R	Cologne às alto-falantes na fronte da posção de audiência, virados para dentro (cerca de 45°) em direção a você. Posicao os alto-falantes de modo que tweeters fiquem na mesma alta das orelhas do ouvinte. Alinhe a face frontal dos alto-falantes frontais com a face frontal do alto-falante central ou posicione-os ligeiramente na fronte dos alto-falantes centrais.
Alto-falante central C	É melhor instálá-lo na mesma alta do alto-falantes frontais. Vocé也是非常 pode instálá-lo diretamente acima ou abaixo da TV.
Alto-falantes Surround SL SR	Cologne às alto-falantes na lateral da sua posção de audiência. Se não houver esgoto sufunciente, posicao às alto-falantes para que fiquem um de fronte para o除外. Posicao-os aproximadamente 60 a 90 cm (2 a 3 pés) acima da orelha do ouvinte, virados um pouco para baixo. * Diferente dos alto-falantes frontais e centrais, os alto-falantes surround são usados para gerenciar os efeitos sonoros e o som não está deles o tempo todo.
Subwoofer SW	A posção do subwoofer não é muito importante. Cologne-o onde desejar.

CUIDADO

• Não deixe crianças brincando com alto-falantes ou perto deles. Elas podem se ferir, caso um alto-falante caia. Ao conectar os fios do alto-falante aos alto-falantes, certifique-se de que a polaridade (+/-) esteja correta.
• Mantenha o alto-falante subwoofer longe do alcance das crianças para impedir que elas insiram suas mãos ou substâncias estranhas no duto (orifício) do alto-falante subwoofer.
• Não pendure o subwoofer na parede através do duto (orifício).

NOTA

• Se você colocar um alto-falante perto de seu aparelho de TV, a cor da tela pode ser distorcida devido ao campo magnético gerado pelo alto-falante. Se isso acontecer, coloque o alto-falante longe do aparelho de TV.

Componentes do alto-falante

(L) (R) FRONTAL

PEDESTAL

SUBWOOFER

PARAFUSO (4x20): 16EA

PARAFUSO (5x15): 8EA

SURROUND

CENTRAL

SWA-5000 Módulo receptor sem fio

Cartão TX Cabo do alto-falante (2EA)

BASE DO PEDESTAL

CABO DO ALTO-FALANTE

Instalando os alto-falantes no pedestal da cômoda alta

1. Vire a base do pedestal com a parte de baixo para cima e conecte-o ao pedestal.
2. Insira parafusos (4x20, para conectar a base do pedestal e o pedestal), no sentido horário, nos quatro orifícios marcados, usando uma chave de fenda, como mostra a figura.

！CUIDADO

Ao usar uma chave de fenda de torque, não aplique força excessiva. Do contrário, girará solta ou poderá ser danificada. (chave de fenda de torque - menos de 15 kg.f.cm)

1. Insira o parafuso grande (5x15, para conectar o pedestal e sua respectiva base), no sentido horário, no orifício da parte traseira do pedestal, usando uma chave de fenda.
2. Conecte o alto-falante superior no pedestal montado.
3. Insira o parafuso grande (5*15, para conectar o alto-falante e o pedestal), no sentido horário, no orifício na parte traseira do alto-falante, usando uma chave de fenda. 6. Esta é a aparência depois que o alto-falante é instalado. Siga esta etapa para instalar o outro alto-falante.

Conexões

Conectando os alto-falantes

1. Pressione a guia do terminal atrás do alto-falante.
2. Insira o fio preto no terminal preto (-) e o fio vermelho no terminal vermelho (+), em seguida, solte a guia.
3. Conecte os plugues do fio do alto-falante atrás do produto, combinando as cores dos plugues do alto-falante com os conectores do alto-falante.

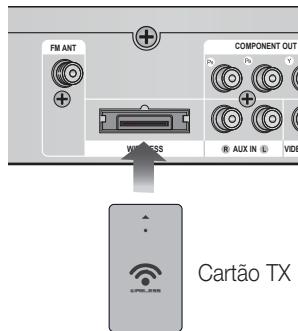

4. Com o produto desligado, insira o cartão TX na conexão do cartão TX (WIRELESS) atrás do produto.
5. Segure o cartão TX para que o rótulo "WIRELESS" esteja voltado para cima e insira o cartão na porta.
6. O cartão TX permite a comunicação entre o produto e o módulo receptor sem fio.
7. Conecte os alto-falantes surround esquerdo e direito no módulo receptor sem fio.
8. Conecte o cabo de alimentação do módulo receptor sem fio à tomada da parede.
9. Ligue o produto. O produto e o módulo receptor sem fio se comunicarão entre si e você ouvirá o som dos alto-falantes surround.

CUIDADO

• Não insira nenhum cartão, exceto o cartão TX dedicado ao produto. Se você inserir um cartão TX diferente, poderá danificar o produto e talvez não consiga remover o cartão com dificuldade.
• Não insira o cartão TX com a parte de cima para baixo ou na direção inversa.
• Insira o cartão TX quando o produto estiver desligado. Inserir o cartão quando ele estiver ligado pode provocar um problema. A antena de recepção sem fio está embutida no módulo receptor sem fio. Mantenha-a longe da água e da umidade. Para melhor desempenho de audição, certifique-se de que a área ao redor do local do módulo receptor sem fio esteja livre de quaisquer obstruções.
• Se não for ouvido nenhum som dos alto-falantes surround sem fio, alterne o modo para Dolby Pro Logic II. No modo de 2 canais, nenhum som será ouvido dos alto-falantes surround sem fio.

NOTA

• Coloque o módulo receptor sem fio na parte traseira da posição de audição. Se o módulo receptor sem fio ficar muito perto do produto, pode ser ouvida alguma interrupção sonora devido à interferência.
• Se você usa um dispositivo como um forno micro-ondas, o cartão de LAN sem fio ou qualquer outro dispositivo que use frequências de 2.4/5.8GHz próximos ao produto, pode ser ouvida alguma interrupção sonora na rede devido à interferência. A distância de transmissão máxima do produto até o módulo receptor sem fio é de aproximadamente 10 m (33 pés), mas pode variar dependendo do ambiente operacional. Se uma parede de aço-concreto ou parede metálica estiver entre o produto e o módulo receptor sem fio, o sistema pode simplesmente não operar, porque a onda de rádio não pode penetrar no metal.
• Se o produto não estabelece conexão sem fio, você precisará executar uma configuração de ID entre o produto e o módulo receptor sem fio. Com o produto desligado, pressione "0" -> "1" -> "3" -> "5" no controle remoto. Com o módulo receptor sem fio ligado, mantenha pressionado o botão "ID SET" atrás do módulo receptor sem fio por 5 segundos e, em seguida, ligue o produto.

Conectando a antena FM

1. Acople a antena FM fornecida ao conector de antena FM.
2. Gire lentamente o fio da antena até encontrar um local onde a recepção será boa e, em seguida, fixe-o em uma parede ou outra superfície rígida.

NOTA

Este produto não recebe transmissões AM.

Conexões

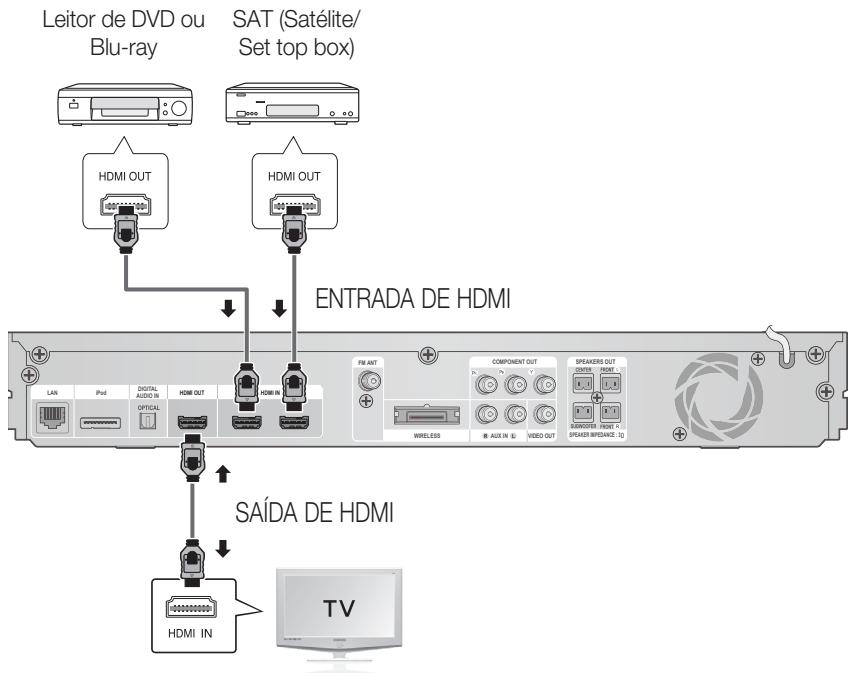

Conectando dispositivos externos/sua TV via HDMI

HDMI é uma interface digital padrão para conexão a dispositivos como uma TV, projetor, leitor de DVD, leitor Blu-ray, set top box e muito mais.

Como o HDMI é todo digital, você apreciará o som e o vídeo de qualidade digital conforme foi criado originalmente, sem distorções que possam ser causadas quando o conteúdo digital é convertido para analógico.

SAÍDA DE HDMI: Conectando a uma TV com um cabo HDMI (MELHOR QUALIDADE)

Conecte um cabo HDMI (não fornecido) a partir do conector HDMI OUT atrás do produto ao conector HDMI IN em sua TV.

NOTA

• Certas resoluções de saída HDMI talvez não funcionem, dependendo da sua TV.
• Depois de estabelecer a conexão de vídeo, configure a fonte de entrada de vídeo em sua TV para que corresponda à saída de vídeo (HDMI, Component ou Composite) no produto.

Consulte o manual do proprietário da TV para obter mais informações sobre como selecionar a fonte de entrada de vídeo da TV.

• Se você configurou o controle remoto do produto para operar a sua TV, pressione o botão TV SOURCE no controle remoto e selecione HDMI como fonte externa da TV.
• Você deve ter uma conexão HDMI para assistir vídeos com Tecnologia 3D. Um cabo HDMI longo pode causar ruído na tela. Se isso ocorrer, configure Deep Color (Cor profunda) para Off (Desligado) no menu.

ENTRADA DE HDMI: Conectando a um componente externo com um cabo HDMI

1. Conecte um cabo HDMI da tomada de ENTRADA DE HDMI atrás do produto à tomada de SAÍDA DE HDMI em seus dispositivos digitais.
2. Pressione o botão FUNCTION para selecionar a entrada H. IN1 ou H. IN2.

O modo é alternado da seguinte maneira:

BD/DVD → D.IN → AUX → R.IPOD → W.IPOD → H.IN1 → H.IN2 → FM

Função Detecção automática de HDMI

Se você conectou o seu home theater com cabo HDMI, a saída de vídeo do home theater mudará automaticamente para o modo HDMI quando for ligado. Para as resoluções de vídeo HDMI disponíveis, consulte a página 32.

- A área central é a localidade de estender o dia em feito. - Descrição da conexão HDMI

• A HDMI transmite apenas um sinal digital puro para a TV.
• Se a sua TV não suportar HDCP, o ruído aleatório aparecerá na tela.
• O que é HDCP?

HDCP (Proteção de Conteúdo digital de largura de banda alta) é um sistema que protege o conteúdo do BD/DVD transmitido via HDMI contra cópia. Fornece um link digital seguro entre uma fonte de vídeo (PC, DVD, etc) e um dispositivo de exibição (TV, projetor, etc). O conteúdo é criptografado no dispositivo de origem para impedir que sejam feitas cópias não autorizadas.

！CUIDADO

A função Anynet+ é suportada apenas quando um cabo HDMI estiver conectado à SAÍDA DE HDMI do produto.

Conexões

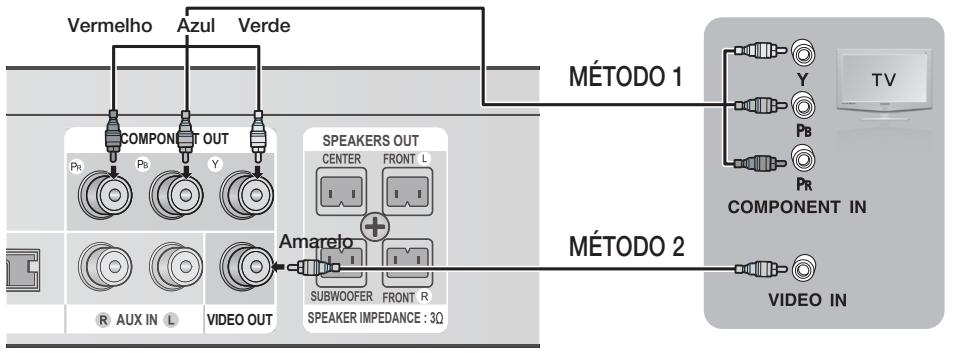

MÉTODO 1 : Component Video (MELHOR QUALIDADE)

Se a sua Televisão vier equipada com entradas Component Video, conecte um cabo de vídeo Component (não fornecido) nos conectores Component Video Output (Pr, Pb e Y) na parte traseira do produto aos conectores Component Video Input da sua TV.

NOTA

• Pode selecionar entre várias definições de resolução, tais como 1080i, 720p, 480p e 480i, dependendo do tipo de disco. (Consulte a página 32) A resolução real pode ser diferente da definição no menu de configuração, se ambos os cabos Componente e HDMI estiverem ligados. A resolução pode também ser diferente, dependendo do disco. (Consulte a página 32) Depois de estabelecer a conexão de vídeo, configure a fonte de entrada de vídeo em sua TV para que corresponda à saída de vídeo (HDMI, Component ou Composite) no produto. Consulte o manual do proprietário da TV para obter mais informações sobre como selecionar a fonte de entrada de vídeo da TV.
• Se você configurou o controle remoto do produto para operar a sua TV, pressione o botão TV SOURCE no controle remoto e selecione COMPONENT como fonte externa da TV.
• Na reprodução de um DVD, se as fichas HDMI e Componente estiverem ligadas e selecionar o modo Componente 1080p, 1080i, 720p ou 480p, o menu Programação de saída pode aparecer com uma resolução de saída de 1080p, 1080i, 720p ou 480p. A resolução real é 480i.

MÉTODO 2 : Composite Video (BOA QUALIDADE)

Conecte o cabo de vídeo fornecido do conector VIDEO OUT atrás do produto ao conector VIDEO IN de sua TV.

NOTA

A origem de VIDEO tem sempre a resolução de saída 480i, independente da resolução definida no menu de configuração. (Consulte a página 31) Depois de efectuar a ligação de vídeo, defina a origem da entrada de vídeo do televisor de modo a corresponder à saída de vídeo respectiva (HDMI, Componente ou Composta) do produto. Consulte o manual de utilizador do televisor para obter mais informações sobre como selecionar a origem da entrada de vídeo. - Se configurou o controle remoto do produto para comandar o televisor, prima o botão TV SOURCE no controle remoto e selecione VIDEO como a origem externa do televisor.

! CUIDADO

• Não conecte a unidade através de um VCR. Os sinais de vídeo alimentados através de VCRs podem ser afetados pelos sistemas de proteção dos direitos autorais e a imagem pode ficar distorcida na televisão.

24 Português

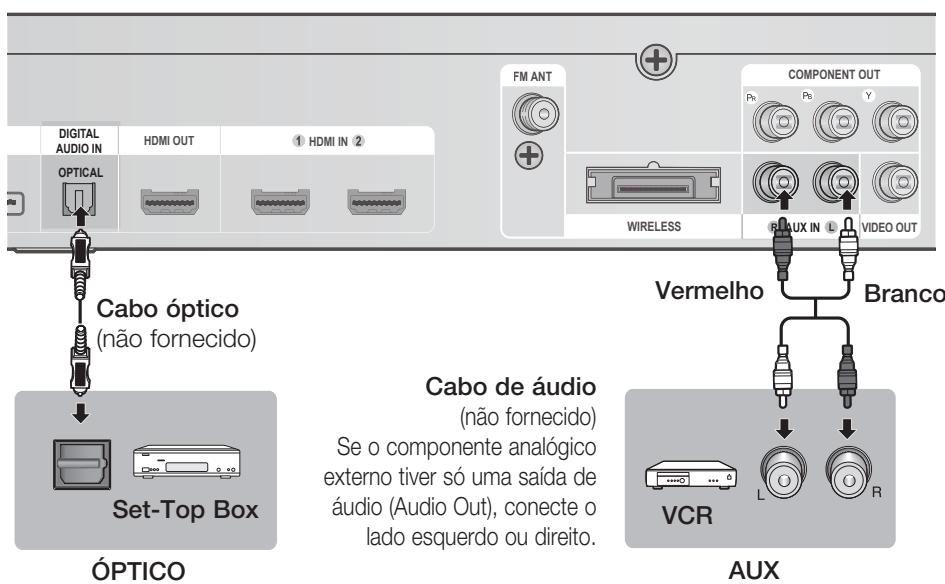

Conectando o áudio dos componentes externos

ÓPTICOS: Conectando um componente digital externo

Componentes de sinal digital tais como um decodificador/receptor de satélite (Set-Top Box).

1. Conecte a entrada digital (ÓPTICA) do produto à saída digital do componente digital externo.
2. Pressione o botão FUNCTION para selecionar a entrada D.IN.
3. O modo é alternado da seguinte maneira:

BD/DVD → D.IN → AUX → R.IPOD → W.IPOD → H.IN1 → H.IN2 → FM

NOTA

Para assistir o vídeo do decodificador/receptor de satélite, é necessário conectar sua saída de vídeo a uma TV. Este sistema oferece suporte às frequências de amostragem digitais de 32 kHz e mais altas de componentes digitais externos. Este sistema oferece suporte apenas ao áudio digital DTS e Dolby; o áudio MPEG, que é o fluxo de bits, não possui suporte.

AUX: Conectando um componente analógico externo

Componentes de sinal analógicos, tais como um VCR.

1. Conecte AUX IN (áudio) do produto à saída de áudio do componente analógico externo.
2. Certifique-se de combinar as cores dos conectores.
3. Pressione o botão FUNCTION para selecionar a entrada AUX.
4. O modo é alternado da seguinte maneira:

BD/DVD → D.IN → AUX → R.IPOD → W.IPOD → H.IN1 → H.IN2 → FM

NOTA

• Você pode encaixar o conector de saída de vídeo do seu VCR à TV e encaixar os conectores de saída de áudio do VCR a este produto.

Conexões

Conectando à rede

Você pode conectar este produto a uma rede e usar os serviços baseados em rede como Smart Hub e BDLIVE (consulte as páginas de 61 a 69), bem como receber atualizações de software através da conexão de rede. Recomendamos usar um roteador sem fio ou roteador IP para a conexão.

Para obter mais informações sobre a conexão do roteador, consulte o manual do usuário do roteador ou entre em contato com o fabricante do roteador para assistência técnica.

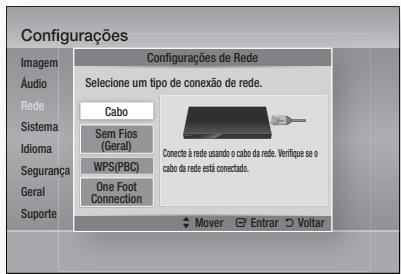

Rede a cabo

1. Usando o cabo de LAN direto (cabo UTP), conecte o terminal de LAN do produto ao terminal de LAN do modem.
2. Configure as opções da rede. (Consulte a página 38)

NOTA

• O acesso à Internet com o servidor de atualização de software da Samsung pode não ser concedido, dependendo do roteador usado ou da política de ISP. Para obter mais informações, entre em contato com o ISP (Provedor de Serviço de Internet). Para DSL, use um roteador para estabelecer uma conexão de rede. Para a função AllShare, deve haver um PC conectado na rede, conforme mostrado na figura.

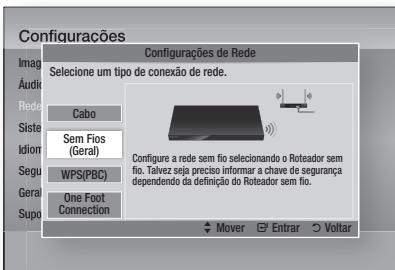

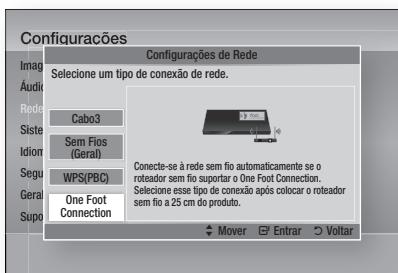

Rede sem fio

Você pode conectar-se à rede com um roteador de IP sem fio. Para definir as opções de configuração de rede, consulte a página 38.

NOTA

Para usar uma rede sem fio, seu produto deve ser conectado a um roteador de IP sem fio. Se o roteador de IP sem fio suportar DHCP, seu produto pode usar um endereço IP estático ou DHCP (dinâmico) para se conectar à rede sem fio. - Este produto suporta IEEE 802.11b, g e n. Recomendamos usar IEEE 802.11n. Ao reproduzir o vídeo sobre uma conexão IEEE 802.11b ou g, talvez ele não seja reproduzido uniformemente. - Selecione um canal para o roteador de IP sem fio que não esteja em uso. Se o canal configurado para o roteador de IP sem fio estiver sendo usado no momento por outros dispositivos próximos, isso resultará em interferência e falha de comunicação. Se você selecionar o modo de alto desempenho puro (Greenfield) 802.11n e definir o tipo de criptografia de segurança do seu roteador para WEP, TKIP ou TKIPAES (WPS2Mixed), seu home theater Samsung não suportará a conexão em conformidade com as novas especificações de certificação Wi-Fi. - Se seu roteador suportar WPS (Configuração protegida por Wi-Fi), você pode conectar-se à rede via PBC (Configuração de botão) ou PIN (Número de identificação pessoal). O WPS configurará automaticamente o SSID e a chave WPA nos dispositivos. - Você pode configurar a conexão de rede sem fio de duas maneiras: - Usando a configuração automática (a função Auto Network Search (Pesquisa de rede automática)) por meio sem fio (geral) - Usando o PBC (WPS) - Usando o One Foot Connection. A LAN sem fio, por si só, pode causar interferência, dependendo da condição de uso (desempenho de AP, distância, obstáculos, interferência com outros dispositivos de rádio, etc). - Configure o roteador de IP sem fio para o modo Infra-estrutura. O modo Ad-hoc não é suportado. - O home theater suporta somente os seguintes protocolos de segurança: 1) Modo de autenticação: WEP, WPAPSK, WPA2PSK 2) Tipo de criptografia: WEP, AES. Para usar a função AllShare, é preciso conectar seu PC à rede, como mostra a figura. A conexão pode ser por cabo ou sem fio.

Configuração

Definição Inicial

1. Ligue a sua TV antes de conectar o produto. Ao conectar e ligar o produto a uma TV pela primeira vez, aparece a janela Initial Settings (Definição Inicial).

1. Pressione os botões ▲▼◁▷ para selecionar o idioma desejado e, em seguida, pressione o botão ENTRAR.
2. Pressione o botão ENTRAR para selecionar o botão Iniciar.
3. Pressione os botões ▲▼ para selecionar a proporção de aspecto de TV desejada e, em seguida, pressione o botão ENTRAR. (Consulte a página 31) Se pressionar o botão AZUL (D) para pular a Calibração de Sala musical ou a configuração de rede, você pode acessar o menu inicial mesmo se a calibração ou a configuração de rede não foram concluídas.
4. Plugue o microfone ASC no conector ASC IN do produto. (Consulte a Página 35)
5. Pressione o botão ENTRAR para selecionar o botão Iniciar. A configuração da função Calibragem Musical Automática leva aproximadamente 3 minutos.
6. Pressione os botões ▲▼ para selecionar a Definição de rede desejada: Wired (Cabo), Wireless (General) (Sem Fios (Geral)), WPS (PBC) ou One Foot Connection, e, em seguida, pressione o botão ENTRAR. Se você não conhecer os detalhes de suas configurações de rede, pressione o botão AZUL (D) no controle remoto, em vez de pular a Definição de rede. Já concluídas as configurações iniciais, vá para o menu inicial. Se você selecionar uma Definição de rede, vá para as páginas de 38 a 41 para

obter mais informações sobre as configurações de rede. Quando tiver terminado, vá para a Etapa 8.

1. O menu inicial é exibido. (Para obter mais informações sobre o menu inicial, consulte a página 28.)
2. Menu inicial

NOTA

• O menu inicial não será exibido se você não fizer as configurações iniciais, exceto conforme observado abaixo.
• Se pressionar o botão AZUL (D) durante a configuração da calibragem da sala musical/rede, você pode acessar o menu inicial mesmo se a configuração da rede não estiver concluída.
• Se você deseja exibir a janela Definição inicial novamente para efetuar as alterações, selecione a opção Redefinir. (Consulte a página 42)
• Se usar um cabo HDMI para conectar o produto a uma TV Samsung compatível com Anynet+ (HDMI-CEC) e 1.) Você configurou o recurso Anynet+ (HDMI-CEC) como ligado na TV e no produto, e 2.) você configurou a TV com um idioma suportado pelo produto, eles preferirão esse idioma como o seu idioma preferencial automaticamente.
• Se o produto for deixado no modo Stop (Parar) por mais de 5 minutos sem uso, um protetor de tela será exibido na TV. Se o produto for deixado no modo Proteção de tela por mais de 20 minutos, ele desligará automaticamente.

Acessando o menu Settings (Config.)

1	Botão MENU : Pressione este botão para acessar o menu inicial.
2	Botão RETURN : Retorne ao menu anterior.
3	Botão ENTRAR / DIRECTION : Move cursor ou seleciona um item. Ativa o item atualmente的选择acion. Confirma a configuração.
4	Botão EXIT : Pressione este botão para sair do menu.

Para acessar o menu Definições e os submenus, siga estas etapas:

1 Selecione My Devices (Meu dispositivo). 2 Selecione Function (Função). 3 Selecione My Contents (Meu conteúdo). 4 Selecione Internet. 5 Selecione Settings (Configurações). 6 Exibe os botões disponíveis.

1. Pressione os botões ▼▶ para selecionar Configurações e, em seguida, pressione o botão ENTRAR.
2. Pressione os botões ▲▼ para selecionar o menu desejado e, em seguida, pressione o botão ENTRAR.
3. Pressione os botões ▲▼ para selecionar o item desejado e, em seguida, pressione o botão ENTRAR.
4. Pressione o botão EXIT para sair do menu.

NOTA

• Quando o produto estiver conectado à rede, selecione Internet no menu inicial. Faça download do conteúdo desejado de Samsung Apps. (Consulte as páginas 67 e 69) Dependendo do menu selecionado, a etapa de acesso pode ser diferente.
• O OSD (Display das opções de menu) pode mudar neste produto antes da atualização da versão do software.

Configuração

Imagem

Você pode configurar diversas opções de display como Aspecto da TV, Resolução, etc.

Config. 3D

Selecione se deseja reproduzir um disco Blu-ray com conteúdo 3D no modo 3D.

Modo Reprod. 3D Blu-ray

Você pode escolher se deseja assistir um disco Blu-ray compatível com 2D/3D no modo 3D ou 2D antes de reproduzi-lo. É automaticamente reproduzido no modo 2D se sua TV não puder suportar 3D.

• Automática: Detecta automaticamente a capacidade 3D da TV conectada e reproduz um disco Blu-ray compatível com 2D/3D em 3D ou 2D de acordo. Discos Blu-ray 3D podem não ser reproduzidos se sua TV não suportar 3D.
• 3D → 3D: Discos Blu-ray compatíveis com 2D/3D são sempre reproduzidos no modo 3D.
• 3D → 2D: Discos Blu-ray compatíveis com 2D/3D são sempre reproduzidos no modo 2D. Discos Blu-ray 3D não podem ser reproduzidos.

NOTA

Para parar um filme durante a reprodução 3D, pressione o botão PARAR (■) uma vez. O filme para e a opção do modo 3D é desativada. Para alterar uma seleção da opção 3D quando estiver reproduzindo um filme 3D, pressione o botão PARAR (■) uma vez. O menu Blu-ray aparece. Pressione o botão PARAR (■) novamente e, em seguida, selecione 3D Settings (Config. 3D) no menu Blu-ray.

Dependendo do conteúdo e da posição da imagem da janela da sua TV, talvez você veja barras pretas verticais no lado esquerdo, no lado direito ou em outros lados.

Tamanho da tela

Permite inserir o tamanho real da janela de sua TV de forma que o produto possa ajustar a imagem de acordo com o tamanho da janela e exibir uma imagem 3D perfeita.

(O tamanho máximo da janela permitido é de 116 polegadas para este produto.)

!CUIDADO

• Se você deseja usar conteúdo 3D, conecte um dispositivo 3D (TV ou receptor AV compatível com 3D) à porta HDMI OUT do produto usando um cabo HDMI de alta velocidade. Coloque os óculos 3D antes de reproduzir o conteúdo 3D.
• O produto transmite sinais 3D apenas pelo cabo HDMI conectado à porta HDMI OUT.
• Note que a resolução do vídeo no modo de reprodução 3D é fixada de acordo com a resolução do vídeo 3D original; você não pode alterar a resolução de acordo com a sua preferência.
• Algumas funções como BD Wise, ajustes de tamanho da janela e ajuste de resolução podem não funcionar corretamente no modo de reprodução 3D.
• Mantenha uma distância de, pelo menos, três vezes a largura da janela da TV ao assistir imagens 3D. Por exemplo, se você tiver uma janela de 46 polegadas, mantenha uma distância de 138 polegadas (11,5 pés) da janela.
• Posicione a tela do vídeo 3D no nível dos olhos para obter a melhor imagem 3D.
• Quando o produto estiver conectado a alguns dispositivos 3D, o efeito 3D pode não funcionar corretamente.

Formato da imagem

Dependendo do tipo de televisão, você talvez queira fazer a configuração da tela.

16:9 Original: selecione quando conectar o produto a uma tela de TV 16:9. O produto exibirá todo o conteúdo em sua proporção de aspecto original. 16:9 Cheia: selecione quando conectar o produto a uma tela de TV 16:9. Todo conteúdo preencherá a tela cheia. O conteúdo formatado em 4:3 será esticado. - 4:3 Normal: selecione quando conectar o produto a uma tela de TV 4:3. O produto exibirá todo o conteúdo em sua proporção de aspecto original. O conteúdo formatado em 16:9 será exibido com barras pretas na parte superior e inferior. - 4:3 Convertido: selecione quando conectar o produto a uma tela de TV 4:3. O conteúdo 16:9 terá as partes à extrema esquerda e direita cortadas.

NOTA

Dependendo do tipo do disco, algumas proporções de aspecto talvez não estejam disponíveis. - Se você selecionou uma proporção de aspecto e opção que está melhor de ser... O não é a boa para dar a boa para dar a boa. - Se você selecionar 16:9 Original, sua TV pode exibir 4:3 Pillarbox (barras pretas nas laterais da imagem).

Tamanho da tela do Smart Hub

Configure a tela do Smart Hub para o tamanho perfeito.

• Tamanho 1: o tamanho da tela do Smart Hub será menor que o padrão. Você pode ver faixas pretas nas laterais da tela.
• Tamanho 2: essa é a configuração padrão para o Smart Hub. O produto exibe o tamanho de tela normal do Smart Hub.
• Tamanho 3: isso exibirá um tamanho de tela maior do Smart Hub. A imagem pode ficar grande demais para a tela da sua TV.

BD Wise é o mais recente recurso de interconectividade da Samsung.

Quando você conecta um produto Samsung e uma TV Samsung com BD Wise por meio de HDMI, e o BD Wise está ligado no produto e na TV, o produto transmite o vídeo na resolução de vídeo e na taxa de quadros do disco BD/DVD.

• Desligado: a resolução de saída permanece fixa na resolução anteriormente definida no menu Resolution (Resolução), independente da resolução do disco. Consulte a Resolução abaixo.
• Ligado: o produto transmite o vídeo na resolução original e na taxa de quadros do disco BD/DVD.

NOTA

• Quando o BD Wise estiver ligado, a configuração da resolução está automaticamente padronizada como BD Wise e BD Wise aparecerá no menu Resolução.
• Se o produto estiver conectado a um dispositivo que não ofereça suporte a BD Wise, não será possível usar a função BD Wise. Para a operação correta de BD Wise, configure o menu BD Wise do produto e da TV para On (Lig.).

Resolução

Permite configurar a resolução de saída do sinal de vídeo Componente e HDMI para Auto, 1080p, 1080i, 720p, 480p ou 480i. O número indica o número de linhas de vídeo por quadro. O i e p indicam a varredura intercalada e progressiva, respectivamente. Quanto mais linhas, maior a qualidade.

• Automática: configura automaticamente a resolução de saída para a resolução máxima da TV conectada.
• BD Wise: configura automaticamente a resolução para a resolução do disco BD/DVD se você tiver conectado o produto por meio do HDMI a uma TV com recurso BD Wise. (O item de menu BD Wise está exibido apenas se BD Wise estiver configurado como On (Lig.). Consulte BD Wise acima.)
• 1080p: envia 1080 linhas de vídeo progressivo. (apenas HDMI)
• 1080i: envia 1080 linhas de vídeo intercalado.
• 720p: envia 720 linhas de vídeo progressivo.
• 480p: envia 480 linhas de vídeo progressivo.
• 480i: envia 480 linhas de vídeo entrelaçado. (apenas Componente VIDEO)

Configuração

Resolução de acordo com o modo de saída

• Disco Blu-ray/Conteúdo eletrónico/Reprodução de conteúdo digital

Saía Configuração	HDMI / ligado			HDMI / desigado
	Modo HDMI		Modo Componente/VIDEO	Modo Componente		Modo VIDEO
	Disco Blu-ray	Conteudo eletrônico/ Conteudo digital		Disco Blu-ray	Conteudo eletrônico/ Conteudo digital
BD Wise	Resolução do disco Blu-ray	1080p@60F	480i	-	-	-
Automática	Resolução maior da entrada de TV	Resolução maior da entrada de TV	480i	-	-	-
1080p@60F	1080p@60F	1080p@60F	480i	-	-	-
Área vis. video: Auto (24Fs)	1080p@24F	1080p@24F	480i	-	-	-
1080i	1080i	1080i	480i	480i	1080i	480i
720p	720p	720p	480i	480i	720p	480i
480p	480p	480p	480i	480i	480p	480i
480i	-	-	-	480i	480i	480i

Reprodução de DVD

Configuração Saída	HDMI / ligado		HDMI / desligado
	Modo HDMI	Modo Componente/VIDEO	Modo Componente	Modo VIDEO
BD Wise	480i	480i	-	-
Automática	Resolução máximo da entrada de TV	480i	-	-
1080p@60F	1080p@60F	480i	-	-
1080i	1080i	480i	480p	480i
720p	720p	480i	480p	480i
480p	480p	480i	480p	480i
480i	-	-	480i	480i

NOTA

• Se a TV conectada não oferecer suporte ao Quadro de filme ou à resolução selecionada, é exibida a mensagem "Se não for aparecido qualquer imagem após a seleção, aguarde 15 segundos. Após este período de tempo, a resolução será reposta para o valor anterior automaticamente. Pretende selecionar agora?".
• Se você selecionar Sim e a resolução não for suportada, a janela da TV ficará em branco. Aguarde 15 segundos e a resolução será revertida ao valor anterior automaticamente.
• Se a janela estiver em branco, pressione e segure o botão PARAR (■) na parte frontal do produto por mais de 5 segundos (nenhum disco inserido). Todas as configurações são restauradas ao padrão de fábrica. Siga as etapas na página anterior para acessar cada modo e selecione a Configuração de Exibição que sua TV suportará.
• Quando as configurações padrão de fábrica forem restauradas, todos os dados do usuário armazenados nos dados do BD são excluídos.
• O disco Blu-ray deve apresentar o recurso de 24 quadros para usar o modo Quadro de Filme (24F). Se as fichas de HDMI e Componente estiverem ligadas e estiver a visualizar a saída de componente, a resolução é definida como 480i.

Formato de Cor HDMI

Permite configurar o formato do espaço de cores para que a saída HDMI corresponda às capacidades do dispositivo conectado (TV, monitor, etc).

• Automática: configura o produto automaticamente para o tipo ideal suportado por seu dispositivo.
• YCbCr (4:4:4): se a sua TV oferecer o espaço de cor YCbCr por meio de HDMI, selecione-o para transmitir a janela normal de cores YCbCr.
• RGB (Padrão): Selecione RGB (Padrão) para transmitir a escala normal de cores RGB.
• RGB (Aprimorado): se você conectou o produto a um dispositivo de exibição DVI, como um monitor, selecione RGB (Avançado) para transmitir a janela de cores RGB avançada.

Área vis. vídeo (24F)

Definir o recurso Movie Frame (24Fs) (Área vis. vídeo (24F)) como Auto permite ajustar a saída HDMI do produto para 24 quadros por segundo, proporcionando uma qualidade de imagem superior. Você pode apreciar o recurso Movie Frame (24Fs) (Área vis. vídeo (24F)) somente em uma TV que ofereça suporte a esta taxa de quadros. É possível selecionar Movie Frame (24Fs) (Área vis. vídeo (24F)) apenas quando o produto estiver nos modos de resolução de saída HDMI 1080i ou 1080p.

• Automática: as funções Área vis. vídeo (24F) podem ser usadas.
• Desligado: as funções Movie Frame (24Fs) (Área vis. vídeo (24F)) são desligadas.

Cor Profunda HDMI

A cor profunda permite a reprodução de cores mais precisas com maior profundidade de cores.

• Automática: o produto transmite vídeo com cor profunda para uma TV conectada que suporta Cor Profunda HDMI.
• Desligado: a imagem será transmitida sem cor profunda.

Modo Still

Configure o tipo de imagem quando você pausa a reprodução de DVD.

• Automática: configura automaticamente a melhor imagem estática no conteúdo.
• Quadro: selecione ao pausar uma cena com pouca ação.
• Campo: selecione ao pausar uma cena com muita ação.

Modo Progressivo

Defina para melhorar a qualidade da imagem ao assistir DVDs.

• Automática: seleção para que o produto configure automaticamente a melhor imagem para o DVD que você está assistindo.
• Vídeos: seleção para obter a melhor imagem de DVDs com concertos ou shows de TV.

Configuração

Áudio

Defin. Altifalante

Nível

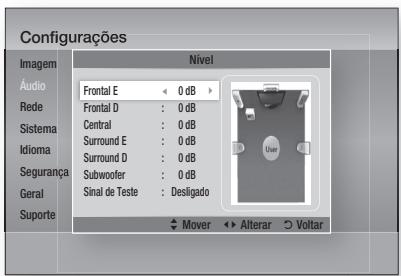

Você pode ajustar o balanço e o nível para cada alto-falante.

Ajustando o nível do alto-falante frontal/central/surround/subwoofer

• O nível de volume pode ser ajustado nas etapas de +6dB a -6dB.
• O som fica mais alto conforme você se aproxima de +6dB e mais silencioso conforme você se aproxima de -6dB.

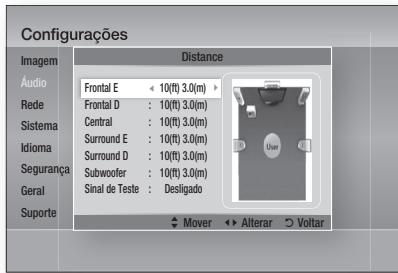

Distância

Se os alto-falantes não puderem ser colocados em distâncias iguais em relação à posição de audição, você pode ajustar o tempo de atraso dos sinais de áudio dos alto-falantes frontal, central, surround e subwoofer.

• É possível configurar a distância do alto-falante entre 0,3 m (1 pé) e 9 m (30 pés).

Sinal de teste

Use o recurso Sinal de teste para verificar as conexões do alto-falante.

Pressione os botões para selecionar LIGADO.

• Um tom de teste é enviado para Frontal E → Central → Frontal D → Surround D → Surround E → Subwoofer em ordem para que você possa verificar se os alto-falantes estão configurados corretamente.

Para parar o tom de teste, pressione os botões e selecione Desligado.

NOTA

• Quando o áudio HDMI está ligado (áudio produzido através dos alto-falantes da TV), a função Sinal de teste não fica disponível.

Calibragem Musical Automática

Ao configurar a função Calibragem Musical Automática (MAC), logo quando você realoca ou instala o produto, pode fazer com que o produto reconheça automaticamente a distância entre os alto-falantes, os níveis entre os canais e as características de frequência para criar um campo sonoro de 5.1 canais otimizado para seu ambiente.

Modo de calibração da sala musical

Você ouvirá as configurações do modo de Calibragem Musical Automática ou do alto-falante do usuário.

• Desligado: você ouvirá o som no valor da configuração do alto-falante.
• Ligado: você ouvirá o som no modo de Calibragem Musical Automática.

Medida

1. Plugue o microfone ASC no conector ASC IN.
2. Coloque o microfone ASC na posição de audição.
3. A Calibragem Musical Automática será automaticamente configurada na seguinte sequência:

Frontal E → Central → Frontal D → Surround D → Surround E → Subwoofer

• Pressione o botão VOLTAR para cancelar a configuração da Calibragem Musical Automática.

NOTA

A execução da função Musical Room Calibration (Calibração da Sala Musical) demora aproximadamente 3 horas. Certifique-se de que não haja disco no produto ao executar a função Musical Room Calibration (Calibração da Sala Musical).

• Se o microfone ASC for desconectado durante a configuração da Calibração da Sala Musical, a configuração será cancelada.
• Quando a função Calibração da Sala Musical estiver ativada, o modo DSP, Dolby Pro Logic II e SFE não funcionarão.
• Se o produto for conectado a dispositivos externos ou outros componentes (como um iPod, AUX, D.IN), a configuração da calibração da sala musical poderá não funcionar corretamente.
• O ruído pode ocorrer em decorrência de medições incorretas. Certifique-se de que a sala esteja silenciosa ao executar a calibração da sala musical.
• Coloque o microfone na posição de audição principal.
• Certifique-se de que não haja objetos entre os alto-falantes e o microfone.
• Observe que os tons de teste dos alto-falantes podem estar altos.
• Não coloque o microfone muito perto de um alto-falante ou da parede. Caso contrário, poderá produzir um resultado de teste incorreto.

Pontuação do Karaokê

A exibição da pontuação do Karaokê pode ser ativada ou desativada.

• Desligado: Desativa a exibição da pontuação do karaokê.
• Ligado: Depois de cantar, a pontuação é exibida na tela.

NOTA

• Esta função está disponível apenas para BD/DVD. A pontuação do karaokê pode ser afetada pelo ruído do ambiente.

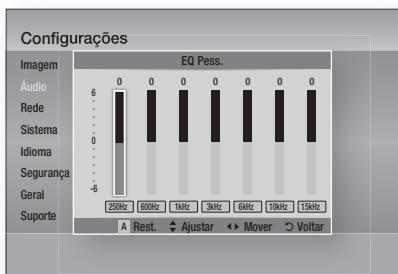

EQ Pessoal

Você pode fazer manualmente as configurações do equalizador de acordo com sua preferência.

Configuração

Áudio HDMI

Os sinais de áudio transmitidos pelo cabo HDMI podem ser ligados/desligados.

• Desligado: o vídeo é transmitido pelo cabo de conexão HDMI e o áudio é transmitido pelos alto-falantes do produto.
• Ligado: sinais de vídeo e áudio são transmitidos pelo cabo de conexão HDMI e o áudio é transmitido apenas pelos alto-falantes da TV.

NOTA

O Áudio HDMI tem retrocompatibilidade (down-mix) automática para 2 canais para os alto-falantes da TV.

Canal de retorno de áudio

Você pode apreciar o som da TV nos alto-falantes do Home Theater usando apenas um cabo HDMI.

• Automática: ouça o som da TV nos alto-falantes do Home Theater se sua TV for compatível com a função Canal de retorno de áudio.
• Desligado: desligue a função Canal de retorno de áudio.

NOTA

• Quando Anynet+ (HDMI-CEC) estiver Off (Desl.), a função Audio Return Channel (Canal de retorno de áudio) não está disponível.
• Usar um cabo HDMI não certificado para ARC (Canal de retorno de áudio) poderá causar um problema de compatibilidade. A função ARC só está disponível se uma TV compatível com ARC estiver conectada.

Saída digital

Defina a saída digital de modo a responder às capacidades do receptor AV que ligou ao produto:

• PCM: Selecione esta opção se tiver ligado um receptor AV com suporte de HDMI.
• Bitstream (Não processado): Selecione esta opção se tiver ligado um receptor AV com suporte de HDMI com capacidade de decodificação Dolby TrueHD e DTS-HD Master Audio.
• Bitstream (Recodifica DTS): Selecione esta opção se tiver ligado um receptor AV com uma entrada óptica digital capaz de decodificar DTS.
• Bitstream (Dolby D Recodificado):
• Selecione esta opção se não tiver um receptor de AV com suporte de HDMI, mas tiver um receptor de AV com capacidades de descodificação Dolby Digital.

Para obter mais informações, consulte a janela de seleção de saída digital. (Consulte a página 37)

• Áudio principal: A faixa de áudio principal.

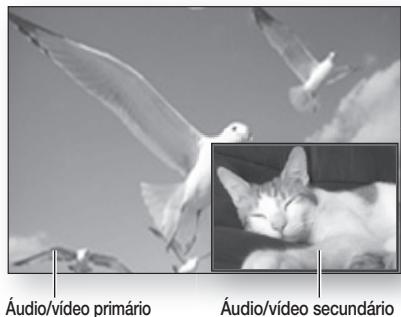

• Áudio BONUSVIEW: Uma faixa de áudio adicional, como os comentários do realizador ou dos atores.
• Efeitos sonoros de navegação: quando seleciona itens do menu de navegação, pode ser emitido um efeito sonoro de navegação. Os efeitos sonoros de navegação são diferentes em cada Blu-ray Disc.

NOTA

A saída digital pode ser ativada quando o áudio HDMI estiver LIGADO. - Certifique-se de selecionar a saída digital ou não ouvirá qualquer som ou ouvirá um ruído alto. Se o dispositivo HDMI (Receptor, TV) não for compatível com os formatos compactados (Dolby Digital, DTS), o sinal de áudio será emitido como PCM. Os DVDs padrão não têm áudio BONUSVIEW nem efeitos sonoros de navegação. - Alguns Blu-ray Discs não têm áudio BONUSVIEW nem efeitos sonoros de navegação. - Esta configuração de saída digital não afeta o áudio analógico (L/R) ou a saída de áudio HDMI para a sua TV. Ela afeta a saída de áudio ótico e HDMI quando conectada a um receptor. - Se você reproduzir as trilhas sonoras de áudio MPEG, o sinal de áudio emitirá PCM independentemente das seleções de saída digital (PCM ou fluxo de bits).

Seleções de saída digital

Configuração		PCM	Fluxo de bits (não processado)	Fluxo de bits (DTS recodificado)	Fluxo de bits (Dolby D. Recodificado)
Conexão		Receptor AV suportado para HDMI	Receptor AV suportado para HDMI	Receptor AV suportado para HDMI	Receptor AV suportado para HDMI
Sequência de audio em Blu-ray Disc	PCM	Até PCM 7.1ch	PCM	DTS recodificado	Dolby Digital recodificado*
	Dolby Digital	Até PCM 7.1ch	Dolby Digital	DTS recodificado	Dolby Digital recodificado*
	Dolby Digital Plus	Até PCM 7.1ch	Dolby Digital Plus	DTS recodificado	Dolby Digital recodificado*
	Dolby TrueHD	Até PCM 7.1ch	Dolby TrueHD	DTS recodificado	Dolby Digital recodificado*
	DTS	Até PCM 6.1ch	DTS	DTS recodificado	Dolby Digital recodificado*
	DTS-HD HRA	Até PCM 7.1ch	DTS-HD HRA	DTS recodificado	Dolby Digital recodificado*
	DTS-HD MA	Até PCM 7.1ch	DTS-HD MA	DTS recodificado	Dolby Digital recodificado*
Sequência de audio em DVD	PCM	PCM 2ch	PCM 2ch	PCM 2ch	PCM 2ch
	Dolby Digital	Até PCM 5.1ch	Dolby Digital	Dolby Digital	Dolby Digital
	DTS	Até PCM 6.1ch	DTS	DTS	DTS
Definição para Blu-ray Disc	Qualquer	Decodifica o audio do recurso principal e fluxo de audio BONUSVIEW para AUDIO PCM e adicona efeitos sonoros de navegação.	Transmite abenas fluxo de audio do recurso principal de forma que o receptor AV possa decodficar o fluxo de bits de audi. Você não ouvira o audio BONUSVIEW ou efeitos de som de navegação.	Decodifica o audio do recurso principal e fluxo de audiobONUSVIEW para audiocomponente efeitos sonoros de navegação e, em seguida, codificava novamente o audio PCM para fluxo de bits DTS.	Decodifica o audio do recurso principal e fluxo de audiobONUSVIEW para audiocomponente e feitos sonoros de navegação e, em seguida, codificava novamente o audio PCM para fluxo de bits digital Dolby ou PCM.

• Se o fluxo de origem for o canal 2, a configuração “Dolby D. Recodificado” não está aplicada. A saída será LPCM canal 2.

Controlo do Intervalo Dinâmico

Você pode ouvir em baixos volumes, mas ainda escutar o diálogo claramente. Ficará ativo apenas quando um sinal Dolby Digital for detectado.

• Automática: Dynamic Range Control (Controlo do Intervalo Dinâmico) está configurado automaticamente com base nas informações fornecidas pela Dolby TrueHD Soundtrack.
• Ligado : quando trilhas sonoras de filmes foram reproduzidas em volume baixo ou a partir de alto-falantes menores, o Sistema poderá aplicar a compressão apropriada para tornar mais inteligível o conteúdo de nível baixo e para fazer que cenas dramáticas sejam transmitidas com volume muito alto.

Configuração

Sincronização de Áudio

O vídeo pode ficar fora de sintonia com o áudio quando o produto estiver conectado a uma TV digital. Se isso acontecer, ajuste o tempo de atraso do áudio para responder o áudio ao vídeo.

• Você pode configurar o tempo de atraso do áudio entre 0 msec e 300 msec. Configure-o para o melhor status.

Rede

Antes de começar, entre em contato com o ISP para descobrir se seu endereço IP é estático ou dinâmico. Se for dinâmico e você estiver usando uma conexão por cabo ou sem fio, recomendamos que use os procedimentos automáticos. Se estiver usando uma conexão sem fio e o roteador tiver capacidade, você poderá usar WPS(PBC) ou One Foot Connection.

Se o seu endereço IP for estático, será necessário usar o procedimento de configuração manual para as conexões com cabo ou sem fio.

Definição de rede

Para iniciar a configuração da rede para o seu produto, siga estas etapas:

1. No menu inicial, pressione os botões ↓▶ para selecionar Configurações e, em seguida, pressione o botão ENTRAR.
2. Pressione os botões ▲▼ para selecionar Rede e, em seguida, pressione o botão ENTRAR.
3. Pressione os botões ▲▼ para selecionar Configurações de Rede e, em seguida, pressione o botão ENTRAR.
4. Pressione os botões ▲▼ para selecionar Wired (Cabo), Wireless (General) (Sem Fios (Geral)), WPS (PBC) ou One Foot Connection e, em seguida, pressione o botão ENTRAR.
5. Se você tiver uma rede com cabo, acesse a rede cabeada abaixo. Se você tiver uma rede sem fio, acesse a Rede sem fio nas páginas 39 a 41.

Rede cabeada

Configurando uma conexão cabeada - Automática

1. Pressione os botões ▲▼ para selecionar Wired (Cabo).

1. Pressione o botão ENTRAR. A janela Estado da rede é exibida. O produto se conecta à rede antes que a conexão de rede seja verificada.

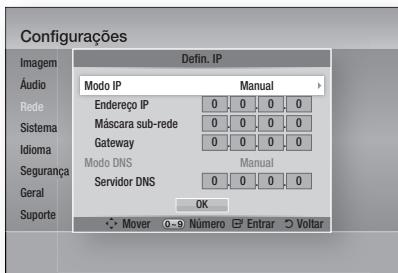

Configurando uma conexão cabeada - Manual

Se você possuir um endereço IP estático ou a configuração automática não funcionar, você precisará configurar os valores de configuração de rede manualmente.

Para obter os valores de Configurações de Rede da maioria dos computadores Windows, siga estas etapas:

1. Clique com o botão direito no ícone Network (Rede) na parte inferior direita da área de trabalho do Windows.
2. No menu pop-up, clique em Status.
3. No diálogo que aparece, clique na guia Assistência.
4. Na guia Assistência, clique no botão Detalhes. As configurações de rede são exibidas.

Para inserir as configurações de rede em seu produto, siga estas etapas:

1. Pressione os botões ▲▼ para selecionar Wired (Cabo) e, em seguida, pressione o botão ENTRAR.
2. Pressione os botões ▼▶ para selecionar Defin. IP e, em seguida, pressione o botão ENTRAR.

1. Pressione o botão ENTRAR para selecionar Modo IP.
2. Pressione os botões ▲▼ para selecionar Manual e, em seguida, pressione o botão ENTRAR.
3. Pressione o botão ▼ para ir para o primeiro campo de entrada (Endereço IP).
4. Use os botões numéricos em seu controle remoto para inserir os números.
5. Quando terminar com cada campo, pressione o botão ▶ para passar sucessivamente para o próximo campo. Você também pode usar outros botões de seta para mover para cima, para baixo e para trás.
6. Insira os valores de Endereço IP, Máscara de sub-rede e Gateway.
7. Pressione o botão ▼ para ir para o modo Modo DNS.
8. Pressione o botão ▼ para ir para o primeiro campo de entrada de DNS. Insira os números, conforme indicado acima.
9. Pressione o botão ENTRAR para selecionar OK. A janela Estado da rede é exibida. O produto se conecta à rede desde que a conexão de rede seja verificada.

Rede sem fio

Você pode configurar a rede sem fio de três maneiras:

Sem Fios (Geral) inclui procedimentos de configuração manual e automática.

Configurando a conexão de rede sem fio - Automática

A maioria das redes sem fio possui um sistema de segurança opcional que requer que dispositivos que acessam a rede transmitam um código de segurança criptografado denominado chave de segurança ou de acesso. A chave de segurança é baseada em uma senha, geralmente uma PALAVRA ou uma série de letras e números em um comprimento especificado que foi perguntado a você ao configurar a segurança para a sua rede sem fio. Se você usar este método de configuração da conexão da rede e tiver uma chave de segurança para sua rede sem fio, terá que inserir a senha durante o processo de configuração automática.

1. Pressione os botões ▲▼ para selecionar Wireless (General) (Sem Fios (Geral)).

1. Pressione o botão ENTRAR. Quando tiver terminado, exibe uma lista de redes disponíveis.
2. Pressione os botões ▲▼ para selecionar a rede desejada e, em seguida, pressione o botão ENTRAR. A janela Security (Segurança) é exigida.

Configuração

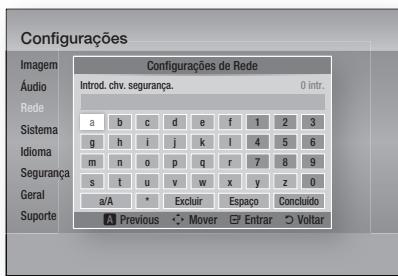

1. Na janela Security (Segurança), insira a sua senha de rede. Insira os números diretamente usando o controle remoto. Para selecionar uma letra, pressione os botões ▲▼◀▶ para mover o cursor e, em seguida, pressione o botão ENTRAR.

NOTA

• Você deve encontrar a senha em uma das telas de configuração usadas para configurar seu roteador ou modem.
• Quando concluído, pressione os botões ▲▼◀▶ para mover o cursor para Done (Concluído) e, em seguida, pressione o botão ENTRAR.

A janela Network Status (Estado da Rede) é exibida. O produto se conecta à rede desde que a conexão de rede seja verificada.

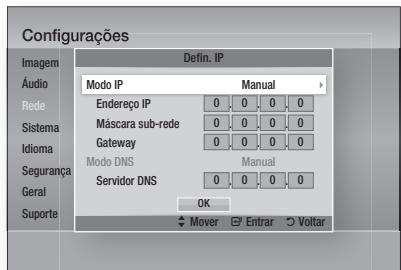

Configurando a conexão de rede sem fio - Manual

Se a Configuração Auto não funciona, você precisará inserir os valores de configuração de rede manualmente.

Para obter os valores de Configurações de Rede da maioria dos computadores Windows, siga estas etapas:

1. Clique com o botão direito no ícone Rede na parte inferior direita da janela.
2. No menu pop-up, clique em Status.
3. No pop-up que aparece, clique na guia Assistência.
4. Na guia Assistência, clique no botão Detalhes. As configurações de rede são exibidas.

Para inserir as configurações de rede em seu produto, siga estas etapas:

1. Siga as Etapas 1 a 5 no procedimento 'Configurando a conexão de rede sem fio - Auto'.
2. Quando terminar, prima os botões ▲▼▲▶ para mover o cursor até Done (Concluído) e, em seguida, prima o botão ENTRAR. É apresentado o estado da rede.

1. Na janela Network Status (Status da Rede), selecione Cancel (Cancelar) e, em seguida, pressione Entrar.
2. Pressione os botões ↓▶ para selecionar Defin. IP e, em seguida, pressione o botão ENTRAR.
3. Pressione o botão ENTRAR para selecionar Modo IP.
4. Pressione os botões ▲▼ para selecionar Manual e, em seguida, pressione o botão ENTRAR.
5. Pressione o botão ▼ para ir para o primeiro campo de entrada (endereço IP).
6. Use os botões numéricos para inserir os valores.
7. Quando terminar com cada campo, pressione o botão ▶ para passar sucessivamente para o próximo campo. Você também pode usar outros botões de seta para mover para cima, para baixo e para os lados.
8. Insira os valores de Endereço IP, Máscara de sub-rede e Gateway.
9. Pressione ▼ para ir para o Modo DNS.
10. Pressione o botão ▼ para ir para o primeiro campo de entrada de DNS. Insira os valores conforme indicado.
11. A janela Network Status (Estado da rede) é exibida. O produto se conecta à rede desde que a conexão de rede seja verificada.

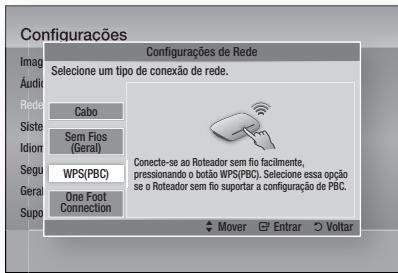

WPS(PBC)

A maneira mais fácil de configurar a conexão de rede sem fio é usando a função WPS(PBC).

Se o seu roteador sem fio tiver um botão WPS(PBC), siga estas etapas:

1. Pressione os botões ▲▼ para selecionar WPS(PBC).

1. Pressione o botão ENTRAR.
2. Pressione o botão WPS(PBC) em seu roteador dentro de dois minutos. Seu produto exibe a janela Selecionar Rede e adquire automaticamente todos os valores de definições de rede necessários e conecta-se à sua rede. Quando estiver pronto, exibirá um botão OK. Pressione o botão ENTRAR em seu controle remoto.

One Foot Connection

Você pode configurar a conexão sem fio automaticamente se tiver um roteador sem fio da Samsung que suporte One Foot Connection. Para conectar usando a função One Foot Connection, siga estas etapas:

1. Pressione os botões ▲▼ para selecionar One Foot Connection.

1. Pressione o botão ENTRAR.
2. Coloque o roteador sem fio da Samsung a 25 cm (10 polegadas) do produto a ser conectado.
3. Aguarde até que a conexão seja estabelecida automaticamente.

Estado da Rede

Ligação à internet do BD-LIVE

Defina se deseja permitir a conexão à Internet quando o serviço BD-LIVE for usado.

• Allow (All): A conexão com a Internet está permitida para todo o conteúdo BD-LIVE.
• Allow (Valid Only): a conexão com a Internet está autorizada apenas para o conteúdo BD-LIVE contendo um certificado válido.
• Prohibit: nenhuma conexão com a Internet será autorizada para conteúdo BD-LIVE.

NOTA

• O que é um certificado válido? Quando o produto usa BD-LIVE para enviar os dados do disco e solicita ao servidor para certificar o disco, o servidor usa os dados transferidos para verificar se o disco é válido e envia o certificado de volta para o produto. A conexão com a Internet pode ser restringida ao usar o conteúdo BD-LIVE.

Configuração

Sistema

Definição Inicial

Ao utilizar a função Definições Iniciais, pode definir o idioma, a Calibragem de Sala Musical, as definições de rede, etc.

Para obter mais informações sobre as configurações, consulte a seção correspondente neste manual do usuário.

(Consulte as páginas 28 e 45)

Anynet+ (HDMI-CEC)

Anynet+ é uma estrutura conveniente que oferece operações vinculadas a outros produtos Samsung com o recurso Anynet+.

Para operar esta função, conecte este produto a uma TV Samsung com um cabo HDMI.

Você pode operar este produto usando um controle remoto da TV Samsung e iniciar a reprodução do disco simplesmente pressionando o botão

REPRODUÇÃO (▶) no controle remoto da TV.

Para obter mais informações, consulte o manual do usuário da TV.

• Desligado: A função Anynet+ não funciona.
• Ligado: As funções Anynet+ funcionarão.

NOTA

• Essa função não estará disponível se o cabo HDMI não suportar CEC. Se a sua TV Samsung tiver um logotipo Anynet+, ela oferecerá suporte à função Anynet+. Dependendo da sua TV, certas resoluções de saída HDMI talvez não funcionem. Consulte o manual do usuário da sua TV.

Gestão do armazenamento permanente

Permite gerenciar o conteúdo transferido por download a partir de um disco Blu-ray que suporta o serviço BD-LIVE e armazenado em um dispositivo de memória Flash anexado.

Você pode confirmar as informações do dispositivo incluindo o tamanho do armazenamento, excluir os dados BD ou alterar o dispositivo de memória Flash.

Informações da janela de gerenciamento de dados BD:

• Tamanho Total: tamanho total do dispositivo.
• Tamanho Disponível: tamanho disponível do dispositivo.
• Apagar Dados do BD: exclua todos os dados BD no armazenamento.
• Escolher disposição: altere o local da memória desejada para armazenar os dados BD.

NC

• No modo de memória externa, a reprodução do disco será interrompida se você desconectar o dispositivo USB no meio da reprodução.
• Apenas os dispositivos USB formatados no sistema de arquivos FAT (rótulo de volume DOS 8.3) são suportados, e é recomendável usar dispositivos USB que suportem o protocolo USB 2.0, 4 MB/s ou velocidade de leitura/gravação mais rápida. A função Retomar reprodução pode não funcionar após a formatação do dispositivo de armazenamento.
• O tamanho total de Gerenciamento de dados BD pode diferir, dependendo da versão do software.

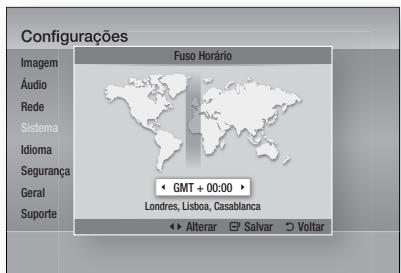

Fuso horário

Você pode especificar o fuso horário aplicável à sua área.

Vídeo DivX® sob demanda

Visualize os códigos de registro DivX® VOD para comprar e reproduzir o conteúdo DivX® VOD ou visualize o código de remoção de registro para cancelar o registro deste produto.

Redefinir

Todas as definições voltarão para o padrão, exceto para as configurações de rede e do Smart Hub.

Idioma

Você pode selecionar o idioma preferido para o menu inicial, o menu do disco, etc.

• Menu da Tela: Selecione o idioma para as exibições na tela.
• Menu do Disco: Selecione o idioma para as exibições no menu do disco.
• Áudio: Selecione o idioma para o áudio do disco.
• Legendas: Selecione o idioma para as legendas do disco.

NOTA

• O idioma selecionado só aparecerá se for compatível com o disco.

Segurança

Esta função funciona juntamente com discos Blu-ray/DVDs que receberam uma classificação, permitindo ajudá-lo a controlar os temas de discos Blu-ray/DVDs aos quais sua família assiste. Selecione o nível de classificação que deseja configurar.

Ao acessar esta função pela primeira vez, a janela de configuração de senha será exibida. Insira uma senha desejada de 4 dígitos usando os botões numéricos. (A senha padrão é 0000.)

Depois de configurar a sua senha, selecione uma classificação de idade que deseja configurar para BD Parental Rating (Classificação Parental BD) e um nível de classificação que deseja configurar para a Classif. Parental BD. O produto reproduzirá apenas os discos Blu-ray avaliados na classificação da idade ou abaixo dela e os discos DVD avaliados abaixo da classificação numérica, independente da senha ser inserida.

Números maiores indicam conteúdo mais adulto.

Classif. Parental BD

Isso proibirá a reprodução do disco Blu-ray avaliado acima da classificação parental.

Classif. Parental DVD

Impeça a reprodução de discos de DVD com classificações numéricas mais altas, a menos que seja informada uma senha.

Alterar Palavra-Passe

Altere a senha de 4 dígitos usada para acessar as funções de segurança.

Se você esquecer sua senha

1. Remova o disco.
2. Pressione e segure o botão PARAR (■) no painel frontal por 5 segundos ou mais. Todas as definições voltam para definições de fábrica.

NOTA

• Quando as configurações padrão de fábrica forem restauradas, todos os dados do usuário armazenados nos dados do BD são excluídos.

Geral

Visor frontal

Altere o brilho do painel frontal.

• Automática: escurece durante a reprodução.
• Escuro: escurece a janela de exibição.
• Claro: ilumina a janela de exibição.

NOTA

• Não é possível alterar o brilho do botão de Energia e de Função.

Controle remoto da rede

A função Network Remote Control (Controle remoto de rede) permite controlar o Blu-ray Home Theater a partir de um dispositivo remoto, como um smartphone, por meio de uma conexão sem fio até a sua rede local.

Para usar a função Network Remote Control (Controle remoto da rede), siga estas etapas:

1. Selecione Ligado no menu Network Remote Control (Controle remoto da rede).
2. Instale o aplicativo de controle remoto da rede Samsung para controlar o produto em seu dispositivo portátil compatível.
3. Certifique-se de que o seu dispositivo portátil e o produto estejam conectados ao mesmo roteador sem fio.
4. Inicie o aplicativo em seu dispositivo portátil. O aplicativo deve localizar o seu produto e exibi-lo em uma lista.
5. Selecione o produto.

Configuração

1. Se esta for a primeira vez que usa a função, será solicitado que você autorize ou proíba o controle remoto do produto. Selecione Autorizar.
2. Siga as instruções que vieram com o aplicativo para controlar o produto.

Suporte

Atualização do Software

O menu Software Upgrade (Atualização de SW) permite atualizar o software do produto para melhorias no desempenho ou serviços adicionais. Você pode atualizar de quatro maneiras:

• Por Internet
• Por USB
• Por Disco
• Por Transf. (arquivo)

Os quatro métodos são explicados abaixo.

Pela Internet

Para atualizar pela Internet, siga estas etapas:

1. Selecione By Internet (Por Internet) e, em seguida, pressione o botão ENTRAR. A mensagem Connecting to Server (Conectando ao servidor) aparece.
2. Se houver um download disponível, o pop-up de download aparecerá com uma barra de progresso e o download será iniciado.
3. Quando o download for concluído, aparecerá a janela Upgrade Query (Consulta de atualização) com as opções: Upgrade Now (Atualizar agora), Upgrade Later (Atualizar mais tarde) ou Don't Upgrade (Não atualizar).
4. Se você selecionar Upgrade Now (Atualizar agora), o produto atualizará o software, desligará e, em seguida, ligará automaticamente.
5. Se você não fizer uma seleção em um minuto ou selecionar Upgrade Later (Atualizar mais tarde), o produto armazenará o novo software de atualização. Você pode atualizar o software posteriormente usando a função Por Transf.
6. Se você selecionar Don't Upgrade (Não atualizar), o produto cancelará a atualização.

NOTA

• O produto deve estar conectado à Internet para usar a função By Internet (Por Internet).
• A atualização é concluída quando o produto é desligado e, em seguida, ligado novamente sozinho.
• Nunca desligue o produto ou ligue-o novamente manualmente durante o processo de atualização. A Samsung Electronics não assume responsabilidade legal pelo defeito de estrutura do produto causado pela instabilidade da conexão com a Internet ou negligência do consumidor durante uma atualização do software.
• Se desejar cancelar a atualização quando o software de atualização estiver sendo transferido por download, pressione o botão ENTRAR.

Por USB

Para atualizar por USB, siga estas etapas:

1. Visite www.samsung.com/bluraysupport.
2. Baixe o arquivo zip mais recente da atualização de software USB para o seu computador.
3. Descompacte o arquivo zip no seu computador. Você deve ter uma única pasta com o mesmo nome que o arquivo zip.
4. Copie a pasta para uma unidade flash USB.
5. Certifique-se de que a bandeja do disco esteja vazia e, em seguida, insira a unidade flash USB na porta USB do produto.
6. No menu do produto, vá para Configurações > Suporte > Atualização de SW.
7. Selecione By USB (Por USB).

NOTA

• A bandeja de disco deve estar vazia quando você atualizar o software usando o conector de host USB.
• Quando a atualização do software for concluída, verifique os detalhes do software no menu de atualização do software.
• Não desligue o produto durante a atualização do software. Isso pode causar problemas estruturais no produto.
• A atualização de software deve ser executada utilizando o conector USB Host com um cartão de memória flash USB apenas.

Por disco

1. Visite www.samsung.com/bluraysupport.
2. Faça o download do arquivo zip mais recente de atualização de software para o seu computador.
3. Descompacte o arquivo zip no seu computador. Você deve ter uma única pasta com o mesmo nome do arquivo zip.
4. Grave a pasta em um disco. Recomendamos um CD-R ou DVD-R.
5. Finalize o disco antes de removê-lo do computador.
6. Insira o disco no produto.
7. No menu do produto, vá para Configurações > Suporte > Atualização de SW.
8. Selecione By Disc (Por disco).

NOTA

• Quando a atualização do sistema for concluída, verifique os detalhes do software no menu Software Upgrade (Atualização de SW).
• Não desligue o produto durante a atualização do software. Isso pode causar problemas de estrutura no produto.

Por Transferência

A opção By Downloaded (Por Transf.) permite atualizar usando um arquivo que o produto transferiu anteriormente, mas você decidiu não instalar imediatamente, ou usando um arquivo transferido pelo produto no modo de espera (consulte abaixo Download no modo de espera). Para atualizar por transferência, siga estas etapas:

1. Se o software de atualização foi transferido por download, você verá a versão do software à direita de Por Transf.
2. Selecione By Downloaded (Por Transf.) e, em seguida, pressione o botão ENTRAR.
3. O produto exibe uma mensagem perguntando se deseja atualizar. Selecione Sim. O produto inicia a atualização.
4. Quando a atualização for concluída, o produto será desligado automaticamente e, em seguida, ligado.

NOTA

• Quando a atualização do sistema for concluída, verifique os detalhes do software no menu Software Upgrade (Atualização de Software).
• Não desligue o produto durante a atualização do software. Isso pode causar problemas de estrutura no produto. Para usar a função By Downloaded (Por Transferência), o produto deve estar conectado à Internet.

Download no modo de espera

Você pode configurar a função Download in Standby Mode (Download no modo de espera) para que o produto transfira o novo software de atualização quando estiver no modo de espera. No modo de espera, o produto aparece desligado, mas sua conexão com a Internet fica ativa. Isso permite que o produto transfira o software de atualização automaticamente, quando não estiver em uso. Para configurar o download no modo de espera, siga estas etapas:

1. Pressione os botões ▲▼ para selecionar Download no modo de espera e, em seguida, pressione o botão ENTRAR.
2. Selecione Ligado ou Desligado.
3. Desligado: se selecionar Desligado, o produto notificará você com uma mensagem pop-up quando o novo software de atualização estiver disponível.
4. Ligado: se selecionar Ligado, o produto transferirá automaticamente o novo software de atualização quando estiver no modo de espera com a energia desligada. Se transferir o novo software de atualização, o produto perguntará se deseja instalá-lo quando esse produto for ligado.

NOTA

Para usar a função Download in Standby Mode (Download no modo de espera), o produto deve estar conectado à Internet

Contator Samsung

Forneça informações de conta para obter assistência para o seu produto.

Funções básicas

Reproduzindo um disco

Reprodução

1. Insira um disco no slot de discos com o respectivo rótulo voltado para cima.
2. Pressione o botão REPRODUÇÃO (▶).

REPRODUÇÃO (▲)	Inicia a reprodução.
PARAR (■)	Pára a reprodução. • Se você pressionar o botão uma vez: a posicao de parada está memorizada. • Se você pressionar o botão das vezes: a posicao de parada não está memorizada.
PAUSA (II)	Pausa a reprodução.

NOTA

Para alguns discos, os produtos podem não parar de memorizar a posição de parada quando você pressionar o botão PARAR ( ). - Os arquivos de vídeo com altas taxas de bits de 20Mbps ou mais prolongam as capacidades dos produtos e podem parar durante a reprodução.

Estrutura de discos

O conteúdo do disco é geralmente dividido como a seguir.

• Disco Blu-ray, DVD-VIDEO

CD de áudio (CD-DA)

→ trilha 1 → trilha 2 → trilha 3 → trilha 4 → trilha 5 →

MP3, WMA, DivX, MKV e MP4

Reproduzindo um vídeo 2D no modo 3D

Você pode aplicar um vídeo 2D comum no modo 3D.

NOTA

• Se mover para o menu Home (Início) ou Smart Hub Home no modo 3D, eles mudarão para 2D automaticamente.

Usando os menus Disco / Título / Pop-up

Usando o menu Disco

1. Durante a reprodução, pressione o botão DISC MENU no controle remoto.

1. Pressione os botões ▲▼◀▶ para fazer a seleção desejada e, em seguida, pressione o botão ENTRAR.

NOTA

• Dependendo do disco, os itens de menu podem diferir e este menu pode não estar disponível.

Usando o menu Título

1. Durante a reprodução, pressione o botão TITLE MENU no controle remoto.

1. Pressione os botões ▲▼▲▶ para fazer a seleção desejada e, em seguida, pressione o botão ENTRAR.

NOTA

• Dependendo do disco, os itens de menu podem diferir e este menu pode não estar disponível.
• O menu Título é exibido apenas se houver pelo menos dois títulos no disco.

Reproduzindo a lista de títulos

1. Durante a reprodução, pressione o botão DISC MENU ou TITLE MENU.

1. Pressione os botões ▲▼ para selecionar uma entrada que deseja reproduzir da lista de títulos e, em seguida, pressione o botão ENTRAR.

Usando o menu Pop-up

1. Durante a reprodução, pressione o botão POPUP no controle remoto.

1. Pressione os botões ▲▼◁▶ ou ENTRAR para selecionar o menu desejado.

NOTA

Dependendo do disco, os itens de menu podem diferir e este menu pode não estar disponível.

Usando as funções Pesquisar e Pular

Durante a reprodução, você pode pesquisar rapidamente em um capítulo ou uma trilha e usar a função Pular para ir para a próxima seleção.

Pesquisando uma cena desejada

• Durante a reprodução, pressione o botão SEARCH (←▶).

Sempre que você pressionar o botão SEARCH (←→) a velocidade de reprodução mudará como a seguir.

BD-ROM, BD-RE/-R, DVD-RW/-R, DVD+RW/+R, DVD-VIVO	→ 1 → ▲ 2 → ▲ 3 → → 4 → ▲ 5 → ▲ 6 → ▲ 7 ← 1 → ▲ 2 → ▲ 3 → ← 4 → ▲ 5 → ▲ 6 → ▲ 7
DivX, MKV, MP4	→ 1 → ▲ 2 → ▲ 3 ← 1 → ▲ 2 → ▲ 3

• Para retornar à reprodução em velocidade normal, pressione o botão REPRODUÇÃO (▶).

NOTA

• O home theater não reproduz o som no modo de pesquisa.
• Se você pressionar o botão « ou « com muita rapidez, esse produto pode achar que você está apenas mantendo o botão pressionado. Isso conduzirá à operação inadequada. Certifique-se de não pressionar esses botões com muita rapidez.

Pulando capítulos

• Durante a reprodução, pressione o botão PULAR (I< ▶I).

Se você pressionar o botão PULAR (▶I) irá para o próximo capítulo.

Se você pressionar o botão PULAR (I) é para o início do capítulo. Se pressionar mais uma vez, é para o início do capítulo anterior.

Funções básicas

Reprodução em câmera lenta / Reprodução passo a passo

Reprodução em câmera lenta

• No modo PAUSA (II) pressione o botão BUSCA (▶). Se você pressionar o botão BUSCA (▶), a velocidade de reprodução é reduzida à 1/8, 1/4, 1/2.
• Para retornar à reprodução em velocidade normal, pressione o botão REPRODUÇÃO (▶).

NOTA

• Nenhum som é ouvido durante o modo câmera lenta. A reprodução em câmera lenta pode ser usada somente na direção para frente.

• No modo Pausa, pressione o botão PAUSA (II). Toda vez que você pressionar o botão PAUSA (II), um novo quadro é exibido.
• Para retornar à reprodução em velocidade normal, pressione o botão REPRODUÇÃO (▶).

NOTA

Nenhum som é ouvido durante o modo Passo a passo. A reprodução passo a passo pode ser usada somente na direção para frente.

Reprodução com repetição

1. Durante a reprodução, pressione o botão REPEAT no controle remoto.
2. Pressione os botões ▲▼ para selecionar Capítulo ou Título e, em seguida, pressione o botão ENTRAR.

1. Para retornar à reprodução normal, pressione o botão REPEAT novamente.
2. Pressione os botões ▲▼ para selecionar Desligado e, em seguida, pressione o botão ENTRAR.

NOTA

• Dependendo do disco, a função de repetição pode não estar disponível.

Repetir A-B

1. Durante a reprodução, pressione o botão REPEAT no controle remoto.
2. Pressione os botões ▲▼ para selecionar REPEAT A-B.

1. Pressione o botão ENTRAR no ponto em que você deseja que a reprodução com repetição comece (A).
2. Pressione o botão ENTRAR no ponto em que você deseja que a reprodução com repetição pare (B).
3. Para retornar à reprodução normal, pressione o botão REPEAT novamente.
4. Pressione o botão ENTRAR.

NOTA

• Se você definir o ponto (B) sem terem passado 5 segundos, uma mensagem de proibição será exibida.

Usando o botão TOOLS

Durante a reprodução, você pode operar o menu do disco pressionando o botão TOOLS (Ferramentas).

• Tela do menu FERRAMENTAS

NOTA

• Dependendo do disco, o menu Ferramentas pode diferir.

Movendo diretamente para uma cena desejada

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar Título, Capítulo ou Playing Time.
3. Insira o Título, Capítulo ou Playing Time usando os botões numéricos e, em seguida, pressione o botão ENTRAR.

Selecionando o idioma do áudio

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar Áudio.
3. Pressione o botão ENTRAR.
4. Pressione os botões ▲▼ para selecionar o idioma de áudio desejado.

NOTA

• O indicador ◀ não será exibido na janela se o BONUSVIEW não contiver configurações de áudio.
• Informações sobre o modo primário/secundário também serão exigidas se o Disco Blu-ray tiver um BONUSVIEW. Use o botão ◀ para alternar entre os modos de áudio primário e secundário.
• Os idiomas disponíveis dependem dos idiomas codificados no disco. Esta função ou alguns idiomas podem não estar disponíveis.
• Alguns Blu-ray Discs podem permitir a seleção de bandas sonoras de áudio LPCM de vários canais ou em Dolby Digital em Inglês.

Selecionando o idioma da legenda

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar Legends.
3. Pressione os botões ◀▶ para selecionar o idioma de legenda desejado.

NOTA

• Dependendo do Disco Blu-ray / DVD, você pode alterar a legenda desejada no menu Disco. Pressione o botão Legendas.
• Os idiomas das legendas disponíveis dependem do idioma das legendas codificadas no disco. Esta função ou determinados idiomas podem não estar disponíveis em todos os discos ou DVDs Blu-ray.
• Informações sobre o modo primário / secundário também serão exibidas se o Disco Blu-ray tiver um BONUSVIEW.
• Essa função altera as legendas primária e secundária ao mesmo tempo.
• O número total de legendas é a soma das legendas primária e secundária.

Funções básicas

Função Caption

• Você deverá ter alguma experiência com extração e edição de vídeo a fim de usar esse recurso corretamente.
• Para usar a função Caption, salve o arquivo de legenda (.smi) com o mesmo nome de arquivo que o do arquivo de mídia DivX (.avi) dentro da mesma pasta.

Exemplo: Root Samsung_007CD1.avi Samsung_007CD1.smi

• Até 60 caracteres alfanuméricos ou 30 caracteres do leste da Ásia (caracteres de 2 bytes, como coreano e chinês) para o nome do arquivo.

Alterando o ângulo da câmera

Quando um Disco Blu-ray/DVD contém vários ângulos de uma determinada cena, é possível usar a função ÂNGULO.

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar Ângulo.
3. Pressione os botões ↓▶ para selecionar o ângulo desejado.

Selecionando a definição de imagem

Esta função permite ajustar a qualidade do vídeo.

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar Configuração da Imagem e, em seguida, pressione o botão ENTRAR.
3. Pressione os botões ↓ para selecionar o Modelo desejado.
4. Dinâmico: escolha esta definição para aumentar a nitidez. Normal: escolha esta definição para a maioria dos aplicativos de exibição.
5. Cinema: esta é a melhor definição para assistir a filmes.

50 Português

• Usuário: O usuário pode ajustar a função de nitidez, redução de ruído, contraste, brilho, cor, tom (G/R).

NOTA

• Se o SYSTEMA estiver conectado a uma TV compatível com BD Wise que configurou BD Wise como Ligado, o menu de configuração da imagem não aparecerá.

Configurando BONUSVIEW

O recurso BONUSVIEW permite que você exiba conteúdo adicional (como comentários) em uma pequena janela enquanto o filme é reproduzido. Esta função está apenas disponível se o disco tiver o recurso BONUSVIEW.

1. Durante a reprodução, pressione o botão TOOLS.
2. Pressione os botões ▲▼ para selecionar BONUSVIEW Video ou BONUSVIEW Audio.
3. Pressione os botões ◀▶ para selecionar a BONUSVIEW desejada.

NOTA

Se você sair de Video da BONUSVIEW, Áudio da BONUSVIEW mudará automaticamente de acordo com o Video da BONUSVIEW.

Ouvindo música

Botões do controle remoto usados para reprodução de música

7	Botão ENTRAR : Reproduz a faixa selecionada.
8	Botão ➔ : durante a reprodução, acessa aproxima网页a na lista de música ou aproxima trilha na lista de reprodução.Botão ➔ : Durante a reprodução,ccessa apagina anterior na lista de MPEGas ou a trilhaanterior na lista de reprodução.
9	Botão PARAR : pára uma trilha.
10	Botão ➔ : Reproduz a proxima trilha.
11	Botão I← : Reproduz a trilha anterior.Se pressioná-lo antes这几段时间ds da reprodução na lista de reprodução, a trilha atual sera novamente reproduzida do iniciço. Mas, se pressioná-lo dentro de这几段时间os antes o iniciço da reprodução na lista de reprodução, atrilha anterior sera reproduzida.
12	Botão NUMERO : durante a reprodução da lista de reprodução, pressione o número da trilha desejada. A trilha selecionada sera reproduzida.(apenas CD de audio (CD-DA))

1	Botões REPEAT: selecione o modo de reprodução na lista de reprodução.
2	Botões BUSCA: CD de Audio (CD-DA) - Reprodução<rapida MP3 - Pular reprodução. (10 segundos)
3	Botões PAUSA: pausa a reprodução.
4	Botões REPRODUÇÃO: reproducz a trilha atualmente selecionada.
5	Botões ▲▼: seleciona uma trilha na lista de_musicas ou lista de reprodução.
6	Botões AMARELO (C): selecione Edit Mode (Cargo de edicao) ou Play Mode (Cargo de reproducao).

Funções básicas

Reproduzindo um CD de áudio (CD-DA)/MP3

1. Insira um CD de áudio (CD-DA) ou um Disco MP3 na bandeja.
2. Para um CD de áudio (CD-DA), a primeira trilha será automaticamente reproduzida.
3. Para um disco MP3, pressione os botões
4. para selecionar Música e, em seguida, pressione o botão ENTRAR.

Elementos da janela do CD de áudio (CD-DA)/MP3

1	Exibe as informações da música.
2	Exibe a lista de reprodução.
3	Mostra a trilha atual/total de trilhas.
4	Exibe os botões disponíveis.
5	Mostra o tempo de reprodução atual/tempo de reprodução total.
6	Exibe o status da reprodução atual.
7	Exibe o status da reprodução repetita.

1. Pressione os botões ▲▼ para selecionar a trilha que deseja reproduzir e, em seguida, pressione o botão ENTRAR.

Repetir um CD de áudio (CD-DA)/MP3

1. Durante a reprodução da lista de reprodução, pressione o botão REPEAT.

1. Selecione o modo de reprodução desejado pressionando o botão REPEAT repetidamente.

Desligado	CD de.audio (CD-DA)/MP3	As trilhas em um disco serão reproduzidas na ordem em que foram gravadas no disco.
(⊙) Uma música	CD de.audio (CD-DA)/MP3	A trilha atual é repetida.
(⊙) Todas	CD de.audio (CD-DA)/MP3	Todas as trilhas são repetidas.

NOTA

• Durante a reprodução, pressione o botão TOOLS (Ferramentas) e configure Shuffle Mode (Modo Shuffle) como Ligado. Você pode reproduzir as trilhas em uma ordem aleatória.

Lista de reprodução

1. Insira um CD de áudio (CD-DA) ou um Disco MP3 na bandeja.
2. Para um CD de áudio (CD-DA), a primeira trilha será automaticamente reproduzida.
3. Para um disco MP3, pressione os botões
4. Para selecionar Música e, em seguida, pressione o botão ENTRAR.
5. Para acessar a lista de músicas, pressione o botão PARAR (■) ou RETURN. A janela lista de músicas é exibida.
6. Pressione o botão AMARELO (C) para alternar para o Edit Mode.
7. Pressione para selecionar uma trilha desejada e, em seguida, pressione ENTRAR. Repita este procedimento para selecionar trilhas adicionais.
8. O arquivo selecionado será marcado.
9. Para cancelar a sua seleção, pressione ENTRAR novamente para desmarcar a trilha.

1. Quando concluir, pressione o botão TOOLS (Ferramentas).
2. Para reproduzir as trilhas selecionadas, selecione Play Selected (Reproduzir selecionado) no menu Tools (Ferramentas) e, em seguida, pressione ENTRAR.

1. Para voltar ao Modo Editor, pressione PARAR ou RETURN (Voltar).
2. Para sair do Modo Editor, pressione o botão AMARELO (C).

NOTA

• Você pode criar uma lista de reprodução com até 99 trilhas no CD de áudio (CD-DA).

Modo de som

Função DSP (Processador de sinal digital)

Pode selecionar o modo para otimizar o som com base nas suas preferências.

Pressione o botão DSP.

SMART SOUND → MP3 ENHANCER →

POWER BASS → VIRTUAL 7.1 →

EQ PESS. → DSP OFF

SMART SOUND: Regulariza e estabiliza o nível do volume e evita uma drástica alteração de volume ao alterar os canais ou durante uma transição de faixa. - MP3 ENHANCER: esta função também ajuda na experiência sonora (por ex. música MP3). Você pode elevar o nível do som em MP3 (24 kHz, 8 bits) para o nível de som em CD (44,1 kHz, 16 bits). - POWER BASS: esta função intensifica os tons baixos fornecendo efeitos de som abafado. - VIRTUAL 7.1: aplica o efeito sonoro de 7.1 canais usando o sistema de alto-falantes de 5.1 canais. - EQ PESS.: você pode fazer manualmente as configurações do equalizador de acordo com sua preferência.

Modo SFE (Efeito de campo sonoro)

É possível definir o melhor modo SFE para o tipo de música que você está ouvindo.

Pressione o botão SFE MODE.

Sala Concertos de Boston (Sala 1)	Oferece um vocal nítido como se você estivesse em uma sala de concerto.
Sala de Concertos de Bratislava (Sala 2)	Também oferece um vocal nítido como se você estivesse em uma sala de concerto, mas menos potente do que a sala 1.
Clube de Jazz de Seul B	Configuração recomendada para Jazz.
Igreja de Seul	Dá a impressão de estar em uma grande igreja.
Anfiteatro (Rock)	Configuração recomendada para Rock.
Desligado	Selecione para录音 normal.

Funções básicas

Modo Dolby Pro Logic II

Você pode selecionar o modo de áudio Dolby Pro Logic II desejado.

Pressione o botão PL II.

Música	Ao ouvir música, você pode experimentar efeitos sonoros como se você estivesse no espetáculo real.
Filme	Adicional realizismo à trilha sonora do这部电影.
Prologic	Você experimentará um efeito multiculturalista, como se estivesse usingo seiis alto-falantes, quando usa apenas os alto-falantes frontais da esquerda e da direita.
Matrix	Você ouvirá um som surround multicanal.
Estéreo	Selezione para ouvir o som dos alto-falantes frontais da esquerda e da direita e o subwoofer apenas.

NOTA

Ao selecionar o modo Dolby Pro Logic II, conecte seu dispositivo externo aos conectores 3 INPUT (L e R) no produto. Se você conectar apenas uma das entradas (L ou R), não poderá ouvir o som surround.

iPod SYNC

Se você inserir seu leitor de iPod no dock do iPod que já foi conectado ao sistema, será possível reproduzir os arquivos de vídeo em seu leitor de iPod por meio da TV conectada.

Se o sinal de vídeo não for sincronizado corretamente com o sinal de áudio, pressione iPod SYNC no controle remoto para corrigir a sincronização.

NOTA

• Antes de reproduzir os arquivos de vídeo no leitor do iPod, você deve conectar os terminais de áudio/vídeo da TV no home theater usando o cabo Composite (A/V).
• Os modelos abaixo suportam as configurações de sincronização de áudio. Pressione iPod SYNC no controle remoto para mudar o atraso no áudio.
• Modelos suportados: classic/3G nano/4G nano/120GB classic/160GB Classic/5G nano

Som 3D

Você pode aplicar um som surround mais natural e vivo com tons enriquecidos, ajustando a profundidade do som usando as opções de nível.

Desligado → Alto → Médio → Baixo

NOTA

• Não está disponível no modo FM ou iPod.

Reproduzindo uma imagem

1. Conecte uma memória USB que contenha arquivos JPEG ou insira um disco que contenha arquivos JPEG.
2. Pressione os botões ▼▲ para selecionar My Contents (Meu conteúdo) e, em seguida, pressione o botão ENTRAR antes de pressionar os botões ▼▲ para selecionar Fotos.
3. Pressione os botões ▼▲◀▶ para selecionar a pasta que deseja reproduzir e, em seguida, pressione o botão ENTRAR.
4. Pressione os botões ▼▲◀▶ para selecionar a foto que deseja reproduzir e, em seguida, pressione o botão ENTRAR.

NOTA

• Você não pode ampliar a legenda e o gráfico na PG para o modo de janela inteira.

Usando o botão TOOLS

Durante a reprodução da apresentação de imagens, você pode usar várias funções pressionando o botão TOOLS.

• Pause Slide Show (Pausar Slide Show):
• Selecione para parar a apresentação de diapositivos.
• Slide Show Speed (Vel. Apr. Slides): selecione esta opção se quiser ajustar a velocidade da apresentação das imagens.
• Slide Show Effect (Efeito Slide Show): selecione para configurar os efeitos da apresentação de slides.
• Background Music (Música de Fundo): selecione esta opção para ouvir música quando visualizar uma apresentação de slides.
• Background Music Setting (Ajuste de Música de Fundo): selecione esta opção para definir a música de fundo.
• Zoom: selecione esta opção se quiser ampliar a imagem atual. (Ampliação até 4 vezes)
• Rotate (Girar): selecione esta opção se quiser girar a imagem. (Gira a imagem tanto no sentido horário quanto no sentido anti-horário.)
• Picture Setting (Configuração da Imagem): selecione esta opção para fazer a configuração da imagem.
• Information (Informação): exibe as informações da imagem, incluindo o nome e tamanho, etc.

NOTA

• Antes de poder ativar a função de música de fundo, o arquivo de foto deve estar na mesma mídia de armazenamento que o arquivo de música. No entanto, a qualidade sonora pode ser afetada pela taxa de bits do arquivo MP3, tamanho da foto e método de codificação.

Reproduzindo um dispositivo de armazenamento USB

Você pode usar a conexão USB para reproduzir arquivos multimídia (MP3, JPEG, DivX, etc.) baixados do dispositivo de armazenamento USB.

1. Acesse o menu inicial.

1. No modo Parar, conecte o dispositivo de armazenamento USB à porta USB na lateral do produto.

1. Pressione o botão ENTRAR.
2. Pressione os botões ▲▼◁▷ para selecionar os vídeos, as músicas ou fotos desejados e, em seguida, pressione o botão ENTRAR.
3. Para reproduzir arquivos de vídeo, música ou foto, consulte as páginas 46~55.

NOTA

• Você deve remover o dispositivo de armazenamento USB com segurança, usando a função "Remover Hardware com Segurança", a fim de evitar possíveis danos à memória USB. Pressione o botão MENU para acessar a janela principal, selecione o botão AMARELO (C) e pressione o botão ENTRAR.
• Se você inserir o disco durante a reprodução do dispositivo de armazenamento USB, o modo do dispositivo mudará para "BD/DVD" automaticamente.

Funções básicas

Ouvindo rádio

Usando os botões do controle remoto

1. Pressione o botão FUNÇÃO para selecionar FM.
2. Sintonize na estação desejada.
3. Sintonia programada 1: você deve primeiro adicionar uma frequência desejada como uma predefinição. Pressione o botão PARAR (■) para selecionar PRESET e, em seguida, pressione os botões TUNING/CH (▲/▼) para selecionar a estação programada.
4. Sintonia manual: Pressione o botão PARAR (■) para selecionar MANUAL e, em seguida, pressione o botão TUNING/CH (▲/▼) para ajustar a frequência. Sintonia automática: Pressione o botão PARAR (■) para selecionar MANUAL e, em seguida, pressione e segure o botão TUNING/CH (▲/▼) para pesquisar automaticamente a banda.

Configurando Mono/Estéreo

Pressione o botão MO/ST.

• Toda vez que você pressionar o botão, o som mudará entre STEREO e MONO.
• Em uma área de recepção inadequada, selecione MONO para obter uma transmissão nítida, sem interferências.

Programando estações

Exemplo: programando a estação 89.10 FM na memória.

1. Pressione o botão FUNÇÃO para selecionar FM.
2. Pressione o botão TUNING/CH (A~) para selecionar < 89.10> .
3. Pressione o botão TUNER MEMORY.
4. NUMBER pisca no display.
5. Pressione o botão TUNER MEMORY novamente.
6. Pressione o botão TUNER MEMORY antes que NUMBER desapareça do display.
7. NUMBER desaparece do display e a estação é armazenada na memória.
8. Para programar outra forma, repita as etapas de 2 a 4.
9. Para sintonizar em uma estação programada, pressione o botão TUNING/CH (↑) no controle remoto para selecionar um canal.

Conectando um iPod/iPhone usando o cabo USB

Se o home theater estiver conectado a um iPod/iPhone usando o cabo USB (não fornecido), você poderá reproduzir a música no iPod/iPhone por meio do home theater.

1. Conecte um iPod/iPhone à porta USB frontal usando o cabo USB.
2. O iPod liga-se automaticamente.
3. É exibida a indicação "iPod" no ecrã do televisor.
4. Pressione o botão ENTRAR.
5. Selecione o ficheiro de música a reproduzir.
6. Pode utilizar o controlo remoto ou o produto para controlar funções de reprodução simples, como os botões PLAY, PAUSE, PARAR, /I/ I e /I. (Consulte a página 16)

NOTA

• Você pode reproduzir um vídeo apenas ao usar o Dock do iPod.
• Se você deseja voltar aos menus do iPod quando o leitor do iPod estiver congestionado usando o cabo USB, pressione FUNÇÃO no controle remoto ou pressione no painel frontal do sistema e selecione R.IPOD. O modo FUNÇÃO é alternado da seguinte maneira: BD/DVD → D.IN → AUX → R.IPOD → W.IPOD → H.IN1 → H.IN2 → FM

Conectando um iPod/iPhone usando o dock

Se o home theater estiver conectado ao dock específico de iPod/iPhone, você poderá reproduzir os vídeos ou a música em um iPod/iPhone por meio do home theater.

Tocando música

1. Acople o conector dock do iPod ao conector do iPod no painel traseiro do produto.
2. Coloque o iPod no conector dock do iPod fornecido.
3. Seu iPod é automaticamente ligado.
4. A mensagem "iPod" aparece na tela da TV.
5. Pressione o botão ENTRAR.
6. Prima os botões <▲▼ para selecionar Música e, em seguida, prima o botão ENTRAR.
7. Selecione o ficheiro de música a reproduzir.
8. Pode utilizar o controlo remoto ou o produto para controlar funções de reprodução simples, como os botões PLAY, PAUSE, PARAR, I/▶I, I/▶ e REPEAT. Consulte a página 16.

NOTA

• Ajuste o volume a um nível moderado antes de conectar seu iPod e o produto.
• Quando o produto estiver ligado e você conectar um iPod, o produto carregará a bateria de seu iPod.
• Certifique-se de que liga o conector da base de modo a que a etiqueta “▲” fique virada para cima.

Assistindo a um filme

Você pode reproduzir arquivos de vídeo armazenados no leitor de iPod conectando-o ao produto.

1. Acople o conector dock do iPod ao conector do iPod no painel traseiro do produto.
2. Na tela do iPod, vá para Vídeos > Configurações e configure a opção de saída da TV e o sinal da TV.
3. Coloque o iPod no conector dock do iPod fornecido.
4. A mensagem "iPod" aparece na tela da TV.
5. Pressione o botão ENTRAR.
6. Pressione os botões <▲▼ para selecionar Vídeo (Vídeo) e, em seguida, pressione o botão ENTRAR.
7. Selecione os arquivos de vídeo a serem reproduzidos.
8. Você pode usar o controle remoto ou o produto para controlar as funções simples de reprodução, como os botões REPRODUÇÃO, PAUSA, PARAR, I / / e / / (Consulte a página 16).

NOTA

• É necessário ter a saída de VÍDEO (Composto) ligada ao televisor para ver vídeo do iPod (Consulte a página 24).
• Se pretender reproduzir vídeos do iPod através da saída de VÍDEO, desative a opção Anynet+ (HDMI-CEC).
• Se o iPod ligado não suportar a reprodução de vídeo, a mensagem "Playing video files is not supported on this iPod model" ("Não é possível reproduzir ficheiros de vídeo neste modelo de iPod") é apresentada quando seleciona o menu Vídeo.
• Se você deseja voltar aos menus do iPod quando o leitor do iPod estiver conectado usando o dock, pressione FUNÇÃO no controle remoto ou pressione no painel frontal do sistema e selecione R. IPOD. O modo FUNCTION é alternado da seguinte maneira: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM

Use o iPod/iPhone com um suporte para dock sem fio (vendido separadamente) para iPod/iPhone

Você pode apreciar música de qualidade mais apurada através dos alto-falantes, transmitindo um sinal de áudio do iPod/iPhone usando um transmissor sem fio.

Para conectar o suporte à unidade principal ao usar o suporte pela primeira vez, você precisa definir o ID de ligação manualmente. (Consulte a página 61)

Depois de definir o ID de ligação, o suporte se conectará ao transmissor sem fio automaticamente quando for ligado.

Para usar o suporte de dock sem fio:

Ligue a unidade principal e conecte o iPod/iPhone ao transmissor sem fio.

Em seguida, pressione o botão no produto para selecionar o modo "W. IPOD".

O modo FUNÇÃO da unidade principal é alternado da seguinte maneira: BD/DVD → D. IN → AUX → R. IPOD → W. IPOD → H. IN1 → H. IN2 → FM (consulte a página 14)

Funções básicas

Como carregar o transmissor sem fio

1. Conecte o transmissor sem fio ao suporte de carga.
2. Conecte o adaptador de alimentação CC a uma tomada de parede.
3. O indicador de energia se acende e começa a carregar. Depois que a bateria estiver totalmente carregada, o indicador de energia fica verde.

Status de operação do LED do suporte de energia.

Imagem	Função
LED VERDE ACESO	Ligado/Carga conclusão
LED VERMELHO ACESO	Carregando.

NOTA

• O LED indica o estado de carregamento da bateria interna no transmissor sem fio do iPod.
• Verifique o estado de carregamento do iPod/iPhone na indicação de energia da sua bateria.

! CUIDADO

O suporte de dock sem fio pode ser ligado ao Home Theater quando o SWA-5000 for usado. - O carregador pode recarregar apenas os transmissores sem fio da Samsung, desde que as especificações sejam compatíveis com o carregador.

Modelos de iPod/iPhone que você pode usar com este produto

• iPod touch (3ª geração)
• iPod touch (2ª geração)
• iPod touch (1ª geração)
• iPod classic
• iPod com vídeo
• iPod com conector para encaixe iPod com catraca
• iPod nano (5a geração)
• iPod nano (4a geração)
• iPod nano (3a geração)
• iPod nano (2a geração)
• iPod nano (1a geração)

iPhone 4 iPhone 3GS iPhone 3G iPhone

NOTA

"Made for iPod"

(Fabricado para iPod)

Made for

iPod

iPhone

significa que um acessório eletrônico foi projetado para conectar-se especificamente aos iPods e foi certificado pelo desenvolvedor para atender aos padrões de desempenho da Apple.

"Made for iPhone" (Fabricado para iPhone) significa que um acessório eletrônico foi projetado para conectar-se especificamente aos iPhones e foi certificado pelo desenvolvedor para atender aos padrões de desenvolvimento da Apple. - A Apple não se responsabiliza pela operação deste dispositivo ou sua conformidade com os padrões de segurança e regulatórios. - O controle de volume pode não ser operado normalmente com os modelos de iPod e iPhone não listados acima.

Se você tiver um problema com alguns dos modelos listados acima, atualize o software do iPod/iPhone para a versão mais recente.

Dependendo da versão do software do iPod, pode ocorrer problemas de controle. Isso não deve ser considerado um mau funcionamento do Home Theater. Dependendo da versão do software ou do tipo do iPod, algumas operações podem ser diferentes. Instale o mais recente software do iPod (recomendado). - Algumas ações como iPod SYNC podem depender das fontes de vídeo ou do modelo de iPod que você possui. - Você pode avançar a música ou os vídeos através da função BD/DVD e avançar a música, os vídeos ou fotos através da função Remote iPod (iPod remoto). É necessário usar o iPod Dock para avançar os vídeos ou fotos. A reprodução do conteúdo dos aplicativos através do produto não é garantida.

Se você tiver problemas para usar o iPod, visite www.apple.com/support/ipod

Como ligar o transmissor sem fio com a unidade principal

1. Desligue o Home Theater.
2. Pressione os botões 4, 7, 6, 3 no controle remoto em ordem.
3. O LED de Energia pisca uma vez.
4. Conecte o iPod/iPhone ao transmissor sem fio.

1. Ligue o iPod/iPhone. Pressione o botão "ID SET" na parte traseira do transmissor sem fio por 5 segundos. A luz do link no transmissor sem fio piscará rapidamente.
2. Ligue o seu produto.
3. Para ouvir música em seu iPod/iPhone através do produto, pressione o botão para selecionar o modo "W. IPOD".
4. Depois de selecionar o modo "W. IPOD", abaixe o volume do produto para evitar danos à audição.
5. Você pode controlar o volume do alto-falante do iPod/iPhone com a roda de volume ou barra de volume.
6. Quando o iPod/iPhone estiver parado ou no modo de economia de energia, o transmissor sem fio entra no modo de inatividade. Quando o iPod/iPhone estiver definido no modo de inatividade profunda, o transmissor sem fio será desligado.

Status de operação do LED do

transmissor sem fio

Imagem	Função
	LINK (LED azul)	STANDBY (LED vermelho)
LED ACESO	Emparelhamento conclusivo com exito	STANDBY
PISCADA DO LED (piscada longa)	Processing iPod/ iPhone	BATERIA FRACA
PISCADA DO LED (piscada curta)	Processing emparelhamento	Falha no emparelhamento

CUIDADO

• Se você usar um dispositivo sem fio como um computador laptop, um AP ou Wi-Fi, perto da unidade principal do home theater, pode ocorrer um erro de operação instável.
• Não emparelhe o SWA-5000 e o iPod/iPhone ao mesmo tempo. Se os emparelhar ao mesmo tempo, o iPod/iPhone e o SWA-5000 podem não se conectar ao produto. A distância máxima de transmissão do produto ao transmissor sem fio é de aproximadamente 16,4 pés, mas pode variar dependendo do seu ambiente de operação.
• O sinal de áudio pode ser enfraquecido ou perdido se houver um obstáculo como uma parede ou portão entre o produto e o transmissor sem fio. Você mesmo pode enfraquecer ou perder o sinal se mover o transmissor sem fio ao redor.

Conectando o microfone

Você pode desfrutar da sensação de um karaokê bar no conforto de sua casa.

Assista ao vídeo e cante junto com as letras exibidas na tela da TV e o acompanhamento.

1. Encaixe o microfone no conector MIC na lateral do produto.
2. Pressione o botão ECHO para ajustar o nível de eco do microfone.
3. Pressione o botão MIC VOL para ajustar o volume do microfone.

NOTA

• O microfone funciona apenas no menu inicial, no modo de reprodução de BD e no modo de reprodução de DVD. A pontuação do karaokê é exibida automaticamente quando estiver ativada e um microfone estiver conectado. Desconecte o microfone se não quiser exibir a pontuação.

Serviços de rede

Você pode apreciar vários serviços de rede, como Smart Hub ou BD-LIVE, conectando o produto à rede.

Verifique as seguintes instruções antes de usar qualquer serviço de rede.

1. Conecte o produto à rede. (Consulte as páginas 26~27)
2. Faça as configurações de rede. (Consulte as páginas 38~41)

Usando o Smart Hub

Ao usar o Smart Hub, você pode executar filmes, vídeos e músicas a partir da Internet, acessar diversos aplicativos ou serviços e assisti-los em sua TV. O conteúdo do aplicativo inclui notícias, esportes, previsão do tempo, mercado de ações, mapas, fotos e jogos.

Você também pode iniciar esta função pressionando o botão SMART HUB no controle remoto.

Iniciando o Smart Hub pela primeira vez

Para iniciar o Smart Hub pela primeira vez, siga estas etapas:

1. Pressione os botões ↓▶ para selecionar Internet, e pressione o botão ENTRAR.
2. A tela Smart Hub aparece.

NOTA

Determinados aplicativos estão disponíveis apenas em certos países.

1. A janela Acordo de termos do serviço é exibida. Se quiser concordar, pressione os botões para selecionar Agree (Concordo) e, em seguida, pressione o botão ENTRAR.

NOTA

• As telas podem demorar alguns segundos para serem exibidas.
• A janela Service Update (Atualização de Serviço) é exibida e instala um número de serviços e aplicativos. Quando concluída, ela se fecha. Os aplicativos e serviços transferidos são exibidos na janela Smart Hub. Isso pode demorar.

NOTA

• O Smart Hub pode se fechar momentaneamente durante o processo de instalação.
• Inúmeras telas podem aparecer após a instalação. Você pode pressionar o botão ENTRAR para fechá-las ou deixar que elas se fechem sozinhas.
• Para iniciar um aplicativo, pressione os botões ▲▼◀▶ para encontrar um widget e, em seguida, pressione o botão ENTRAR.

Smart Hub em resumo

Navigation Help (Ajuda de navegação): exibe os botões do controle remoto que você pode usar para navegar no Smart Hub.

• VERMELHO (A): para efetuar login no Smart Hub.
• VERDE (B): para classificar os aplicativos. AMARELO (C): para editar os aplicativos.
• AZUL (D): para alterar as definições do Smart Hub.

My Applications (Meus aplicativos): exibe a sua galeria pessoal de aplicativos que você pode adicionar, modificar e excluir.

1

Commercial (Comercial): exibe o Guia do Smart Hub, uma introdução ao produto e introduções ao novo aplicativo.

2

Your Video (Seu vídeo): faz recomendações para vídeos com base em suas preferências.

• Permite ver as recomendações de filmes com base nas preferências anteriores.
• Permite selecionar um filme, exibe uma lista de provedores VOD (Video on Demand) que possuem o conteúdo e, em seguida, permite escolher um provedor para fluxo contínuo. (O fluxo contínuo não fica disponível em algumas regiões.)
• Para obter instruções para usar o seu vídeo, visite www.samsung.com.
• Este recurso é limitado a algumas regiões.

3

Search (Pesquisa): fornece uma pesquisa integrada de seus provedores de vídeo e dispositivos AllShare conectados.

• Útil ao usar o Smart Hub (exceto quando você estiver assistindo a um disco Blu-ray).
• Para obter acesso fácil, use o botão SEARCH no controle remoto.
• Para obter instruções para usar a função de pesquisa, visite www.samsung.com.

4

Samsung Apps: você pode baixar diversos serviços de aplicativos, gratuitos ou pagos.

5

Recommended (Recomendado): exibe o conteúdo recomendado gerenciado pela Samsung.

NOTA

A Samsung Electronics não assume responsabilidade legal pela interrupção dos serviços Smart Hub causada pelo provedor de serviços por qualquer motivo. - O serviço Smart Hub baixa e processa os dados via Internet para que você possa acessar o conteúdo da Internet na sua tela de TV.

Se a conexão com a Internet estiver instável, o serviço pode atrasar ou ser interrompido.

Além disso, o produto pode ser desligado automaticamente em resposta às condições da Internet.

Se isso acontecer, verifique a conexão com a Internet e tente novamente.

• Os serviços de aplicativo podem ser fornecidos apenas em inglês e o conteúdo disponível pode variar, dependendo da sua região. Para obter mais informações sobre um serviço Smart Hub, visite o site da Web do provedor de serviços aplicável.
• Os serviços fornecidos estão sujeitos a alterações pelo provedor de serviços Smart Hub sem aviso prévio.
• O conteúdo do serviço Smart Hub pode ser diferente dependendo da versão do firmware do produto.
• O conteúdo pago DivX com proteção contra cópia pode ser reproduzido apenas por meio de um cabo composite, component ou HDMI.

Serviços de rede

Usando o teclado

Com o seu controle remoto, você pode usar o teclado na tela para inserir letras, números e símbolos.

1	O teclado atual. Use para inserirLETAS, números e sintobolos.
2	Pressione o botão FULL SCREEN(TELA CHEIA) no controle remoto para mudar para o modo de entrada. : ab, Ab, AB, números ou icones.
3	Exibe o modo de entrada atual.
4	Pressione o botão VERDE (B) no controle remoto para alterar o método de entrada. (T9 ou ABC)
5	Pressione o botão TOOLS(FERRAMENTAS) no controle remoto para alterar o idioma.
6	Pressione o botão REPEAT(REPETIR) no controle remoto para excluar um caractere.

Inserindo texto, números e símbolos

Para inserir o texto, pressione o botão de número no controle remoto que corresponde à letra que deseja inserir. Pressione o botão rapidamente para inserir uma letra que não será a primeira letra listada no botão do teclado na tela. Por exemplo, se deseja inserir a letra b, pressione o botão 2 no controle remoto duas vezes rapidamente. Para inserir a primeira letra listada em um botão, pressione, solte e aguarde.

Para mover-se no texto, use os botões de seta. Para excluir o texto, mova o cursor à direita do caractere que deseja excluir e, em seguida, pressione o botão REPEAT (REPETIR). Para alterar maiúsculas e minúsculas ou para inserir números ou pontuação, pressione o botão FULL SCREEN (TELA CHEIA).

Criando uma conta

Para estabelecer sua configuração pessoal exclusiva do Smart Hub, crie sua conta pessoal Smart TV.

Para criar uma conta, siga estas etapas:

1. Pressione o botão VERMELHO (A) do controle remoto. A janela de login é exibida.

1. Pressione os botões ▲▼▲▶ para selecionar Create Account (Criar Conta) e, em seguida, pressione o botão ENTRAR.
2. Na próxima tela, selecione Smart TV ID e, em seguida, pressione o botão ENTRAR. Parece uma janela de entrada e um teclado.
3. Use o teclado para inserir seu endereço de e-mail. Ele servirá como seu ID.

NOTA

• O teclado funciona como o teclado de um telefone celular.
• Quando concluir, pressione o botão ENTRAR para selecionar OK e, em seguida, pressione o botão ENTRAR novamente. A janela Create Account (Criar conta) é exibida novamente.
• Selecione Password (Senha) e, em seguida, pressione o botão ENTRAR. Aparecem a tela da senha e um teclado.
• Use o teclado para inserir uma senha. A senha pode ser qualquer combinação de letras, números e símbolos.

NOTA

Pressione o botão VERMELHO (A) no controle remoto para mostrar ou ocultar a senha conforme a insere.

1. Quando concluir, pressione o botão ENTRAR para selecionar OK e, em seguida, pressione o botão ENTRAR novamente. A janela Create Account (Criar conta) é novamente exibida.
2. Selecione Confirm password (Conf. senha) e, em seguida, pressione o botão ENTRAR.
3. Repita as Etapas 7 e 8.
4. Quando a janela Create Account (Criar Conta) for novamente exibida, selecione Create Account (Criar Conta) e, em seguida, pressione o botão ENTRAR. A janela de confirmação é exibida.
5. Selecione OK e, em seguida, pressione o botão ENTRAR. A janela Continue to Register Service (Continuar o registro do serviço) aparece.
6. Selecione Connect Service (Serviço de conexão) e, em seguida, pressione o botão ENTRAR.
7. A janela Register Service Account (Registrar conta de serviço) é exibida.
8. Se tiver contas existentes com qualquer um dos provedores listados, você pode associar a conta do provedor e a senha da conta do provedor com a conta do seu Smart TV. O registro faculta o acesso ao site dos provedores. Para obter instruções sobre o registro, consulte a Etapa 2 no gerenciamento de conta no menu de definições.
9. Se não houver contas existentes de provedor ou se não desejar registrar as contas existentes neste momento, selecione OK e, em seguida, pressione o botão ENTRAR. Você também pode ver a janela se fechar sozinha em aproximadamente um minuto.

NOTA

• Você pode usar um endereço de e-mail como um ID.
• Você pode registrar até 10 contas de usuário.
• Você não precisa de uma conta para usar o Smart Hub.

Login da conta

Para efetuar login na sua conta de Smart TV, siga estas etapas:

1. Com a janela principal do Smart Hub exibida em sua TV, pressione o botão VERMELHO (A) no controle remoto. A janela de login é exibida.
2. Selecione a seta para baixo para ir até o campo Smart TV ID e, em seguida, pressione o botão ENTRAR.
3. Selecione o seu ID a partir da lista que aparece e, em seguida, pressione o botão ENTRAR. A tela de login é exibida novamente.
4. Selecione Password (Senha) e, em seguida, pressione o botão ENTRAR. Aparecem uma janela de senha e um teclado.
5. Usando o teclado e o seu controle remoto, insira a sua senha. Quando concluído, pressione o botão ENTRAR, selecione OK e, em seguida, pressione o botão ENTRAR novamente.

NOTA

• Se deseja que o Smart Hub insira a sua senha automaticamente, selecione Remember my Smart TV ID and password (Lembrar minha ID e senha do Smart TV) antes de ter inserido a sua senha e, em seguida, pressione o botão ENTRAR. Aparece uma marca de visto. O Smart Hub irá inserir a sua senha automaticamente quando você selecionar ou inserir o seu ID.

O menu Settings (Definições) - AZUL (D)

A janela de menu Definições concede acesso ao gerenciamento de contas, redefinição de conta e funções de propriedades de conta.

Para acessar o menu Definições e, em seguida, selecionar um item de menu, siga estas etapas:

1. Pressione o botão AZUL (D) em seu controle remoto.
2. Pressione ▲▼ para selecionar um item de menu e, em seguida, pressione o botão ENTRAR.

As funções na janela de menu Definições estão descritas abaixo.

NOTA

• O item do Gerenciador de Serviço listado no menu Definições não está disponível para Blu-ray Home Theaters.

Gerenciamento de VAS

O menu Account Management (Gerenciamento de conta) contém opções que permitem registrar as contas do provedor de serviços, alterar a senha do Smart Hub e excluir ou desativar a sua conta Smart TV.

Serviços de rede

Registrar conta de serviço

Se tiver contas existentes com qualquer um dos provedores listados pela função Register Service Account (Registrar conta de serviço), você poderá associar a conta do provedor e a senha dessa conta à sua conta Smart TV. Se associar a conta, conseguirá efetuar login na conta através do Smart Hub facilmente, sem inserir o seu nome de conta ou senha.

1. No menu Account Management (Gerenciamento de conta), selecione Register Service Account (Registrar conta de serviço) e, em seguida, pressione o botão ENTRAR. A janela Register Service Account (Registrar conta de serviço) é exibida.
2. Pressione os botões de seta ▲▼ para selecionar um provedor de serviços que deseja associar à sua conta Smart TV e, em seguida, pressione o botão ENTRAR.

NOTA

• Se tiver uma conta Samsung e desejar usar a função Samsung Apps no Smart Hub, deverá registrar a sua conta Samsung Apps aqui. Consulte a página 67 para obter mais informações.
• Usando o controle remoto e o teclado na janela, insira o seu ID de site e a senha. Quando concluir, pressione o botão ENTRAR.

NOTA

Esse é o ID e a senha que você usa normalmente para acessar a sua conta neste site.

1. Se você inseriu o ID e a senha corretamente, a mensagem Registered Successfully (Registrado com êxito) aparecerá.
2. Se você pressionou OK, repita as Etapas de 2 a 4 para associar outros provedores de serviços.
3. Quando concluir, pressione o botão RETURN (RETORNAR).

Alterar Senha

A função Change Password (Alterar Senha) pode alterar a senha do Smart Hub. Para alterar a senha, siga as etapas:

1. Selecione Change Password (Alterar senha) e, em seguida, pressione o botão ENTRAR.
2. Digite a senha atual. A próxima tela é exibida.
3. Na próxima tela, digite a nova senha na primeira LINHA. Digite-a novamente na segunda LINHA para confirmar.
4. A janela da mensagem Changing Password Complete (Alteração da senha concluída) é exibida. Pressione o botão ENTRAR ou aguarde que a janela se feche - aproximadamente 5 segundos.

Remover Serviço

A função Remove Service Accounts (Remove contas de serviço) cancela todas as contas de serviço atuais registradas que você registrou na janela Register Service Account (Registrar conta de serviço).

Desativar conta

A função Deactivate Account (Desativar conta) desativa a sua conta Smart TV e exclui essa conta e todas as configurações da conta inteiramente do Smart Hub.

Redefinir

A função Reset (Redefinir) inicializa todos os widgets transferidos por download, apaga todas as contas de usuário e configurações do produto e redefine todas as configurações do Smart Hub para as definições padrão de fábrica. Em seguida, reinicia o Smart Hub como se estivesse iniciando pela primeira vez. No entanto, sua conta permanece no servidor Smart Hub. Para efetuar login na sua conta, digite o seu ID e senha na janela Create Account (Criar conta). Para usar a função Reset (Redefinir), siga estas etapas:

1. No menu Account Management (Gerenciamento de conta), selecione Reset (Redefinir) e, em seguida, pressione o botão ENTRAR. A janela Reset (Redefinir) é exibida.
2. Digite a senha de segurança. É a senha que você digitou se tiver configurado uma classificação parental BD ou DVD (consulte a página 43). Se isso não foi feito, insira 0000.
3. Após alguns instantes, o Smart Hub é redefinido automaticamente. A janela pode ficar preta e, em seguida, o Smart Hub reaparece. Em alguns instantes, ele inicia o procedimento de reinicialização.
4. Para concluir a reinicialização, há a Etapa 4 em Iniciando o Smart Hub pela primeira vez. (Consulte a página 60)

NOTA

• Se você esquecer sua senha, pressione o botão PARAR (■) no painel frontal do produto por mais de 5 segundos sem um disco inserido.

Propriedades

O item de menu Properties (Propriedades) lista três funções que exibem as informações sobre o Smart Hub:

More (Mais)

Lista informações sobre o Smart Hub incluindo o número da versão, o número de serviços instalados, o uso da memória e o ID exclusivo do produto.

Check the speed of your internet connection (Verificar a velocidade da sua conexão com a Internet)

Executa um teste que mede a rapidez da sua conexão ao servidor da Samsung em Mbps (Megabits por segundo).

Velocidades inferiores a 1.5 Mbps podem limitar seu aproveitamento do Smart Hub.

O menu do modo de edição - AMARELO (C)

As funções no menu Edit Mode (Modo Edic.) permitem manipular os widgets na janela Meus aplicativos do Smart Hub. Usando estas funções, você pode bloquear e desbloquear o acesso a alguns widgets, criar novas pastas (New Folder) e mover os widgets para elas, renomear as pastas, excluir os widgets e alterar a posição dos widgets na tela.

Para acessar o menu Modo Edic. e, em seguida, selecionar um item de menu, siga estas etapas:

1. Pressione o botão AMARELO (C) no controle remoto. A barra de menus Edit Mode (Modo Edic.) aparece na parte inferior da janela.
2. Pressione ▲▼◀▶ para selecionar um item de menu e, em seguida, pressione o botão ENTRAR.

As funções na barra de menu Edit Mode (Modo Edic.) estão descritas abaixo.

NOTA

• Alguns itens de menu podem não aparecer na janela. Para ver esses itens, pressione ▼▶ para ir para a borda da janela e, em seguida, pressione mais uma vez para revelar os itens.
• Você pode fechar a barra destacando o X no lado inferior direito e, em seguida, pressionando o botão ENTRAR.

Mover

A função Move (Mover) permite alterar a posição da janela de um widget. Para usar a função Move (Mover), siga estas etapas:

1. Pressione o botão AMARELO (C) no controle remoto.
2. Selecione um widget e, em seguida, pressione o botão ENTRAR. Aparece uma marca de vista acima do widget.
3. Prima ▲▼◀▶ para selecionar Move (Mover) e, em seguida, prima o botão ENTRAR. É apareceu a janela Move (Mover).
4. Pressione ▲▼◀▶ para mover o ícone. Pressione o botão ENTRAR quando o ícone estiver na posição de sua escolha. O widget se move para seu novo local.

Nova pasta

A função New Folder (Nova pasta) permite criar e nomear novas pastas. Depois de ter criado uma pasta, você pode mover os widgets nela. Para usar a função New Folder (Nova pasta), siga estas etapas:

1. Pressione o botão AMARELO (C) no controle remoto.
2. Pressione ▲▼◀ para mover o cursor para a nova pasta e, em seguida, pressione o botão ENTRAR. Aparecem a janela New Folder (Nova pasta) e um teclado.
3. Use o teclado para inserir o nome da pasta e, em seguida, pressione o botão ENTRAR. A janela New Folder (Nova pasta) se fecha e a nova pasta aparece na janela do Smart Hub.

Serviços de rede

Mover para pasta

A função Move to Folder (Mover para pasta) permite mover um widget para uma pasta. Para usar a função Move to Folder (Mover para pasta), siga as etapas:

1. Pressione o botão AMARELO (C) no controle remoto.
2. Selecione um widget e, em seguida, pressione o botão ENTRAR.
3. Pressione ▲▼◀ para selecionar a pasta e, em seguida, pressione o botão ENTRAR. A janela Move to Folder (Mover para pasta) é aberta.
4. Pressione ▲▼◀ para selecionar a pasta, em seguida, pressione o botão ENTRAR. A mensagem Moved to Folder (Movido para pasta) aparece e, em seguida, se fecha. O widget foi movido para a pasta.

Para acessar os widgets em uma pasta

1. Fecha o menu Edit Mode (Modo Edic.).
2. Em My Applications (Meus aplicativos), pressione ▲▼◀ para selecionar uma pasta e, em seguida, pressione o botão ENTRAR. A pasta se abre.
3. Selecione um widget e, em seguida, pressione o botão ENTRAR. O aplicativo do widget ou o serviço é iniciado.

Para editar os itens em uma pasta

Selecione uma pasta e, em seguida, pressione o botão ENTRAR. A pasta se abre.

Pressione o botão AMARELO (C) no controle remoto. Os botões de edição aparecem na parte inferior da janela.

Esses botões funcionam da mesma maneira que os botões do menu Edit Mode (Modo Edic.) na janela principal. Por exemplo, para mover um widget de volta para a janela principal My Applications (Meus aplicativos):

1. Selecione o widget.
2. Selecione Move to Folder (Mover para pasta) e, em seguida, pressione o botão ENTRAR. A janela Move to Folder (Mover para pasta) é exibida.
3. Selecione My Applications (Meus aplicativos) e, em seguida, pressione o botão ENTRAR. A janela Move to Folder (Mover para pasta) se fecha e o widget volta para a janela principal My Applications (Meus aplicativos).

Renomear pasta

A função Rename Folder (Renomear pasta) permite renomear as pastas. Para usar a função Rename Folder (Renomear pasta), siga estas etapas:

1. Pressione o botão AMARELO (C) no controle remoto.
2. Pressione o botão AMARELO (C) no controle remoto. Selecione a pasta e, em seguida, pressione o botão ENTRAR.
3. Pressione o botão AMARELO (C) no controle remoto. Selecione Rename Folder (Renomear uma pasta) e, em seguida, pressione o botão ENTRAR. Aparecem a janela Folder Rename (Renomear pasta) e um teclado.
4. Use o teclado para inserir um novo nome e, em seguida, pressione o botão ENTRAR. A janela Rename (Renomear) se fecha e o novo nome aparece abaixo da pasta.

Bloquear

A função Lock (Bloquear) permite bloquear alguns widgets em My Applications (Meus aplicativos) para que não possam ser abertos sem informar o código de segurança parental.

1. Pressione o botão AMARELO (C) no controle remoto.
2. Pressione o botão AMARELO (C) no controle remoto. Selecione um widget e, em seguida, pressione o botão ENTRAR. Se o widget puder ser bloqueado, o item de menu Lock (Bloquear) será ativado.
3. Pressione ▲▼◀▶ para selecionar Lock (Bloquear) e, em seguida, pressione o botão ENTRAR. A janela Security (Segurança) é exibida.
4. Digite o seu PIN de segurança parental (consulte a página 43). Se você não criou um PIN de segurança parental, digite 0000.
5. Pressione o botão ENTRAR. A janela Lock Service (Bloquear Serviço) aparece confirmando o bloqueio e, em seguida, se fecha. Um símbolo de bloqueio aparece junto ao widget.

Desbloquear

1. Pressione o botão AMARELO (C) no controle remoto.
2. Pressione ▲▼◀▶ para selecionar um widget bloqueado e, em seguida, pressione o botão ENTRAR.
3. Pressione ▲▼◀▶ para selecionar Unlock (Desbloquear) e, em seguida, pressione o botão ENTRAR. A janela Security (Segurança) é exibida.
4. Digite o seu PIN de segurança parental (consulte a página 43). Se você não criou um PIN de segurança parental, digite 0000.
5. Pressione o botão ENTRAR. A janela Lock Service Released (Bloquear serviços liberado) aparece confirmando que o bloqueio foi liberado e, em seguida, se fecha.

Excluir

As funções no menu de classificação permitem classificar os widgets em My Applications (Meus aplicativos) por nome, data, frequência (de uso) e categoria. Se você alterar manualmente a posição de um widget, o menu de classificação destacará automaticamente o usuário definido quando for iniciado. Para classificar os widgets em My Applications (Meus aplicativos), siga estas etapas:

1. Pressione o botão VERDE (B) no controle remoto.
2. Pressione ◀ para selecionar um modo de classificação e, em seguida, pressione o botão ENTRAR. O Smart Hub classifica os widgets pelo método que você escolheu.

Samsung Apps

O Samsung Apps permite transferir por download os aplicativos e os serviços pagos ou gratuitos para o seu Blu-ray Home Theater e visualizar ou usá-los em sua TV.

Esses aplicativos e serviços incluem vídeos, música, fotos, jogos, notícias, esportes, etc.

Os widgets para novos aplicativos aparecem em My Applications (Meus aplicativos).

Os aplicativos e serviços adicionais são adicionados regularmente.

Para transferir por download os aplicativos, você precisa criar uma conta Samsung e adicionar um cartão de crédito à conta.

Para acessar Samsung Apps, pressione os botões

▲▼▲▶ para navegar até a área Samsung Apps na janela principal do Smart Hub e, em seguida, pressione o botão ENTRAR. A janela Samsung Apps é exibida.

NOTA

• Se esta for a primeira vez que você acessa a loja, a janela de termos de serviço será exibida. Selecione Agree (Concordo) e, em seguida, pressione o botão ENTRAR.

Serviços de rede

Usando a tela Samsung Apps

Para usar a tela Samsung Apps, siga as seguintes etapas:

1. Pressione os botões ↓ para ir para a lista de categorias à esquerda.
2. Pressione os botões ▲▼ para destacar uma categoria. Em alguns segundos, a janela Samsung Apps exibe os aplicativos nessa categoria. As guias Sort (Classificar) aparecem na parte superior.
3. Pressione o botão ▶ para ir para os aplicativos ou serviços exibidos.
4. Pressione os botões ▲▼←▶ para selecionar um aplicativo ou serviço e, em seguida, pressione o botão ENTRAR. A janela Application Details (Detalhes do Aplicativo) aparece descrevendo o serviço ou o aplicativo.
5. Selecione Download Now (Transferir Agora) e, em seguida, pressione o botão ENTRAR. Se o aplicativo ou o serviço for gratuito, ele será transferido por download e executado. Se não for gratuito e houver uma taxa, siga as instruções na janela para concluir o download.

NOTA

• Alguns aplicativos são gratuitos para download, mas exigem registro no provedor ou uma conta paga no provedor para serem usados.
• Widgets para os aplicativos e serviços que você transferiu por download a partir do Samsung Apps aparecem em My Applications (Meus aplicativos).

Guias Classificar por

Você pode acessar as guias Sort By (Classificar por) na parte superior da janela usando os botões

▲▼◀▶. Cada guia exibe os serviços ou os aplicativos na categoria que você escolheu, classificados pelos critérios na guia (Recomendado, Mais baixado, Mais recente, Nome).

Você também pode usar o botão AZUL (D) no controle remoto para acessar as guias Sort By (Classificar por). Sempre que pressiona o botão AZUL (D), você altera a exibição a partir de uma guia de classificação para a próxima.

Samsung Apps por categoria

As seguintes categorias estão disponíveis:

• What's New? (Novidades): exibe os aplicativos recém-registrados.
• Video (Vídeo): exibe diversas mídias de vídeo, como filmes, aparições de TV e vídeos de curta duração. Game (Jogo): exibe diversos jogos como Sudoku e xadrez.
• Sports (Esportes): exibe diversos serviços de mídia de esportes como informações de partidas, imagens e vídeos de curta duração.
• Lifestyle (Estilo de vida): inclui diversos serviços de mídia de estilo de vida como música, ferramentas de gerenciamento de fotos pessoais e rede social como Facebook e Twitter.
• Information (Informações): inclui diversos serviços de informações, como notícias, mercado de ações e previsões do tempo.
• Other (Outro): inclui outros serviços diversos.

Minha conta

My Account (Minha conta) concede acesso ao histórico de download e ordem do Samsung Apps e à janela My Apps Cash. Você deve ter uma conta Samsung para acessar estas informações.

Ajuda

Se você tiver perguntas sobre o Samsung Apps, consulte primeiro Help (Ajuda). Se nenhuma dessas dicas for aplicável, visite www.samsung.com.

1. Pressione os botões ▲▼◁▷ para selecionar Help (Ajuda) e, em seguida, pressione o botão ENTRAR.
2. Pressione ◁ para entrar em Help (Ajuda) quando ela aparecer.
3. Pressione ▲▼ para rolar o texto de Ajuda.
4. Pressione ◁ para sair da Ajuda.

Usando os botões coloridos em seu controle remoto com Samsung Apps

• VERMELHO (A) (Login): para efetuar login na conta Smart TV.
• VERDE (B) (Thumbnail/List View (Visualização em miniatura/lista)): para alterar os aplicativos entre a visualização em miniatura e em lista.
• AZUL (D) (Sort By (Classificar por)): para classificar os aplicativos em uma categoria por Recommended (Recomendado), Most Downloaded (Mais baixado), Most Recent (Mais recente) ou Name (Nome).
• Return (Retomar): Para retornar ao menu anterior.

NOTA

• Os serviços de Conteúdo da Internet podem ser incluídos ou excluídos pelos provedores sem aviso.

Para obter instruções para usar a função Your Video (Seu vídeo) ou Search (Pesquisar), visite www.samsung.com

BD-LIVETM

Uma vez que o produto é conectado à rede, você pode apreciar vários conteúdos de serviços relacionados a filmes usando um disco compatível com BD-LIVE.

1. Conecte um cartão de memória USB ao conector USB na frente do produto e, em seguida, verifique sua memória restante. O dispositivo de memória deve ter pelo menos 1GB de espaço livre para acomodar os serviços BD-LIVE.
2. Insira um disco Blu-ray que ofereça suporte a BD-LIVE.
3. Selecione um item de vários conteúdos de serviços BD-LIVE fornecidos pelo fabricante do disco.

NOTA

A maneira como você usa BD-LIVE e o conteúdo fornecido pode diferir, dependendo do fabricante do disco.

Usando a função AllShare

AllShare permite reproduzir arquivos de música, vídeo e foto localizados no PC ou no telefone celular DLNA compatível ou NAS no produto.

Para usar AllShare com o seu produto, você deve conectar o produto à rede (consulte as páginas 26 e 27).

Para usar AllShare com o seu PC, você pode instalar o software AllShare em seu PC.

Se tiver um telefone celular DLNA compatível ou NAS, você pode usar AllShare sem qualquer software adicional.

Você pode transferir o software de PC por download e obter instruções detalhadas para usar AllShare a partir do site da Samsung.com.

Outras informações

Solução de problemas

Consulte a tabela abaixo quando este produto apresentar problemas de funcionamento. Se o problema que você tem não estiver listado abaixo ou se as instruções abaixo não ajudarem, desligue o produto, desconecte o cabo de alimentação e entre em contato com a Samsung Electronics.

Sintoma	Verificação/Solução
Não consigo ejectar o disco.	• O cabo de alimentação está completely connectado à tomada? • Desligue a unidade e ligue-a novamente.
0 iPod não liga.	• Verifi que a condição do conector iPod e dock. • Mude S/W para software.
A reprodução não é initiada.	• Verifique o número da região do BD/DVD. Discos BD/DVD adquiridos no exterior talvez não sejam reproducidos. • CD-ROMs e DVD-ROMs não podem ser reproducidos neste produto. • Verifique se o;nível de classifiçações está correto.
A reprodução não é automaticamente incidiada quando o botão Reprodução/Pausa é pressionado.	• Você está usingo um disco deformado ou um disco com riscos na superficie? • Limpe o disco.
0 som não é reproduzido.	• O home theater não emite som durante a reprodução<rápida, reprodução lenta e reprodução em camera lenta. • Os alto-falantes está correto correspondente connectados? A configuração do alto-falante está correto correspondente personalizada? • O disco foi severamente danIFICADO?
0 som pode ser ouvido apenas de outros alto-falantes e não de todos os 6.	• Em determinados discos BD/DVD, o som é reproduzido apenas pelos altofalantes frontais. • Verifique se os alto-falantes está correto correspondente connectados. • Ajuste o volume. • Ao ouvir um CD, rádio ou TV, o som é reproduzido apenas nos alto-falantes frontais. Selecione "PRO LOGIC II" pressionando PL II (Dolby Pro Logic II) no controle remoto para usar todos os seiis alto-falantes.
Som surround Dolby Digital 5.1 CH não é reproduzido.	• Há uma marca "Dolby Digital 5.1 CH" no disco? O som surround Dolby Digital 5.1 CH está reproduzido apenas se o disco tiver sido gravado com som de 5.1 canais. • O idioma do audio está correto correspondente confi gurado para Dolby Digital 5.1-CH na exibicao de informações?
0 controle remoto não funciona.	• Você está operando o controle remoto em sua faixa operacional e dentro do ângulo apropriado em relação ao sensor? • As pilhas está fracas? • Você selecionou as funções de modo do controle remoto (TV ou BD) corretoamente?
• O disco está girando, mas nenhum图像 é reproduzida. • A优质的图像 é ruim e a imagem está tremida.	• A TV está ligada? • Os cabos de video está correto correspondente connectados? • O disco está sujo ou danifiço? • Um disco com qualityde de fabricação ruim talvez não possa ser reproduzido.
0 idioma do.audio e as legendas não funciona.	• O idioma do录音 e as legendas não functionarão se o disco não os contiver.
Aanela de menu não é exibida quando a função de menu está selecionada.	• Você está usingo um disco que não contentem menus?
Sintoma	Verónica/Solução
A proporcão de aspecto não pode ser alterada.	• Você pode reproducir BD/DVDs com 16:9 nosodos 16:9phanumeric., 4:3 normal ou 4:3 convertido, mas BD/DVDs com 4:3 são podem ser vistos na proporcão 4:3. Veja a capa do Disco Blu-ray e, em seguida, seleciona a funcao apropriadna.
• O produit não está funcionando. (Exemplo: a energia acabou ou um ruido estranho é ouvido.)• O produits não está funcionando normalmente.	• Pressione e Secure o botão PARAR (■) do controle remoto por 5 segundo no modo STANDBY (ESPERA).- Usar a funcao RESET apagará todas as configurações armazenadas. Não faça isso, a não ser que sera necessário.
Você esqueceu a senha do nível de classificação.	• Sem um disco no produit, pressione e Secure o botão PARAR (■) por mais de 5 segundos. INIT está exibido no display e todas as configurações returnarão aos valores padrão. Em seguida, pressione o botão POWER.- Usar a funcao RESET apagará todas as configurações armazenadas. Não faça isso, a não ser que sera necessário.
Não é possivel receiveb transmissões de rádio.	• A antenna está connectada corretamente?• Se o sinal de entrada da antenna foro refrico, instale uma antenna de FM externa em uma area com boa receção.
Ao ouvir o audio da TVengo, nenhum som é reproduzido.	• Se o botão EJECT (▲) for pressionado quando você estiver ouvindo o.audio da TV, usinga as funções D.IN ou AUX, as funções BD/DVD são sintonizadas e isso emudecerá o AUDIO da TV.
"Não disponível" aparece naanela.	• Os recursos ou a coisa não podem ser conclusivos nestemomento porque: 1. O software do BD/DVD os restringe. 2. O software do BD/DVD não suporta o recurso (por exemplo, ângulos). 3. O recurso não está disponível no momento. 4. Você solicitou um número de&titledo ou capítulo ou tempo de busca que está fora do intervalo.
Se a saía HDMI for definida a um resolução que sua TV não possa suporar (por exemplo, 1080p), talvez você não veja uma imagem na TV.	• Pressione e Secure o botão PARAR (■) no pailin frontal por mais de 5segundos sem nenhum disco no interior. Todas as configurações são revertidas aoajustes de fábrica.
Não há saía HDMI.	• Verifique a conexão entre a TV e o conector HDMI do produit.• Verifique se sua TV suporta a resolutionde entrada HDMI 480p/720p/1080i/1080p.
Tela de saía HDMI anormal.	• Se um ruído aleatório aparecer naanela, a TV não suportará HDCP (Proteção de conteudo digital de largura de banda alta).

Outras informações

Sintoma	Verificação/Solução
Função do PC Share Manager
Vejo pastas compartmentidas pelo PC Share Manager, mas não vejo arquivos.	· Uma vez que ele minha aparvas correspondentes às categorias de imagem, música e filme, os arquivos que não correspondem a estas categorias podem não ser exibidos.
Função AllShare
O video está sido reproduzido de maneira intermitente.	· Verifique se a rede está estável. · Verifique se o cabo de rede está corretoamente connectado e se a rede não está sobrecarregada. · A conexão sem fio entre o servidor e o produto é instável. Verifique a conexão.
A conexão AllShare entre a TV e o PC está instálvel.	· O endereço IP na mesma sub-rede deve ser exclusivo, do contrário, o fenômeno de colisão de IP pode ocorro. · Verifique se você tem um firewall ativado. Se esse for o caso, desativa a função do firewall.
BD-LIVE
Não consigo estabelecer conexão com o servidor BD-LIVE.	· Verifique se a conexão de rede foi bem sucedida ou não usingo o menu Teste da Rede. · Verifique se o dispositalo de memória USB está ou não connectado ao produto. · O dispositalo de memória deve terleo些po menos 1GB de espaço livre para acomodar o的服务 BD-LIVE. Você pode verifiar o tamanho disponível no Gerenciamento de dados BD. (Consulte a pageda 42). · Verifique se o menu Conexão à Internet do BD-Live está definido como Autorizar (Tudo). · Se os procedimentos acima não foram suficientes, entre em conta com o fornecedor de conteúdo ou atualize o ultimate firmware.
Ao usar o service BD-LIVE, ouroorro umerro.	· O dispositalo de memória deve terleo些poimento 1GB de espaço livre para acomodar o的服务 BD-LIVE. Você pode verifiar o tamanho disponível no Gerenciamento de dados BD. (Consulte a pageda 42)

NOTA

• Quando as configurações padrão de fábrica foram restauradas, todos os dados do usuário armazenados nos dados do BD são excluídos.

Especificações
Geral	Peso	3.5 kg
	Dimensoes	429.3 (L) x 58.4 (A) x 325.1 (P) mm
	Faixa de temperatura de operação	+5°C a +35°C
	Faixa de umidade de operação	10 % a 75 %
Sintonizador de FM	Relação sinal/ruído	55 dB
	Sensibilidade'utilizando	12 dB
	Distortion harmonic total	0.5 %
Disco	BD (Disco Blu-ray)	Veloculdade de leitura : 9.834 m/s
	DVD (Digital Versatile Disc)	Veloculdade de leitura : 6.98 - 7.68 m/s
		Tempo de reprodução aproximado (Um lado, Disco de camada Únicá) : 135 min.
	CD : 12cm (COMPACT DISC)	Veloculdade de leitura : 4.8 ~ 5.6 m/s
		Tempo máximo de reprodução : 74 min.
	CD : 8cm (COMPACT DISC)	Veloculdade de leitura : 4.8 ~ 5.6 m/s
		Tempo(Maximo de reprodução : 20 min.
Saía de video	Video Composite	1 canal: 1.0 Vp-p (75 Ω de全球最大)
		Disco Blu-ray : 480i DVD : 480i
	Video Component	Y : 1.0 Vp-p (75 Ω全球最大)
		Pr : 0.70 Vp-p (75 Ω全球最大)
		Pb : 0.70 Vp-p (75 Ω全球最大)
		BD : 480i DVD : 480p, 480i
Video/Áudio	HDMI	1080p, 1080i, 720p, 480p
		Áudio multicanal PCM, Áudio de fluxo de dados, AUDIO PCM
Amplificador	Saía do alto-falante frontal	165W x 2(3Ω)
	Saía do alto-falante central	170W(3Ω)
	Saía do alto-falante surround	165W x 2(3Ω)
	Saía do alto-falante subwoofer	170W(3Ω)
	Resposta de freqüência	Entrada analógica 20Hz~20kHz (±3dB)
		Entrada digital 20Hz~40kHz (±-4dB)
	Relação de S/R	70dB
	Separação de canal	60dB
	Sensibilitadede entrada	(AUX)500mV

Outras informações

Alto-falante	Sistema do alto-falante	Sistema de alto-falantes de 5.1 canais
		Frontal	Surround	Central	Subwoofer
	Impedência	3 Ω	3 Ω	3 Ω	3 Ω
	Faixa de frequência	140Hz~20kHz	140Hz~20kHz	140Hz~20kHz	40Hz ~ 160Hz
	Nivel de pressão de saída do som	86dB/W/M	86dB/W/M	86dB/W/M	88dB/W/M
	Entrada nominal	165W	165W	170W	170W
	Entrada maior	330W	330W	340W	340W
	Dimensoes (L x A x P)	Frontal/Surround : 90 x 1300 x 119 mm (base do pedestal : 250 x 250) Central : 360 x 74.5 x 68.5 mm Subwoofer : 200 x 390 x 350 mm
	Pesos	Frontal : 4.19 Kg, Surround : 3.80 Kg Central : 0.98 Kg, Subwoofer : 5.0 Kg

*: Especificações nominais

• A Samsung Electronics Co., Ltd reserva-se o direito, sem aviso prévio, de fazer alterações nas especificações.
• O peso e as dimensões são aproximados.
• Design e especificações estão sujeitos a alterações sem aviso prévio.
• Para obter dados sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta que está no produto.

SWA-5000

Peso	1.14 Kg
Dimensoes (L x A x P)	76.2 x 228.6 x 152.4 mm
Faixa de temperatura de operação	+5°C a +35°C
Faixa de umidade de operação	10% ~ 75%
Saía	165W x 2 CH
Faixa de frequência	20Hz~20KHz
Relação de S/R	65dB

Aviso da Cinavia: Este produto utiliza a tecnologia Cinavia para

Nota da Cinavia: Esse produto usa Tecnologia

Cinavia para limitar o uso de cópias não autorizadas de filmes e vídeos produzidos comercialmente e sua trilha sonora. Quando se detecta a produção de uma cópia não autorizada, aparece uma mensagem e a reprodução ou cópia é interrompida.

Há mais informações sobre a Tecnologia Cinavia na Central Cinavia on-line de informações ao cliente, em http://www.cinavia.com. Para solicitar mais informações sobre a Cinavia pelo correio, envie um cartão postal com seu endereço para: Cinavia Consumer Information Centre, P.O. Box 86851, San Diego, CA, 92138, USA.

Este produto incorpora Tecnologia proprietária sob licença da Verance Corporation e protegida pela Patente 7.369.677 dos EUA e outras patentes nos EUA e no mundo todo, emitidas e pendentes, além de direitos autorais e proteção ao segredo comercial de certos aspectos dessa Tecnologia. Cinavia é uma marca registrada da Verance Corporation. Copyright 2004-2010 Verance Corporation. Todos os direitos reservados à Verance. É proibido realizar engenharia reversa ou desmontagem.

para limitar a utilização não autorizada de cópias de alguns filmes e vídeos produzidos comercialmente e respectivas bandas sonoras. Quando a utilização proibida de uma cópia não autorizada é detectada, é apresentada uma mensagem e a reprodução ou cópia é interrompida. Poderá obter mais informações sobre a Tecnologia Cinavia no Centro de Informação ao Consumidor Online da Cinavia em http://www.cinavia.com. Para solicitar informações adicionais sobre a Cinavia por correio, envie um bilhete postal com a sua morada para: Cinavia Consumer Information Centre, P.O. Box 86851, San Diego, CA, 92138, USA. Este produto incorpora Tecnologia proprietária ao abrigo da licença da Verance Corporation e protegida pela patente americana 7.369.677 e outras patentes dos EUA e de outros países, emitidas ou cuja aprovação esteja pendente, bem como direitos de autor e proteção de segredo comercial para determinados aspectos da Tecnologia mencionada. A Cinavia é uma marca comercial da Verance Corporation. Direitos de autor 2004-2010 Verance Corporation. Todos os direitos reservados pela Verance. É proibido qualquer procedimento de desmontagem ou montagem.

Aviso da Cinavia: Este produto utiliza a Tecnologia

Informações de conta mundial com a SAMSUNG

Se tiver dúvidas ou comentários relacionados aos produtos Samsung, entre em contato com a Central de atendimento ao cliente SAMSUNG.

Area	Contact Center	Web Site
■ North America
Canada	1-800-SAMSUNG (726-7864)	www.samsung.com
Mexico	01-800-SAMSUNG (726-7864)	www.samsung.com
U.S.A	1-800-SAMSUNG (726-7864)	www.samsung.com
■ Latin America
Argentine	0800-333-3733	www.samsung.com
Brazil	0800-124-421 / 4004-0000	www.samsung.com
Chile	800-SAMSUNG (726-7864)	www.samsung.com
Colombia	01-8000112112	www.samsung.com
Costa Rica	0-800-507-7267	www.samsung.com
Dominica	1-800-751-2676	www.samsung.com
Ecuador	1-800-10-7267	www.samsung.com
El Salvador	800-6225	www.samsung.com
Guatemala	1-800-299-0013	www.samsung.com
Honduras	800-7919267	www.samsung.com
Jamaica	1-800-234-7267	www.samsung.com
Nicaragua	00-1800-5077267	www.samsung.com
Panama	800-7267	www.samsung.com
Peru	0-800-777-08	www.samsung.com
Puerto Rico	1-800-682-3180	www.samsung.com
Trinidad & Tobago	1-800-SAMSUNG (726-7864)	www.samsung.com
Venezuela	0-800-100-5303	www.samsung.com
■ Europe
Albania	42 27 5755	-
Austria	0810 - SAMSUNG (7267864, € 0.07/min)	www.samsung.com
Belgium	02-201-24-18	www.samsung.com/be (Dutch)www.samsung.com/be_fr (French)
Bosnia	05 133 1999	-
Bulgaria	07001 33 11	www.samsung.com
Croatia	062 SAMSUNG (062 726 7864)	www.samsung.com
Czech	800-SAMSUNG (800-726786)Samsung Zrt, Česká organizáční složká, Oasis Florenc, Soko-lovská394/17, 180 00, Praha 8	www.samsung.com
Denmark	70 70 19 70	www.samsung.com
Finland	030 - 6227 515	www.samsung.com
France	01 48 63 00 00	www.samsung.com
Germany	01805 - SAMSUNG (726-7864 € 0,14/Min)	www.samsung.com
Hungary	06-80-SAMSUNG (726-7864)	www.samsung.com
Italia	800-SAMSUNG (726-7864)	www.samsung.com
Kosovo	[phone]	-
Luxemburg	261 03 710	www.samsung.com
Macedonia	023 207 777	-
Montenegro	020 405 888	-
Netherlands	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com
Norway	815-56 480	www.samsung.com
Poland	0 801 1 SAMSUNG (172678) / 022-607-93-33	www.samsung.com
Portugal	80820-SAMSUNG (726-7864)	www.samsung.com
Rumania	1. 08010 SAMSUNG (726787) - doar din reteaea Romtelecom, tarif local2. 021 206.01.10 - din orice retea, tarif normal	www.samsung.com

Area	Contact Center	Web Site
Serbia	0700 Samsung (0700 726 7864)	www.samsung.com
Slovakia	0800-SAMSUNG (726-7864)	www.samsung.com
Spain	902-1-SAMSUNG (902 172 678)	www.samsung.com
Sweden	0771 726 7864 (SAMSUNG)	www.samsung.com
Switzerland	0848-SAMSUNG (7267864, CHF 0.08/min)	www.samsung.com/ch www.samsung.com/ ch_fr/(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com
Eire	0818 717100	www.samsung.com
Lithuania	8-800-77777	www.samsung.com
Latvia	8000-7267	www.samsung.com
Estonia	800-7267	www.samsung.com
■ CIS
Russia	8-800-555-55-55	www.samsung.com
Georgia	8-800-555-555	-
Armenia	0-800-05-555	-
Azerbaijan	088-55-55-555	-
Kazakhstan	8-10-800-500-55-500 (GSM: 7799)	www.samsung.com
Uzbekistan	8-10-800-500-55-500	www.samsung.com
Kyrgyzstan	00-800-500-55-500	www.samsung.com
Tadjikistan	8-10-800-500-55-500	www.samsung.com
Ukraine	0-800-502-000	www.samsung.ua www.samsung.com/ ua_ru
Belarus	810-800-500-55-500	-
Moldova	00-800-500-55-500	-
■ Asia Pacific
Australia	1300 362 603	www.samsung.com
New Zealand	0800 SAMSUNG (0800 726 786)	www.samsung.com
China	400-810-5858 / 010-6475 1880	www.samsung.com
Hong Kong	(852) 3698 4698	www.samsung.com/hk www.samsung.com/ hk_en/
India	3030 8282 / 1800 110011 / 1800 3000 8282 / 1800 266 8282	www.samsung.com
Indonesia	0800-112-8888 / 021-5699-7777	www.samsung.com
Japan	0120-327-527	www.samsung.com
Malaysia	1800-88-9999	www.samsung.com
Philippines	1-800-10-SAMSUNG(726-7864) / 1-800-3-SAMSUNG(726-7864) / 1-800-8-SAMSUNG(726-7864) / 02-5805777	www.samsung.com
Singapore	1800-SAMSUNG (726-7864)	www.samsung.com
Thailand	1800-29-3232 / 02-689-3232	www.samsung.com
Taiwan	0800-329-999	www.samsung.com
Vietnam	1 800 588 889	www.samsung.com
■ Middle East
Bahrain	8000-4726	www.samsung.com
Egypt	08000-726786	www.samsung.com
Jordan	800-22273	www.samsung.com
Morocco	080 100 2255	www.samsung.com
Oman	800-SAMSUNG (726-7864)	www.samsung.com
Saudi Arabia	9200-21230	www.samsung.com
Turkey	444 77 11	www.samsung.com
U.A.E	800-SAMSUNG (726-7864)	www.samsung.com
■ Africa
Nigeria	0800-SAMSUNG (726-7864)	www.samsung.com
South Africa	0860-SAMSUNG (726-7864)	www.samsung.com

SAMSUNG
