Tipo de Produto	Aquecedor de Água Elétrico
Modelo	BWH 50 EUC
Marca	Beko
Capacidade	50 Litros
Dimensões (Diâmetro x Altura)	450 mm x 800 mm
Peso (Vazio)	20 kg
Alimentação Elétrica	230 V / 50 Hz
Consumo de Energia	2000 W
Classe de Eficiência Energética	C
Faixa de Ajuste de Temperatura	30°C - 75°C
Elemento de Aquecimento	Aquecedor de imersão de cobre
Válvula de Segurança	Válvula de alívio de pressão (8 bar)
Proteção Contra Corrosão	Ânodo de magnésio
Isolamento	Espuma de poliuretano, 50 mm
Tipo de Montagem	Montagem na parede, vertical
Tipo de Conexão	Conexões de água inferiores (½" BSP)
Tipo de Controle	Botão termostático com luz indicadora
Manutenção	Drenar anualmente; substituir ânodo a cada 2-3 anos
Limpeza	Limpar exterior com pano úmido; lavar interior periodicamente
Recursos de Segurança	Proteção contra superaquecimento, proteção contra funcionamento a seco
Disponibilidade de Peças de Reposição	Termostato, elemento de aquecimento, ânodo, juntas
Índice de Reparabilidade	7.5 / 10
Garantia	2 anos
Certificações	CE, RoHS

Perguntas frequentes - BWH 50 EUC BEKO

Como instalar o aquecedor de água Beko BWH 50 EUC?

A instalação deve ser realizada por um técnico qualificado. Certifique-se de que a parede suporta o peso (aproximadamente 80 kg quando cheio). Conecte à água da rede e à alimentação elétrica de 230 V. Instale a válvula de segurança e ajuste o termostato conforme desejado.

Qual é a temperatura recomendada?

Para eficiência energética e evitar escaldaduras, ajuste o termostato entre 55°C e 60°C. Temperaturas mais altas aumentam o consumo de energia e o risco de queimaduras.

Com que frequência devo drenar o aquecedor de água?

Drene o tanque pelo menos uma vez por ano para remover sedimentos. Siga o manual: desligue a energia, feche a válvula de entrada, abra a torneira de água quente e drene pela válvula de drenagem.

Por que meu aquecedor de água está vazando pela válvula de alívio de pressão?

Uma pequena quantidade de gotejamento durante o aquecimento é normal. Se vazar constantemente, a válvula pode estar com defeito ou a pressão da água está muito alta. Teste a válvula manualmente; substitua se necessário.

Como substituir o ânodo de magnésio?

O ânodo protege contra corrosão. Verifique a cada 2 anos e substitua se tiver menos de 50% do tamanho original. Para substituir, drene o tanque, desaparafuse o ânodo antigo e instale um novo com selante de rosca.

O que fazer se a água não estiver aquecendo?

Primeiro verifique a alimentação elétrica e o disjuntor. Em seguida, teste o termostato e o elemento de aquecimento com um multímetro. Se estiverem com defeito, substitua-os. Certifique-se de que a proteção contra superaquecimento não disparou.

Posso usar um cabo de extensão para este aquecedor de água?

Não, nunca use um cabo de extensão. O aquecedor de água deve ser conectado diretamente a um circuito dedicado de 230 V com aterramento adequado para evitar riscos de incêndio ou choque.

Qual é a eficiência energética do BWH 50 EUC?

Possui classe de eficiência energética C (em uma escala de A++ a G). Para economizar energia, defina temperaturas mais baixas e isole os canos de água quente.

Quais peças de reposição estão disponíveis para este modelo?

As peças de reposição comuns incluem o termostato, o elemento de aquecimento, o ânodo de magnésio e juntas. Peça nos centros de serviço autorizados da Beko.

Como limpar o exterior do aquecedor de água?

Desconecte a energia e deixe esfriar. Limpe com um pano úmido e detergente suave. Evite limpadores abrasivos ou solventes que possam danificar a pintura.

MANUAL DE UTILIZADOR BWH 50 EUC BEKO

Aquecedor de Água Elétrico de Armazenamento

Manual de

Instruções

BWH 50 EUC

BWH 80 EUC

BWH 100 EUC

• A instalação e manutenção devem ser desempenhadas por profissionais qualificados ou técnicos autorizados.
• O fabricante não será responsabilizado por quaisquer danos ou avarias provocadas por uma instalação incorreta ou que não cumpre com as instruções incluídas neste panfleto.
• Para obter diretrizes de manutenção e instalação mais detalhadas, consulte os capítulos abaixo.

ÍNDICE

TÍTULO PAGINA

1. Precauções .....(2)
2. Introdução ao produto ....(3)
   3.Instalação de unidade .....(5)
3. Métodos de utilização....(7)
   5.Manutenção....(8)
   6.Resolução de problemas....(9)

1. PRECAUÇÕES

Antes de instalar este aquecedor de água, verifique e confirme que a tomada possui uma ligação à terra fiável. Caso contrário o aquecedor de água elétrico não pode ser instalado e utilizado. Não utilize extensões. A instalação e utilização incorreta deste aquecedor de água elétrico podem resultar em ferimentos graves ou perda de propriedade.

Precauções Especiais

• O aquecedor de água não está concebido para ser utilizado por pessoas (incluindo crianças) com capacidades físicas, mentais ou sensoriais reduzidas, ou sem experiência ou conhecimento, a menos que sejam supervisionadas ou instruídas sobre a sua utilização por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o aquecedor.
• A parede na qual o aquecedor de água elétrico está instalado deve ser capaz de suportar uma carga de mais de duas vezes o peso do aquecedor completamente cheio de água sem provocar distorções e fissuras. Caso contrário devem ser adotadas outras medidas de reforço.
• A tomada deve possuir uma ligação á terra fiável. A altura de instalação da tomada não deve ser inferior a 1,8 m. A corrente nominal da tomada deve ser inferior a 16 A. A tomada e a ficha devem ser mantidas secas para impedir a fuga elétrica. Se o cabo flexível de alimentação for danificado, o cabo de alimentação especial fornecido pelo fabricante deve ser selecionado e substituído por pessoal de manutenção profissional.
• A pressão de entrada máxima de água é de 0,5 MPa; a pressão de entrada mínima de água é de 0,1 MPa, se tal for necessário para o correto funcionamento do aparelho.
• Ao utilizar o aquecedor pela primeira vez (ou a primeira utilização após a manutenção), não deve ligar o aquecedor até este estar cheio de água. Ao encher com água, pelo menos uma das válvulas de saída na saída do aquecedor deve ser aberta para permitir a saída de ar. Esta válvula pode ser encerrada após o aquecedor ter sido cheio com água.

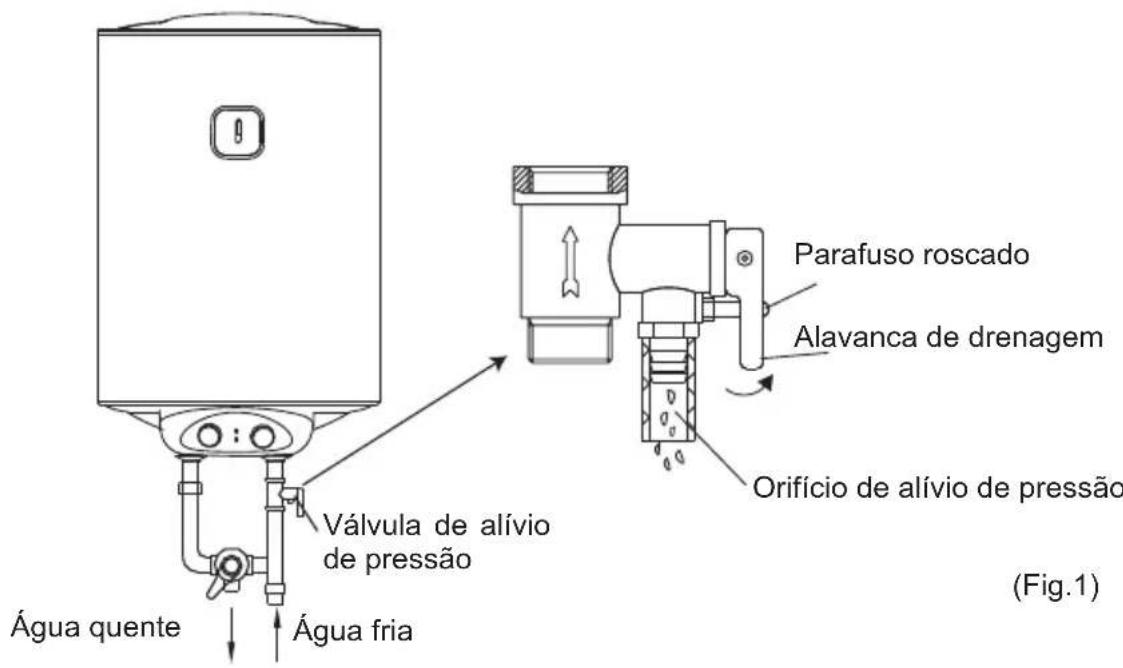

• A válvula de alívio de pressão anexada ao aquecedor deve ser instalada na entrada de água fria do aquecedor e certifique-se de que não está exposta ao vapor. A água pode ser escoada a partir da válvula de descompressão, logo o tubo de escoamento deve estar aberto para o ar livre. Para drenar a água no interior do recipiente interior pode ser utilizada a válvula de alívio de pressão. Rode o parafuso roscado da válvula de alívio de pressão e eleve a alavanca de drenagem para cima (Ver Fig. 1). O tubo de drenagem ligado ao orifício de alívio de pressão deve ser mantido inclinado para baixo e num ambiente sem gelo. A água pode pingar do tubo de descarga do aparelho de alívio de pressão e este tubo não deve ser deixado aberto para o ar livre.
• Durante o aquecimento podem surgir gotas de água que pingam do orifício de alívio de pressão da válvula de alívio de pressão, este fenómeno é normal. O orifício de alívio de pressão não deve ser bloqueado em nenhuma circunstância, caso contrário o aquecedor pode ficar danificado, podendo até resultar em acidentes. Se existir uma fuga de água em grandes quantidades, contacte o centro de apoio ao cliente para reparações.
• É necessário verificar e limpar regulamente a válvula de alívio de pressão para que esta não fique bloqueada.

- Visto a temperatura da água no interior do aquecedor poder alcançar 75º C, a água quente não deve ser exposta a corpos humanos quando utilizada inicialmente. Ajuste a temperatura da água para um valor adequado para evitar escaldamento.

- Se quaisquer peças ou componentes deste aquecedor de água elétrico forem danificadas, contacte o centro de apoio ao cliente para reparações.

2. INTRODUÇÃO DE PRODUTO

2.1 Parâmetros de Desempenho Técnico

Modelo	Volume (L)	Potência Nominal (W)	Tensão Nominal (V CA)	Pressão Nominal (MPa)	Temperatura Máxima da Água (°C)	Classe de Proteção	Grau de Resistência à Água
BWH 50 EUC	50	2000	220-240	0.75	75	I	IPX4
BWH 80 EUC	80	2000	220-240	0.75	75	I	IPX4
BWH 100 EUC						I	IPX4750.75220-24

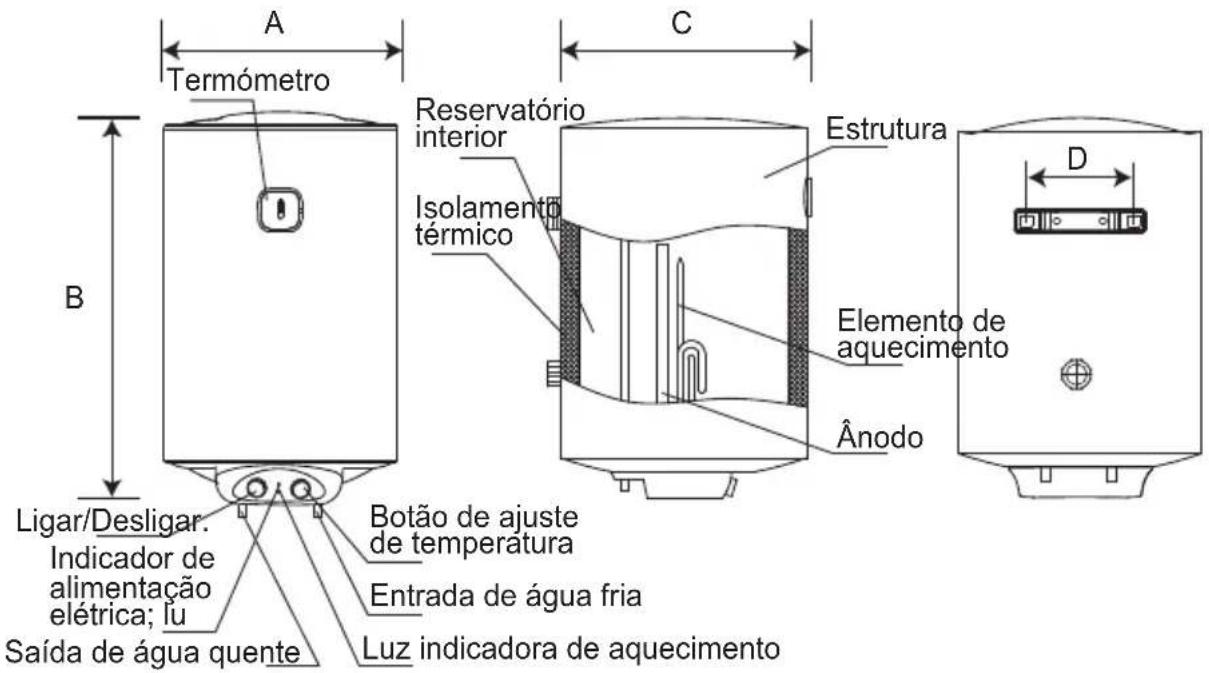

2.2 Breve introdução à estrutura de produto

	50L	80L	100L
A	385	450	450
B	759	791	956
C	385	450	450
D	200	200	200

(Nota: As dimensões All estão em mm)

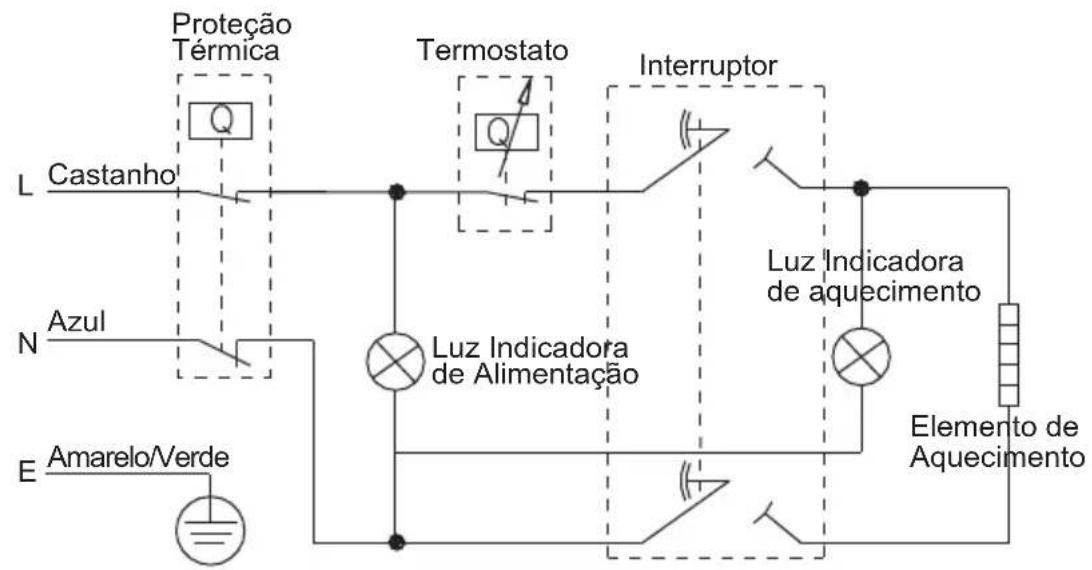

2.3 Diagrama de Cablagem Interna

DIAGRAMA DE CABLAGEM

3. INSTALAÇÃO DA UNIDADE

3.1 Instruções de Instalação

① Este aquecedor de água elétrico deve ser instalado numa parede sólida. Se a força da parede não for suficiente para suportar uma carga igual a duas vezes o peso total do aquecedor cheio com água é necessário instalar um suporte especial.

Em caso de paredes de tijolo ocas, certifique-se de que estas são completamente cheias de cimento.

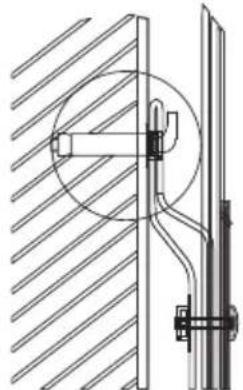

② Após selecionar uma localização apropriada, determine as posições dos dois orifícios de instalação utilizados para os parafusos de expansão com gancho. Perfure dois orifícios na parede com a profundidade correspondente utilizando uma broca com um tamanho correspondente ao dos parafusos de expansão fornecido com a máquina, introduza os parafusos, coloque o gancho orientado para cima, aperte as porcas para fixar firmemente e, em seguida, pendure o aquecedor de água elétrica nos mesmos (Ver Fig. 2).

Parafuso de expansão (com gancho)

(Fig.2)

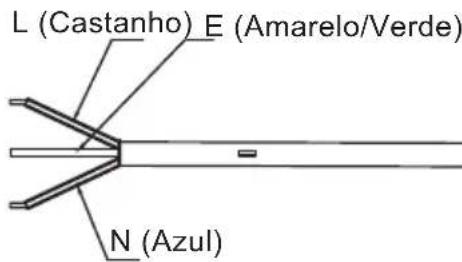

③ Instale a tomada de alimentação elétrica na parede. A tomada de alimentação elétrica deve ser de 220 V. É recomendado colocar a tomada à direita acima do aquecedor. A altura da tomada ao chão não deve ser inferior a 1,8 m (ver Fig. 3). Se existir alguma falha no cabo de alimentação, este deve ser substituído pelos fabricantes, agências ou pessoa qualificada capaz de o fazer de forma segura.

④ Se a casa de banho for demasiado pequena o aquecedor pode ser instalado noutra localização. No entanto, de modo a reduzir as perdas de calor na tubagem, a posição da instalação do aquecedor deve ser o mais próxima possível.

3.2 Ligações de Tubagem

① A dimensão de cada peça do tubo é de G1/2"; a pressão máxima de entrada deve utilizar Pa como unidade; a pressão mínima de entrada deve utiliza Pa como unidade.

② Ligação da válvula de alívio de pressão do aquecedor à entrada do aquecedor de água.
③ De modo a evitar fugas ao ligar as tubagens, as vedações em borracha fornecidas com o aquecedor devem ser colocadas na extremidade das roscas para garantir que as juntas são à prova de fugas (ver Fig. 4).

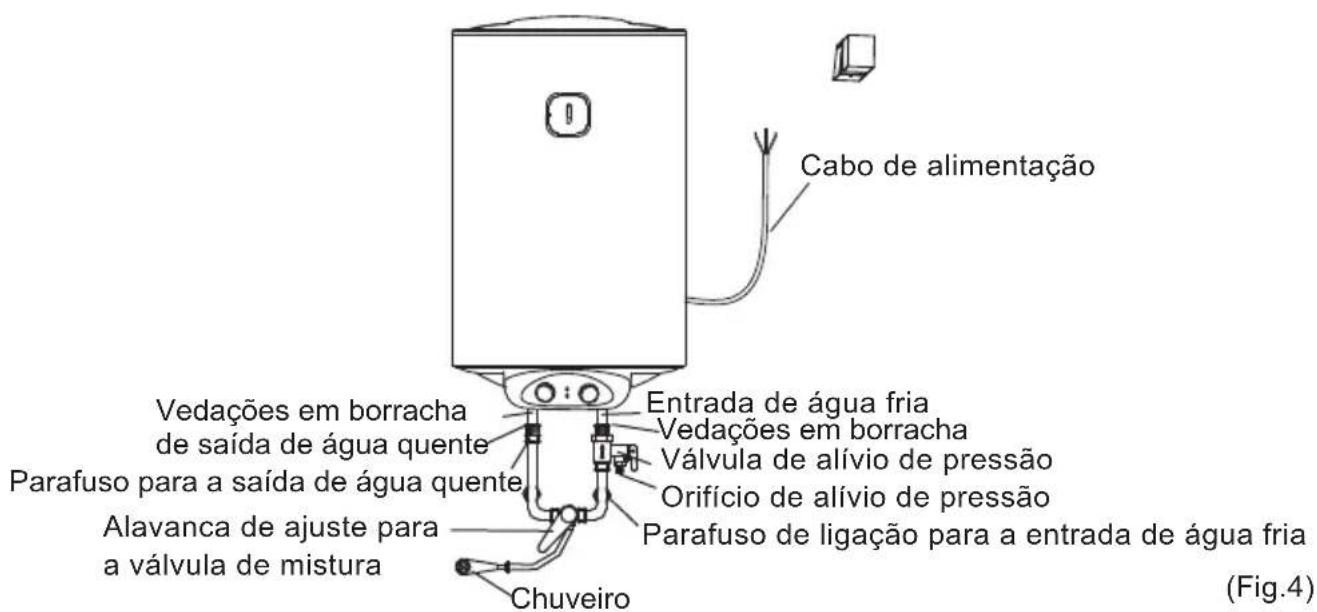

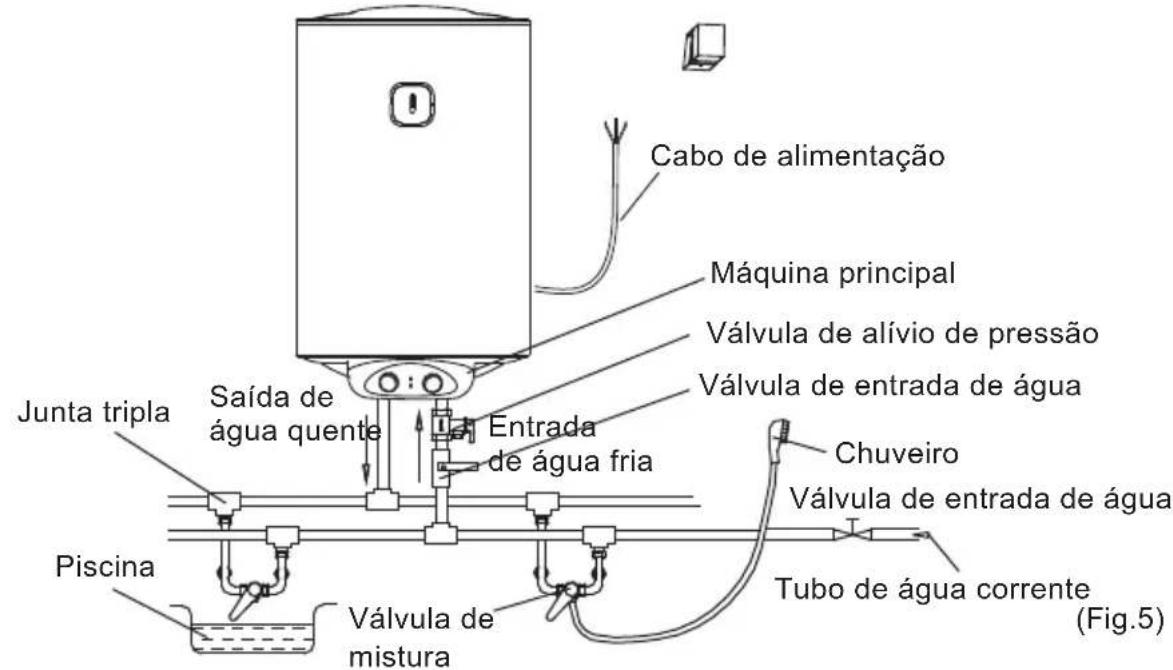

④ Se os utilizadores pretenderem utilizar um sistema de alimentação múltiplo, consulte o método apresentado nas fig. 5 e fig. 6 para consultar a ligação das tubagens.

NOTA

Certifique-se de que utiliza acessórios fornecidos pela nossa empresa para instalar este aquecedor de água elétrico. Este aquecedor de água elétrico não pode ser pendurado no suporte até ser confirmado que este é firme e fiável. Caso contrário o aquecedor de água elétrico pode cair da parede, resultando em danos ao aquecedor ou até acidentes graves ou ferimentos. Ao determinar as localizações dos orifícios dos parafusos deve certificar-se de que existe um espaço vazio com um mínimo de 0,2 m do lado direito do aquecedor elétrico, de modo a facilitar a manutenção do aquecedor caso esta seja necessária.

4. MÉTODOS DE UTILIZAÇÃO

- Inicialmente, abra qualquer uma das válvulas de saída na saída do aquecedor de água e, em seguida, abra a válvula de entrada. O aquecedor de água é cheio de água. Quando água flui do tubo de saída isto implica que o aquecedor foi completamente cheio de água e a válvula de saída pode ser fechada.

NOTA

Durante o funcionamento normal a válvula de entrada deve ser mantida aberta.

- Insira a ficha de alimentação elétrica na tomada

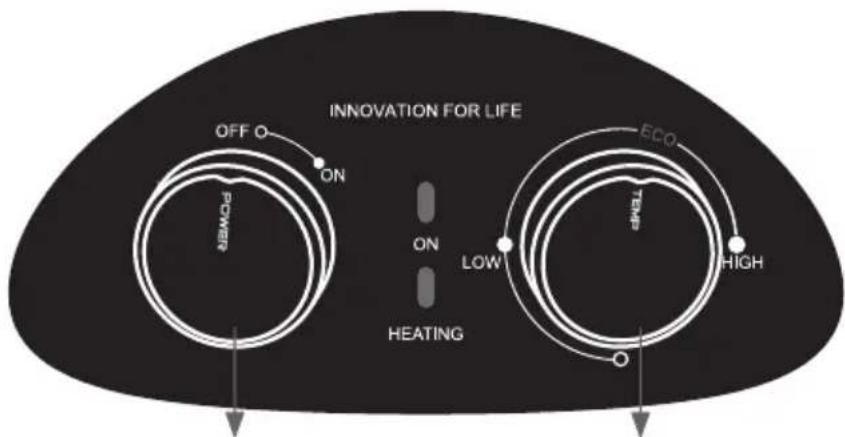

- Rode o botão de alimentação para "LIGADO", o indicador de "LIGADO" deve acender. Se pretender desligar o aquecimento do aquecedor de água, rode o botão de alimentação para "DESLIGADO", o indicador de "LIGADO" vai desligar.

- Rode o botão de ajuste da temperatura, o indicador de "AQUECIMENTO" vai acender. Utilize as marcações no botão para aumentar ou diminuir a definição de temperatura. O termostato vai controlar automaticamente a temperatura. Quando a temperatura da água no interior do aquecedor tiver atingido a temperatura definida, este vai desligar automaticamente e acender o indicador de "Aquecimento". Quando a temperatura da água descer abaixo do valor definido, o aquecedor vai ser ligado automaticamente para restaurar o aquecimento e a luz de aquecimento vai acender novamente.

DESLIGADO/LIGADO Botão de Ajuste de Temperatura
(Fig.7)

Antes de efetuar qualquer tipo de manutenção, corte a alimentação.

- Verifique a ficha e a tomada de alimentação elétrica tão frequentemente quanto possível. Certifique-se de que foi fornecida uma ligação à terra e um contacto elétrico adequado. A ficha e a tomada não devem aquecer de forma excessiva.

- Se o aquecedor não for utilizado durante muito tempo, especialmente em regiões com uma temperatura do ar baixa (abaixo de 0º C) é necessário drenar a água do aquecedor para impedir danos ao aquecedor de água, devido ao congelamento de água no reservatório interno. (Consulte Precauções neste manual para obter o método para drenar a água do contentor interior).

- Para garantir um funcionamento longo e fiável do aquecedor de água é recomendado limpar regularmente o reservatório interior e remover depósitos no elemento de aquecimento elétrico do aquecedor de água, assim como verificar a condição (completamente decomposto ou não) do ânodo de magnésio e, se necessário, substituir por um novo em caso de decomposição total. A frequência de limpeza do reservatório depende da dureza da água localizada neste território. A limpeza deve ser efetuada por serviços de manutenção especiais. Também pode solicitar ao vendedor o endereço do centro de serviço mais próximo.

- O aquecedor de água encontra-se equipado com um interruptor térmico que corta a alimentação ao elemento de aquecimento em caso de sobreaquecimento da água ou em caso de ausência de água. Se o aquecedor de água se encontrar ligado à alimentação principal, mas a água não for aquecida e o indicador não acender, então o interruptor térmico foi desligado ou então não foi ligado. Para repor o aquecedor de água para o estado operacional é necessário:

1. Cortar a alimentação elétrica ao aquecedor de água, remover a placa na lateral/cobertura inferior.
2. Premir o botão localizado no centro do interruptor térmico, consulte Fig. 8;
3. Se o botão não for premido e não ocorrer um "clique", deve aguardar até que o interruptor térmico arrefeça até à sua temperatura inicial.

(Fig.8)

AVISO

Não é permitido a não profissionais desmontar o interruptor térmico para repor. Contacte profissionais para efetuar a manutenção. Caso contrário a nossa empresa não irá assumir a responsabilidade em caso de acidentes relacionados com qualidade decorrentes de tal situação.

6. RESOLUÇÃO DE PROBLEMAS

Avarias Motivos Solução
A luz do indicador de aquecimento está desligada.	Avarias no controlador de temperatura.	Contacte os serviços da Carrier Midea India para obter ajuda com a reparação
Não sai água da saída de água quente.	1.A alimentação de água corrente foi cortada.2.A pressão hidráulica é demasiado baixa.3.A válvula de entrada de água corrente não está aberta.	1.Aguarde que a alimentação de água corrente seja restaurada.2.Utilize novamente o aquecedor quando a pressão hidráulica aumentar.3.Abra a válvula de entrada de água corrente.
A temperatura da água é demasiado elevada.	Avarias do sistema de controlo da temperatura.	Contacte os serviços da Carrier Midea India para obter ajuda com a reparação.
Fuga de água	Problema de vedação nas juntas dos tubos.	Efetua a vedação das juntas.

NOTA

As peças ilustradas neste manual de utilização e cuidados são apenas indicativas, as peças fornecidas podem diferir das ilustrações. Este produto destina-se apenas ao uso doméstico. As especificações encontram-se sujeitas a alterações sem aviso prévio.
