Tipo de producto	Calentador de agua eléctrico
Modelo	BWH 50 EUC
Marca	Beko
Capacidad	50 Litros
Dimensiones (Diámetro x Altura)	450 mm x 800 mm
Peso (vacío)	20 kg
Alimentación eléctrica	230 V / 50 Hz
Consumo de energía	2000 W
Clase de eficiencia energética	C
Rango de ajuste de temperatura	30°C - 75°C
Elemento calefactor	Calentador de inmersión de cobre
Válvula de seguridad	Válvula de alivio de presión (8 bares)
Protección contra la corrosión	Ánodo de magnesio
Aislamiento	Espuma de poliuretano, 50 mm
Tipo de montaje	Montaje en pared, vertical
Tipo de conexión	Conexiones de agua inferiores (½" BSP)
Tipo de control	Perilla termostática con luz indicadora
Mantenimiento	Drenar anualmente; reemplazar el ánodo cada 2-3 años
Limpieza	Limpiar el exterior con un paño húmedo; enjuagar el interior periódicamente
Características de seguridad	Protección contra sobrecalentamiento, protección contra funcionamiento en seco
Disponibilidad de repuestos	Termostato, elemento calefactor, ánodo, juntas
Índice de reparabilidad	7.5 / 10
Garantía	2 años
Certificaciones	CE, RoHS

Preguntas frecuentes - BWH 50 EUC BEKO

¿Cómo instalo el calentador de agua Beko BWH 50 EUC?

La instalación debe ser realizada por un técnico calificado. Asegúrese de que la pared pueda soportar el peso (aprox. 80 kg cuando está lleno). Conéctelo al agua de la red y a la alimentación eléctrica de 230 V. Instale la válvula de seguridad y ajuste el termostato según lo deseado.

¿Cuál es la temperatura recomendada?

Para la eficiencia energética y evitar quemaduras, ajuste el termostato entre 55°C y 60°C. Las temperaturas más altas aumentan el consumo de energía y el riesgo de quemaduras.

¿Con qué frecuencia debo drenar el calentador de agua?

Drene el tanque al menos una vez al año para eliminar los sedimentos. Siga el manual: apague la alimentación, cierre la válvula de entrada, abra el grifo de agua caliente y drene a través de la válvula de drenaje.

¿Por qué mi calentador de agua gotea por la válvula de alivio de presión?

Una pequeña cantidad de goteo durante el calentamiento es normal. Si gotea constantemente, la válvula puede estar defectuosa o la presión del agua es demasiado alta. Pruebe la válvula manualmente; reemplácela si es necesario.

¿Cómo reemplazo el ánodo de magnesio?

El ánodo protege contra la corrosión. Verifique cada 2 años y reemplácelo si tiene menos del 50% del tamaño original. Para reemplazarlo, drene el tanque, desenrosque el ánodo viejo e instale uno nuevo con sellador de roscas.

¿Qué debo hacer si el agua no se calienta?

Primero verifique la alimentación eléctrica y el disyuntor. Luego pruebe el termostato y el elemento calefactor con un multímetro. Si están defectuosos, reemplácelos. Asegúrese de que la protección contra sobrecalentamiento no se haya disparado.

¿Puedo usar un cable de extensión para este calentador de agua?

No, nunca use un cable de extensión. El calentador de agua debe conectarse directamente a un circuito dedicado de 230 V con conexión a tierra adecuada para evitar riesgos de incendio o descarga eléctrica.

¿Qué tan eficiente energéticamente es el BWH 50 EUC?

Tiene una clase de eficiencia energética de C (en una escala de A++ a G). Para ahorrar energía, ajuste temperaturas más bajas y aísle las tuberías de agua caliente.

¿Qué repuestos están disponibles para este modelo?

Los repuestos comunes incluyen el termostato, el elemento calefactor, el ánodo de magnesio y las juntas. Solicítelos en los centros de servicio autorizados de Beko.

¿Cómo limpio el exterior del calentador de agua?

Desconecte la alimentación y deje que se enfríe. Limpie con un paño húmedo y detergente suave. Evite limpiadores abrasivos o disolventes que puedan dañar la pintura.

MANUAL DE USUARIO BWH 50 EUC BEKO

Calentador de agua eléctrico

Manual de instrucciones

BWH 50 EUC

BWH 80 EUC

BWH 100 EUC

• La instalación y el mantenimiento tiene que ser llevado a cabo por profesionales cualificados o técnicos autorizados.
• El fabricante no se hace responsable de ningún daño o mal funcionamiento causado por una incorrecta instalación o el incumplimiento de las siguientes instrucciones que se incluyen en este folleto.
• Para obtener pautas de instalación y mantenimiento más detalladas, consulte los capítulos siguientes.

TABLA DE CONTENIDOS

TÍTULO PÁGINA

1. Precauciones....(2)
2. Introducción del producto .....(3)
   3.Instalación de la unidad....(5)
   4.Métodos de uso....(7)
   5.Mantenimiento....(8)
   6.Resolución de problemas....(9)

1. PRECAUCIONES

Antes de instalar el calentador de agua, asegúrese de que la conexión a tierra del la toma de corriente está efectivamente en tierra.

De lo contrario, no se podrá instalar ni usar el calentador de agua. No utilice regletas. Una instalación o uso inapropiado del calentador de agua eléctrico puede ocasionar daños graves o pérdidas de bienes.

Precauciones especiales

• El calentador de agua no debe ser usado por personas (incluido niños) con discapacidad física, sensorial o mental o sin experiencia ni conocimientos, a menos que estén bajo la supervisión o que hayan entendido las instrucciones de uso del aparato según la persona responsable de su seguridad. Los niños deben estar bajo supervisión para evitar que jueguen con el calentador. La pared en la que se instala el calentador de agua eléctrico debe soportar una carga superior al doble de peso del calentador cuando está lleno de agua sin que haya riesgo de deformación o grietas. De lo contrario, se deben llevar a cabo otras medidas de refuerzo.
• La toma de corriente debe estar bien fija en tierra. Cuando instale la toma de corriente la altura no puede ser inferior a 1,8 m. La corriente nominal no puede ser inferior a 16 A. La toma y el enchufe se deben mantener secos con tal de evitar fugas eléctricas. Si el cable de alimentación flexible presenta daños, debe hacer uso del cable suministrado por el fabricante. El cambio de cable debe realizarlo el personal de mantenimiento especializado.
• La presión máxima de la entrada de agua es de 0,5 MPa, la mínima es de 0,1 MPa, para un correcto funcionamiento del aparato.
• Cuando vaya a utilizar el calentador por primera vez (o sea el primer uso después del mantenimiento), no puede encenderlo hasta que no se haya llenado de agua por completo. Durante el llenado, al menos una de las válvulas de salida del calentador debe permanecer abierta para dejar escapar el aire. Esta válvula se podrá cerrar después de que se haya llenado de agua por completo.

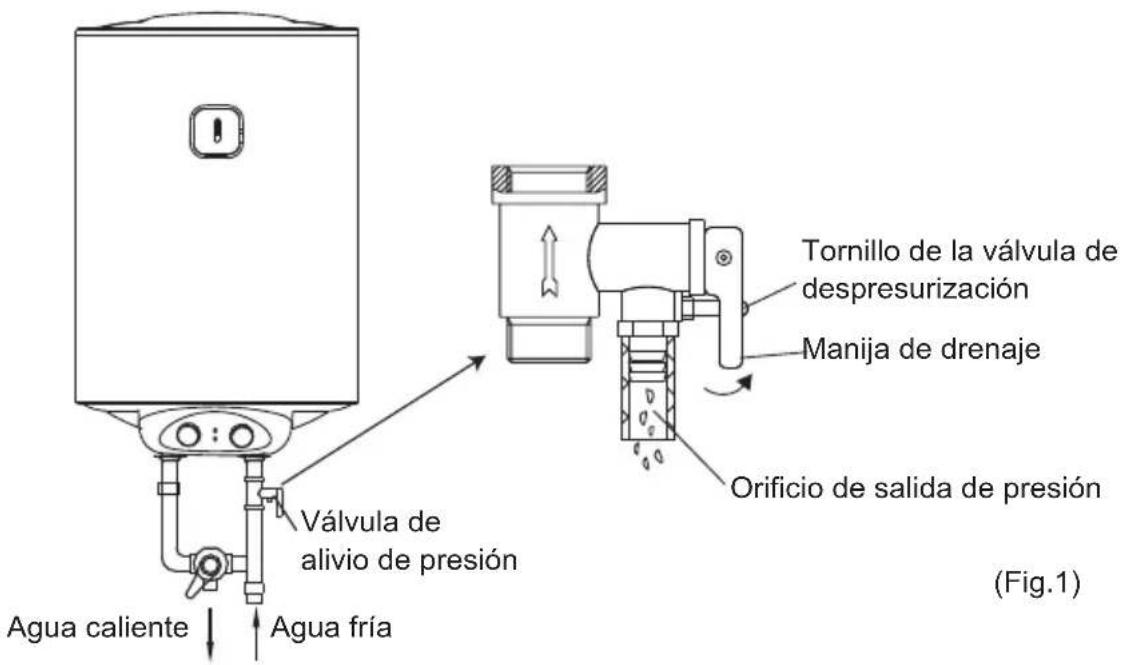

• La válvula de alivio de presión que se entrega junto con el calentador se debe instalar en la entrada de agua fría del mismo, asegúrese de que no está expuesta a vapores. Es posible que salga agua de la válvula de descarga, por lo que la tubería de fuga debe abrirse al aire libre. El drenaje del agua del interior del contenedor, se puede llevar a cabo con la válvula de alivio de presión. Desenrosque el tornillo de la válvula de despresurización y levante la manija de drenaje (vea la figura 1.) La tubería de drenaje conectada al orificio de salida de presión se debe mantener inclinada hacia abajo y en zonas libres de heladas. Es posible que gotee agua de la tubería de descarga del dispositivo de alivio de presión, por lo tanto esta tubería debe permanecer abierta al aire libre.
• Durante el proceso de calefacción es posible que caigan gotas desde el orificio de salida de presión de la válvula de alivio de presión, lo cual es algo común. El orificio de salida presión no se puede taponar en ningún caso, de los contrario, el calentador podría dañarse o incluso se podrían provocar accidentes. Por favor, si sale demasiado agua, contacte con el centro de atención al cliente para tramitar una reparación.

• La válvula de alivio de presión se debe limpiar y controlar con frecuencia, para evitar bloqueos.

• Puesto que la temperatura del agua del interior del calentador puede alcanzar hasta los 75°C, se debe evitar cualquier contacto con el agua caliente una vez ha comenzado a usarse. Ajuste adecuadamente la temperatura del agua para evitar riesgos de que hierva.

• Por favor, si alguna parte o pieza del calentador de agua eléctrico presenta daños, contacte con el centro de atención al cliente para tramitar una reparación.

2. PRESENTACIÓN DEL PRODUCTO

2.1 Parámetros técnicos de rendimiento

Modelo	Cantidad (B)	Nivel Potencia (W)	Nivel de tensión (ACV)	Nivel de presión (MPa)	Temperatura máxima del agua (°C)	Tipo de protección	Grado de resistencia al agua
BWH 50 EUC	50	2000	220-240	0.75	75	I	IPX4
BWH 80 EUC	80	2000	220-240	0.75	75	I	IPX4
BWH 100 EUC						I	IPX4750,75220-24

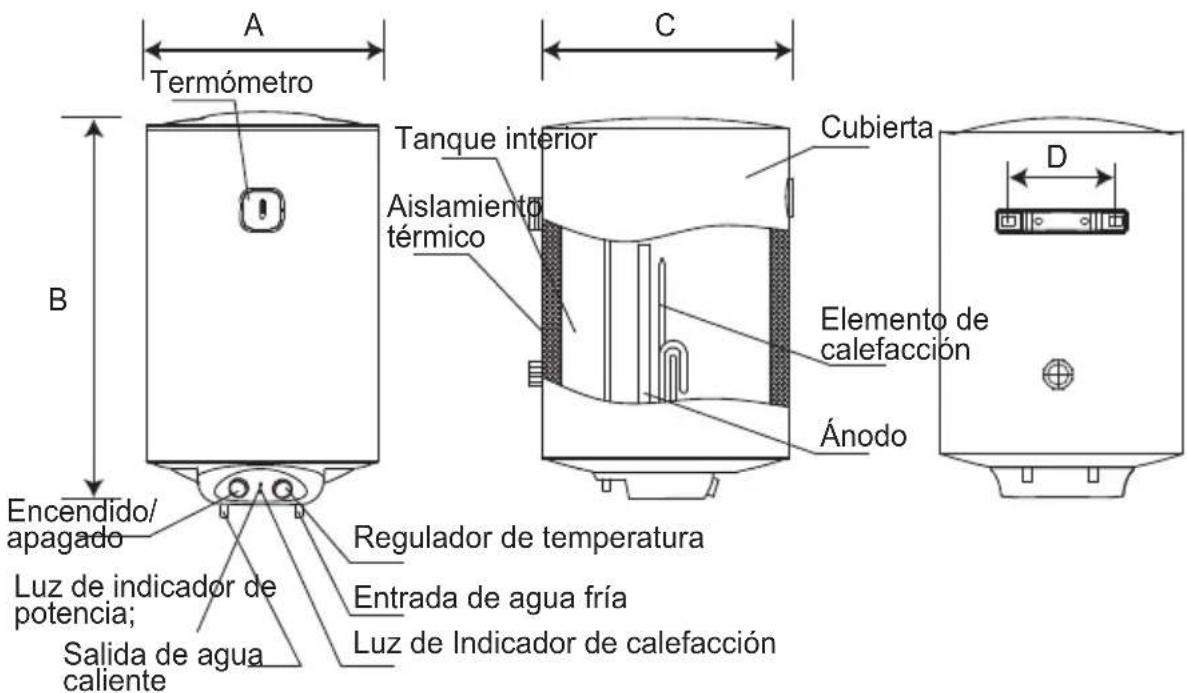

2.2 Breve presentación de la estructura del producto

	50L	80L	100L
A	385	450	450
B	759	791	956
C	385	450	450
D	200	200	200

(Nota: Todas las dimensiones se indican en mm)

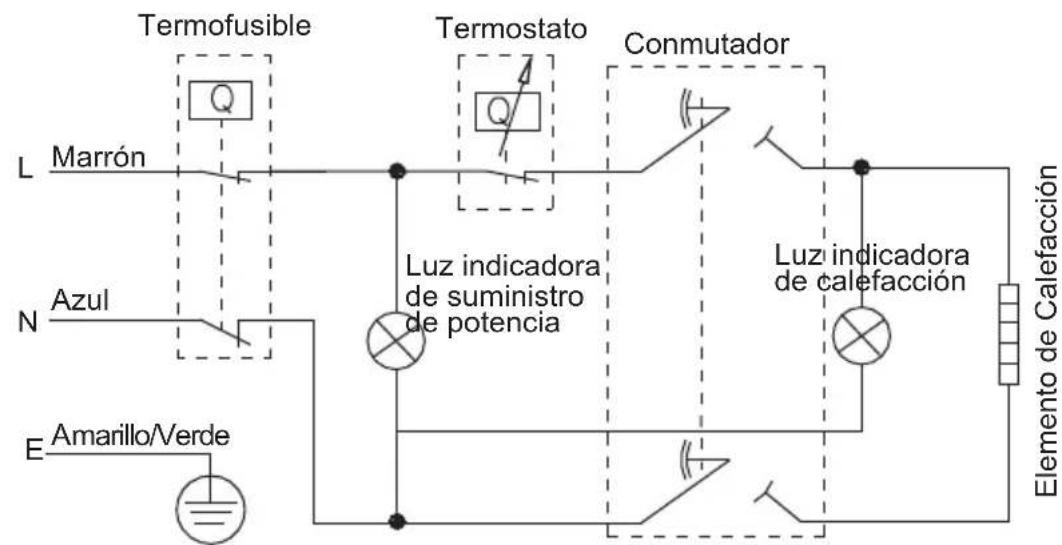

2.3 Diagrama de conexión interna

DIAGRAMA DE CABLEADO

3. INSTALACIÓN DE LA UNIDAD

3.1 Instrucciones para la instalación

① Este calentador de agua eléctrico se debe instalar en un muro sólido. Si la resistencia del muro no puede soportar una carga mayor a la del doble del calentador lleno de agua, se deberá instalar un soporte especial.
En caso de que se originen grietas en los ladrillos del muro, asegúrese de rellenarlas completamente con cemento.

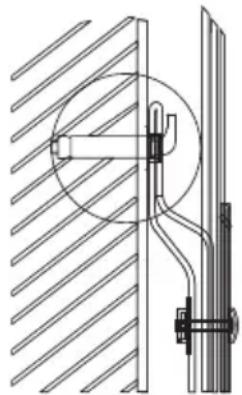

② Después de encontrar el lugar apropiado para la instalación, decida donde hará los dos agujeros para los tornillos con gancho. Haga los agujeros con la profundidad que corresponda usando las puntas de taladro (junto con el envío del aparato) con el tamaño correspondiente que se ajusta a los pernos de expansión. Inserte los tornillos y coloque los ganchos mirando hacia arriba, ajuste las tuercas hasta que queden bien fijas y para acabar cuelgue el calentador de agua eléctrico en los ganchos (vea la fig.2)

Perno de expansión (con gancho)
(Fig.2)

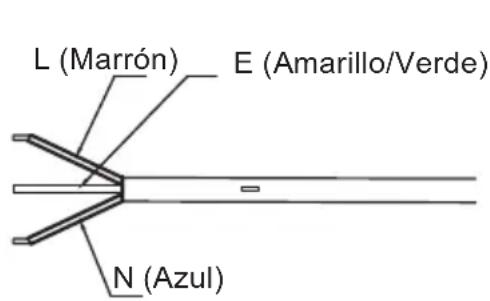

③ Instale la toma de alimentación en el muro. La toma de alimentación es 220V. Recomendamos que coloque la toma en la parte derecha sobre el calentador. La distancia de la toma en relación con el suelo no puede ser inferior a 1,8 m (vea fig.3).

Si hay algún fallo en el cable de potencia, el recambio debe llevarse a cabo por el personal cualificado, de la agencia o del fabricante, el cual está capacitado para hacerlo garantizando su seguridad.

④ En el caso de que el cuarto de baño sea demasiado pequeño, el calentador se puede instalar en otro lugar. Sin embargo, para reducir la pérdida de calor de la tubería, la instalación del calentador es mejor que se lleve a cabo en el lugar más cercano posible.

3.2 Conexión a la tubería

① La dimensión de cada parte de tubería es G1/2"; La presión masiva de la entrada debería usar Pa como unidad, la presión mínima debería usar Pa como unidad.

② La conexión de la válvula de alivio de presión con el calentador en la entrada de agua del calentador.

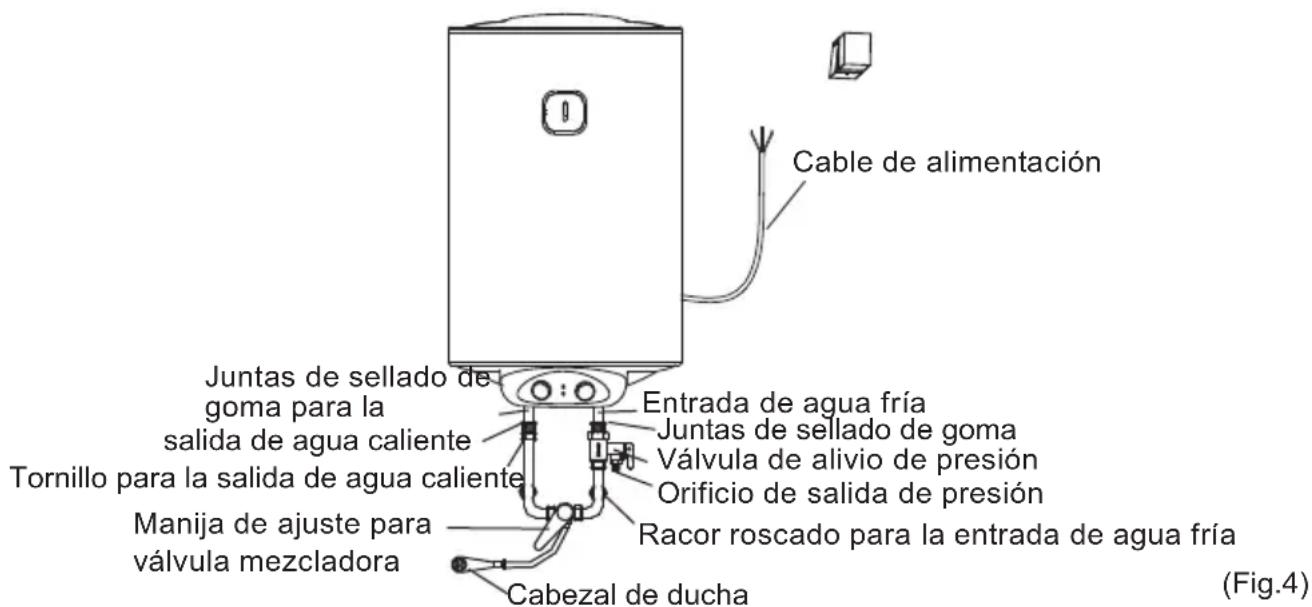

③ Para evitar que salga agua cuando conecte las tuberías, se deben colocar las juntas de sellado de goma, que se entregan junto con el calentador, en los extremos de los tubos y asegurar así juntas a prueba de fugas (vea fig.4).

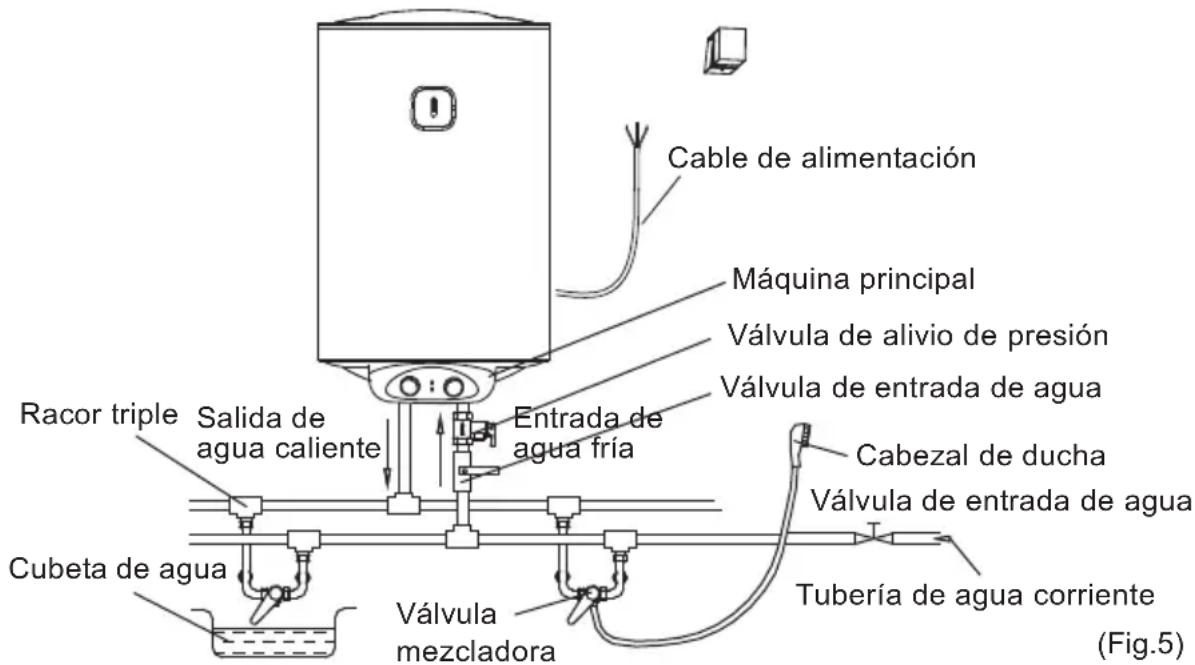

④ Si el usuario desea utilizar un sistema de suministro con diferentes funciones, consulte el método que se muestra en las fig. 5 y 6 para la conexión de las tuberías.

NOTA

Por favor, procure utilizar los accesorios suministrados por nuestra empresa para instalar este calentador de agua eléctrico. Este calentador de agua eléctrico no se puede colgar en el soporte antes de haber confirmado la firmeza y eficacia del mismo. De lo contrario, el calentador de agua eléctrico podría desprenderse del muro y dañarse, e incluso provocar graves lesiones por accidente. Cuando haya decidido donde realizará los agujeros para los pernos, deberá asegurarse de que queda un espacio de 0,2 m por el lado derecho del calentador eléctrico para posibilitar el mantenimiento del calentador en caso de necesidad.

4. MÉTODOS DE USO

- Primero abra cualquiera de las válvulas de salida de la salida del calentador de agua y luego abra la válvula de entrada. El calentador de agua se llenará de agua. Cuando salga agua de la tubería de salida significará que el calentador está completamente lleno y que la válvula se podrá cerrar.

NOTA

Durante la operación normal, la válvula de entrada deberá permanecer siempre abierta.

- Inserte el enchufe de suministro en la toma.

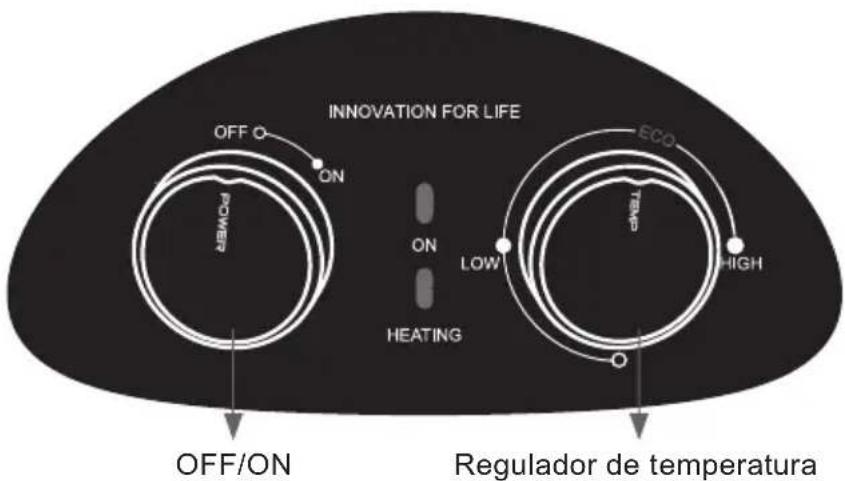

- Gire el botón de potencia a "ON" y el indicador luminoso "ON" se encenderá. Por favor, si desea desactivar la calefacción del calentador de agua, gire el botón de potencia a "OFF" y el indicador luminoso "ON" se apagará.

- Gire el regulador de temperatura, el indicador luminoso "HEATING" se encenderá. Puede ajustar la temperatura incrementándola o reduciéndola con ayuda de la marca del botón regulador. El termostato controlará la temperatura de forma automática. Cuando la temperatura del agua de dentro del calentador haya alcanzado la temperatura indicada, el calentador se apagará, y el indicador luminoso "Heating" se apagará. Cuando la temperatura del agua sea inferior a la temperatura establecida, el calentador se pondrá en marcha de forma automática para volver al proceso de calefacción y el indicador luminoso se encenderá de nuevo.

(Fig.7)

Por favor, antes de llevar a cabo cualquier mantenimiento, corte la corriente.

• Compruebe el buen estado de la toma y el enchufe de corriente con la máxima frecuencia posible. La entrega debe incluir una contacto eléctrico seguro y una toma de tierra apropiada. El enchufe y la toma no deben calentarse de forma excesiva.
• Si pasa mucho tiempo sin usar el calentador, especialmente en zonas con temperatura ambiente baja (inferior a 0°C), será necesario que drene el agua del calentador para evitar que el agua congelada de dentro del tanque interno provoque algún daño. (Consulte el método para drenar el agua del tanque interior en las precauciones de este manual).
• Para garantizar una larga vida útil del calentador de agua, recomendamos que limpie el tanque interno con frecuencia y que elimine los depósitos en el elemento de calefacción eléctrico del calentador de agua, así como que compruebe el estado (si está o no completamente descompuesto) del magnesio ánodo y, en caso de necesidad y de estar completamente descompuesto, sustitúyalo por uno nuevo. La frecuencia con la que se debe limpiar el tanque dependerá de la dureza del agua del lugar. La limpieza se debe llevar a cabo por el personal de mantenimiento. Puede preguntarle al vendedor la dirección del servicio técnico más cercano a usted.

• El calentador de agua contiene un conmutador térmico, con el que se corta la alimentación de corriente del elemento de calefacción si se detecta una sobre calefacción o una falta de agua en el calentador de agua. Si el calentador está conectado al principal, pero el agua no se calienta y el indicador luminoso no se enciende, querrá decir que el conmutador térmico estaba apagado o no estaba encendido. Para restablecer el estado de funcionamiento del calentador de agua, es necesario que:

• Desconecte el calentador de agua, retire la placa de chapa lateral/inferior.

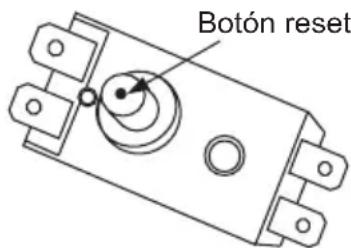

• Pulse el botón, situado en el centro del conmutador térmico, vea fig.8;
• Si el botón no ha sido pulsado y no se percibe ningún clic, entonces deberá esperar hasta que el conmutador térmico se enfríe hasta alcanzar la temperatura inicial.

(Fig.8)

ADVERTENCIA

Todas las personas no profesionales tienen prohibido desmontar el conmutador térmico para el restablecimiento. Por favor, contacte con el personal de mantenimiento profesional. De lo contrario, si no se actúa de esta manera, la empresa no asumirá ninguna responsabilidad de cualquier tipo de accidente.

6. RESOLUCIÓN DE PROBLEMAS

Fallos	Razones	Cómo proceder
El indicador luminoso de calefacción está apagado.	Fallos en el controlador de temperatura.	Contacte con el Servicio de soporte técnico Beko para tramitar una reparación.
No sale agua de la salida de agua caliente.	1. El suministro de agua corriente está cortado.2. La presión hidráulica es demasiado baja.3. La válvula de entrada de agua corriente no está abierta.	1. Espere para la restauración del suministro de agua corriente.2. Utilice de nuevo el calentador cuando la presión hidráulica haya aumentado.3. Abra la válvula de entrada de agua corriente.
La temperatura del agua es demasiado alta.	Fallos en el sistema de control de temperatura.	Contacte con el Servicio de soporte técnico Beko para tramitar una reparación.
Escape de agua.	Problema con el sellado de las juntas de las tuberías.	Sellar las juntas.

NOTA

Las partes que aparecen en las ilustraciones de este manual de uso y cuidado sirven solamente como indicación, es posible que las partes suministradas presenten diferencias con los dibujos. Este producto se ha diseñado exclusivamente para el uso doméstico. La especificaciones están sujetas a cambio sin previo aviso.
