JVAP030511 - Ventilador doméstico Jocel - Manual de utilização gratuito

Tipo de Produto	Ventilador com Nebulizador
Marca	Jocel
Modelo	JVAP030511
Tensão Nominal	220V~
Frequência Nominal	50Hz
Potência do Ventilador	50W
Potência do Humidificador	30W
Potência Total	80W
Volume de Neblina	230ml/h
Diâmetro da Hélice	300mm
Capacidade do Depósito de Água	2000ML
Velocidades do Ventilador	3 (baixa, média, alta)
Modos de Vento	Normal, Natural, Sono
Oscilação	Sim (função oscilante)
Temporizador	Até 8 horas (incrementos de 1 hora)
Humidificador	Ultrassónico, com alarme de falta de água
Gerador de Aniões	Sim (purificação do ar)
Repelente de Mosquitos	Sim (com pastilha repelente)
Visor de Temperatura	Sim (sensor incorporado)
Controlo Remoto	Sim (pilhas não incluídas, 2xAAA)
Painel de Controlo	Visor LED com botões de toque
Rodízios	4 (incluídos para mobilidade)
Acesso ao Depósito de Água	Depósito removível com tampa de rosca
Limpeza	Limpeza semanal do depósito; detergente para manchas de água dura
Armazenamento	Local fresco e seco

Perguntas frequentes - JVAP030511 Jocel

Como adicionar água ao ventilador com nebulizador?

Abra a porta do ventilador, levante o depósito de água para cima, remova-o, vire-o ao contrário, desaperte a tampa, encha com água (abaixo de 40°C), aperte a tampa, vire e reinstale o depósito.

O que faz o alarme de falta de água?

Quando o nível de água está muito baixo, o alarme soa três vezes, o visor mostra 'DRY', e a função de pulverização desliga automaticamente para proteger o dispositivo.

Como usar a função repelente de mosquitos?

Insira a pastilha repelente de insetos (A 2,5 x L 22 x P 35mm) no orifício na parte traseira do ventilador. Pressione o botão INSECT REPELLENT no painel de controlo ou no comando para ligar.

Quais são os modos de vento e como posso alterá-los?

Pressione o botão WIND para percorrer os modos Normal (velocidade fixa), Natural (simula vento variável) e Sono (reduz gradualmente a velocidade a cada 30 minutos).

Como definir o temporizador?

Pressione repetidamente o botão TIMING para definir o tempo desejado de 1 a 8 horas em incrementos de 1 hora. O visor LED mostrará o tempo selecionado.

O que devo fazer se o ventilador estiver ligado mas não funcionar?

Verifique se o motor está bloqueado, a tensão está demasiado baixa ou a placa de circuito está avariada. Tente iniciar em velocidade alta, aumentar a tensão ou mandar substituir a placa de circuito por um técnico.

Com que frequência devo limpar o depósito de água?

Recomenda-se limpar o depósito de água uma vez por semana. Use detergente para manchas de água dura, enxague bem e seque com um pano.

Posso usar a função de nebulização sozinha sem o ventilador?

Sim, o botão SPRAYING pode ser usado de forma independente para ativar o humidificador sem o ventilador.

Que tipo de água devo usar?

Use água destilada ou desmineralizada para evitar acumulação de minerais e garantir uma produção ótima de névoa. A temperatura da água deve ser inferior a 40°C.

Como substituir a pilha do comando?

Abra o compartimento das pilhas no comando, insira duas pilhas AAA (não incluídas) com a polaridade correta e feche a tampa.

MANUAL DE UTILIZADOR JVAP030511 Jocel

Agradecemos a aquisição do nosso produto. Com vista a entendê-lo correta e adequadamente, aconselhamos a leitura do presente manual antes da sua utilização.

APRESENTAÇÃO DO PRODUTO

A Ventoinha Nebulizadora tem uma apresentação e acabamentos exclusivos; além disso, a sua utilização é fácil. Entre as suas funções estão: ventoinha oscilante, humidificador ultrassónico, repelente de mosquitos, mostrador de aniões e temperatura. É possível utilizar estas funções em conjunto ou de modo independente. A ventoinha nebulizadora pode ajudar a manter uma temperatura fresca durante a estação quente, mantendo o ar confortavelmente húmido durante a estação seca para criar um ambiente natural e descontraído.

DEFINIÇÕES E AJUSTES

* Humidificação: Utiliza princípios de oscilação de alta frequência ultrassónica para pulverizar a água em partículas ultrafinas de 1-5 micrones por via da definição pneumática, espalhando, em seguida, a água no ar e tornando o ar mais húmido.
* Anião: Utiliza um gerador de aniões que recorre a um impulso e um circuito de alta oscilação com vista a produzir e fornecer oxigénio às moléculas. Deste modo, produzem-se de facto espécies de oxigénio reativo e esteriliza-se o ar.
* Visor da temperatura: Os sensores térmicos eletrónicos detetam as temperaturas no interior, trabalhando em conjunto com a ventoinha. Para esta função não há comando.
* Alarme de falta de água: Utiliza um sensor para controlar o nível de água; se o nível da água estiver demasiado baixo, o alarme toca três vezes, o sinal "DRY" (seco) no visor fica intermitente e a função de pulverização deixa de funcionar porque a alimentação elétrica é automaticamente desligada.
* Repelente de insetos: Utiliza e distribui incenso para obter um efeito repelente quando a chapa metálica apresenta um aquecimento uniforme.

HUMIDADE SAUDÁVEL

Um ambiente seco pode levar a uma perda excessiva da massa de água corporal, facto que acelera o envelhecimento. O ar húmido pode conservar a vitalidade. Para ter um melhor aspeto e sentir-se melhor, mantenha um nível de humidade relativa confortável entre 45 % e 65 %. A ventoinha nebulizadora ultrassónica ajuda a concretizar este objetivo e a criar um ambiente confortável.

INSTALAÇÃO

1.º passo: coloque a ventoinha num local plano;
2.º passo: introduza a roda 1 (4 unidades) na base 2
3.º passo: ligue a ventoinha para começar a funcionar.

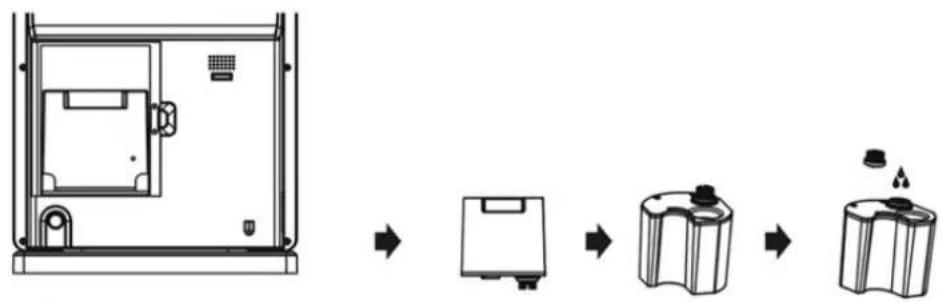

COMO ACRESCENTAR ÁGUA

Orifício de saída para drenagem da água

Tampa do orifício da drenagem da água
Tampa do orifício da drenagem da água em borracha

1. Abra a porta do depósito da água como demonstrado no diagrama.
2. Retire o depósito, puxando-o para cima e tendo cuidado para não derramar água
3. Vire o depósito de água para que o fundo fique virado para cima
4. Retire a tampa do depósito, conforme ilustrado, e acrescente água
5. Volte a colocar a tampa no depósito, rode o depósito e volte a colocá-lo no aparelho, certificando-se de que está equilibrado.

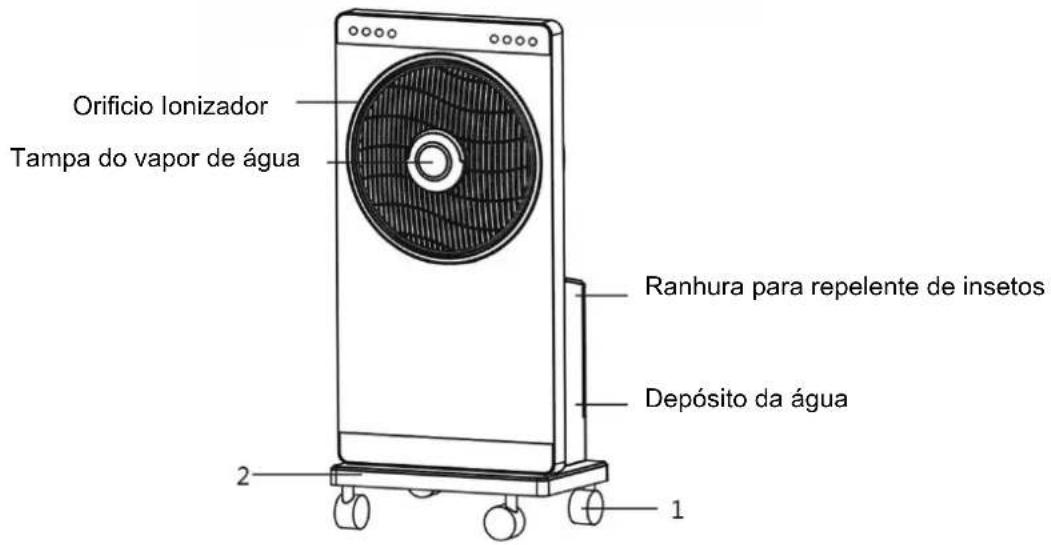

DIAGRAMA ESTRUTURAL E PARÂMETROS TÉCNICOS PRINCIPAIS

Tensão nominal	220 V~
Frequência nominal	50 Hz
Potência da ventoinha	50 W
Potência de humidade	30 W
Potência total	80 W
Volume de nebulização	230 ml/h
Diâmetro da hélice	300 mm
Depósito de água (H2)	2000 ml

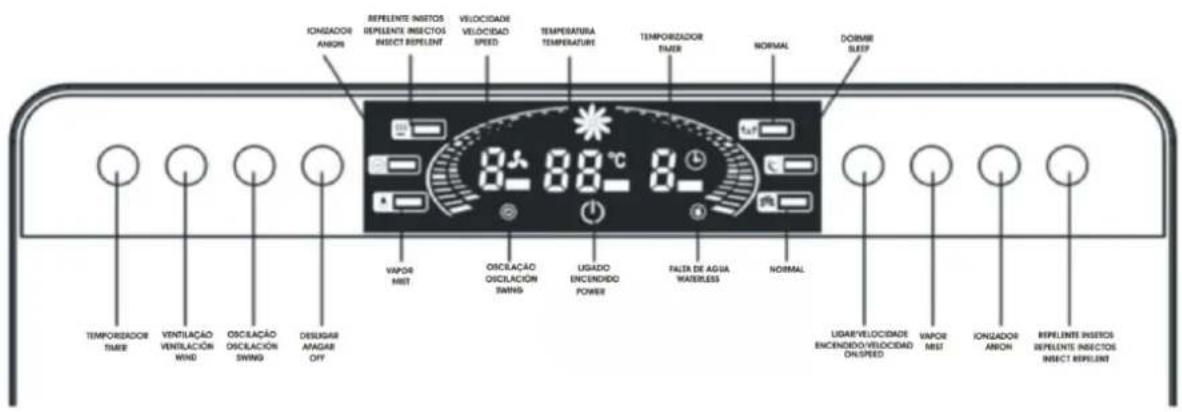

INSTRUÇÕES SOBRE O PAINEL DE CONTROLO

Ligue o cabo da ventoinha à tomada elétrica e verifique se o indicador acende. Aponte o telecomando ao ecrã recetor no painel e prima as teclas de função para selecionar a função que pretende utilizar.

LIGAR/VELOCIDADE: Prima uma vez para ligar a ventoinha e volte a premir para regular a velocidade. As velocidades variam entre 1, 2 e 3.

OSCILAÇÃO: Prima este botão para ligar a palheta rotativa; prima novamente para desligar esta função.

TEMPORIZADOR: Prima para definir o tempo de funcionamento pretendido (máximo de 8 horas com aumentos de 1 hora). O mostrador LED apresenta o tempo definido.

VENTILAÇÃO: Três opções: normal-natural-sono. Ao iniciar, está no modo normal; para alterar, prima o botão.

Normal: É a predefinição e funciona na velocidade 1, 2 ou 3.

Natural: Simula vento verdadeiro, com vários níveis de potência.

Sono: A ventoinha ajusta-se entre natural médio e natural fraco, com aumentos de meia hora, até o tempo predefinido terminar.

IONIZADOR: Liga o gerador de iões negativos. Se a luz indicadora estiver acesa, libertará iões negativos para purificar o ar. Prima uma vez para a função de aniões. Prima durante 3 segundos para fechar o ecrã.

VAPOR: Ativa o humidificador; a luz indicadora acende e a nebulização fresca liberta-se. Pode utilizar-se com a ventoinha para refrescar o ar ou de modo isolado.

REPELENTE DE INSETOS: Liga/desliga a função de repelente de mosquitos, podendo ser utilizada de modo isolado ou em conjunto com outras funções.

DESLIGAR: Desliga todas as funções (ou fecha o mostrador no caso de se premir o botão durante 3 segundos).

O comando à distância deve apontar para o recetor. Se não funcionar, verifique as pilhas (não fornecidas 2 x AAA) e/ou substitua-as.

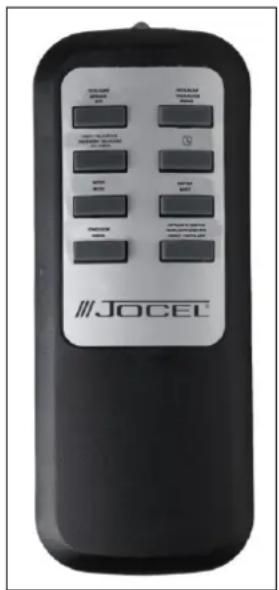

COMANDO

* Para reduzir o risco de choques elétricos, afaste a ficha da água
* Não toque na ventoinha se estiver a funcionar, caso contrário poderá provocar ferimentos
* Afaste os pequenos objetos da proteção da ventoinha e tampa do nebulizador para impedir danos.
* O comando do nível de água desliga automaticamente para proteger a função NEBULIZAÇÃO se o nível de água estiver demasiado baixo
* A água colocada no depósito não deve ter uma temperatura superior a 40 °C
* Não coloque metais nem produtos químicos no depósito, porque pode ser perigoso e danificar a função de nebulização
* Antes de substituir o incenso repelente de insetos, desligue esta função durante, pelo menos, 5 minutos
* Afaste elementos inflamáveis do repelente de mosquitos
* As crianças, os idosos ou as pessoas mais fracas não devem ficar diretamente expostas ao fluxo de ar durante períodos prolongados de tempo
* Para evitar quaisquer problemas, os cabos elétricos danificados devem ser substituídos pelo fabricante, departamento de manutenção ou outros profissionais habilitados

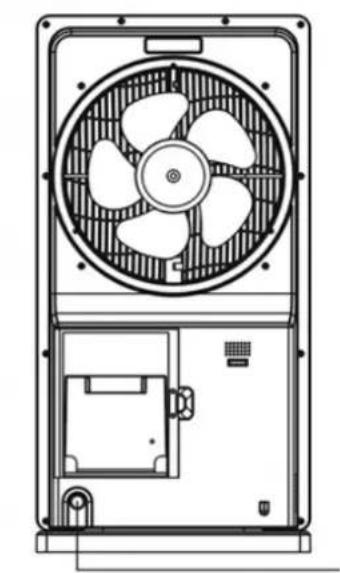

LIMPEZA E MANUTENÇÃO

* Antes de limpar, desligue o aparelho da electricidade.
* Limpe o depósito de água uma vez por semana.
* Retire o depósito de água e separe o tubo de nebulização e o cone de pulverização se for necessário limpar o humidificador.
* Retire o excesso de água e utilize detergente para manchas de água resistentes no interior da bacia; seque com um pano.
* Coloque 2-3 pingos de óleo de máquinas no veio do motor.
* Guarde a ventoinha num local fresco e seco.

Tampa do orifício da drenagem da água

Mangueira do vapor

Cone de pulverização

Grampo da bóia

Brecha transbordamento

Pia

Orifício de saída para drenagem da água

A imagem mostra partes do humidificador

Coloque a pastilha repelente de insectos (E 2.5 x L 22 x P 35mm) na ranhura situada na parte de trás.

Problema	Causas possíveis	Solução
A unidade está ligada, mas não funciona	1. O motor não funciona.2. A tensão é demasiado baixa.3. O veio do motor está bloqueado.4. A placa de circuitos está partida.5. O condensador não funciona.	1. Inicie a alta velocidade2. Aumente a tensão nominal3 Tente retirar a tampa do motor da sua posição encravada4. Substitua a placa de circuitos5. Verifique a soldadura do condensador ou instale um condensador novo
Ventoinha desequilibrada	1. A proteção traseira da ventoinha está solta.2. O parafuso da hélice está solto.3. A hélice está instável ou partida.4. A hélice está desequilibrada.	1. Aperte a proteção da ventoinha2. Aperte o parafuso da lâmina3. Substitua a lâmina4. Rode a lâmina 180° e, depois, instale-a
O pulverizador funciona, mas não há nebulização	1. A água no depósito é alcalina.2. O depósito de água está partido ou apresenta fissuras.	1. Lave o depósito de água, pulverize a cuba e bacia várias vezes.2. Retire a água do depósito e substitua-o.
O pulverizador não funciona	O flutuador, bóia não está em cima.	Manualmente, coloque o flutuador, bóia em cima.
A luz indicadora está acesa, mas a ventoinha e a nebulização não funcionam	1. A ventoinha não está ligada à electricidade.2. O comando de ligar está desligado.	1. Ligue a ficha.2. Ligue o comando de nebulização.
A luz indicadora está acesa, mas a nebulização não funciona	1. O depósito não tem água.2. O comando de nebulização está desligado.3. O flutuador boia está solto.	1. Coloque água destilada no depósito.2. Ligue o comando.3. Aperte o flutuador, bóia.
Mau cheiro da nebulização	1. Produto novo, primeira utilização.2. O depósito interno necessita de limpeza.	1. Abra a tampa do depósito e guarde. o depósito num local fresco e seco.2. Limpe o depósito e substitua a água.
Outros problemas	1. Cheiro a queimado do motor.2. Fios expostos e isolamento danificado.3. A caixa do motor traseira está quente.4. A caixa do motor traseira está partida e a proteção da ventoinha danificada.	1. Não utilize e envie para manutenção.2. Não utilize e envie para manutenção.3. Desligue a ventoinha e deixe-a arrefecer.4. Envie para substituir peças.

1. A Garantia só é válida mediante apresentação da factura de compra do produto.
2. Esta GARANTIA limita-se, exclusivamente, à substituição de peças ineficazes por defeito de fabrico.
3. A eliminação das várias avarias no âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme o critério dos nossos serviços técnicos. As peças defeituosas são propriedade da JOCEL.
4. Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou elétricas, inundações, humidades, etc.
5. Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligados a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
6. A Garantia não abrange indemnizações por danos pessoais ou materiais causados directa ou indirectamente, seja a que título for.
7. Esta garantia cessa no momento em que se constate terem sido efectuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.

A GARANTIA CADUCA

1. Com a modificação ou desaparecimento da chapa de identificação do aparelho.
2. Excedido o prazo de 2 anos para a Linha Doméstica e 6 meses para a Linha Hotelaria, a Garantia caduca e a Assistência será efectuada debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.

ASSISTÊNCIA TÉCNICA

Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:

Telef.: 00 351 252 910351

Fax: [phone]

E-mail: [e-mail]

http://www.jocel.pt

SEDE:

Rua Alto do Curro, n.º 280

4770-569 S. COSME DO VALE

V.N. de FAMALICÃO

Telef: 252 910 350/2

Fax: [phone]

email: [e-mail]

http://www.jocel.pt

DECLARAÇÃO DE CONFORMIDADE

Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo

Aparelho VENTOINHA NEBULIZADORA

Marca JOCEL

Modelo JVAB030528 E JVAP030511

Está em conformidade com as seguintes directivas europeias e normas de aplicação:

Baixa Tensão 2006/95/CE EN 60335-1:2012+A11:2014

EN 60335-2:80:2003 + A1:2004 + A2:2009

EN 60335-2:98:2003 + A1:2005 + A2:2008

EN62233:2008

Compatibilidade Electromagnética 2004/108/CE EN 55014:1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2014

EN 61000-3-3:2013

País de Proveniência: R.P.C.
