CH64EXCP - Fogão CANDY - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CH64EXCP CANDY em formato PDF.
| Tipo de produto | Placa vitrocerâmica com comandos táteis |
| Número de zonas de cozimento | 4 zonas de cozimento, incluindo uma zona dupla e uma zona tripla |
| Funções | Ponte, Derreter, Ferver, Pausa, Gestão de potência, Bloqueio infantil, Temporizador, Desligamento automático |
| Alimentação | 220-240 V ~ 50/60 Hz, monofásico ou trifásico conforme configuração |
| Potência máxima | 7 kW (ajustável de 2,5 kW a 7 kW) |
| Dimensões do recorte | Largura padrão 560 mm, profundidade 490 mm (verificar conforme modelo) |
| Espessura da bancada | Entre 25 e 45 mm |
| Distância mínima da parede | 55 mm na parte traseira, 150 mm nas laterais |
| Distância mínima do exaustor | 700 mm |
| Indicador de calor residual | Sim (exibição "H") |
| Bloqueio infantil | Sim, ativação/desativação tátil, automática após desligamento |
| Função pausa | Permite pausar todo o cozimento por no máximo 10 minutos |
| Gestão de potência | Limita a potência total da placa para evitar sobrecargas |
| Material da superfície | Vitrocerâmica |
| Limpeza | Produtos específicos para vitrocerâmica, raspador de lâmina de barbear a 30° |
| Segurança contra transbordamento | Desligamento automático se objeto ou líquido pressionar uma tecla por >5 segundos |
| Desligamento automático | Conforme nível de aquecimento (de 2 a 10 horas no máximo) |
| Cabo de alimentação | H05V2V2-F, seção adaptada à potência (ex: 3×2,5 mm² para monofásico) |
| Conexão | Ligação direta ou via disjuntor multipolar, aterramento obrigatório |
| Peso | Aproximadamente 8-10 kg (estimativa, não especificado) |
Perguntas frequentes - CH64EXCP CANDY
Perguntas dos utilizadores sobre CH64EXCP CANDY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual CH64EXCP - CANDY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CH64EXCP da marca CANDY.
MANUAL DE UTILIZADOR CH64EXCP CANDY
- Avisos gerais....133
- Proteção do ambiente....133
- Instalação....133
- Ligação elétrica....134
- Conselhos de utensílios de cozinha 135
- Uso 136
- Limpeza e manutenção....138
- Resolução de problemas....139
- Pós-tratamento ....139
SAFETY INSTRUCTIONS
4. COLLEGAMENTO ELETTRICO
tri faze 380-415 V2N
Recomendamos que conserve as instruções de instalação e utilização para referência futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do serviço pós-venda.
AVISO: o equipamento e as partes acessíveis estão quentes durante a utilização. Cuidado para evitar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.
AVISO: use apenas os resguardos de placa desenhados pelo fabricante do equipamento de cozinha ou os indicados pelo fabricante do equipamento nas instruções de utilização ou os incluídos na entrega do equipamento. O uso de resguardos errados pode provocar acidentes.
AVISO: deixar alimentos com gordura ou com óleo a cozinhar sem supervisão pode ser perigoso e pode provocar incêndios. NUNCA tente apagar um fogo com água! Desligue o equipamento e tape a chama com, por exemplo, uma tampa ou um cobertor de fogo.
AVISO: perigo de incêndio - não coloque nada sobre as superfícies de cozedura.
AVISO: se a superfície estiver rachada, não toque no vidro e desligue o equipamento para evitar a possibilidade de ocorrência de choque elétrico.
Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de um adulto.
CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.
É altamente recomendável manter as crianças afastadas das zonas de cozedura durante o período de funcionamento ou quando estão desligadas mas enquanto o indicador de calor residual estiver ligado, para evitar risco de ocorrência de queimaduras graves.
Este equipamento não foi desenhado para ser operado através de um temporizador externo ou sistema de controlo remoto separado.
Se presentes, não olhe fixamente para a lâmpada de halogéneo da placa.
Ligue uma ficha com contacto de terra ao cabo de alimentação que suporte a tensão, corrente e carga indicadas na etiqueta. A tomada deve ser adequada para a carga indicada na etiqueta e deve ter um contacto de terra ligado e operacional. O condutor de terra é de cor amarelo-verde. Esta operação deve ser realizada por um profissional qualificado. Em caso de incompatibilidade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por outro do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do país de instalação do forno.
A ligação da fonte de potência também pode ser realizada colocando um disjuntor omnipolar entre o equipamento e a fonte de potência que possa aguentar a carga máxima ligada e que cumpra a legislação atual.
O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar usado deve ser facilmente acessível quando o equipamento está instalado.
A desconexão deve ser conseguida colocando a ficha acessível ou incorporando um interruptor na cablagem fixa de acordo com as regras de cablagem.
Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas, para evitar perigo. O condutor de terra (amarelo-verde) deve ter mais de 10 mm do lado do bloco de terminais. A secção de condutores internos deve ser apropriada para a potência absorvida pela placa (indicada na etiqueta). O cabo de potência deve ser do tipo HO5V2V2-F.
Não coloque objetos metálicos, como facas, garfos, colheres ou tampas sobre a placa. Podem ficar quentes.
Folhas de alumínio e panelas plásticas não devem ser colocadas sobre as zonas de aquecimento.
Depois de cada utilização, é necessário limpar a placa para evitar a acumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mencionar o risco de incêndio.
Nunca use vapor ou sprays de alta pressão para limpar o equipamento.
Não toque nas zonas de calor durante o funcionamento ou algum tempo após a utilização.
Não cozinhar alimentos diretamente sobre a placa vitrocerâmica.
Use sempre o utensílio apropriado.
Coloque sempre o recipiente no centro do disco onde vai cozinhar. Não coloque nada sobre o painel de controlo.
Não use a placa como superfície de trabalho.
Não use a placa como tábua de corte.
Não coloque itens pesados por cima da placa. Se caírem sobre a placa, podem causar danos.
Não use a placa para armazenar itens.
Não deslize utensílios de cozinha sobre a placa.
Não é necessária qualquer operação/definição adicional de forma a operar o aparelho nas frequências indicadas

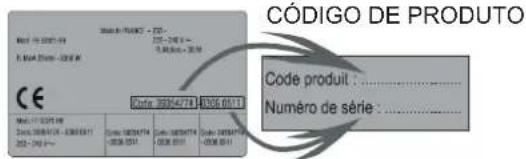

Placa de Identificação (situada por baixo do fundo da placa)
Ao colocar a marca C€ neste produto asseguramos a conformidade do mesmo com todos os requisitos Europeus de Segurança, Saúde e Ambientais que são aplicáveis a este tipo de produto.
2. PROTEÇÃO DO AMBIENTE
Este equipamento está marcado de acordo com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrónico (REEE). O REEE contém substâncias poluentes (que podem ser perigosas para o meio ambiente) e componentes básicos que podem ser reutilizados. É importante que os REEE sejam submetidos a tratamentos específicos, para remover e eliminar adequadamente todos os poluentes e recuperar e
reciclar todos os materiais.
As pessoas desempenham um papel importante para garantir que os REEE não representam um problema ambiental; é essencial que sejam cumpridas algumas regras básicas:
- Os REEE não devem ser tratados como lixo doméstico.
- Os REEE devem ser entregues nos pontos de recolha adequados administrados pelo município ou por empresas registadas. Em muitos países, para grandes REEE, pode estar disponível a recolha doméstica.
Em muitos Países, quando compra um aparelho novo, o antigo pode ser devolvido ao retalhista que deve proceder à sua recolha gratuitamente, numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções do equipamento novo fornecido.
3. INSTALAÇÃO
A instalação de um aparelho doméstico é uma operação complicada que, se não for realizada corretamente, pode afetar seriamente a segurança de bens, propriedades ou pessoas. Por esta razão, deve ser realizada por uma pessoa profissionalmente qualificada de acordo com as normas técnicas.
Caso esta recomendação seja ignorada e a instalação seja realizada por uma pessoa não qualificada, o Fabricante declina qualquer responsabilidade por qualquer falha técnica do aparelho, resultante ou não em danos em bens ou propriedades ou que possa provocar ferimentos em pessoas ou animais.
Depois de removida a embalagem, certifique-se de que o equipamento não está danificado; caso contrário, contacte o revendedor ou o serviço pós-venda do fabricante.
Certifique-se de que o mobiliário onde o equipamento será instalado e todos os móveis nas proximidades são fabricados com materiais que podem suportar temperaturas altas (min 100 °C).
Além disso, todos os laminados decorativos devem ser fixos com cola de alta resistência.
O equipamento pode ser instalado num móvel embutido no modo "Padrão" ou "Embutida".
A espessura do tampo deve ser entre 25 e 45 mm.

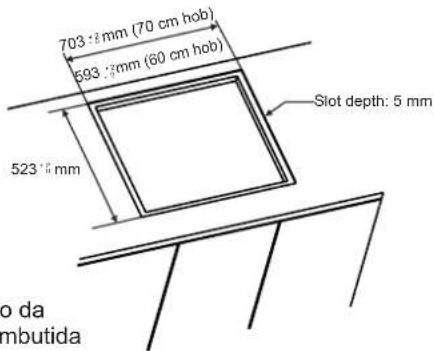

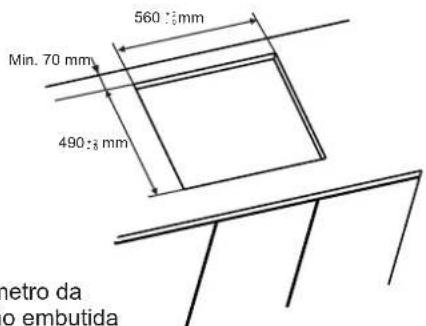

Perímetro da instalação embutida
Nota: As dimensões do perímetro interior são as mesmas para a instalação padrão

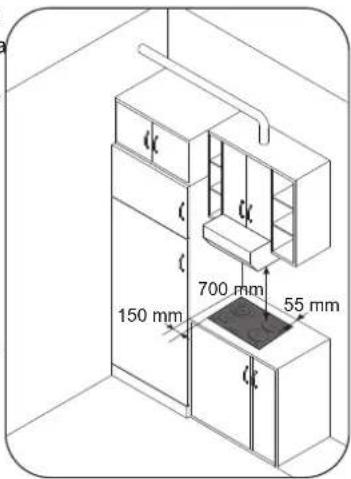

Deixe uma distância de, pelo menos, 55 mm entre a placa e a parede traseira e de, pelo menos, 150 mm entre a placa e o móvel vertical ou paredes laterais. Se for instalado um móvel acima da placa, a distância mínima requerida é de 700 mm.
Ao instalar um exaustor por cima da placa, consulte os requisitos de instalação específicos para o exaustor, embora em qualquer caso, a distância entre a placa e o exaustor não possa ser inferior a 700 mm.
Se a parte inferior da placa estiver adjacente a uma área normalmente acessível para operações de manutenção ou limpeza, deve ser colocado um separador 20 mm abaixo da parte inferior da placa.
Não deve colocar um separador se instalar um forno por baixo da placa, e a distância mínima entre a parte inferior da placa e o forno não deve ser inferior a 10 mm. Não instale fornos sem arrefecimento debaixo desta placa e instale o forno cumprindo meticulosamente os requisitos de instalação do mesmo.
É fornecida com a placa uma junta vedante estanque. Coloque a junta vedante em volta do fundo da placa conforme a descrição e confirme de que fica devidamente ajustada para evitar qualquer fuga para os móveis de apoio.
Fixação normal:
- Retire os clipes de fixação do saco de acessórios e aparafuse-os na posição indicada na caixa inferior. (Não aperte os parafusos de forma a bloquear os clipes, que devem mover-se livremente)
- Insira a placa na posição central de corte. - Rode os clipes e aperte-os completamente.
Fixação rápida: (Dependendo do modelo)
Retire quatro molas do saco de acessórios e aparafuse-as na caixa inferior como mostrado na figura.
Centre e insira a placa. Pressione os lados da placa até ficar bem apoiadas em todo o seu perimetro.
Depois de verificar se a posição da placa é a correta, preencha o espaço entre a bancada e a placa com um adesivo de silicone. Aplique uma camada de silicone com um raspador ou com um dedo humedecido com água e sabão antes de se formar.
Não use a placa até a camada de silicone estar completamente seca.
4. LIGAÇÃO ELÉTRICA
ESQUEMA 1 ESQUEMA 2
ESQUEMA 3
ESQUEMA 4
LAYOUT 1
ESQUEMA 5
| A | B | C | D | |
| ESQUEMA 1 | 2300W | 1800 W | 1200 W | 1200 W |
| ESQUEMA 2 | 1000+700 W | 1800 W | 1200 W | 1800 W |
| ESQUEMA 3 | 1000+700 W | 1050+900+750 W | 1200 W | - |
| ESQUEMA 4 | 1800W | 1050+900+750 W | 1800 W | - |
| ESQUEMA 5 | 1500+900 W | 1200 W | 1200 W | 1000+700 W |
ESQUEMA
1
2
3
4
5
Segundo o modelo
- ON/OFF
- "+"
3."-" - TEMPORIZADOR
- LED adicional da zona de cozedura
- Indicador do programa zona de cozedura
- Ponte
- Bloqueio infantil
- Derretimento
- Ferver
"A instalação deve estar em conformidade com as normas e as diretivas." O fabricante declina qualquer responsabilidade por qualquer dano que possa ser causado por uso inadequado ou não incorreto.
AVISO: O fabricante não pode ser responsabilizado por nenhum incidente ou pelas consequências que possam surgir durante o uso de um aparelho não ligado à terra ou ligado a uma terra cuja continuidade é defeituosa.
Antes de qualquer operação elétrica, verifique a tensão de alimentação apresentada no contador elétrico, o ajuste do disjuntor, a continuidade da ligação à terra para a instalação e se o fusível é o adequado.
A ligação elétrica à instalação deve ser realizada de acordo com a potência nominal do equipamento; isto deve ser feito através de um interruptor limitador omnipolar.
Se o equipamento tiver uma tomada, esta deve ser instalada de forma a que fique acessível.
O fio amarelo/verde do cabo de alimentação elétrico deve ser ligado ao terra de ambos os terminais da alimentação elétrica do equipamento.
Para qualquer questão sobre o cabo de alimentação, consulte o Serviço pós-venda ou um técnico qualificado.
Se a placa estiver equipada com o cabo de alimentação, deve ser ligada a uma fonte de alimentação de 220-240 V entre fase e neutro.
No entanto, é possível ligar a placa a:
Trifásico 220-240 V3
Trifásico 380-415 V2N
Para realizar a nova ligação, siga as instruções abaixo:
Antes de fazer a ligação, certifique-se de que a instalação está protegida por um fusível certo e que está equipada com cabos de uma secção suficientemente grande para alimentar o equipamento normalmente.
Vire a placa, lado do vidro contra a bancada, com cuidado para proteger o vidro.
Abra a tampa pela ordem seguinte:
-
- Encontre as duas guias localizadas nos lados;
- Coloque a lâmina de uma chave de parafusos plana na frente de cada guia "2" e "3" e pressione;
- Retire a tampa.
Para libertar o cabo de alimentação elétrica:
- Remova os parafusos que seguram o bloco de terminais que contém as barras de derivação e os condutores do cabo de alimentação;
- Puxe para fora o cabo de alimentação.
Operações a realizar para fazer uma nova ligação:
- Seleccione o cabo de alimentação de acordo com as recomendações na tabela;
- Passe o cabo de alimentação pelo grampo;
- Descarne a extremidade de cada condutor do cabo de alimentação cerca de 10 mm, considerando o comprimento solicitado do cabo para a ligação ao bloco de terminais;
- De acordo com a instalação e com a ajuda de barras de derivação que deveria ter recuperado na primeira operação, fixe o condutor como apresentado no gráfico;
- Fixe a tampa;
- Aparafuse o grampo de cabo.
Nota: certifique-se de que os parafusos da placa de bornes estão apertados.
Operações a realizar para fazer uma nova ligação:
- Seleccione o cabo de alimentação de acordo com as recomendações na tabela;
- Passe o cabo de alimentação pelo grampo;
- Descarne a extremidade de cada condutor do cabo de alimentação cerca de 10 mm, considerando o comprimento solicitado do cabo para a ligação ao bloco de terminais;
- De acordo com a instalação e com a ajuda de barras de derivação que deveria ter recuperado
na primeira operação, fixe o condutor como apresentado no gráfico;
- Fixe a tampa;
- Aparafuse o grampo de cabo.
ATENÇÃO:
Se for necessário substituir o cabo de alimentação, ligue o fio de acordo com as seguintes cores/códigos:
| AZUL | Neutro | (N) |
| CASTANHO | Tensão | (L) |
| AMARELO-VERDE | Terra | (⊕) |

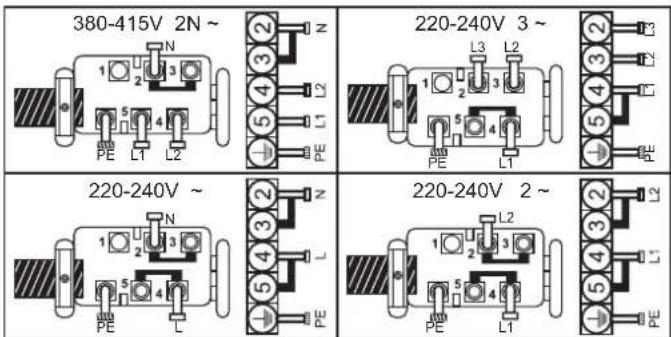

Ligação aos terminais no bloco terminal
| ESQUEMA"1-6" | ESQUEMA"7" | |
| MONOFÁSICO ou TRIFÁSICO 220-240 V~ | ||
| Cabo HO5V2V2F | 3x2,5 mm ^2 | 3x4 mm ^2 |
| TRIFÁSICO 220-240 V3~ | ||
| Cabo HO5V2V2F | 4x1,5 mm ^2 | 4x1,5 mm ^2 |
| TRIFÁSICO 380-415 V2N~ | ||
| Cabo HO5V2V2F | 4x1,5 mm ^2 | 4x1,5 mm ^2 |
L1 / L2 / L3 = Fase
N = Neutro
PE = Terra
5. CONSELHOS DE UTENSÍLIOS DE COZINHA
Usar utensílios de cozinha de boa qualidade é importante para conseguir o melhor desempenho da sua placa.
- Use sempre utensílios de cozinha de boa qualidade com bases perfeitamente planas e espessas: O uso deste tipo de utensílios de cozinha impedirá pontos quentes que fazem com que os alimentos se agarrem. Panelas e tachos em metal espesso proporcionam uma distribuição uniforme do calor.
- Certifique-se de que a base do recipiente está seca: Ao encher as panelas com líquidos ou ao usar uma que tenha estado guardada no frigorífico, assegure-se de que a base da panela está completamente seca antes de a colocar sobre a placa. Isto ajuda a evitar manchar a placa.
- Use panelas cujo diâmetro seja grande o suficiente para cobrir completamente a superfície do disco: O tamanho da panela não deve ser inferior ao da área de aquecimento. Se for ligeiramente mais larga a energia será utilizada com sua máxima eficiência
A ESCOLHA DAS PANELAS - as seguintes informações vão ajudar a escolher utensílios de cozinha que garantem um bom desempenho.
Aço inoxidável: Altamente recomendado. Especialmente bom com uma base chapeada tipo sanduíche. A base sanduíche combina os benefícios do aço inoxidável (aspeto, durabilidade e estabilidade) com as vantagens do alumínio ou do cobre (condução de calor, distribuição de calor uniforme).
Alumínio: Recomendam-se utensílios pesados. Boa condutividade. Os resíduos de alumínio aparecem por vezes na forma de riscos na placa, mas podem ser removidos se forem limpos imediatamente. Devido ao seu baixo ponto de fusão, não deve ser usado alumínio fino.
Ferro fundido: Utilizável, mas não recomendado. Desempenho fraco. Pode arranhar a superfície.
Fundo de cobre / faiança: Recomendam-se utensílios pesados. Bom desempenho, mas o cobre pode deixar resíduos que podem aparecer como riscos. Os resíduos podem ser removidos, desde que a placa seja limpa de imediato. Não deixe estas panelas ferver e evaporar até à secura. O metal sobreaquecido pode fundir-se na placa de vidro. Uma panela em cobre sobreaquecida deixa resíduos que mancham permanentemente a placa.
Porcelana / esmalte: Bom desempenho apenas com uma base fina, suave e plana.
Vidro cerâmico: Não recomendado. Desempenho fraco. Pode arranhar a superfície.
6. USO
Como selecionar o nível de gestão da potência
Através da função "Gestão de potência" o utilizador pode ajustar a potência máxima que pode ser alcançada pela placa.
A função de gestão de potência está apenas disponível durante os primeiros 30 segundos após se ligar a placa. Existe inclusive a possibilidade de repetir este ajuste desligando e ligando a ficha.
Através do ajuste da potência máxima permitida, a placa ajusta automaticamente a distribuição nas várias zonas de cozedura de forma a que este limite nunca seja excedido; com a vantagem adicional de se poder gerir simultaneamente todas as zonas sem problemas de sobrecarga.
O cliente pode definir a potência máxima da placa entre 2,5 kW e a potência relacionada máxima da placa isto pode ser alterado de acordo com o modelo. Por exemplo, se a potência máxima da placa é 7 kW, o nível de potência máxima para o ajuste é entre 2,5 kW e 7 kW.
Na altura da compra, a placa está definida para a potência máxima. Depois de ligar o aparelho à corrente elétrica, dentro de 30 segundos pode definir o nível de potência com base nos pontos ilustrados em baixo:

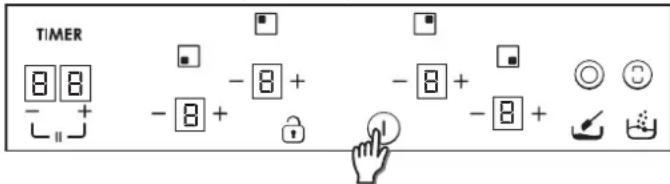

1.- Ligue a placa.
2.- Deixe o controlo tátil terminar o seu processo de inicialização.

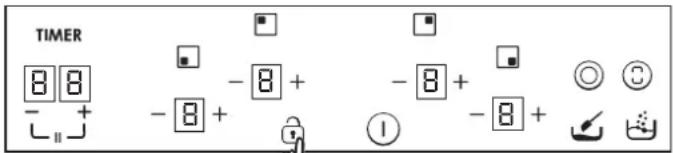

3 - Desbloquear o controlo.

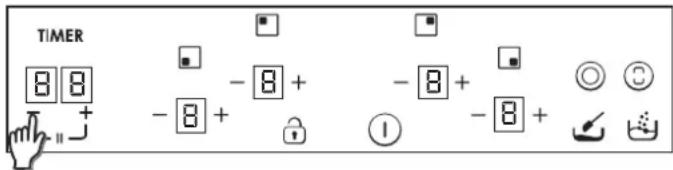

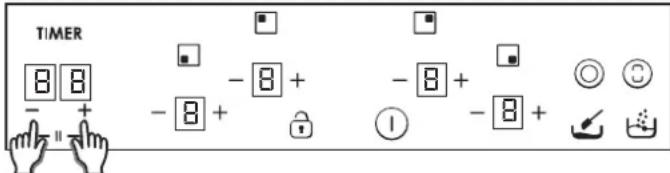

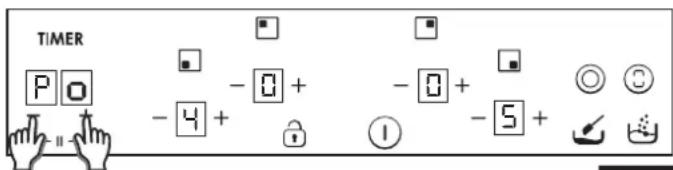

4 - Até 30 segundos após a ativação da placa, toque durante 5 segundos a tecla “-” do temporizador.

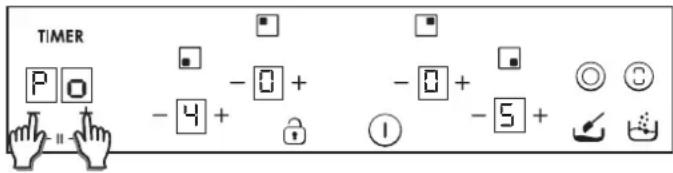

5 - Depois disto, esta mensagem aparecerá no visor, "Po on timer display" (Po no visor do temporizador). Nível de potência dividido por 100 nos visores de aquecimento.
6 - Usando as teclas "+" e "-" do temporizador, é possível ajustar o valor da Gestão de Potência. Quando o valor requerido é selecionado, toque em simultâneo nas teclas "+" e "-" durante 5 segundos.
7.- Quando este processo está terminado, ouve-se um sinal sonoro longo e dá-se um reset. O processo de arranque é novamente gerado.

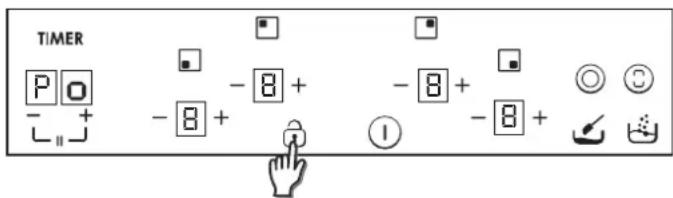

8 - Após o processo de arranque, a gestão de energia será apresentada no temporizador.
Após isso, o controlo tátil não permite nenhuma combinação que possa exceder este limite.
Notas:
a) Esta gestão de potência só está disponível durante os primeiros 30 segundos após a ativação da placa.
b) Se esta seleção de gestão e potência estiver ON, se tiverem passado mais de 90 segundos após a ativação da placa, este processo será concluído sem que nenhum novo valor de potência seja registado.
c) Se esta seleção de gestão e potência estiver ON, e se for tocada alguma tecla exceto a combinação do temporizador “+” e “-”, o processo será concluído sem nenhum novo valor de potência e o controlo de toque começará a funcionar normalmente, sem reinicialização.
c) Se esta seleção de gestão e potência estiver ON, e se for tocada a combinação do temporizador “+” e “-”, o processo será concluído com um novo valor de potência registado, e o controlo de toque começará a funcionar normalmente, com reinicialização.
LIGAR/DESLIGAR (ON/OFF) a zona de aquecimento

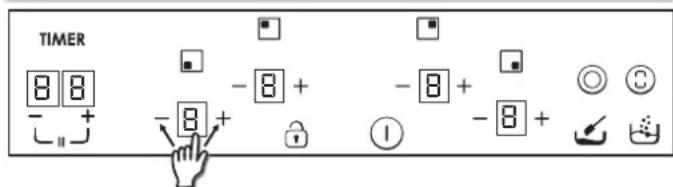

Para LIGAR um disco, toque em qualquer zona de aquecimento durante 400 ms. É ouvido um sinal sonoro longo e o valor "0" aparece na zona do visor do disco respetivo, indicando o nível de potência.
1) Se o visor apresentar a posição 0, desliga automaticamente após 10 segundos e emite o som da sequência de DESLIGAR dessa zona. 2) Se existir uma indicação de calor residual no visor que esteja LIGADO, mas na potência 0, aparece um "0" intermitente.
3) Se a função de bloqueio estiver ativa, não é possível LIGAR uma zona.
Para DESLIGAR um disco, toque na zona de aquecimento durante 1,2 segundo. São emitidos 3 sons curtos e a letra "H" é apresentada no visor da zona desligada se ainda existir calor residual. A zona será DESLIGADA.
1) Se o visor apresentar a posição 0, desliga automaticamente após 10 segundos e emite o som da sequência de DESLIGAR dessa zona.
2) Se existir uma indicação de calor residual no visor que está DESLIGADO, mas aparece um "H" até que arrefeça completamente.
3) Mesmo que a função de bloqueio esteja ativa, é possível DESLIGAR uma zona.
Se apenas um disco estiver ativo e este estiver desligado, serão ouvidos 4 sons curtos, indicando que a placa está desligada.
Aumentar/diminuir o nível de potência
Com uma pressão curta nas teclas '+' ou '-' , aumenta ou diminui o digito da potência nas zonas selecionadas: 0-1-2-3...9-P
-
Pressões mais longas nas teclas + ou -, aumenta/diminui o nível de potência mais rapidamente. Com um aumento rápido, a potência vai até ao nível 9, e para uma potência mais alta, é necessária outra pressão curta na tecla +. Não é emitido nenhum som com o aumento/diminuição rápido do nível de potência.
-
Depois de atingido o nível de potência P, pressionar a tecla + novamente não altera o nível de potência para 0. Depois de atingido o nível de potência 0, pressionar a tecla novamente não muda o nível de potência para P.
-
Com uma zona LIGADA no nível de potência 0, se a zona estiver quente, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor.
Com uma pressão curta nas teclas '+' ou '-' , aumenta ou diminui o digito da potência nas zonas selecionadas: 0-1-2-3...9-P
-
Pressões mais longas nas teclas + ou -, aumenta/diminui o nível de potência mais rapidamente. Com um aumento rápido, a potência vai até ao nível 9, e para uma potência mais alta, é necessária outra pressão curta na tecla +. Não é emitido nenhum som com o aumento/diminuição rápido do nível de potência.
-
Depois de atingido o nível de potência P, pressionar a tecla + novamente não altera o nível de potência para 0. Depois de atingido o nível de potência 0, pressionar a tecla novamente não muda o nível de potência para P.
-
Com uma zona LIGADA no nível de potência 0, se a zona estiver quente, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor.
-
Quando um disco é selecionado e as teclas '+' e '-' são tocadas ao mesmo tempo, o nível de potência passa para '0', mas o disco permanece selecionado durante 10 segundos. Se o disco tiver sido temporizado, o temporizador é DESLIGADO. Em muitos casos esta ação só ocorre dependendo da configuração do controlo tátil. Os exemplos seguintes são apenas informativos. A experiência pessoal irá fazer adaptar estas configurações ao seu gosto e hábitos pessoais.
Opção de Bloqueio de Crianças
Esta ação é executada quando as teclas '+' e '-' forem tocadas em simultâneo.
Assim, sempre que uma tecla é tocada, os visores apresentam a letra "L" durante 2 segundos e o disco permanece no mesmo estado.
Para desativar o Bloqueio de Crianças, siga o mesmo processo explicado anteriormente. De seguida, é emitido um sinal sonoro curto e os visores exibem a letra "n". A placa permanece desbloqueada. Nota: Um bloqueio de crianças automático é ativado 15 minutos depois da placa estar totalmente desligada. Esta função pode ocorrer automaticamente, embora seja necessário programá-la. Consulte a secção de Configurações do Utilizador.
Double / Triple zones
Para LIGAR o anel de extensão dupla, é necessário que a zona principal associada já se encontre LIGADA e o nível de potência indicado deve ser superior a 0.
8.1- LIGAR zona dupla
1º Pressione brevemente a tecla para LIGAR o anel de extensão. O LED sobre a tecla da extensão LIGA se ainda não estiver LIGADO.
2º Pressione brevemente a tecla para DESLIGAR o anel de extensão
É emitido um som curto depois de cada pressão na tecla da extensão. 8.2- LIGAR zona tripla
1º Pressione brevemente a tecla para LIGAR o 1º anel de extensão. O LED 1 sobre a tecla da extensão LIGA se o anel da extensão estiver LIGADO (LED esquerdo no caso da zona tripla, LED do centro e único no caso de zona dupla)
2º Pressione brevemente a tecla para DESLIGAR o 2º anel de extensão. 2 Os LED sobre a tecla de extensão LIGAM se os 1º e 2º anel de extensão estiverem LIGADOS
3º Pressione brevemente a tecla de extensão para DESLIGAR o 1º e o 2º anel de extensão.
É emitido um som curto depois de cada pressão na tecla da extensão.
Função de ponte
A ponte só pode ser ativada quando ambos os discos estão desligados.. Um disco da ponte foi selecionado, para ativar a função ponte é necessário tocar na tecla ponte!
É emitido um sinal sonoro e o LED da zona acende se a zona estiver ativada. Ambos os discos ponte serão selecionados em simultâneo.
Depois dos discos selecionados, se o nível de potência não for o nível de desejado, regule com as teclas + e -.
Ambos os visores dos discos ponte apresentam o mesmo nível de potência. A função termina:
- Se a tecla ponte for tocada no modo de configuração
- Se o utilizador selecionar o nível de potência "0"

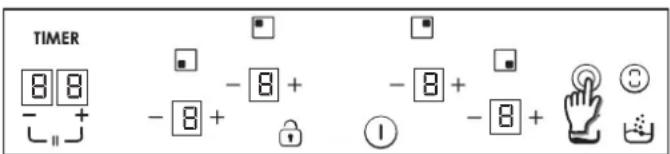

Função de fusão
Depois que um aquecedor foi selecionado, para ativar a função de fusão:
- Selecione a chave de fusão
Um tom soa e o display do aquecedor mostra "U» O aquecedor funcionará no nível de potência "2"
Sendo o aquecedor selecionado, a função de fusão terminará
- Se desligado
- Se for selecionado para outro nível de energia.

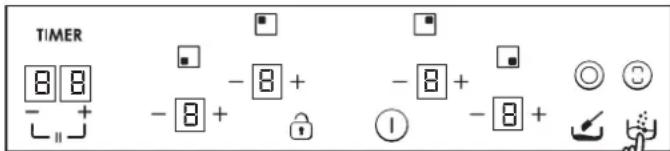

Função de ebulição:
Depois que um aquecedor foi selecionado, para ativar a função de ebulição:
- Seleccione a tecla de ebulição
Um tom soa e o display do aquecedor mostra "P»
O aquecedor funcionará no máximo nível de energia por 10 minutos.
Após estes 10 minutos, um tom soa, o aquecedor retornará ao nível "9"

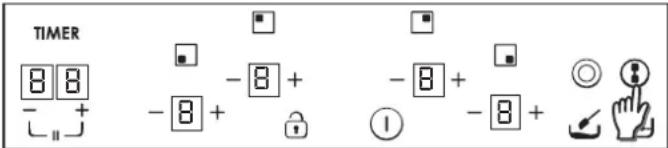

Função de pausa (parar e continuar)
A função de pausa permite parar temporariamente o processo de cozedura, permitindo aos utilizadores ir abrir a porta ou atender o telefone sem se preocuparem se a água está a deitar por fora. Esta função também é útil para limpar a superfície da interface do utilizador sem mudar a programação da cozedura.
Para selecionar esta função, o utilizador deve tocar em conjunto nas "teclas +/- do temporizador".
Se as "teclas +/- do temporizador" forem pressionadas durante 12 segundo:
- É emitido um sinal sonoro e a placa é parada;
- A definição de potência efetiva dos queimadores é guardada e todas as potências dos queimadores ativos são definidas como nível de potência 0;
- O tempo de desativação automático dos queimadores é colocado em pausa;
- Todas as contagens decrescentes em curso dos temporizadores são colocadas em pausa;
- Todas as teclas são bloqueadas com exceção das "teclas +/- do temporizador" e da "tecla de ligar/desligar" (as teclas do temporizador só podem ser ativadas se forem usadas em conjunto para desativar a função de pausa);
- O temporizador não apresenta qualquer indicação, e todos os visores dos queimadores acendem e mostram "0", acendendo segmento a segmento para a esquerda e, em seguida, apagando segmento a segmento para o lado direito, continuamente.
A função de paragem irá terminar:
- se as "teclas +/- do temporizador" (em conjunto) forem pressionadas durante mais de 12 segundo, será emitido um sinal sonoro e a definição de potência efetiva dos queimadores e as contagens decrescentes do temporizador serão repostas; ou
- se a placa for parada durante mais de 10 minutos, então a placa desliga-se automaticamente.
Segurança de transbordamento
Algo (um objeto ou um líquido) pressiona qualquer tecla durante mais de 5 segundos. São emitidos 2 sons curtos + 1 som longo a cada 30 segundos enquanto a tecla estiver a ser pressionada. A placa DESLIGA.
Este símbolo mantém-se intermitente enquanto o objeto não for retirado ou o líquido limpo e seco.
Temporizador
A função Temporizador pode ser ativada na tecla própria ou tocando simultaneamente as teclas '+' e '-'
Em ambos os casos, o disco deve ser selecionado e seu nível de potência deve ser superior a 0.
Duas opções diferentes:
O controlo tátil tem a sua própria exibição do temporizador (veja a figura acima)
Selecione a zona a ser temporizada. Nível de potência da zona superior a 0.
1) Com as teclas "+" ou "-" o tempo do temporizador pode ser selecionado. Sem sinais sonoros na mudança de hora.
2) Pressionar em simultâneo as teclas do temporizador para que este seja cancelado (ir para 00).
3) Se as teclas "+" ou "-" do temporizador forem mantidas pressionadas durante o tempo TBD, ocorre uma configuração rápida.
4) Ao definir o tempo do temporizador, é possível passar de "00" para "99" com a tecla "-" e de "99" para "00" com a tecla "+".
5) Tempo máximo de 99 minutos.
6) Quando o tempo tiver decorrido e a placa estiver a apitar, pressione qualquer tecla e o alarme e a sequência do dígito terminam.
7) É possível ajustar o tempo do temporizador enquanto este está a executar uma programação anterior.
8) A potência da zona temporizada pode ser modificada sem alterar a programação do temporizador.
9) O último minuto é exibido em segundos (Para Variantes apenas visíveis se inserida a programação do temporizador durante o último minuto da contagem regressiva)
10) Pressionar a tecla Temporizador sem qualquer zona selecionada e quando nenhuma zona estiver a ser temporizada, não faz nada.
11) Pressionar a tecla Temporizador sem qualquer zona selecionada e quando muitas zonas estão a ser temporizadas, o tempo exibido nos dígitos muda de forma rotativa e mostra a hora em que a exibição de energia tem o ponto decimal LIGADO.
12) Alternativamente, a potência (5s) e (0,5s) é exibido na zona que está a ser temporizado.
O tempo restante é exibido nos dígitos reservados para o temporizador Se várias zonas forem temporizadas, o tempo restante menor é exibido e o ponto decimal é apresentado na zona correspondente.
Indicador de calor residual (em discos radiantes -> calculado)
Podem ser usados os mesmos indicadores para indicação do "calor residual". Com este propósito pode ser definido um horário: Tempo de aquecimento restante = f (nível de potência, tempo de funcionamento).
Enquanto a temperatura na superfície do vidro da placa for superior a 65 oC (valor teórico), esta condição será mostrada no visor associado com um "H".
Para gerar uma temperatura acima de 65 °C, um disco deve estar em funcionamento por tempo determinado, dependendo esse tempo do nível de potência. Depois desse tempo ter expirado, o aviso de calor residual será mostrado quando o disco estiver desligado.
Segurança Automática Desligada
Se o nível de potência não for alterado durante um determinado tempo, o disco correspondente desliga-se automaticamente.
O tempo máximo em que um disco pode ficar ligado depende do nível de cozedura selecionado.
| Nível de potência | Tempo max. ligado (horas) |
| 1 | 10 |
| 2 | 5 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 2 |
| 7 | 2 |
| 8 | 2 |
| 9 | 2 |
NOTA: se uma situação de sobreaquecimento ocorrer durante a operação dos níveis de potência mais altos, o controlo da Placa irá ajustar automaticamente o nível de potência para proteger a placa contra o sobreaquecimento.
7. LIMPEZA E MANUTENÇÃO
- Antes de realizar qualquer trabalho de manutenção na placa, deixe-a arrefecer.
- Devem ser usados apenas os produtos, (cremes e raspadores) desenhados especificamente para superfícies cerâmicas de vidro. Podem ser adquiridos em lojas da especialidade.
- Evite derrames, pois qualquer coisa que caia sobre a superfície da placa fica rapidamente queimada e dificulta a limpeza.
- É aconselhável manter longe da placa todas as substâncias que são suscetíveis de derreter, como itens de plástico, açúcar ou produtos à base de açúcar.
MANUTENÇÃO:
- Coloque algumas gotas do produto de limpeza especializado na superfície da placa.
- Esfregue todas as manchas com um pano macio ou com papel de cozinha ligeiramente húmido.
- Limpe com um pano macio ou papel de cozinha seco até a superfície estar limpa.
Se algumas manchas não saírem:
- Coloque mais algumas gotas do produto de limpeza especializado na superfície.
- Passe um raspador, segurando-o num ângulo de 30° contra a placa, até que as manchas desapareçam.
- Limpe com um pano macio ou papel de cozinha seco até a superfície estar limpa.
- Repita a operação, se necessário.
ALGUMAS SUGESTÕES:
A limpeza frequente deixa uma camada protetora que é essencial para evitar riscos e desgaste. Certifique-se de que a superfície está limpa antes de usar a placa novamente. Para remover as marcas deixadas pela água, use algumas gotas de vinagre branco ou sumo de limão. De seguida, limpe com papel absorvente e algumas gotas de líquido de limpeza especializado.
A superfície de cerâmica de vidro resiste aos riscos dos recipientes de cozedura de fundo plano, embora seja sempre melhor levantá-los quando os passar de uma zona para outra.
NB:
Não use uma esponja muito molhada.
Nunca use uma faca ou uma chave de parafusos.
Um raspador com uma lâmina de barbear não danifica a superfície, desde que seja mantido num ângulo de 30°.
Nunca deixe um raspador com uma lâmina de barbear ao alcance das crianças.
Nunca use produtos ou pós abrasivos.
A estrutura metálica: Para limpar com segurança a estrutura metálica, lave com água e sabão, enxague e depois seque com um pano macio.
Qualquer alteração na cor da superfície vitrocerâmica não afeta o funcionamento ou a estabilidade da superfície. Estas descolorações são principalmente resultado de resíduos de alimentos queimados ou do uso de panelas fabricadas em materiais como alumínio ou cobre; estas manchas são difíceis de remover.
8. RESOLUÇÃO DE PROBLEMAS
As zonas de cozedura não fervem ou apenas fritam lentamente Use apenas panelas com fundo plano. Se conseguir ver alguma luz entre a panela e a placa, a zona não está a transmitir calor corretamente.
O fundo da panela deve cobrir completamente o diâmetro da zona selecionada.
A cozedura é muito lenta
Estão a ser usadas panelas inadequadas. Use apenas utensílios de fundo plano, que são pesados e têm um diâmetro igual ao da zona de cozedura.
Pequenos riscos ou abrasões na superfície do vidro da placa
A limpeza realizada não é a recomendada ou as panelas têm o fundo áspero; partículas como grãos de areia ou sal entre a placa e o fundo da panela. Consulte a secção "LIMPEZA"; certifique-se de que os fundos das panelas estão bem limpos antes de usar e utilize apenas panelas com fundo plano. Os riscos podem diminuir se for feita a limpeza corretamente.
Marcas de metal
Não deslize panelas de alumínio sobre a placa. Consulte as recomendações de limpeza.
Usa os materiais corretos, mas as manchas persistem. Use uma lâmina de barbear e consulte a secção "LIMPEZA".
Manchas escuras
Use uma lâmina de barbear e consulte a secção "LIMPEZA".
Marcas de uma panela de alumínio ou cobre, mas também minerais, água ou depósitos de alimentos; podem ser removidos usando um creme de limpeza.
Caramelização ou plástico fundido na placa.
Consulte a secção "LIMPEZA".
A placa não funciona ou certas zonas não funcionam
As derivações não estão posicionadas corretamente na placa de terminais.
Verifique se a ligação está feita e se o painel de controlo está bloqueado. Desbloqueie a placa.
A placa não desliga.
O painel de controlo está bloqueado. Desbloqueie a placa.
Frequência das operações on/off para zonas de cozedura
Os ciclos on-off variam de acordo com o nível de calor requerido:
- Nível baixo: tempo de operação curto,
- Nível alto: tempo de operação longo.
A placa não está a funcionar.
Verifique a condição dos fusíveis/disjuntores no local. Confirme se não ocorreu uma falha de energia.
A placa desligou-se sozinha.
O interruptor principal (tecla ON/OFF) foi acidentalmente tocado ou está algum objeto em cima de alguma tecla. Ligue novamente a unidade sem que nenhum objeto se encontre sobre o teclado. Digite as configurações novamente.
Exibe F e números
Se aparecer um F e números no visor, a unidade detetou uma falha. A tabela seguinte lista as ações a tomar para corrigir o problema.
9. PÓS-TRATAMENTO
Antes de contactar um Engenheiro de Serviço, confirme o seguinte:
— A ficha está corretamente inserida e ligada;
Se a falha não puder ser identificada, desligue o equipamento - não lhe mexa - contacte o Centro de Assistência Técnica. O equipamento é fornecido com um certificado de garantia que assegura que o mesmo será reparado gratuitamente no Centro de Assistência Técnica.
| Visor do disco | Falha | Ação |
| F0 | Erro no software do controlo tátil. | Se ocorrer um erro, desligue e volte a ligar a placa à fonte de alimentação. Se o erro persistir, contacte o serviço pós-venda. Se o erro aparecer de repente durante o funcionamento normal, contacte o serviço pós-venda. |
| Fc | A zona de controlo tátil está muito quente e desligou todos os discos. | Espere até que a temperatura baixe, a placa estará recuperada quando a temperatura atingir um valor normal. Quando a mensagem desaparecer, é possível usar a placa novamente. |
| Ft | O sensor de temperatura do controlo tátil pode estar danificado. | Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente, contacte o serviço pós-venda. |
| FE | O sensor de temperatura do controlo tátil pode estar danificado. | Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente, contacte o serviço pós-venda. |
| Fb | Sensibilidade excessiva em qualquer tecla. | Confirme se a placa está montada corretamente. Certifique-se de que as teclas tocam corretamente a superfície de vidro. |
| FU / FJ | Erro do teclado de segurança | Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta para um valor seguro. Se o erro persistir, contacte o serviço pós-venda. |
| FA | Erro do teclado de segurança | Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta para um valor seguro. Se o erro persistir, contacte o serviço pós-venda. |
| FC / Fd | Erro do teclado de segurança | Este erro é uma verificação automática do teclado. Desaparece quando a verificação automática volta para um valor seguro. Se o erro persistir, contacte o serviço pós-venda. |
| Fr | Erro de segurança do controlador de relé | Algum dos controladores de relé pode estar com algum problema. Desligue a placa da fonte de alimentação, aguarde um minuto e ligue-a novamente. Se o erro persistir, contacte o serviço pós-venda. |
GB
O fabricante não será responsabilizado por qualquer incorreção resultante de erros de impressão ou transcrição presentes nesta brochura. Reservamo-nos o direito de efetuar alterações aos produtos conforme necessário, incluindo os interesses de consumo, sem prejuízo das características relacionadas com a segurança ou a função.
- SAFETY INSTRUCTIONS
- COLLEGAMENTO ELETTRICO
- PROTEÇÃO DO AMBIENTE
- INSTALAÇÃO
- Fixação normal:
- LIGAÇÃO ELÉTRICA
- ATENÇÃO:
- CONSELHOS DE UTENSÍLIOS DE COZINHA
- USO
- Como selecionar o nível de gestão da potência
- Após isso, o controlo tátil não permite nenhuma combinação que possa exceder este limite.
- Notas:
- Segurança de transbordamento
- Temporizador
- Indicador de calor residual (em discos radiantes -> calculado)
- Segurança Automática Desligada
- LIMPEZA E MANUTENÇÃO
- MANUTENÇÃO:
- Se algumas manchas não saírem:
- ALGUMAS SUGESTÕES:
- RESOLUÇÃO DE PROBLEMAS
- A cozedura é muito lenta
- Pequenos riscos ou abrasões na superfície do vidro da placa
- Marcas de metal
- Manchas escuras
- Caramelização ou plástico fundido na placa.
- A placa não funciona ou certas zonas não funcionam
- A placa não desliga.
- Frequência das operações on/off para zonas de cozedura
- A placa não está a funcionar.
- A placa desligou-se sozinha.
- Exibe F e números
- PÓS-TRATAMENTO
- Antes de contactar um Engenheiro de Serviço, confirme o seguinte:
- GB
Marca : CANDY
Modelo : CH64EXCP
Categoria : Fogão
